在Windows 10系统上即插即用,Yottamaster USB 4.0硬盘盒开箱和使用体验
创作立场声明:文章所写商品是我同事自购的硬盘盒和SSD,由我帮忙安装。趁机借来体验一番而写,原创内容均为属实,确保为个人真实的使用体验,文章内容归属于本人所有。
前言
同事入手了HP Spectre x360 Convertible 13笔记本电脑,考虑到他的笔记本是带有两个雷电3的USB Type-C接口,不搞个高速的雷电3外置移动固态硬盘有点说不过去啊。正好我同事也想自己买一个雷电3移动固态硬盘,让我给他参考一下。
三星X5(PSSD)目前在售的只有500GB和2TB这两款,对我同事来说500GB的容量明显不够用,2TB的价格又太贵了。
我同事觉得惠普这款也太贵了,性价比不是很高。
于是同事决定组装一个雷电3硬盘盒,选择了Yottamaster USB4/雷电3 NVMe硬盘盒,采用了Intel JHL7440主控芯片。毕竟他的笔记本电脑上的雷电3控制器是Intel JHL7540,跟我同事的HP Spectre x360 Convertible 13笔记本电脑很般配,兼容性绝对是没问题的。
同事的HP Spectre x360 Convertible 13笔记本电脑原配是铠侠XG6 SSD,所以给硬盘盒搭配的M.2 NVMe SSD也就选择了铠侠RD20。
购买
同事图售后服务保障选择了在京东下单入手,铠侠SSD有5年的质保,Yottamaster USB4/雷电3 NVMe硬盘盒也带有18个月质保。
晒单

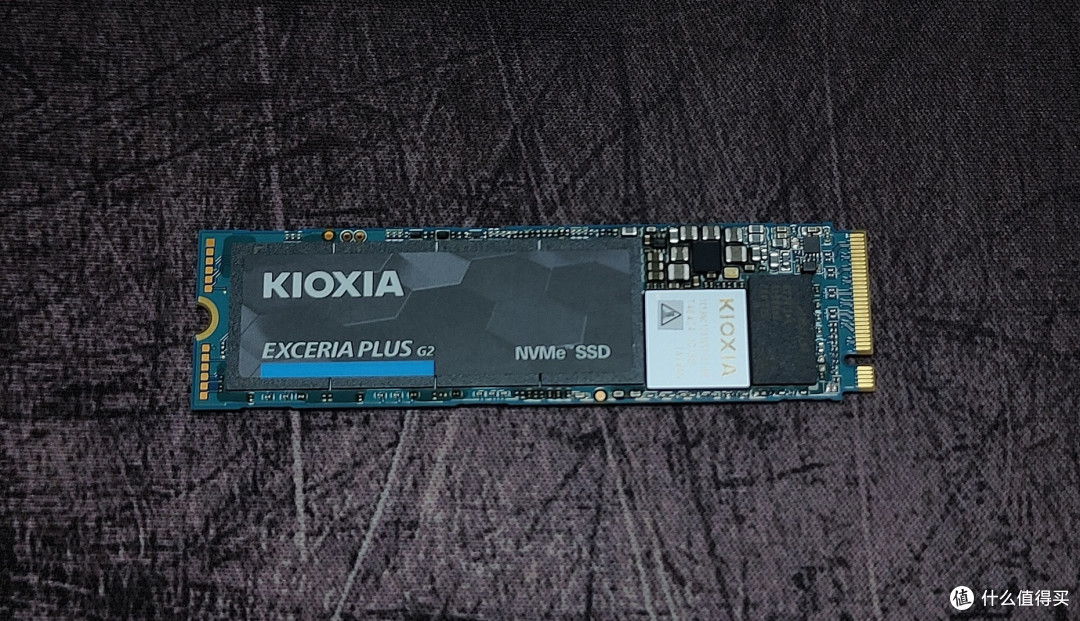

M.2 NVMe SSD选择了铠侠(KIOXIA)RD20,型号:KIOXIA EXCERIA PLUS G2,容量:1TB。
铠侠(KIOXIA)RD20支持5年厂商质保,PCIe Gen 3×4(NVMe 1.3)。
铠侠(KIOXIA)RD20具有缓存内存,就看在硬盘盒下的读写速度怎么样了。
同事选择了入手Yottamaster USB 4.0 NvMe SSD硬盘盒,包装盒上左下角重点突出了40Gbps的传输速率(雷电3),型号:SO3-C4。
硬盘盒通体是全铝材质的机身,正面有Yottamaster的品牌logo,右下角还特意有一行小字标明了USB4.0。
硬盘盒的四周围都是有条状纹路,抓握感还是蛮舒服的,不担心会滑手。
硬盘盒上具有唯一的USB Type-C接口,在雷电3下最高传输速率可达40Gbps。
拆机
拧下硬盘盒底部盖子上的螺丝后即可取下来。
黑色的PCB电路板上电子元器件摆放看上去还是蛮整齐的。
CYPD5126是赛普拉斯旗下的一款USB接口集成电路芯片(USB Interface IC)。
Intel JHL7440雷电3主控芯片,40Gb/s和PCIe Gen 3(与JHL6340芯片规格相同),支持DisplayPort 1.4,可向下兼容USB-C(可选)。
JMS583主控芯片是USB主机和PCIe存储设备之间的USB 3.1 Gen 2至PCIe Gen3 x 2桥接控制器,USB 3.1 Gen 2接口可提供高达10Gbps的数据传输速度。
将SSD插入到硬盘盒内用螺丝固定紧实,再贴上高导热硅胶片跟金属机身贴合来增强SSD的散热效果。
可以看到Intel JHL7440主控芯片上也有高导热硅胶片,通过贴合硬盘盒底盖的金属材质来解决散热的问题。
通电
用CrystalDiskInfo检查的硬盘信息,接口:NVM Express,通电次数:8次,通电时间:0小时。
可以看到在使用USB Type-A to USB Type-C的数据线下硬盘盒的发热情况都还好,要比雷电3数据线下硬盘盒的发热情况就十分的明显。
在通电状态下和传输数据的状态下都会闪烁绿色的LED指示灯。
HP Spectre x360 Convertible 13
由于HP Spectre x360 Convertible 13带有两个雷电3接口,这个硬盘盒的高速读写速度就非常符合我同事的使用需求。
雷电3(40Gbps)信息
在Windows 10 20H2版本下的雷电3可以免驱即插即用,在设备管理器上可以看到SSD硬盘已经识别出来了。
可以看到HP Spectre x360 Convertible 13实际上拥有3个雷电3控制器,型号均为Intel JHL7540。
雷电3(40Gbps)测速
在AS SSD Benchmark下测试1GB数据的跑分,连续读取:2157.88 MB/s,连续写入:1711.96 MB/s。
用CrystalDiskMark选择1Gib测得数据,连续读取:2685.22 MB/s,连续写入:2156.04 MB/s。
用TxBench测得数据,连续读取:2815.558 MB/s,连续写入:2301.025 MB/s。
用ATTO Disk Benchmarks测得数据,最高写入速度:2.05 GB/s,最高读取速度:2.64 GB/s。
1TB SSD实际可用空间:931.5GB。
用mSMART 4.0选择1GB测得数据,读取速度:2563.5 MB/s,写入速度:1972.4 MB/s。
使用Anvils Storage Utilities选择1GB测得数据,读取速度:2113.52 MB/s,写入速度:1424.20 MB/s。
用安兔兔SSD测试进行测速,写入速度:1791.19 MB/s,读取速度:2187.62 MB/s。
USB 3.2 Gen 2(10Gbps)信息
在Windows 10 20H2版本下的USB-C接口也是可以免驱即插即用,在设备管理器上可以看到SSD硬盘已经识别出来了。
可以看到这次在USB-C接口下,是通过硬盘盒上的JMS583芯片来走笔记本电脑的USB总线协议。
USB 3.2 Gen 2(10Gbps)测速
在AS SSD Benchmark下测试1GB数据的跑分,连续读取:860.41 MB/s,连续写入:858.96 MB/s。
用CrystalDiskMark选择1Gib测得数据,连续读取:967.43 MB/s,连续写入:851.67 MB/s。
用TxBench测得数据,连续读取:930.394 MB/s,连续写入:860.651 MB/s。
用ATTO Disk Benchmarks测得数据,最高写入速度:813.69 MB/s,最高读取速度:923.0.8 MB/s。
用mSMART 4.0选择1GB测得数据,读取速度:919.1 MB/s,写入速度:834.6 MB/s。
使用Anvils Storage Utilities选择1GB测得数据,读取速度:700.89 MB/s,写入速度:752.94 MB/s。
总结
Windows 10系统从20H2版本开始完全支持雷电3的外设即插即用,无需再通过Thunderbolt 控制中心应用程序来管理雷电3的外设了,这也让雷电3的外置移动固态硬盘盒(PSSD)跟之前的U盘一样做到了随插随用,整体的使用感受已经跟MacBook Pro上的使用体验完全是一致了。就算不支持雷电3的笔记本电脑也能够体验到USB 3.2 Gen 2(10Gbps)的传输速率,这主要是Intel JHL7440主控可选搭配另一颗JMS583主控来向下兼容USB Type-C接口才能达到USB 3.2 Gen 2(10Gbps)的传输速率。
