拆解报告：IDMIX大麦MFI认证三合一移动电源CH07
2021-06-09 16:16:06
1点赞
2收藏
0评论
最近充电头网拿到了IDMIX大麦一款三合一移动电源CH07，该产品集成PD快充充电器和移动电源，并自带USB-C和Lightning输出线缆，无论是iPhone还是安卓机，都能使用，最多可同时给四台设备充电。而且这款产品不仅通过了苹果MFi认证，还获得红点奖，可以说非常的不一般。下面我们就对这款产品进行详细拆解，看看其具体设计做工。
一、大麦三合一移动电源外观
包装盒顶部带有塑料挂钩，正面印有IDMIX品牌、移动电源外观和名称、MFI认证标识等。
大麦这款三合一移动电源还获得了2021年红点奖。
背面印有移动电源使用场景图。

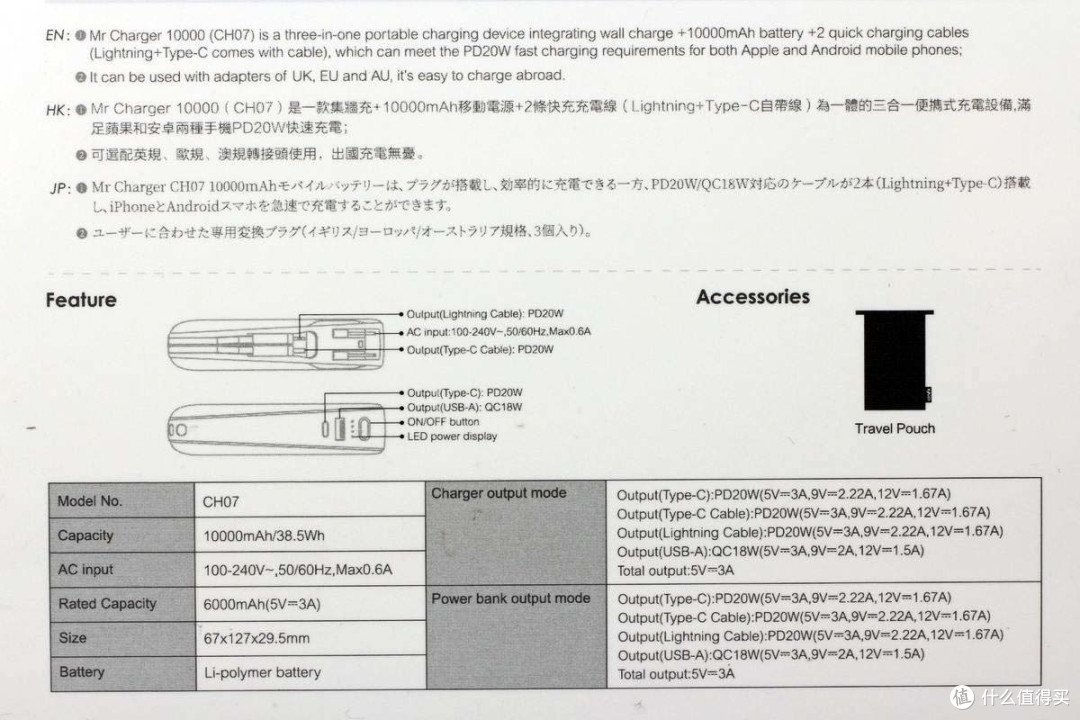

下方还有产品介绍简图以及参数信息等。
包装盒抽屉式设计，内部装有两个小纸盒，中心镂空方便用户取出，细节讲究。
包装内全部东西一览，包括移动电源、收纳袋和使用说明书。
移动电源蓝黑配色，机身壳表面磨砂，边缘圆润握持手感好。其中一端设计有提绳，方便携带。
另一端角印有IDMIX品牌。
机身厚度比一元硬币直径稍大一点，此外侧身黑色外壳两端宽度不一样，作为获得红点奖的产品，设计的确很有特色，加上蓝色正背面外壳，个性鲜明。
侧面一端设有电源键、LED电量指示灯以及1A1C接口，接口旁印有对应输出功率标识。
此外这一侧还印有产品参数
产品名称：旅行电源适配器
型号：CH07
电池容量：10000mAh/38.5Wh
电池标称电压：3.85V
电池类型：锂聚合物电池
额定容量：6000mAh（5V3A）
充电器模式：
AC输入：100-240V~50/60HZ 0.6A Max
输出：
USB-A：5V3A、9V2A、12V1.5A
USB-C：5V3A、9V2.22A、12V1.67A
USB-C线：5V3A、9V2.22A、12V1.67A
Lightning线：5V3A、9V2.22A、12V1.67A
组合输出：5V3A
移动电源模式：
输出：
USB-A：5V3A、9V2A、12V1.5A
USB-C：5V3A、9V2.22A、12V1.67A
USB-C线：5V3A、9V2.22A、12V1.67A
Lightning线：5V3A、9V2.22A、12V1.67A
组合输出：5V3A
总输出：20W
深圳市大麦创新产品有限公司
产品已经通过了CCC认证。
另一侧有折叠AC插脚、USB-C和Lightning线，并设有凹槽收纳，不影响产品整体的便携性。
折叠插脚为国标。
两条输出线线头均磨砂，方便插拔使用。
测得产品机身长度为126.8mm。
宽度为67.1mm。
厚度为29.2mm。
总重量约为266g。
移动电源模式下，使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0、QC3.0快充协议。
另外测得C口相对于A口，还额外支持PD3.0快充协议。
此外还具备5V2.4A、9V2.22A、12V1.66A三组固定电压档位。
USB-C线缆输出协议和C接口的一样。

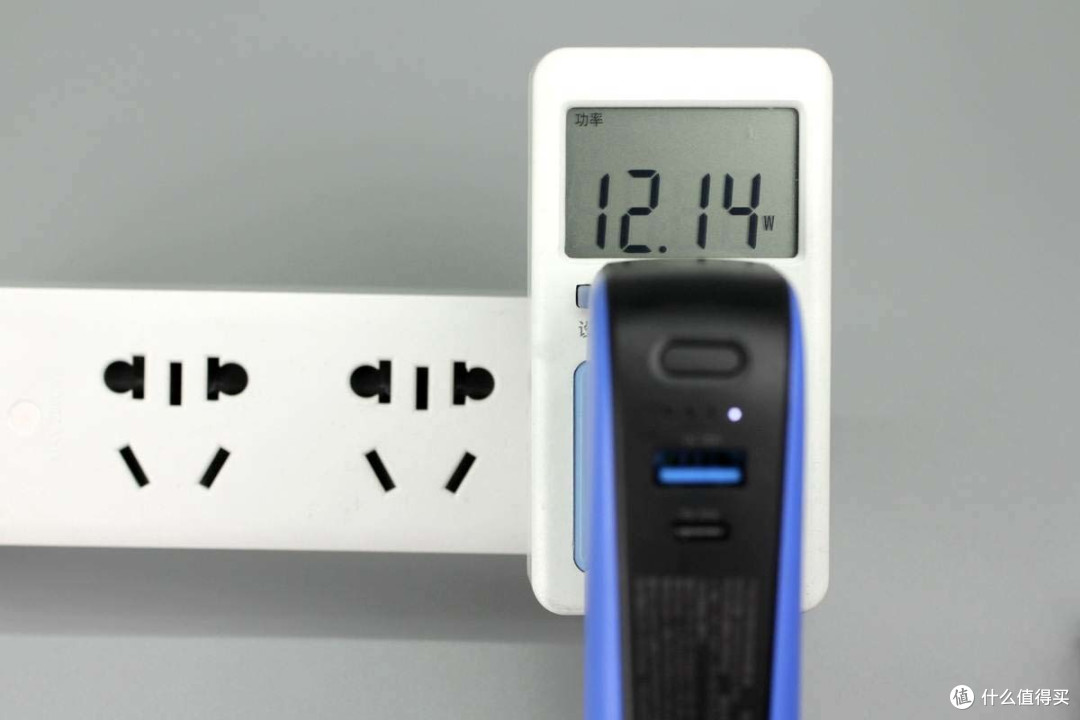

充电器模式下，充电输入功率为12.14W。
接上iPhone X手机，输入功率为16.42W。
同时接上iPhone X和移动电源，输入功率提升至21.17W。
另外测得移动电源模式下，使用USB-C接口给iPhone X充电，输出功率为8.98V 2.05A 18.36W。
二、大麦三合一移动电源拆解
将机身壳拆开，采用卡扣封装方式。
内部PCB板使用螺丝进行固定，左侧是充电器电路，右侧是移动电源电路，两者间有隔离板进行隔离。
继续拆螺丝以及另一半外壳将PCB板和电芯取出。
两根输出线缆和PCB板插拔式连接，组装方便。
电芯配有热敏电阻进行温度监控。
电芯包裹绝缘胶带，并贴有泡棉保护。电芯来自深圳格林德能源集团有限公司，额定电压3.85V，额定容量10000mAh/38.5Wh，充电限制电压8.8V，红线为正极，黑线为负极。
PCB板另一面，左端设有充电器的电容、变压器等元器件。
充电器区域正面一览。
保险丝规格为3.15A 250V，共模电感双线绕制，两颗器件打胶加固。
WRABS20M整流桥来自沃尔德。
工字电感外套绝缘管保护。
两颗高压滤波电解电容规格均为400V 15μF，Chn Cap品牌，来自华容伟业。
主控芯片供电电容也是来自华容伟业，规格为50V 4.7μF。
充电器主控芯片采用士兰微SD8666QS。这是一款用于开关电源的内置高压功率MOSFET、外置采样电阻的准谐振电流模式PWM+PFM控制器。其支持多重模式控制，可有效减小开关损耗、提高转换效率和降低待机功耗；支持抖频功能改善EMI特性；支持全面完善的保护功能。
SD8666QS详细参数资料。
变压器包裹绝缘胶带，侧面贴有信息标签。
变压器次级输出线套有磁环。

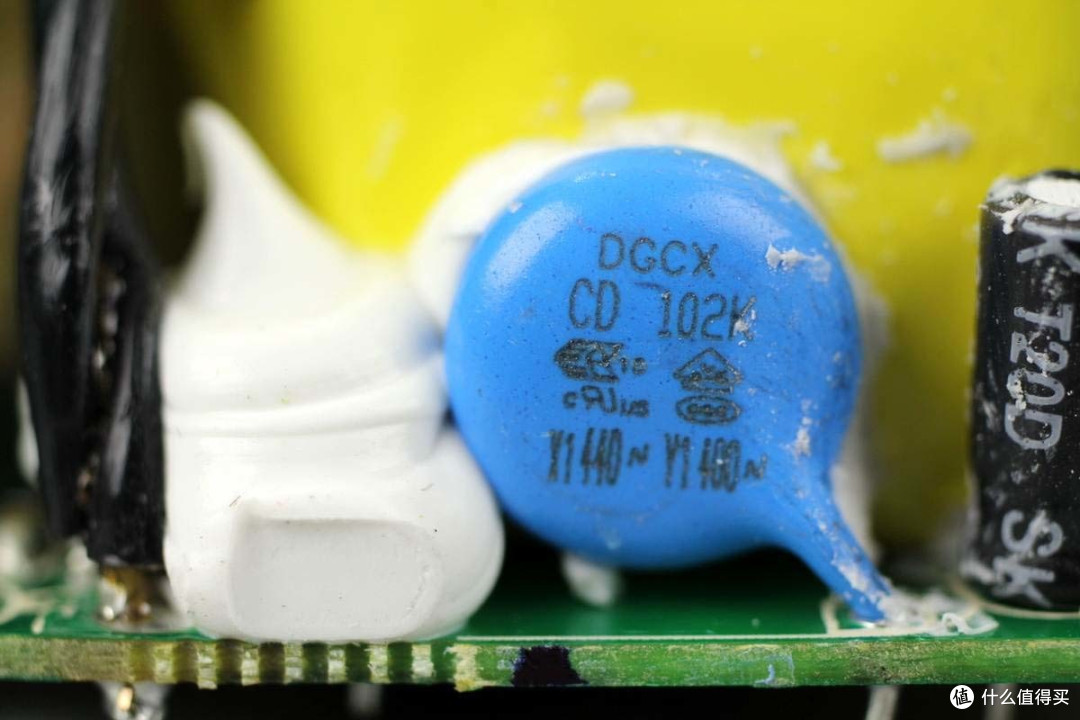

Y电容来自成希电子。
1007光耦，用于初级次级通信，反馈输出电压。
MK91736是茂睿芯的次级同步整流芯片，MK91736内置16mΩ同步整流管，支持200KHz开关频率。针对18W/20W的快充PD市场，茂睿芯推出了一系列的内置60V MOSFET的高性能同步整流功率开关MK9173X。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM和QR模式。
茂睿芯MK9173X采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端；放置在正端时，亦无需格外的辅助绕组；10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式，有效降低CCM电压尖峰，使得60V MOSFET可以轻松搞定12Vout应用；自主知识产权的开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率。并且自主检测DCM振铃，防止误开通。
两颗输出滤波固态电容规格均为16V 470μF，右侧还有一颗滤波电感。
输出端设有一块小板，两个USB母座垂直焊接在小板上，LED灯上盖有泡棉防串光。
LED指示灯特写。
LED电量显示灯的驱动单片机，HOLTEK合泰HT66F0195。
合泰HT66F0195资料信息。
接口快充协议芯片采用CHIPSEA芯海科技CS32G020E8U6，32位MCU。
丝印L2016。
升降压转换器芯片上贴有导热垫。
南芯SC8905是一颗双向同步升降压转换器，内部集成了4颗低Rdson功率管，转换效率超高以减少热损耗，同时可以最大尺度减小外围器件BOM，优化PCB空间及成本。该芯片使用电流控制模式，支持超宽的2.7V至22V电压输入，可有效管理2节至4节电池的充电；当系统需要从电池获取能量时，可实现电池反向放电功能。
南芯SC8905资料信息。
外挂四颗MOS管实现双向同步升降压，丝印CWT3122AP。
另外两颗特写。
丝印20SB锂电池保护芯片，来自HYCON宏康，左边是两颗锂电保护MOS管，右下角两颗用于线缆输出保护。
另外两颗特写，两根线缆各配两颗。
线缆输出快充协议芯片也是采用芯海科技CS32G020E8U6。
最后使用MF001测试仪对Lightning线的端子进行测试，测得ASIC、PMU均为原装C94元件，评分为100分，生产日期在2019年12月13号。
全部拆解完毕，来张全家福。
充电头网拆解总结
大麦三合一移动电源获得红点奖，外观设计上有自己的独特之处，并且还通过了苹果MFi认证，整体颜值以及品质都有保证。虽是一款三合一产品，但和常规充电宝相比，充电器的插脚以及自带的输出线缆均可收纳，便携性好的同时也更加实用。另外这款产品支持最大20W快充，满足iPhone 12用户使用需求。
充电头网通过拆解了解到，移动电源内置两块锂聚合物电芯，来自格林德，采用南芯SC8905方案实现电芯充放电，并配有宏康锂电保护IC进行保护，配有热敏电阻进行温度监控。另外采用两颗芯海科技CS32G020E8U6分别控制USB接口和线缆输出电压。充电器部分，开关电源采用士兰微SD8666QS+茂睿芯MK91736方案，集成度高。
