pchifi 篇三：山灵CD机的变压器和光头维修纪实

1.上次说了网购的CD机情况，现在来回顾一下

a，变压器脱落

b，一边没有声音

2.维修过程

a，变压器脱落的维修

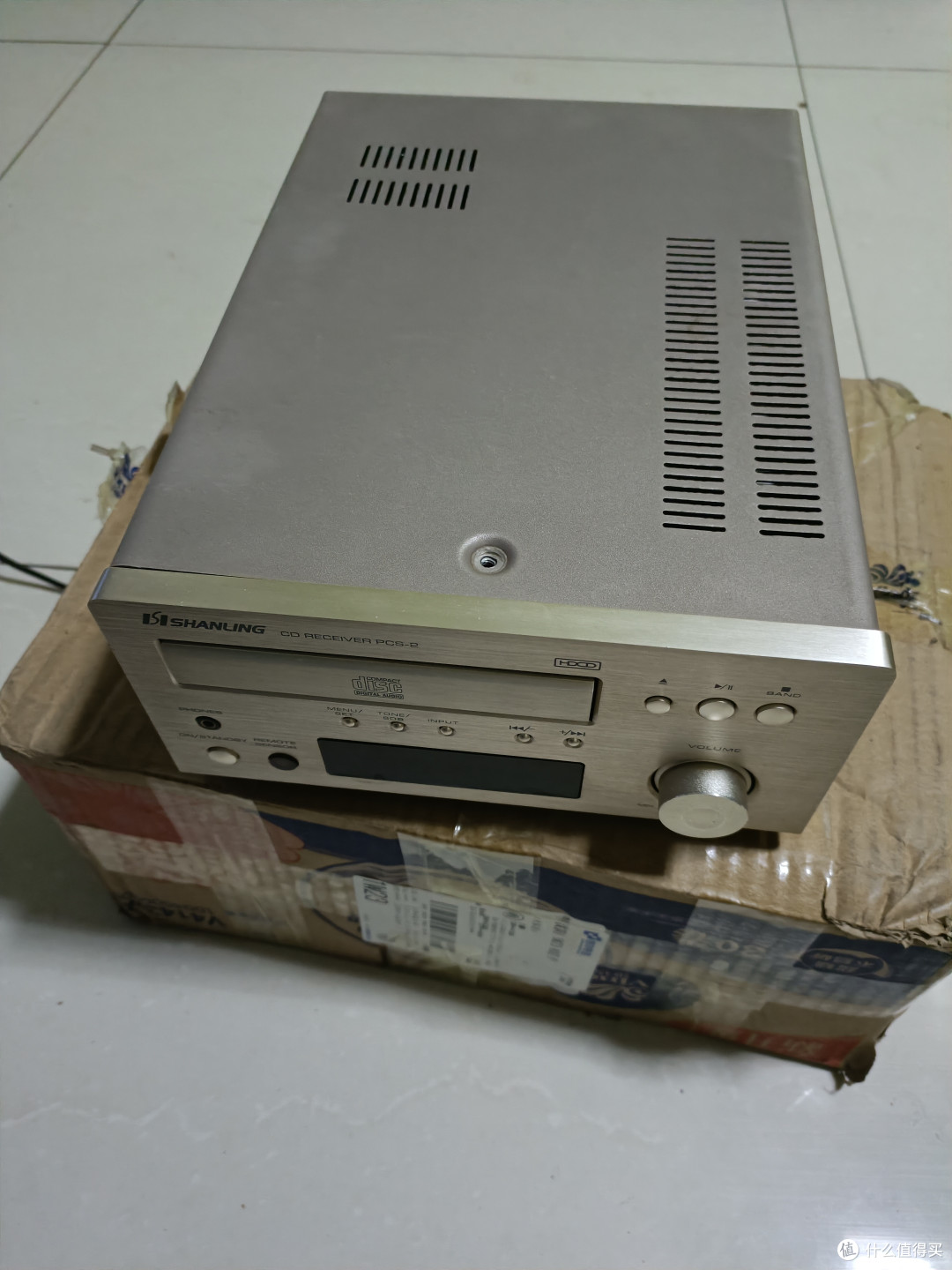

开箱1

开箱2

把外壳螺钉卸掉后，就能看到下面图片

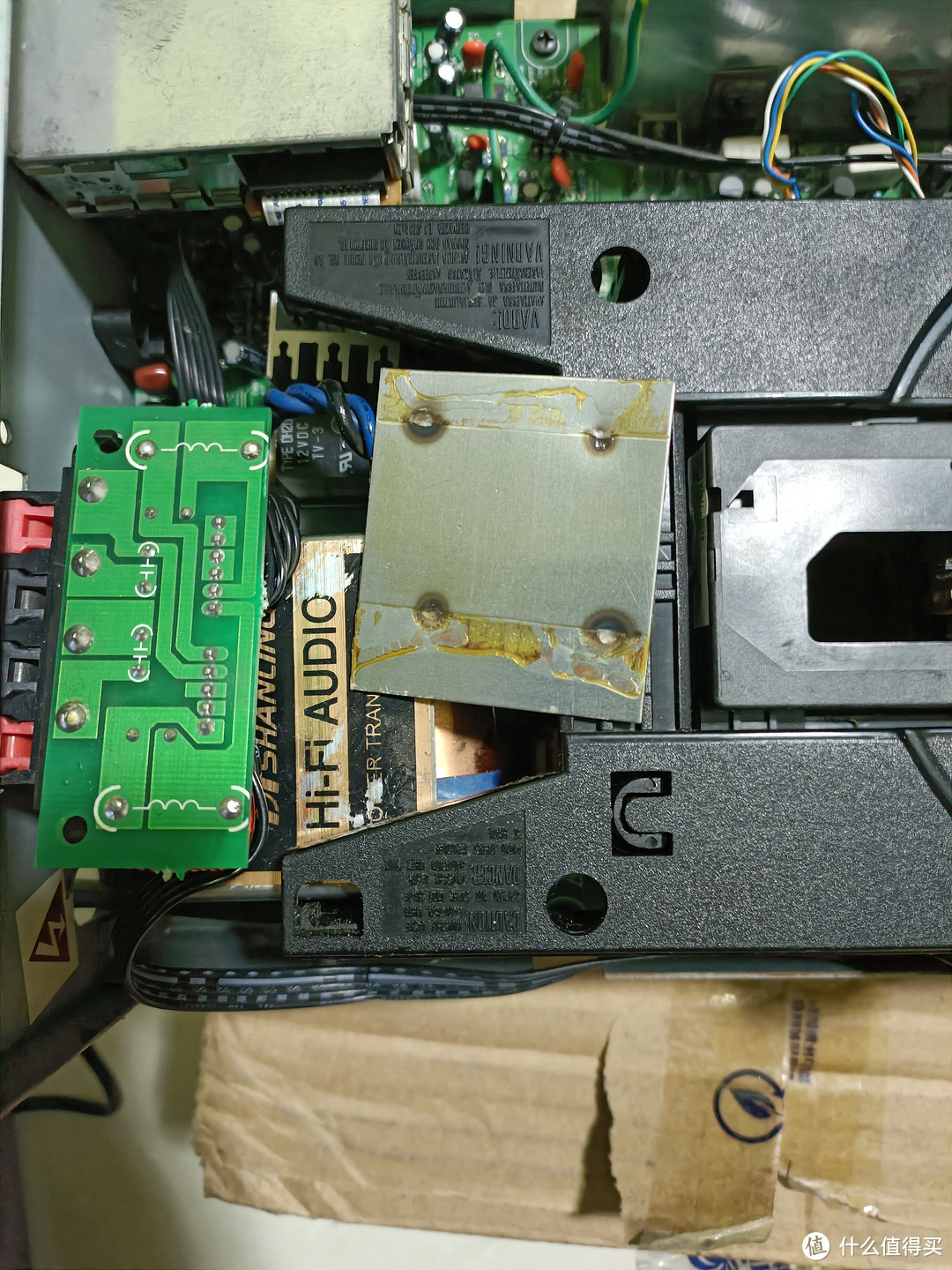

变压器下面的焊接结构已经脱落

将变压器上方输出小板去掉，将变压器座的四个螺钉卸掉，变压器插头拆卸，变压器就可以分离出来了。

分离的变压器

分析一下，如果想原样修复的话，需要点焊设备，家里没有啊！

最终决定通过捆扎带固定上下壳体和变压器座，原来是两个方向作的捆扎，但是由于内部空间不足，只能留一个方向了。

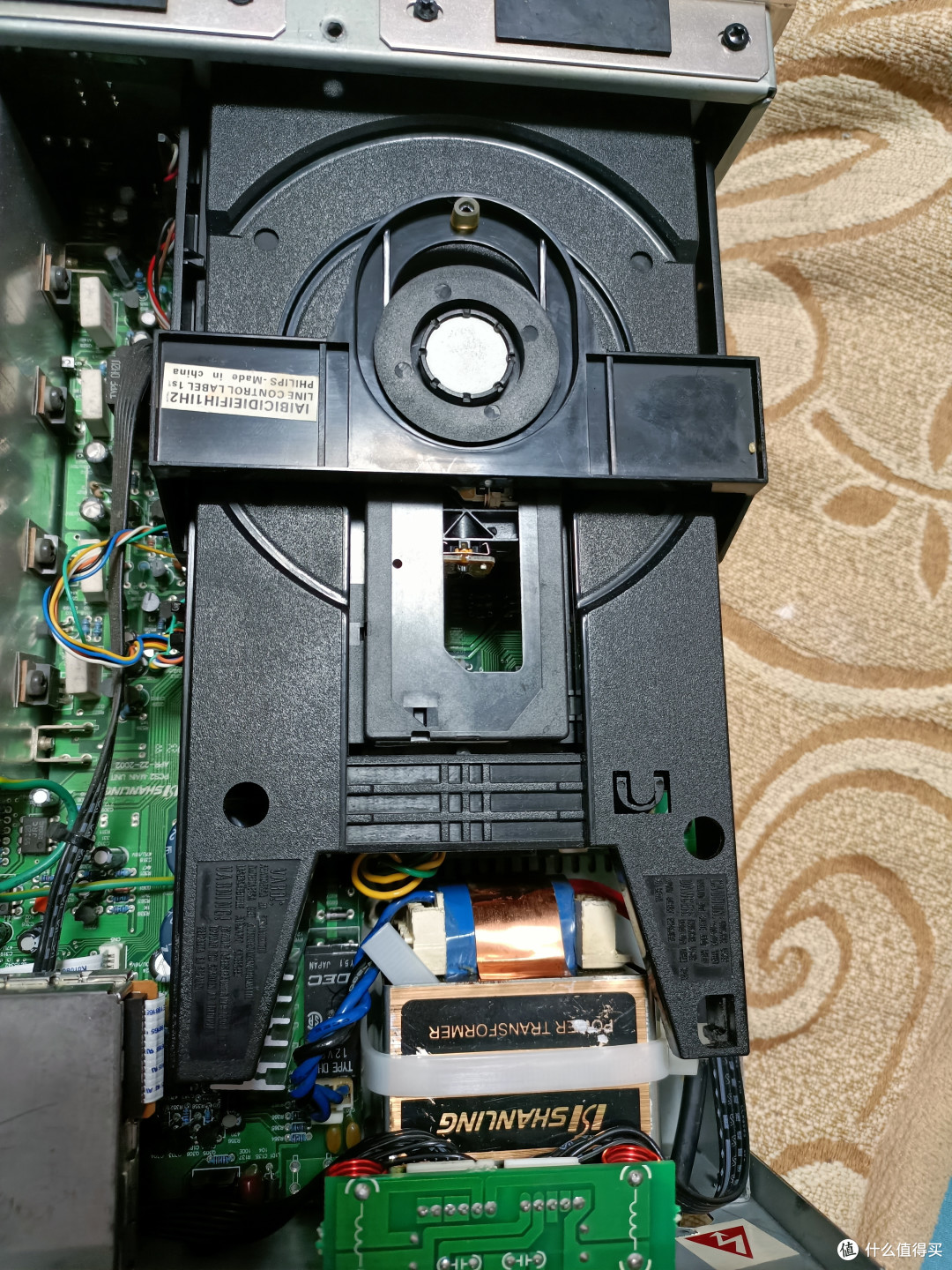

复位的变压器

由于另一个方向没有约束，在变压器壳子里，放了一段捆扎带，消除间隙，保证搬动中不会位移。

至此，变压器修复完毕。

b，一边没声音的修复

这个问题好像比较严重，开机进行试用，CD播放时一边没有声音，使用AUX输入时都有声音。

分析，输出部分没有问题，CD部分有问题，具体位置不清楚，由于CD播放中读盘不是特别好，就下单买了一套CD光头准备替换。

光驱型号

俯视图

拆卸后背面图片

转换芯片

机芯型号

网购光头后准备更换

拆托盘，后面有个卡子，用螺丝刀别一下托盘就能拿下来

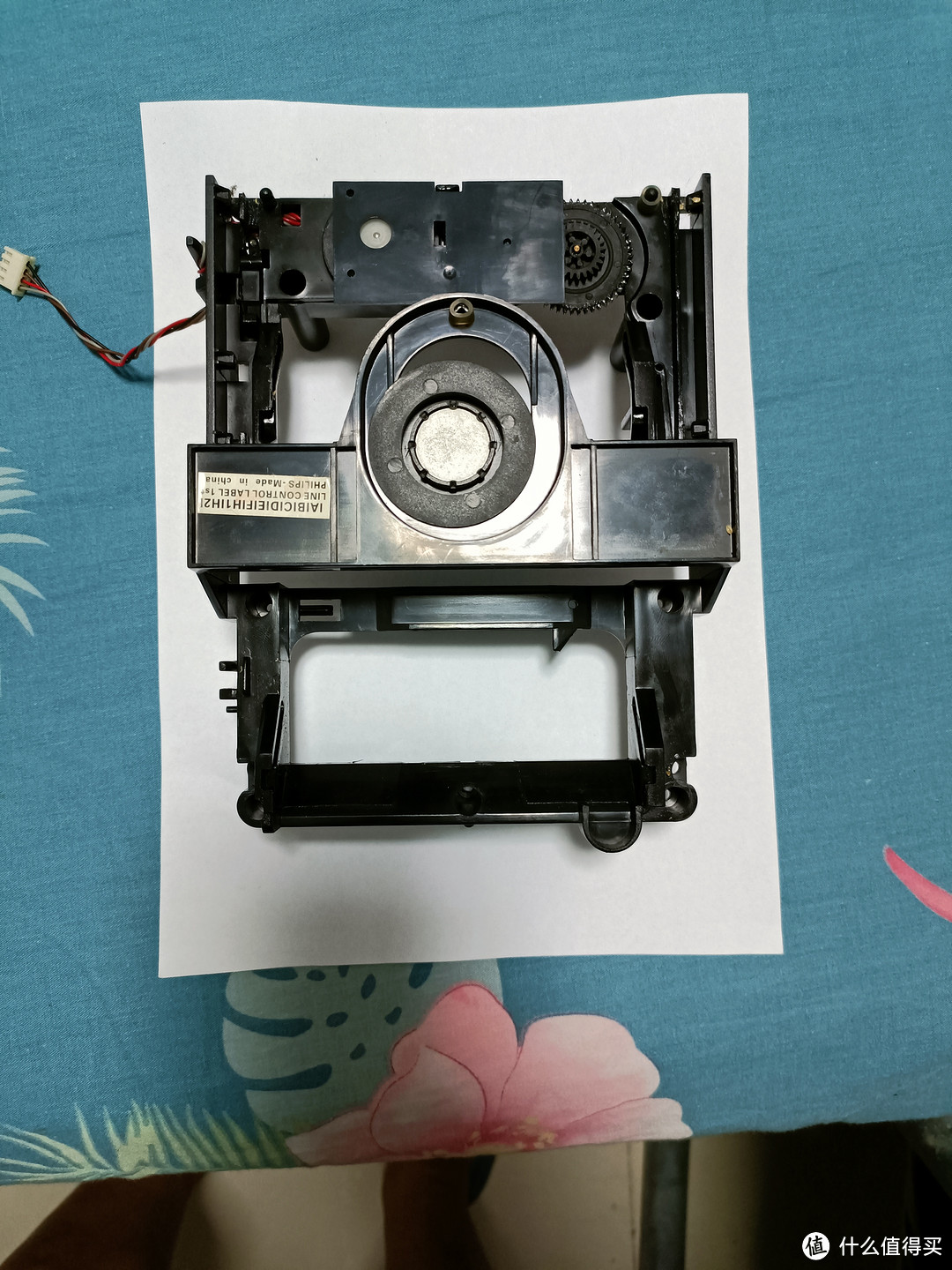

机芯部分

拆下旧光头

安装新光头

托盘卡子结构

飞利浦机芯激光头组件的拆卸及更换教程https://www.520101.com/html/vcd-dvd/1158078978.html

里面描述的很全面。

换好光头反向装回去，试机还是一样，一边没声音，读盘好了。

又装了一次，这回发现白色排线插头有氧化，接触不良。

白色排线

用橡皮擦一下，装机后，两边都有声音了，至此，这部CD机完美复活了。

HDCD播放

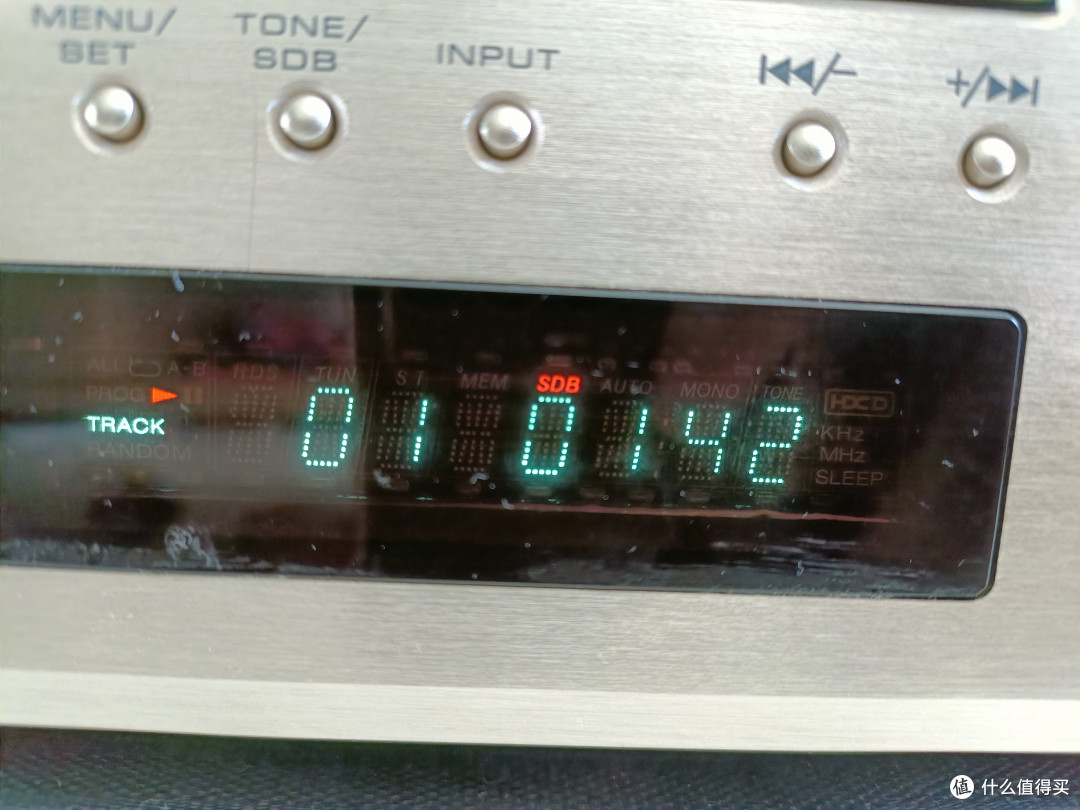

普通CD播放

有不妥之处，请大家多多关照，谢谢！
