PC 篇十一:升级后更值得,微星 MPG Z790 EDGE TI MAX WIFI 主板开箱评测
伴随着英特尔 14代处理器Raptor Lake Refresh的上市,各主板厂商纷纷对现有Z790系列主板进行了更新。作为御三家中的微星也同步推出了Z790 MAX系列的主板,熟悉微星主板命名规则的玩家应该知道,标注 MAX 代表是改版(性能加强版)产品,刚好对应了Raptor Lake Refresh中的Refresh。就拿本次进行测试的微星 MPG Z790 EDGE TI MAX WIFI 主板,芯片组虽然没有变化,但在M.2、内存频率、网络等相关配置上均进行了升级,升级后的性能具体如何?让我们一起看下去。
基本参数
从基本配置参数可以看到,和老款的Z790相比,主要提高内存频率至7800Mhz+(OC),增加PCI-E 5.0 X4 M.2,SATA增加到了8个,加入WiFi 7与蓝牙5.4,增加JAF_1 和USB 4的接针。
包装配件
外包装上依旧使用白色搭配灰色装饰的整体设计,只不过装饰元素由老版本的灰色斜线暗纹变化成了立体像素方格,产品的型号使用黑色字体放置中央位置,左上角为龙盾LOGO,右上角出了intel蓝色标识以外,增加一个Next Gen CPU Ready的黑色标识,表明支持最新的14代处理器。作为主要卖点的LIGHTNING GEN 5 和 WiFi 7 SOLUTION 则标注在包装右下角。
主板的配件方面除了常规的WiFi天线(WIFI7)、SATA数据线、IO面板连接线、M.2硬盘快拆螺丝、驱动U盘以及一系列保修卡、说明书等纸质说明以外,还多出了一条风扇灯光2合一供电扩展延长线,对应新增加的JAF_1接针使用。
主板解析

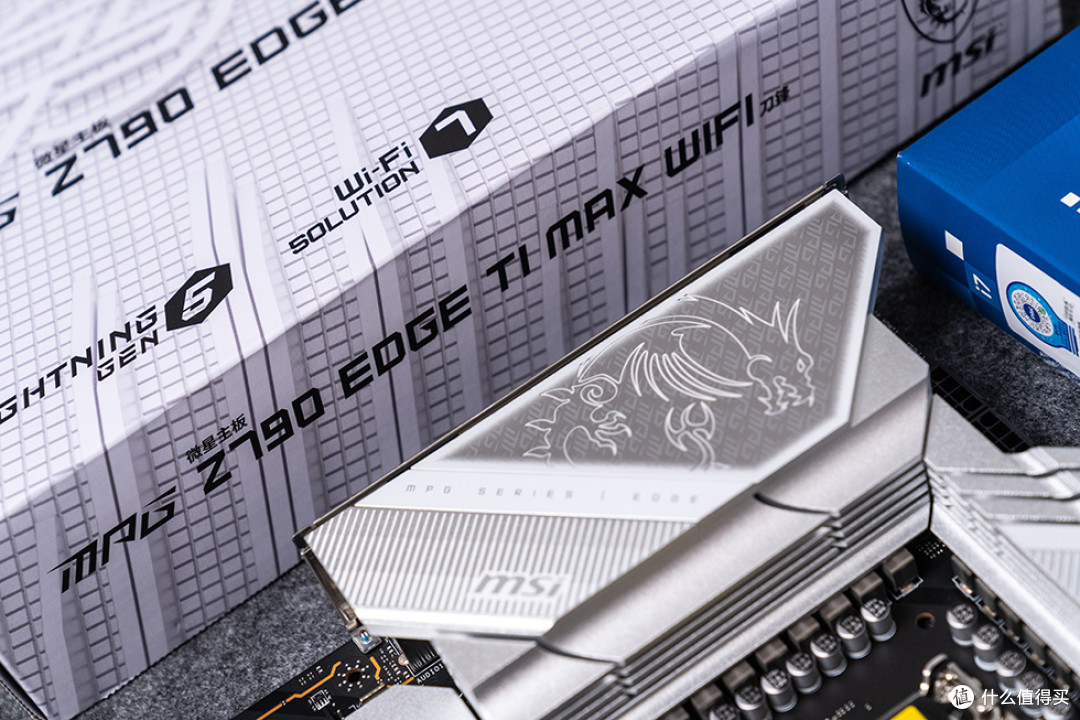

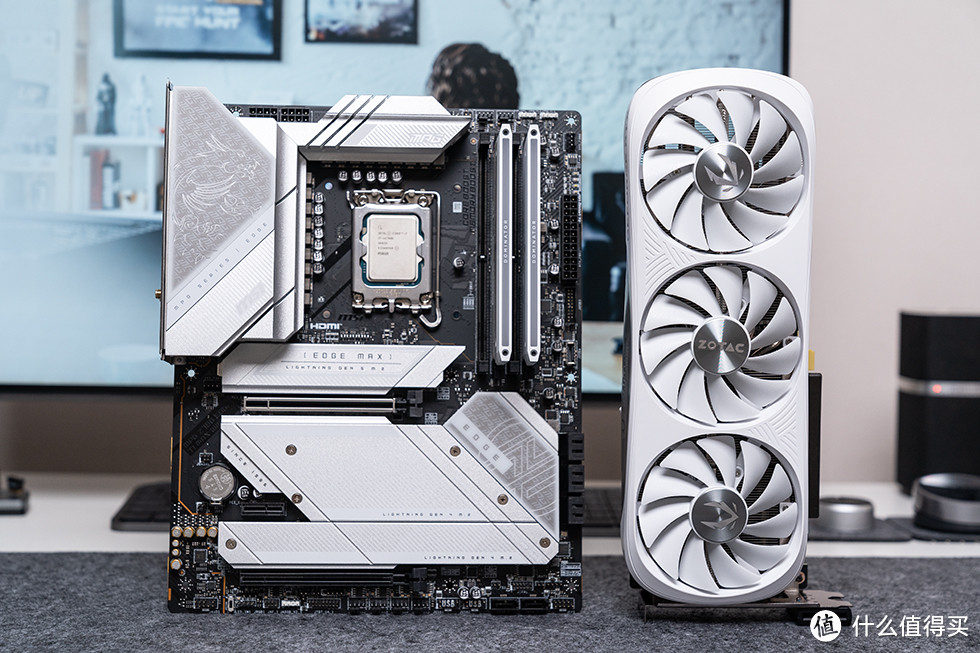

微星MPG Z790 EDGE TI MAX WIFI 主板为标准的ATX版型,黑色PCB搭配银白色散热装甲。与老款的不同的是,取消了装加上黄色线条的装饰元素,整体只保留了黑灰白三种颜色,感觉更加素雅。
微星MPG Z790 EDGE TI MAX WIFI 主板采用6层服务器级 PCB ,2oz加厚铜,背面电路区确保区域净空,每个螺丝孔都有附加保护漆,相对于老款在CPU插座的下方额外增加了4颗JYS13008MF01芯片,用于拆分新增的PCI-E 5.0。
供电设计
微星MPG Z790 EDGE TI MAX WIFI 主板采用16+1+1供电模组,双8pinCPU供电接口,配置第三代钛金电感。核心电压的供电模块是 RENESAS ISL99390 90A 一体式供电模块。 RENESAS RAA220075R0 75A为核心内置显示电压的供电模块。MPS MP87670 80A则是外围供电芯片,负责将 12V 转化为预设VCCIN / VCCAUX 后,再由 FIVR 模块(MPS M2940A PWM 控制器)转化出 VCCSA / CPU VDDQ 等内部电压。
VRM散热
微星MPG Z790 EDGE TI MAX WIFI 主板采用,在MOS管、M.2固态硬盘位、南桥芯片处都覆盖大面积的金属质地散热装甲。VRM散热部分由两个超大的金属散热鳍片通过内置一根6mm热管链接,并在MOS管上方也配备了7W/mK的高效导热垫。VRM的上的龙形LOGO支持ARGB和主板同步灯效。
内存
微星MPG Z790 EDGE TI MAX WIFI 主板配置了4 根 DDR5 插槽以 SMT 工艺焊接在 PCB 表面,插槽设有双边卡扣固定,支持单条48G内存,最高192G容量。频率方面从之前的7200 MHz 大幅提升至 7800 MHz,支持XMP3.0,配备有内存加速引擎,提供 Performance、Benchmark、Mentest 模式等三组优化预设,并提供 Memory Try It!功能,轻松实现一键超频。
PCI-E 插槽
微星MPG Z790 EDGE TI MAX WIFI 主板依旧提供两根PCI-E x16插槽和一根PCI-E x1规格的插槽,在上方带有金属屏蔽加固的PCI_E1是由CPU所提供的PCI-E 5.0 x16插槽,下方PCI_E3是由Z790芯片组提供的PCI-E 4.0 x4插槽,中间的PCI_E2仅支持 PCI-E 3.0 X1。这里要注意的是 由于M2_1 提供 PCI-E 5.0 X4,当 M2_1 使用GEN 5 M.2 SSD时,PCI_E1 便會由 PCI-E 5.0 X16 降至 PCI-E 5.0 X8。
储存
微星MPG Z790 EDGE TI MAX WIFI 主板一共配置了5个M.2槽位,作为升级的重点之一,将M2_1的槽位升级为了 PCI-E 5.0 ,由 CPU 提供 PCI-E 5.0 X4 通道,支持 2260 和 2280 和 22110 规格。

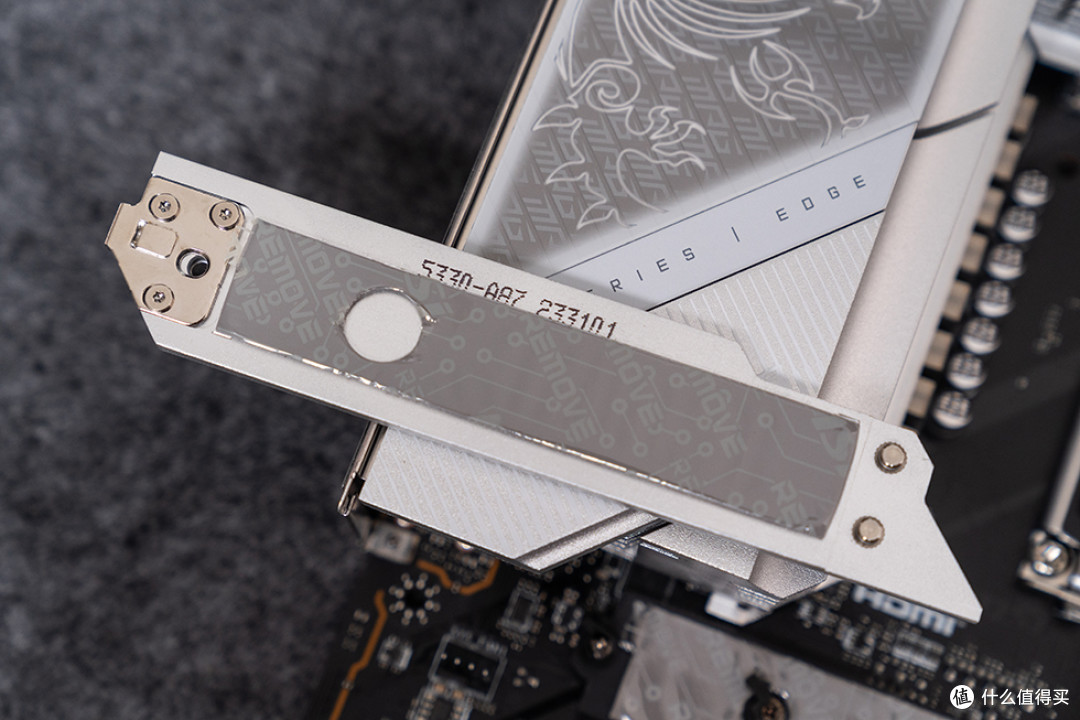

配备独有的 SCREWLESS M.2 SHIELD FROZR 免工具快拆散热装甲,上面印有EDGE MAX 和 LIGHTING GEN 5 M.2 字样。移除快拆散热装甲可以看待底部还有一片金属背板用于辅助散热。
其余的4个M.2槽位M2_2、3、4、5均为PCI-E 4.0, 由Z790 芯片组提供 PCI-E 4.0 X4 通道,除了M2_3槽位(兼容 SATA 模式 SSD)支持2242、2260和2280规格外,M_2、4、5槽位都只支持2260和2280规格。所有槽位均支持支援 EZ M.2 CLIP 快拆,每两个槽位配备一块公用的散热装甲。
微星MPG Z790 EDGE TI MAX WIFI 主板拥有了8个SATA,其中6个SATA为由Z790芯片组原生(SATA_1、2、5、6、7、8),其余两个有第三方SATA芯片提供 (SATA_A1、A2)。
Z790芯片组

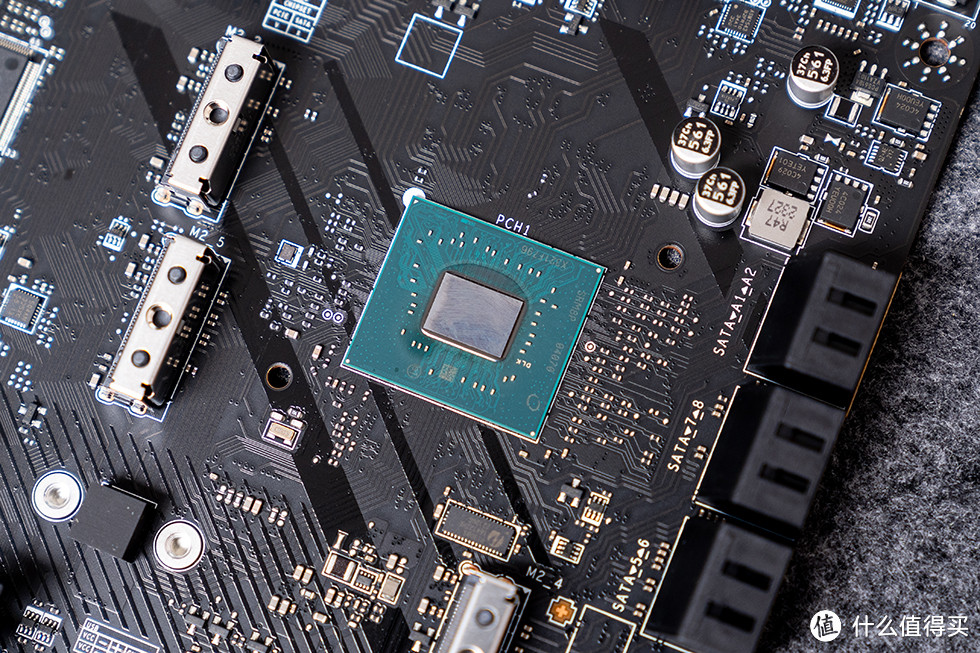

Z790芯片组,内含 28 组 PCI-E 通道和 10 组 USB 3 通道,还有 14 个 USB 2.0。
板载接口

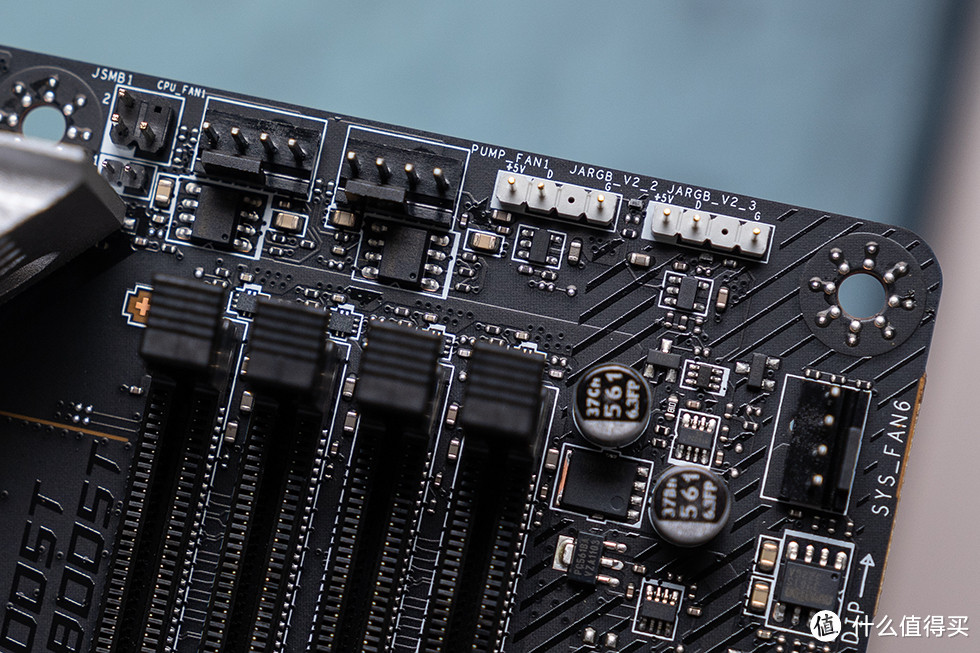

微星MPG Z790 EDGE TI MAX WIFI 主板提供了丰富的板载接口,在顶部布置了1个CPU_FAN、1个水泵供电接口、2个5V ARGB接口,1个PWM风扇供电接口。
侧面布置了1 个前置 USB 3.2 Gen1 19pin 接口、1个前置 USB 3.2 Gen2 Type-C 接口。

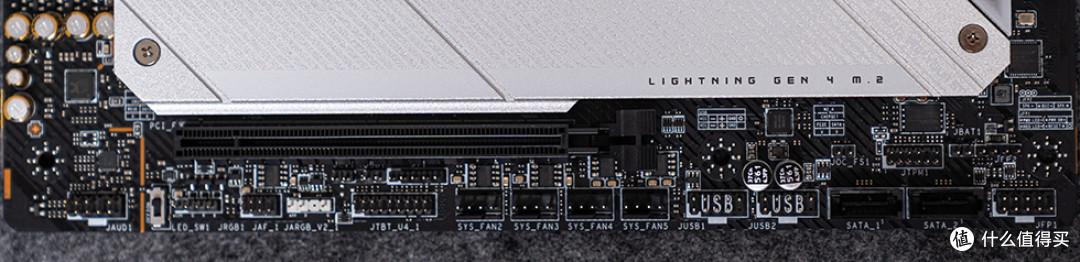

底部从左到右依次布置了1 个 前置面板音频接口、 1 个 简易 LED 灯控制开关、 1 个 12V RGB 接口、1 个 集成 ARGB LED 和系统风扇接口 、1个5V ARGB接口、1 个 USB4 扩展卡接口、4 个 PWM风扇供电接口、2个USB2.0接口、2个SATA接口和1个前面板 I/O 接口。
WiFi模块及网络
微星MPG Z790 EDGE TI MAX WIFI 主板的WiFi模块为高通的QCNCM865,支持WiFi 7和BT 5.4 ,WiFi 7 支持最高 5.8 Gbps (须启用 6 GHz 的 320 MHz 模式)。网卡芯片为INTEL 的I226-V,支持2.5Gbps网络带宽。
声卡音效
微星MPG Z790 EDGE TI MAX WIFI 主板采用REALTEK ALC4080 CODEC 音效编码解码处理器,搭配多颗日系音效电容 (NIPPON) 和耳机专用的放大器 SAVITECH SV3H712,还有一些防爆音的 MOSFET,并采用了独立的屏蔽设计。
I/O接口

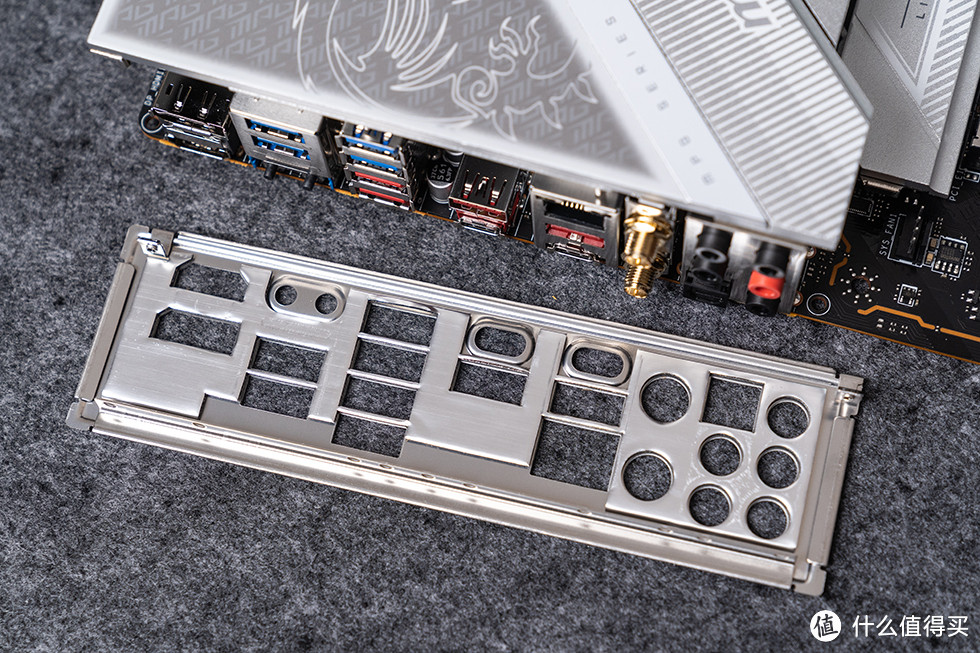

微星MPG Z790 EDGE TI MAX WIFI 主板提供DP/HDMI视频接口,BIOS快捷重置和FlashBIOS按钮,4个USB3.2 Gen1 Type A接口,4个USB3.2 Gen2 Type A接口,两个tpye-C接口(其中一个为USB3.2 Gen2,一个为USB3.2 Gen2x2),2.5G有线网口、Wi-Fi7天线接口S/PDIF接口和音频接口。
I/O区域为ANTI-CORROSIVE STAINLESS STEEL IO SHIELD一体式挡板设计,其中音频接口使用 ISOLATED ANALOGY STRUCTURE设计,进一步提供了电磁干扰和耐用度。
BIOS介绍

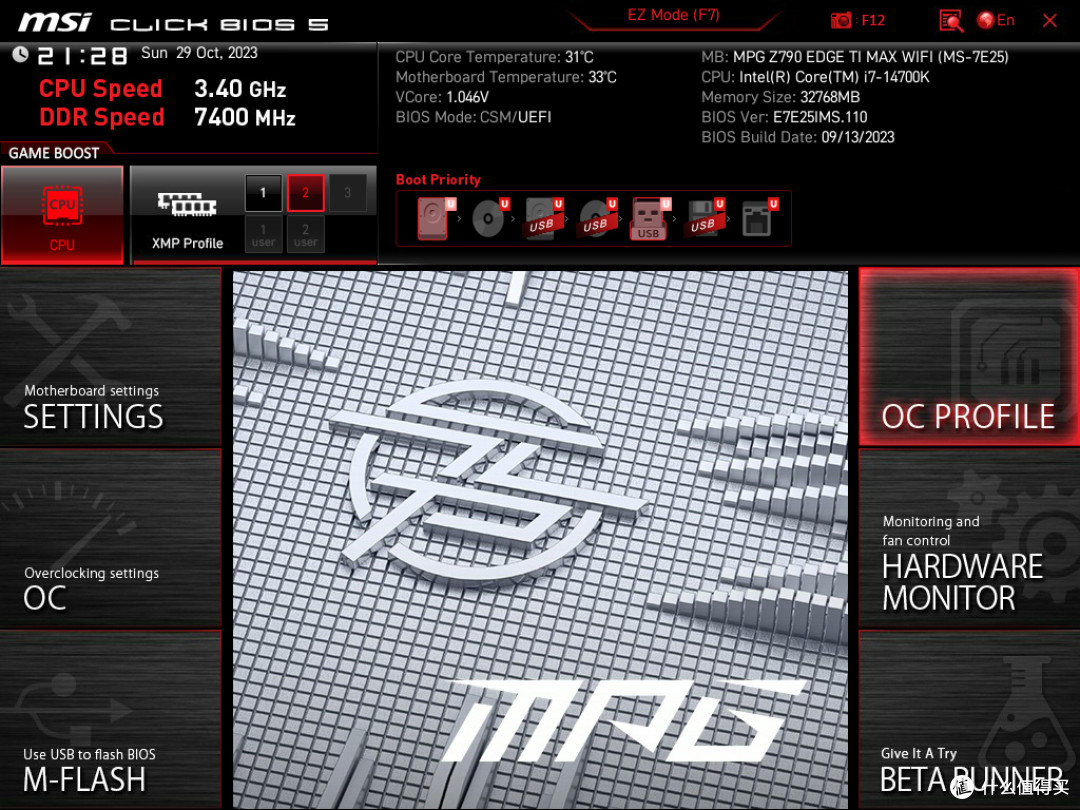

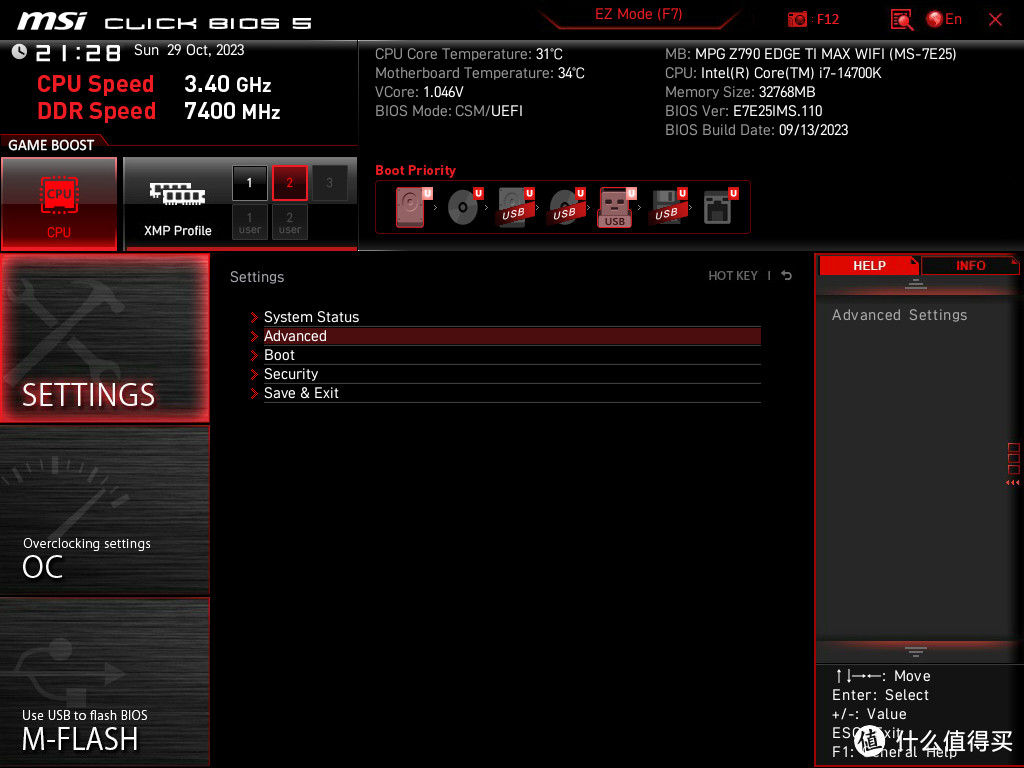

微星MPG Z790 EDGE TI MAX WIFI 主板的BIOS默认是CLICK BIOS5的简易模式界面,对于大部分用户常用的BIOS功能设置都可以在这个界面方便的找到,比如启动顺序、CPU一键超频、内存打开XMP等 。
按F7进入专业模式,正中央对应变成了MPG的品牌图形,只不过图形同步进行了更新,和微星MPG Z790 EDGE TI MAX WIFI 主板的包装设计保持一致。左右各3个选项图标,分别为基础设置、超频设置、M-FLASH更新、OC配置、硬件监视器、Beta Runner。
基础设置菜单选项:可查看系统状态,对CPU、芯片组、电源、存储、网络、USB接口等设备进行管理和设置。

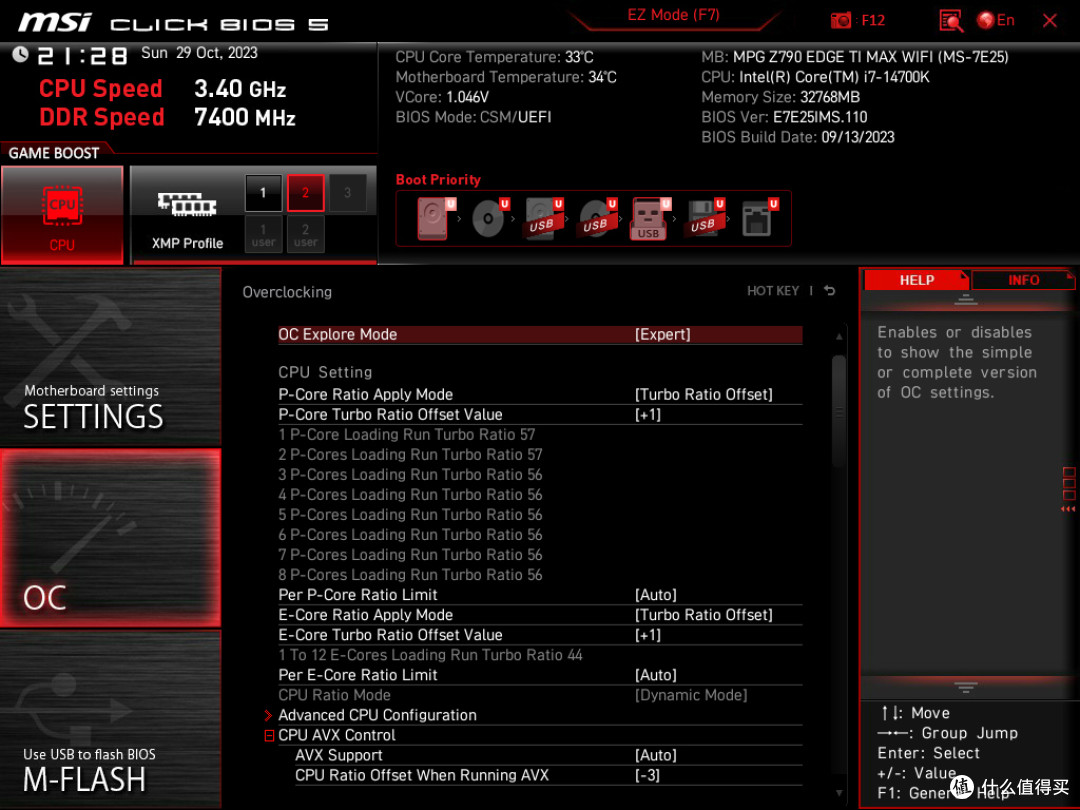

OC超频菜单选项:对CPU、内存进行超频等设置,包括CPU、内存等核心硬件的电压、频率、时序等详细设定。

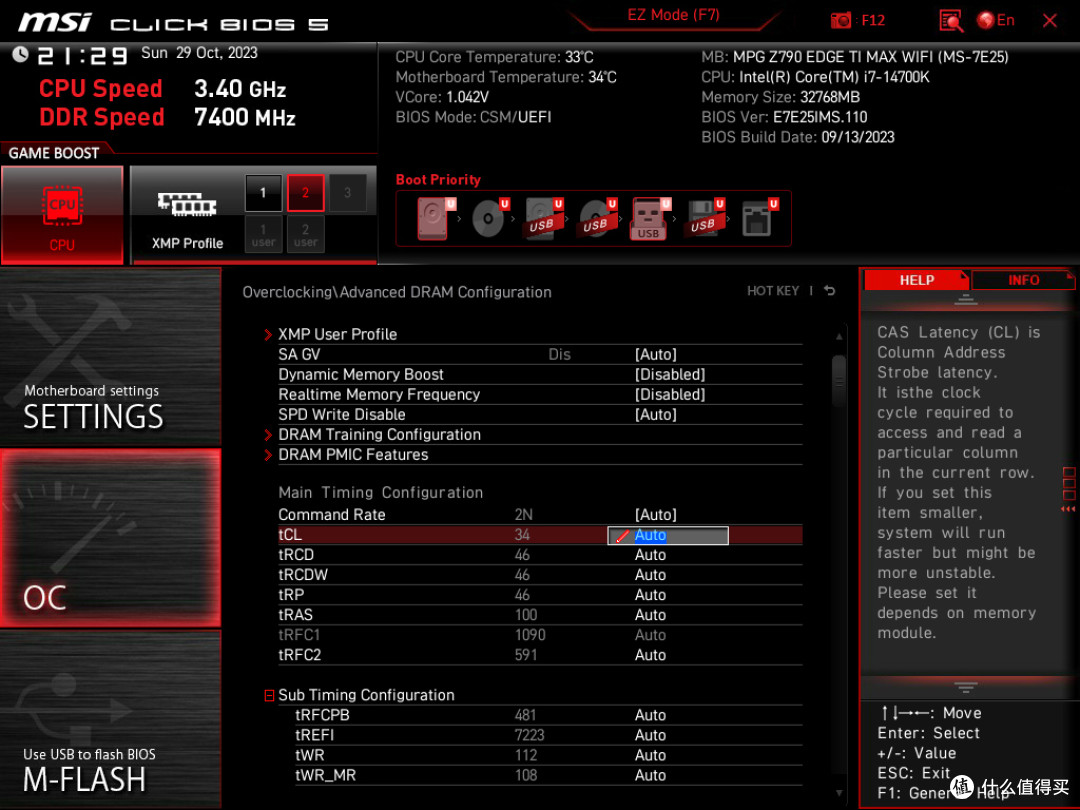

面向专业用户的内存高级设置,可对各项小参进行设置,以压榨内存的极致性能。
十分好用的Memory Try It ! 功能,实现内存一键超频,不需要再去对繁琐的时序进行调整。
除了以上两项我们熟悉的设置外,这次全新增加了Memory Extension Mode功能,该功能可以优化内存参数,提升内存性能。一共有三种预设模式可供选择:Performance Mode、Benchmark Mode和 Memtest Mode基准模式和内存测试模式.
从实际测试性能来看,以此为Disabled(左上)、Performance Mode(右上)、Benchmark Mode(左下)和 Memtest Mode(右下),性能是一次递增的,无论是读、写、复制还是延时。

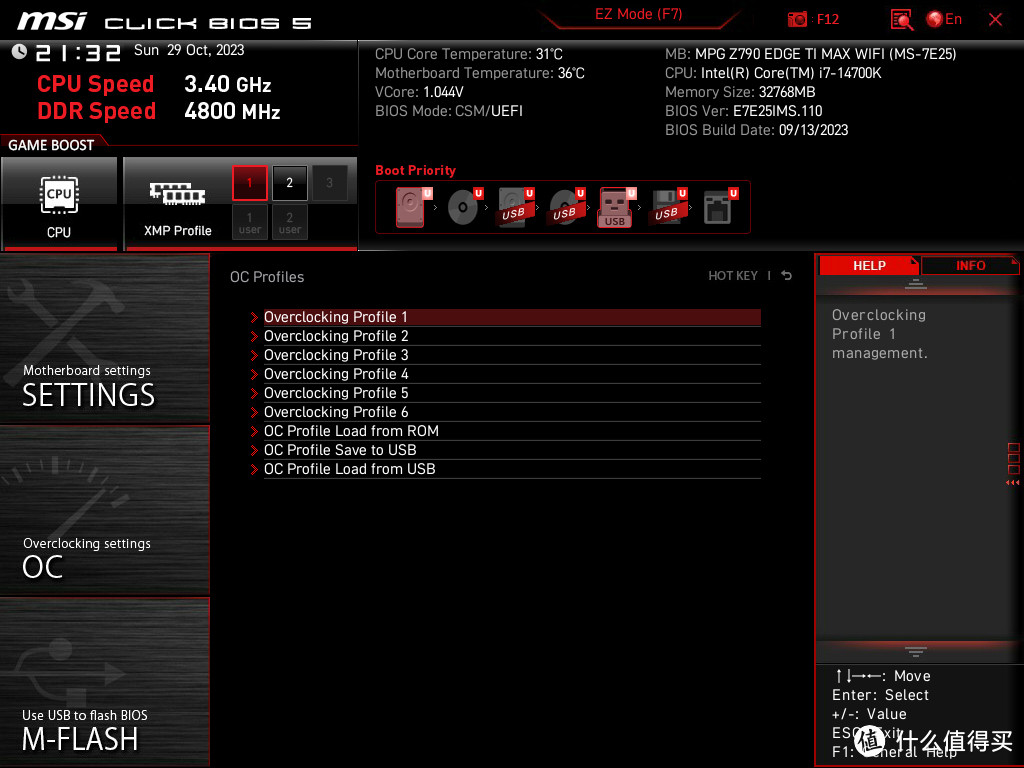

M-FLASH菜单选项:提供BIOS固件升级功能。
OC存档菜单选项:可将调整后的OC参数进行存档,直接调用,用于不同场景下的使用。
硬件监视菜单选项:系统温度监控,并可对所有风扇进行单独设定转速。
性能测试
测试平台
CPU:INTEL 14700K
主板:微星MPG Z790 EDGE TI MAX WIFI
内存:美商海盗船 统治者泰坦 DDR5 7200 16GB*2
显卡:索泰RTX 4070 Ti TRINITY OC月白
SSD:西部数据 SN850x 1T
电源:微星 MAG A850GL PCIE5
CPU使用14代里最值得购买的14700K,采用 10 纳米工艺,拥有 8 个大核,12 个小核,总共 20 个内核 28 线程,二级缓存为 28MB,智能缓存为 33MB。标准运行频率为 3.4GHz,最高运行频率为 5.6GHz,功耗为 125W。
微星MPG Z790 EDGE TI MAX WIFI 在内存频率方面从之前的7200 MHz 大幅提升至 7800 MH,所以高频内存无疑是最好的选择,美商海盗船统治者泰坦DDR5内存采用的SK海力士A-Die颗粒保证了高频率下的稳定运行,同时通过CORSAIR DHX散热技术有效保持内存温度在可控范围内。
SSD选用了西数目前的旗舰型号WD_BLACK SN850X,1TB容量,其最大连续读写性能提升至7300MB/s和6600MB/s,采用西数自家主控(20-82-20035-B2),112层3D TLC闪存颗粒(BiCS5),外置缓存方案。
显卡选用了和主板色系很搭配的索泰RTX 4070 Ti TRINITY OC月白显卡,采用了全新的Ada Lovelace GPU架构,拥有5组GPC,共7860个CUDA核心,240个第四代Tensor核心、60个第三代RT核心和30个ROP光栅单元。配有48MB二级大缓存、192-bit 12GB显存,频率在2310-2625MHz,TDP为285。
为了保证整机的稳定运行,电源方面选用微星MAG A850GL PCIE5 电源,支持ATX3.0标准,原生PCI-E 5.0 ,通过80 Plus 金牌认证,提供7年质保。

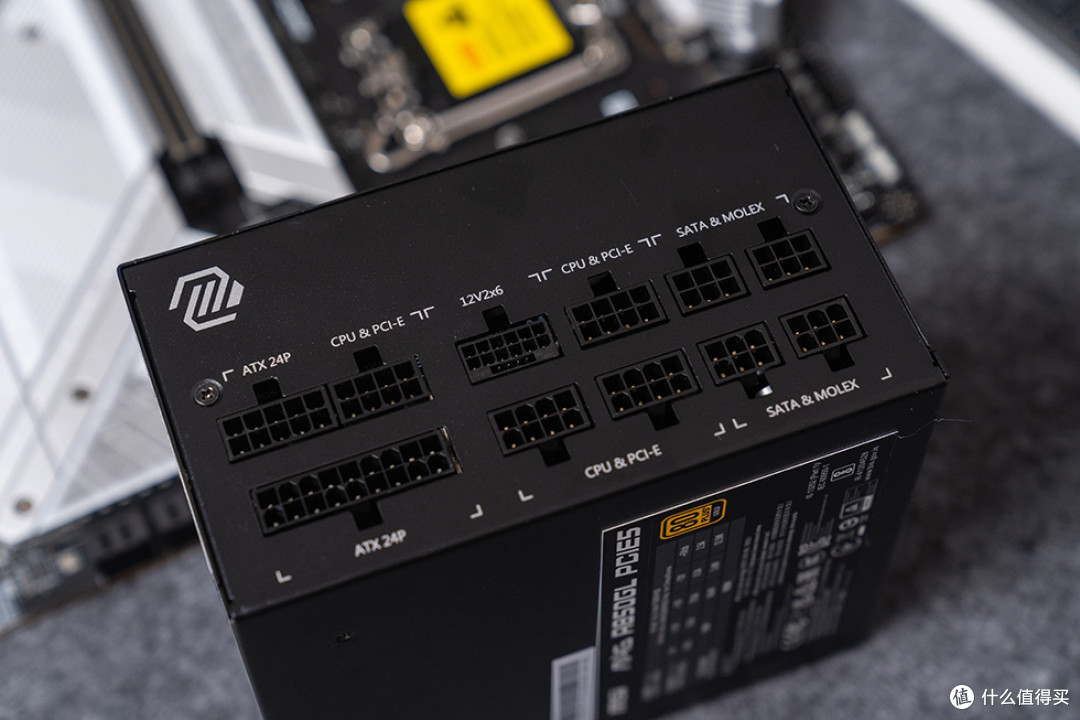

微星 MAG A850GL PCIE5电源采用DC-DC电路加全桥LLC谐振的方案,最大输出功率为850W。采用全模组设计,配备了原生 PCI-E 5.0 输出接口,支持 Intel PSDG(电源设计指导规范)ATX 3.0 标准,可承受高达两倍整机功耗和三倍显卡功耗的峰值功率。
原生 16 PIN(12VHPWR)PCIe 连接线外部包网,可以将高达 600W 的功率输送到 PCle5.0 显卡。采用独特的异色插头设计,在插头完全插入后若卡不到异色露出则代表插头完全插入,确保用户的使用安全。
测试成绩
14700K在CPU-Z的基础信息及跑分成绩。
CINEBENCH R23 和最新版本的2024跑分测试成绩。

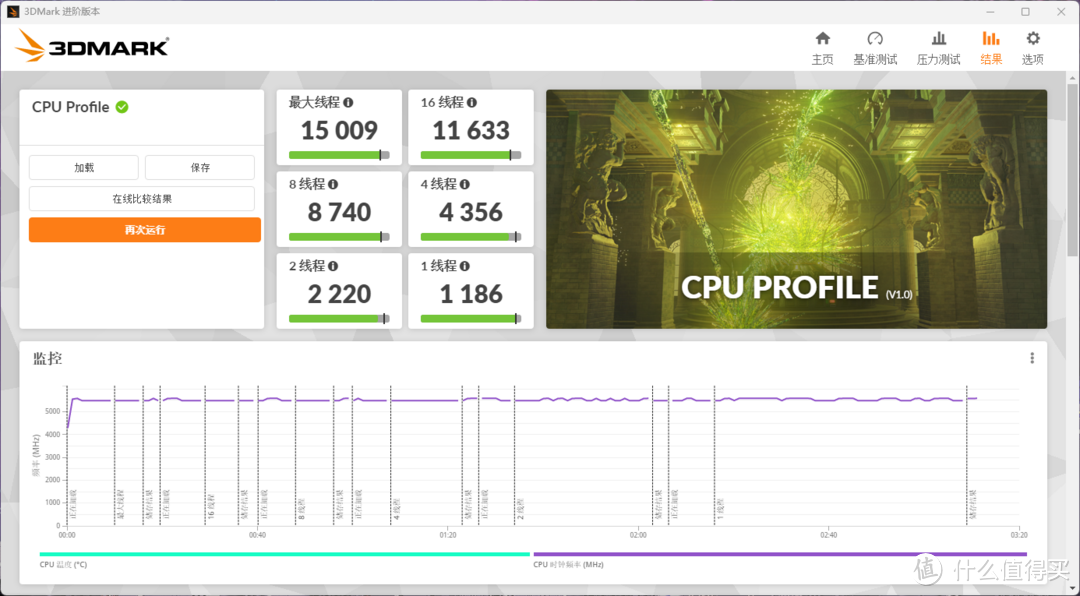

3DMARK CPU Profile 跑分测试成绩。
PerformanceTest 11 CPU MARK 跑分测试成绩。
两档XMP 7200HMz和7400HMz AIDA64 内存跑分测试读写、延迟成绩。
PCI-E1第一槽位PCI 4.0 SSD的读写成绩。
总结
升级后的微星MPG Z790 EDGE TI MAX WIFI 主板 虽然还是Z790的芯片组,但是凭借一贯出色的供电用料和散热配置确保了14代处理器的性能发挥。同时补齐了GEN5 M.2、提高了内存频率,加入了Memory Extension Mode功能,升级了无线级蓝牙,新增的JAF_1和 JTBT_U4_1新接口设计也提升了扩展性能。如果你是14代处理器新装机的用户,相对老款Z790刀锋钛,MPG Z790 EDGE TI MAX WIFI 无疑是更好的选择。
