许多人对兮克交换机的端口vlan与标签vlan怎么使用，有很多疑惑？

本次以3200-5E2X为例，也适用于3200-8E2X

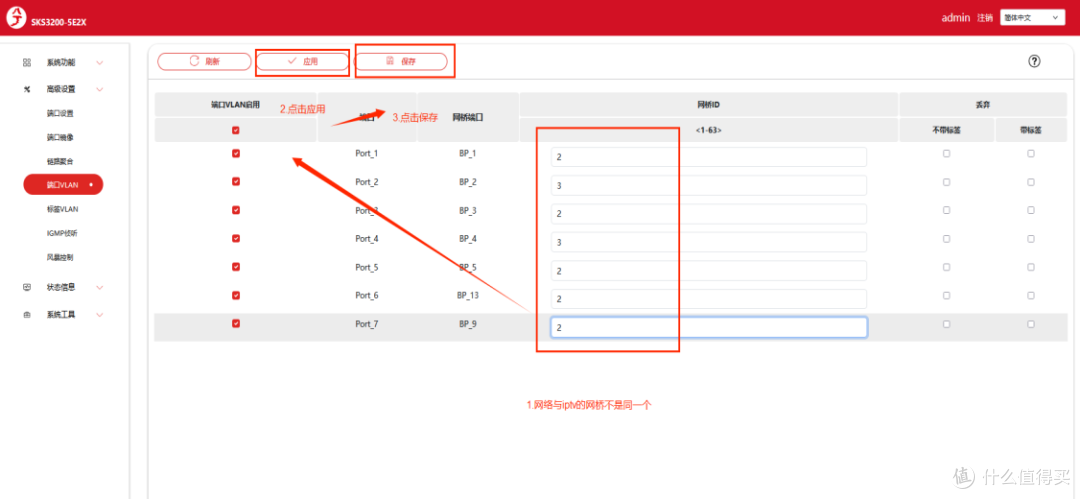

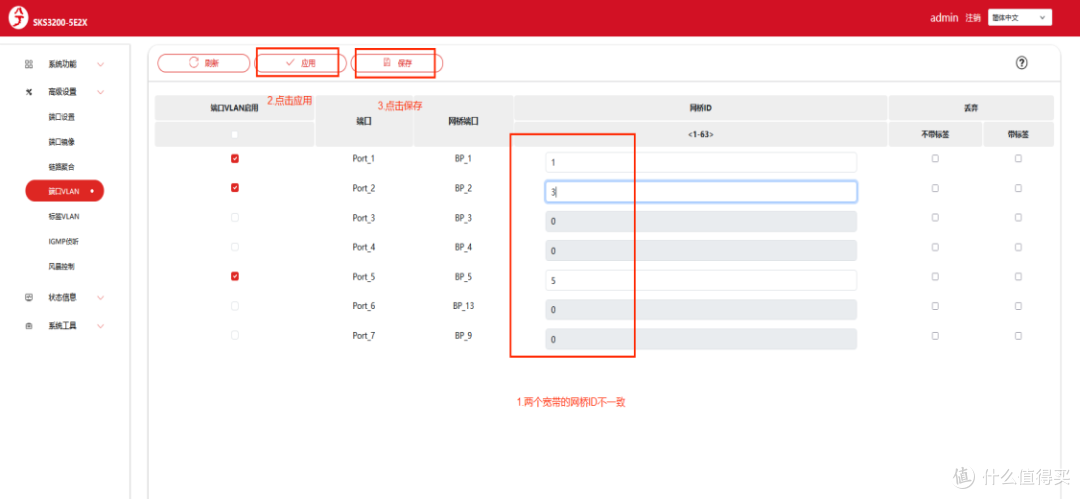

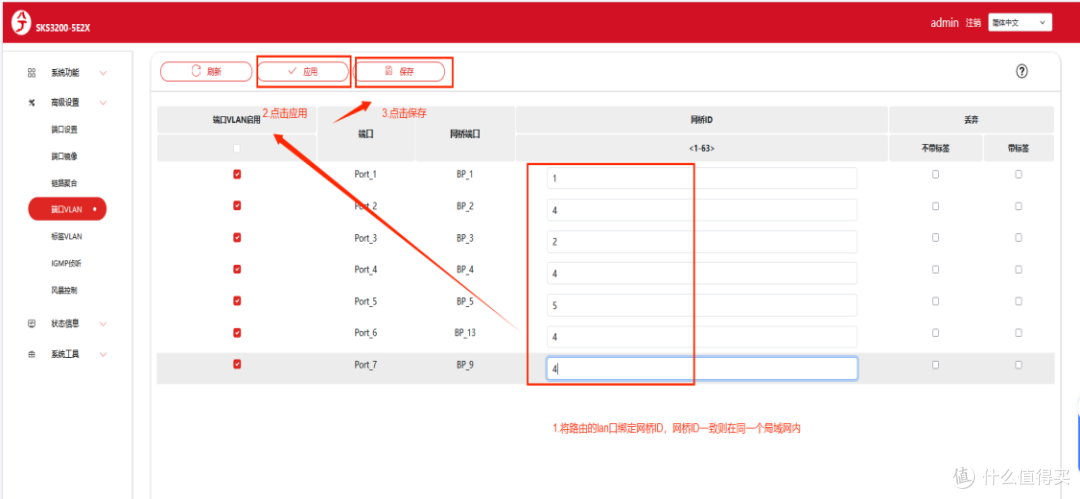

1.端口 VLAN

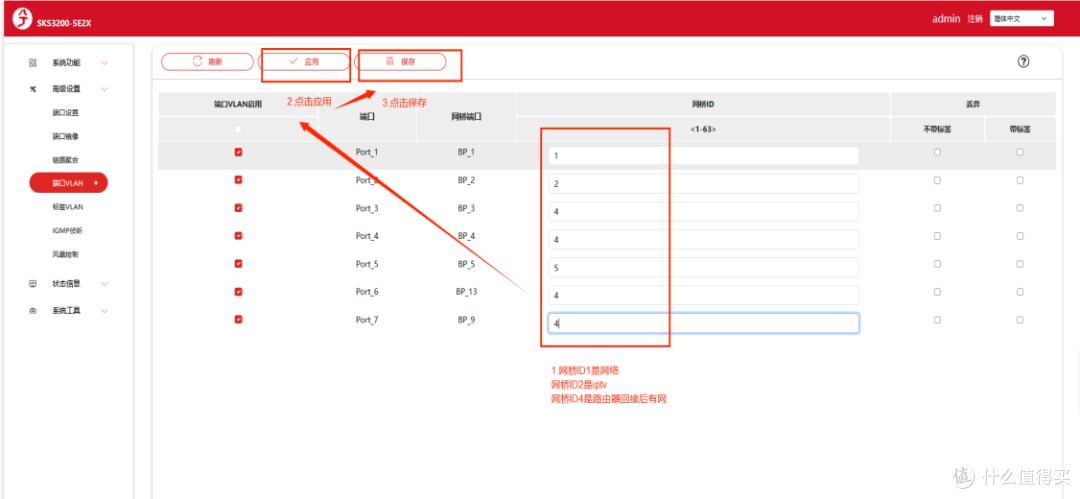

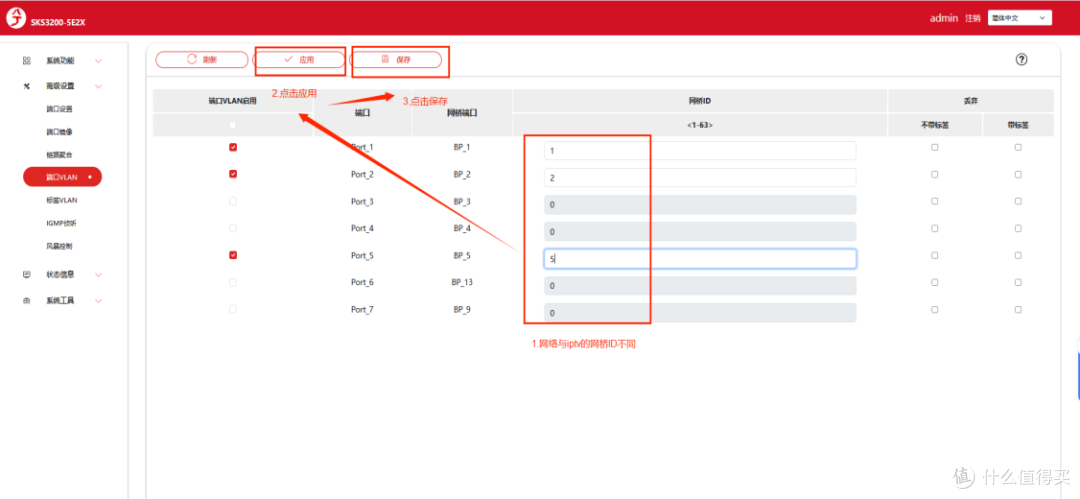

端口vlan就是把端口放到所属网桥。此交换机可以通过为同一组中的端口分配相同的网桥 ID 号来支持多个独立的桥接域。 这种方式与基于端口的虚拟局域网（VLAN）要求相同，并为端口分组提供了更大的灵活性。

当链接的设备属于相同的网桥 ID 里 ，相互之间是可以通信的；而处于不同的网桥 ID 里 ，则无法通信的。 同时在端口 VLAN 中可设置需要丢弃的数据类型（不带 VLAN 标签与 带 VLAN 标签）。 网桥 ID 类似 VLAN Group。 同一网桥 ID 是数据联通的前提 ，另一个条件就是终端所携带的 VLAN ID 是否一致。

2.标签 VLAN

在基于标签的 VLAN 中，端口通过绑定不同的网桥 ID，可以设置端口传输不同的 VLAN ID 数据 ，网桥 ID 是与 VLAN ID 绑定的。在相同的网桥 ID 里的端口 ，传输的数据所携带的 VLAN ID 是一致的。类似于 802.1Q vlan 中的 Trunk 口。

注：电脑只能在网桥为0且没有vlan配置的端口处进入交换机页面管理后台。

接下来介绍组网方案，可以对号入座。

组网方案一：

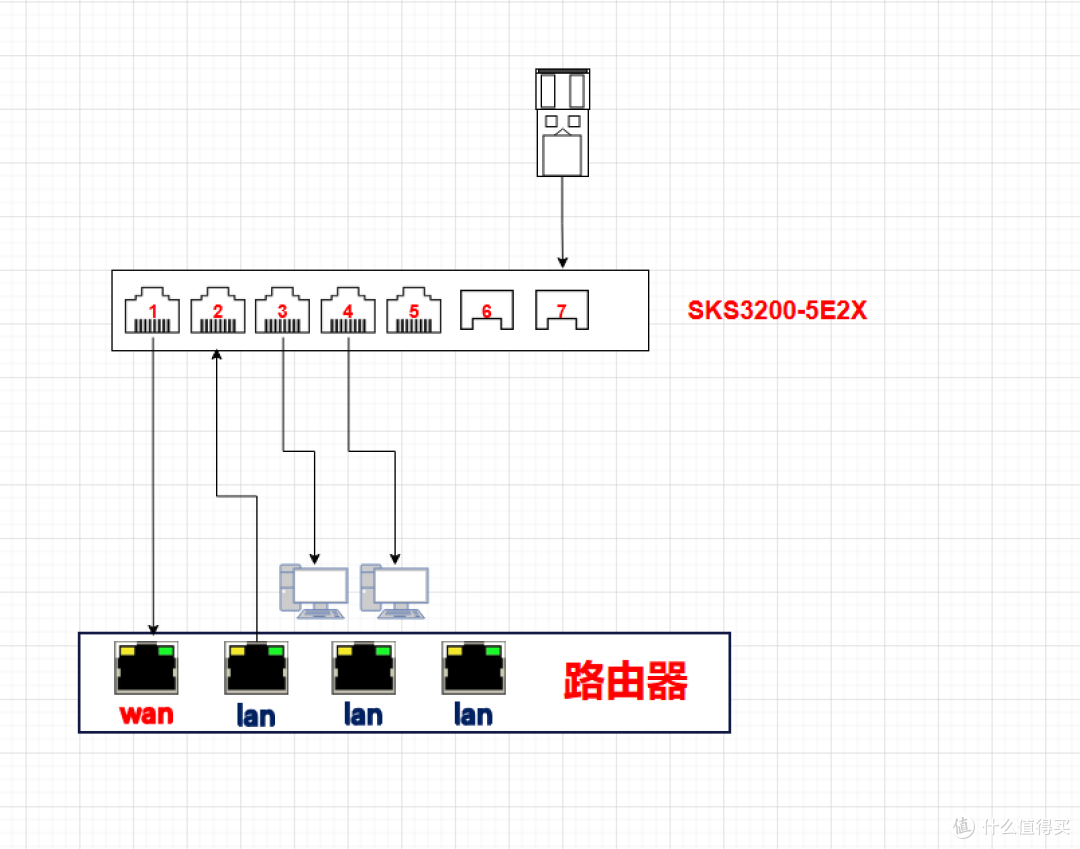

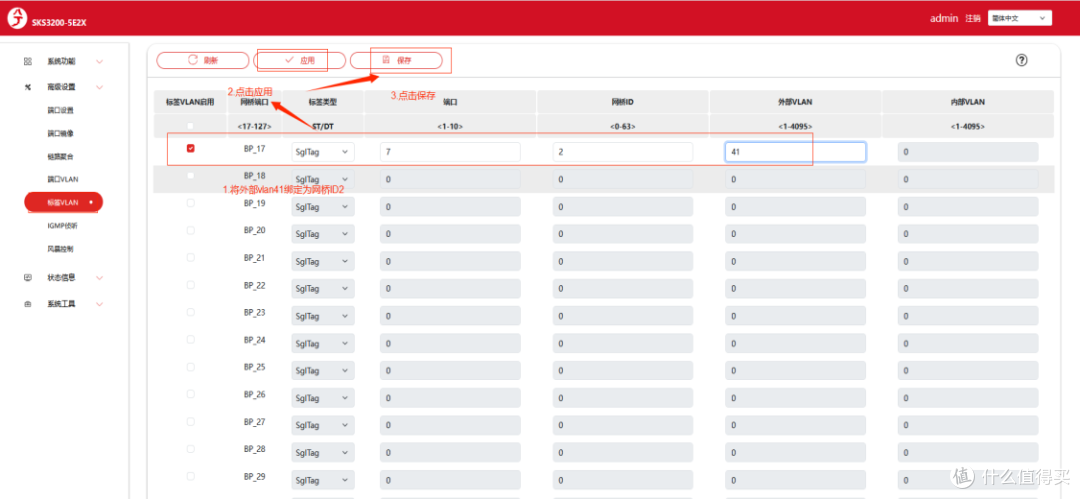

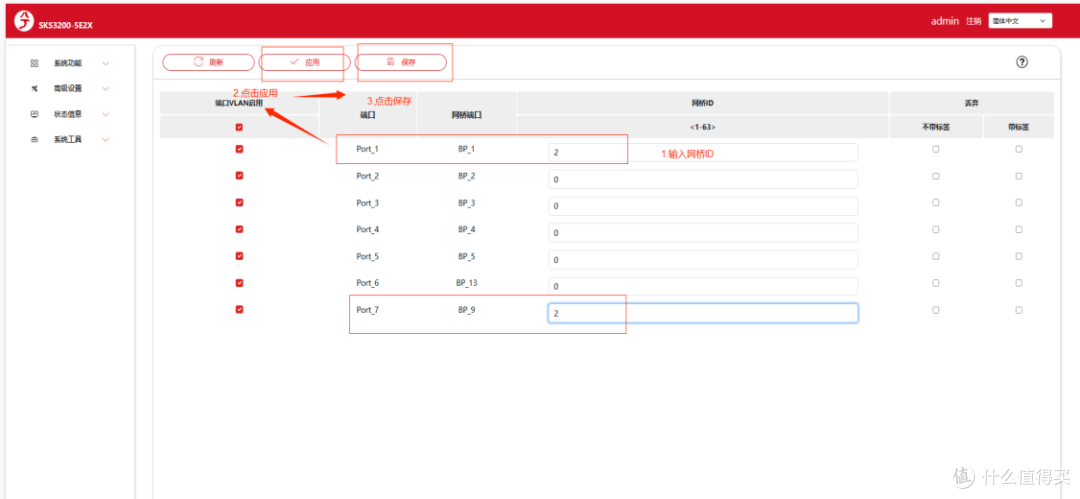

① 猫棒（光猫）桥接，连接交换机端口7（猫棒网络vlanid=41）

②路由拨号，路由器的 wan 口连接交换机端口 1来进行拨号，然后通过 lan 口，连接交换机端口 2，可以通过交换机来扩展端口。

组网方案二：

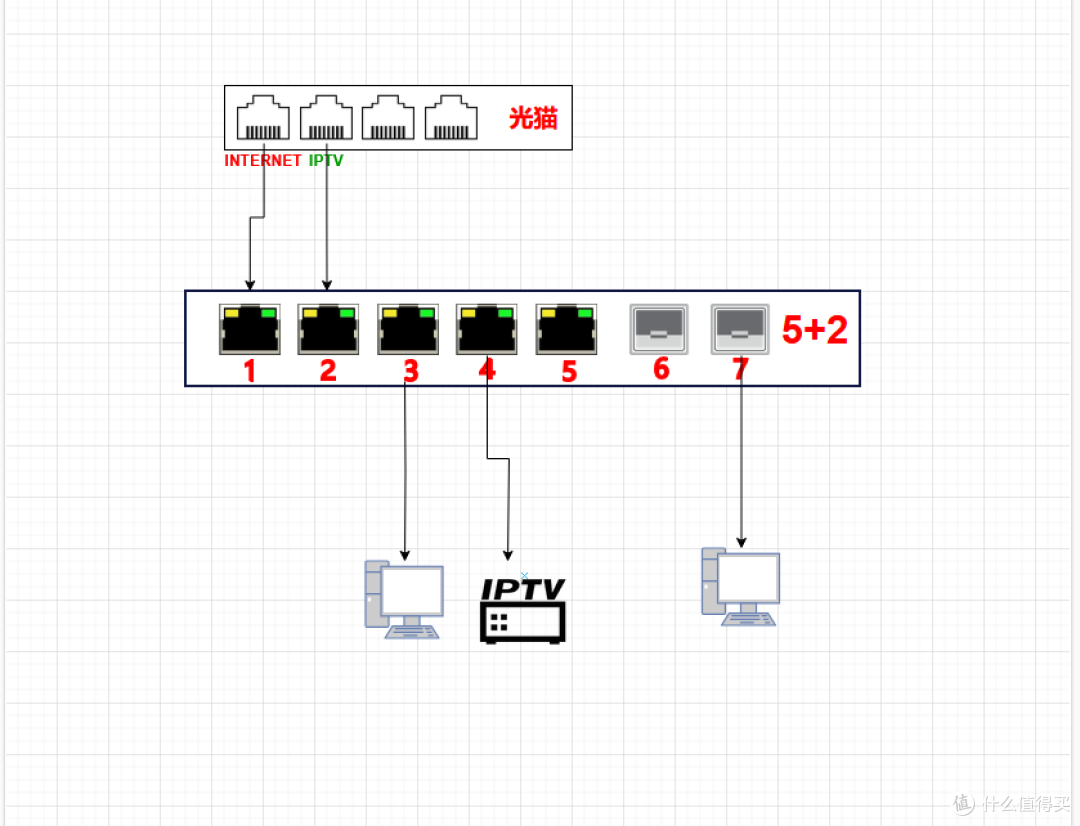

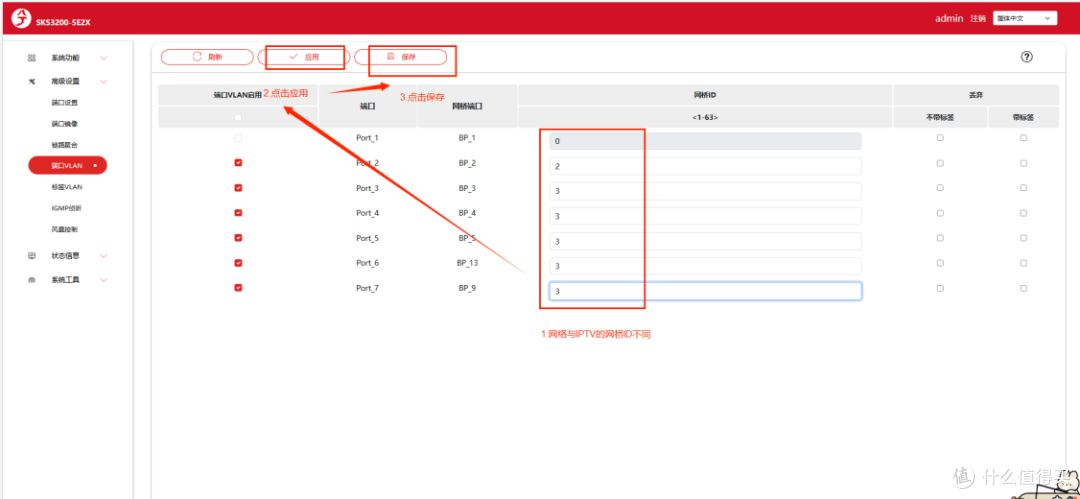

①光猫(可内置路由)，光猫的internet端口与IPTV分别接到交换机的端口1与端口2;

②交换机端口4与机顶盒连接，其余端口正常上网

组网方案三：

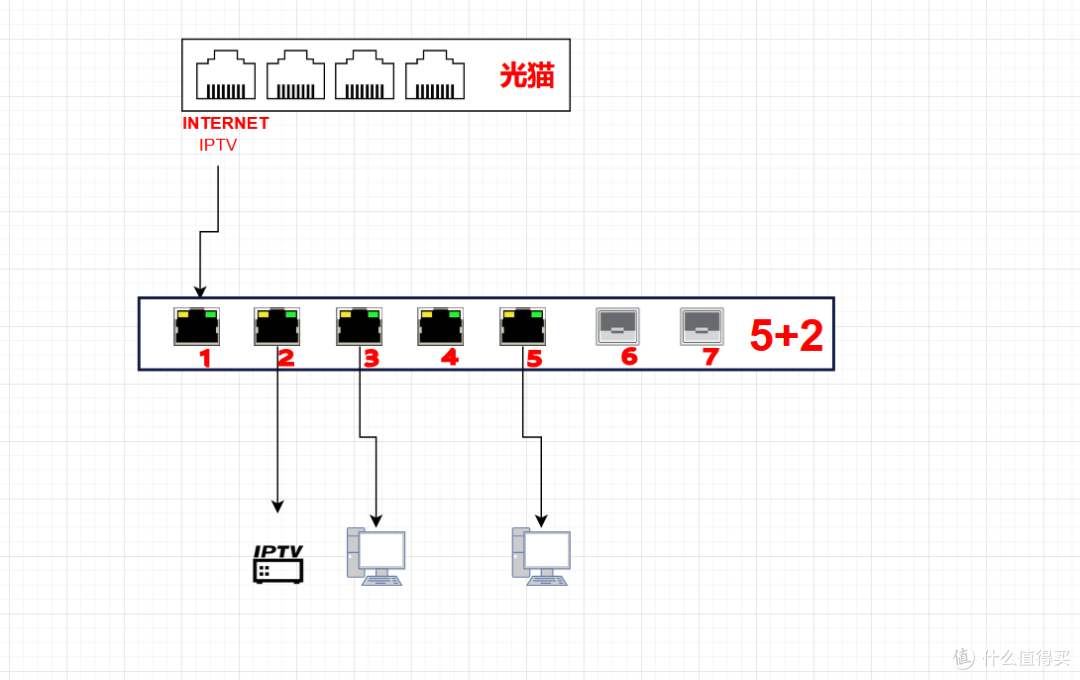

①光猫(可内置路由)，光猫的internet与IPTV都接到交换机的端口1（网络：vlan41，IPTV：vlan43 这个需要在光猫上进行设置将vlan41,43都绑定在同一个lan口）

②交换机端口2与机顶盒连接，其余端口正常上网

组网方案四:

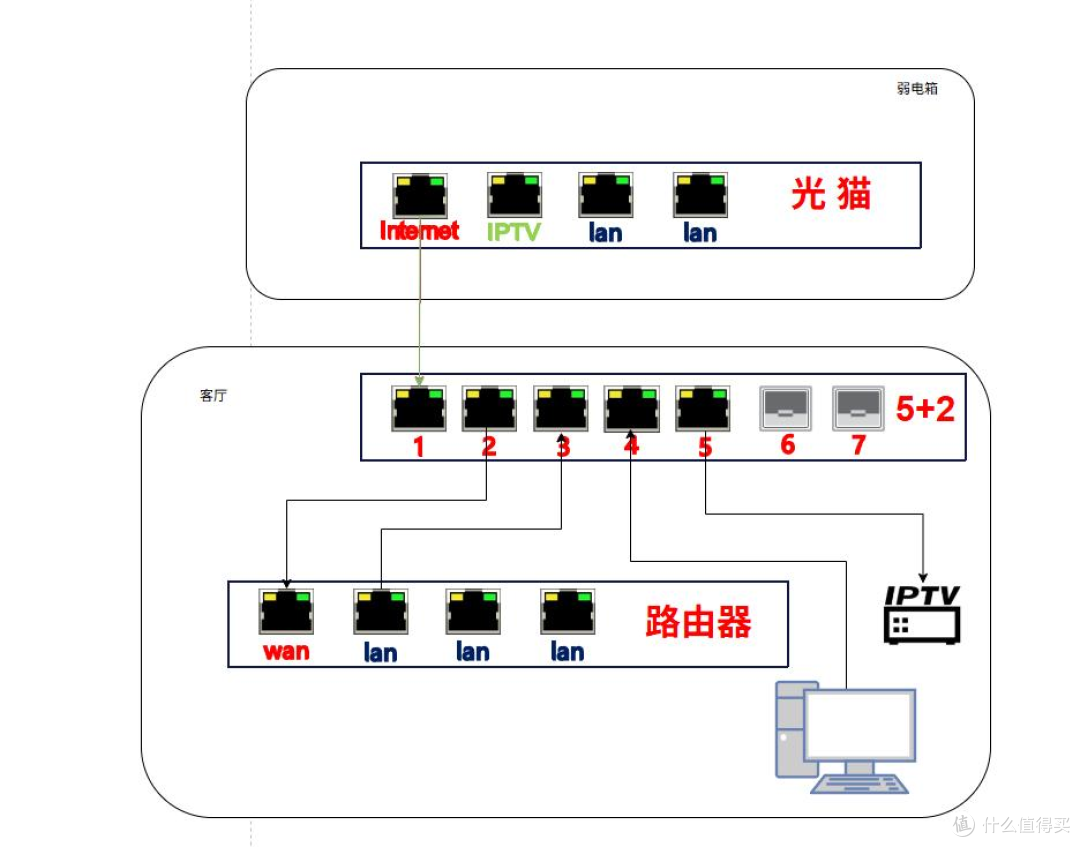

①光猫桥接，Internet 端口和 IPTV 绑定到一个端口并分别设置 vlan 连接到软

路由的网口上面。通过这条网线来传输拨号数据和 IPTV 数据。

②交换机通过划分 vlan，将 IPTV 和网络数据从端口 1 传输进入，端口 2 接收

网络数据，端口 5 接收 IPTV 数据用于连接 IPTV 盒子，观看电视节目。

③路由拨号，路由器的 wan 口连接交换机端口 2 来进行拨号，然后通过 lan 口

连接交换机端口 3，可以通过交换机来扩展端口。（网络vlan41.IPTVvlan43）

组网方案五：

①光猫改为桥接模式，网络口和IPTV口连接弱电箱的交换机。

②弱电箱交换机和客厅交换机通过一根线来实现网络和IPTV数据的传输，主路由通过网线连接客厅的交换机来接收光猫的网络数据，完成拨号上网，子路由改为AP模式，通过网线连接弱电箱的交换机上面，形成“有线回程”，避免无线信号干扰和带宽占用。并且所有端口都有网络。（网络vlan41,IPTV的vlan43）

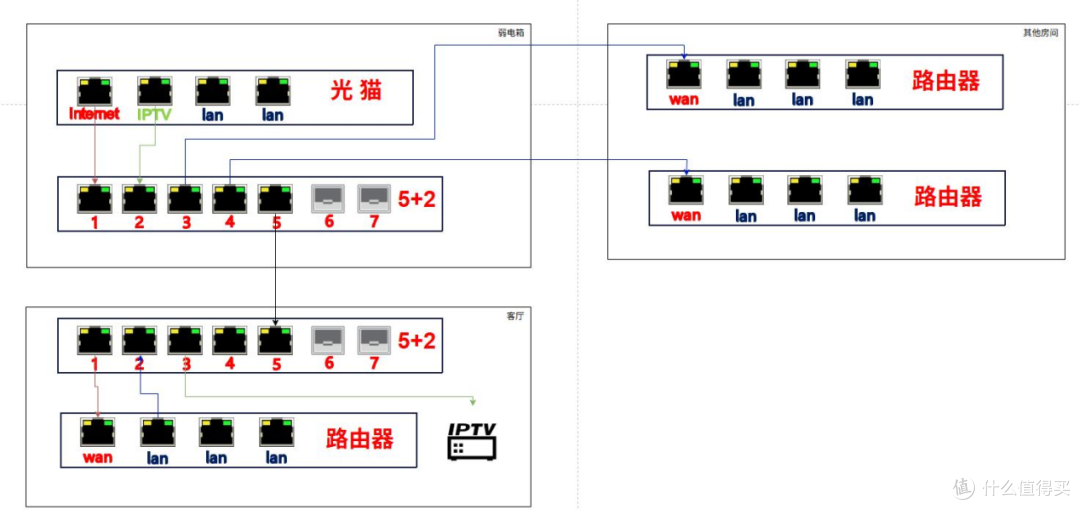

弱电箱的交换机(3200-5E2X)

客厅的交换机(3200-5E2X)

组网方案六：端口vlan与802.1Qvlan的交换机进行连接。

①光猫改为桥接模式，网络口和IPTV口连接弱电箱的交换机。

②弱电箱交换机和客厅交换机通过一根线来实现网络和IPTV数据的传输，主路由通过网线连接客厅的交换机来接收光猫的网络数据，完成拨号上网，子路由改为AP模式，通过网线连接弱电箱的交换机上面，形成“有线回程”，避免无线信号干扰和带宽占用。并且所有端口都有网络。（网络vlan41,IPTV的vlan43）

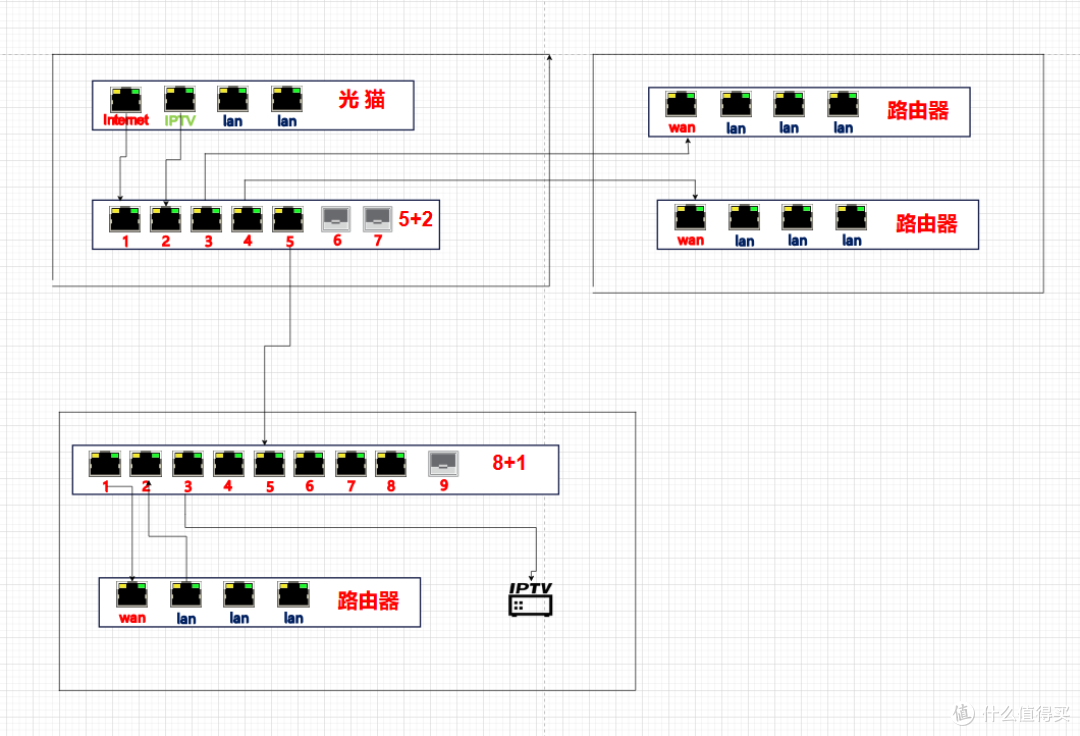

弱电箱的交换机(3200-5E2X)

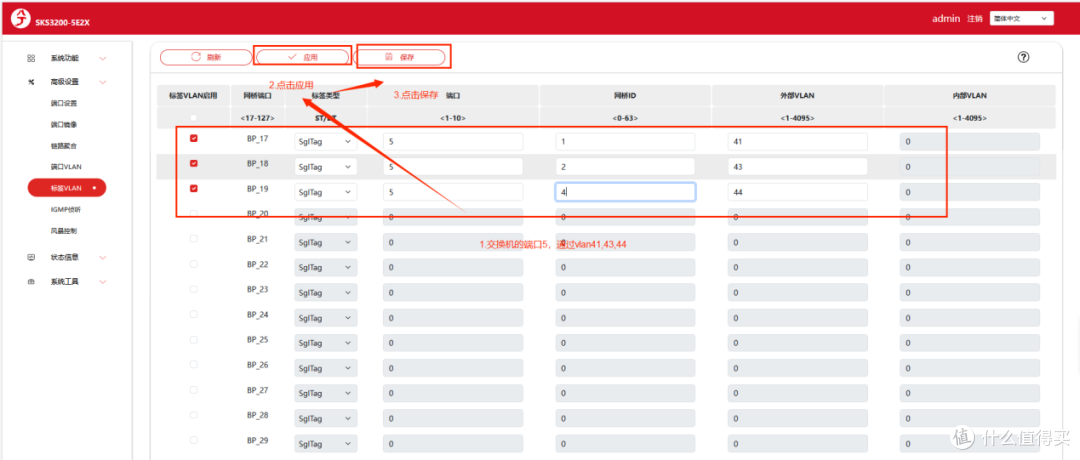

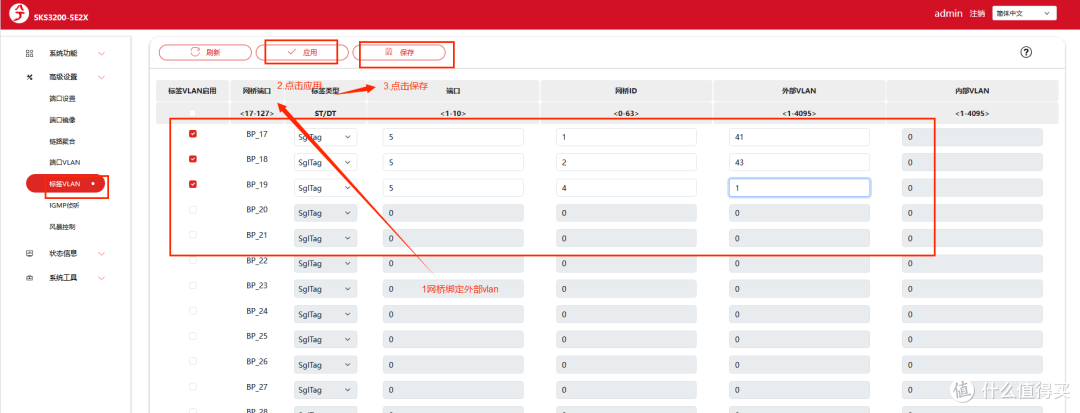

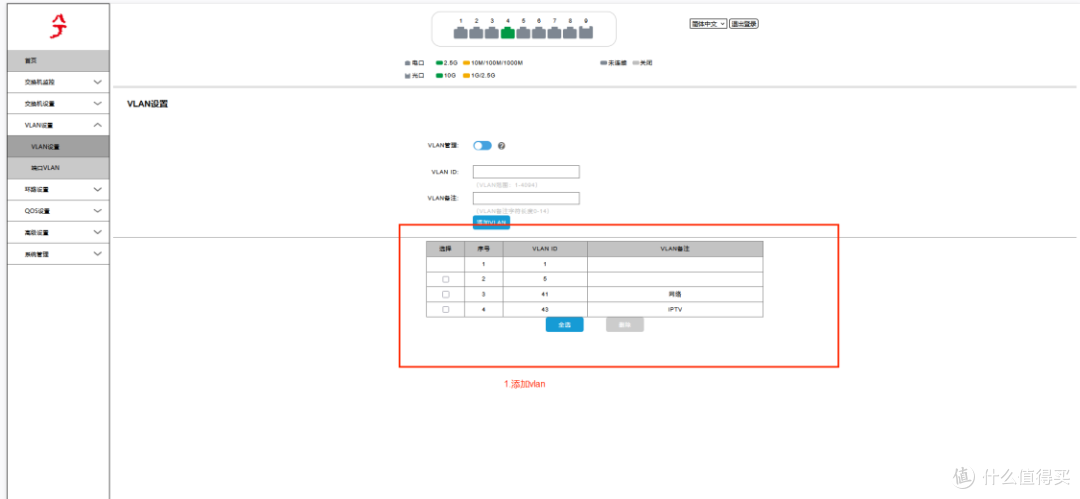

客厅的交换机

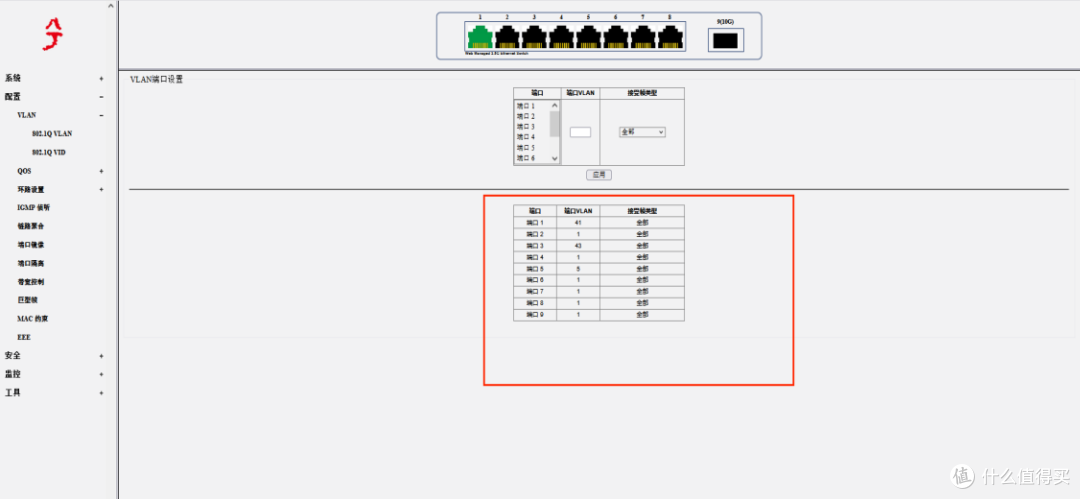

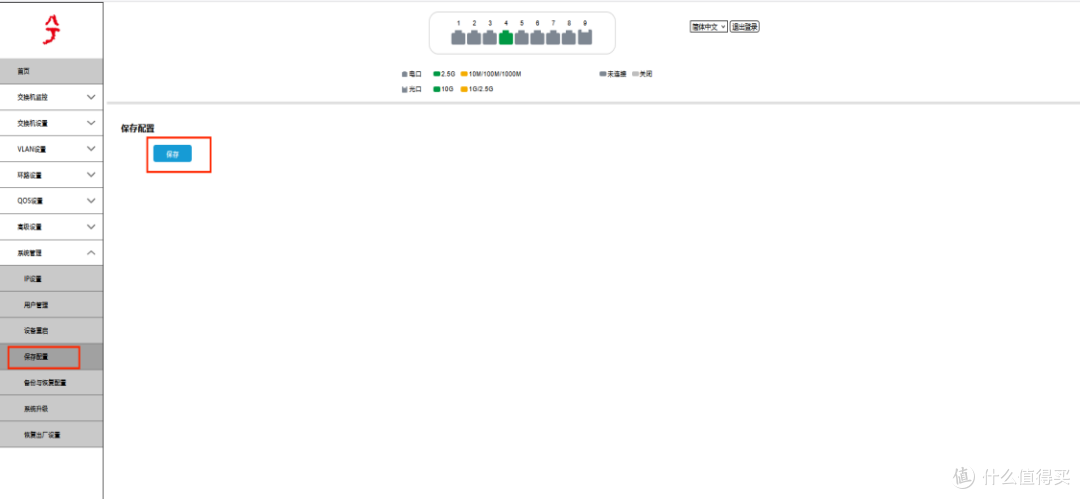

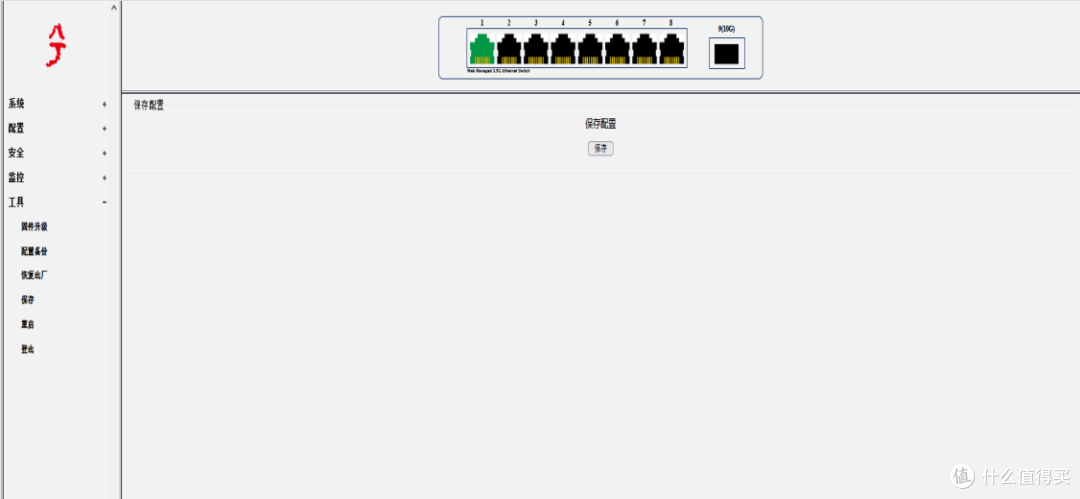

最后点击保存

组网方案七：端口vlan与access口连接

①光猫改为桥接模式，网络口和IPTV口连接弱电箱的交换机。

②弱电箱交换机和客厅交换机通过一根线来实现网络和IPTV数据的传输，主路由通过网线连接客厅的交换机来接收光猫的网络数据，完成拨号上网，子路由改为AP模式，通过网线连接弱电箱的交换机上面，形成“有线回程”，避免无线信号干扰和带宽占用。并且所有端口都有网络。（网络vlan41,IPTV的vlan43）

弱电箱的交换机（3200-5E2X）

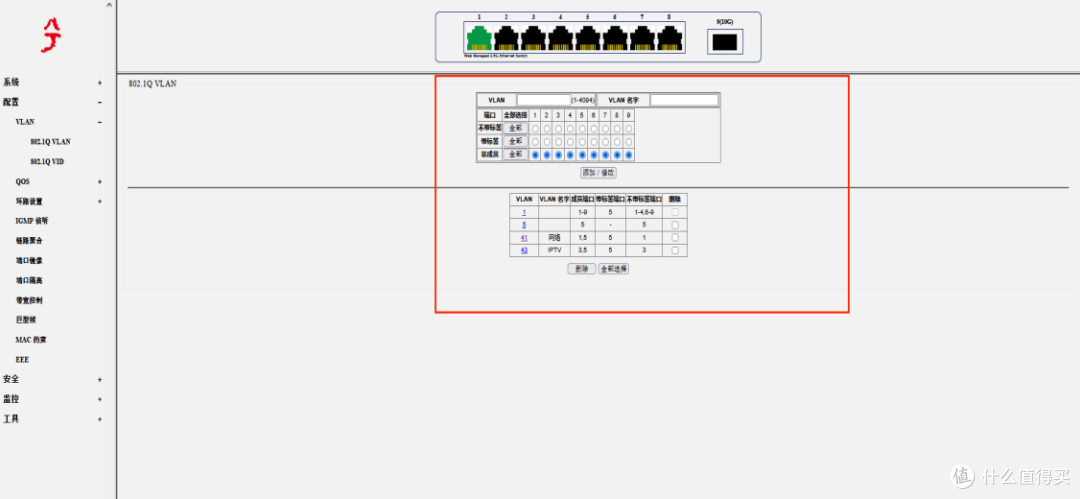

客厅的交换机

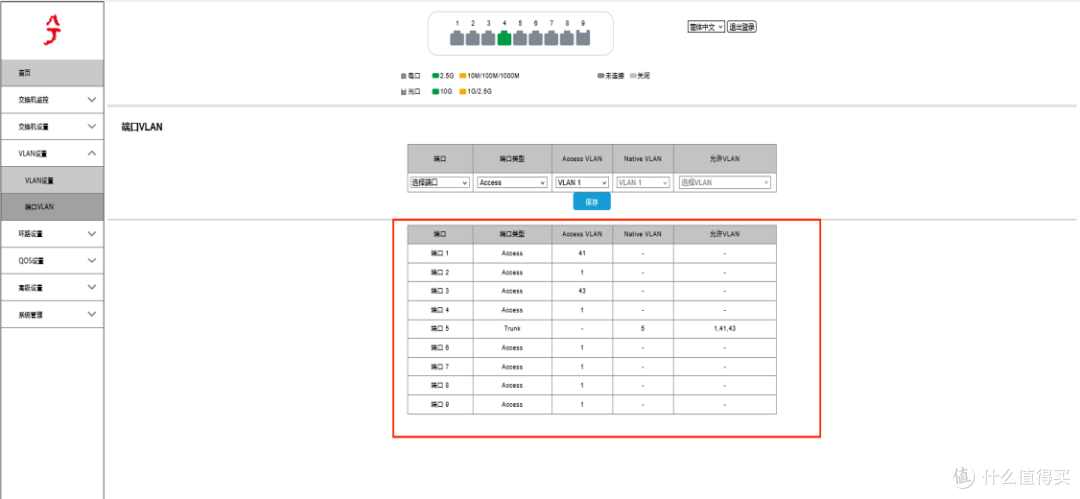

最后一定要点击保存

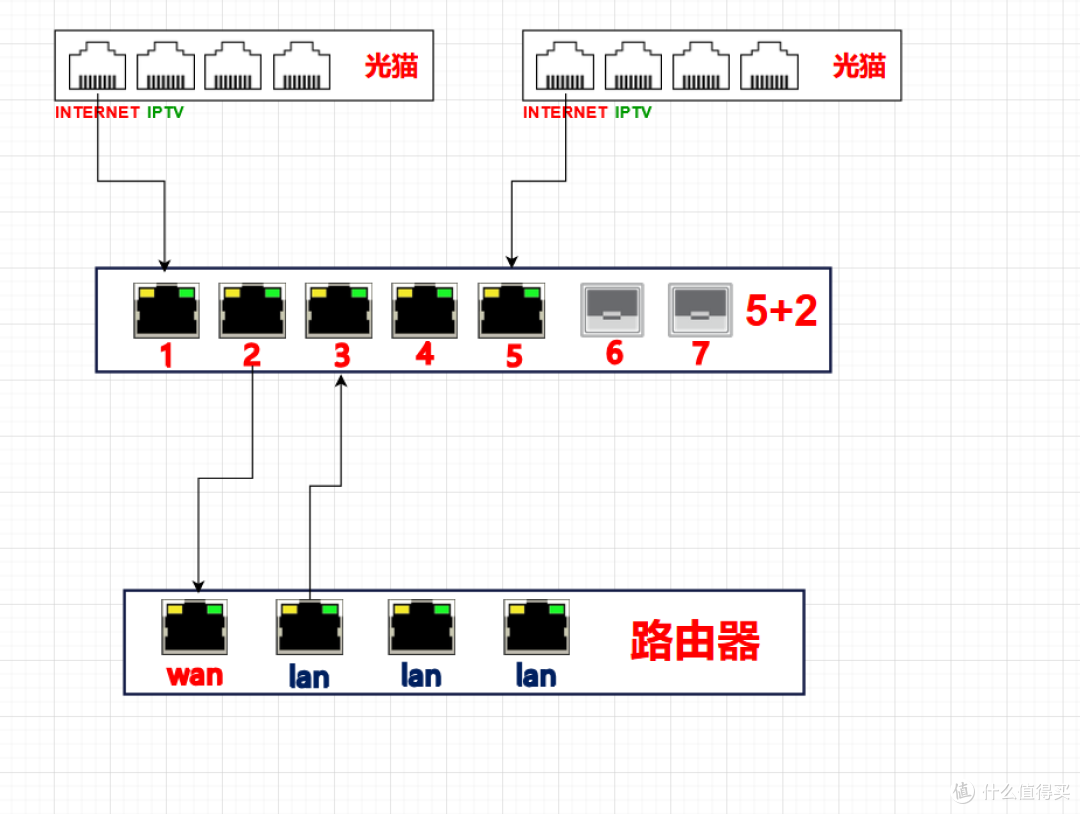

组网方案八：宽带汇聚

①光猫桥接，软路由拨号。

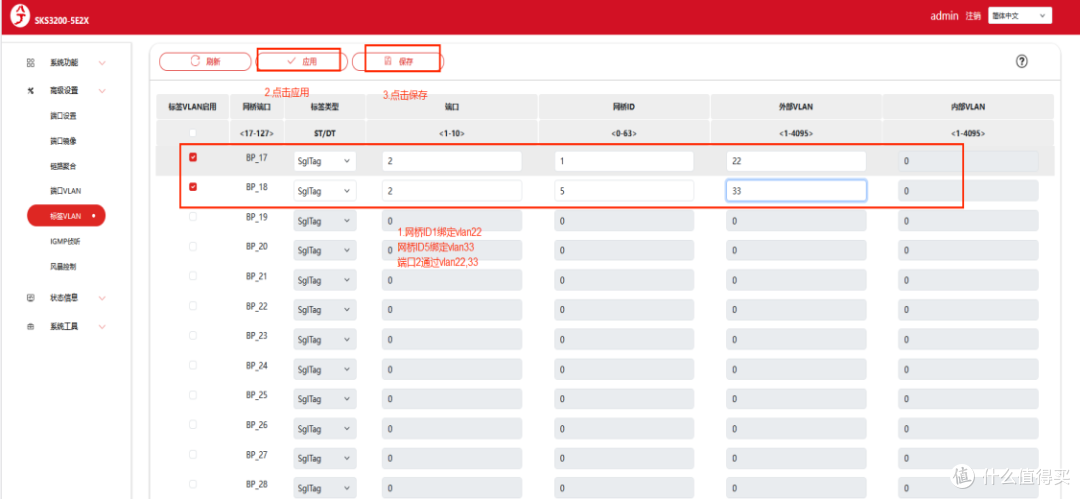

②光猫1网络vlan22，光猫2网络vlan33。交换机端口2连接路由器的WAN口,lan口回接，其他端口有网。
