智融SW3538加持！Power Pi D140AC 140W快充模块评测

前言

Power Pi作为深耕电源解决方案的创新品牌，以“极致集成、稳定高效”为核心，凭借前沿芯片技术与精密设计，为多场景提供高可靠性快充模块，在行业内积累了良好口碑。针对大功率终端补能需求，Power Pi推出D140AC快充模块，以突破性规格重塑体验，兼容DC6-32V宽压输入，适配车载、户外储能等多元场景，1A1C双端口兼顾实用与灵活，USB-C口具备20V7A 140W大功率输出，满足高性能设备需求，USB-A口适配日常数码设备，双口协同无干扰。

该模块核心搭载智融SW3538芯片，配合铝基板导热设计，兼顾高功率密度与稳定散热，内置多重安全机制保驾护航。Power Pi D140AC既是品牌在大功率领域的力作，也为行业及个人用户提供了更高效可靠的电源方案。

下面跟随充电头网一同来看一下这款Power Pi D140AC实力究竟如何。

产品开箱

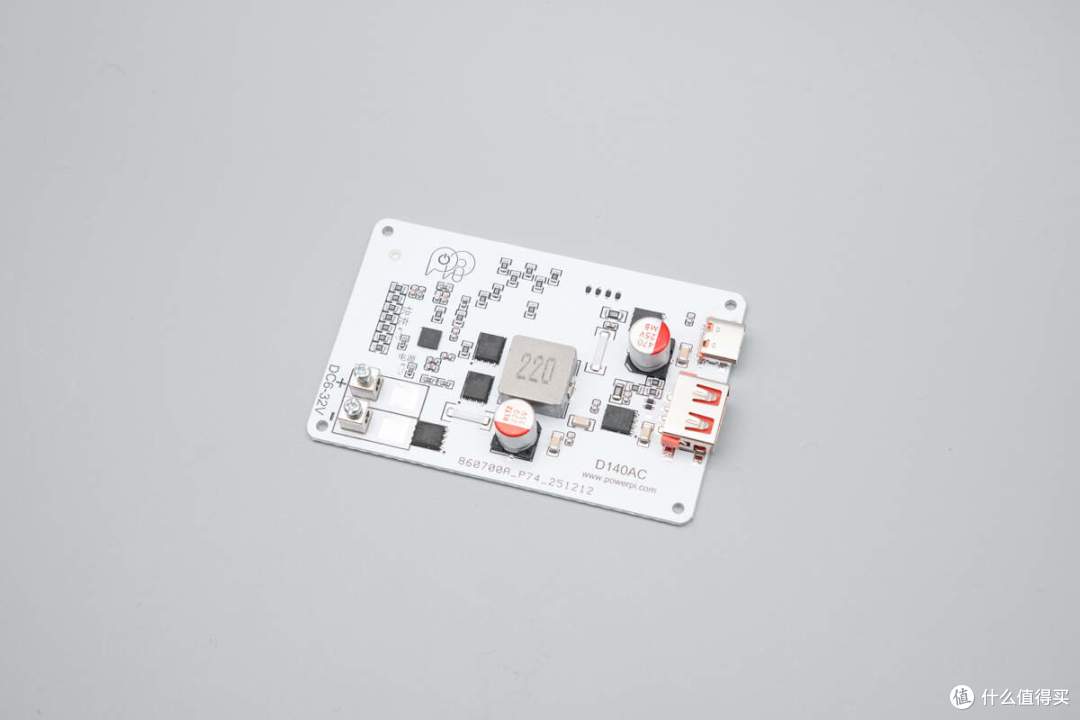

Power Pi D140AC外观仅卡片大小，元器件布局精简，支持DC6-32V宽压输入，能实现140W大功率输出。

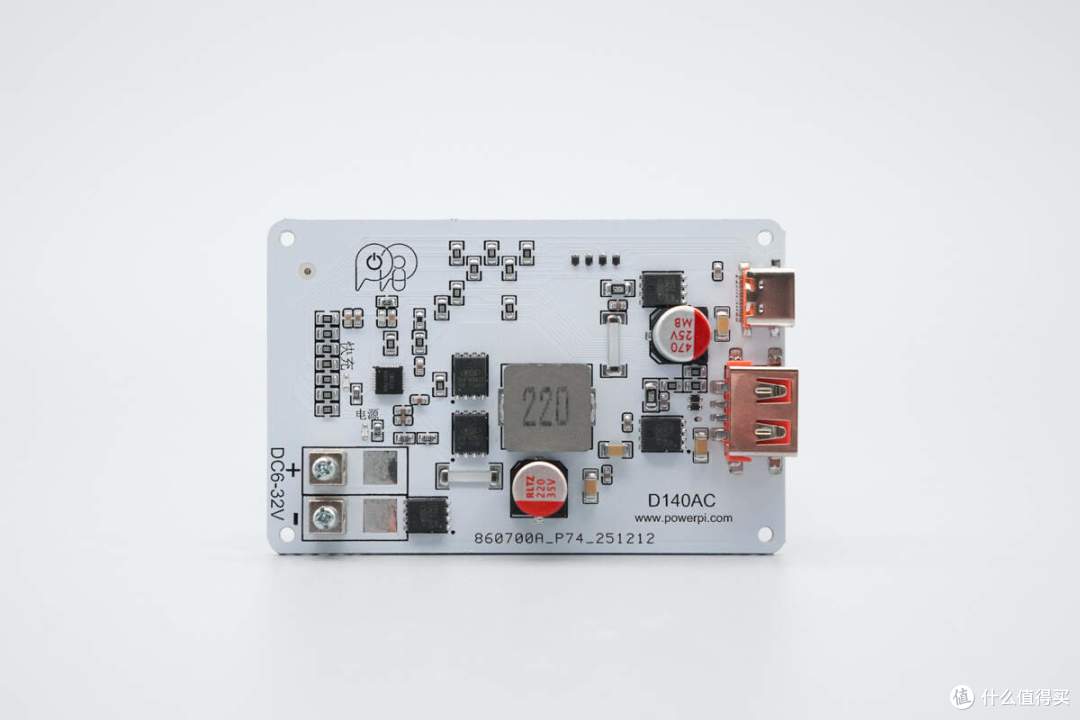

PCBA正面配置智融SW3538快充控制芯片，芯片集成 7A 同步降压变换器与 A+C 双口协议管理，外围配置固态电容以及合金电感等元器件。上方印有Power Pi logo，下方则印有产品型号以及官网信息，四周均留有固定穿孔。

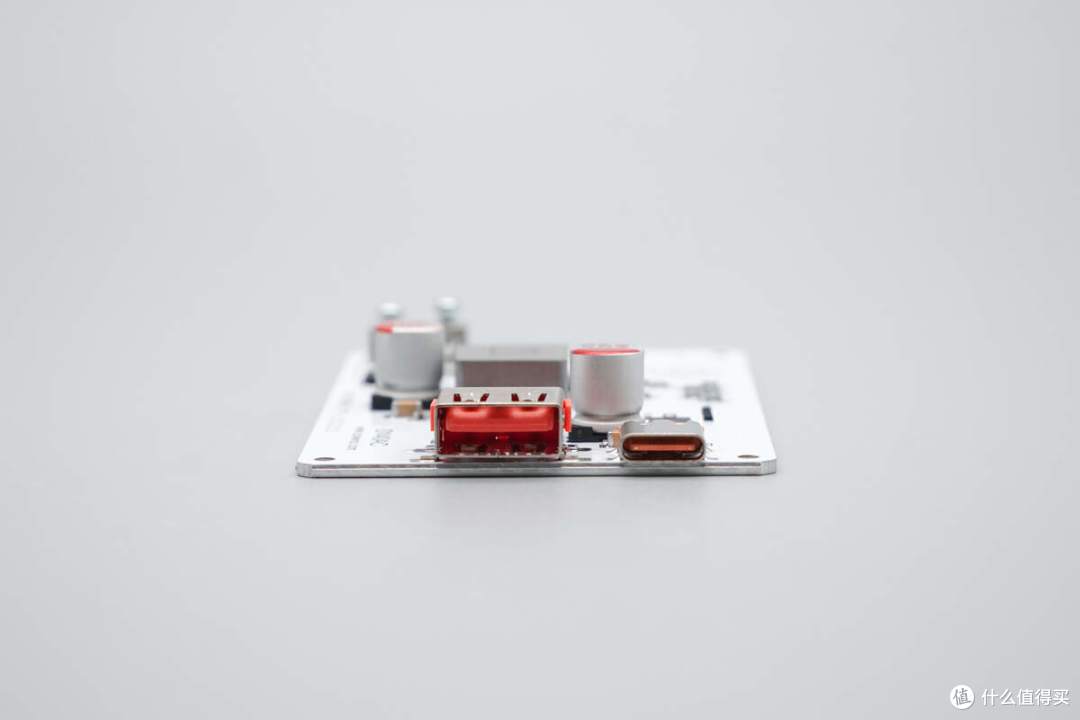

输出端口配置1C1A双口，其中USB-C最大支持20V 7A 140W输出，USB-A为22.5W输出。

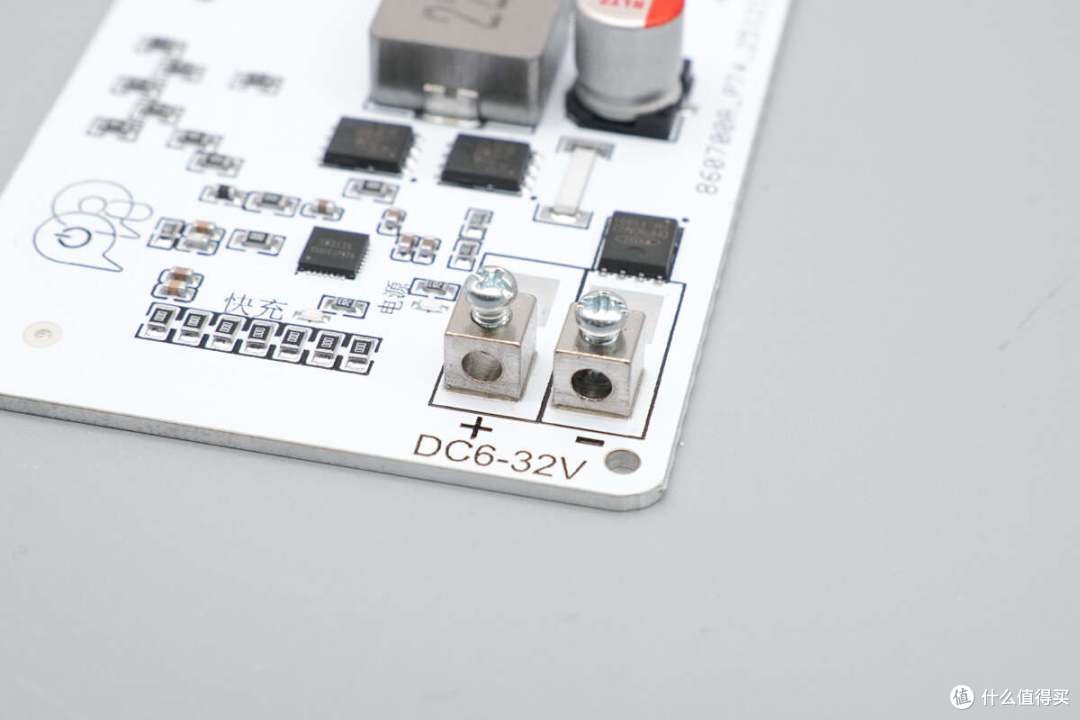

接线端子处丝印接线定义及参数信息，工作输入电压范围为6V至30V，适用范围广。

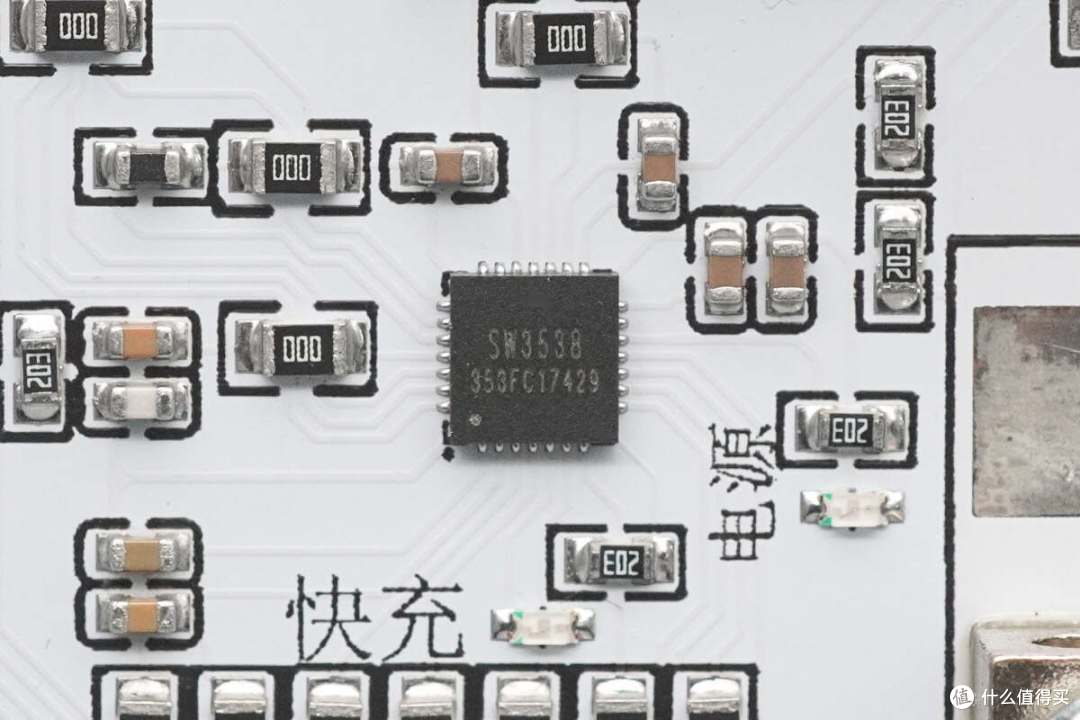

智融SW3538

SW3538 是智融推出的高集成多协议双口快充控制芯片，单芯片集成 7A 同步降压变换器与 A+C 双口协议管理，最大支持 140W 输出，适配 12–30V 直流输入场景，外围极简、保护全面，适合车充 / 桌面快充 / 多口扩展坞。

PCBA背面为铝板，在散热方面拥有不错的效果。

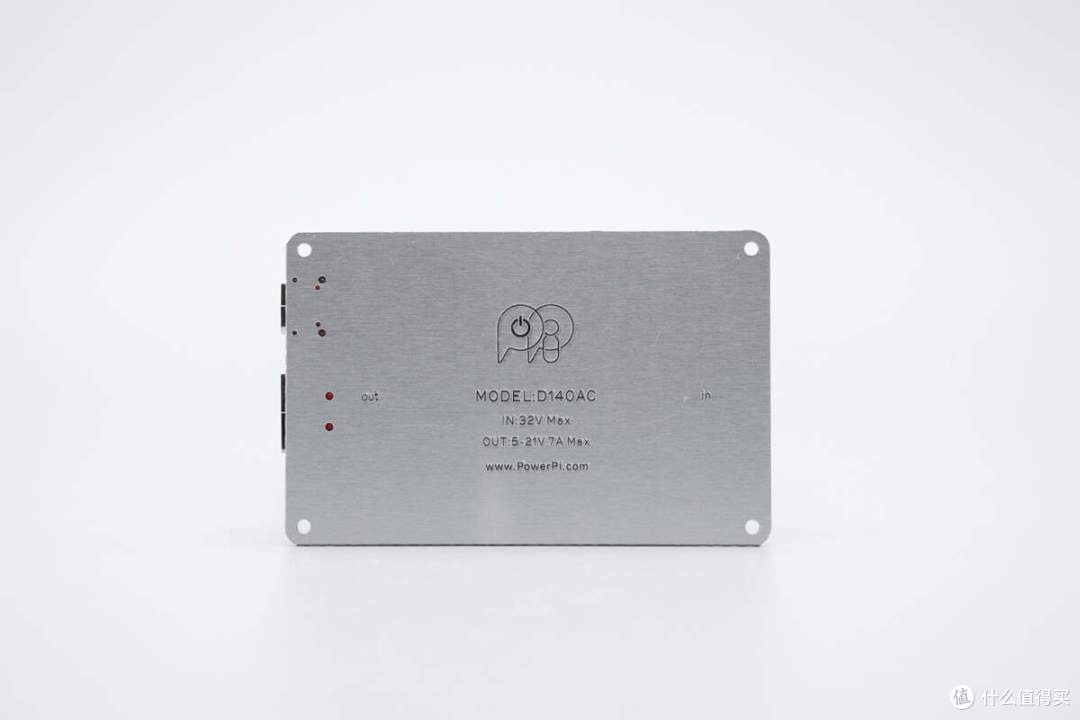

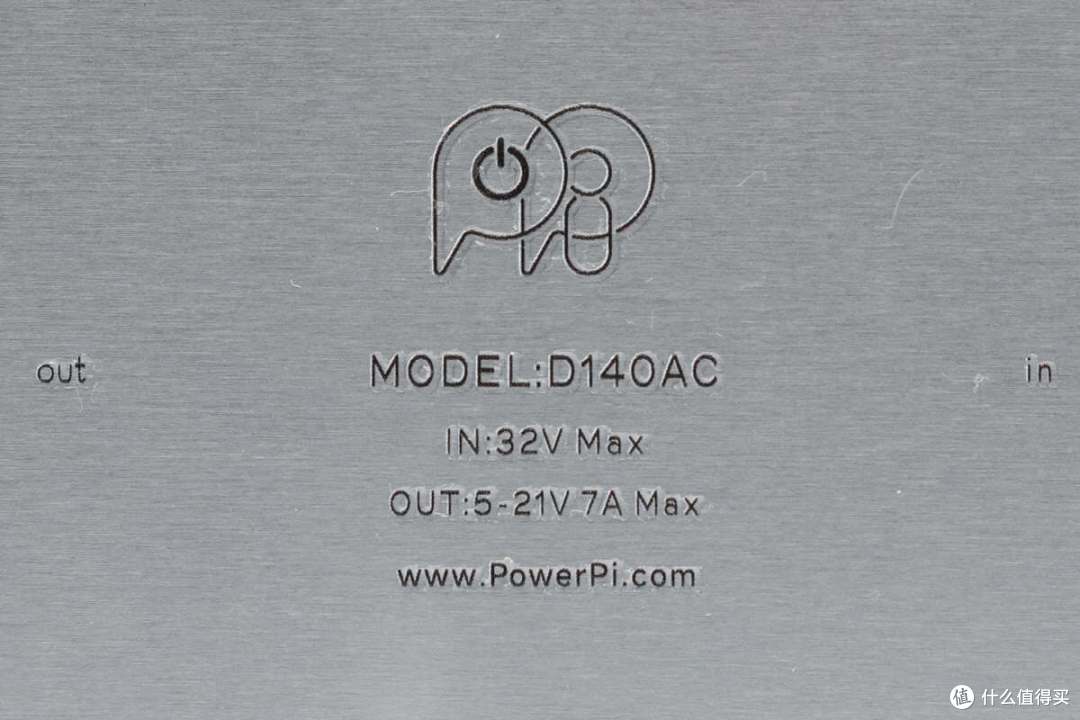

背面丝印产品信息参数，左右两边分别印有“out、in”输出/输入方向。

MODLE：D140AC

IN：32V Max

OUT：5-21V 7A Max

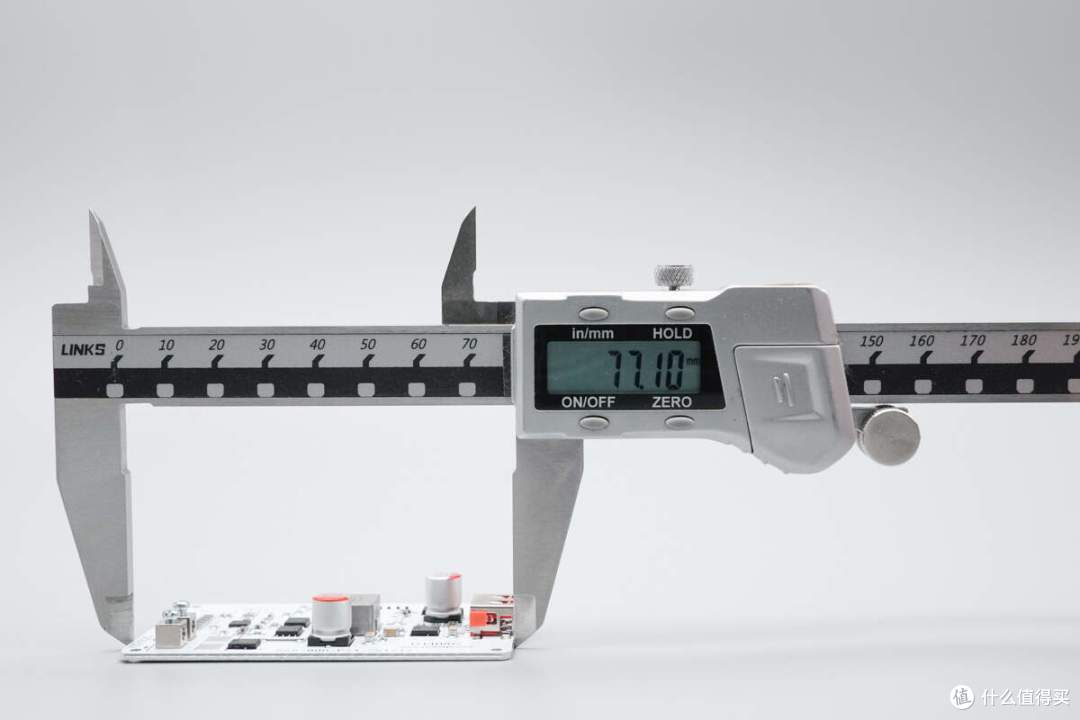

实测PCBA板长度约为77.10mm。

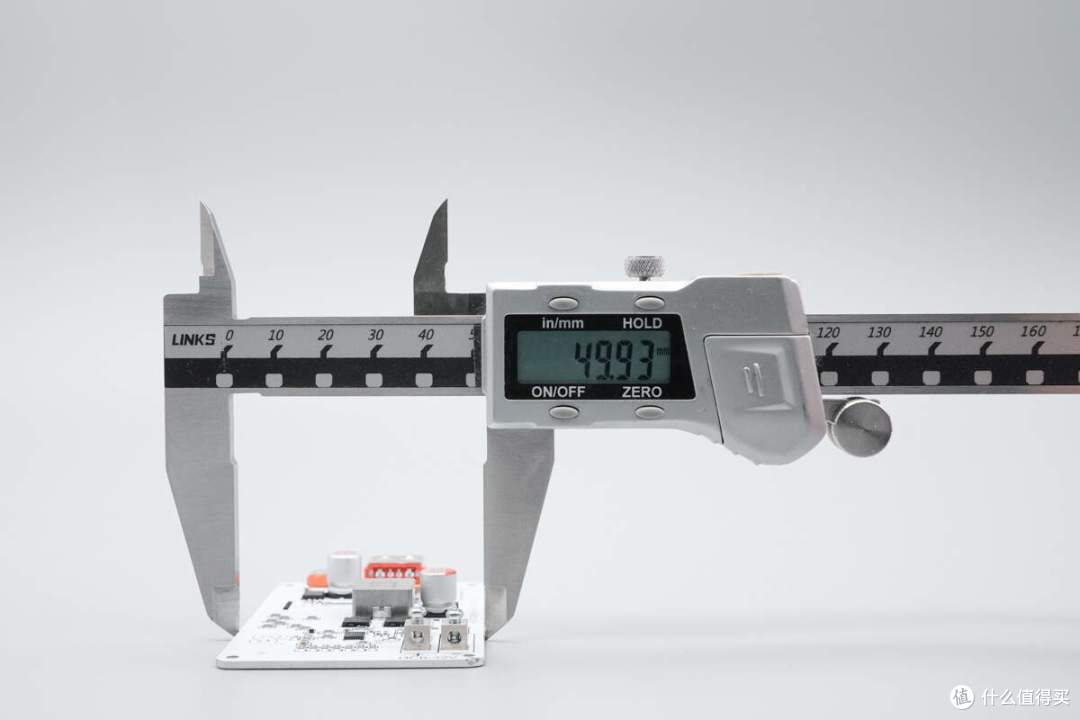

实测PCBA板宽度约为49.93mm。

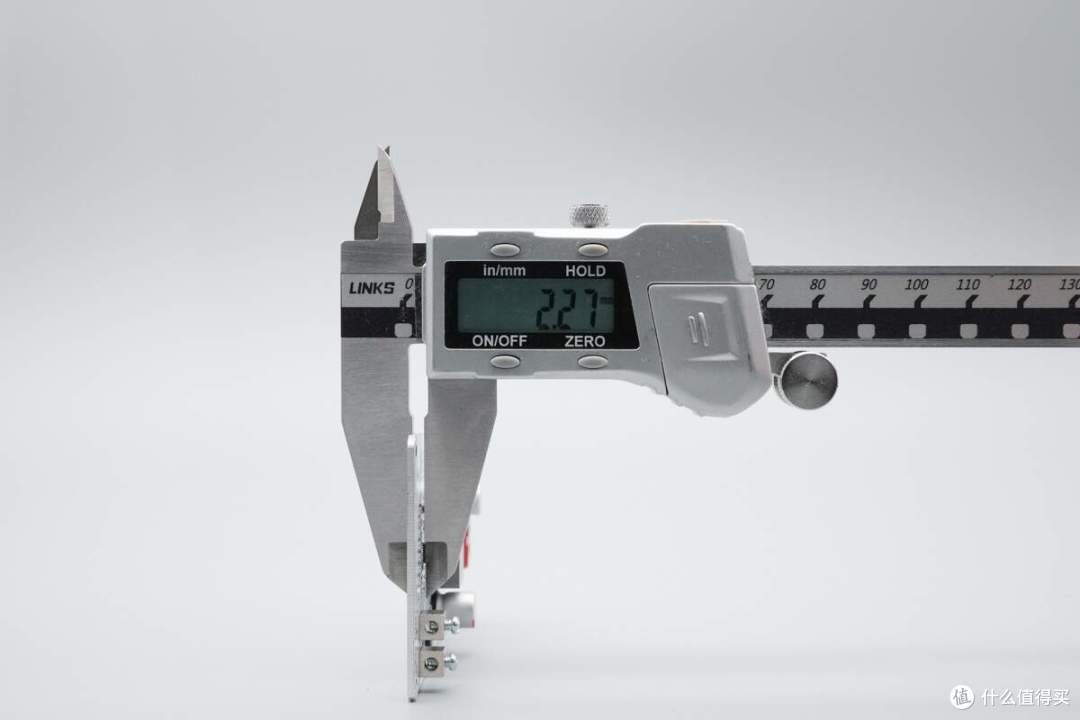

PCBA厚度约为2.27mm。

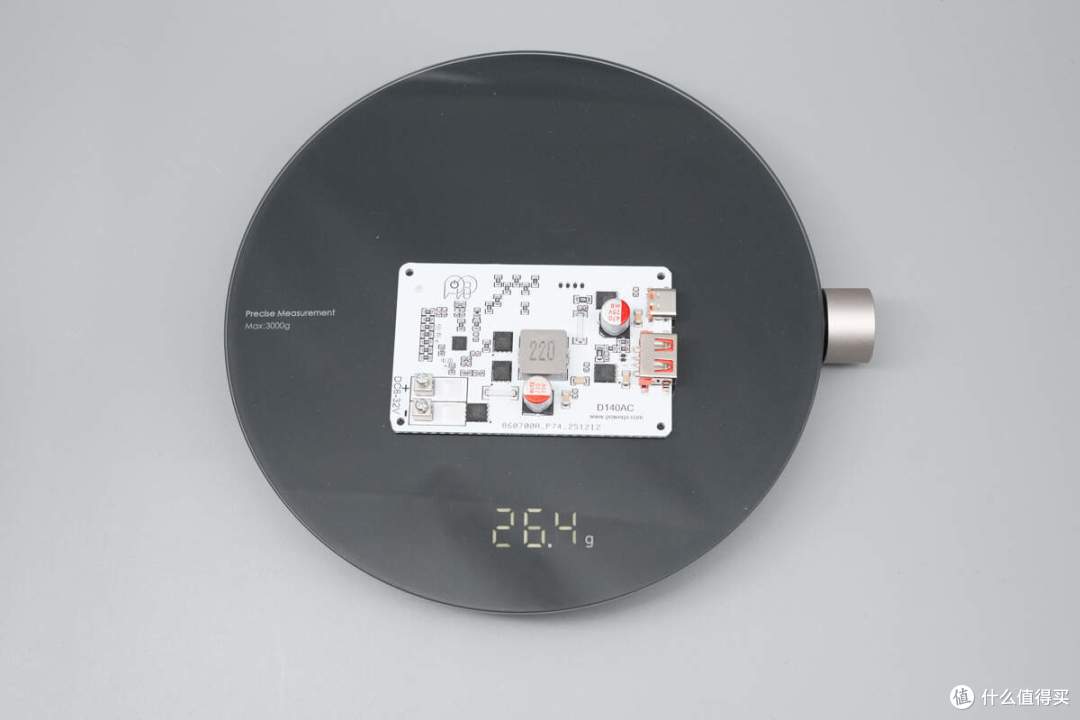

该方案重量约为26.4g。

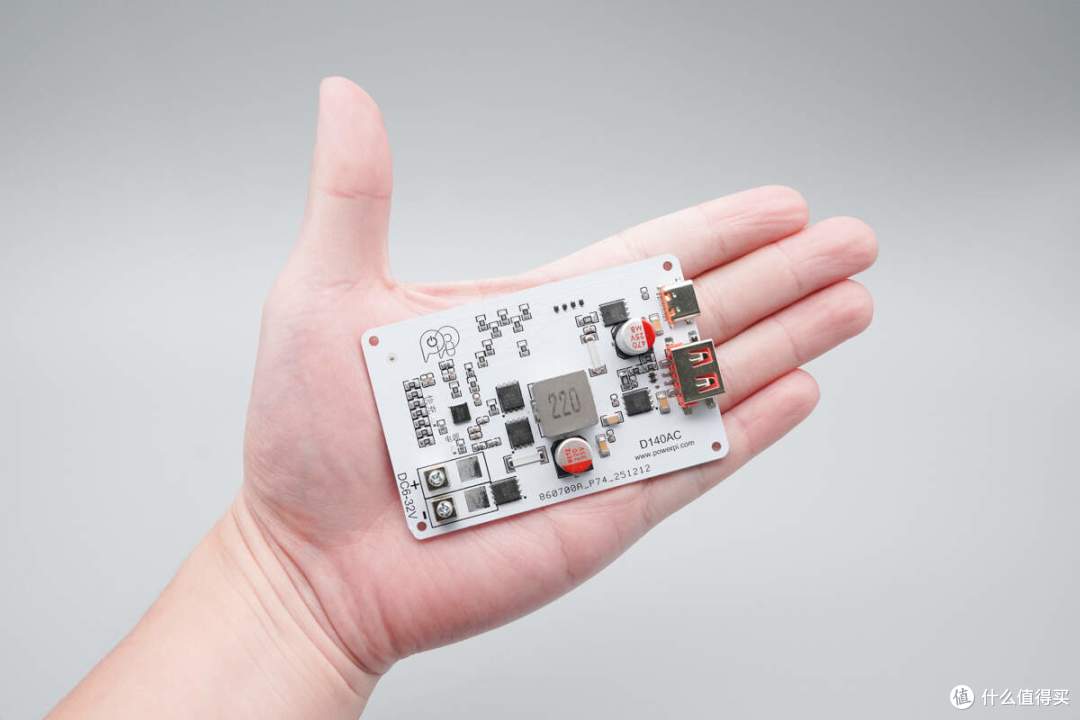

拿在手中十分轻巧。

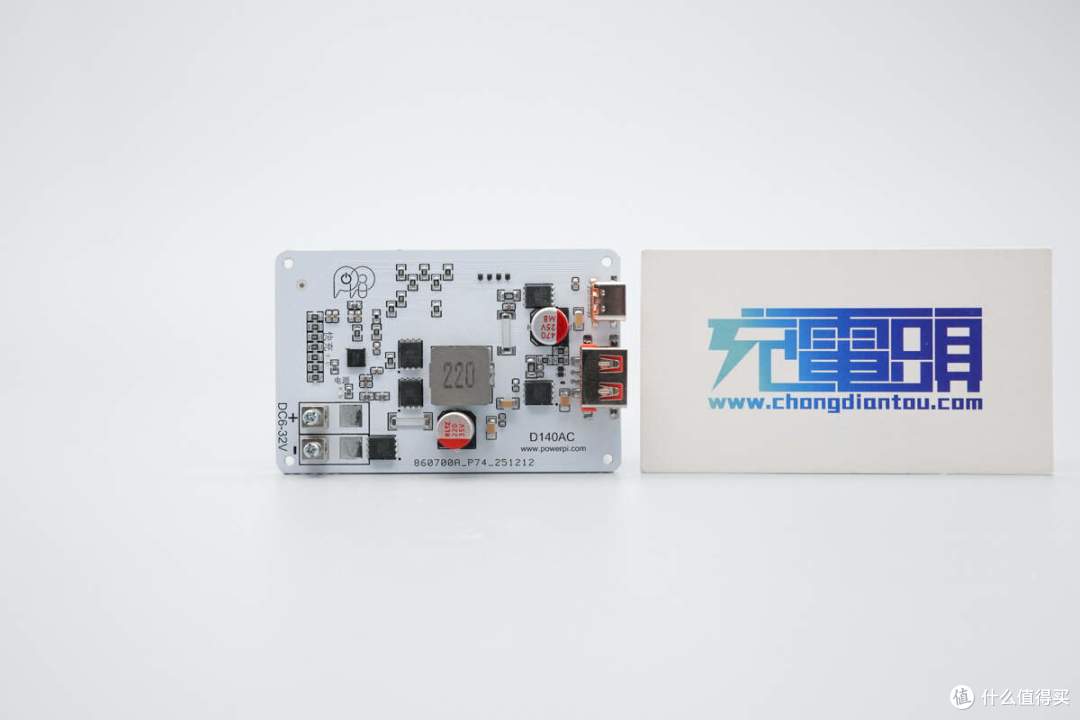

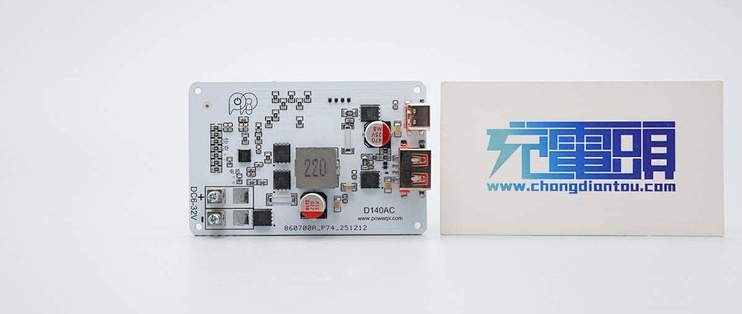

与普通名片相比还要小一些。

协议测试

使用POWER-Z P240测试仪提供32V电源，来看看POWER-Z KM003C实测具备哪些充电协议。

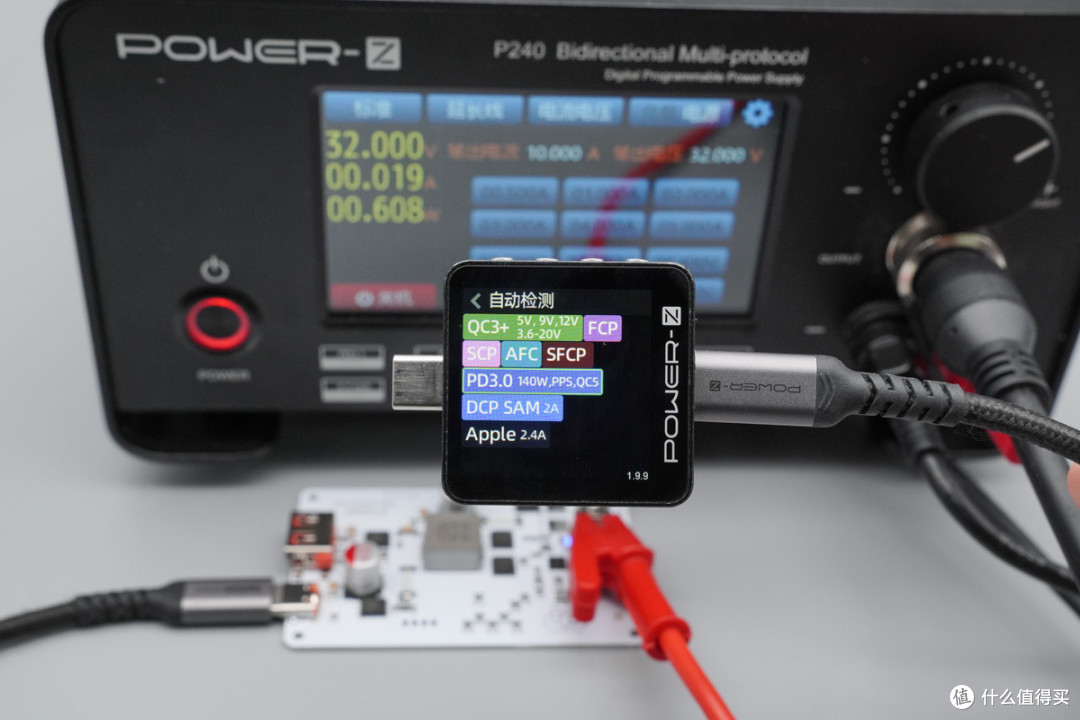

使用POWER-Z KM003C 读取 USB-C 端口快充协议，实测支持 QC3+、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC5、DCP、SAM 2A和Apple2.4A等充电协议。

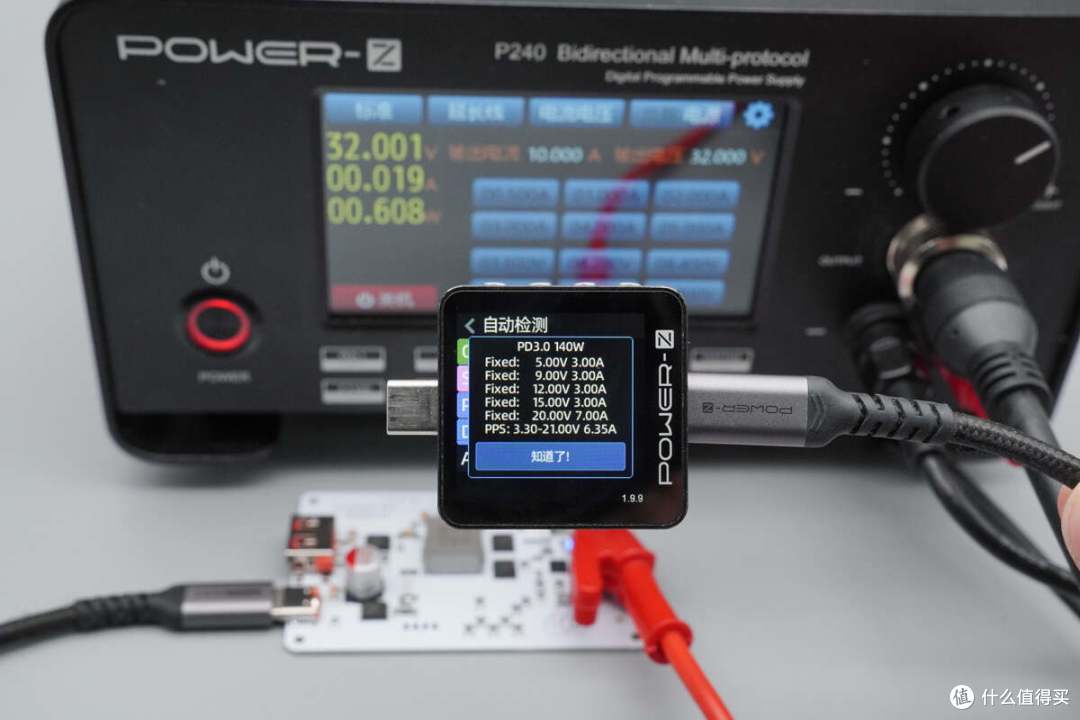

PDO报文方面，端口支持 5V/3A、9V/3A、12V/3A、15V/3A 、20V/7A五组固定电压及一组3.3-21V/6.35A的PPS档位。

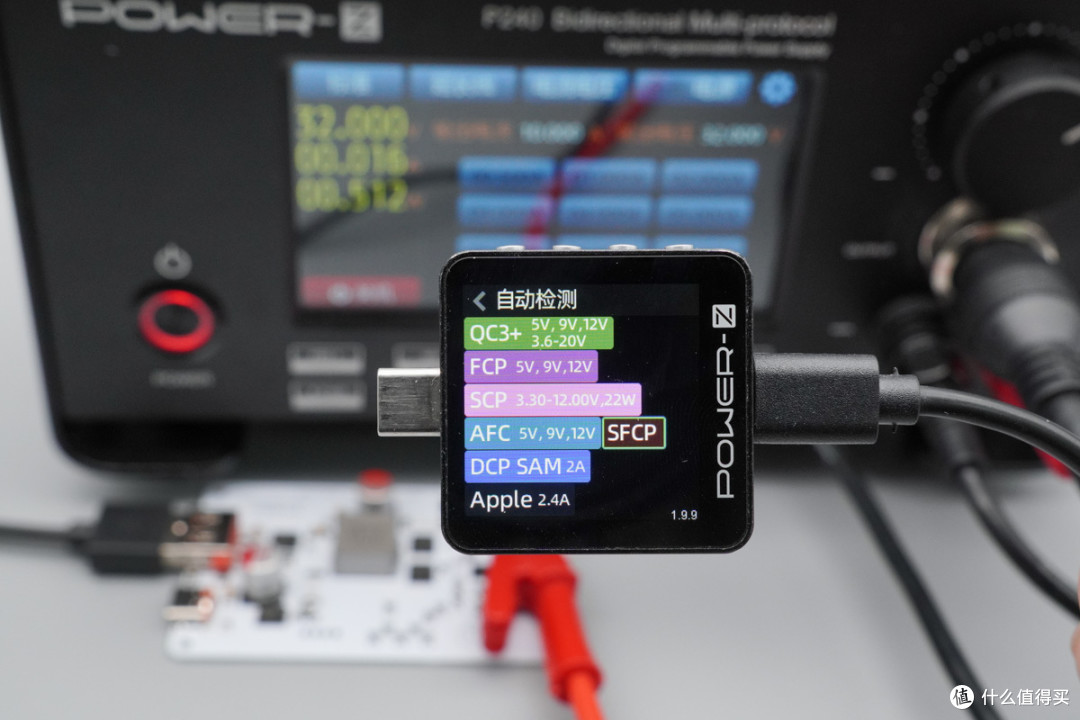

再来看看USB-A口的协议，使用POWER-Z KM003C 读取 USB-A 端口快充协议，实测支持 QC3+、FCP、SCP、AFC、SFCP、DCP、SAM 2A和Apple2.4A等充电协议。

设备兼容性测试

兼容性测试环节可以清楚的得知充电器为各个设备的充电情况，充电头网会使用十几款设备搭配充电器进行测试，为读者呈现真实的测试数据。

下面，我们使用POWER-Z P240为Power Pi D140AC设置30V供电。

USB-C

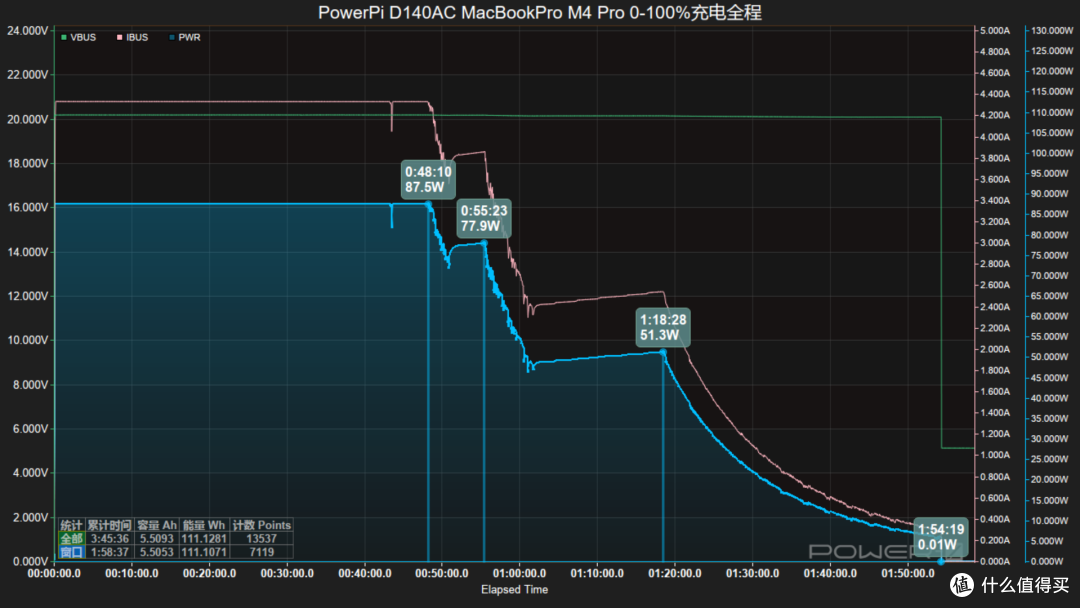

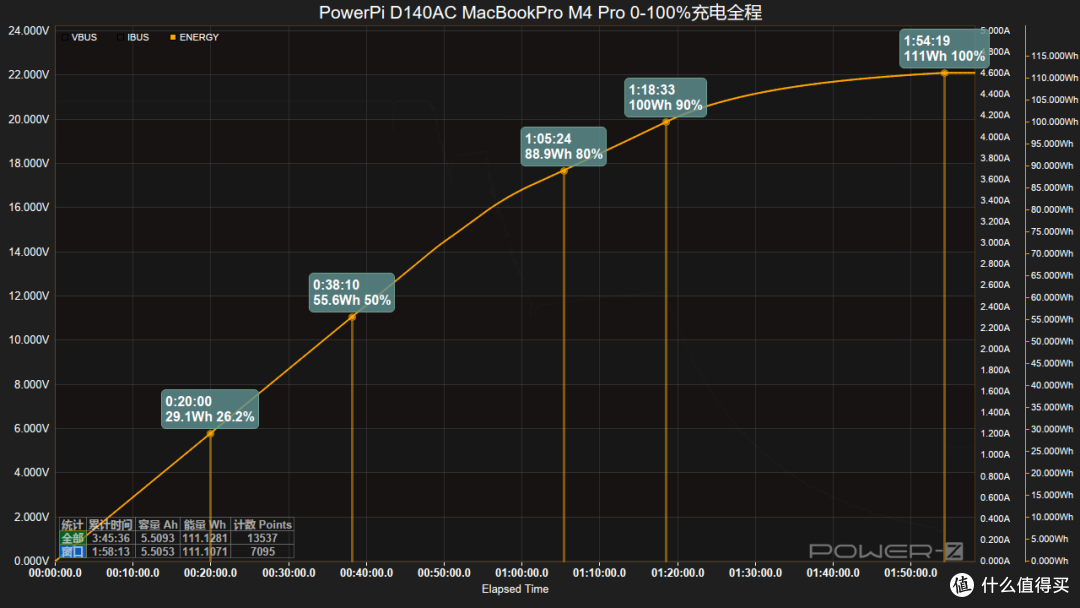

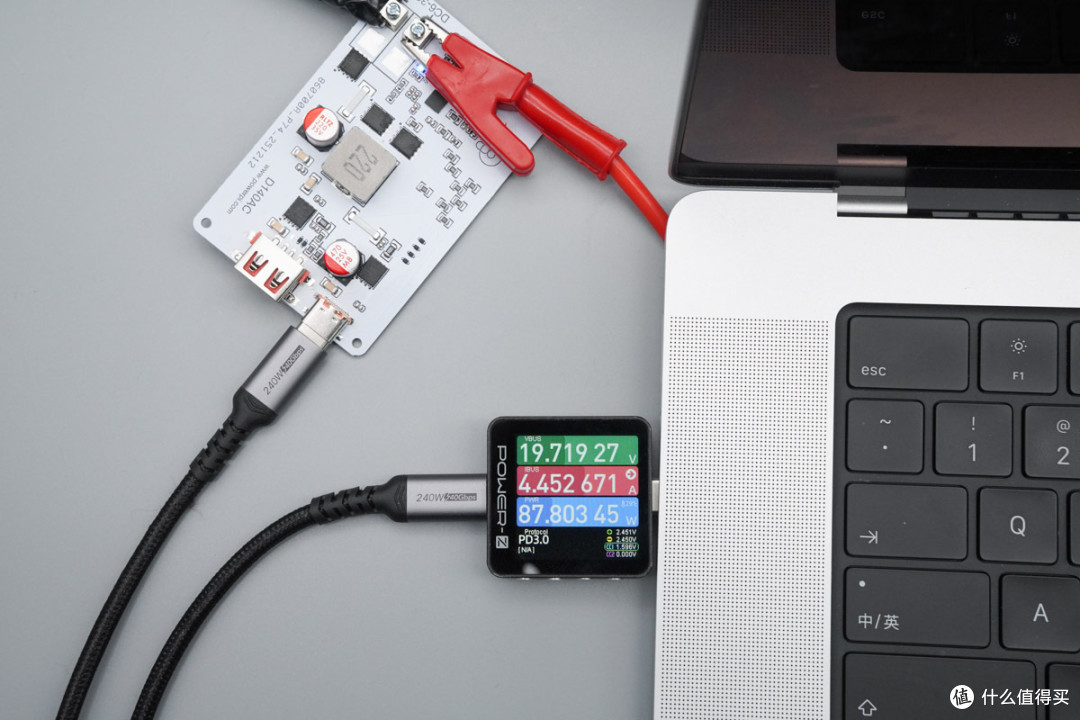

实测USB-C为MacBook Pro 16 M4 Pro供电，功率为19.72V 4.52A 87.80W。

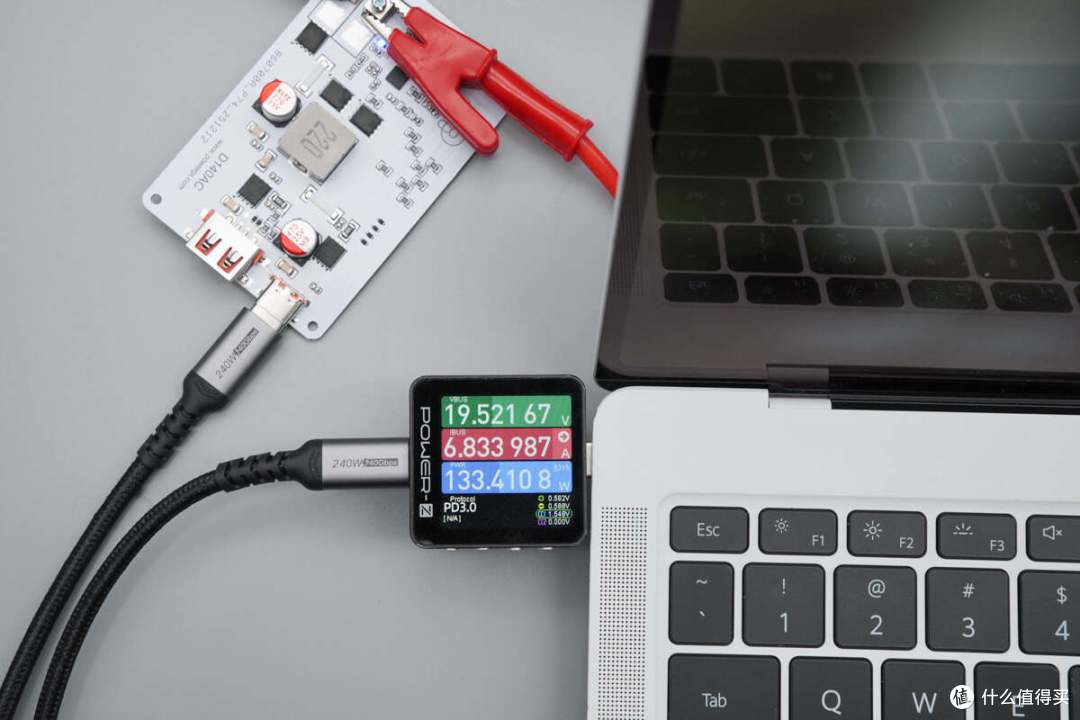

实测USB-C为华为Mate book X Pro供电，功率为19.52V 6.83A 133.41W。握手华为私有快充。

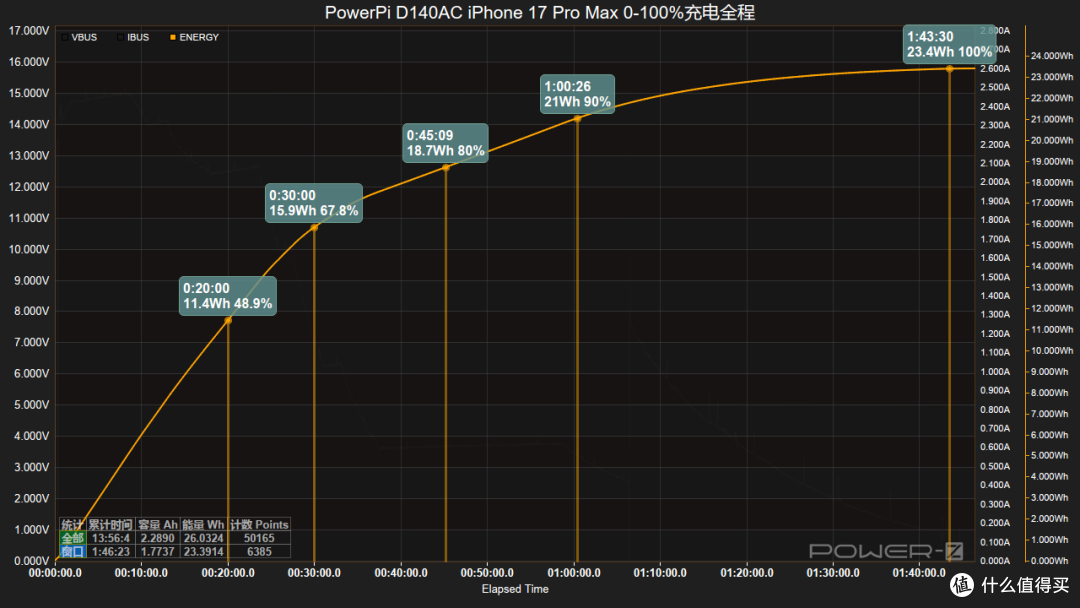

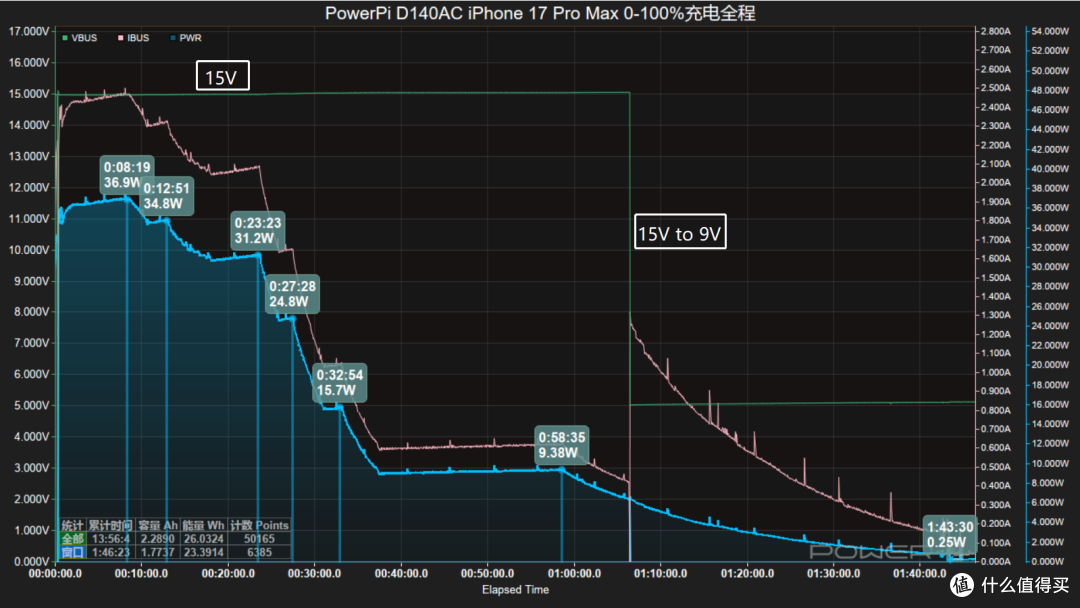

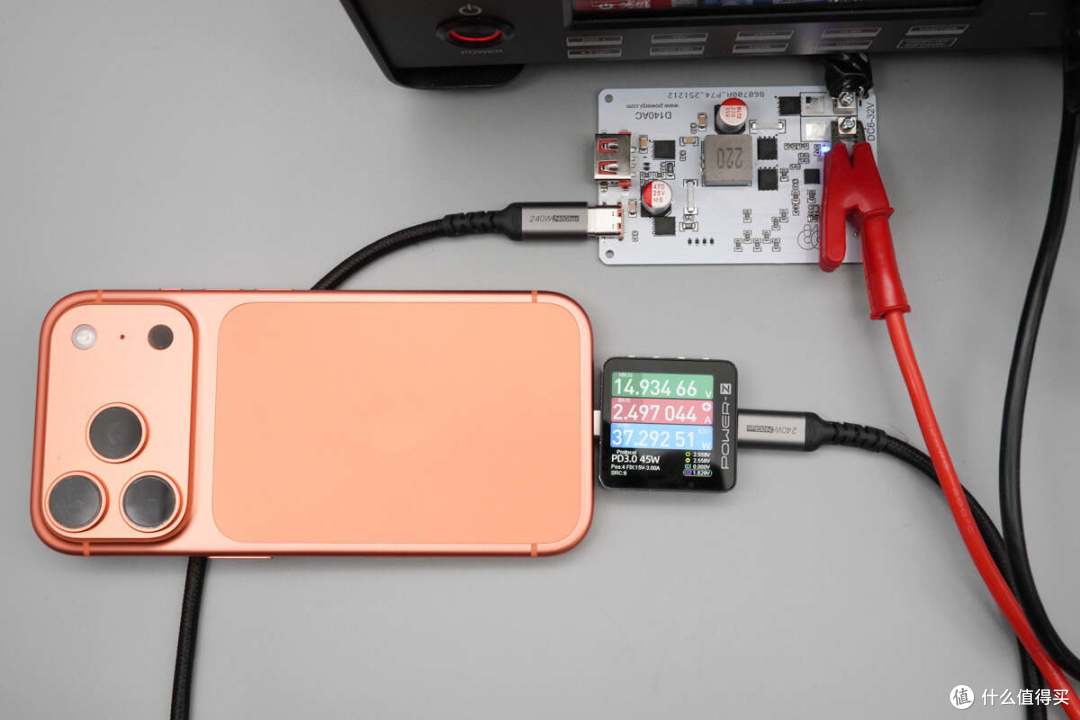

实测USB-C为iPhone 17 Pro Max供电，功率为14.93V 2.50A 39.29W。

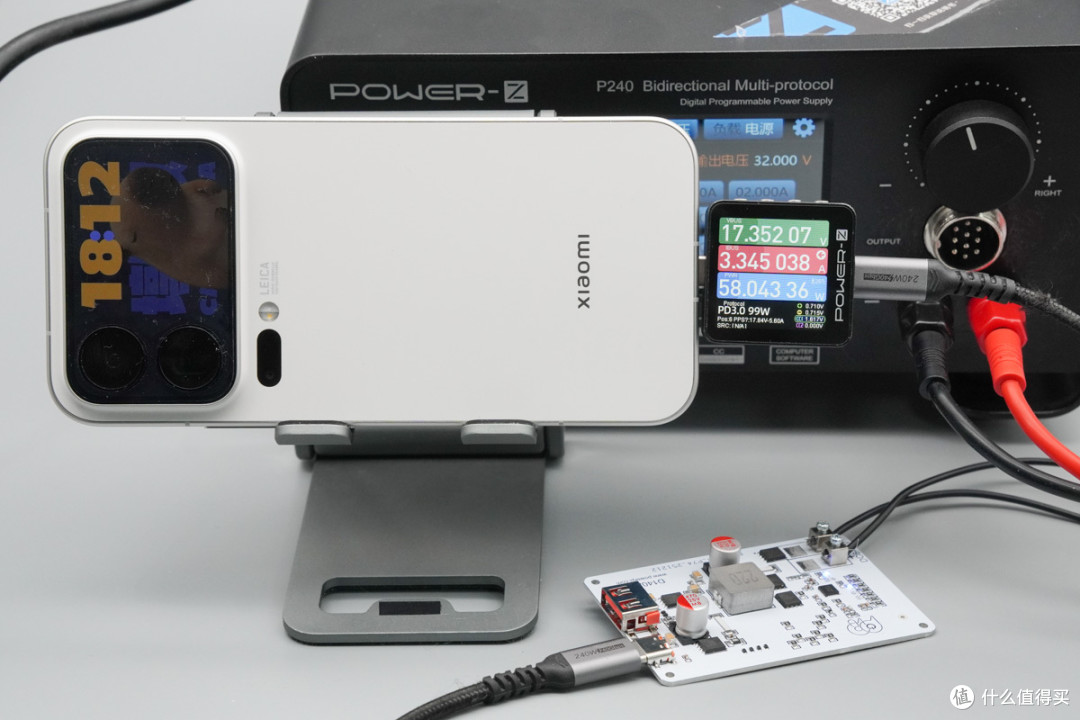

为小米17 Pro Max充电功率约为17.35V 3.35A 58.04W，握手大功率PPS档位。

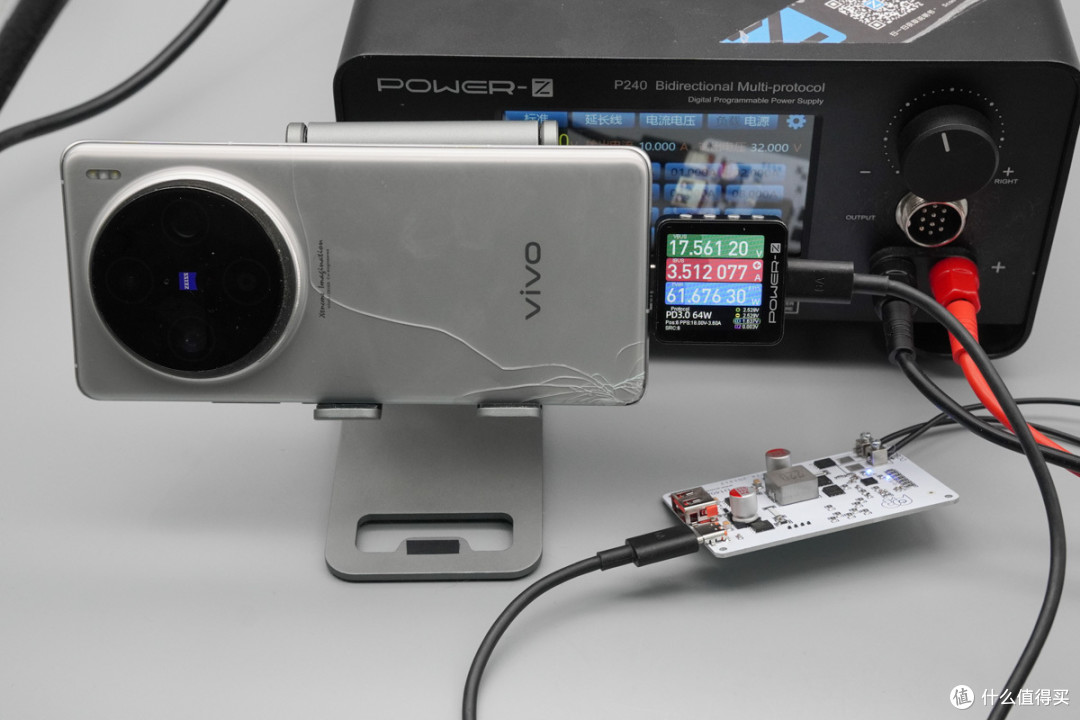

为vivo X100s Pro充电功率约为17.56V 3.35A 61.68W，同样握手大功率PPS档位。

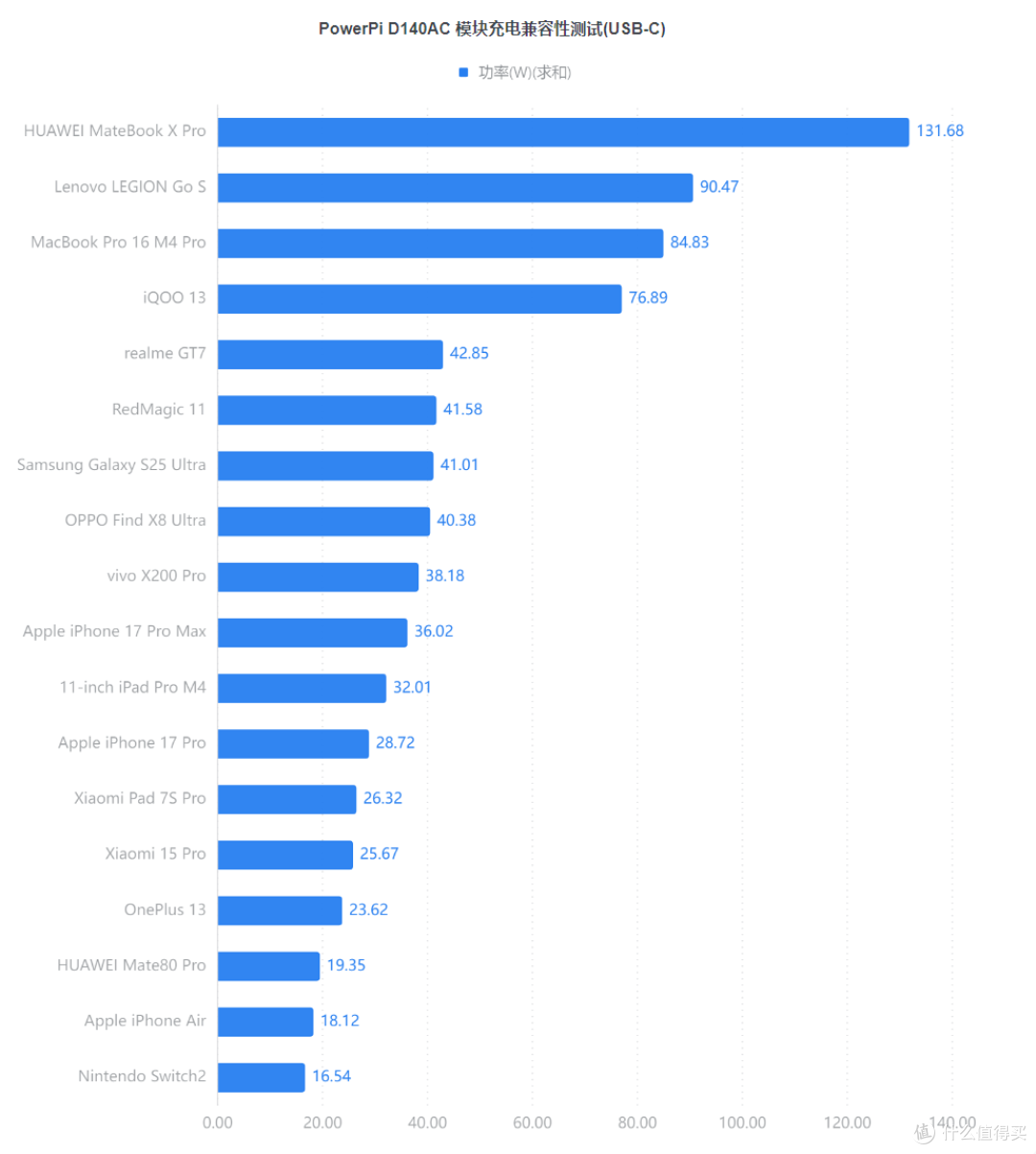

将多款设备测试结果汇总，可以看出Power Pi D140AC对MateBook X Pro兼容性表现最优，达到131.68W，握手华为私有协议，其次联想拯救者90.47W，MacBook Pro 16 M4 Pro 84.83W，均能提供大功率快充，iQOO 13握手高功率PPS，功率达76.89W，iPhone 17系列达到原装充电功率，其余机型都能达到16-43W的快充功率，整体来看，这款Power Pi D140AC的USB-C口对PD和PPS的设备兼容性极好。
