20元，手搓电路板风格时钟

周末在家用了俩小时做了一个自己很喜欢的电路板风格时钟，成本不到30元，感觉装饰性比实用性更高一点，零件基本都是成品的东西，做起来也很简单，其实也就是一个组装的工作量。

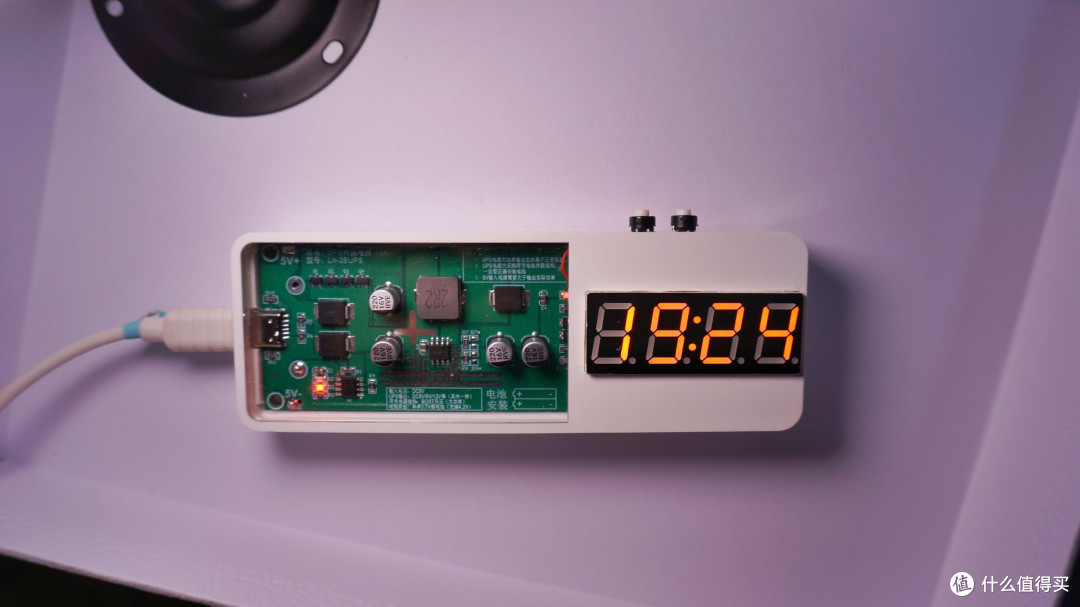

成品长这样

能实现电池供电和5v typeC口直供电并且可以自动切换（优先插电时使用直供电并给电池充电，拔掉电源切换回电池供电）

下面是用到的零件清单：

1.UPS不间断供电充电板模块 *1 20元 拼多多

2.数码管时钟模块*1 4.9元 淘宝

3.800毫安时3.7v软包锂电池*1 2元 淘宝

4.长脚贴片按键*2 0.4元 拼多多

5.电线若干 几块钱包邮一大把 淘宝

6.时钟外壳（之前买乐视耳机的外包装盒，耳机音质不错，连外壳的质量都很好）0元 淘宝

差不多总共二十七八块的样子

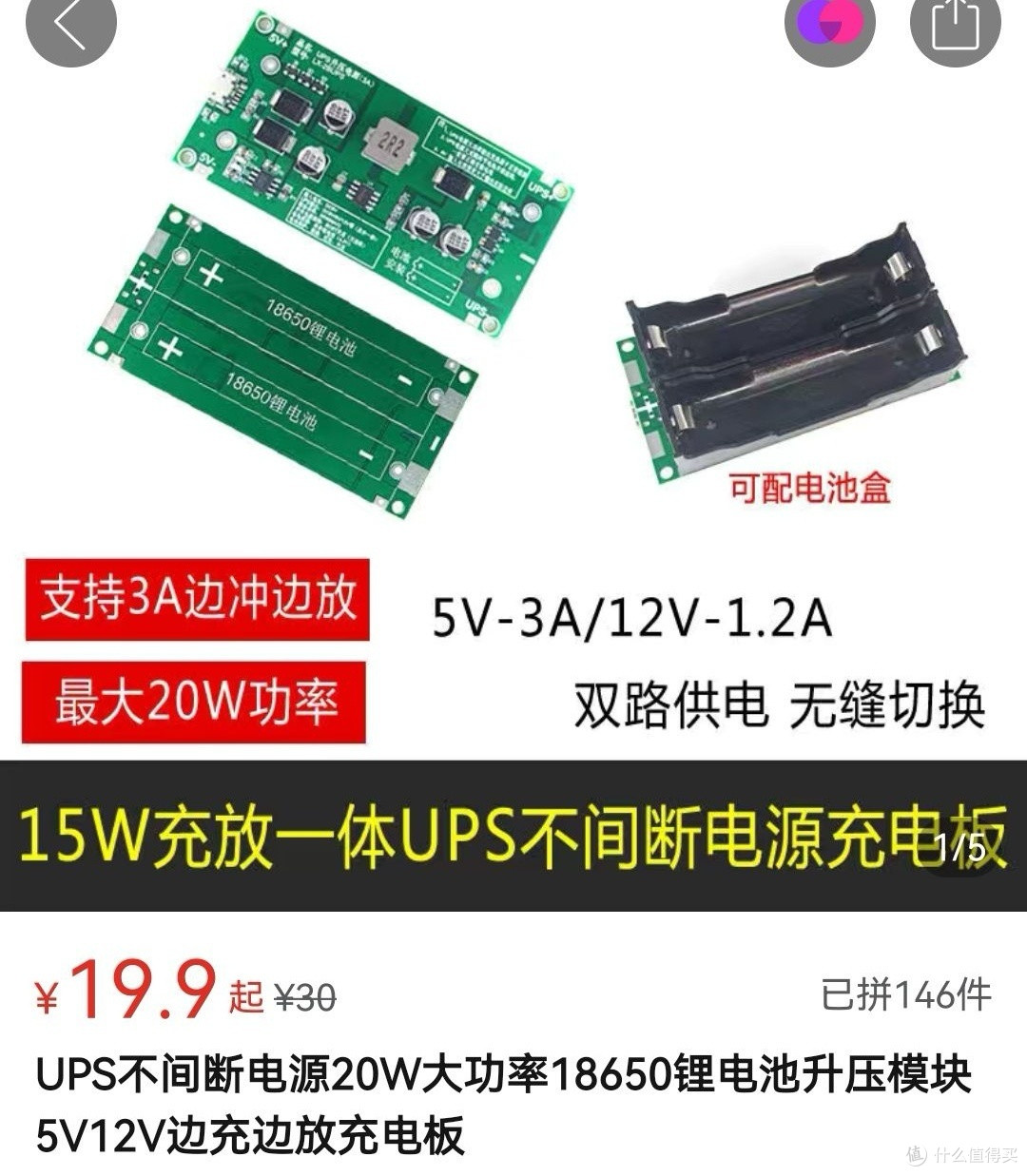

UPS不间断供电充电板模块

长脚贴片按键

数码管时钟模块

800毫安时3.7v软包锂电池

时钟外壳（乐视耳机的外包装盒)

用到的工具：

1.电洛铁

2.热熔胶枪

3.水口钳

4.粗一点的缝衣针

5.打火机

6.小电磨

以及我用到的外壳掏洞打磨工具：砂纸、金刚锉、壁纸刀

原本只是想买个能切换直供电和电池供电的电路板接在时钟模块上，结果没想到，这个电路板的尺寸和我之前买的乐视耳机的包装盒相当贴合，简直就像原装的，透明亚克力里漏出来的半截电路板还特别好看，所以不管怎么样都得给他改装一下。

一、首先改装盒体，盒子圆角边开槽，usb口开槽

由于这个塑料盒子是圆角，ups电路板是直角，为了让电路板能贴到盒子边，就得给盒子的角上豁开，把电路板的直角怼进去，同时给typec的充电口也开个槽

二、盒盖开槽，镶嵌时钟显示模块的位置开槽，typeC口对应位置开槽，按键针脚插入位置开孔。

镶嵌时钟模块的位置开孔

不得不说贾老板当年挺舍得用料的，这个盒盖的板材特别厚又结实，开这个孔费了我好长时间……电磨、水口钳、裁纸刀、金刚锉轮番上阵才搞定。

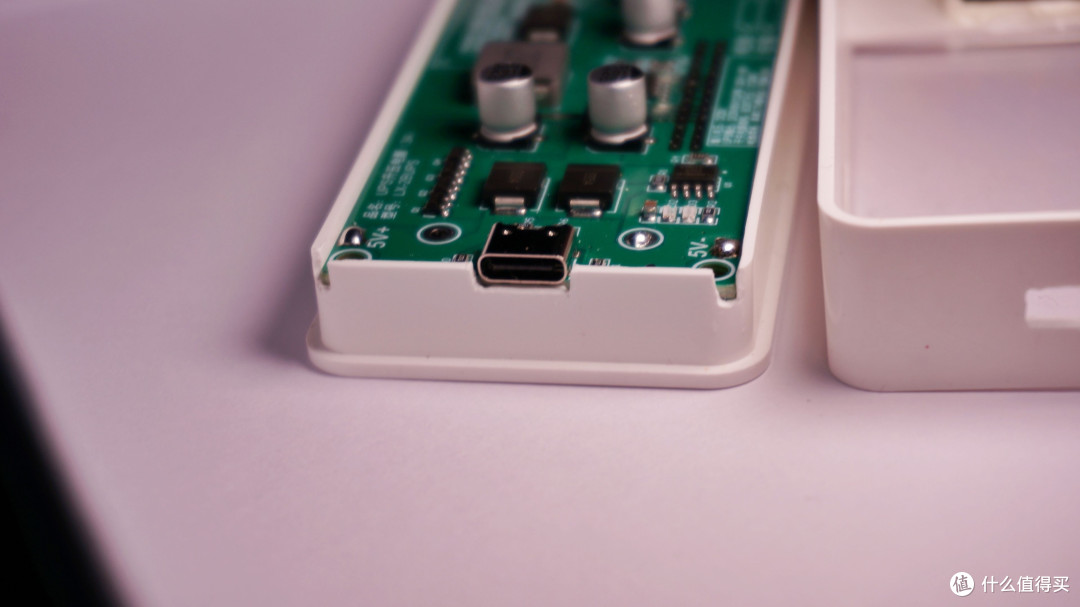

盒盖typeC口开孔

按钮的位置直接用粗一些的缝衣针，打火机烧热一戳就透，量好间距戳四个孔，烫变形的地方用水口钳剪平就可以了，把两个双脚按键插进去。

盒盖开好孔剩下的就是简单的焊接组装了。

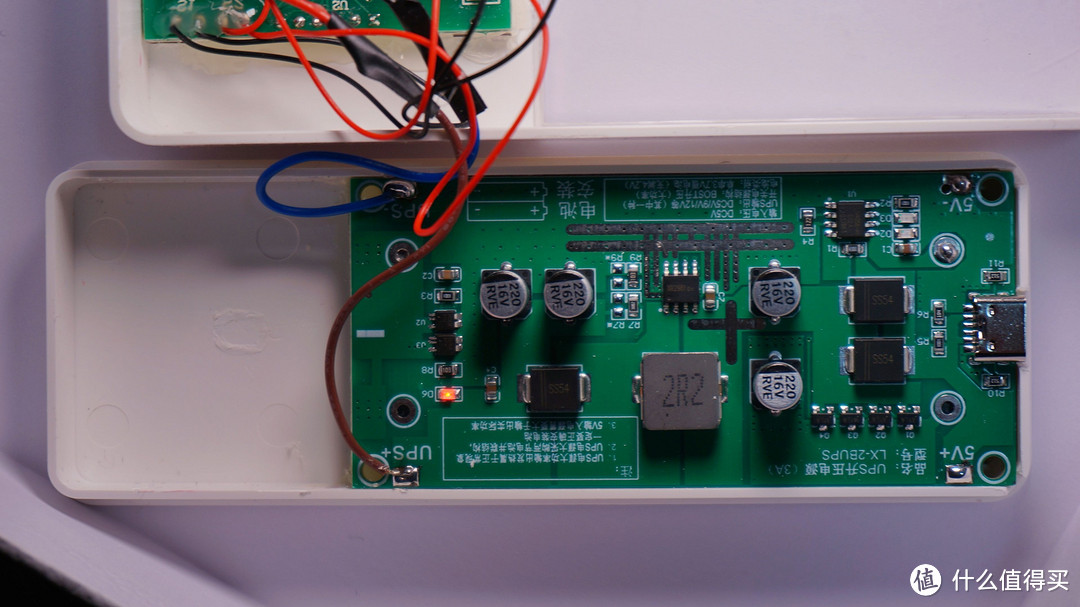

三、焊接，电池焊接在UPS电源板背面，红正黑负接线。

电池红正黑负焊接在电源板背面

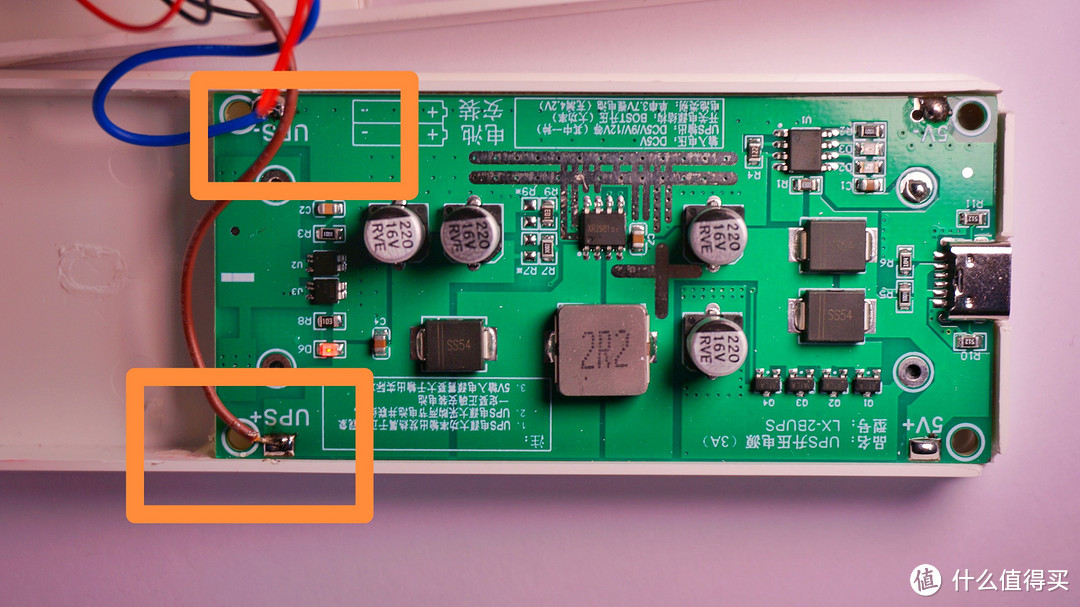

我线不够长了，时钟模块正极续接了一根褐色线，负极续接了一根蓝色线

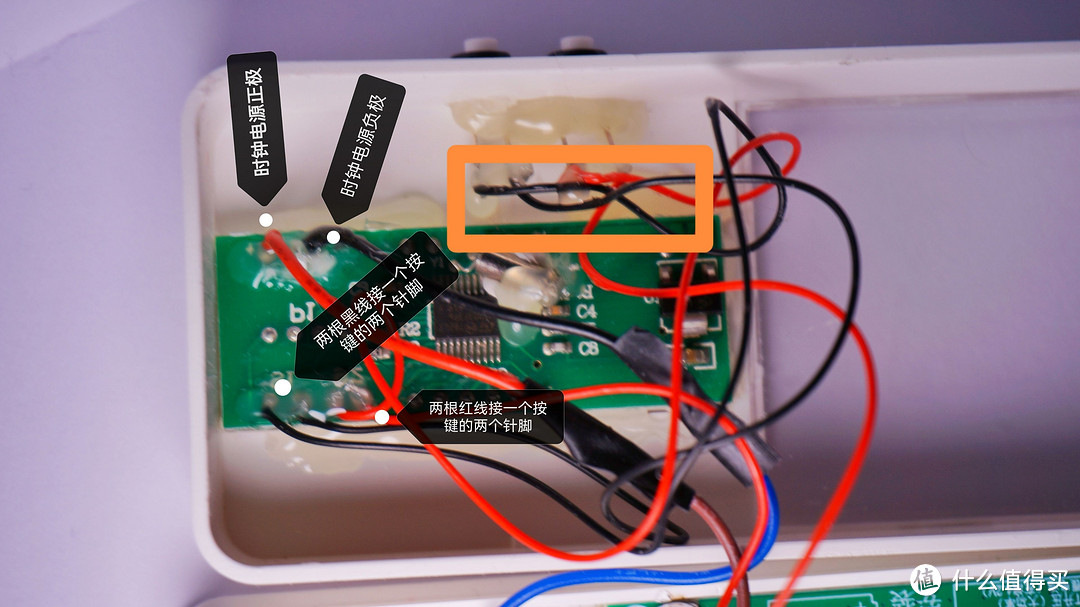

时钟模块线焊接在UPS模块的正负极上，还是红正黑负。

四、固定，通通打上热熔胶。

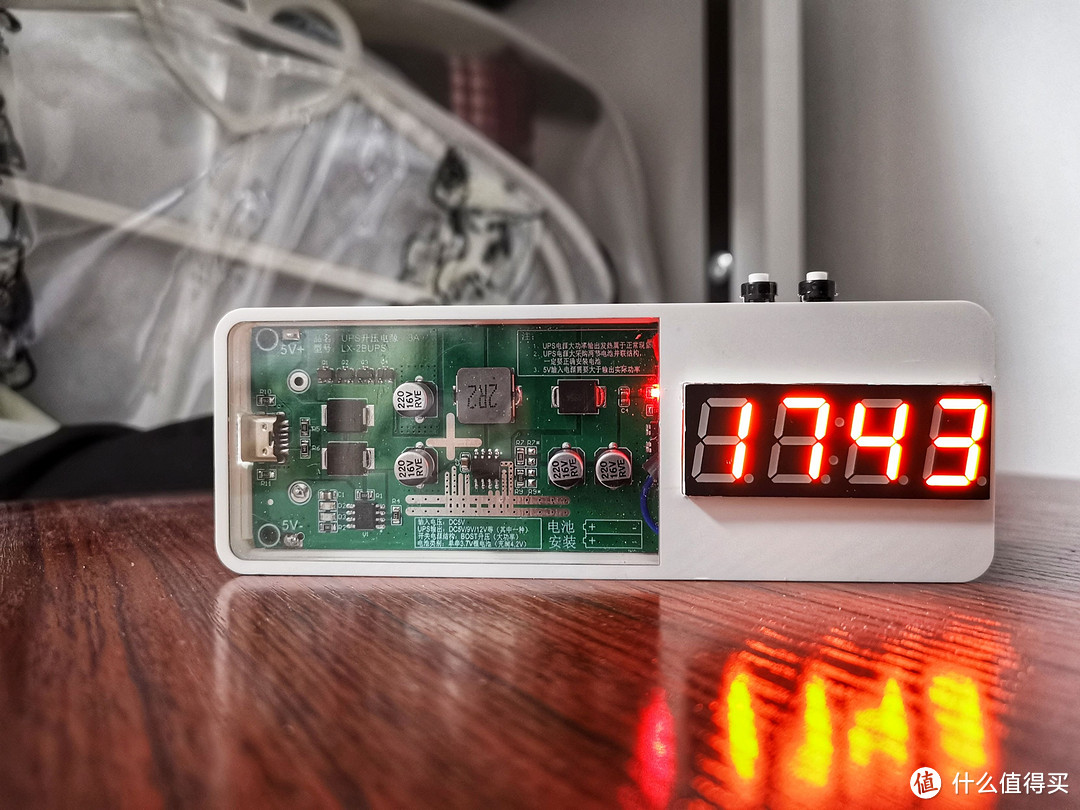

盖上盖子，搞定！

不插电的情况下待机时间一天左右。

虽然没啥用，但是自己很喜欢，给大家看个乐
