前言:

intel ATX2.0电源标准从2003发布最初版本到现在ATX2.53标准,基本都围绕着CPU功耗和主板挤牙膏式的更新,一直没有什么重大的革新,一台好电源当传家宝用个10年多年带过多代平台也是常见的事情。随着近年来显卡和CPU功耗持续飙升,显卡峰值功耗造成电源重启的问题引起各方关注,玩家们功耗焦虑也越来越严重,为了应对几倍于显卡TGP的峰值功耗,玩家不得不选择更大瓦数电源以保障平台稳定性。不过也有部分玩家对此事存在质疑,英伟达推荐电源瓦数也不需要大瓦数电源,认为是电源行业在散播功耗焦虑,炒作卖大瓦数电源,这种电源和显卡互相甩锅的乱象持续了两年,随着今年3月intel公布ATX3.0标准,这个事情算是得到证实,并给出新的标准和对策。下面我介绍下ATX3.0主要带来哪些变化以及开箱国内上市的第一台ATX3.0电源。

12VHPWR 高功率PCIE辅助供电接口

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

最明显变化,ATX3.0电源带来新的12VHPWR PCIe辅助供电接口也称为PCIE5.0或者16Pin接口,由PCI SIG协会PCIE CEM 5.0规范推出新一代高功率PCIE辅助供电接口,分别有150W/300W/450W/600W四个版本,单个接口就可以提供最高600W功率,对比8pin 150W规范值,一个16pin抵得上几个8pin输出,不过12VHPWR新接口并不是取代之前的8pin和6pin,目前还是共存状态,毕竟目前只有NVIDIA新显卡在使用12VHPWR接口,AMD和intel新显卡还将使用主流的8pin和6pin供电

为什么一个接口就可以跑到600W?

12VHPWR接口定义(600W)12VHPWR接口定义(600W)

9.2A端子 16AWG线径9.2A端子 16AWG线径

PCIE CEM 5.0规范要求12VHPWR接口最低要使用9.2A端子,线材要求16AWG线径,新接口的用料规格要求提升一大截,12VHPWR 16pin接口其中有6pin是12V,9.2×12×6换算下来承载功率也不止600W,ATX3.0标准还指出,<450W电源12VHPWR接口可以选配,高于450W必须要配。

电源峰值功率=2×额定功率

ATX3.0峰值输出要求ATX3.0峰值输出要求

ATX3.0标准对电源性能最大的变化就是峰值输出要求,>450W的ATX3.0电源在100μs可提供200%额定功率,1ms提供180%额定功率,100ms提供120%额定功率,意味着1000W电源在100μs要求能提供2000W输出,≤450W的电源峰值输出要求更低些,而且可以不配12VHPWR接口

ATX3.0峰值输出占空比测试要求ATX3.0峰值输出占空比测试要求

显卡峰值功耗=TDP×3

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

ATX3.0标准里也指出PCIE CEM 5.0规范允许PCIe设备在100μs峰值功耗可以达到TDP的三倍,意味着600W显卡,100μs瞬时峰值功耗允许达到1800W

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

在满足三倍TPD瞬时峰值功耗下,规范里给出合理的ATX3.0电源瓦数推荐,比如600W显卡+300W处理器+300W其它设备就需要1200W ATX3.0电源

电压偏移要求放宽

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

对比ATX2.0规范电压要求12V输出范围不能超过±5%,ATX3.0最低放宽到-7%,其它电压包括纹波要求没变

全汉(FSP)额定1000WHydroGPro1000金牌全模组电源(ATX3.0标准/PCI-E5.0接口/全日系电解电容/DC-DC)1259元京东去购买

全汉Hydro G Pro1000

前面聊了那么多有关ATX3.0内容,也知道新标准有哪些变化。不过目前上市ATX3.0电源寥寥无几,本次开箱的全汉Hydro G Pro1000是国内最早买到的ATX3.0电源,全汉作为台系电源大厂是最早发布ATX3.0电源的品牌之一,也是目前已上市的ATX3.0电源中唯一原厂品牌,9月20日晚40系显卡发布当天正式开售就购入,原价1259元首发活动价999元晒单还能返还50元E卡,到手价比ATX2.0版本还便宜,性价比可以说非常高

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

开箱:

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

包装明显可见PCIe 5.0和ATX3.0标准,提供200%峰值输出与12VHPWR接口

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

包装背面更详细的说明200%峰值输出与12VHPWR接口,并提供占空比测试数据,完全符合intel ATX3.0标准,不弄虚作假

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

电源规格、温控转速曲线(30%负载以下风扇停转)、转换效率说明(金牌认证)

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

塑料袋包装电源,这价位完全可以用建议上无纺布,更环保/狗头

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

线材到是用绒布包装,好评

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

全家福:电源本体、模组线、AC电源线、贴纸、魔术扎带、电源检测器、螺丝、说明书。可惜没送塑料扎带

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

先看下本体,还是沿用ATX2.0版Hydro G Pro的外观设计,尺寸15×15×8.6cm,算是短款型ATX机箱,机箱兼容性比较好,表面火山岩质感烤漆,我个人还是比较喜欢这种漆面工艺,最早在EVGA电源上见过,不易留下划痕。

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

80PLUS金牌,单路12V输出设计,12V输出最高为83.33A=1000W,5V、3.3V输出20A,两路联合输出最高为120W,+5V待机输出2.5A=12.5W

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

使用12cm FDB动态液压轴承静音风扇

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

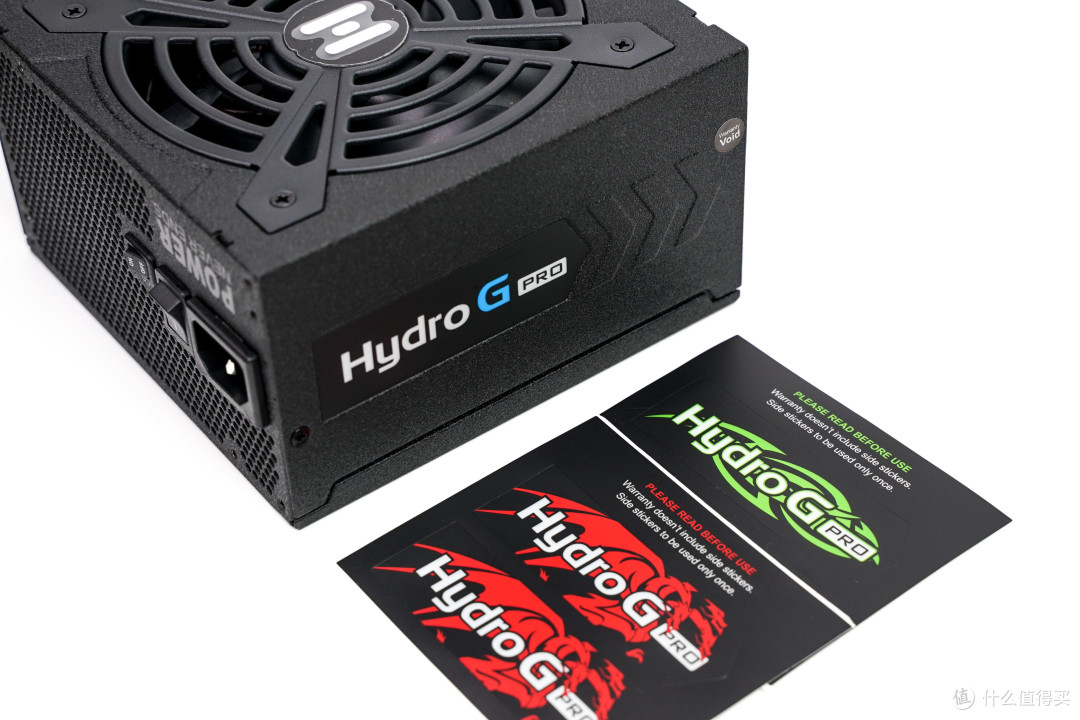

送的几张贴纸可用于更改电源外观,也可以自行DIY专属logo

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

支持ECO温控模式,30%负载以下风扇停转,最高转速不超过1500转,噪音可保持在30dBA,兼顾散热与静音

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

模组接口数量非常多,提供8pin PCIe/CPU接口*5、12VHPWR接口*1、SATA周边设备接口*5,至少扩展性是不用担心的

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

12VHPWR接口有个好处,两头都可以插,而且线序行业统一了,意味着其它品牌16Pin模组线也可以用

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

线材长度与数量

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

12VHPWR 16pin接口,16AWG线径,蛇皮包网,线材比较硬比较难弯曲走线,接口没有600W丝印,不过根据接口定义看来是支持600W的

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

其它主要线材,提供3条一拖二PCIe 8pin模组线和两条8pin CPU模组线,不过线材还是比较软的,方便走线

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

显卡8pin还是一分二,大功耗电源真没必要配一分二了,而且这款电源除了12VHPWR,其它线材都是18AWG,用一拖二带高功耗显卡烧接口的风险更高,其实全汉说明书也说明强烈不推荐用一分二,但原装线材还是一分二就不太理解,这种历史遗留设计还是早退出舞台比较好

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

电源检测器从海韵开始,现在越来越多品牌开始标配了,全汉也不例外,检测器原理就是短接主板24Pin PS/ON和地线定义去启动电源,用于电源不装机的情况下判定工作能否正常。

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

不过针对带低负载停转的电源,检测需要把温控模式关闭,如果不关,默认停转会造成误判

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱

文章最后聊,ATX3.0如此高标准的要求,非常考验电源厂的研发设计能力,对测试设备要求也非常高,目前也只有几家电源大厂有推出ATX3.0方案,所以目前ATX3.0标准可以说是高品质电源认证,更不用担心电源缩水的问题。如果是新的DIY用户未来准备上40系显卡,买新不买旧原则推荐买ATX3.0电源,还可以向下兼容。

不用ATX3.0电源是不是就不能用40系显卡了吗?老电源怎么办?

、根据目前消息,NVIDIA从根源上解决了峰值功耗问题,40系显卡优化了VRM电路有效降低峰值功耗,峰值功耗比3090更低,NVIDIA官方Q&A明确表明,目前ATX2.0电源只需要通过8Pin转接线就可以支持40系显卡,公版4090EF瓦数最低要求850W,非公版则是1000W以上,所以只要老电源瓦数够大就可以支持新显卡,如果低于850W建议还是购入ATX3.0电源

ATX3.0电源带来哪些变化?备战40系!全汉Hydro G Pro1000电源开箱
