垃圾佬的折腾心——Nas组装篇

写的不好，流水账，愿意看的话就凑活着看看吧。 用到的硬件我上篇文章有列举过。

距离上次投稿已经一个月了，期间根据使用习惯以及新发现的一些东西，添置和更换了部分硬件。

硬件调试

之前淘二手都没遇到过什么情况，这次险些翻车。

最先到手的是这张某嘉的Z170主板，卖家是位女性且估计不经常接触电子产品的二手，主板外层包裹着一些海绵就这么直接打包快递了，主板插槽没有任何保护。（海绵还有些阴冷，估计受过潮）

包裹的海绵

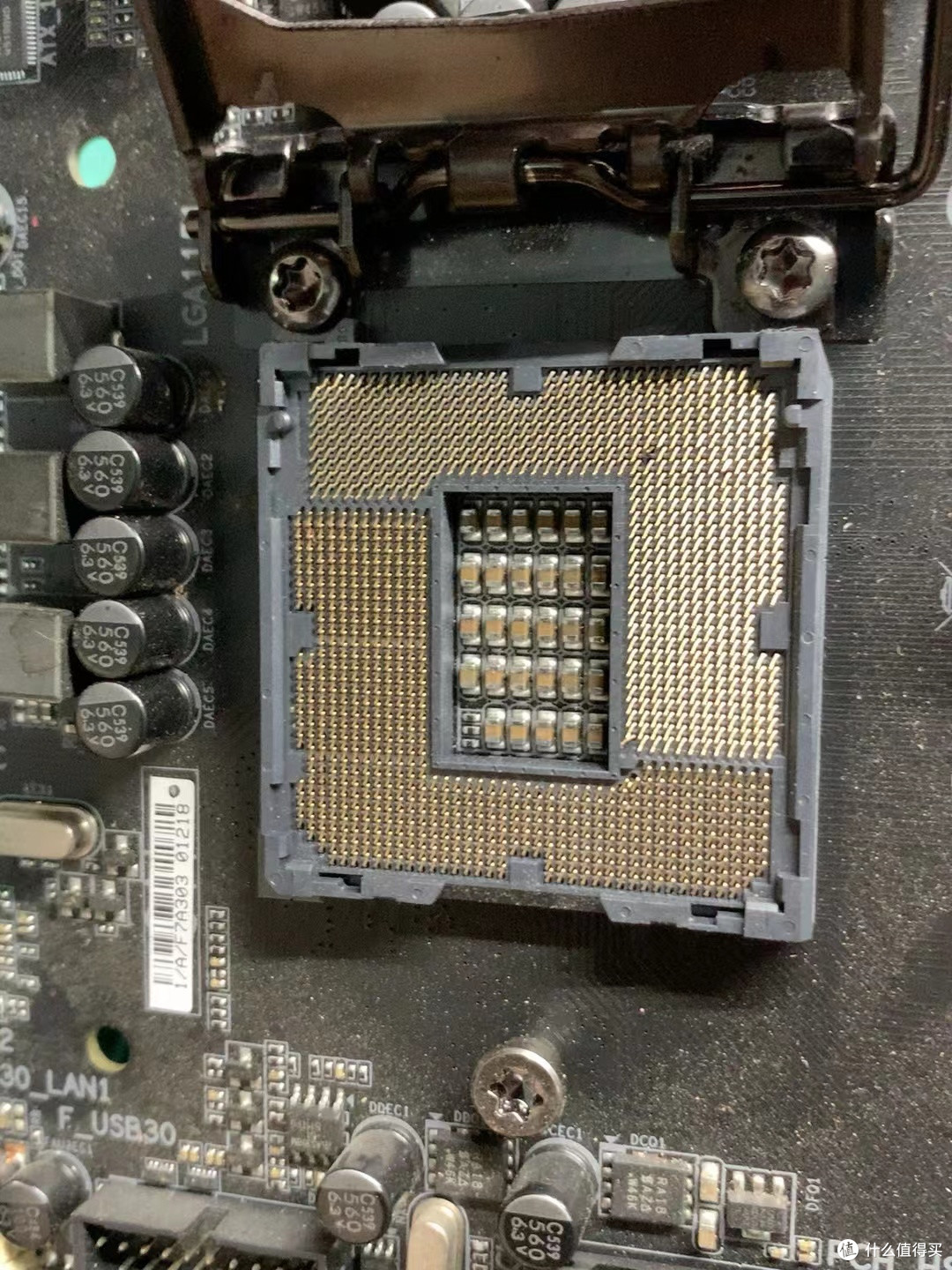

结果就是我到手之后发现弯了好几根针。（建议发货前提醒卖家拿张a4纸保护一下插槽）

插槽弯针

挑针修复的过程就不拍了，胆大心细手稳一点就行；毕竟弯的不多，买的价格也便宜，就不高兴退货了。修复完插槽，用亮机u试了下，发现开机不停重启，屏幕没有任何画面，心凉半截，怕是要翻车了。手头也没有诊断卡，不知道卡什么故障码了。猜想可能之前卖家自己用的时候在bios里设置了超频选项，就重置了bios，发现还是不行，就用编程器又强刷一遍，就莫名其妙好了，可以正常开机了。

编程器强刷

装上qhqj用cpu-z跑了下分，默频情况下，功耗不高，当然性能也很差，大概只有n5105的水平。

cpu规格

跑分

而且我发现这颗u的核显报代码43。肯定是上任卖家超频时没关闭核显，导致核显损坏了。考虑到日后会使用到核显，最终没有使用这颗u，转而用了颗价格一样的7100t。

由于机箱和散热器都还没到，于是只能简单拼搭一下，联合测试各硬件运行情况。

联合测试

机箱到手后测了下重量，空机箱的分量在3.85kg左右，还是很有分量的，外框的铝材也很厚实。

机箱沉重

组装

机箱各部位设计的都挺ok，没有什么扣手难装的部位，就是没什么理线空间，只能见空塞线。

装机图

主板区域两把进风扇，硬盘区域两把排风扇，由于是分仓结构，主板区域和硬盘区域的发热互不影响，所以整机散热效果很好，这几把扇子的噪音也很小。

追加的硬件

由于主板较老只有两个千兆网口，没有2.5g网口，所以追加了一个8156b的usb网卡，但我又需要远程开机，usb网卡无法实现，所以需要插着两条网线，一条用来连接网络，一条用来wol远程开机。那两条线我越看越不得劲，想着能不能用别的方式来实现远程开机。然后我就在嘉立创的硬创社看到了这个项目。（作者原本就是为了itx主板才设计了这个）

开源项目

目前能找到的所有远程开机方案：1、WOL网络唤醒（不想插着两条网线，嫌丑）；2、常规PCie开机卡（会占用itx宝贵的pcie插槽）；3、智能手指机器人（本体加网关就奔着200去了）；4、ESP-01S加继电器的diy方案（所有在售模块都有bug，初次上电输出会抖动，造成上电默认开机一次）；5、硬创社的这个项目（从主板usb的9pin插座取电，不占用pcie槽位且关机后usb也能持续供电给该模块，电路设计无bug，上电无抖动）

该模块单个的物料成本在30以内，推荐有能力的可以试试。作者提供的压缩包里还有程序代码和手机app的界面代码，十分贴心了。

手机端界面

不光能开关机，还能实现强制重启。（但作者代码还不够完美，每次断电后都需要重新让模块配对wifi才能使用。如果出门在外家中断电，就无法使用了。我修改了部分代码，使其可以保存连接过的wifi信息，重启模块也能自动连接，算是解决了我的忧虑。）

成品

扔柜子里的Nas

目前装了3块硬盘，两块4t机械组raid1用来存放照片和备份资料，一块固态专门用来安装群晖的套件，还剩余了三个盘位打算以后用来放影视剧了。主板的nvme盘位目前也还未启用。引导文件用的arpl自编译引导，放在了酷豆u盘里。网络用的8156b的usb网卡。系统用的群晖7.1，至于怎么半白和全白，就看各位自己本事了。

至此Nas算是搭建完了。

开机卡要是有人想自己做又不会修改代码的话，人数多的我打包一份放链接在评论区吧。
