NIDEC公版4090风扇的另类玩法（二）扎带大法

前天发了一篇文章，NIDEC公版4090风扇的另类玩法，看了大家的回帖，不少人是希望做机箱风扇，正好我的机箱显卡位置原来的猫头鹰A12015被我拆掉了，今天就尝试一下使用这个风扇做个机箱进风扇。（关于机箱，可以点击这篇文章-先马趣造2.0快来吧，MATX+240水冷+超频 我都要!）

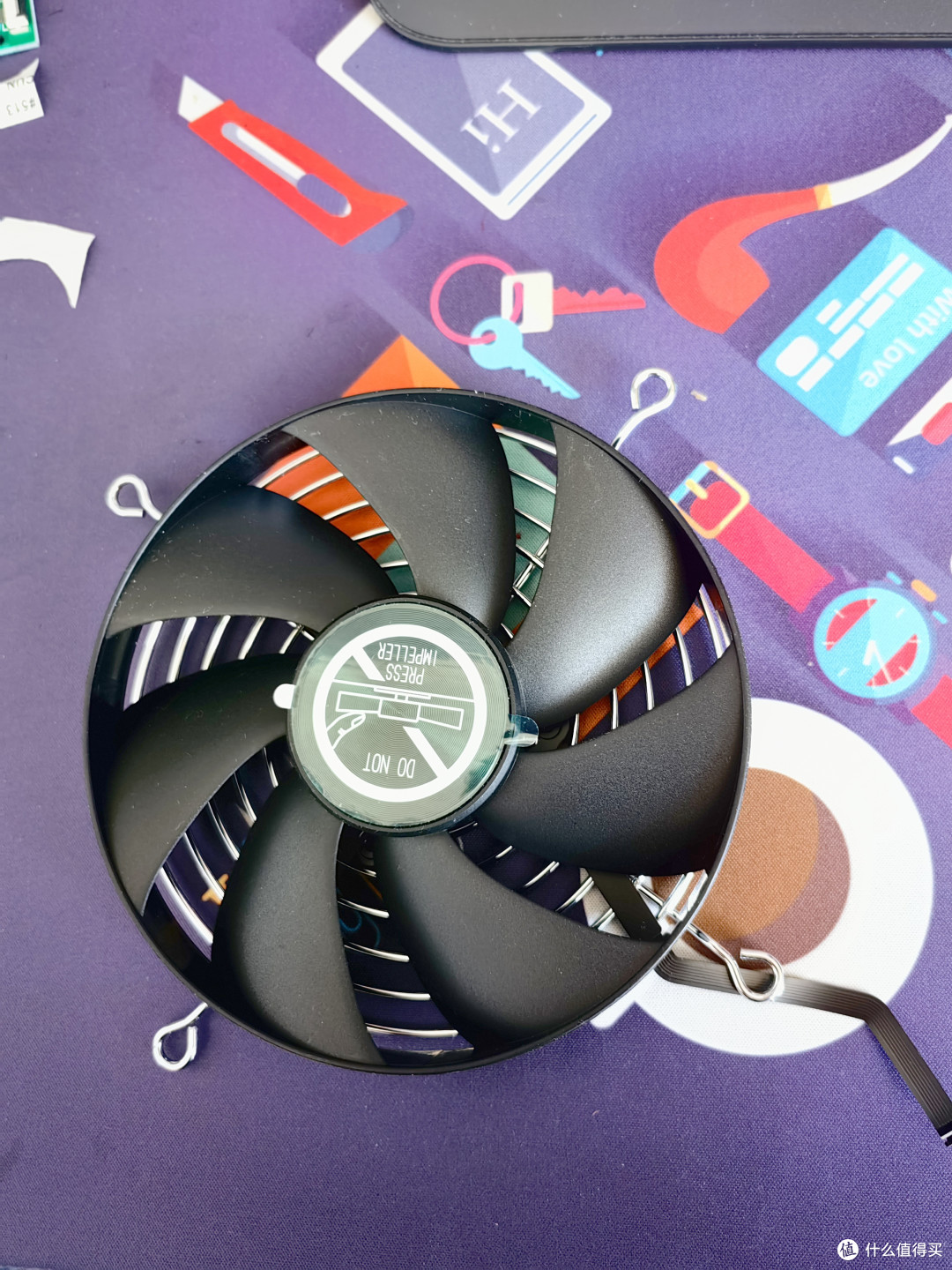

需要使用的东西很简单，就是塑料扎带，宽度是2mm的，长度15cm-20cm就可以了。正好可以穿过风扇的安装孔，另外风扇端的扎带头需要切一下，保证不碰到扇叶，下图的切的还不够，再切的照片忘了照了，总之安装好不碰到扇叶就好！

安装过程很简单了，就是找好安装位置，然后拉直扎带，下面是安装好的图片，由于扎带比较细，风阻很小。手按扎带可以感觉出扎带带一点弹性，调节各个扎带的长度可以调整风扇位置。

由于扎带只有一个头，因此需要在使用一个额外的扎带头固定在散热孔位置，看下图

拉紧扎带时可以用钳子，这样蹦的紧一些，然后剪刀减掉多余的长度就可以了。

接好线进入系统，ASUS的主板一般自带调速软件，实在不行也可以在BIOS里调整，我这里主要是用来给显卡辅助散热的，因此转速调的比较低，显卡60度以下转速定在20%，1000转左右，完全没有噪音。旁边的转速表是使用风扇调校工具测出来的，可供参考，风扇在2000转以上噪音就很明显了，因此最高转速限制在2000转

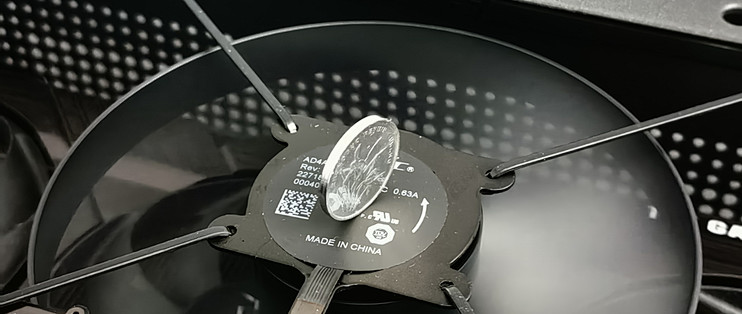

声音听不见，震动也描述不出来，因此上面立放了个一角钱的硬币做测试，在风扇2000转的时候，上面立放的硬币轻微抖动，是不会倒掉的，转速增加到2500转，硬币就坚持不住倒掉了，幸好没掉到风扇扇叶上 。

具体的安装方法跟具体的机箱有关，但是有对应的固定点这种方式就可以使用，竖向如何大家可以尝试，应该问题不大，我把机箱横放试了一下噪音无变化。需要提醒的是，塑料扎带质量不稳定，建议每隔1年左右更换一次扎带，以防止塑料扎带老化蹦断。（断一根估计不会倾斜打到扇叶，2根估计就完蛋了）

测试挺满意的，思维发散下，如果是标准的12风扇固定位，应该还有别的办法，第一个想到的就是这个

风扇只要能固定在这个上面，安装就简单了。

首先还是要垫高风扇底部，保证能安装平整，另外也可以拉大一些散热罩和风扇扇叶的距离，避免风切声。下图的垫片很常见，黑色和白色均有，随便找个尺寸和高度合适的（1-2mm）就可以啦！

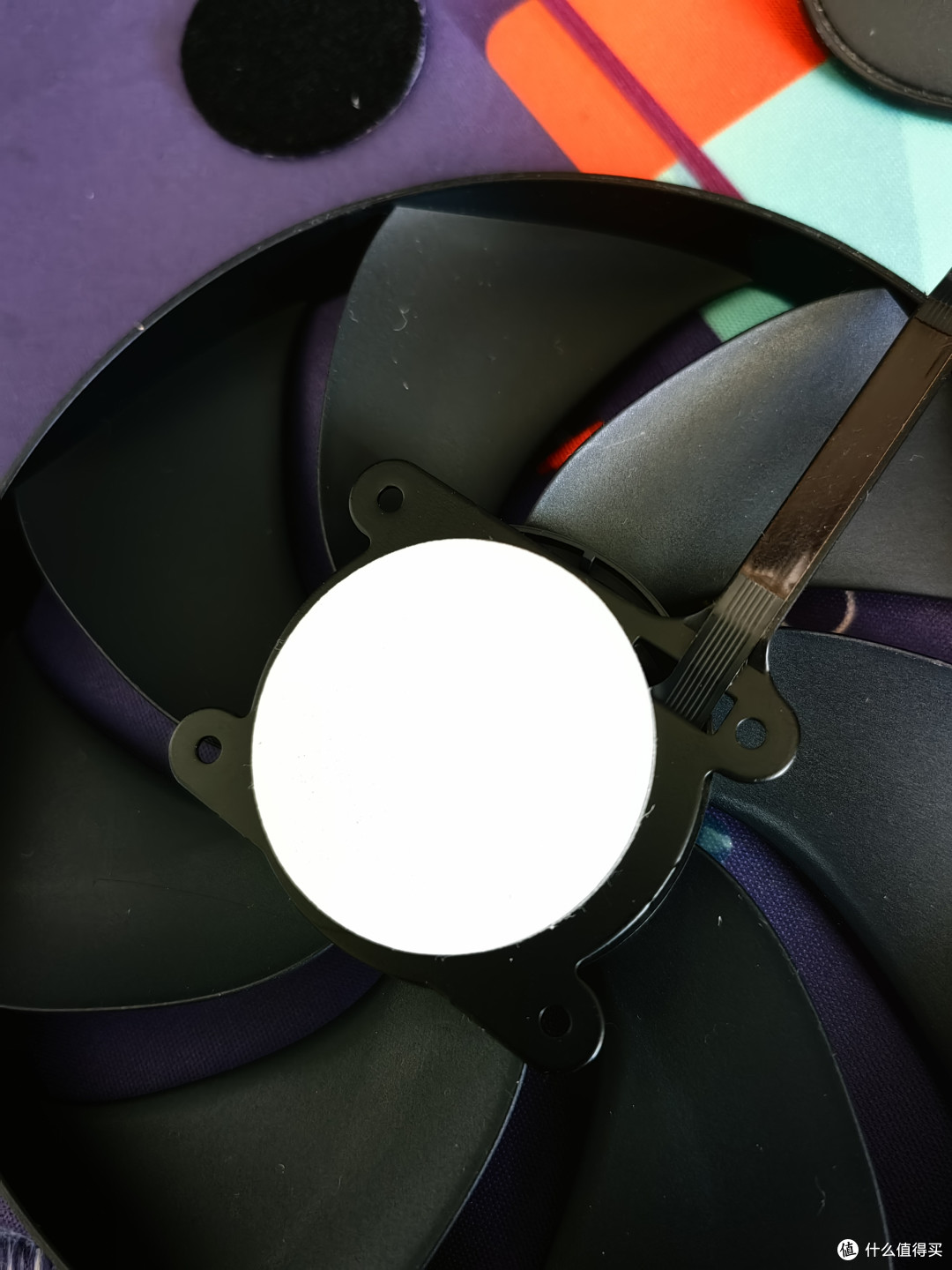

贴在风扇背面，没注意贴歪了 ，不过不影响使用，就不重新贴了！

然后用扎带绑在铁丝上就可以了

多余的扎带减掉，吧扎带头可以怼到铁网缝隙里，这样平整一些

安装完风扇罩距离风扇本体大概4mm，应该还好，总厚度不到20mm。安装完的效果见下2张图片

具体机箱没有对应的位置，我就偷懒不测试了。

上个帖子有人问连接线怎么做，其实是很简单的，这里顺便说下吧，下图左边是买到的成品，淘宝和拼多多都有卖的，价格也不贵，关键词是FPC转接板，要买8p 0.5mm的，测试8P的正好可以压住排线头，接线使用中间的3456号针脚就可以，商家有带接针和不带接针的，针脚定义卖风扇的商家都有，一般接线，3针+12V，4针PMW（速度控制脚），5针 GND（接地脚），6针FG （转速检测脚）。（请自行核实，接错我可不负责）。右边的小板是我用剪子剪窄后的，这样占地方小些，另外是没有插针的，可以用电烙铁焊接风扇接线，线需要买细些的。接完线，建议用热缩管包裹一下，可以绝缘，包裹完的效果可以看我上一篇文章，这里就不再放图了。

主板散热风扇插座的定义如下图，

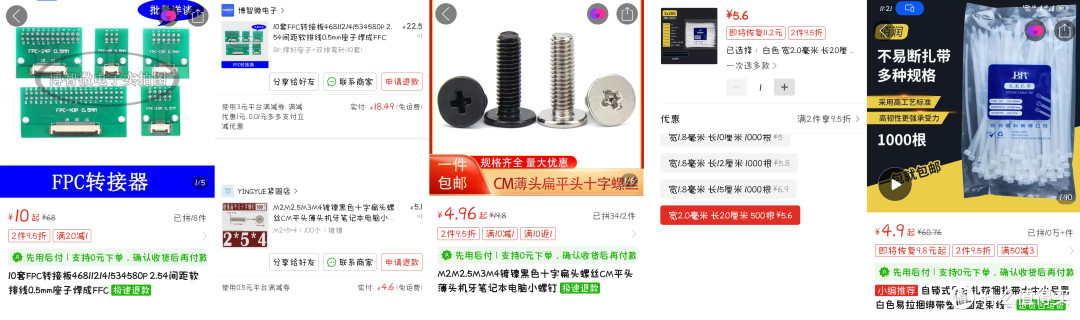

下面是转接器，M2螺丝，扎带的参考链接和价格，应该容易搜到

如果是几个风扇的话，转接线闲鱼有卖的，省的麻烦。如果自己想做，需要购买的东西见下图链接，有参考的价格，如果是采用焊接接线，直接买线细些的4针风扇延长线就可以了，可以根据需要买1转2或者1转3的，然后剪掉延长线连接座，线剥头焊接在FPC转接板对应针脚上就可以。

风扇铁网的链接也放一个吧，供参考！

如有疑问请留言，看到就会回复！

最后感谢一下B站的UP主 霜秋凛然，部分数据的来源于他，同时他也是风扇框3D打印的发明者，并开源了风扇框3D打印的文件。
