如何对LD2410B雷达模块进行参数设置

22-10-19

利用海凌科LD2410B模块和米家门窗传感器2改造存在传感器后如何对雷达模块进行设置优化是一个问题。

LD2410B是海凌科新出的雷达模块,相比较原来的LD2410多了一个用手机app蓝牙连接调试参数的功能,非常实用。

红圈中为雷达模块的app红圈中为雷达模块的app红圈中为雷达模块的app

1.打开app,连接想要参数调节的雷达模块。

雷达模块信息雷达模块信息雷达模块信息

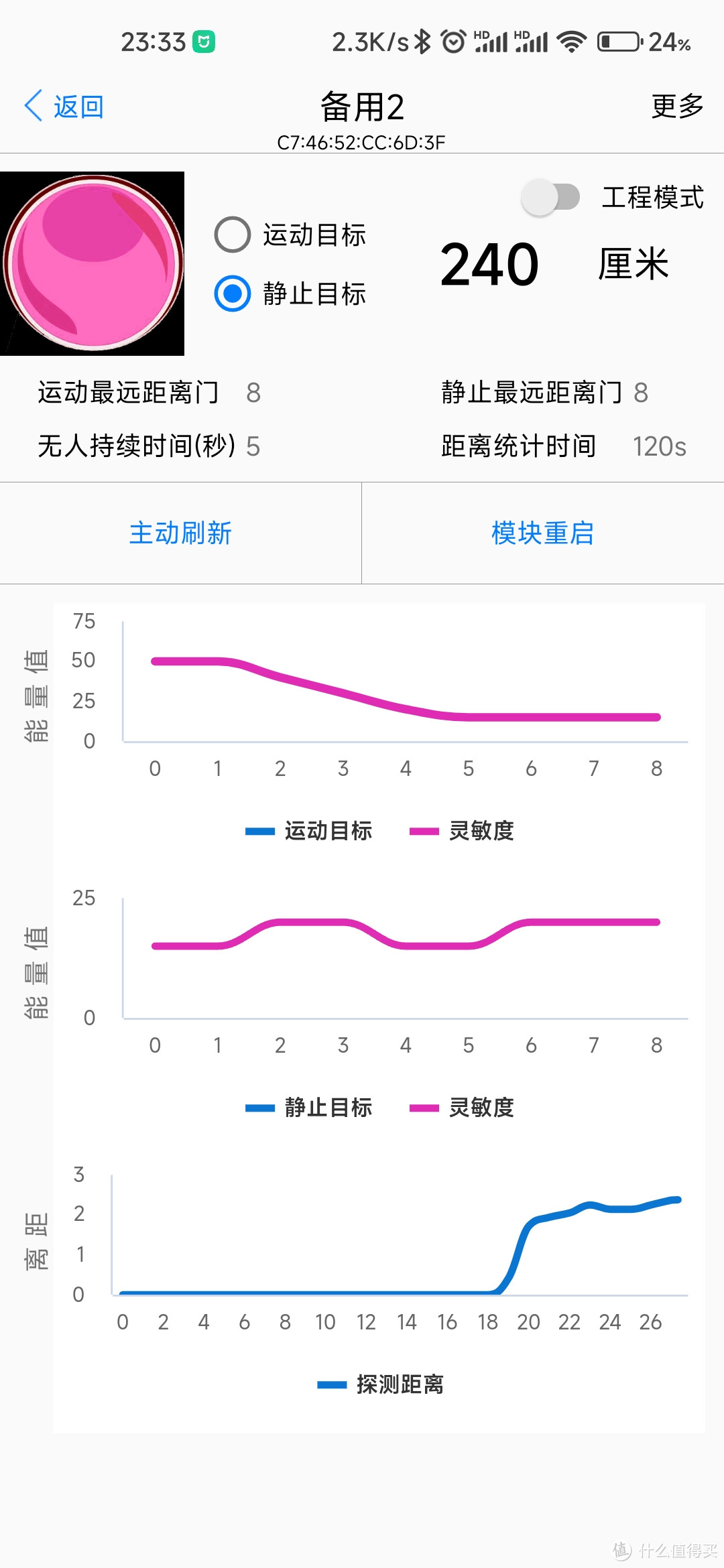

选中想要参数调节的模块选中想要参数调节的模块选中想要参数调节的模块

2.确定自己的雷达模块探测距离,在房间边缘走动,看上面运动目标的距离。这就基本是我们所需要的最远距离。可以在更多里相应的距离门设置灵敏度。

查看运动物体距离查看运动物体距离查看运动物体距离

3.确定人可能会静态的位置,比如坐在马桶上等等,看上面静止目标的距离。可在更多的相应距离门设置灵敏度。

确定常用静止距离确定常用静止距离确定常用静止距离

4.确定空间除了人之外是否有活动物体,人走出空间,比如把打开,看是否有活动或静止目标,看其距离。可在更多的相应距离门调高灵敏度。

查找其他干扰因素查找其他干扰因素查找其他干扰因素

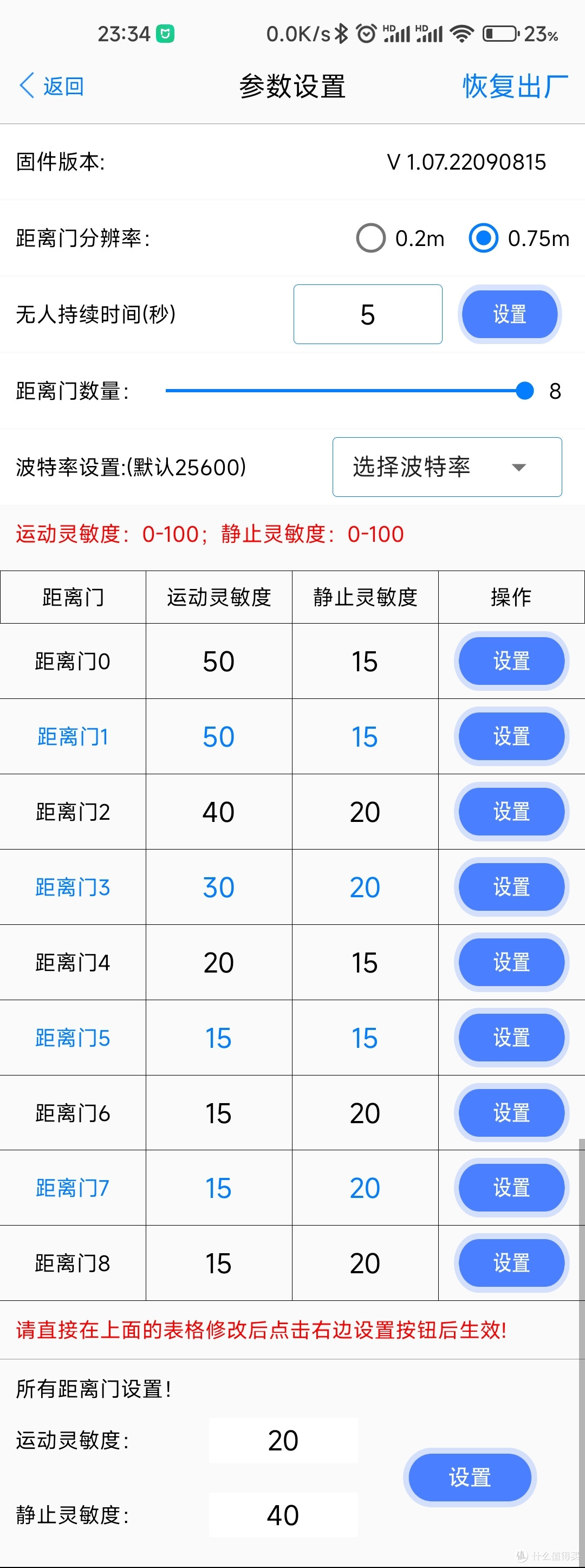

5.更多页面中几个参数的含义。距离门分辨率:我理解是选0.75,每个距离门相隔0.75米,可探测6米;选0.2,每个距离门设置相隔0.2米,可探测1.2米。无人持续时间:就是人离开多久显示没人。距离门数量:就是确定探测距离的,比如我需要探测3米,那就可以选0.75分辨率,门数量4个。运动和静止灵敏度:0表示很灵敏,稍微动作就能检测到,100表示很不灵敏,需要非常非常大动作才能检测到。

更多页面更多页面更多页面

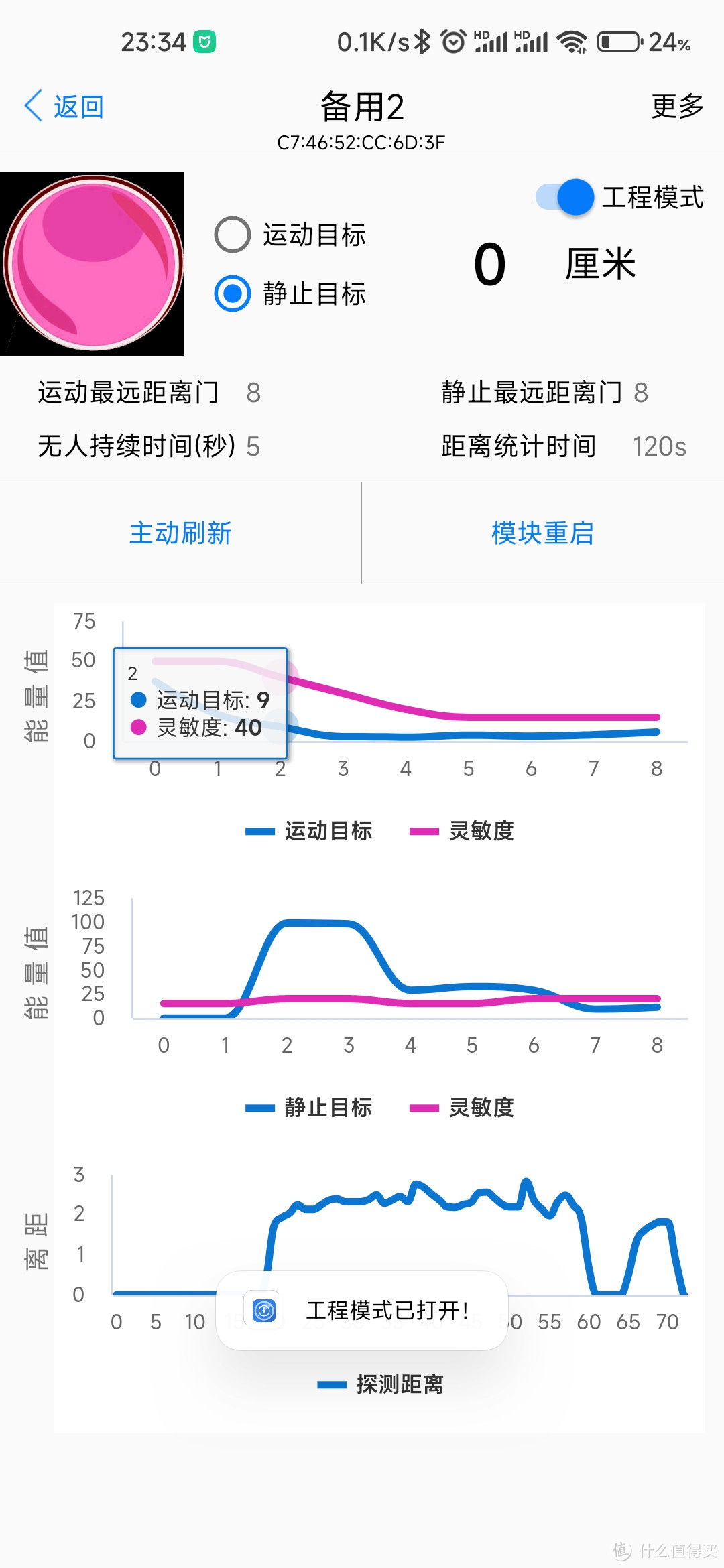

6.工程模式的用法,主要看运动目标和静止目标的能量值,红色线是我们自己设置的各个距离门的灵敏度;蓝色线空间中活动或静止物体实际的能量值。比如人走出所在房间,查看是否有其他活动或静止目标,看其在哪个距离超过了我们设定的灵敏度。可以在更多页面中的相应距离门中调高相应的灵敏度,以排除干扰源。

如何对LD2410B雷达模块进行参数设置

每个空间的情况不一样,需要自己调整,特别是卫生间。比如有换气扇影响,那就可以把这个距离的灵敏度调高,减少影响。比如坐在马桶上时检测不到自己静止,可以把这个距离门的灵敏度调低。而且有时候干扰源的具体和我们人常在的位置距离差不多的话,那调整参数比较麻烦,可以调整雷达模块实际安装的位置,再调整距离门灵敏度。
