症状：

黄色通道频繁断墨，反复清洗打印头不起作用，清洗打印头时经常发生串色

排查过程：

掀开机舱盖，重启打印机，待墨车将要移动到中间前拔掉打印机电源，使墨车停在中间。

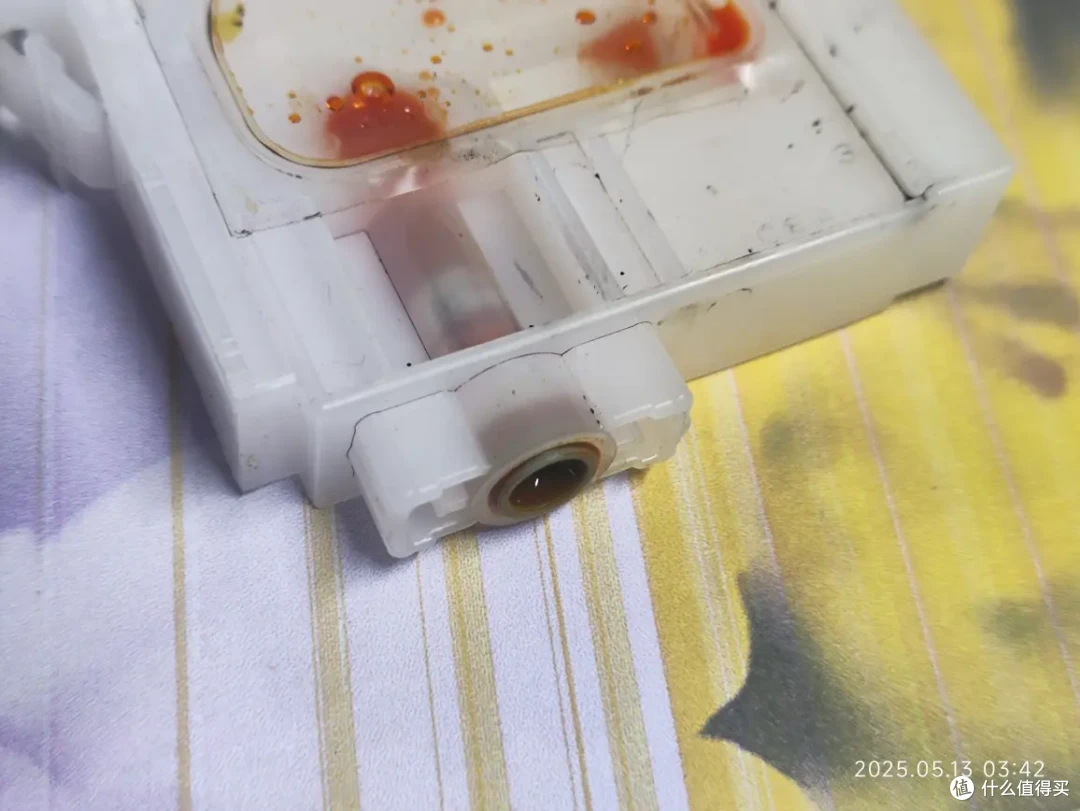

使用螺丝刀拆开墨囊固定盖，用镊子拨动塑料锁扣将黄色通道墨囊取出检视-发现墨囊里有大量气泡，硅胶嘴处有黑色墨水

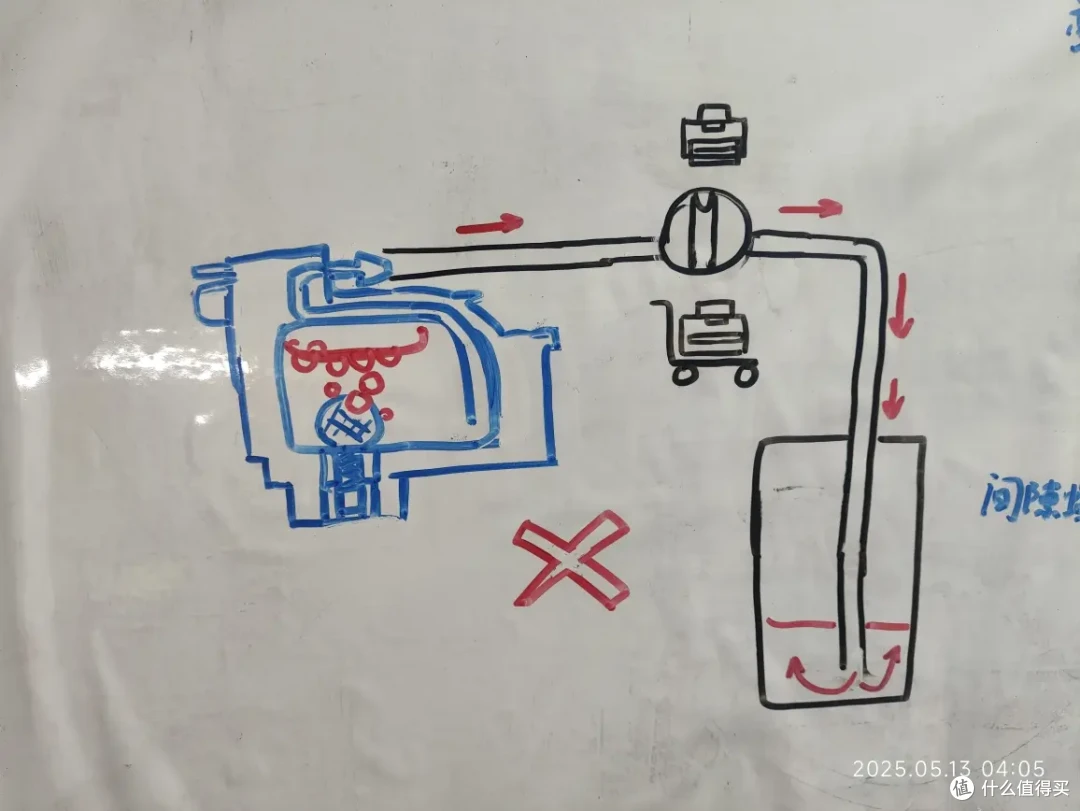

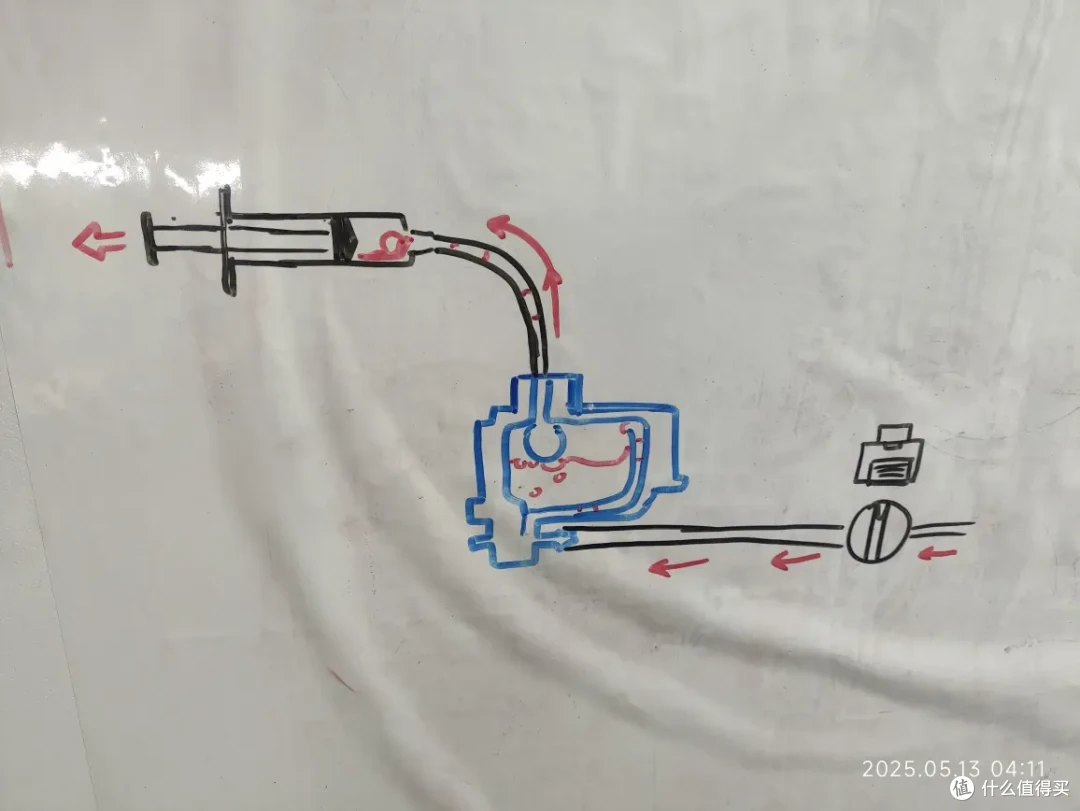

将连供阀门打开，使用带硅胶软管的注射器抽吸系统内的空气（如下图所示）

抽吸时发现阻力极大，怀疑连供墨管堵塞，遂拆卸连供墨盒-

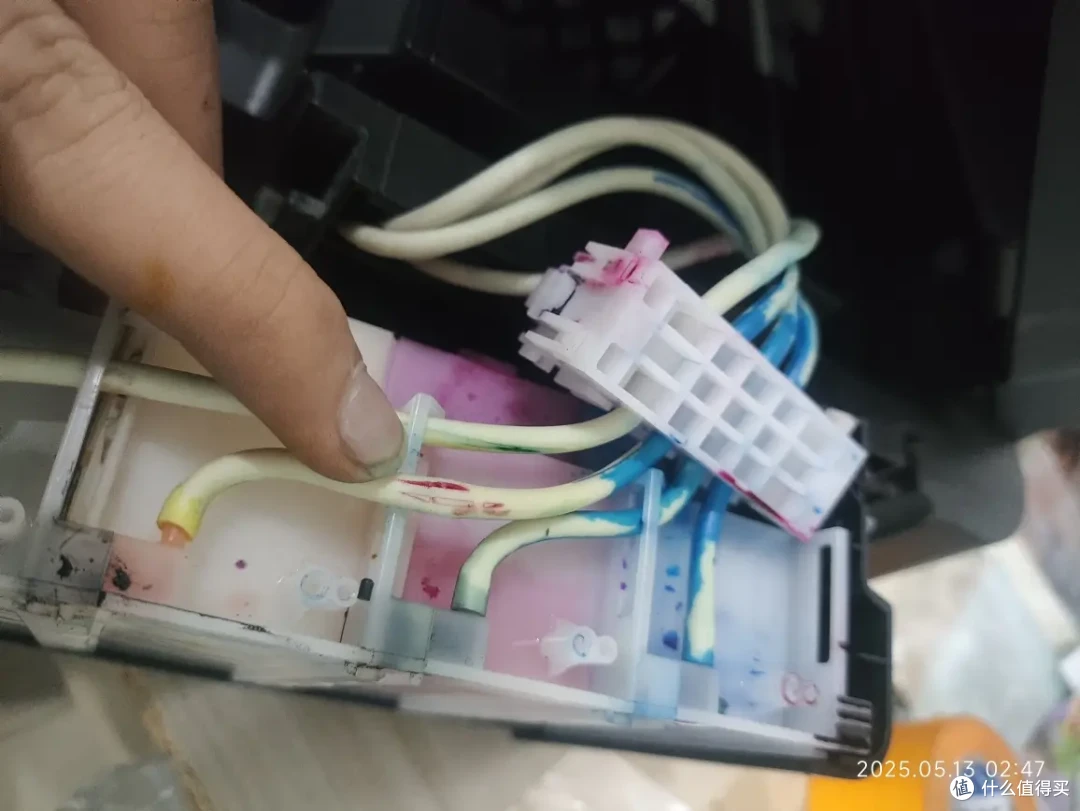

-发现黄色通道墨管安装错误，受塑料件挤压闭合（之前断墨和串色元凶就是它了）。

重新安装到位后，重新进行排气操作，使系统内无残余气泡，抽出的墨水打回墨盒。

在清洗和测试后，发现黄色通道仍旧没有墨水，遂重新拆出墨囊检视，发现墨囊里又出现了大量气泡。

重新排气后，发现在不连接任何部件的情况下墨囊硅胶嘴部会漏气，根据墨盒液位低于墨囊推测此情形为虹吸作用所致。遂再次排气，并在排气后关闭连供阀门

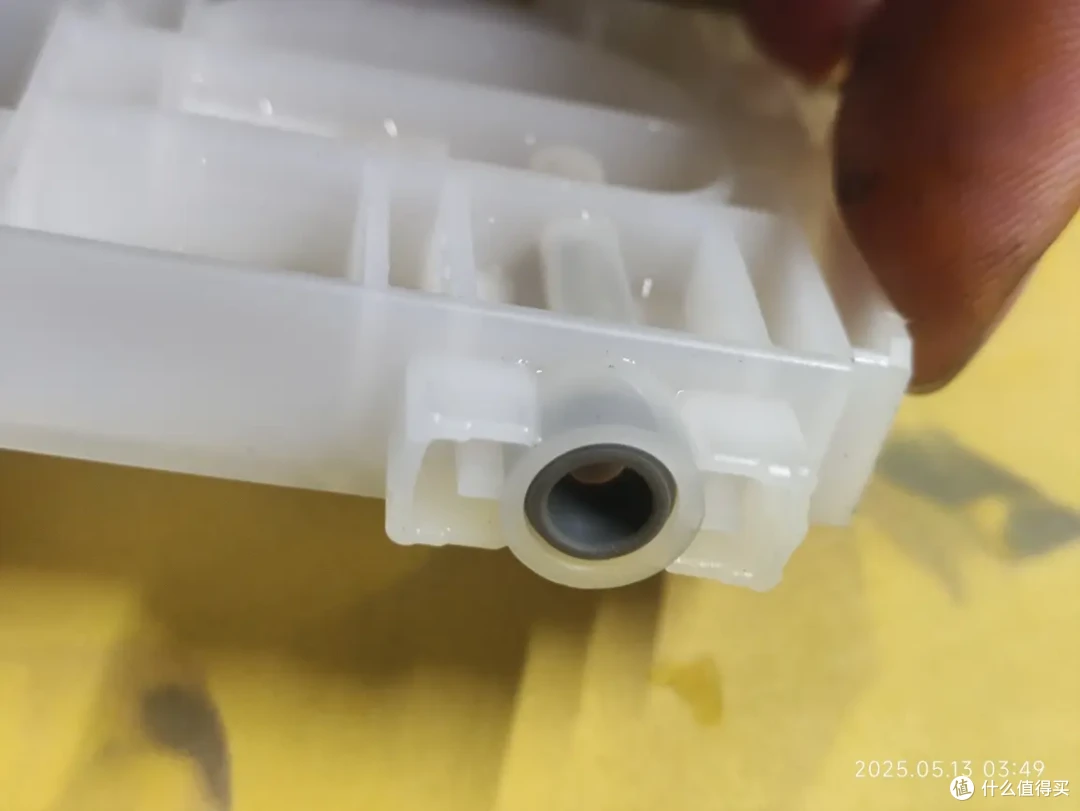

观察发现墨囊嘴部硅胶密封环有脱落之势，将其塞回到位。

将墨囊安装到位，打开连供阀门，执行清洗喷头程序后打印测试页

问题解决

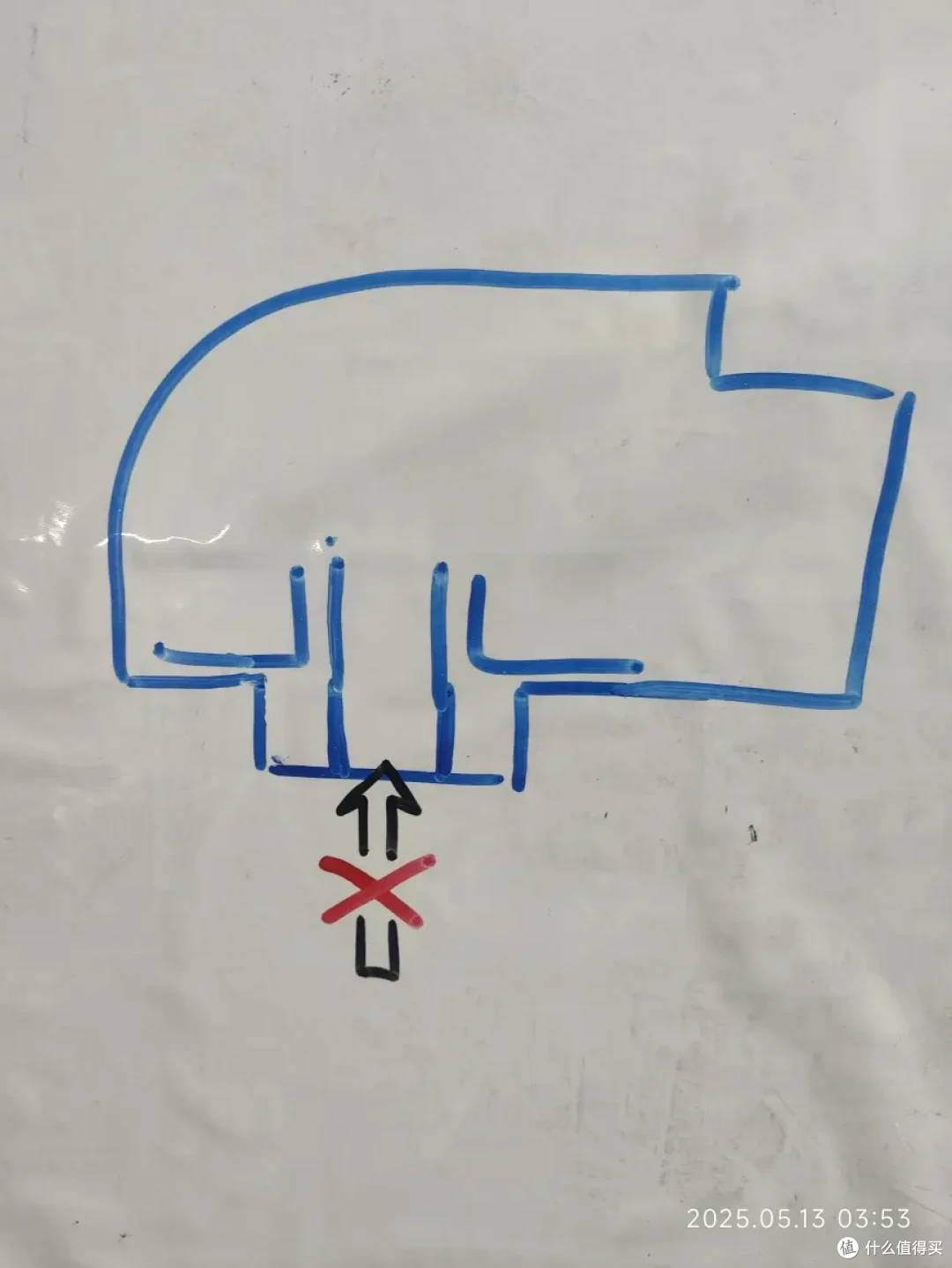

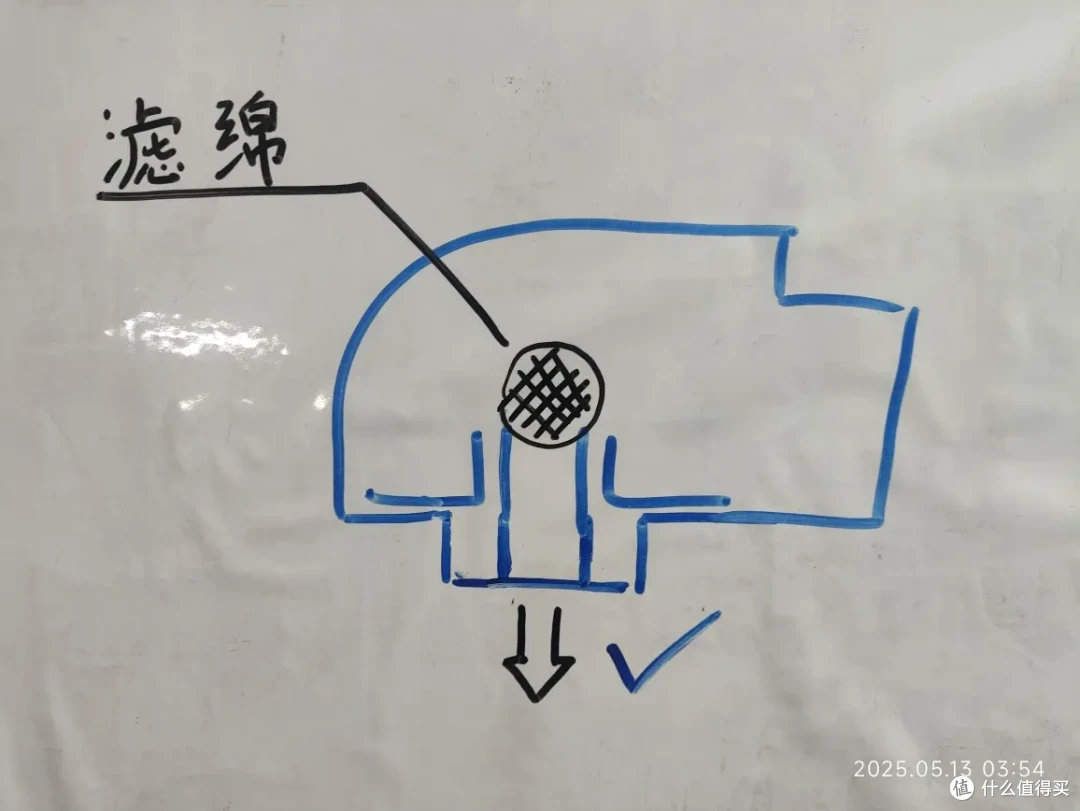

注意事项：请避免污染墨囊硅胶嘴部，任何灰尘颗粒都可能导致打印机喷头堵塞（这是打印机最贵重的部分）。排气和清洗时须遵循流动清水和只出不进原则（如图所示）

特别小记：此案例中串色现象系管道堵塞时执行清洗所致，堵塞的管道会在废墨泵工作时产生负压，进而在负压消失时吸取废墨垫上的深色废墨。该现象具有迷惑性，容易使人怀疑打印头内部损坏，请遇到类似情况时优先排查管道堵塞问题。
