拆解报告：派美特PaMu Slide Mini 真无线蓝牙耳机

派美特是专注于音频领域的新兴品牌，团队成员在音频、科技领域拥有丰富的从业经验，其产品也多次获得国际性的设计奖。

此前我爱音频网曾经拆解过派美特 Tempo T5真无线立体声蓝牙耳机，其充电盒借鉴中国建筑元素典雅时尚，内置1000mAh大容量电池可以为耳机提供较长续航；派美特PaMu X13真无线蓝牙耳机，其充电盒和耳机采用棋盘式的特色设计，耳机符合人体工学设计，运动时不易脱落。

此次我们要拆解的是派美特PaMu Slide Mini，它采用高通QCC3020旗舰芯片，支持蓝牙5.0和双麦降噪，能够带来良好的通话降噪效果；水滴型的入耳结构和硅胶套可以让佩戴比较舒适，搭配充电盒续航可达30小时，配置方面比较不错，下面就一起来看详细的拆解吧~

一、派美特PaMu Slide Mini 开箱

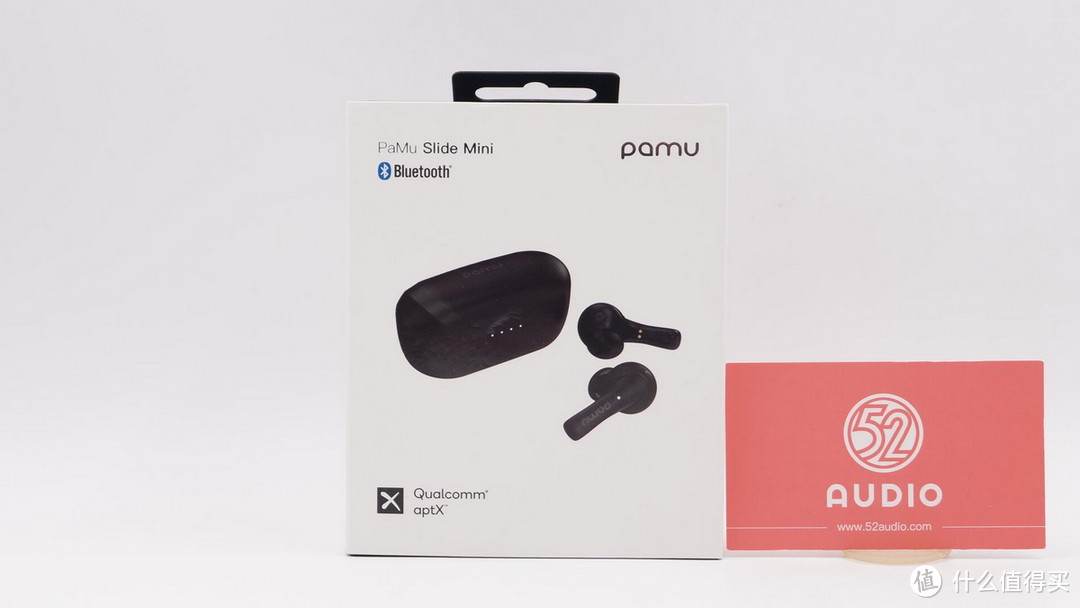

包装盒正面，印有耳机和充电盒的渲染图，左上角是产品型号PaMu Slide Mini 和蓝牙认证，右上角是派美特旗下耳机品牌Pamu的Logo，左下角是高通aptX认证。

包装盒背面是多语言版本的产品信息简介，中文版的是：蓝牙5.0/双麦克风降噪/触摸按键/IPX6防水/10小时音乐时间/高通aptX音频。底部是品牌信息和条形码，产品型号为T6C，黑色版本。

包装盒内物品，耳机和充电盒，充电线，两套附赠耳塞，使用说明书和收纳袋。

两套不同尺寸的耳塞，共有五对；Type-C接口的充电线。

收纳袋上印有Pamu品牌的Logo。

充电盒为磨砂质感，哑光设计，顶部有Pamu品牌的Logo。

充电盒正面有四个电量指示灯，和长条形的凹槽便于打开。

充电盒背面合页下方是充电接口。

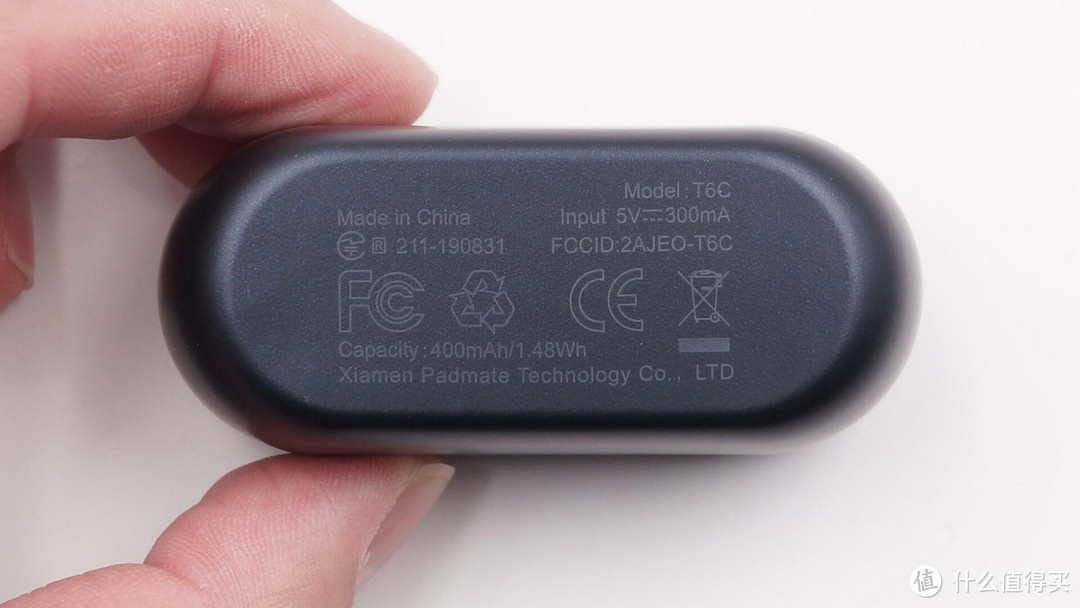

充电盒底部有部分产品信息：型号T6C，输入5V⎓300mA，充电盒电池容量：400mAh，1.48Wh，厦门市派美特科技有限公司。

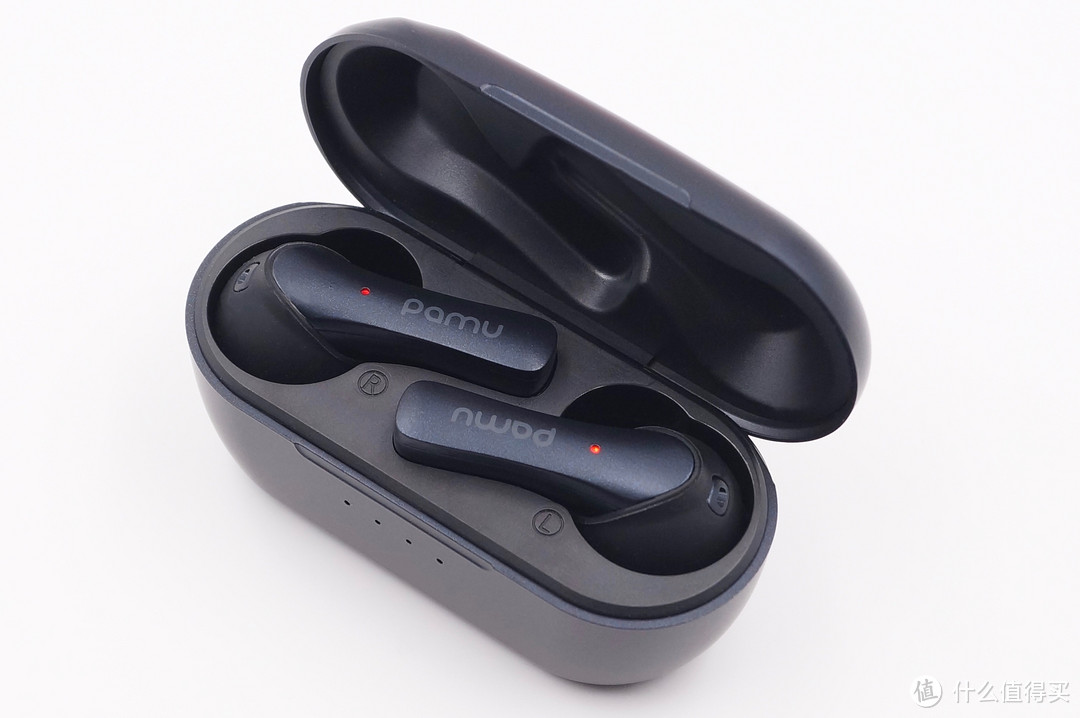

耳机上有指示灯指示充电状态。

镀金充电顶针，充电盒内侧有左右标识。

我爱音频网采用ChargerLAB POWER-Z KM001 对派美特PaMu Slide Mini进行有线充电测试，充电电压5.062V，电流0.337A。

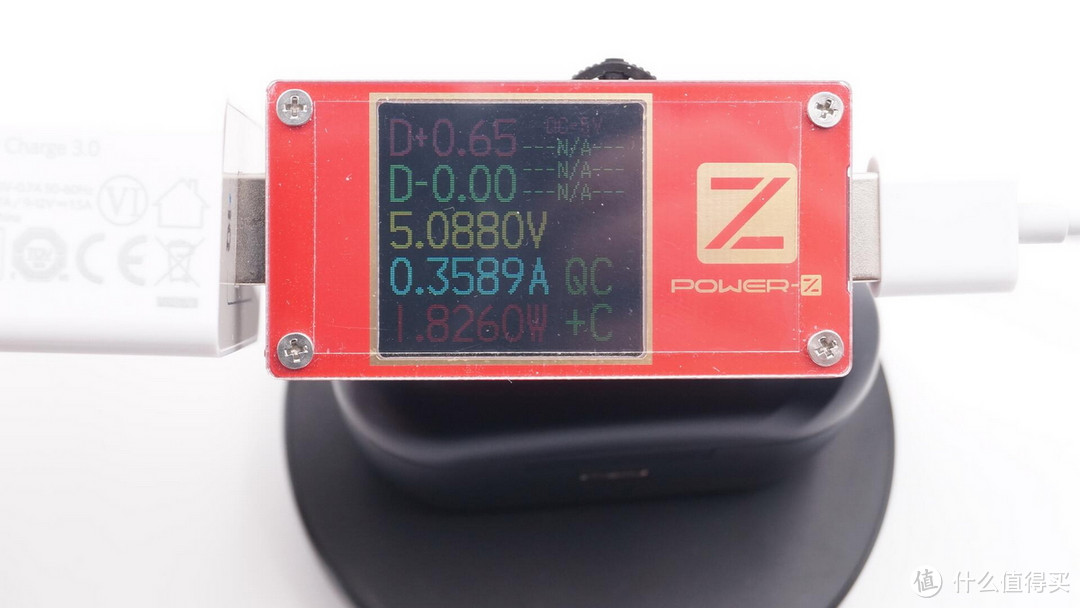

我爱音频网采用ChargerLAB POWER-Z KT001 对派美特PaMu Slide Mini进行无线充电测试，充电电压5.0880V，电流0.3589A。

耳机与充电盒重量：52.4克。

充电盒重量：38.3克。

耳机重量：14.1克。

二、派美特PaMu Slide Mini 拆解

耳机仓内部用胶塞盖住了一颗固定螺丝。

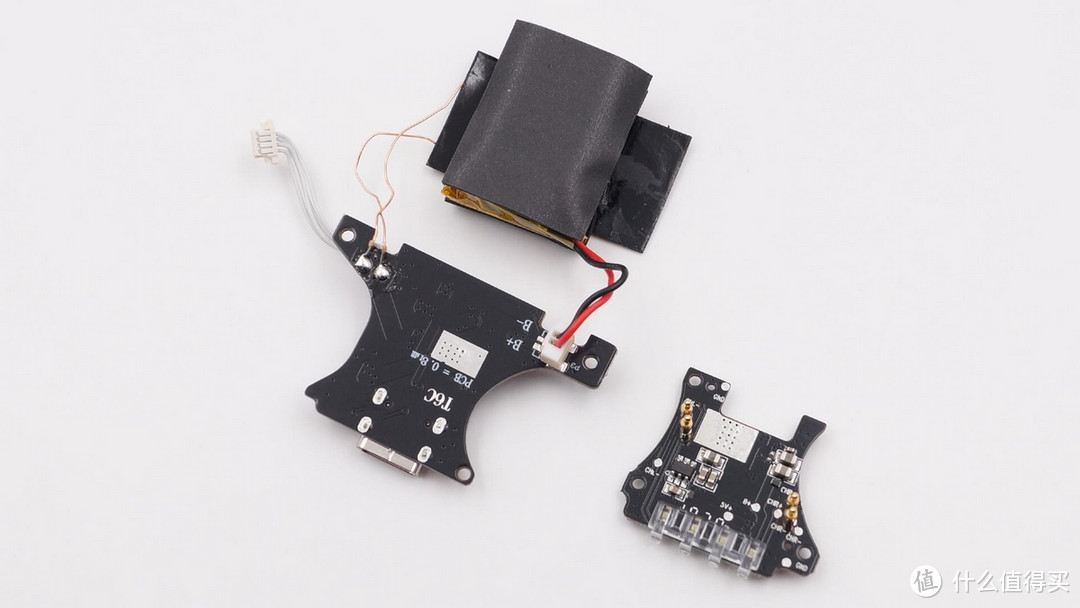

拧开螺丝，内部两块电路板用导线连接。

一共四块磁铁吸附固定耳机，两块磁铁吸附盖子。

充电盒内部主板结构一览。

主板背面特写。

无线充电线圈特写。

充电盒内置400mAh。3.7V锂电池。

电池上有保护电路。

电路板正面有一颗芯片。

TI德州仪器 BQ51013B 全集成无线充电接受IC，用于为内置电池无线充电。

TI德州仪器 BQ51013B 详细资料。

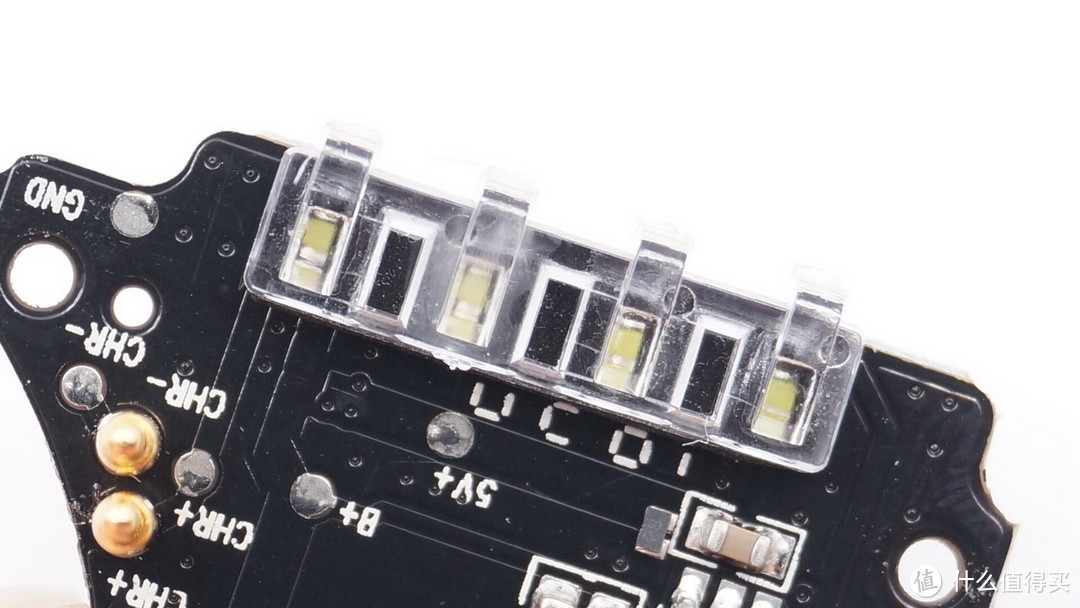

四颗电量指示灯。

镀金充电顶针。

无标单片机，用于电量指示功能。

微源 LP5300 过压过流保护IC，用于输入过压过流保护。

钰泰 ETA9640 电源管理IC，1A充放电，同步整流升压，内置多种保护功能，适用于移动电源及蓝牙耳机充电盒。

钰泰 ETA9640 详细资料。

下面开始拆解耳机部分。

耳机上面有一颗指示灯。

耳机柄底部的麦克风开孔。

耳机顶部也有一个麦克风开孔。

镀金充电触点。

耳机出声孔有防尘网防止灰尘进入。

分离耳机与硅胶套。

拆开耳机腔体和耳机柄。

蓝牙天线和圆形触摸触点。

导电布是蓝牙天线。

触摸触点。

耳机壳体内部是电池和扬声器。

耳机扬声器特写，采用胶水固定。

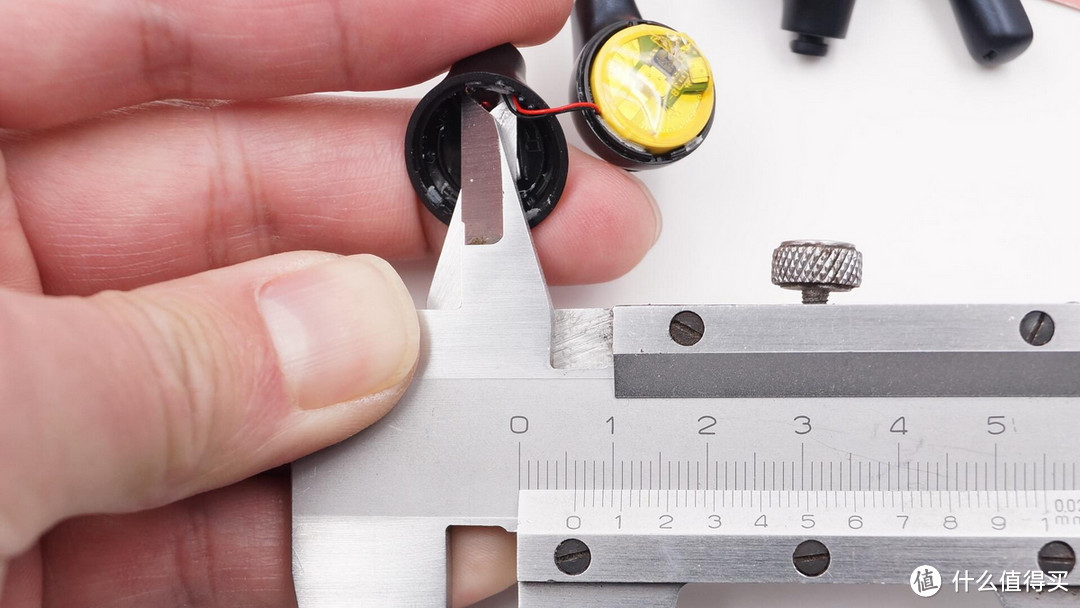

扬声器直径6mm。

耳机主板和电池与一元硬币的尺寸对比。

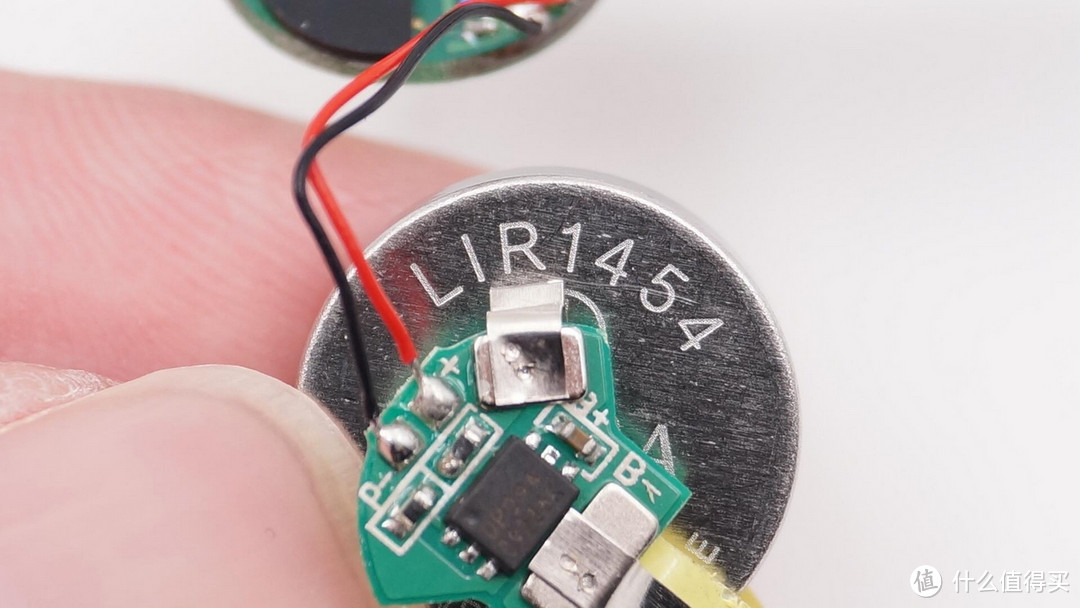

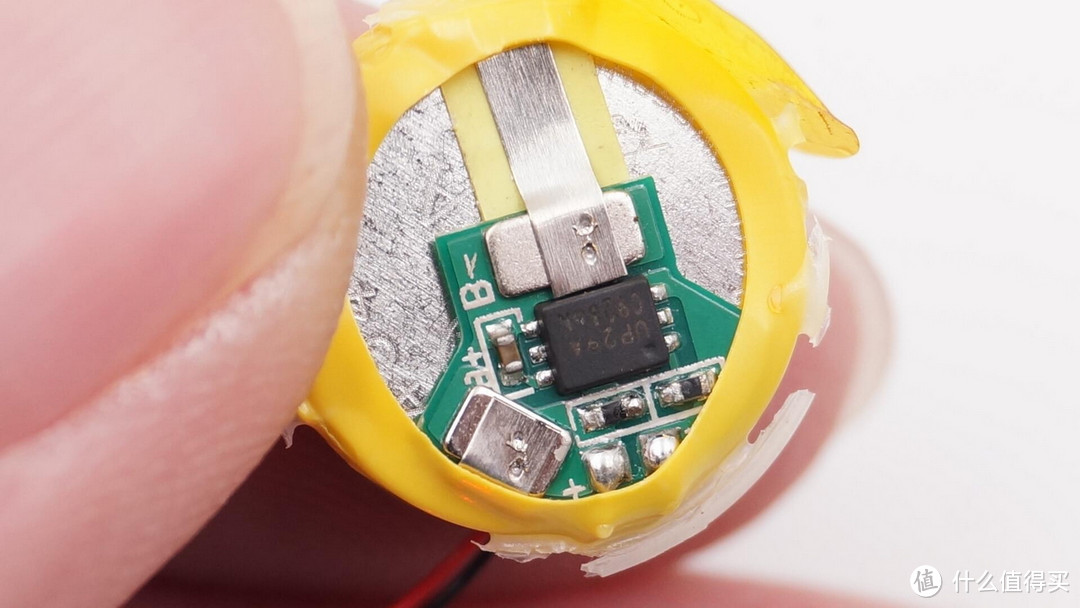

电池上有一体化保护IC，用来保护电池。

电池采用LIR1454型号，14mm直径，5.4mm厚。

电池来自LIDEA 电的电子。

耳机尾部是麦克风开孔，开孔有防尘网防止灰尘进入。

镀金充电顶针，连接到耳机电路板上。

耳机电路板正面特写。

耳机电路板背面特写。

触摸顶针特写。

丝印8010 9813的MEMS硅麦。

蓝牙天线弹片。

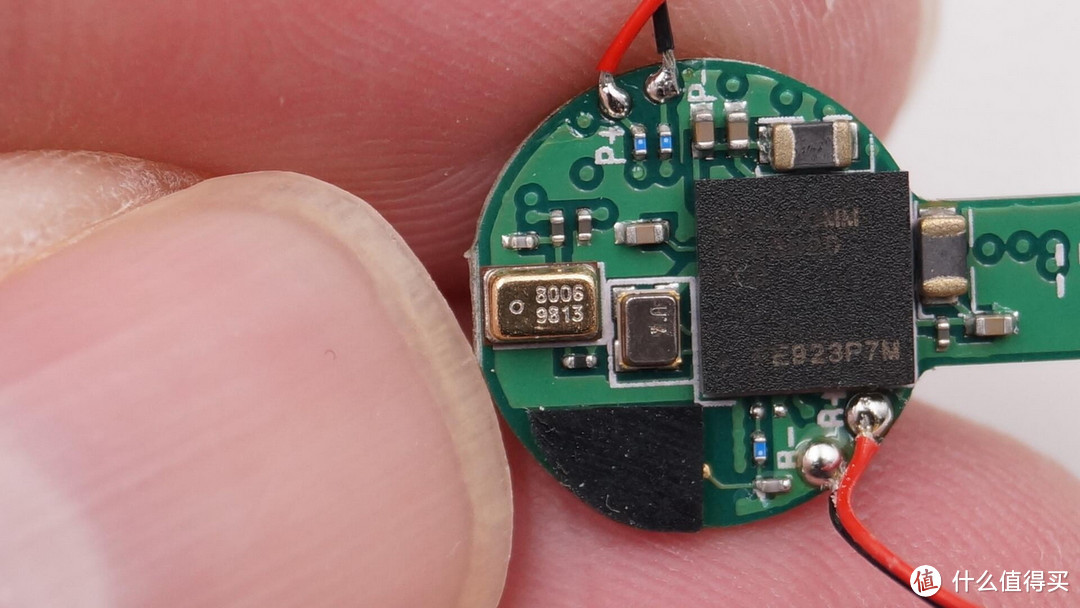

丝印8006 9813的MEMS硅麦。

丝印013C的触摸芯片。

华邦电子 25Q32FW 32M-bit外置存储器，用来存储品牌及其他配置信息。

华邦电子 25Q32FW 详细资料。

高通 QCC3020 超低功耗蓝牙音频SoC，内置可编程FLASH，支持蓝牙5.0协议，内置DSP，类似同系列QCC3026。

据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

高通 QCC3020 系列产品特性对比。

拆解全家福。

我爱音频网总结

派美特的TWS耳机产品向来比较注重充电盒的设计，PaMu Slide Mini与PaMu Slide相比虽然简化了充电盒的设计，但顶部还是设计了“海浪式”的曲线；耳机外形轮廓进行了人体工学设计，腔体上有硅胶保护套保证佩戴的舒适度，还附赠了多对深浅不同、尺寸不同的耳塞。

派美特PaMu Slide Mini 真无线蓝牙耳机充电盒采用TI德州仪器的无线充电接受方案，配合钰泰电源管理，对充电仓内部电池充电及升压为耳机充电；耳机采用高通QCC3020蓝牙方案，支持双麦克风降噪技术结合CVC软件算法提高通话质量。整体来看，是一款不错的TWS耳机产品。
