拆解报告：RAVPOWER 90W双USB-C口PD快充充电器RP-CPCN001

最近知名跨境电商品牌RAVPOWER推出了一款全新的90W 双USB-C口快充充电器，这是国内首款上市的双USB-C超大功率快充充电器，丰富了100W快充充电器的类目，给消费者提供了更多的选择。

外观方面，这款产品采用了RAVPOWER充电器家族典型的“豆腐块”方正造型，搭配可折叠插脚，小巧便携。性能方面，在单口输出时，两个接口均可实现最大90W输出；当双口同时工作时，各具备最大45W的输出能力，可以同时满足两台笔记本电脑的充电需求。

不仅如此，为了满足国内CQC的CCC安规认证要求，这款充电器还在小巧的机身内部加入了PFC功率因数校正电路，内部元器件布局十分紧凑。下面就和大家分享这款充电器的拆解，看看其内部的具体用料和做工。

一、RAVPOWER 90W充电器外观

包装盒正面印有RAVPOWER品牌、四大特性标识和黑白款式充电器外观图等信息。

背面是充电体积和特性介绍信息。

内部使用塑料盒对充电器进行支撑固定，产品外套有防尘袋。

包装内含充电器、数据线和使用说明书。

附带的数据线长61cm。

RAVPOWER这款充电器沿用典型的圆角方正造型，机身正背面微微弧面凸起，再搭配上可折叠插脚，让产品显得非常小巧，携带起来很方便。此外机身正背面设计有RAVPOWER品牌。

底部外壳上标注充电器规格信息

产品型号：RP-CPCN001

S/N：0UQUQF6W

输入：220-240V~50/60HZ 2A Max

PD输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/4.5A，90W Max Each Port

总输出：90W

生产商：深圳市邻友通科技发展有限公司

产品已经通过了3C认证。

输入端配备可折叠国标插脚，收放自如携带方便，且可以避免刮伤其它电子产品。

输出端配备两个USB-C接口，绿色胶芯不露铜，接通电源LED指示灯亮蓝光。

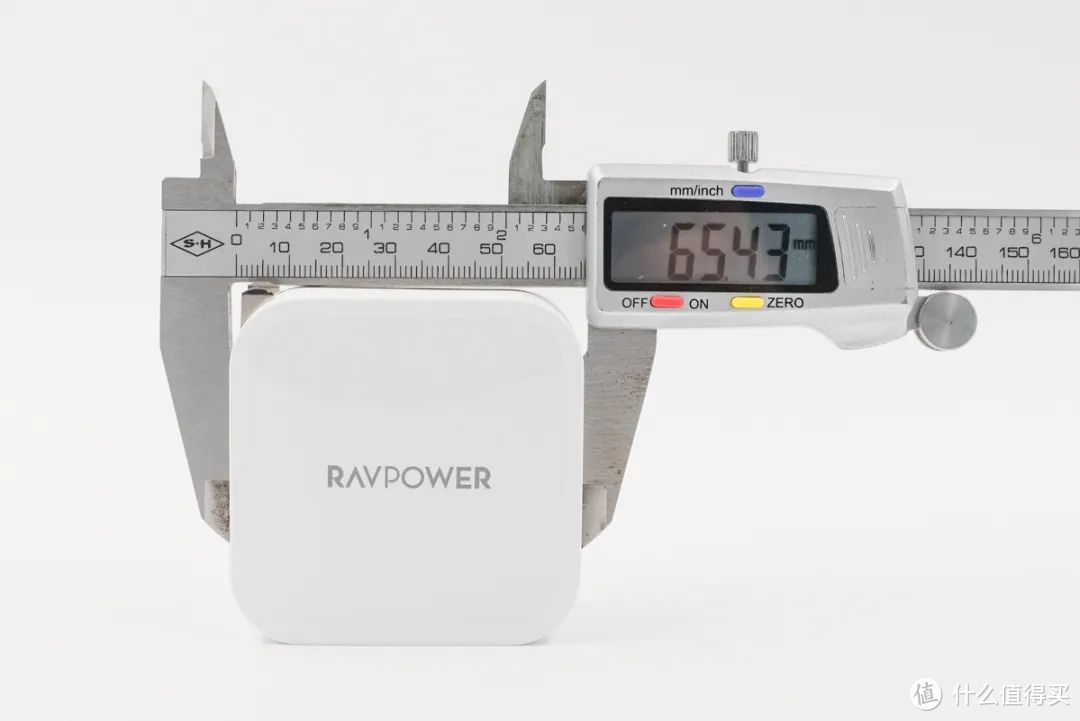

使用游标卡尺实测充电器长65.43mm。

宽65.18mm。

厚度为32.97mm。通过三维可以计算得充电器体积为140.61cm³，功率密度为0.64W/cm³。

和苹果96W充电器大小比较，体积优势非常明显。

净重约为212g。

使用ChargerLAB POWER-Z KT002检测其中一个USB-C口的输出协议，显示支持Apple 2.4A和DCP协议。

其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V4.5A五组固定电压档位。

使用KT002检测另一个USB-C口的输出协议，显示同样支持Apple 2.4A和DCP协议。

并且同样具备5V3A、9V3A、12V3A、15V3A、20V4.5A五组固定电压档位。 两个USB-C口性能完全一样，支持盲插，使用非常方便。

二、RAVPOWER 90W充电器拆解

将外壳从侧面拆开，机身壳上贴有粉色导热垫。

将PCB板取出，另一半机身壳上也贴有导热垫，此外输出小板背面有黑色塑料绝缘板。

PCB板正面一览，输入端元器件打胶固定。

板子背面一览，焊接有两颗整流桥、PFC控制器、两颗主控芯片以及两颗同步整流MOS，功率芯片分开布置，避免局部积热。

通过对充电器正背面电路进行观察发现，RAVPOWER 90W双USB-C口PD快充充电器采用输入端APFC电路升压，两路开关电源宽范围输出，协议控制输出电压的架构，两路相互独立，并且用料设计完全一致，输出性能也一样，支持功率盲插。下面我们就从输入端开始一一了解各元器件。

PCB板输入端一览，焊接有延时保险丝、共模电感、两颗安规X电容、滤波电感和PFC升压电感。

延时保险丝规格为5A 250V。

共模电感双线绕制，用于滤除EMI干扰。

两颗安规X2电容容量均为0.22μF，且都来自DGCX东莞市成希电子有限公司。

两颗TT8M 8A1000V整流桥，并联使用用于均摊发热。

滤波电感特写。

PI的PFC控制器PFS7628，用于将整流滤波后的电压升压，进行主动功率因数校正，内部集成600V高压MOS和控制器，集成度高，提供稳定，高效的功率因数补偿，可提供110W输出功率。

PI PFS7628资料信息。

PI LXA03D530，极低反向恢复硅二极管，用于PFC升压整流。

PI LXA03D530资料信息。

PFC升压线圈特写，顶部贴有信息标贴。

1μF 450V CBB21 薄膜电容。

中心位置焊接有两颗高压滤波电解电容。

CapXon丰宾的两颗高压滤波电解电容，规格均为450V 33μF，两颗并联为PFC输出滤波。

PCB板侧面一览，可以看到有PWM主控芯片供电电容以及变压器。

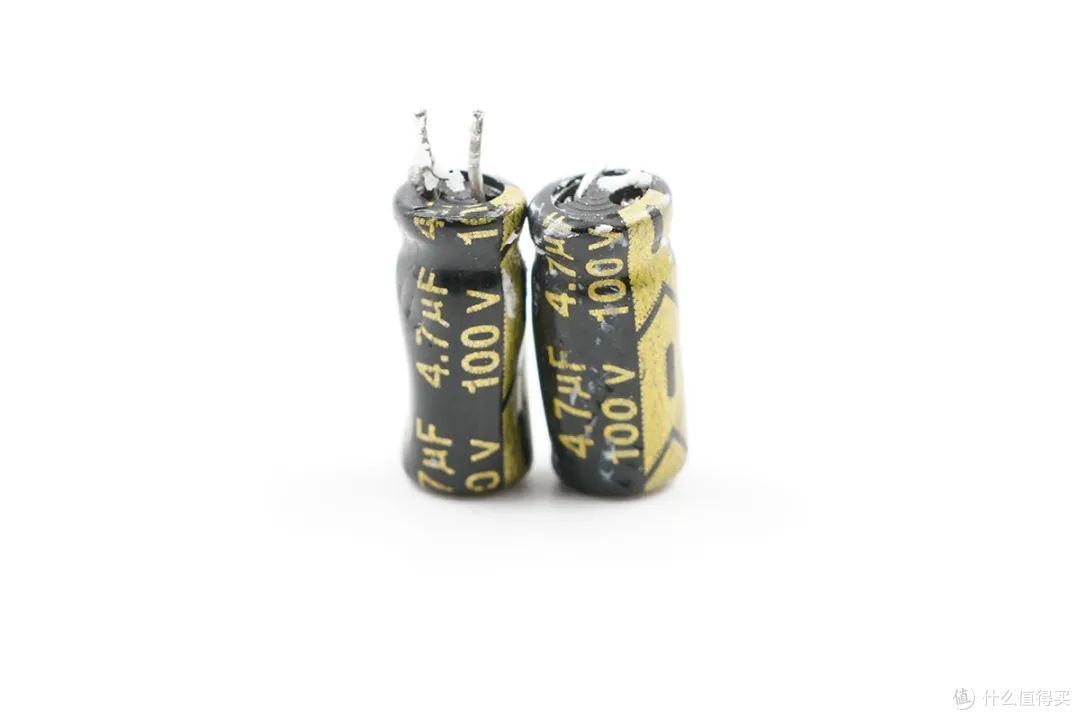

两颗PWM主控芯片供电电容规格都是100V 4.7μF

PI INN3368C主控芯片，这是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，内置650V耐压开关管，集成外部MCU供电，最大支持65W输出。

PI INN3368C资料信息。

EL亿光1019光耦，用于保护反馈功能。

USB-C1路变压器特写。

输出抗干扰蓝色Y电容特写。

次级同步整流MOS管采用美国万代AOS AON6220，NMOS，耐压100V。

万代AON6220详细参数资料。

充电头网了解到，采用万代AON6220的产品还有斯泰克100W氮化镓快充充电器、SONY索尼39W USB PD快充充电器、OPPO原装65W氮化镓快充充电器、OPPO 50W SUPER VOOC超级闪充充电器、vivo 44W SUPER FlashCharge超快闪充充电器等多款产品。

板子另一侧放置另一个USB-C电路的变压器。

另一个USB-C电路的主控芯片同样采用PI INN3368C。

变压器特写，丝印由T1变为T2加以区别。

另一颗AOS万代次级同步整流MOS AON6220。

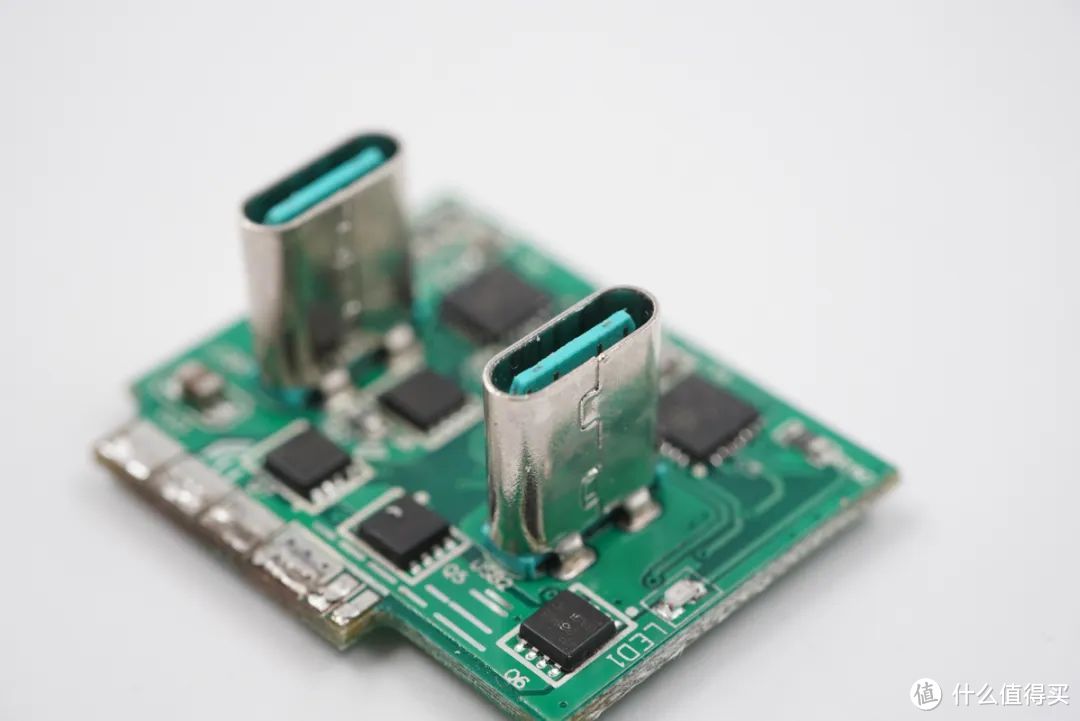

输出端一览，垂直焊接有一块协议小板，背面是黑色绝缘隔离板，两侧是输出滤波固态电容。

次级同步整流输出滤波采用永铭NPX系列固态电容，规格为25V 1000μF。单颗尺寸8mm*16mm，耐高温105℃，寿命2000小时。同时这款产品还具有小体积、低ESR、高容许纹波电流、高可靠性等特点。

充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户的高度认可。

另一颗永铭固态电容规格同样是25V 1000μF。

两颗USB PD协议芯片均为英集芯IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时金属极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网拆解发现，这款充电器采用了一种全新的架构来实现90W快充。不同于常见的一组主电路加上DC-DC线路，此设计内置了两套完全一样的快充电路，AC-DC部分由两颗PI主控芯片实现并联两路转换，输出则采用两颗英集芯IP2726协议芯片实现两路电源并联单口输出90W，双口独立输出各45W的智能调节控制。这种全新的架构实现了无需DC-DC二级转换，而达到双口盲插90W的大功率设计。

英集芯IP2726详细规格资料。

充电头网了解到，英集芯IP2726此前已被斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

四颗万代AON36366 MOS管，NMOS，耐压30V，作为两个USB-C接口的输出VBUS开关，并且两路输出也由其中的两颗控制，使双路45W输出适配器输出并联，共同输出90W功率。

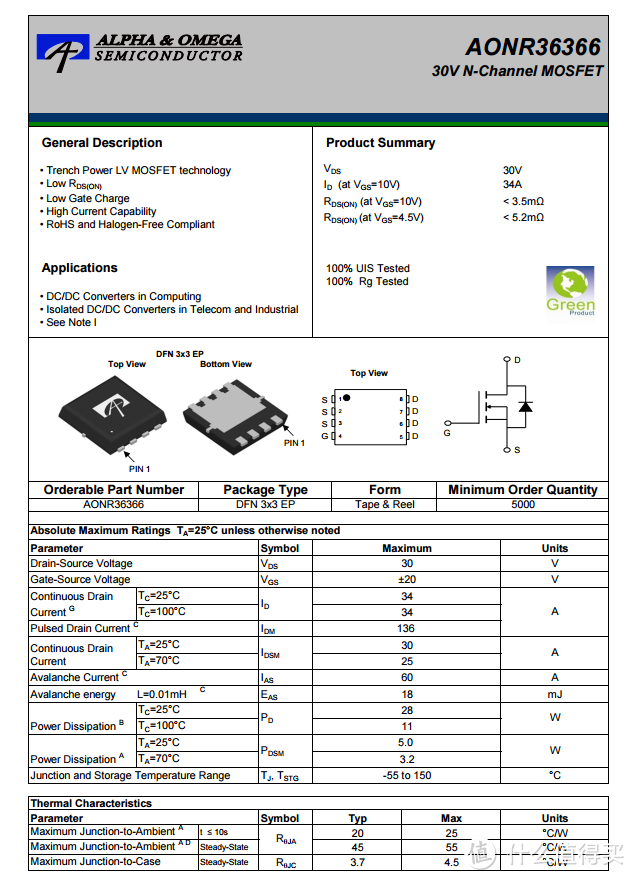

万代AON36366资料信息。

USB-C母座特写，垂直过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

RAVPOWER 90W双USB-C口PD快充充电器采用方正圆角造型机身，配上可折叠插脚小巧便携。双USB-C口输出完全一致，均具备5V3A、9V3A、12V3A、15V3A、20V4.5A五组固定电压档位，单口都支持最大90W PD快充，双口同时输出总功率为90W，支持功率盲插使用更方便。超大功率可以满足更多笔记本的全速充电需求。

充电头网通过拆解了解到，这款充电器内部由两路设计一致的独立电路组成：首先通过PI PFS7628控制的PFC升压电路进行升压，然后由两路PI INN3368C主控芯片搭配AOS万代MOS宽范围45W输出，两路均由英集芯USB PD协议芯片IP2726进行数传控制输出电压，最后经过万代AON36366 MOS管分别控制两个USB-C口输出。芯片均由业内知名厂商提供，各元器件打胶固定增强内部稳定性，整体用料做工扎实。
