8元,只要8元,无灯版AK33升级到有灯版
黑爵的AK33 作为一款82键位的键盘,尺寸小携带方面,主要还是键线分离,作为二奶机或者备用键盘正好,可惜无灯版的颜值差了点,闲鱼捡垃圾找到一个45包邮的AK33,想想反正没几个钱,买了玩玩吧
到手后看了很多自己加灯的文章,心里就痒痒了,开拆,键帽拔掉后能看到好几个螺丝,拧下来就行了
注意看,和IKBC一样预留了灯位,开心。。。
翻开PCB板,哟,留着灯位啊 ,马上淘了100个 234的方灯,电压3V 电流20mA,要什么颜色自己选,我选了骚蓝

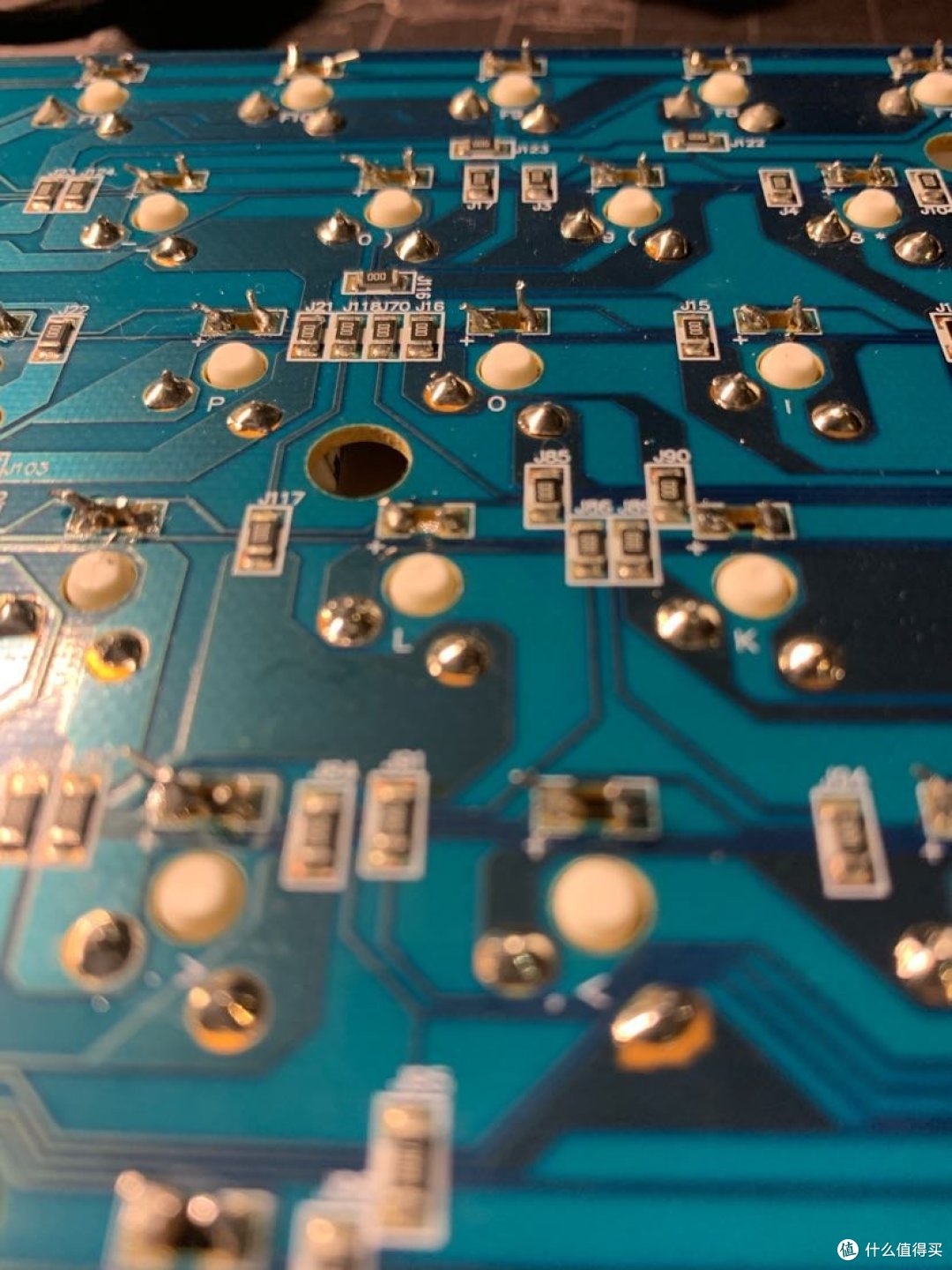

方灯到手后直接焊。。。丑了点,各位见笑了,15年前的技术差不多都忘了,呵呵 ,原以为焊好后就能直接亮了,可惜事与愿违,查了下好像是需要飞线。。。好吧,不过每一年的AK33 PCB都会变化,网上也没有现成的可以抄,只能慢慢试,最后发现其实灯位其实有电压的,只是那里没有导通,只能飞线把地线连到USB共用的接地上去了
最后的成品,是这样的,由于方灯的电压是3V所以串了个电阻上去,上了个100欧的电阻,灯的电压2.5V左右,还好能亮就没管它
开机,亮灯。。。。8元升级到了有灯版,可惜不能控制灯效,下次拿C87试试,弄个RGB
