手工焊接更换电路板元件教程（拆焊+补焊）

创作立场声明：接下来还有一个憋（咕）了很长时间的干货教程，马上更

今天一翻草稿箱一看还有这个也没写？行吧赶紧写

这都几个月前了

总之今天要讲的呢，还是很简单的一个面向电子DIY的小白教程——手工焊接更换电路板上元件的小白教程，要实现这个目的其实也很简单，最基本的只需要一把电烙铁和一把螺丝刀少许焊锡就可以了

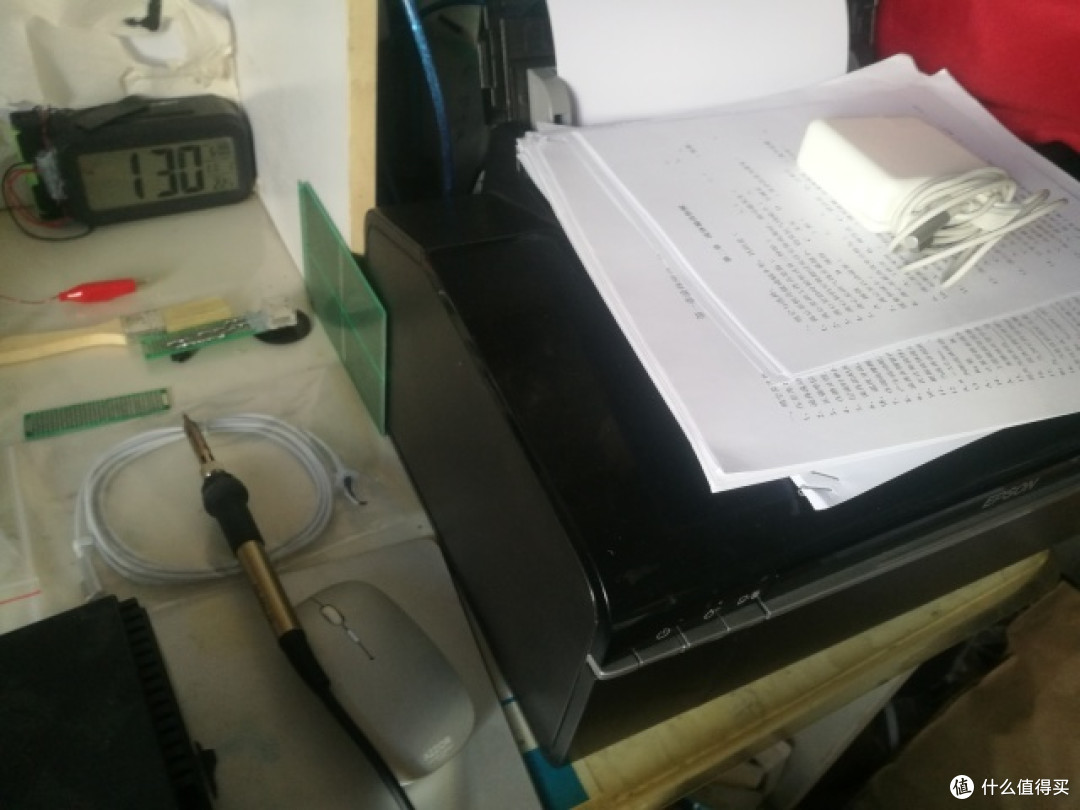

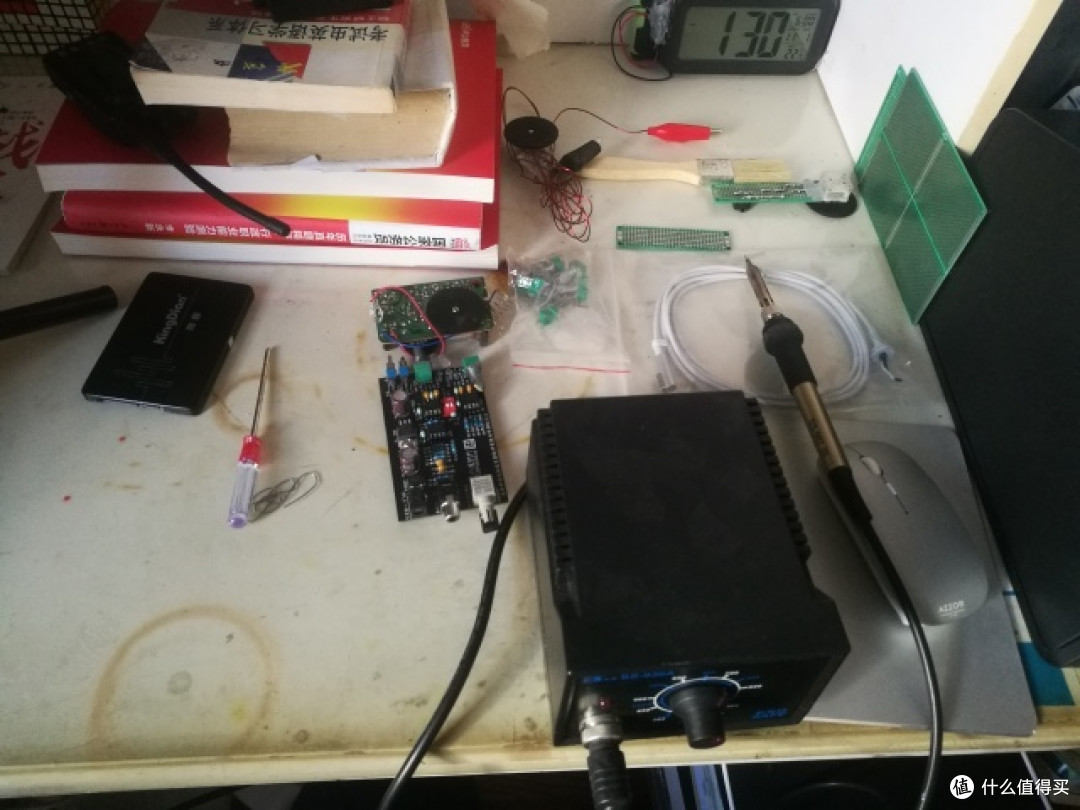

在这里我们用的是936焊台作为演示，其实所谓焊台就是自带一套自动控制系统的电烙铁，相比调温烙铁自带了一套可控电源可以更精确的控制烙铁的温度更容易做到恒温，而且价格相比调温烙铁也并不贵，一般的学校都会给配，咱自己买一个也就几十块钱

我们这里把焊台的温度设定为400度

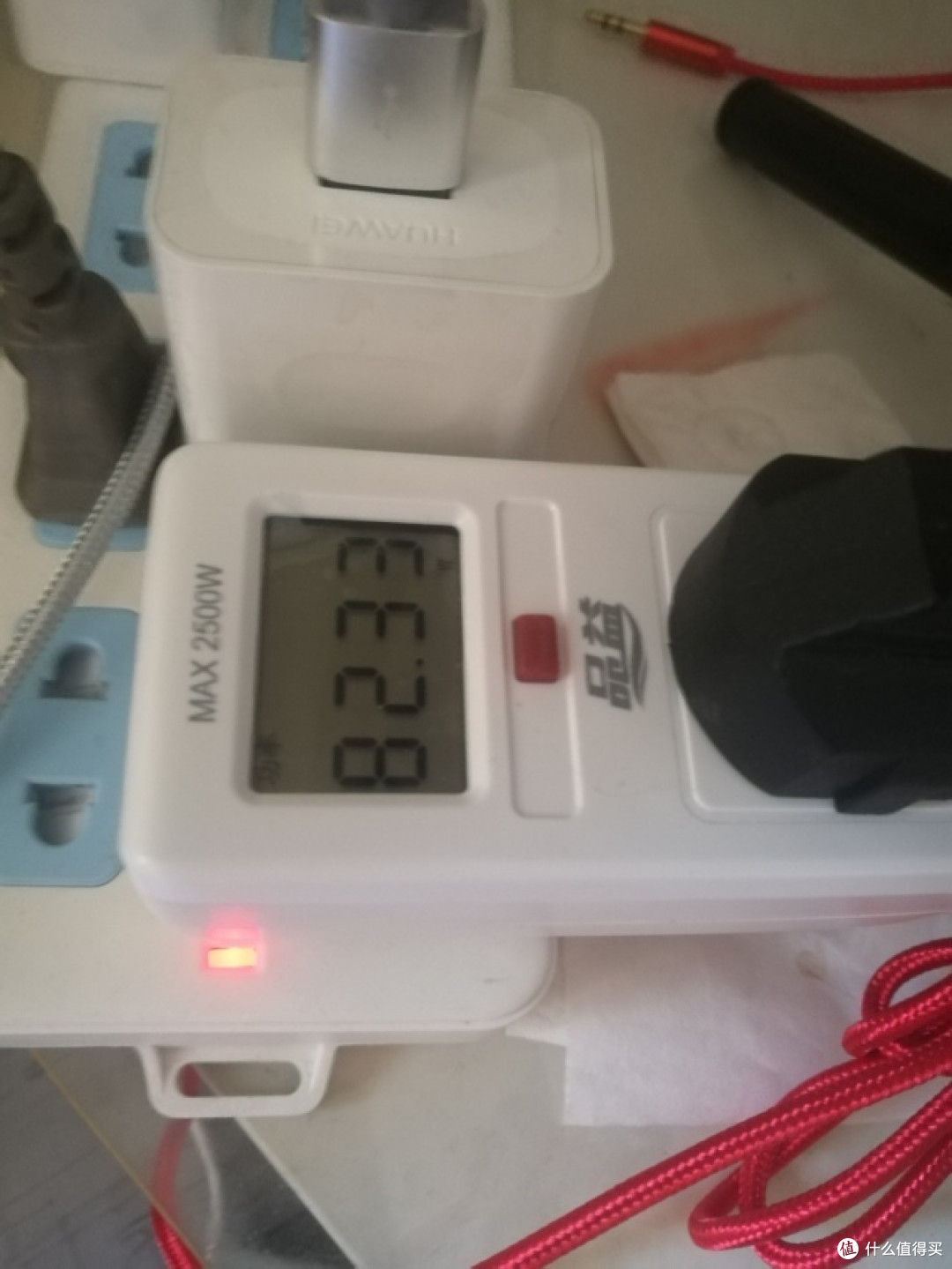

焊台加热的功率可以很高，因为有自动控制系统所以加热功率的峰值可以轻易突破标称功率

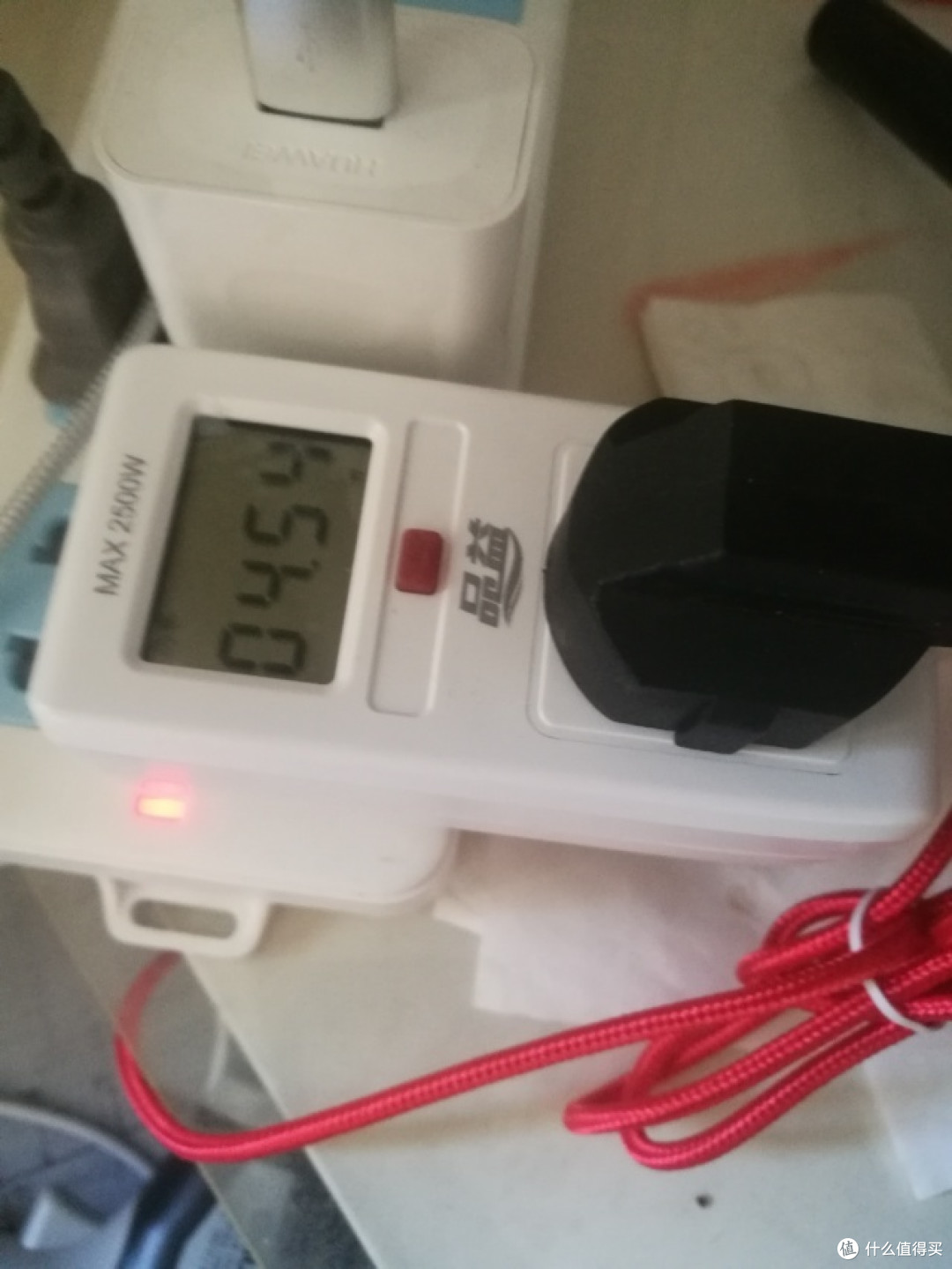

保温功率就不高了，烙铁头散不了多少热

其实我们要换的这个元件很简单，就是个电位器，之前这个板子咱不小心摔过一次所以电位器让咱给摔折了，好在这些元件都是可以从电路板查到参数直接买来就换的

如果查不到参数还要观察电路或者测量损坏元件（如果是烧毁的很可能元件本身的标识和测量都无法得出元件的参数，这时候就需要用经验来判断电路这个位置会用什么参数的元件了）

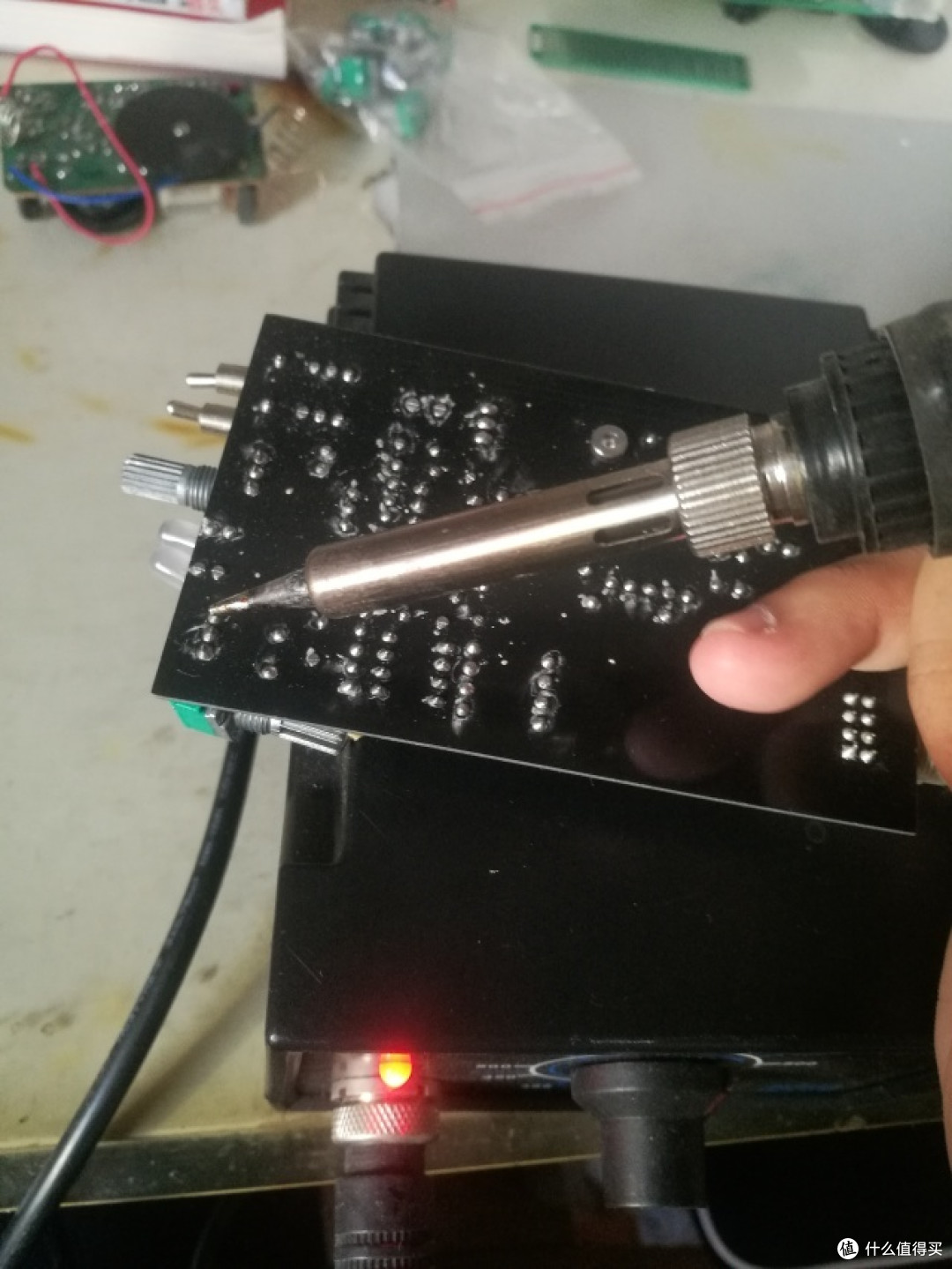

然后就简单了，我们直接用焊台的烙铁头加热板子的焊盘，这里咱们的元件因为是直插元件电位器引脚直列所以直接同时加热三个焊盘融化引脚上的焊锡就可以用螺丝刀之类的把元件起下来了（或者像咱这样吊着直接依靠重力让板子上的元件掉下来也行）

这个过程我记得咱是拍过视频教程的

换掉的元件，其实这个电位器不是很贵，十个不到5块钱吧，华强北满9.9包邮

这还不算完，烙铁头注意温度不要过高不然可能会氧化，此外还需要继续加热另外的焊盘确保没有断脚残留

这个引脚是铁脚的所以直接用带磁性的螺丝刀趁焊锡被加热时将引脚吸出来就行了

这样焊盘没有损坏就可以准备焊新元件了

一开始咱随手拿出来了一个电位器结果一看参数不对

B20K

倒也不是不能用，拧一半呗，最好再找找有没有B10K的

找到了

然后我们该怎么把它焊上去呢？

简单，对于这种情况我们可以用土办法，不需要用刀头烙铁头或者T头那么麻烦，直接把电位器倒立放在桌面上然后对焊盘加焊锡加热融化焊锡然后把电位器往上插（板子往下压）就可以了

这样电位器的引脚都已经插在焊盘上原则上电路就可以正常工作了，不过为了规范和美观我们还可以把电路板翻过来继续用烙铁循环加热这三个焊盘同时对电位器施加压力这样电位器就可以达到位置了

最后电路板完美修复，就这么简单

这个过程我们真的有视频来着，各位可以看看这个

维修电路板教程(焊接)

会使烙铁可以干什么呢？会使烙铁可以做很多事，比如自己做个矿石收音机（手工焊接），上图就是咱以前干UP的时候自己造的便携式矿石收音机，只有一节锂电池的大小（矿石收音机不需要电源）

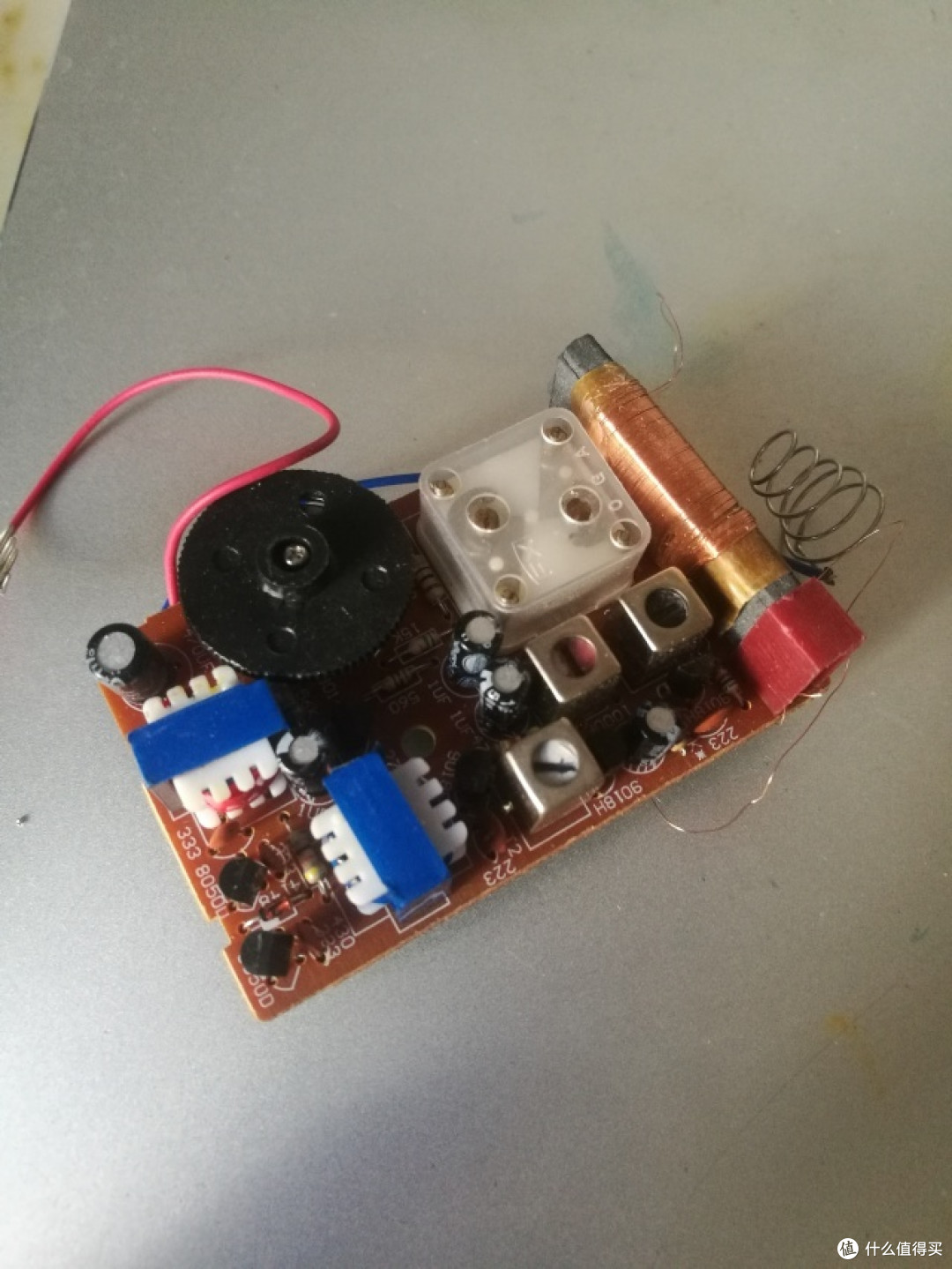

或者可以到处捡垃圾然后拆焊自己需要的元件，比如学校实训剩下的大量超外差收音机的半成品（废品）就可以用自己的双手给它们捡回来然后拆焊元件

从中波磁棒天线到电位器都可以拆

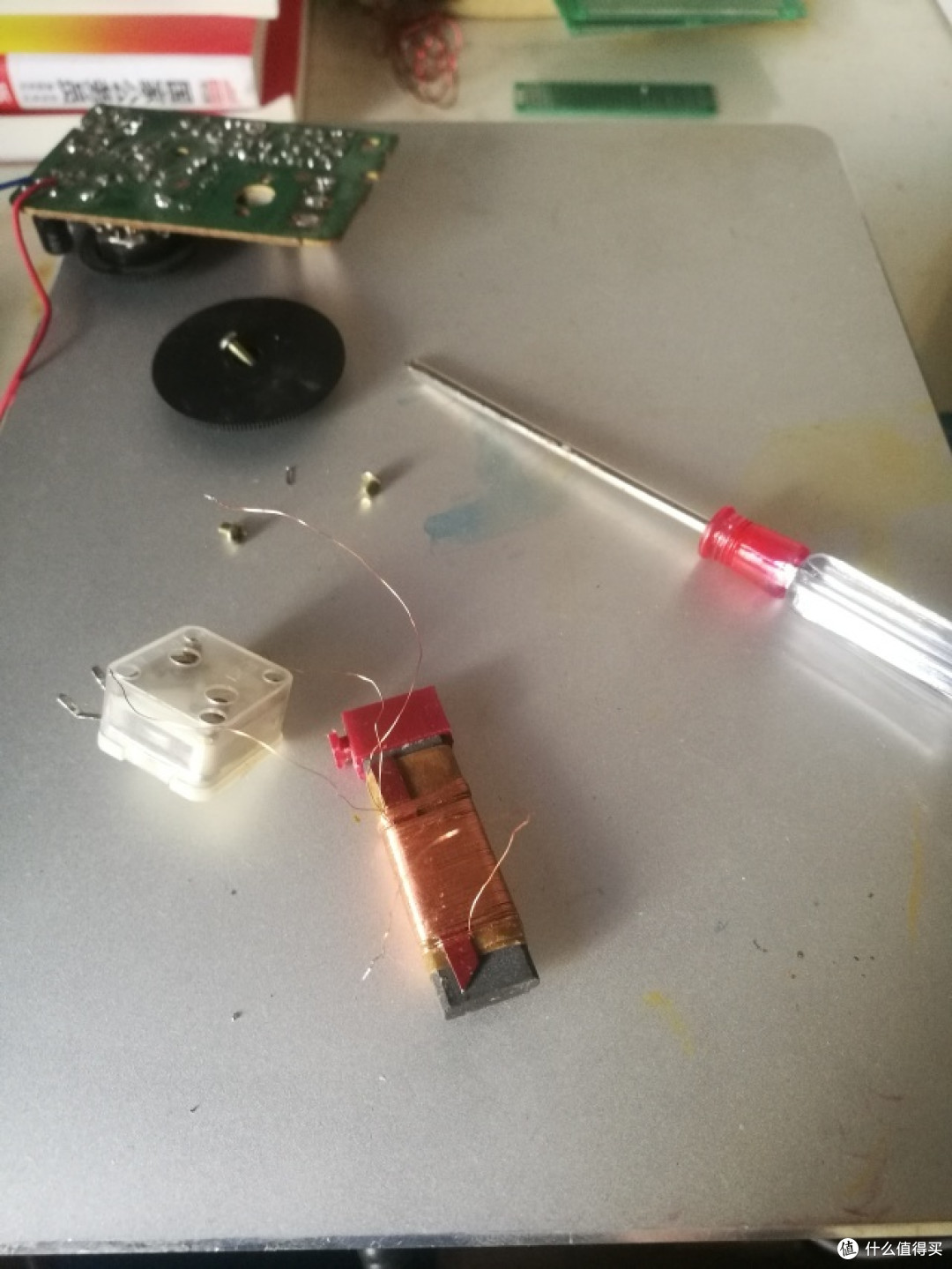

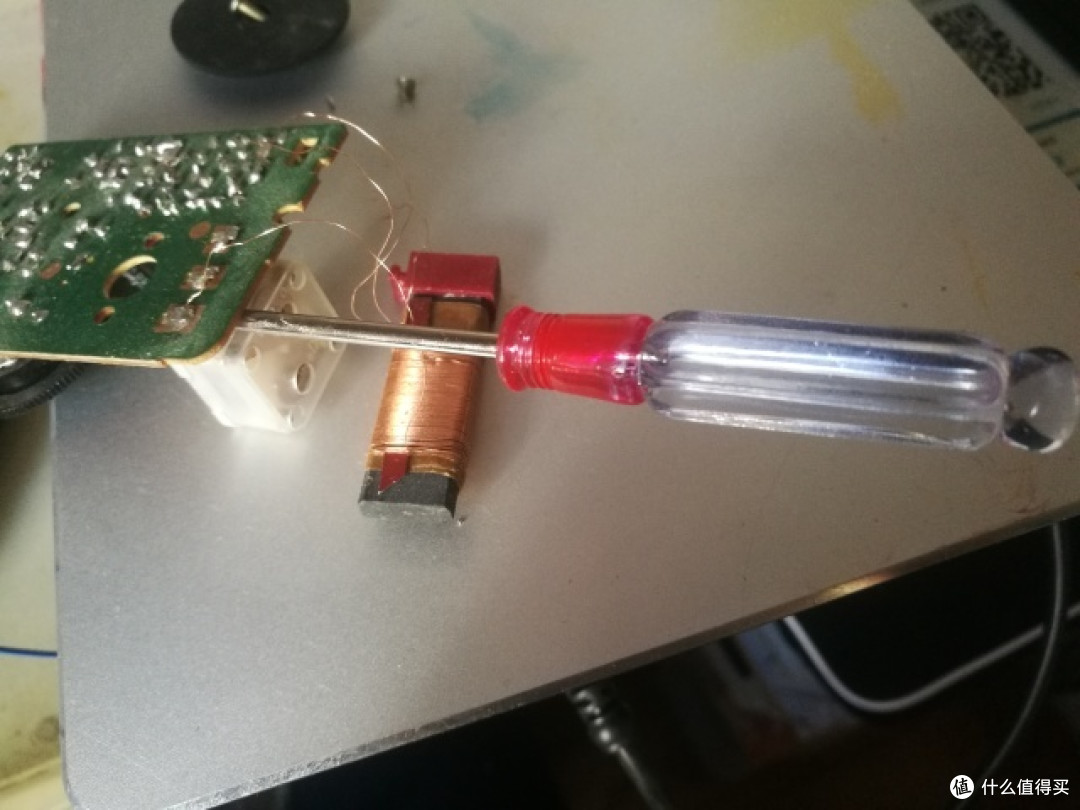

可调电容器先解除螺丝固定之后然后直接往缝隙中插入螺丝刀添加预应力

然后烙铁头加热焊盘就可以把引脚慢慢地拔出来了，最后可以得到完美的可调电容

这些在造矿石收音机的时候都有用

最后咱用了不到一个小时的时间拆了20来个电容器，效率还算可以，这种活可以在学校组织同学干，不到半个小时就能完事。

本期教程就这些
