拆解报告：JDB劲电宝 45W 1C4A USB PD快充充电器

当今社会人手两部手机一台笔记本都已是相当普遍的现象，更有甚者如那些数码产品重度用户还会有比如平板，台式电脑，掌机等等设备。设备多充电器也多，常常会出现插线板插孔太少导致不够用，插线板插孔间距太小，多个充电器无法同时共用这样的窘境，这时就需要一台大功率的多口充电器了。

最近充电头网拿到JDB劲电宝一款45W快充充电器，这款产品配备1C4A五个输出接口，A口最大输出12W，C口最大输出45W，总输出45W。此前充电头网已经对JDB劲电宝 45W 1C4A USB PD快充充电器进行详细评测，今天就继续为大家带来这款产品拆解。

一、JDB劲电宝 1C4A 45W快充充电器外观

盒子的正面，只有中间有一个充电头的标志，再无其他，显得非常整洁。

盒子侧面标注产品规格信息，制造商为深圳市联讯发科技有限公司。

打开包装，里面使用纸盒对充电器进行固定保护，并且充电器外套有防尘袋。此外包装盒内还有充电器的使用说明书、保修卡和一张合格证。

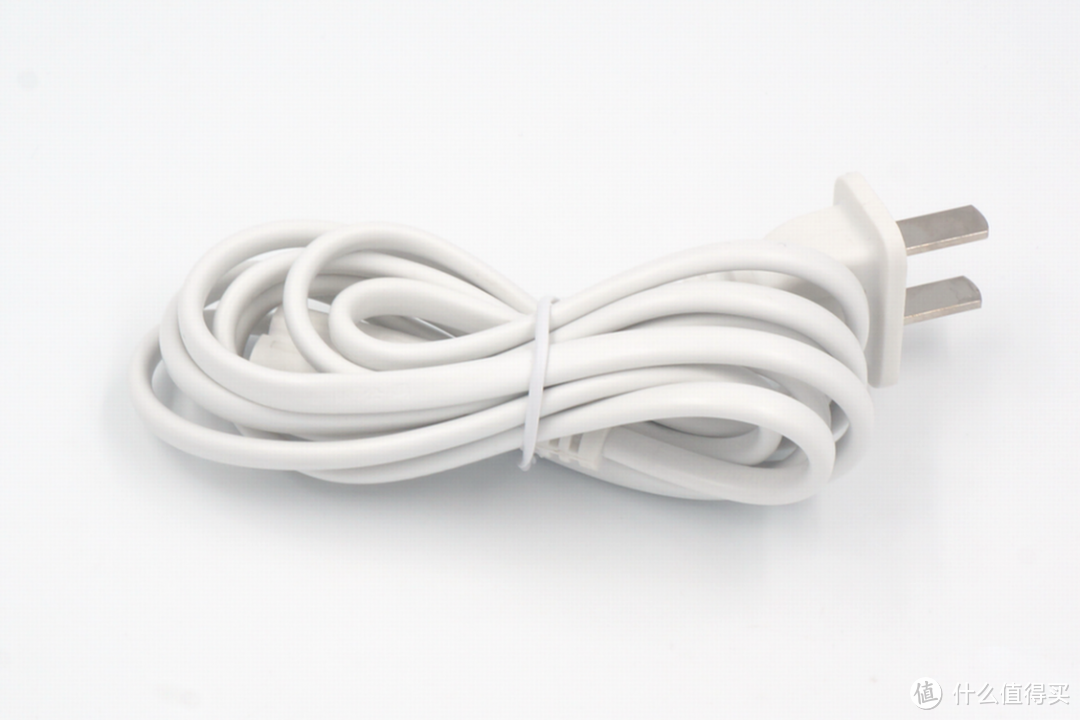

附带的电源线长约1.5m，采用国标插脚，线身扁平设计，两端进行抗弯折处理。

这款充电器采用PC阻燃材质外壳，表面为亮面烤漆处理工艺，侧身光滑弧面过渡。

机身壳背面标注产品规格参数信息

产品型号：LX150391R

S/N：121360903119

工作温度：0℃~40℃

接口类型：USB-A x 4 USB-C x 1

输入参数：100-240V~50/60Hz 1A

输出参数：4 x USB-A：5V/3.6A（18W）

1 x USB-C: 5V/3A、9V/3A、15V/1.8A、20V/1.35A（27W）

单USB-C: 5V/3A、9V/3A、15V/3A、20V/2.25A（45W)

单USB-A：5V/2.4A Max

总功率：45W

产品已经通过了3C认证。

输入端是8字形接口。

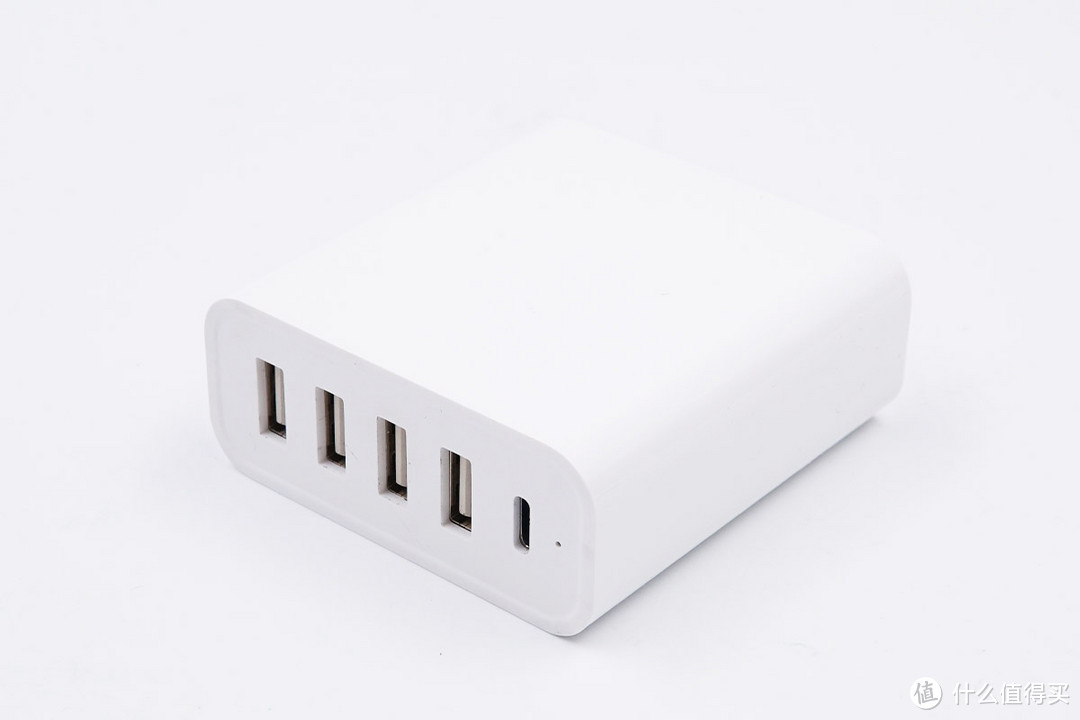

输出端配有1C4A 5个接口，此外最上面还有一颗LED指示灯。

让我们来看下和紫米的45W单C口充电器进行对比，大了一圈但是多出了4个USB-A接口。

比一元硬币略高一些。

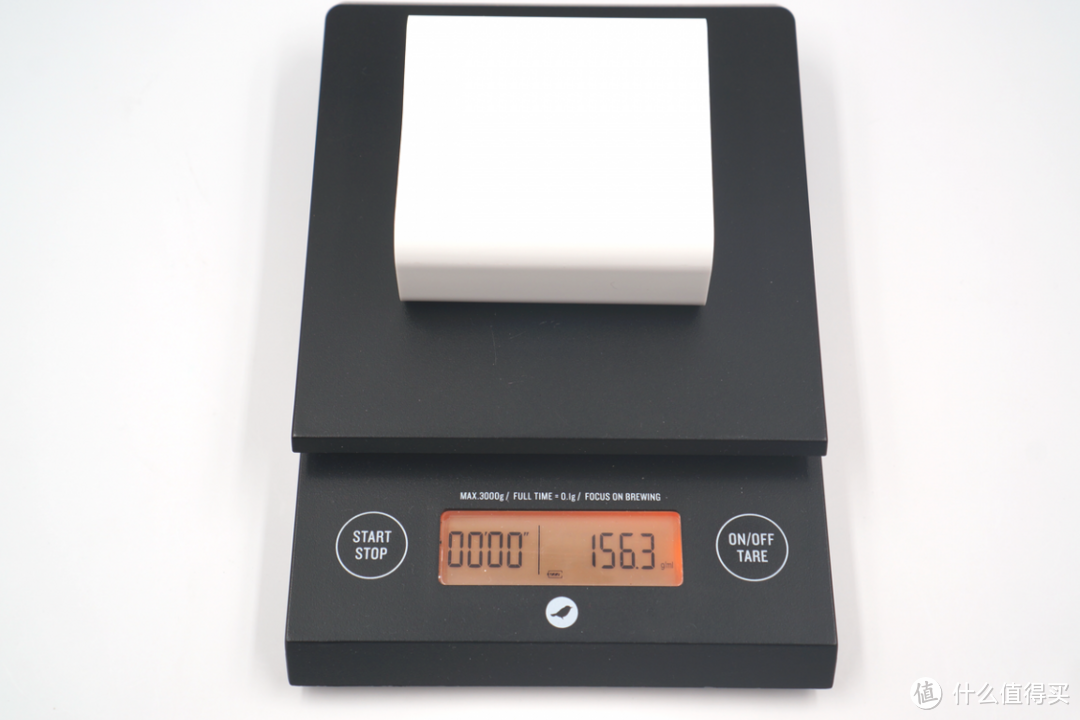

净重约为156g。

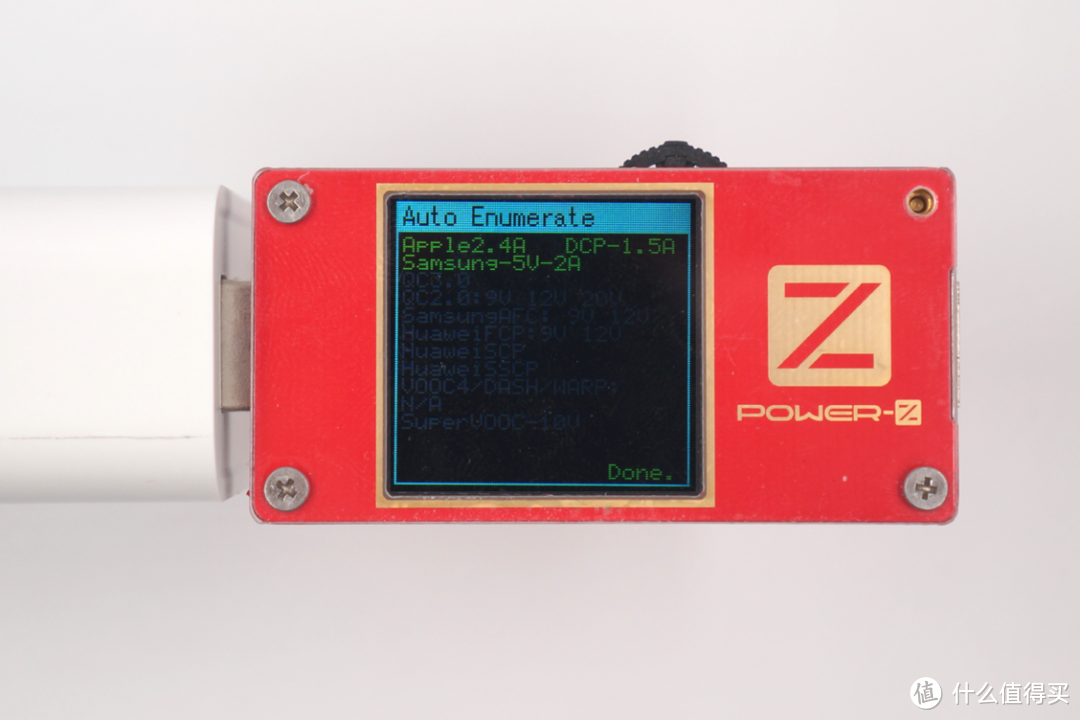

通过chargerlab的Power-Z KT001检测USB-A口的输出协议，显示支持支持Apple 2.4A、Samsung 5V/2A和USB-DCP协议。后经小编测得其他三个A口所支持的协议同上。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0、QC3.0和Huawei-FCP快充协议。

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位。

二、JDB劲电宝 1C4A 45W快充充电器拆解

从输入接口侧打开充电器外壳，机身壳两边有凹槽设计，用来固定PCB板，PCB板输入端上可见安规X电容、共模电感和电容等元器件。

将PCB板取出，输入输出端分界明显，均采用铜质散热片。

拆掉金属散热片，变压器及其周围的元器件均打胶固定，PCB板空间充足，各个元器件之间置有一定的空隙，充电器内部不易积热。

输入端上可见安规X电容、共模电感、保险电阻和初级滤波电解电容，输入接口与变压器之间有黑色绝缘板进行隔离。

输入接口外壳上印有规格信息，且已经通过了3C认证和KC认证。

保险管特写，外套热缩管。

共模电感特写，用于滤除EMI干扰。

安规X电容特写。

初级滤波电解电容，规格为33μF 400V，来自CapXon丰宾。

侧面是初级开关MOS、一颗PWM供电电容和Y电容。

初级开关MOS，打胶固定和散热。

Silan士兰微SVS11N65FJD2初级开关管。

士兰微电子SVS11N65FJD2详细资料。

变压器特写，上面喷码有信息。

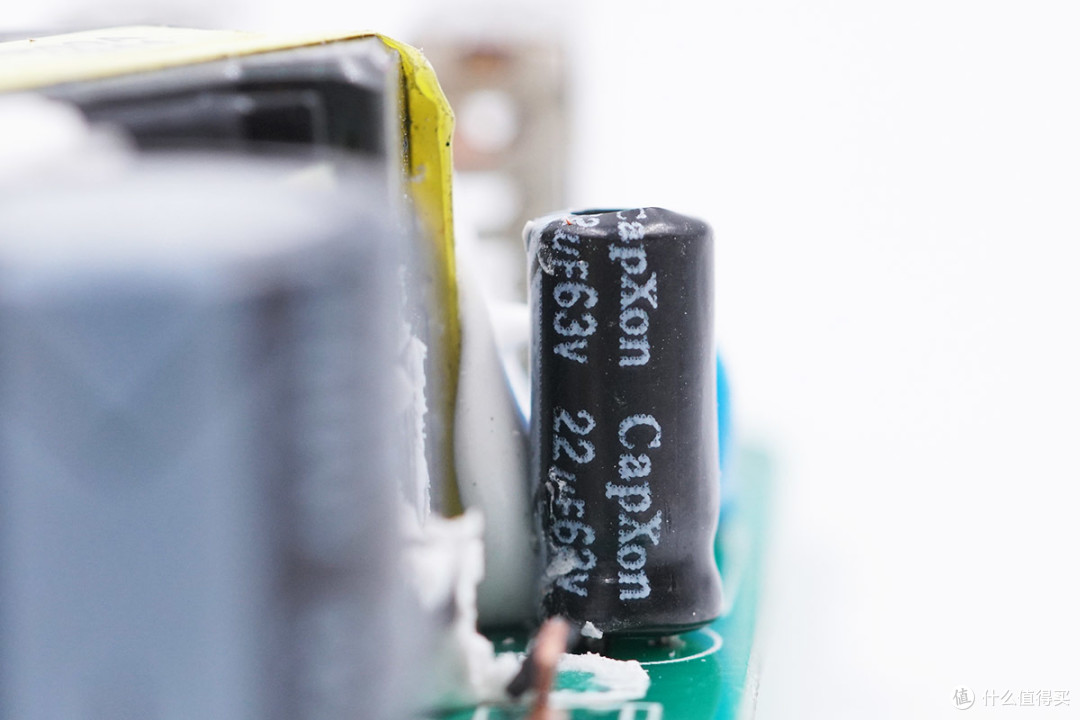

PWM主控芯片供电电容，规格为22μF 63V，来自CapXon丰宾。

输出抗干扰蓝色Y电容特写。

另一侧是一颗共模电感、蓝色Y电容和LED指示灯。

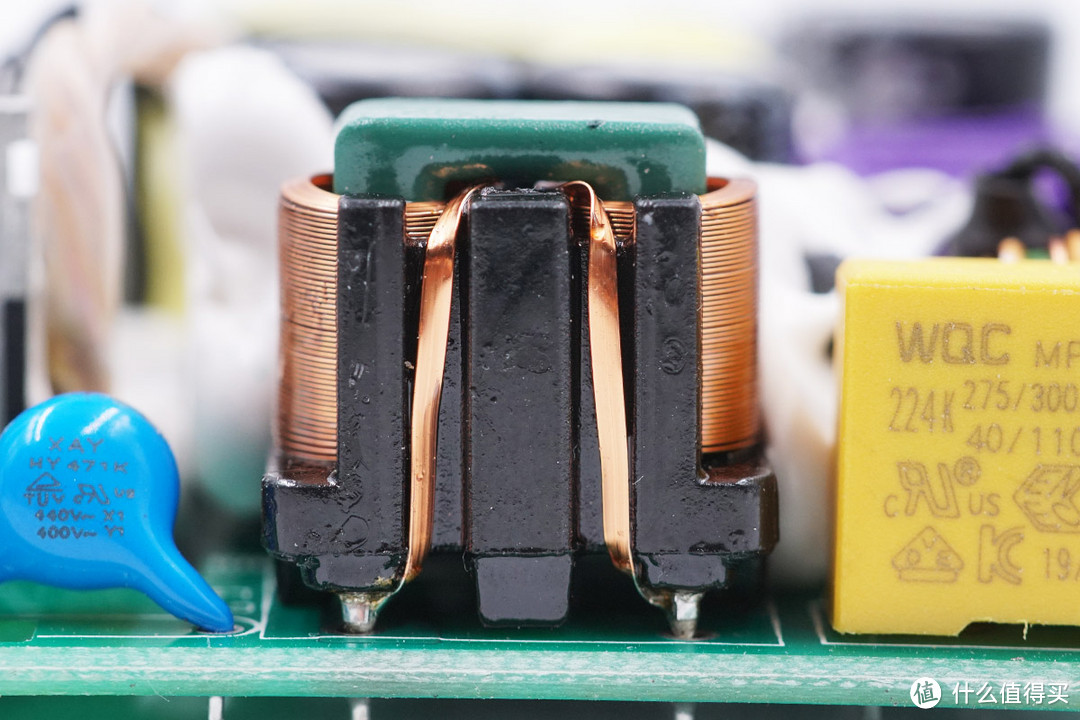

另一颗共模电感特写，使用扁平铜带绕制。

另一颗蓝色Y电容特写。

拆掉共模电感，后面是一颗GBP310整流桥，打胶固定和导热。

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

另外两颗初级滤波电解电容，400V 22μF，这两颗电容由AiSHi艾华提供。

LED指示灯特写。

输出端上是Y电容、三颗固态电容和降压电感等元器件，此外与输入端之间使用两块绝缘板进行隔离。

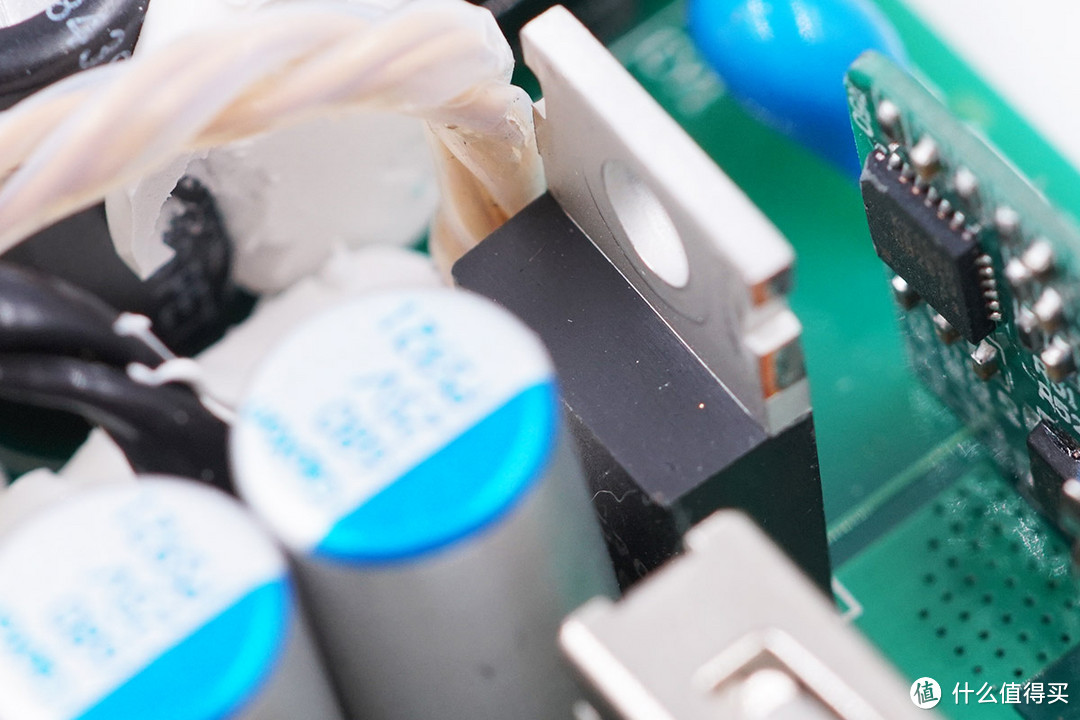

固态电容旁边一颗次级同步整流MOS。

Skysilicon华润微CRST074N10L2，NMOS，耐压100V，导阻6.8mΩ。

华润微CRST074N10L2详细参数资料。

协议小板上是一颗次级协议IC和输出VBUS开关。

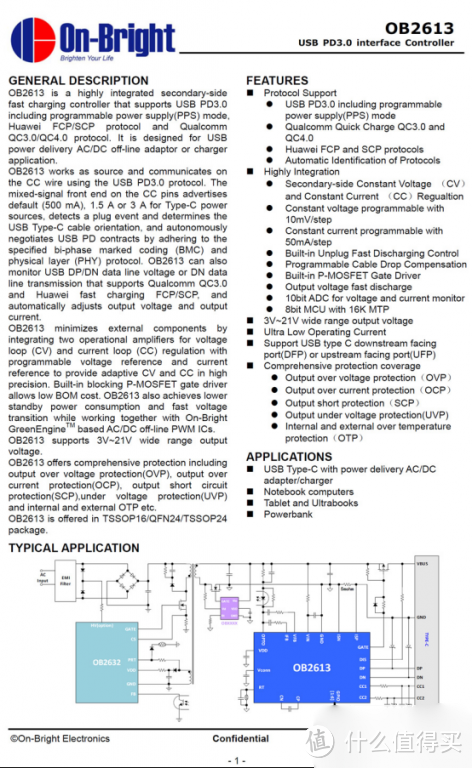

协议IC特写，昂宝OB2613，用于支持PD协议和电压调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。

昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。

其提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。

昂宝电子为USB PD应用特别定制开发的PWM控制器OB2632，搭配OB2613协议芯片，为业界少有的能提供USB-PD适配器整体解决方案的厂商之一。充电头网了解到，该芯片此前已被JDB劲电宝 18W USB PD充电器、坤兴45W QC4+充电器采用。

输出VBUS开关，型号VS3508AE，来自Vanguard威兆半导体。

VS3508AE详细资料。

两个USB-A接口之间有一颗UC2634双路自动识别IC。

另外两个A口之间的UC2634双路自动识别IC。

两颗输出滤波固态电容，规格均为680μF 25V，这两颗固态电容同样由CapXon丰宾提供。

另一颗固态电容特写，规格为270μF 6.3V。

降压电感特写，外套热缩管。

USB-C接口特写，蓝色胶芯不漏铜，采用协议小板垂直焊接在主控PCB板上。

4个USB-A接口特写，均为白色胶芯，过孔焊接。

PCB板背面一览，板子三个位置镂空用来放置三块绝缘板，绝缘板遮住了部分芯片。

PWM主控芯片，昂宝OB2632，该芯片支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。

昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ANKER单口30W USB PD充电器A2014、HELPERS LAB 65W USB PD充电器、Benks邦克仕30W USB PD充电器PA33、京造63W USB PD三口快充充电器等。

CT 1018光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

丝印IAZEJ的次级同步整流控制器， 来自MPS芯源半导体，型号MP6908。

MP6908详细规格参数。充电头网了解到，MP6908还被紫米65W USB PD迷你充电器、爱否开物1A2C 65W PD氮化镓充电器、谷歌Pixelbook原装45W USB PD快充充电器、MOMAX 66W USB PD充电器、AUKEY 27W USB PD充电器、thinkplus USB PD充电器PA65等产品采用。

来自南芯半导体的同步降压芯片，型号SC8903。该芯片是一颗内部集成四管H桥的高效率同步升降压转换器，支持最高24V工作电压，支持动态输出电压控制，开关频率可调节，具有可编程的输入和输出电流限制，支持多种保护功能，用于USB-A口5V输出。

南芯SC8903规格资料。充电头网了解到，南芯SC8903此前已被Anker PowerCore Fusion PD超级充MOMAX 66W USB PD充电器等产品采用。

丝印L1513的芯片，用于电压和电流检测。

全部拆解完毕，来张全家福。

充电头网拆解总结

JDB劲电宝这款1C4A USB PD快充充电器采用PC阻燃材质外壳，表面为亮面烤漆处理工艺，附带的电源线则可为排插节省空间。充电器A口最大输出12W，C口支持QC2.0、QC3.0和Huawei-FCP快充协议，此外还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位，最大45W输出可以满足日常快充需求。

充电头网通过拆解发现，内部使用了多款业界知名厂家的芯片，昂宝的初级PWM控制器OB2632和次级协议芯片OB2613，士兰微的SVS11N65FJD2初级开关管、MPS的次级同步整流控制器MP6908和南芯的同步降压芯片SC8903等，用料扎实。此外PCB板上多处打胶，内部牢固，而且输入输出端均配有大面积散热片，散热性能良好，不用担心充电器满负荷工作时的发热问题。
