明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

2019-06-03 14:35:31 45点赞 176收藏 85评论

前言:

手里的明基W1080ST+投影机是2015年购于日亚,算起来快到4年了。不过使用时间很少,看灯泡时间一共四百多小时。前些天心血来潮准备看电影,开机,刚开始看(大概五六分钟),投影自动关机了,TEMP亮红灯,用手测前面出风口,温度不算高。于是继续开机试试,同样没几分钟又自动关机了。反复折腾几次,终于死心的确认,投影坏了。


维修走过的坑:

1. 海淘的肯定没保修,而且就算国行也过保了,致电明基客服,了解到苏州有维修点,打了苏州维修点五六次电话没人接!没人接!没人接!这条路是走不通了。

2. 百度故障原因,大概率是风扇坏了,很多反映是前面风扇坏了,于是就买了前面的一个风扇。换上结果不行。 仔细观察侧边风扇不转,坏了,于是再买了一个侧边风扇,结果风扇接口不对(机器左侧风扇是三针五口的),不敢自己剪线换接头,于是再买风扇。这次干脆另外的涡轮风扇也买了。幸好如此,我的是涡轮风扇也坏了。 对于后来者,建议一次性买齐四个风扇,不要像我一样,拆机了五次。。。。。对于动手能力一般的,每次拆机都是一次风险操作。

3. 搜索了很多关键词,翻看了很多页搜索结果,发现一个问题,没有一个完整的拆机教程!没有一个完整的拆机教程!没有一个完整的拆机教程!这个时候我已经拆了几回了,就主板下面不会拆,决定一条道走到黑,最后在淘宝卖家广州新力量投影仪维修与销售的技术支持下,完成了本次拆机更换风扇,再次表示诚挚感谢。

拆机开始

根据拆机步骤,标注螺丝孔位、塑料卡扣位置、拆机注意点,尽量做到完整,详细。希望后来者能顺利完成更换风扇,解决故障。

拆机工具准备:一字螺丝刀,十字螺丝刀(长柄),外六角螺丝刀,镊子,拆机棒,毛刷。

拆机注意事项:尽量按原来位置摆放螺丝,有些螺丝型号不同。这样方便按原来顺序安装。

拆机步骤:

第一步:拧下右侧一字螺丝。用拆机棒拆开右上小盖板。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

第二步:拧下中间的螺丝。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

第三部;拧下背面五颗螺丝,用拆机棒拆开,注意卡扣位置

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

投影机布局介绍(图片来源于数码之家)

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

投影机风道示意(图片来源于数码之家)

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

拆到这一步,已经可以更换前面风扇了。如果确认只有这个风扇坏了,到这一步就可以了。左侧风扇也可以更换了,只要大力点就可以掰出来,当然小心点可以继续下面拆机步骤。

第四步:拿下两边侧板,注意卡扣位置,图片分别是左侧和右侧卡扣位置

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

第五步:拆除背板。拧下四颗十字螺丝和四颗外六角螺丝。注意卡扣位置,先翘起,再摆掰出来。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

第六步:拆除金属屏蔽罩。拆除四个螺丝后,先把前面掰出来(前面有小卡点),再后面拿出来。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

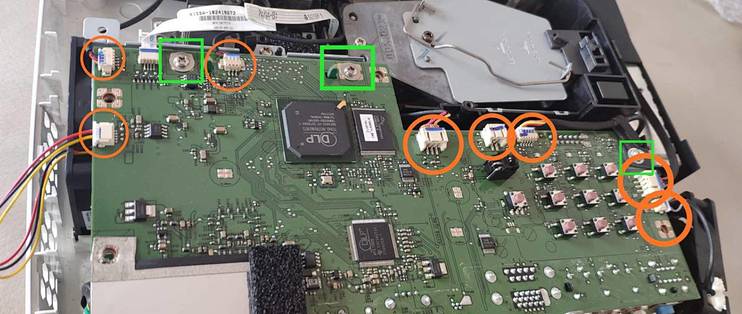

第七步:拆除主板螺丝和排线。黄色是排线,绿色是螺丝。 白色带状色轮线,不能拆!

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

掰开主板的时候注意下面两个位置,小心,用力,才能拆开。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

第八步:拆除主板固定钢架。拆除螺丝后,小心拿下,比较紧凑,尽量不磕碰。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

拆到这里后,已经可以更换左侧和右侧风扇。

第九步:拆除涡轮风扇。先拆固定螺丝,再拆风扇连接螺丝,小心操作,旁边有温度感应头。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

最后一步组装开机。默认是需要盖上盖子才能开机,不过有个窍门,按下下面的螺丝,用东西卡住,可以不盖盖子开机。我用的是水笔芯剪出合适长度卡在这里。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

最后晒四个风扇图。4个风扇的详细型号

1. ADD0612LX-H93 DC12V 0.13A 右侧风扇,三针三口

2. BUB0512L DC12V 0.12A 主板下面涡轮风扇

3. AD07012DB257300 DC12V 0.30A 前面风扇

4. AD0612HX-H93 DC12V 0.28A 左侧风扇,三针五口

风扇全部都是 ADDA 台湾协禧的。

明基W1080ST+ 更换全部风扇拆机教程 方法也适用于W1070

此文到此结束。祝各位顺利拆机,更换风扇,投影机满血复活。
