超简单的SDR棒子短波改造

在小黄鱼逛的时候，发现原来买过的2832电视棒出现六七块钱低价，虽然调谐器变成了fc0013，不过和原来四五十涨到快100的价格比简直不要钱啊，当即下单一个，连天线带邮价格是20。就是下面这个啦

棒子外壳简陋，还有些划痕也不知哪里搞来的，使用Mcx天线接口，这个有点坑。

说句题外话，要买这玩意就不要买那个配套天线啦，价格和棒子一个价，只有四节还非常短，使用效果非常差。

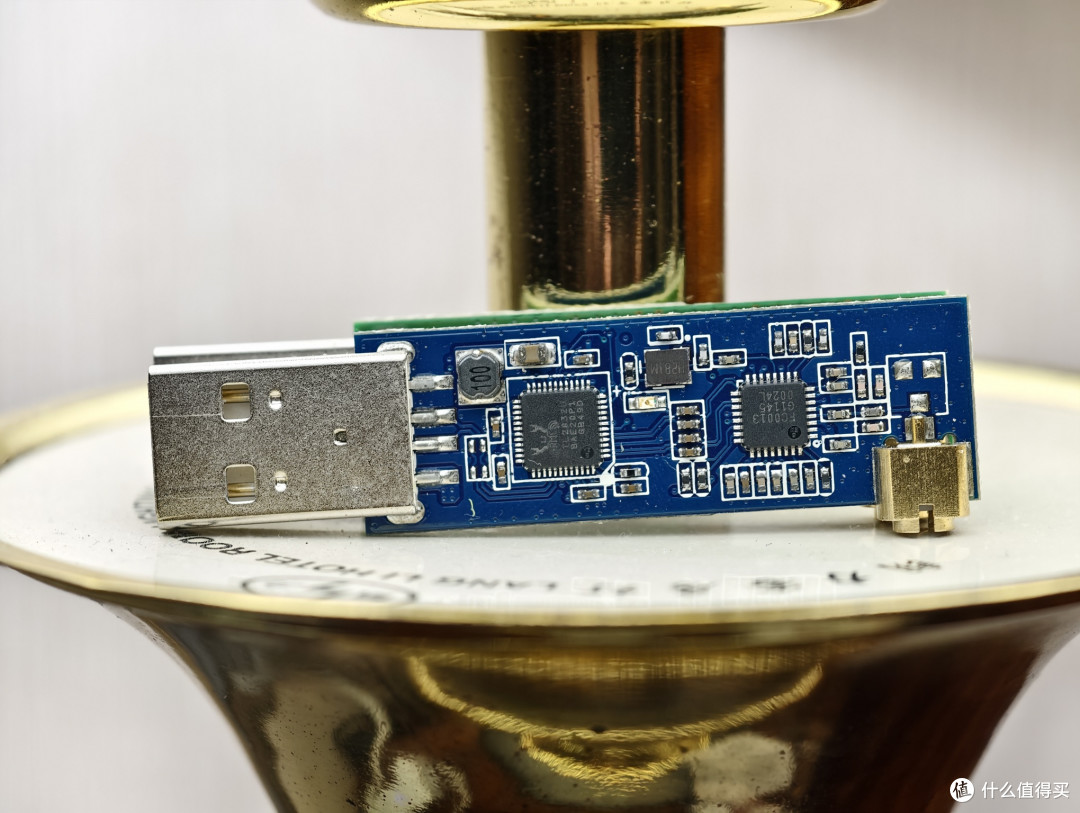

拆开看看，棒子里面板子的品相和做工还不错，

这款是2832加fc0013调谐器的方案，电路简洁，性能嘛马马虎虎，那个天线实在拉胯加上室内环境影响，只能听听fm效果还很差。

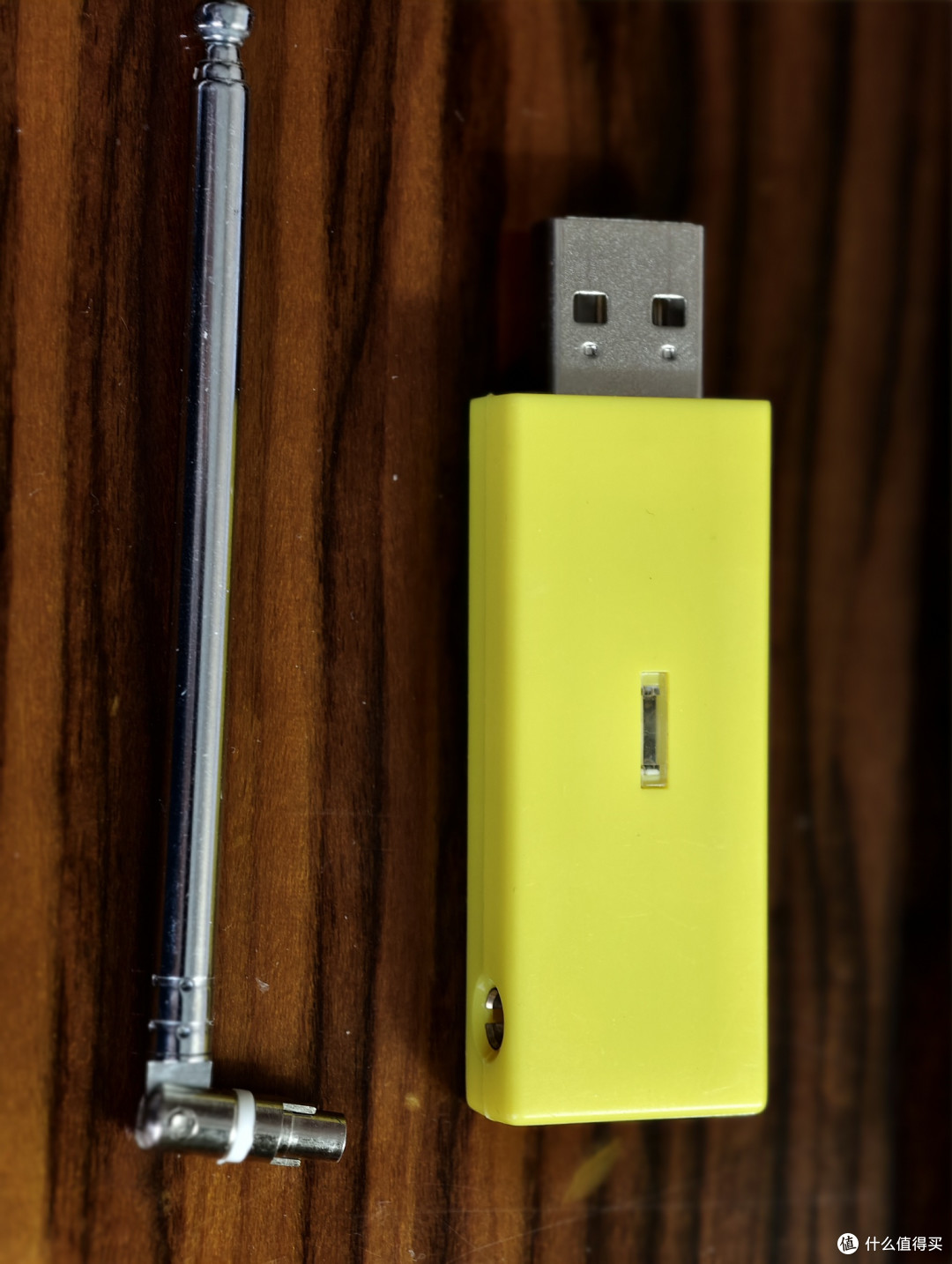

买根SMA转MCX转接线又买了根76cm的拉杆天线接上，这回效果就好多啦。

不过光听FM也没啥意思，反正这货便宜，自己改装也不大费银子，先去咸鱼又下两个作为备份，接下来就研究改造短波接收啦。

fc0013的输入频点不支持短波频段，王道改造是找个上变频器把输入信号频率加到100多Mhz的空闲频段，之后接上棒子就能接收，不过最便宜的上变频器成品也要70块钱，和这个棒子比较完全没有性价比。自己搓一个，时间成本也挺多效果存疑，干脆使用网上已有先例的直接接收方案得了。

这个方案的原理是2832本身的接收带宽就足够覆盖短波频段，那么信号跳过调谐器直接输入不就行了？正好2832片子虽然是IQ正交零中频输入，也还支持单路直采，简单到连一根线就行。

从2832的原理图看，输入信号iq两路是从1245四个脚输入的，与实际板子对比一下

输入的几路非常明显嘛，四个电容就进来了。

考虑了一下改造方案，最简单就是去掉这四个电容然后把天线输入接到i路或者q路的正上，另一路就丢那不管，负信号本来接地是不是会好点？不过线和焊点都太细了，先不接试试看。

出差在外手头只有这个刀头烙铁，不过马虎能用，直接开干。

焊掉四个线上的电容，这步还简单。

把天线和I正连上，这步就费点劲啦主要还是年纪变大，老眼昏花看不大清加上手上也没有放大镜台子…好在尝试两次也能对付搞上。

插上天线试机

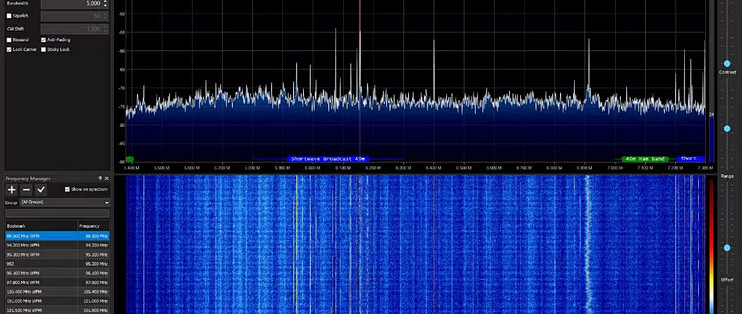

sdrsharp软件的rtlusb组件已经支持直接输入，选上q路输入，拉到短波频段，从频谱上看已经能接收到一些电台。打到中国之声频点，虽然噪声较大，不过压一下带宽还是可以清晰收听的。在室内做到这个效果已经不错了。毕竟手上的6686收音机与之相比效果也好不了多少。

短波频段总体接收效果看，高频段的效果还可以，5M往下的台基本收不到还有一堆噪声，应该是和天线以及室内环境相关。

本方法啥信号处理和放大都没有，也没有输入保护，所以只能说是一个玩具方案，但是几块钱的成本搞出一个短波收音机也还划算。淘宝上低噪放和低通滤波都有成品，都串上会不会有啥效果？不好不会又掉坑了吧…
