80PLUS金牌能效认证，昆仑山海1000W数字电源拆解
2026-08-31 10:23:52
0点赞
0收藏
0评论
前言
本期拆解带来的是昆仑山海系列电源，这款电源内置双MCU，支持同时进行电源输入和输出信息采集，搭配使用HiMOS2软件，通过USB连接主板，可实时读取电源温度、输入功率、风扇转速、输入和输出电压等参数，并支持与水冷配件等进行联动显示。
电源采用主动式PFC+半桥LLC+同步整流+DC-DC高效架构，具备80PLUS金牌认证。电源内置英飞凌PFC开关管，配合使用全日系电容，搭配TITANLOAD PCIe5.1强流线，具备16Pin 12V-2x6接口，采用镀金合金铜端子。并具备PCIE供电线，满足高性能显卡供电使用。
电源附赠昆仑·羲和首款周边套装，附带透卡，立牌和吧唧。电源采用125mm短机身，支持ATX3.1标准，拥有一年换新和十年质保。下面服务器电源网就带来昆仑这款电源的拆解，一起看看内部的设计和用料。
昆仑 山海MU-1000GD金牌全模组电源开箱
昆仑这款电源包装盒为黑色基调，印有MU-GD字样，右侧印有羲和形象。
包装盒背面粘贴序列号贴纸。
壳体侧面标注电源主要卖点。
侧面标注DIGITAI PSU 字样。
侧面印有MU-1000GD电源型号。
包装盒上层放置羲和形象。
电源本体采用无纺布袋收纳，右边盒子放置模组线。

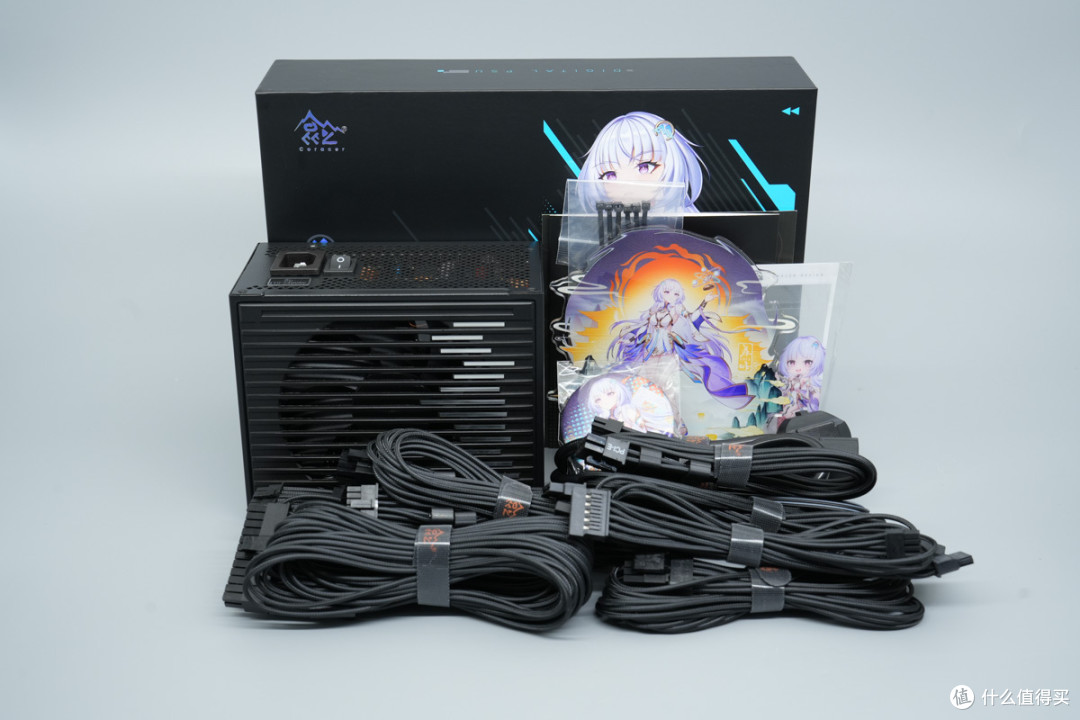

电源主机，电源线，模组线，说明书，羲和装饰特写。
附带的模组线通过魔术贴固定。

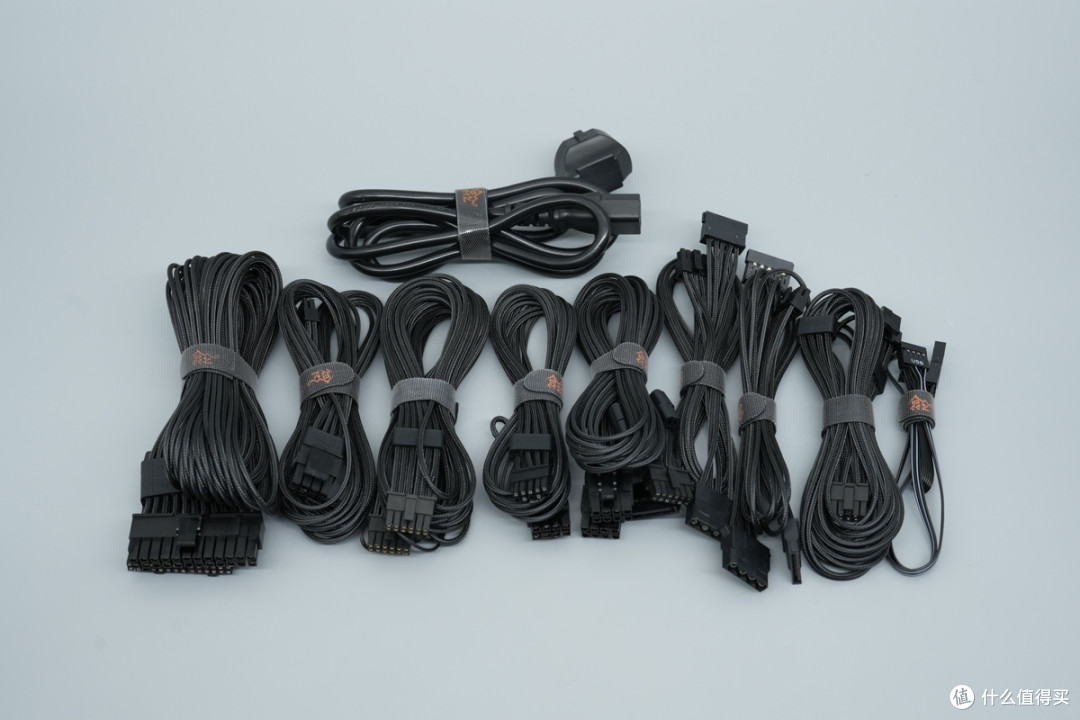

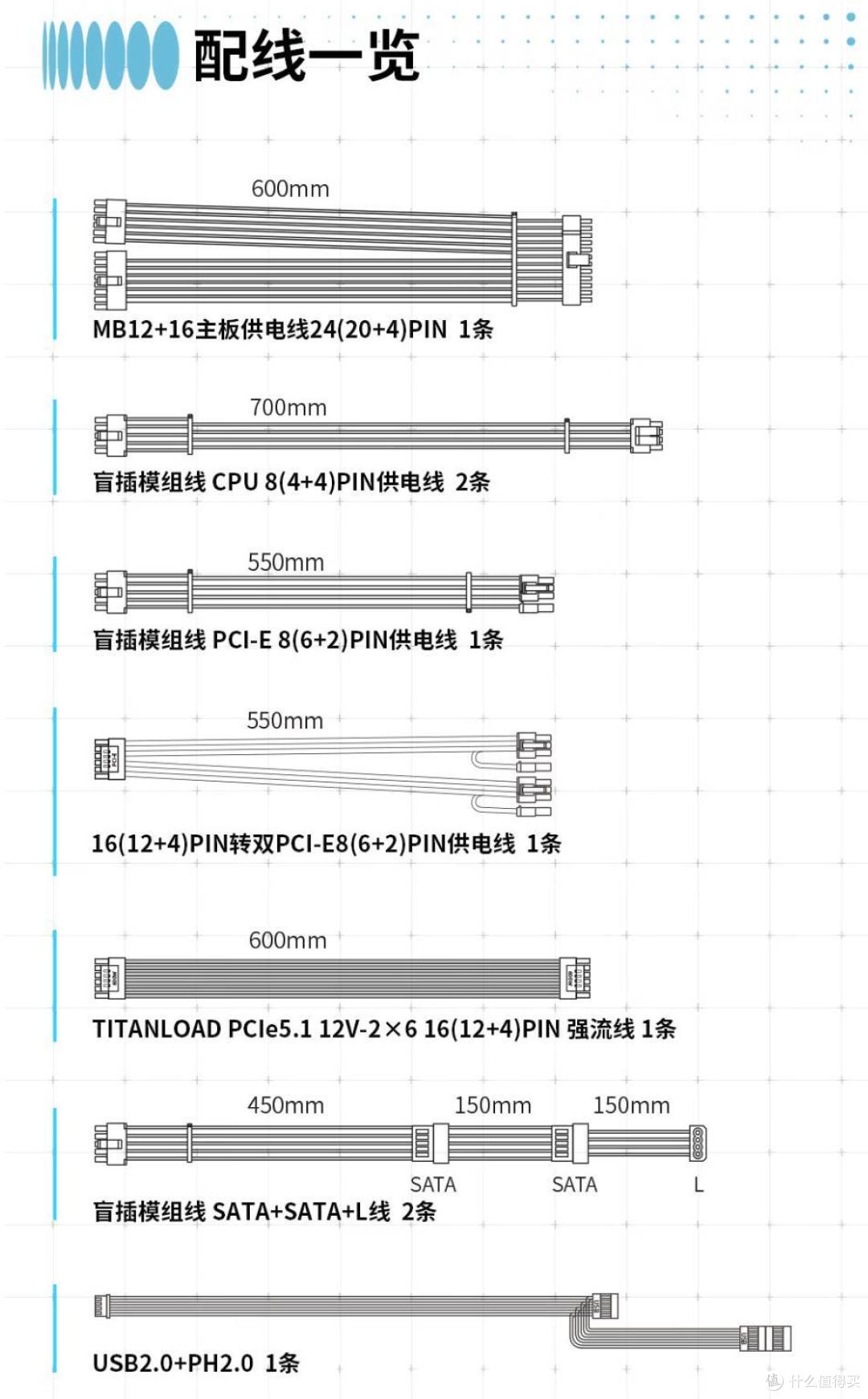

电源附带的模组线种类和长度一览。

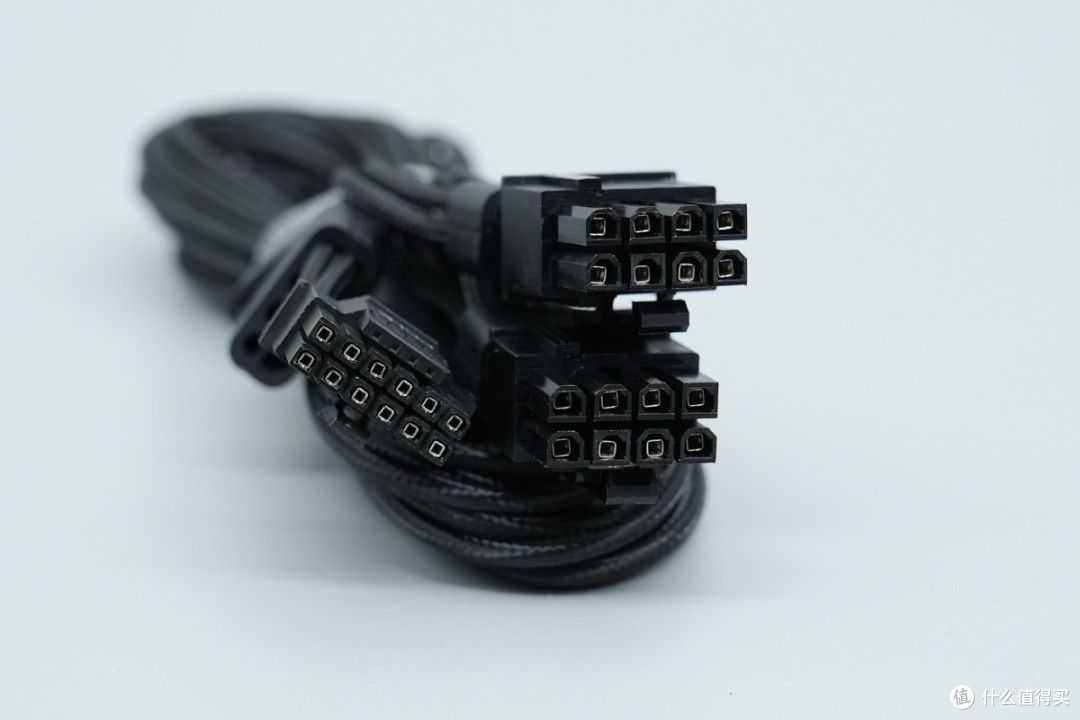

显卡供电线采用镀金合金铜端子。
主板24Pin模组线特写。
CPU 8Pin模组线特写。
显卡PCIe模组线特写（现已升级镀金端子）。
连接外设的模组线特写。
USB连接线特写。
电源线通过魔术贴固定。
测得电源线长度约为1.5米。
附带的安装螺丝，扎带和羲和周边特写。

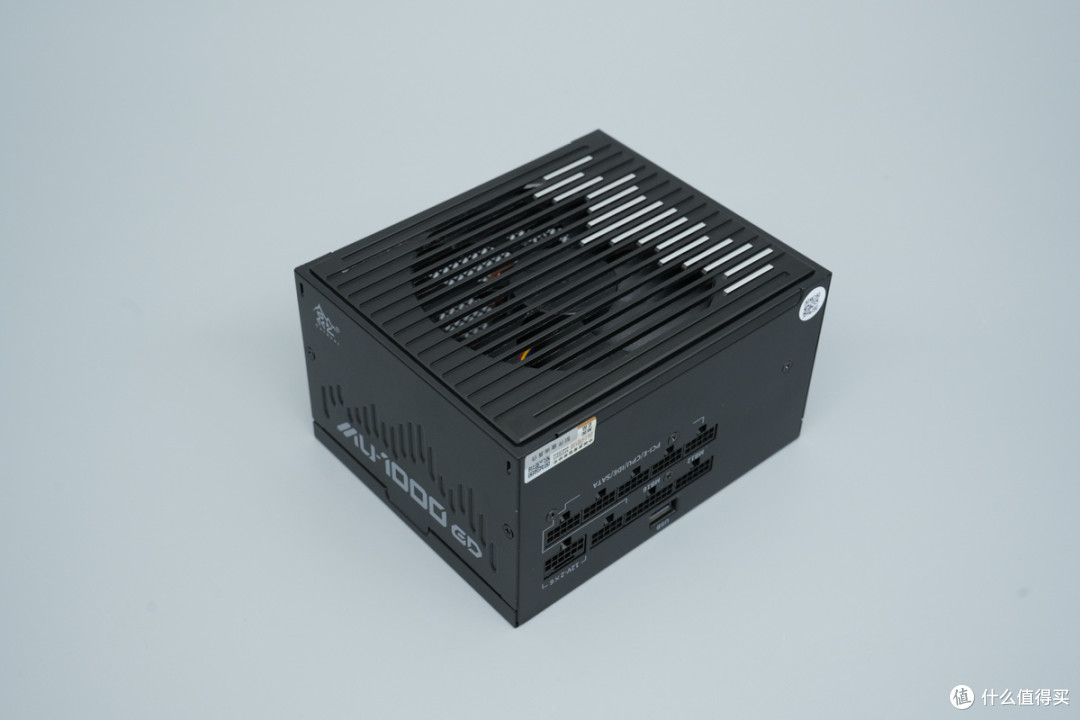

电源正面设有条形格栅，防止异物进入电源。
侧面印有昆仑和MU-1000GD型号。
电源输入端设有电源插座和电源开关，并设有散热孔。

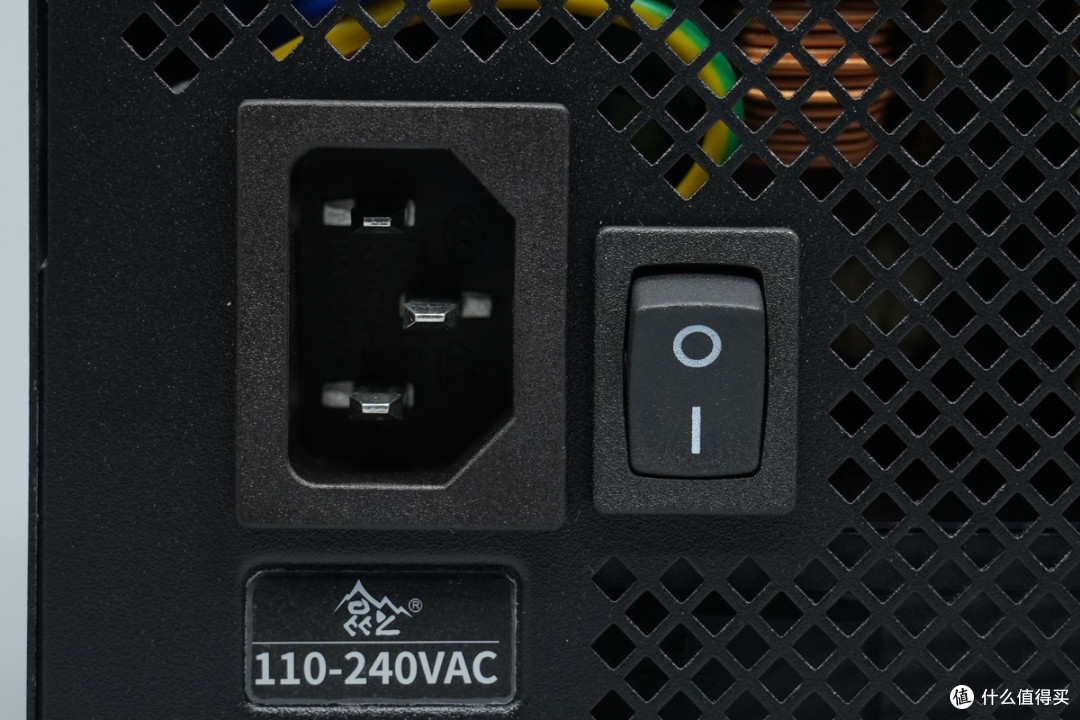

电源插座和电源开关特写。
输出端设有模组接口和USB接口。
电源模组接口特写，上方为主板和显卡供电接口，下方为外设供电接口。
显卡12V-2x6供电接口特写。
USB联机接口特写。

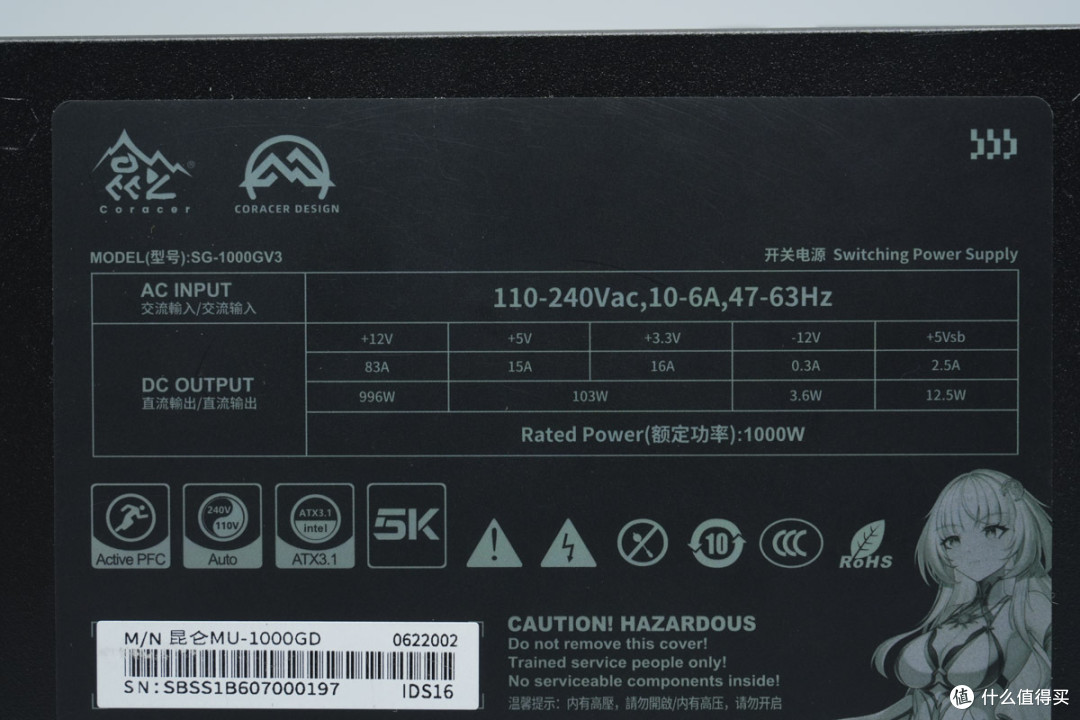

电源背面粘贴信息标签，标注型号MU-1000GD型号。
电源型号：SG-1000GV3
交流输入：110-240Vac，10-6A，47-63Hz
直流输出：+12V 83A 996W
+5V 15A；+3.3V 16A 103W
-12V 0.3A 3.6W
+5Vsb 2.5A 12.5W
额定功率：1000W
惠州市鑫谷电子科技有限公司
测得电源机身长度约为125mm。

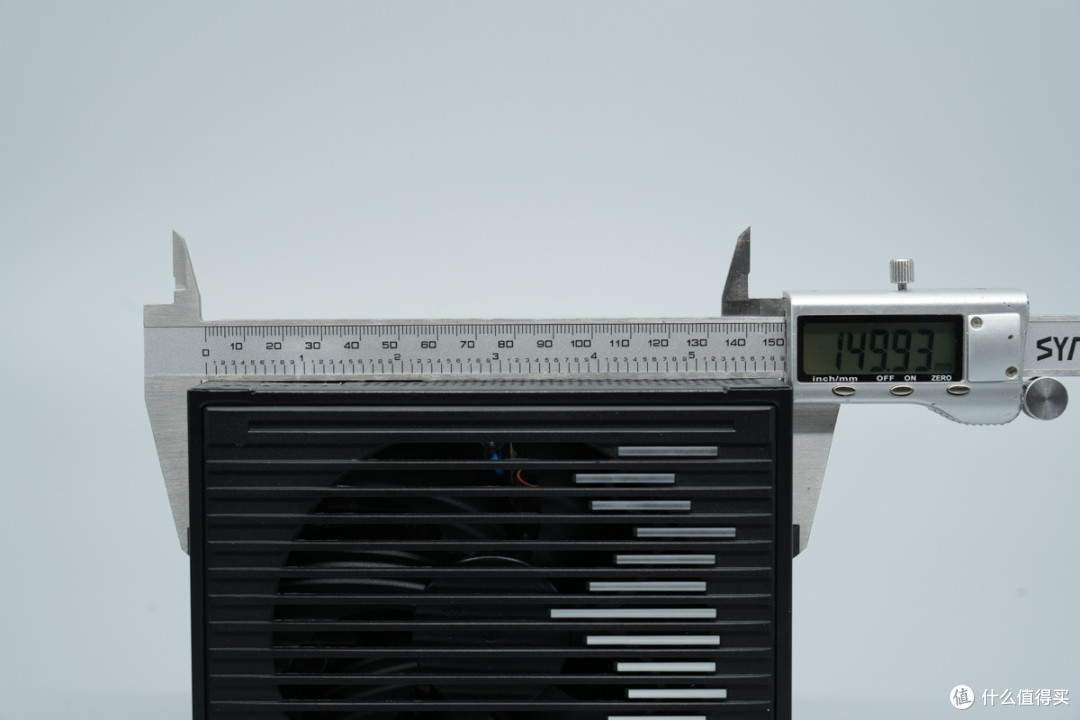

电源机身宽度约为149.9mm。
电源机身厚度约为86.8mm。
电源拿在手上的大小直观展示。
测得电源主机重量约为1301g。
昆仑 山海MU-1000GD金牌全模组电源拆解
看完了昆仑这款电源的外观展示，下面就进行拆解，一起看看内部的设计和用料。
首先拧开固定螺丝，拆下电源上盖。
上盖内部设有散热风扇，并设有扰流板。
风扇通过插接件连接，插头打胶加固。
格栅盖子为铝合金材质，通过螺丝固定。

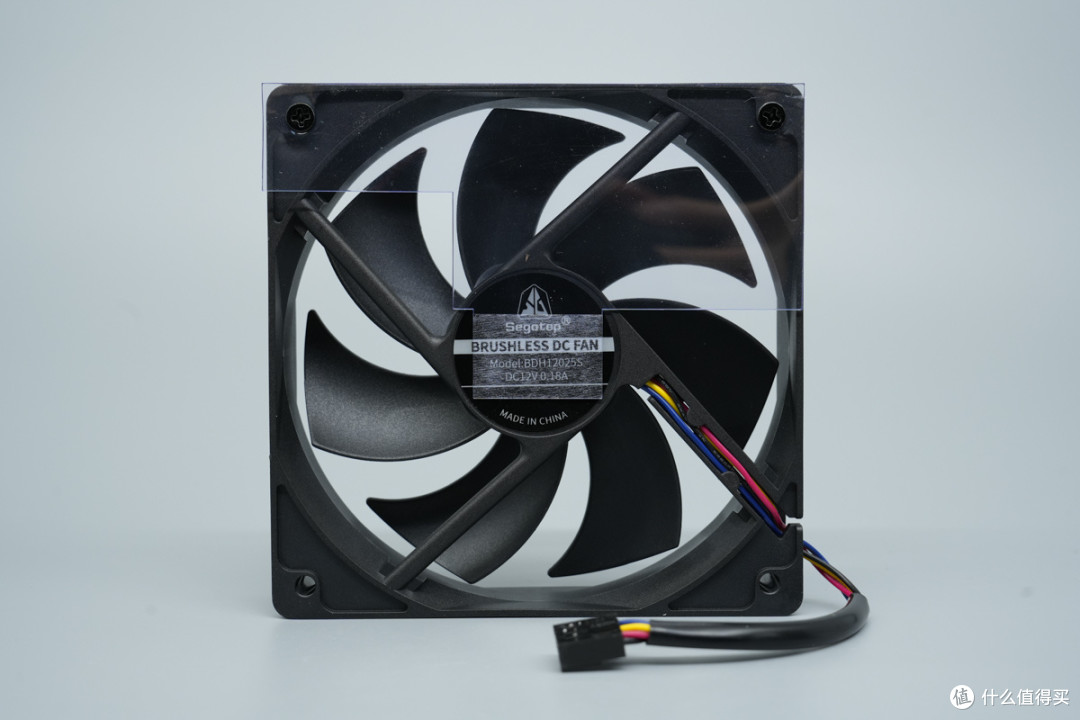

散热风扇来自鑫谷，型号BDH12025S，规格为12V 0.18A，内置低噪FDB轴承风扇。
PCBA模块通过螺丝固定在壳体内部，与壳体之间设有透明麦拉片绝缘。

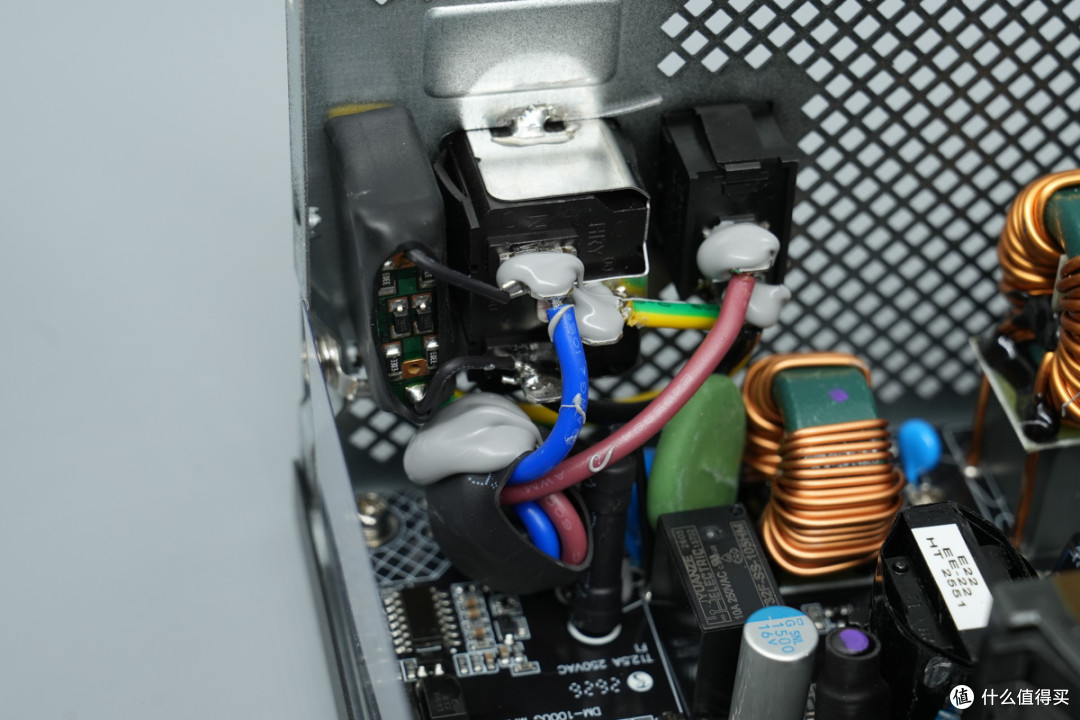

电源插座和电源开关通过焊接连接，焊点打胶加固绝缘。
安规X2电容来自京裕，规格为1μF。

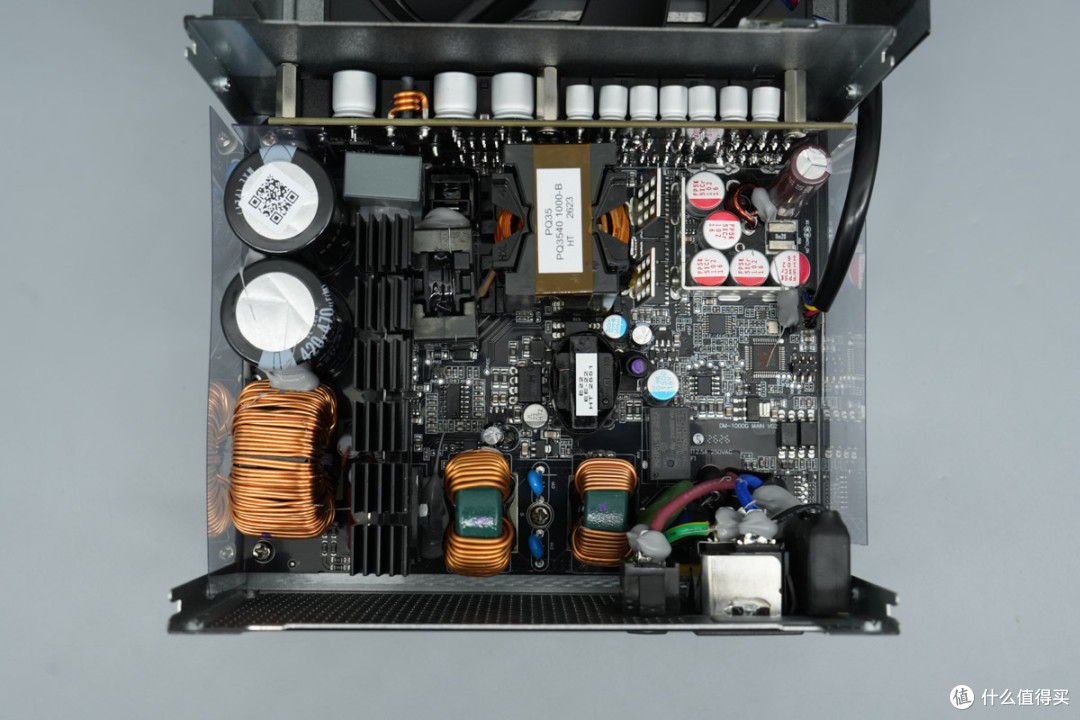

PCBA模块正面一览，左下角为交流输入端，设有Y电容，保险丝，压敏电阻，NTC热敏电阻，继电器，共模电感，安规X2电容。左侧下方设有PFC升压电感，上方设有高压滤波电容。长条形散热片设有整流桥和开关管。
顶部焊接输出模组小板，模组小板设有3.3V和5V降压电路。散热片上方焊接谐振电容，右侧焊接谐振电感，变压器，变压器右侧设有同步整流管，滤波电容和滤波电感。变压器下方设有待机电源芯片，待机电源变压器和滤波电容。
PCBA模块背面设有LLC控制器，隔离驱动器和反馈光耦。

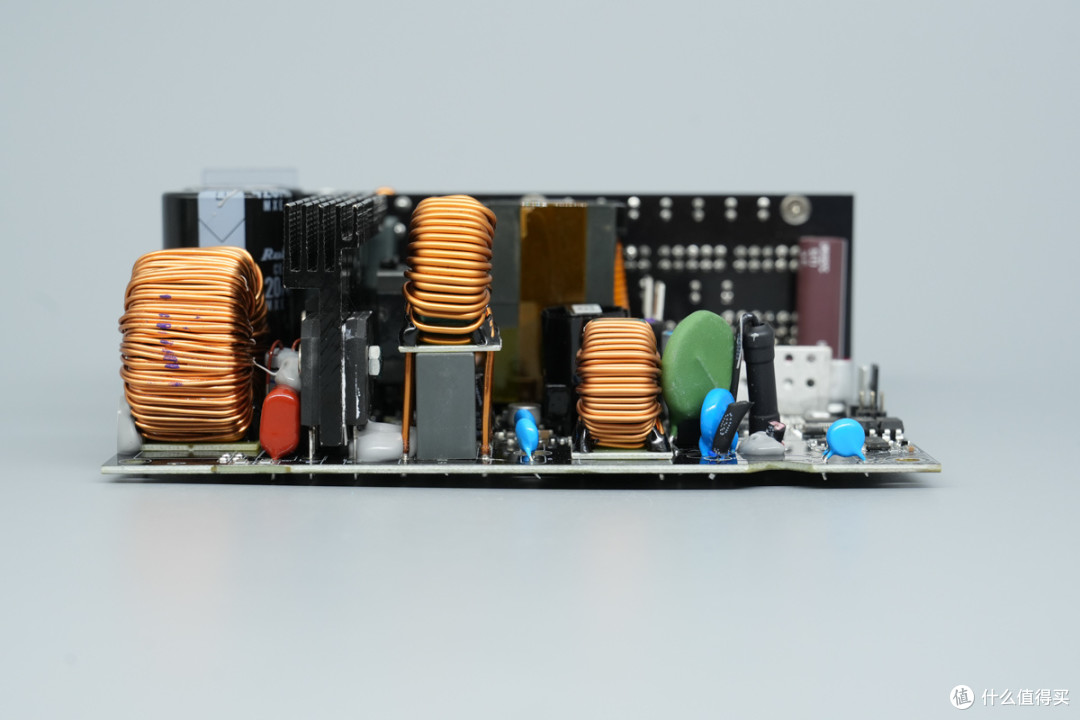

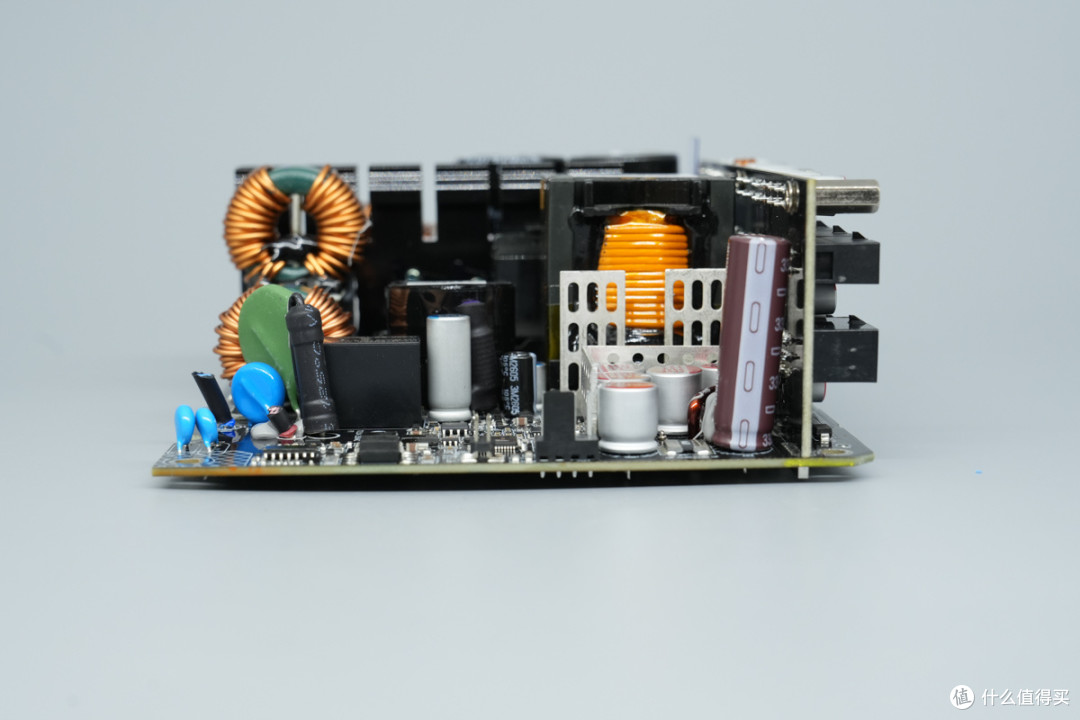

PCBA模块侧面一览，右侧为输入保险丝，右侧焊接Y电容，向左焊接压敏电阻，NTC热敏电阻，共模电感，安规X2电容。左侧焊接整流桥，薄膜滤波电容，PFC升压电感。
保险丝规格为12.5A 250V，外套热缩管绝缘。
Y电容来自达孚，料号222M。
压敏电阻来自鸿志，料号HEL-10D561K，用于吸收过压浪涌。

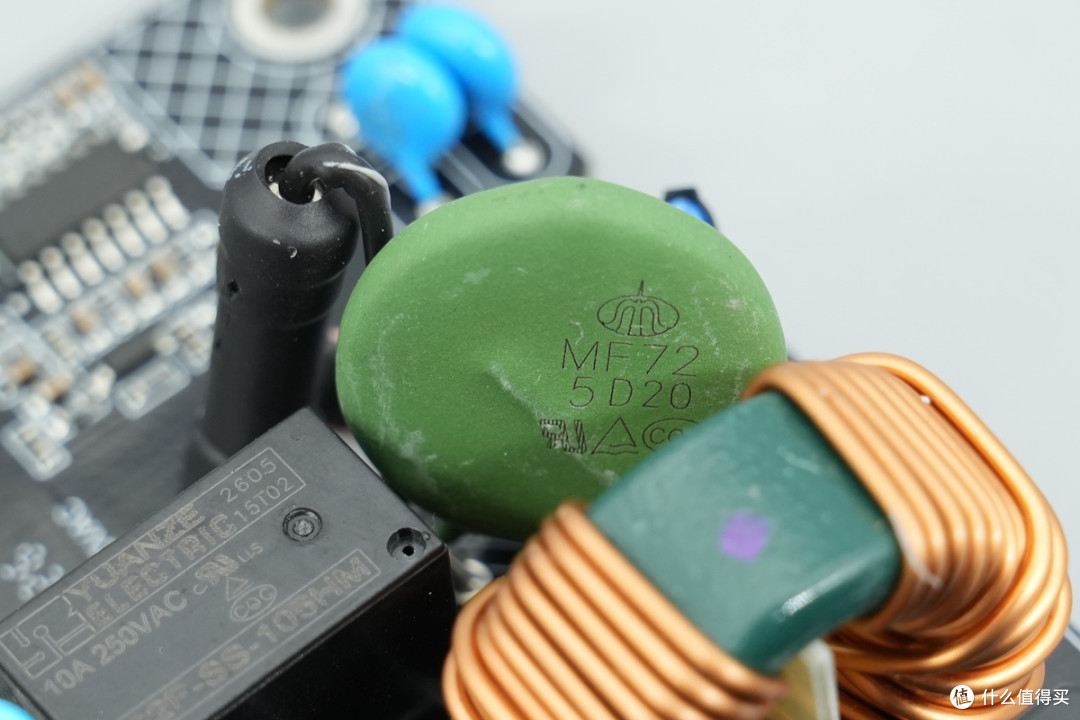

NTC热敏电阻来自时恒电子，为MF72系列，型号5D20，用于抑制上电的浪涌电流。
用于短路热敏电阻的继电器来自元则，型号Y32F-SS-105HM，为小体积继电器，触点容量10A 250VAC，线圈电压5V。
共模电感采用漆包线绕制，底部设有电木板绝缘。
Y电容来自达孚，料号222M。
另一颗Y电容料号相同。

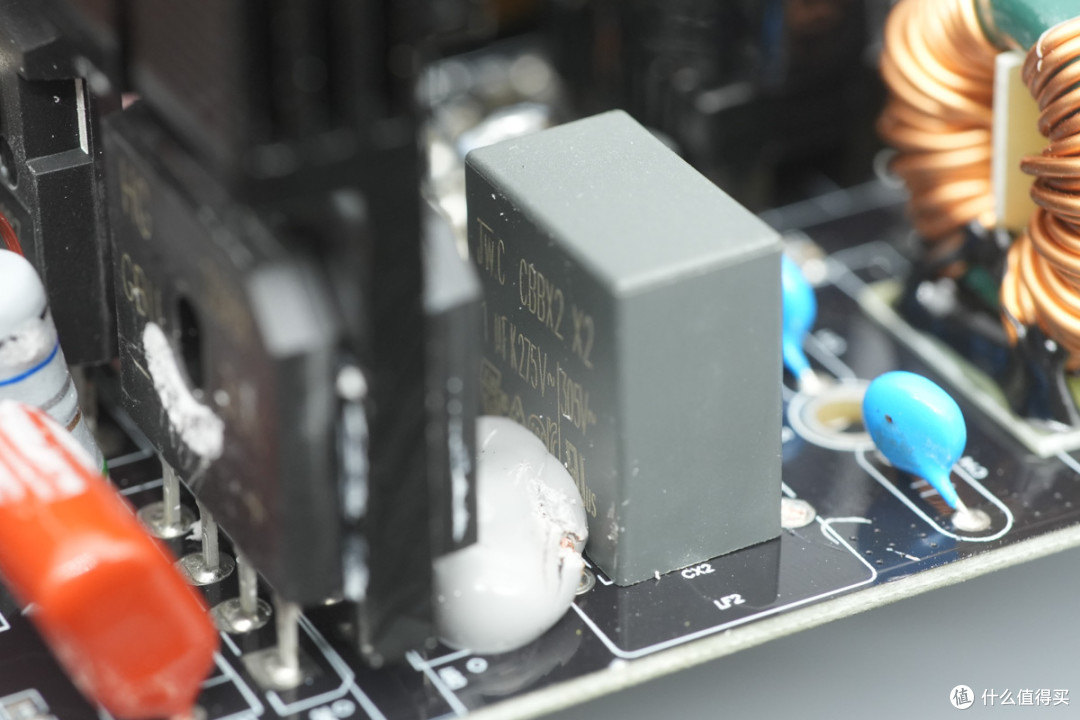

共模电感采用漆包线绕制，底部设有电木板绝缘，在共模电感底部设有安规X2电容。
安规X2电容来自京裕，规格为1μF。
散热片左侧固定LLC开关管，中间位置设有PFC整流管和PFC开关管，右侧设有整流桥。

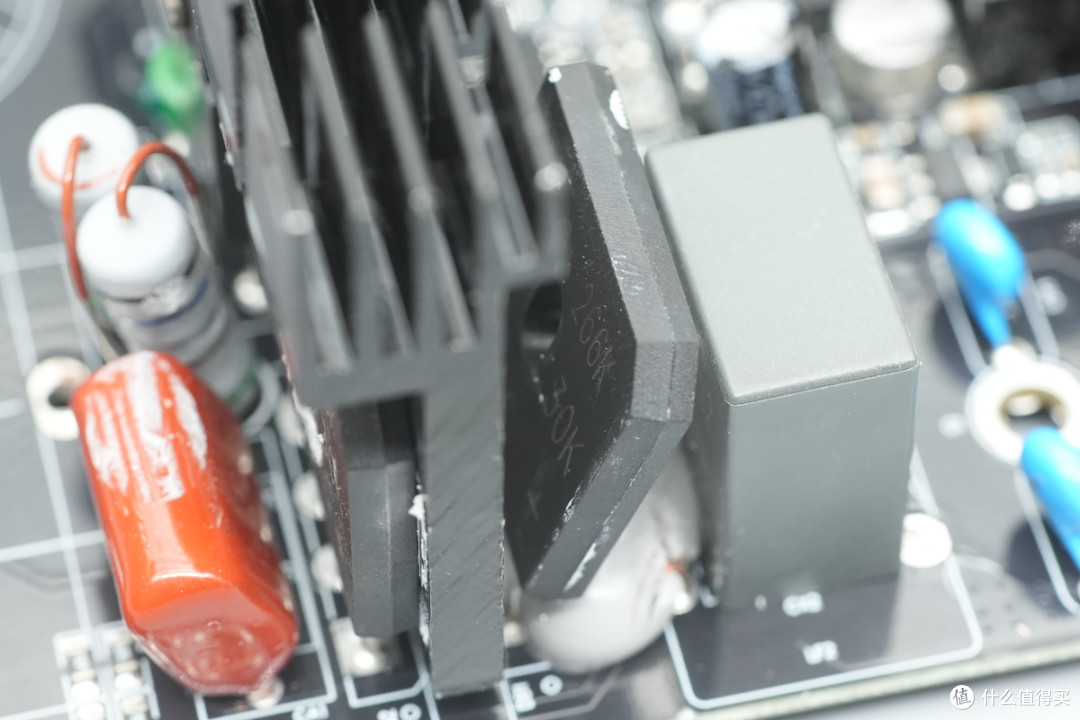

整流桥型号GBU30K，规格为30A 800V，采用GBU封装。
另一颗整流桥型号相同。

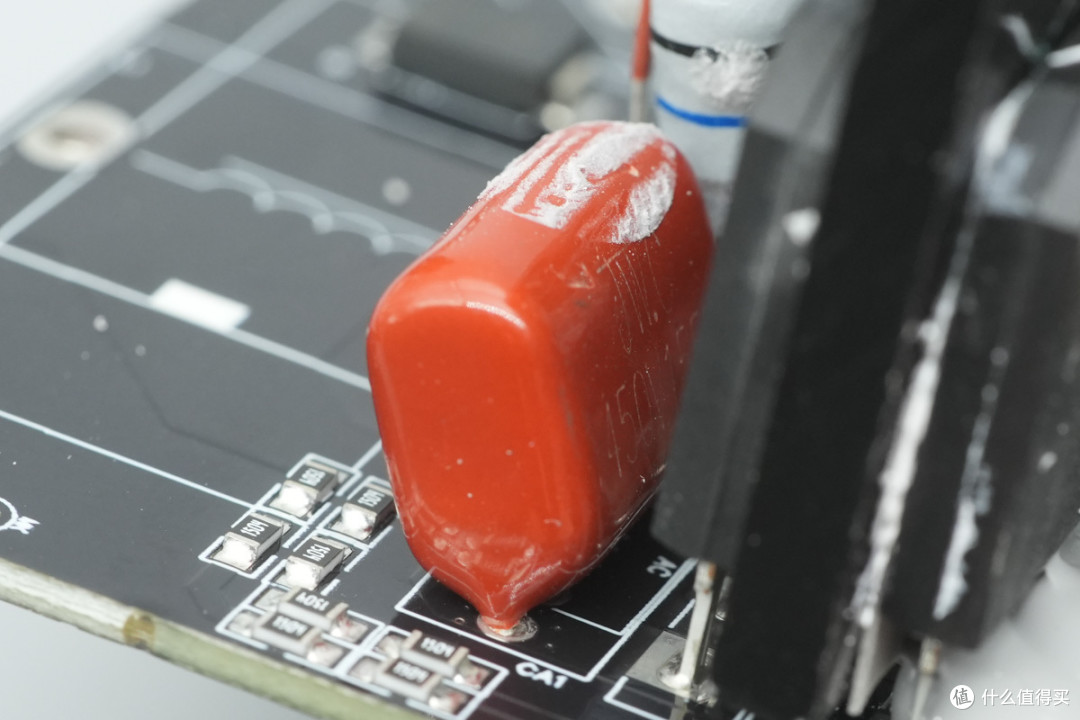

薄膜滤波电容规格为450V1.5μF。

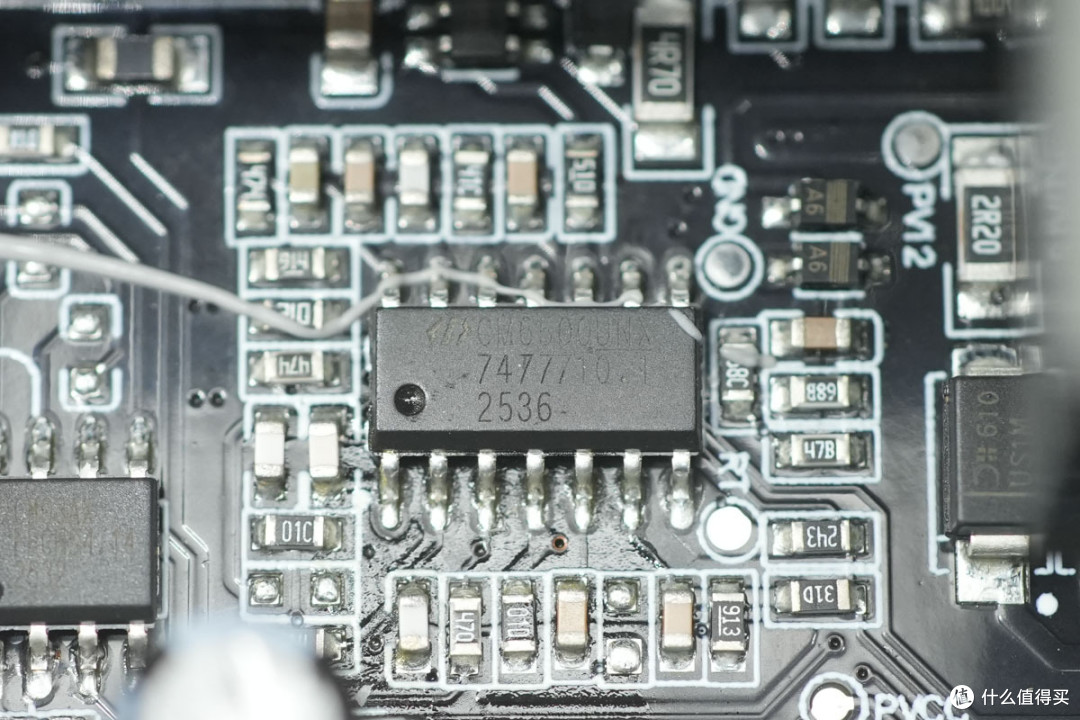

PFC控制器来自虹冠，型号CM6500，这是一颗EPA/90+ ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计，采用SOP-14封装。

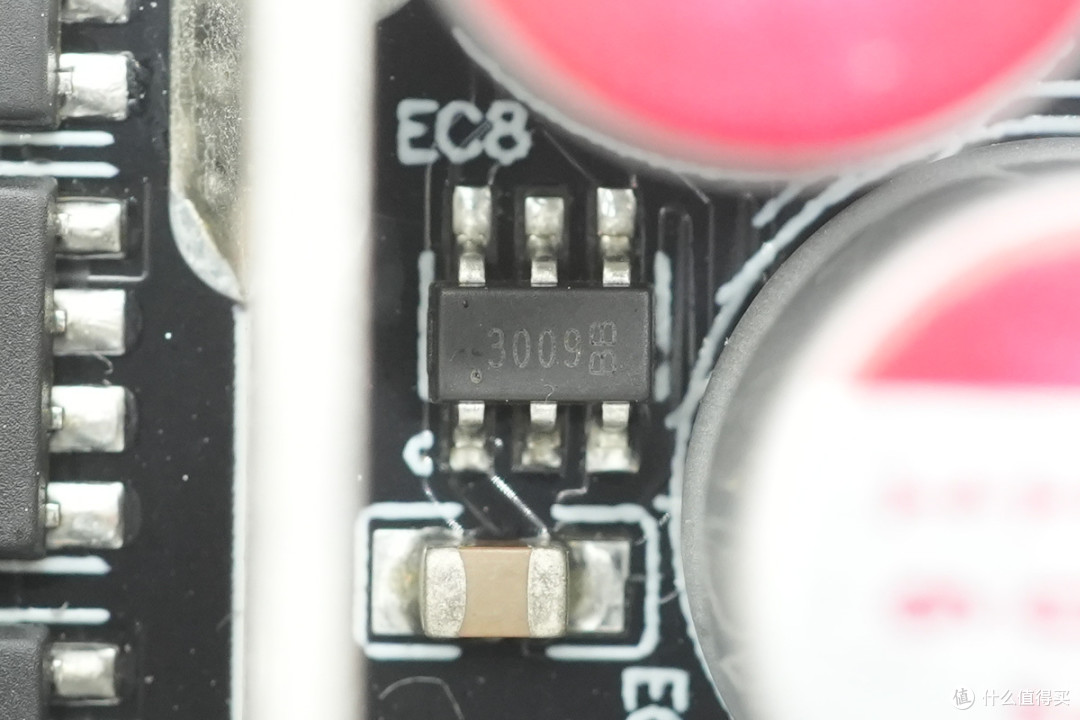

驱动器来自达尔，丝印3009，型号ZXGD3009E6，是一颗1A输出电流的驱动器，支持40V供电电压，用于PFC开关管驱动，采用SOT26封装。

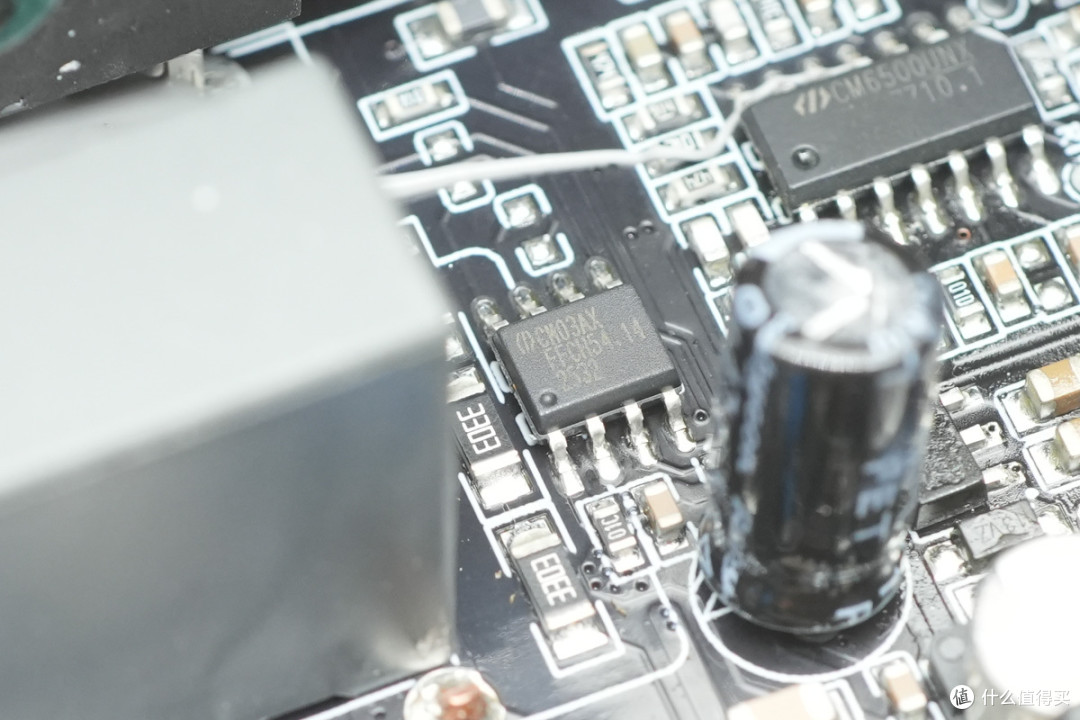

切换芯片来自虹冠，型号CM03AX，用于降低空载功耗，采用SOP-8封装。

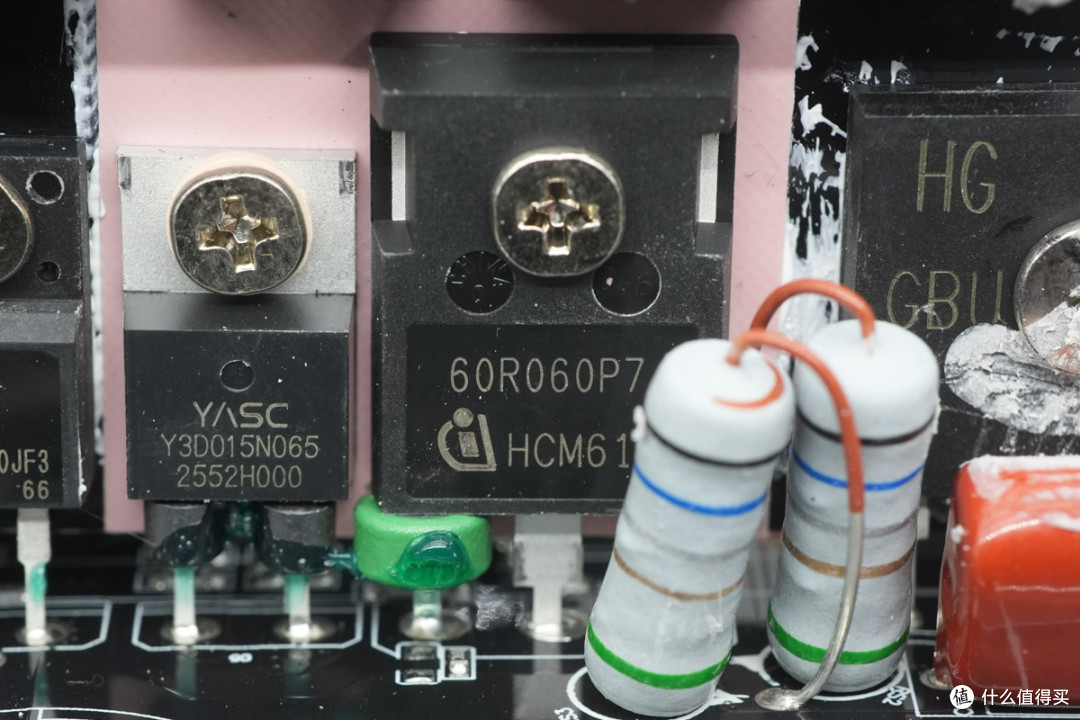

PFC开关管来自英飞凌，丝印60R060P7，型号IPW60R060P7，NMOS，耐压650V，导阻60mΩ，采用TO247-3封装。
色环电阻用于检测PFC开关管电流。
PFC整流管来自长飞先进，型号Y3D015N065T2J，为碳化硅肖特基二极管，规格为650V 15A，采用TO-220-2封装。

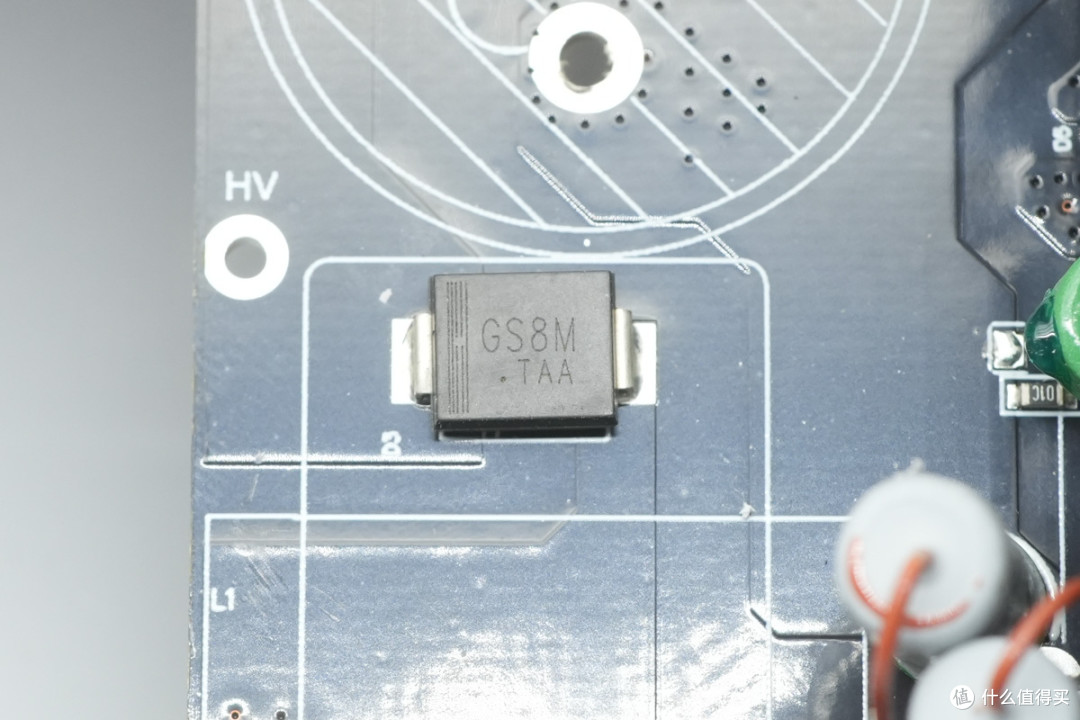

旁路二极管来自平伟，型号GS8M，规格为1000V 8A，采用SMC封装。
PCBA模块侧面焊接PFC电感和高压滤波电容。

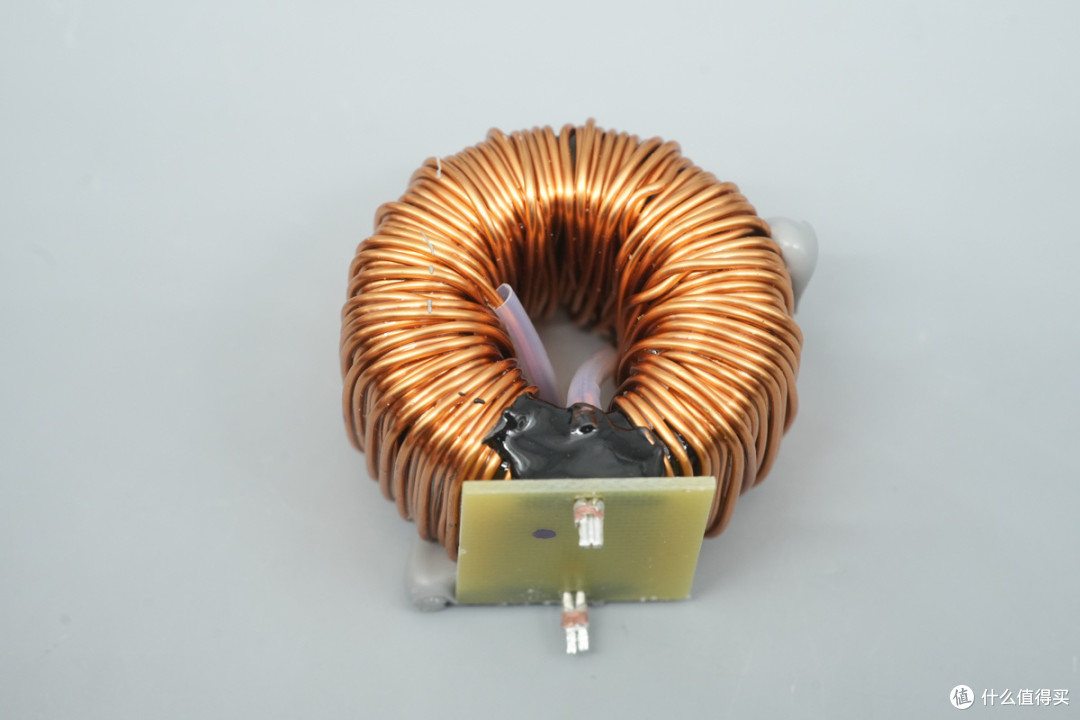

PFC电感采用漆包线绕制，底部胶水固定电木板绝缘。
高压滤波电容来自红宝石，为MXE系列电解电容，规格为420V470μF。
Y电容来自达孚，料号222M。
LLC控制器来自虹冠，型号CM6901，是一颗次级侧的LLC+同步整流控制器，用于LLC电源转换和次级同步整流驱动，通过隔离驱动器来驱动LLC开关管，采用SOP-16封装。
驱动器来自纳芯微电子，型号NSi6602B-DSWR，是一颗高可靠性隔离式双通道栅极驱动器，具备19ns传播延迟和5ns最大延迟匹配，具备4A拉电流能力和6A灌电流能力，具备5700Vrms隔离能力，具备高dv/dt抗扰度，适用于隔离电源应用，适用于逆变器应用，电机驱动和新能源汽车充电，采用SOW16封装。
纳芯微电子 NSi6602B-DSWR 资料信息。
LLC开关管来自迈志微，型号PDIC65R160JF3，NMOS，耐压650V，导阻160mΩ，采用TO-220F封装。
二极管料号US8M，为快恢复二极管，规格为1kV 8A，采用SMC封装。
谐振电容来自京裕，规格为1kV 0.13μF。
另一颗谐振电容规格相同。

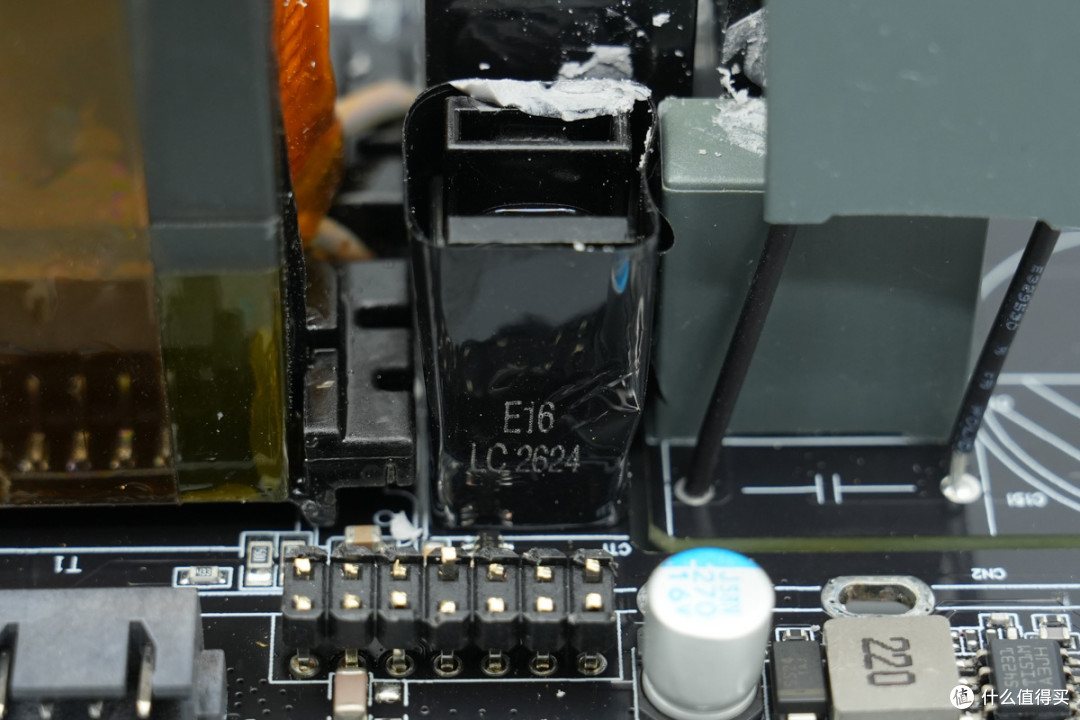

电流互感器特写。
谐振电感特写。

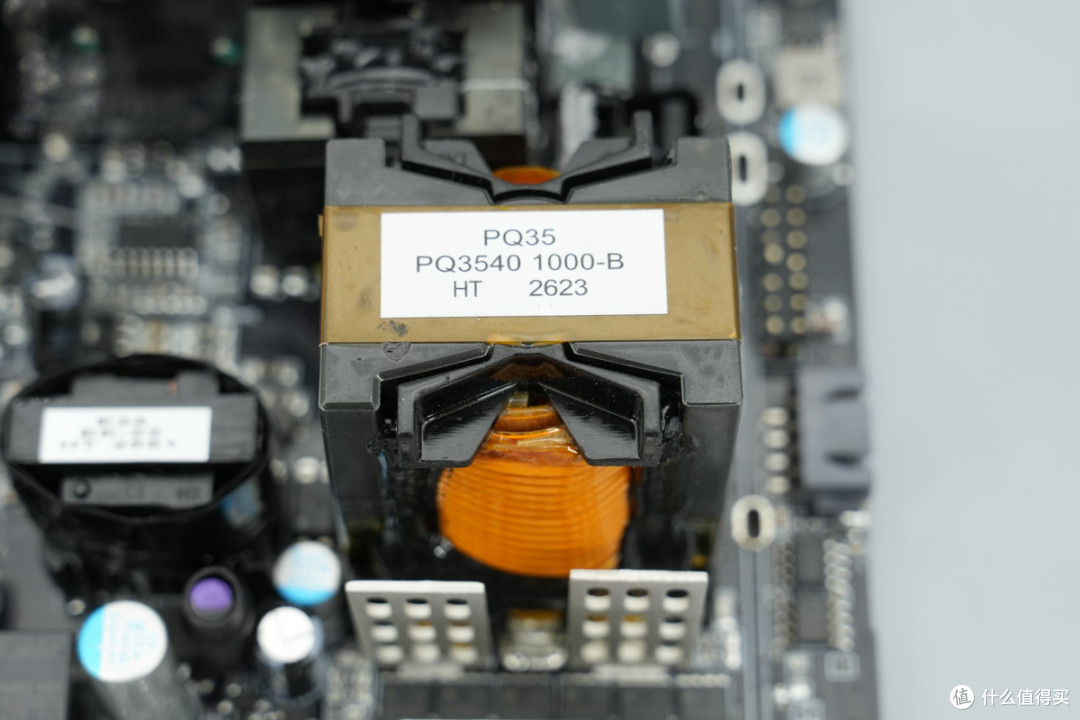

变压器采用PQ35磁芯绕制。

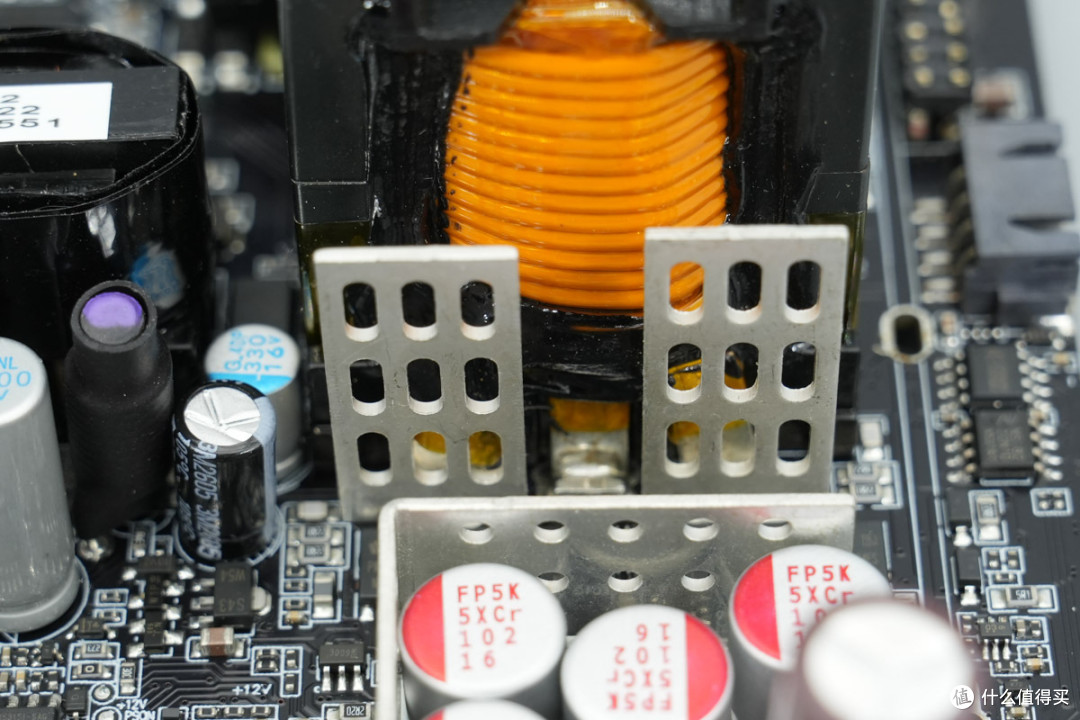

同步整流管散热片特写。
亿光EL817光耦用于输出电压反馈。
另一颗EL817光耦特写。

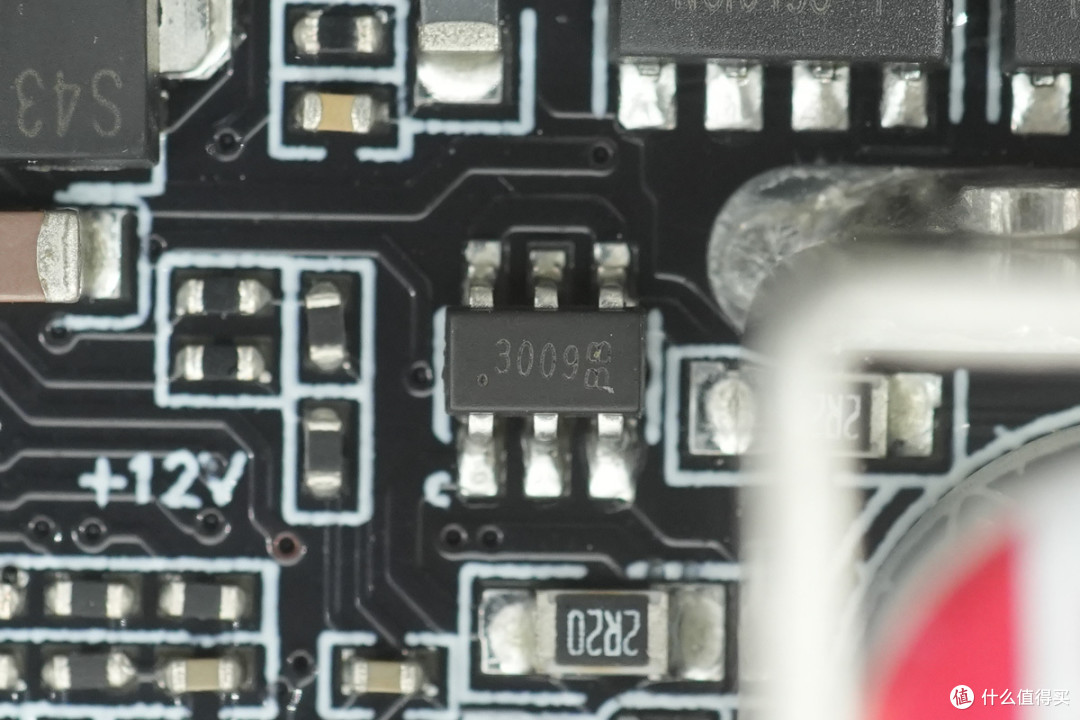

驱动器采用达尔ZXGD3009E6。
另一颗驱动器型号相同。
同步整流管来自平伟，型号PWC012N04ES，NMOS，耐压45V，导阻1.2mΩ，采用DFN5*6封装。
输出端设有滤波电容。

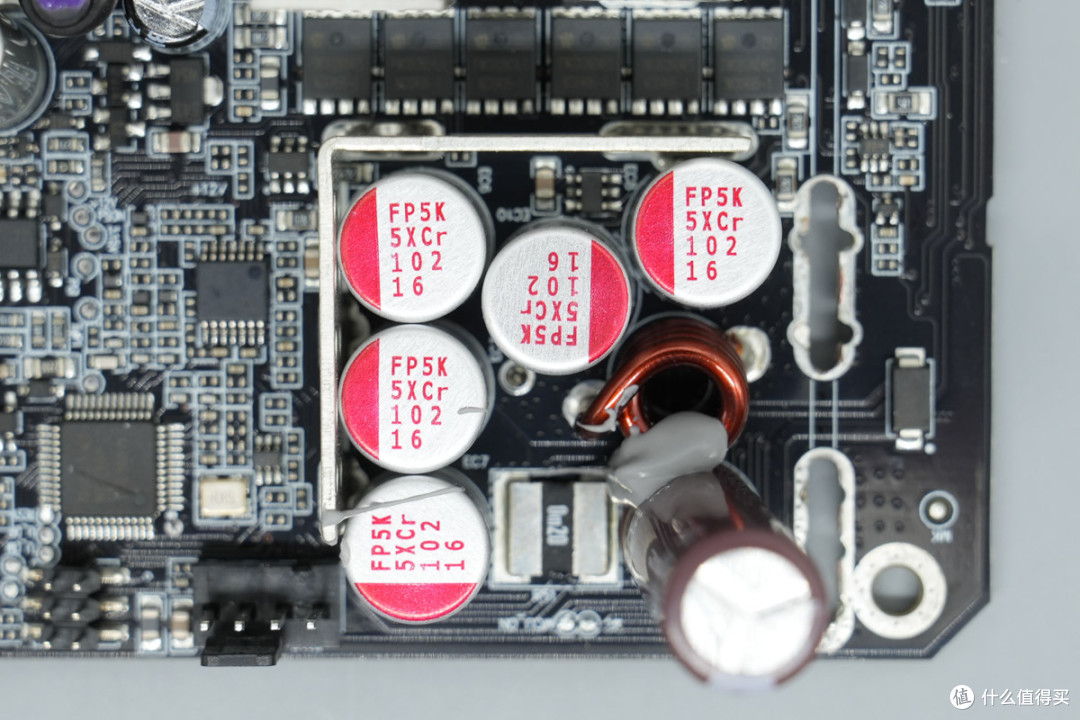

滤波电容来自尼吉康，规格为1000μF16V。同步整流管下方焊接铜排增强载流，并提升散热性能。
0.2mΩ取样电阻用于检测输出电流。
滤波电感采用漆包线绕制。
滤波电容来自贵弥功，规格为16V3300μF。

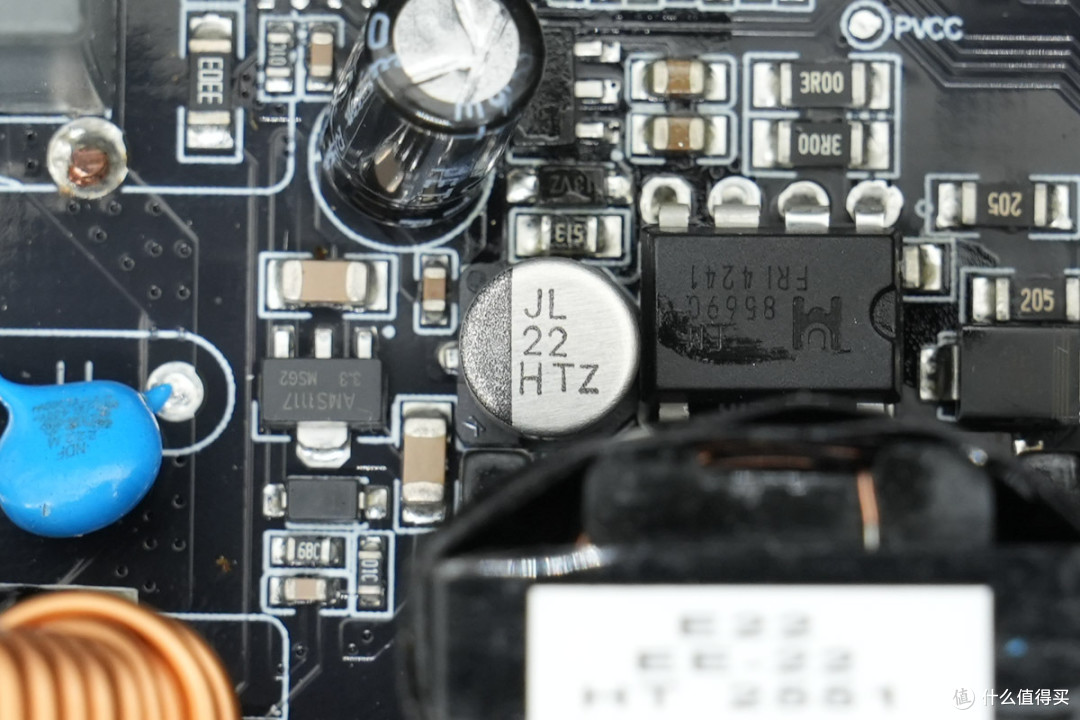

待机电源芯片来自杰力科技，型号EM8569C，芯片内置700V高压启动电路和开关管，内部集成斜率补偿和前沿消隐，具备逐周期过流保护和输出过载保护，内部集成过热保护，采用DIP-7封装。

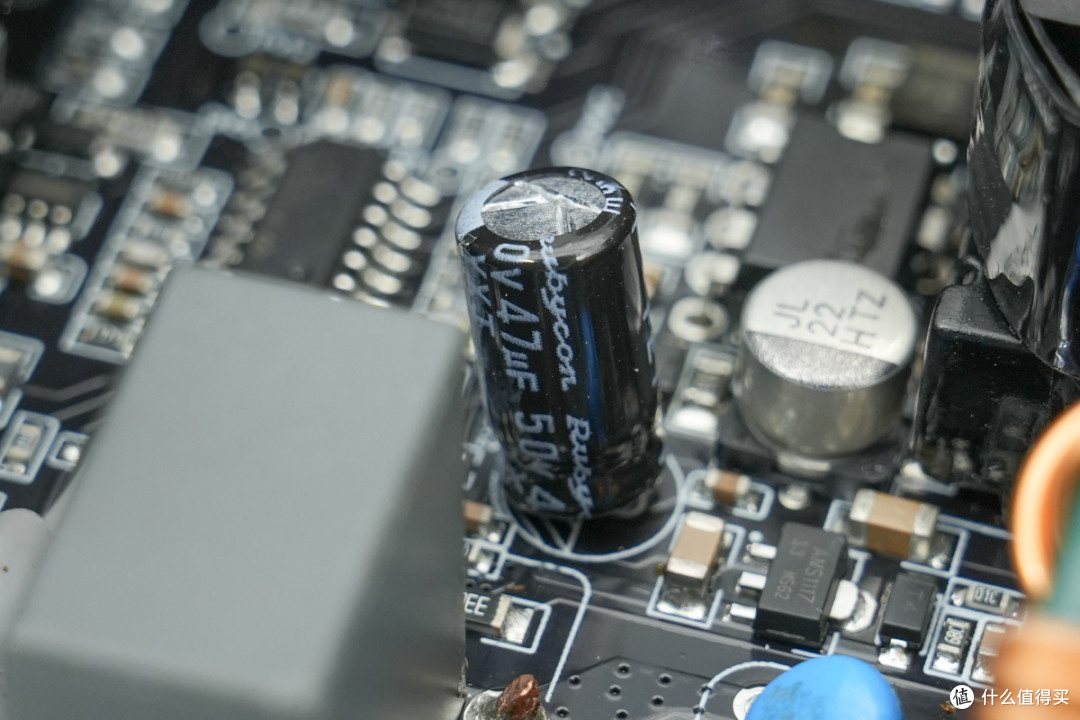

滤波电容来自红宝石，规格为50V47μF。
另一颗滤波电容为红宝石TZV系列，规格为22μF50V。

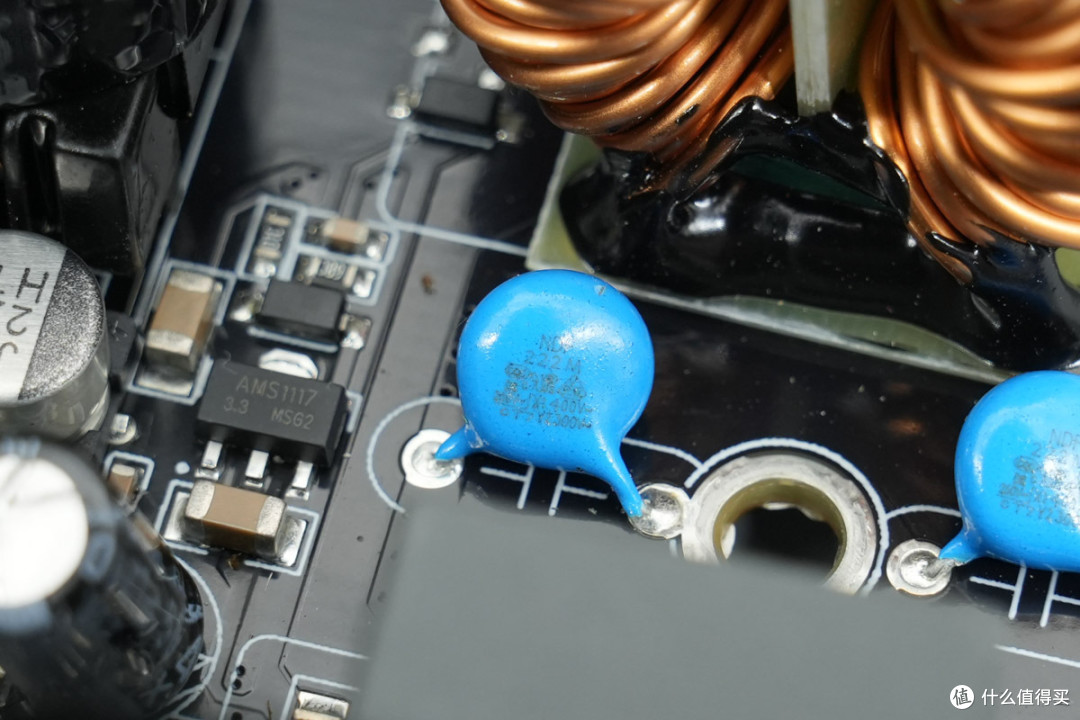

稳压芯片型号AMS1117-3.3，采用SOT89封装。
变压器采用EE22磁芯。

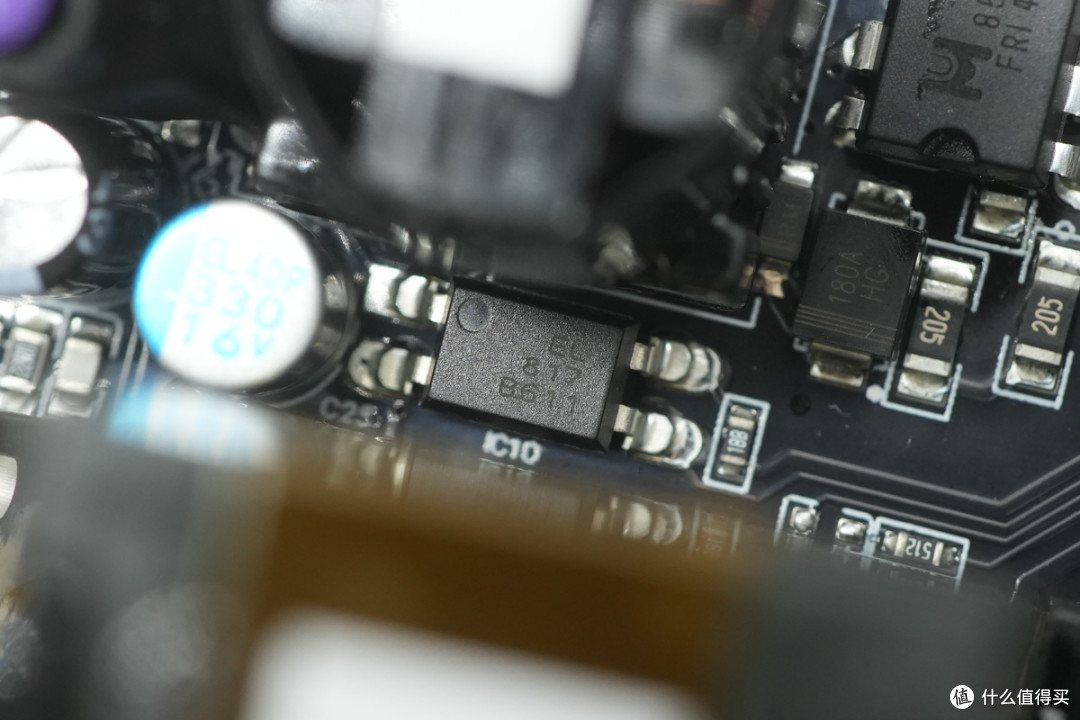

EL817光用于输出电压反馈。
同步整流芯片来自东科半导体，型号DK5V45R25S，是一款无外围的同步整流芯片，内置耐压45V，导阻25mΩ同步整流管。芯片具备自供电技术，可直接替代肖特基二极管，支持CCM，DCM和QR工作模式，无需外部元件，采用SM-7封装。
东科半导体 DK5V45R25S 资料信息。
滤波电容来自贵弥功，为PSG系列导电性高分子固体铝电解电容器，规格为1500μF16V。
滤波电感外套热缩管绝缘。
另一颗滤波电容规格为330μF16V。

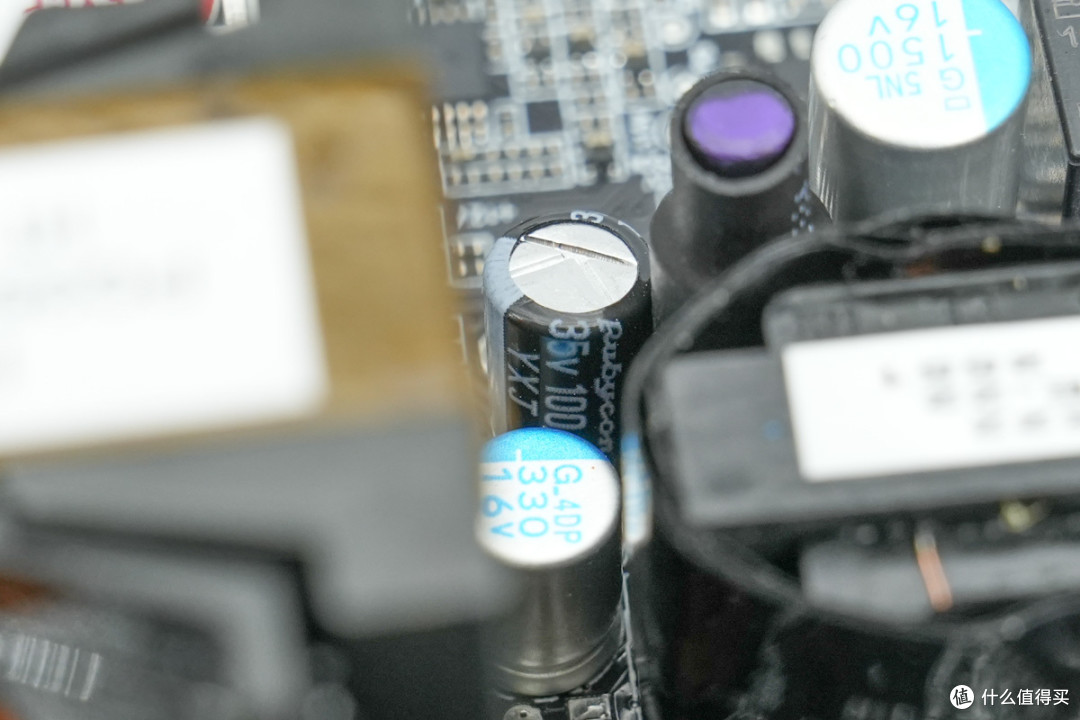

滤波电容来自红宝石，规格为35V100μF。
无标MCU特写，用于读取交流输入电压，输入电流和频率信息，采用SOP14封装。
亿光EL817光耦用于初次级之间MCU通信。
MCU来自国民技术，型号N32G430C8L7，芯片内置32位ARM Cortex-M4F内核，支持浮点运算和DSP指令，最高工作频率128MHz，内置64KB FLASH和16KB SRAM，支持2.4-3.6V工作电压，具备SPI、I2S、I2C、UART、USART和CAN通讯接口，采用LQFP48封装。
MCU外置时钟晶振特写。
存储器来自上海贝岭，型号BL24C02F，容量为256B，支持1.7-5.5V工作电压，采用SOT23-5封装。

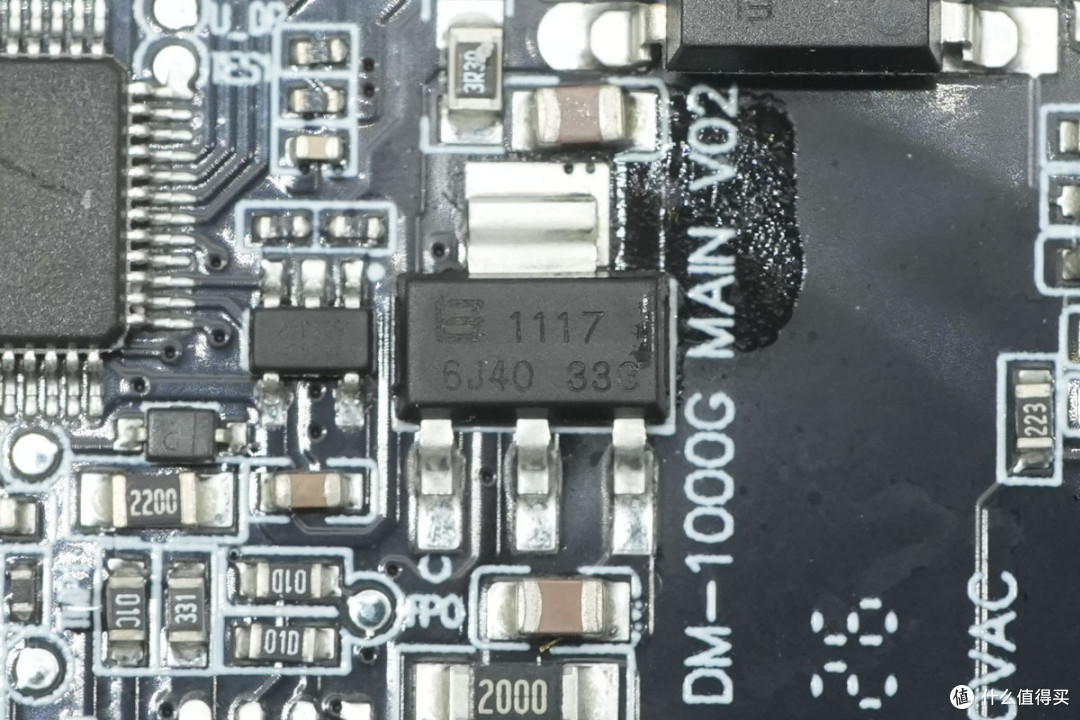

稳压芯片来自上海贝岭，型号BL1117-33CX，支持18V输入电压，输出电压3.3V，输出电流1A，采用SOT223封装。

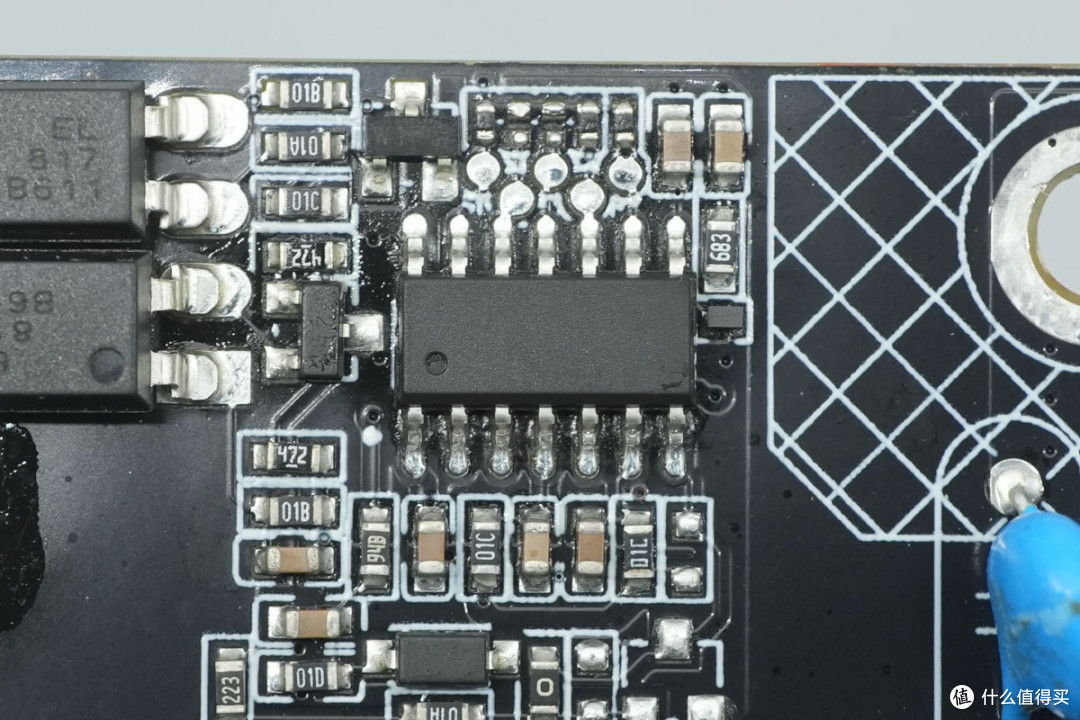

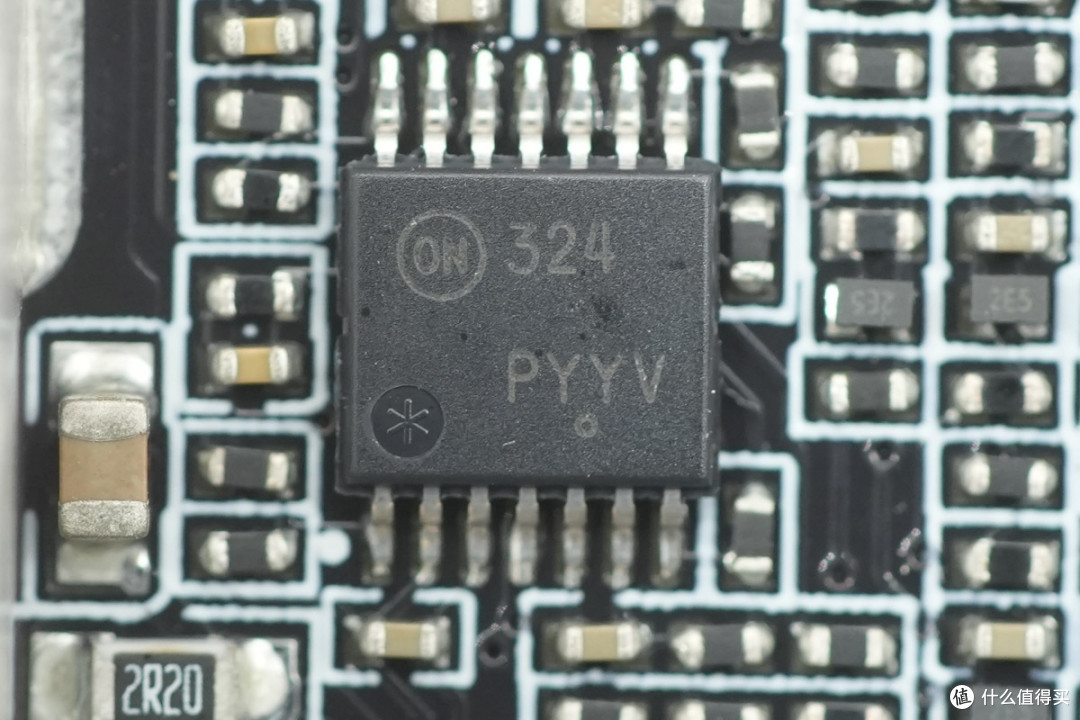

运放来自安森美，型号LM324，是一颗低成本四路运算放大器，采用TSSOP-14封装。
输出管控芯片来自极创，型号IN1S315I-SAG，支持3.3V/5V/12V过压和欠压保护，采用SOP-8封装。
输出端焊接模组小板，底部设有USB插座和电压转换电路。

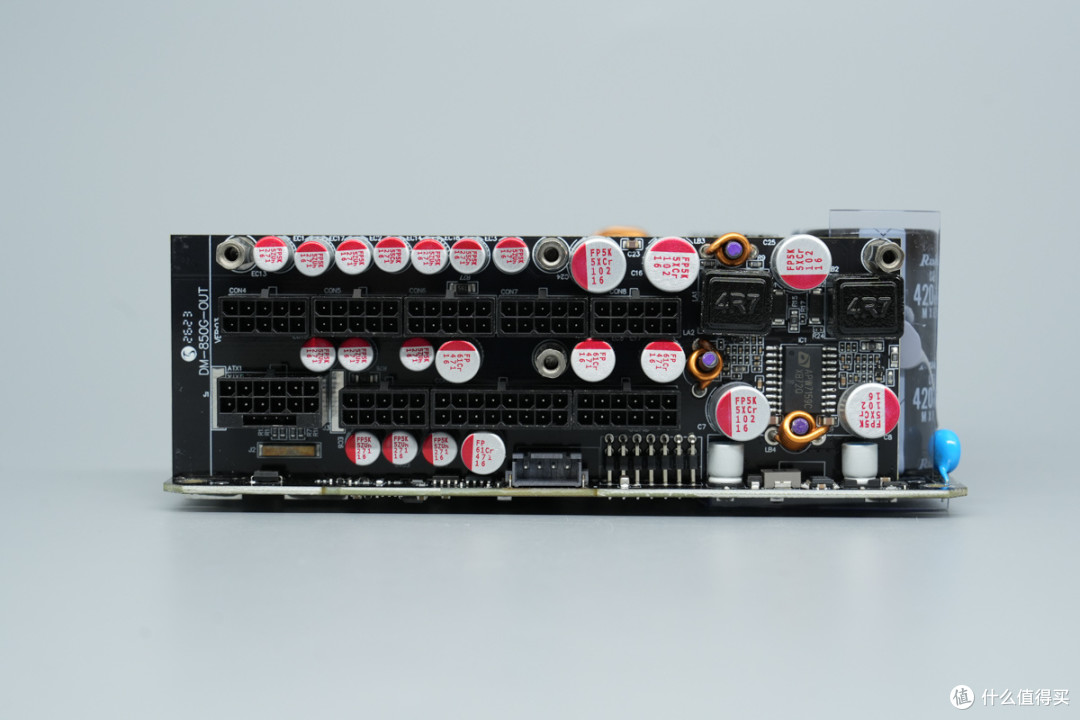

焊接拆下模组小板，左侧设有模组插座和滤波电容，右侧设有3.3和5V降压电路。

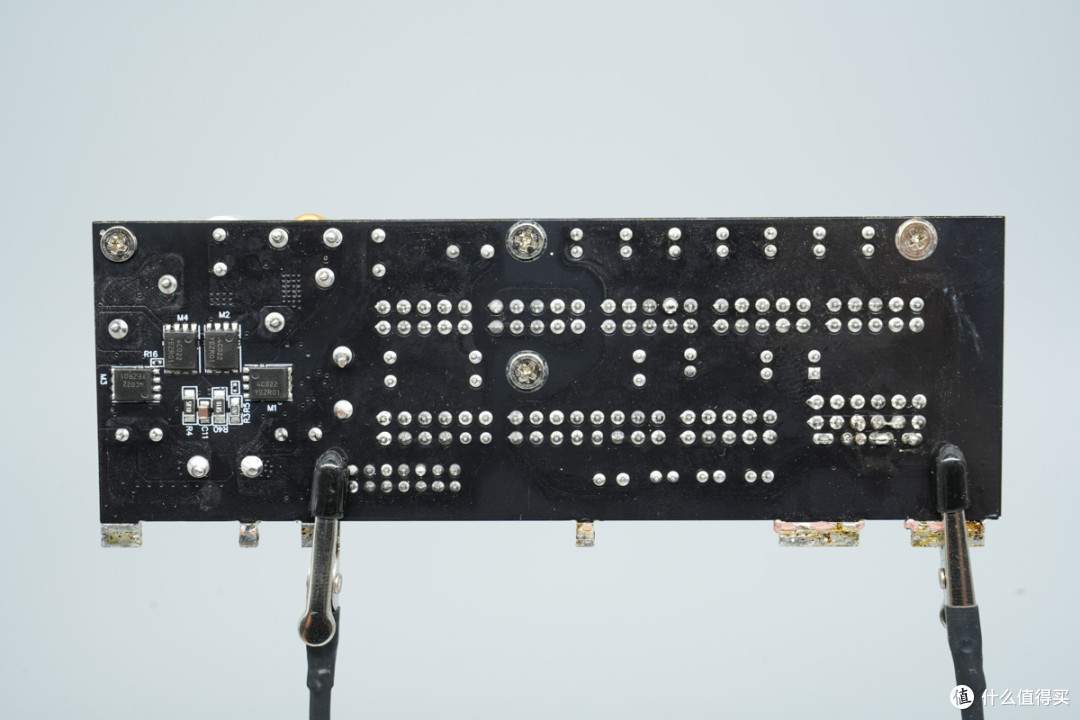

模组小板背面设有同步降压开关管。
输入端两颗滤波电容规格为1000μF16V。

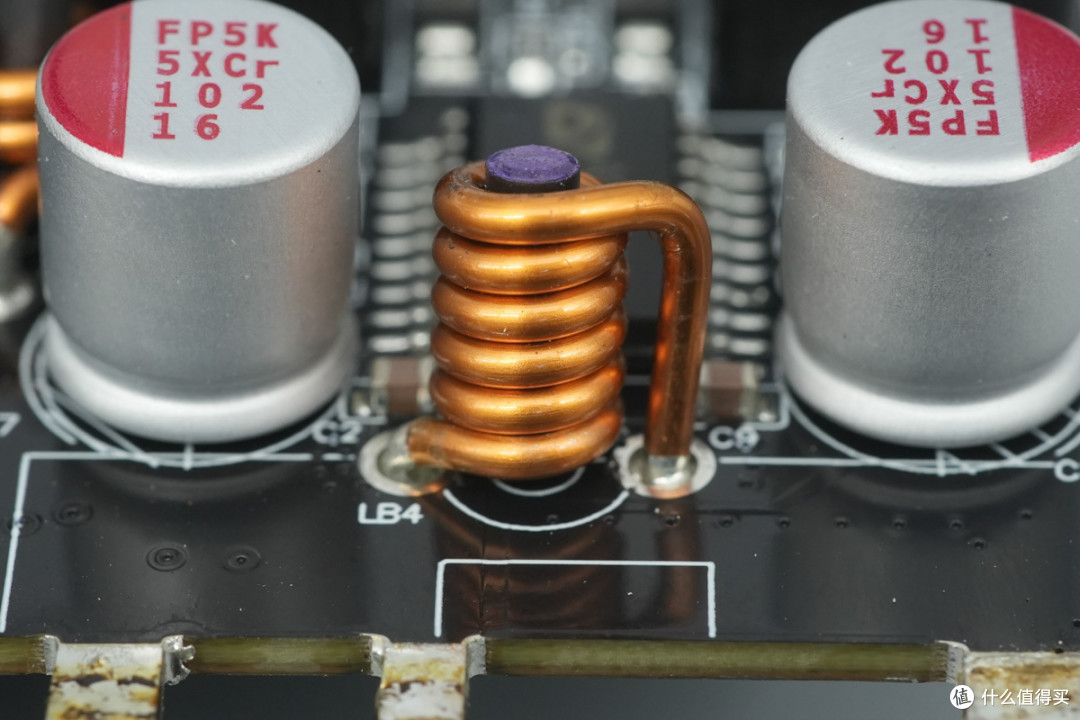

滤波电感采用漆包线绕制。
用于3.3V和5V的同步降压控制器来自茂达，型号APW7159C，是一颗双路同步降压控制器，芯片具备出色的输出电压调整率，集成软启动和专利的软关闭，内部集成自举二极管，支持输出过压，输出欠压和过热保护，采用SOP-20封装。
开关管来自安森美，型号NTMFS4C022N，NMOS，耐压30V，导阻1.4mΩ，采用SO-8FL封装，两颗对应一路降压输出。
两颗4.7μH降压电感特写。
滤波电容规格为1000μF16V。
滤波电感采用漆包线绕制。
滤波电感采用漆包线绕制。
滤波电容规格为1000μF16V。

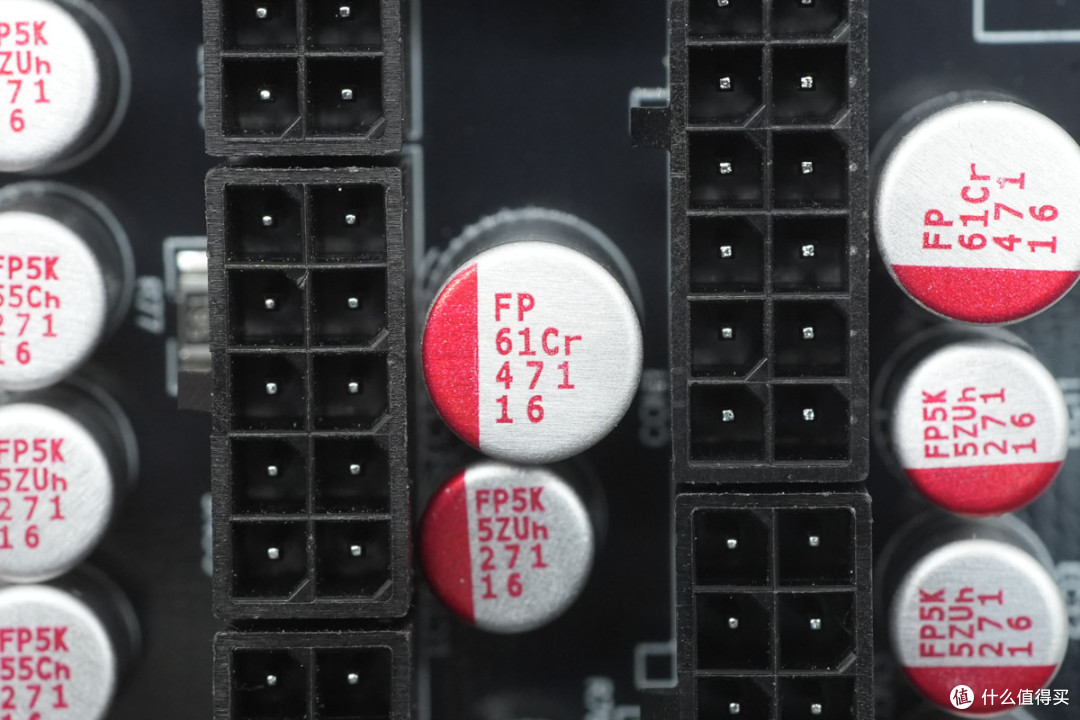

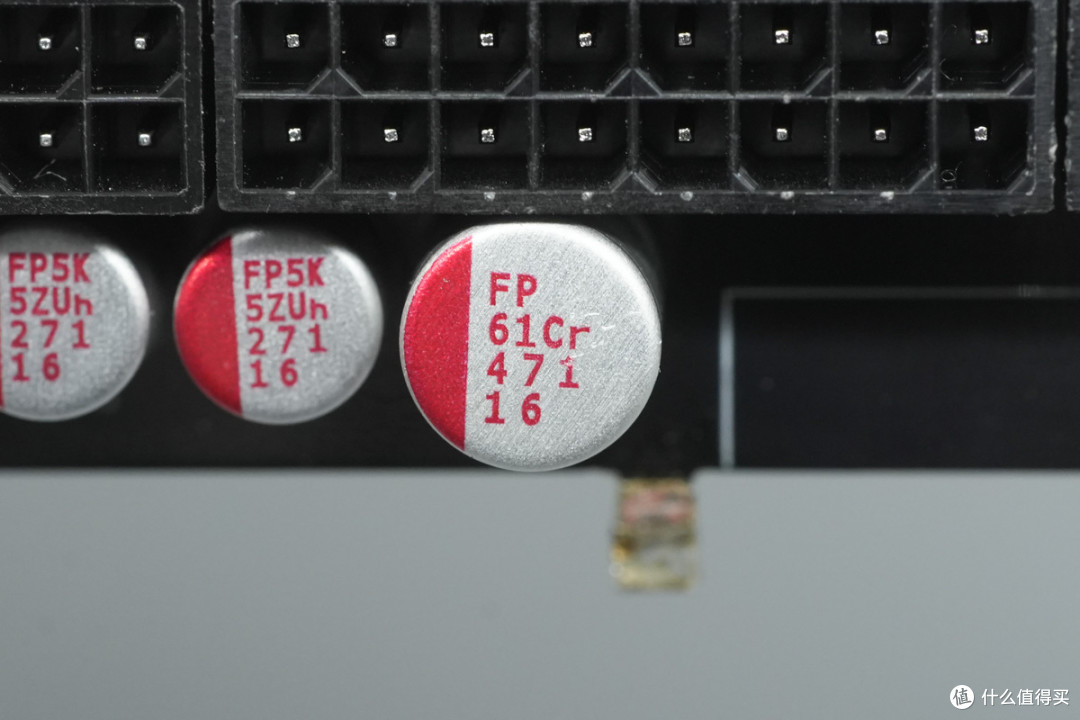

滤波电容规格为470μF16V。

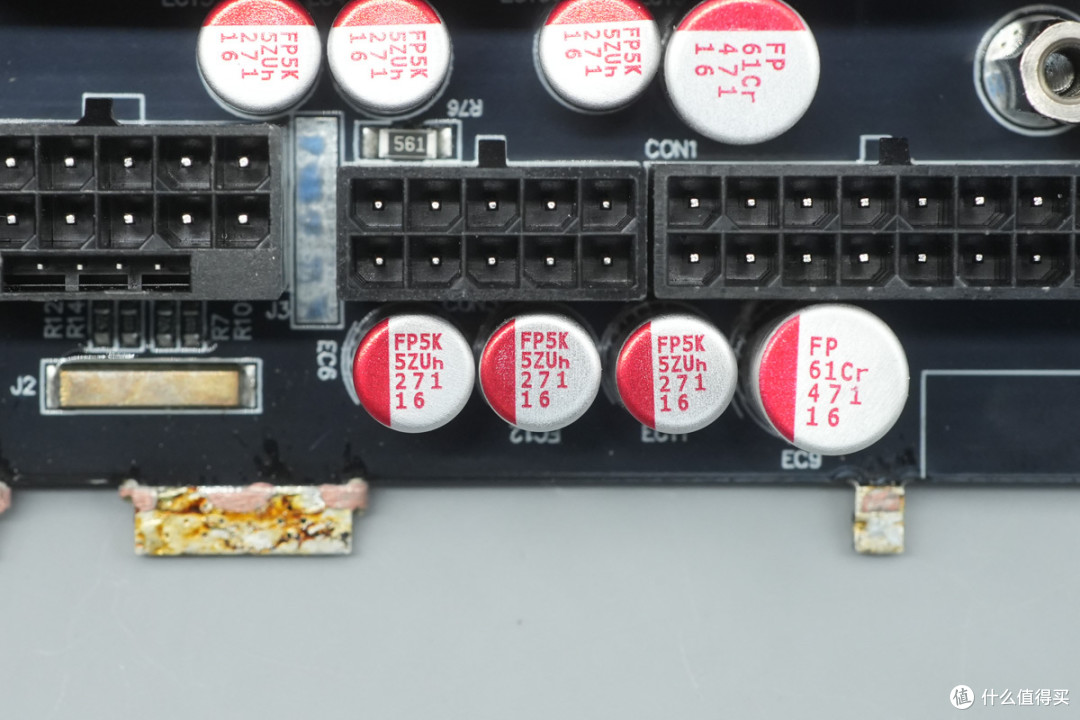

滤波电容规格为270μF16V。
滤波电容规格为470μF16V。
滤波电容规格为470μF16V。
滤波电容规格为270μF16V。
滤波电容规格为270μF16V。
PCBA模块焊接铜片增强载流。
隔离通信芯片来自纳芯微电子，型号NSi8222N1-DSPR，是一颗高可靠性双通道数字隔离器，内置一个正向通道和一个反向通道，支持150Mbps传输速率，支持2.5-5.5V工作电压，支持5kVrms绝缘耐压，采用SOP8封装。
纳芯微电子 NSi8222N1-DSPR 资料信息。
串口通信芯片来自沁衡，型号CH340N，用于电源内部MCU串口转换成USB接口连接电脑主板，进行参数检测和风扇控制功能，采用SOP-8封装。
降压芯片来自德州仪器，型号TPS54231，芯片内部集成开关管，支持28V输入电压，最大输出电流2A，采用SOIC8封装。

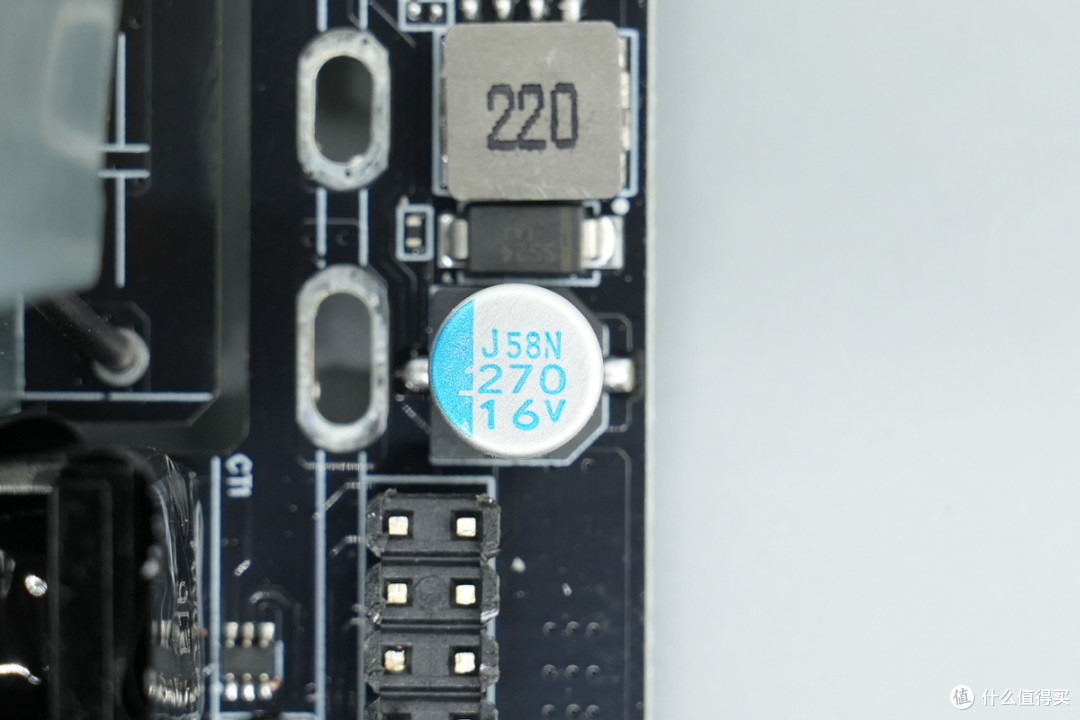

22μH合金电感特写。
滤波电容规格为270μF16V。
另一颗滤波电容规格相同。

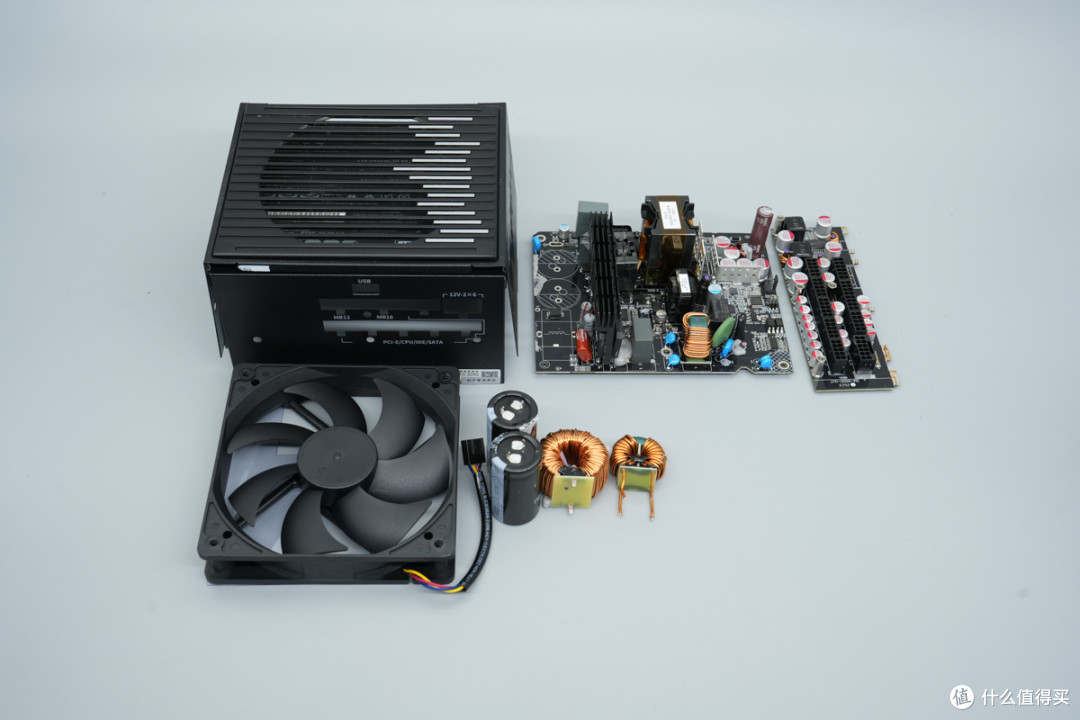

全部拆解一览，来张全家福。
服务器电源网拆解总结
最后附上昆仑山海金牌全模组电源的核心器件清单，方便大家查阅。
昆仑山海电源为黑色配色，采用全模组设计，电源采用高规格定制云帛模组线，满足高性能装机要求。电源符合ATX3.1标准，通过80PLUS金牌认证。电源内置日系电容，并使用固态电容滤波，拥有一年包换和十年质保。
服务器电源网通过拆解了解到，昆仑这款电源采用主动式PFC+半桥LLC+同步整流+DC-DC高效架构，PFC控制器采用虹冠电子CM6500，PFC开关管采用英飞凌IPW60R060P7，通过达尔ZXGD3009E6驱动PFC开关管，PFC整流管采用长飞先进Y3D010N065TJ2。
LLC控制器采用虹冠电子CM6901，LLC开关管采用迈志微PDIC65R160JF3，通过纳芯微NSi6602B-DSWR隔离驱动器驱动LLC开关管，同步整流管采用平伟PWC012N04ES，通过达尔ZXGD3009E6驱动同步整流管。
3.3V和5V降压使用茂达APW7159C，搭配使用安森美NTMFS4C022N同步整流管。电源高压滤波电容来自红宝石，输出采用尼吉康和贵弥功固态电容滤波。待机电源采用杰力EM8569C，搭配使用东科半导体DK5V45R25S同步整流。
内置国民技术N32G430C8L7 MCU，进行参数采集和通信功能，通过沁衡CH340N进行转换，并通过纳芯微NSi8221N1-DSPR进行隔离。元器件之间打胶加固，电源内部做工可靠，整体用料扎实。
