5V升压转8.4V充电芯片FS4915E的同步升压架构充电电流1A到2A

FS4915E 是一款高效的同步充电管理IC，专为双节串联锂离子/锂离子电池设计。支持 5V 输入升压至 8.4V，最大充电电流 2A。FS4915E 它采用 SOP8-EP 封装，内置功率 MOS，转换效率高达 95%，适合蓝牙音箱、电动工具等需要 7.4V/8.4V 电池充电的设备 该芯片集成功率MOS，FS4915E采用同步开关架构，仅需少量外围元件即可实现应用，有效减小整体方案尺寸并降低BOM成本。FS4915E支持5V输入，8.4V/2A输出，具备输入电压限制、NTC温度保护及多种充电模式，是双节锂电池充电的理想选择。功能特点：1、高效同步架构：FS4915E采用同步开关架构，有效降低开关损耗，提高充电效率至95%。2、宽输入电压范围：支持4.5V至5.8V的输入电压范围，适应多种电源适配器。3、智能充电管理：（1）内置输入电压限制功能，自动调整充电电流以适应适配器负载能力。（2）支持外部电阻调整充电电流，满足不同应用需求。4、全面的保护功能：（1）NTC温度保护：集成NTC温度检测，防止电池过热或过冷充电。（2）电池反灌保护：防止电池电流倒灌至输入端，保护系统安全。（3）欠压锁定：当输入电压低于设定值时，自动关闭充电功能。（4）过温保护：当芯片内部温度过高时，自动关闭输出，防止损坏。5、多种充电模式：支持涓流、恒流、恒压三种充电模式，确保电池安全高效充电。6、紧凑封装：采用SOP8-EP封装，节省PCB空间，适合便携式设备应用。

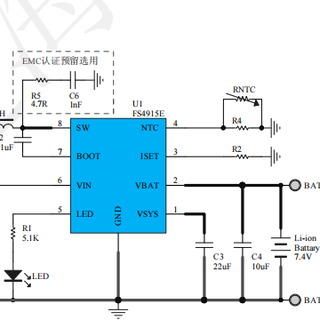

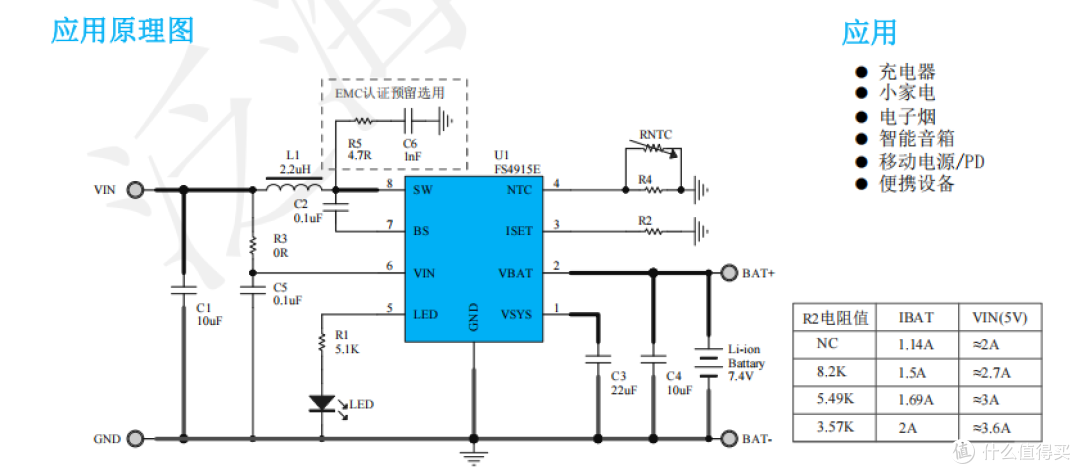

FS4915E典型电路原理图

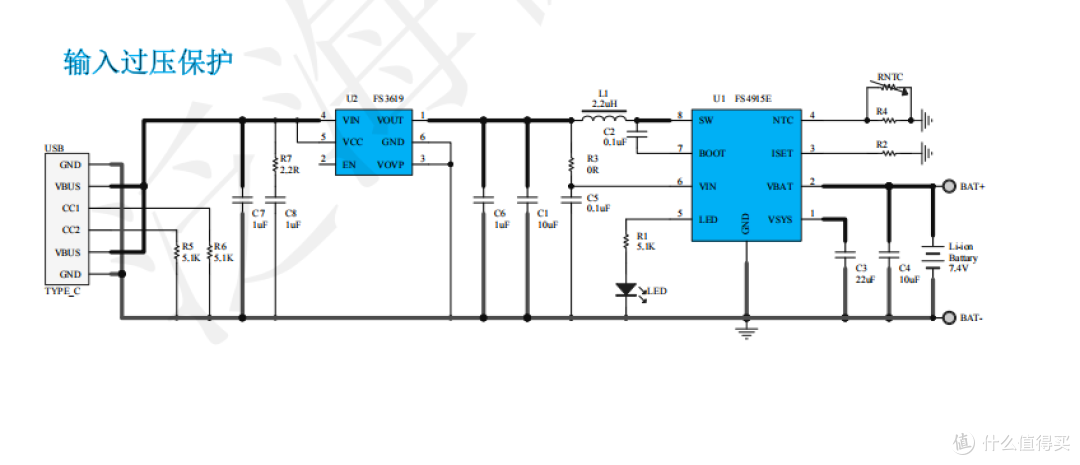

FS4915E增加输入过压保护电路原理图

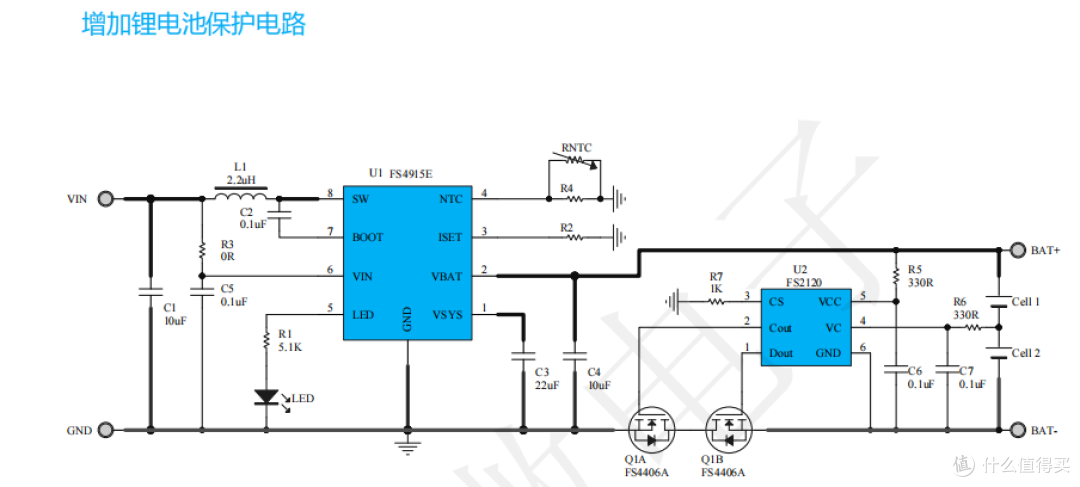

FS4915E增加双节锂电池保护电路原理图

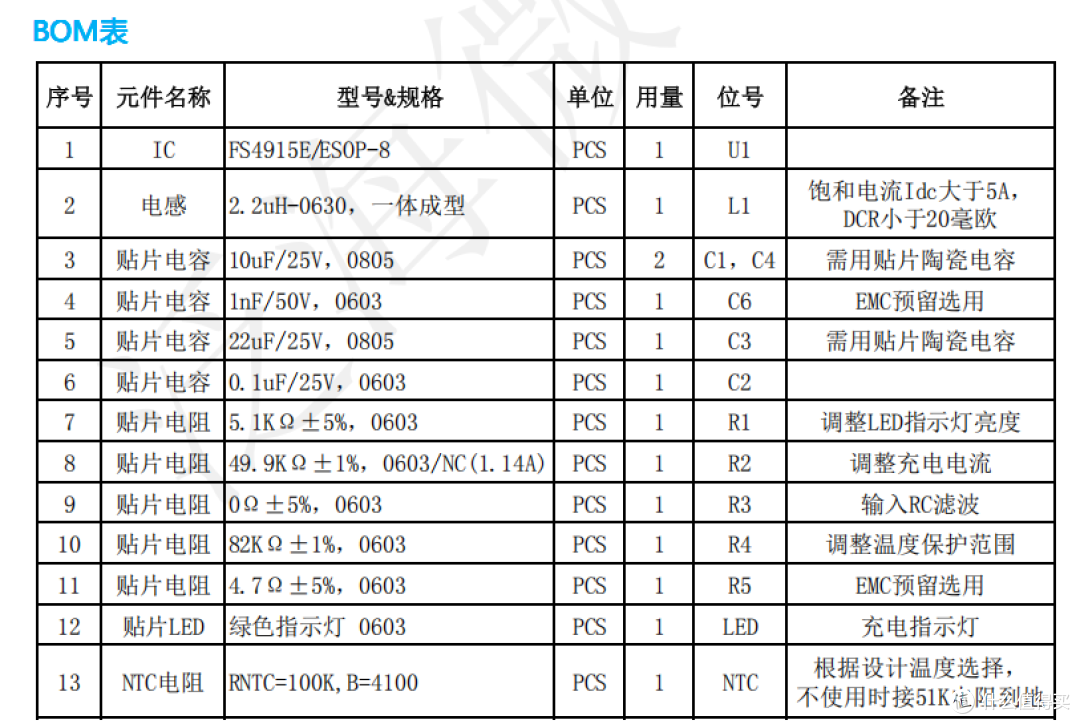

FS4915E芯片BOM表

序号 元件名称 型号&规格 单位 用量 位号 备注1 IC FS4915E/ESOP-8 PCS 1 U12 电感 2.2uH-0630，一体成型 PCS 1 L1饱和电流Idc大于5A，DCR小于20毫欧3 贴片电容 10uF/25V，0805 PCS 2 C1，C4 需用贴片陶瓷电容4 贴片电容 1nF/50V，0603 PCS 1 C6 EMC预留选用5 贴片电容 22uF/25V，0805 PCS 1 C3 需用贴片陶瓷电容6 贴片电容 0.1uF/25V，0603 PCS 1 C27 贴片电阻 5.1KΩ±5%，0603 PCS 1 R1 调整LED指示灯亮度8 贴片电阻 49.9KΩ±1%，0603/NC(1.14A) PCS 1 R2 调整充电电流9 贴片电阻 0Ω±5%，0603 PCS 1 R3 输入RC滤波10 贴片电阻 82KΩ±1%，0603 PCS 1 R4 调整温度保护范围11 贴片电阻 4.7Ω±5%，0603 PCS 1 R5 EMC预留选用12 贴片LED 绿色指示灯 0603 PCS 1 LED 充电指示灯13 NTC电阻 RNTC=100K,B=4100 PCS 1 NTC根据设计温度选择，不使用时接51K电阻到地

​
