拆解报告：小米11 Pro/Ultra标配67W快充充电器

小米“生生不息”发布会上推出了11 Pro以及11 Ultra新机，两款新机均搭载划时代的硅氧负极材质新型电池，能量密度与寿命都得到大幅度提升。此外也都支持67W有线和无线快充，36分钟即可充满。再就是新机延续小米11手机环保策略，也分标准版和套装版，售价完全一样，环保与否选择权依旧交于消费者。

小米11 Pro/Ultra套装版附带67W快充充电器，依旧属于USB-A口魔改系列，同期上架小米商城，售价129元。充电器套装支持小米最新的11V6.1A私有快充，另外也支持65W PD快充，手机、笔电都能用。那下面充电头网就对这款魔改充电器进行详细拆解，看看其用料做工如何。

一、小米67W充电器外观

作为小米手机标配充电器，单独拿来开卖其包装盒也是简单风格设计，正面印有MI logo、充电器套装图以及名称。

背面印有充电器参数信息。

包装内含充电器、数据线、使用说明书和三包凭证。

USB-A公头特写，正负极加宽用于通过6A大电流。

套装内充电线长约102cm。

充电器采用PC阻燃材质白色外壳，腰身钢琴烤漆处理，机身正面印有67W字样，输入端配备固定式国标插脚。

输入端外壳上标注有充电器参数信息

型号：MDY-12-ES

输入：100-240V~50/60HZ 1.7A

输出：5V3A、9V3A、11V6.1A、20V3.25A

制造商：赛尔康（贵港）有限公司

产品已经通过了3C认证。

充电头网通过拆解了解到，由赛尔康代工生产的产品还有小米9 Pro原装45W快充充电器、华为24W USB PD充电器、索尼无线充原装适配器等，产品质量获得客户认可。

USB-A口采用橘红色胶芯。

舌片前端设有特殊触点，与原装线搭配使用，实现PD快充输出。

使用游标卡尺实测充电器机身长度为58.65mm。

宽度为54.17mm。

厚度为28.28mm。

和苹果61W充电器大小直观对比，体积优势明显。

拿在手上的直观感受。

充电器净重约为111g。

小米67W快充充电器搭配原装数据线使用，通过ChargerLAB POWER-Z KT002检测得充电器支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。

同样搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，此外还支持小米私有11V6.1A私有快充档位。

二、小米67W充电器拆解

将机身壳拆开，超声波焊接封装非常牢固，小编锤了好几下才稍微裂开一点小口子。

机身壳上贴有缓冲泡棉，两端设有圆柱，用来固定PCBA模块。

PCBA模块覆盖散热片，侧面初级开关管和小散热片使用螺丝固定在一起。

初次级之间有黑色塑料板进行隔离。

除散热片外，元器件之间还打胶加固和帮助导热。

PCB板背面一览，初次级之间镂空用来穿过隔离板。

通过对PCB电路观察发现，小米这款67W充电器采用典型的开关电源宽范围输出电压，由协议芯片通过光耦控制输出电压的设计架构，下面我们从输入端开始了解各元器件。

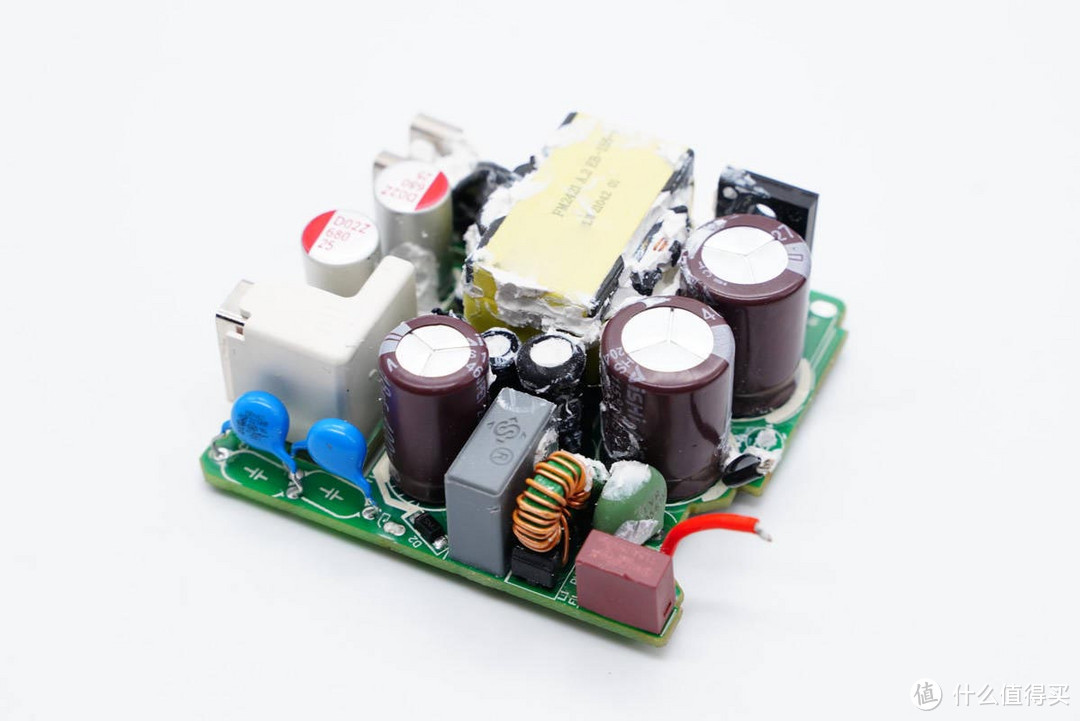

输入端一览，设有延时保险丝、绿色TVR压敏电阻，NTC热敏电阻、共模电感、X电容、高压滤波电解电容、工字电感和主控芯片供电电容。

延时保险丝规格为3.15A 250V。

TVR10561 氧化锌压敏电阻，用于输入过压保护，当输入交流电压过高时，短路输入，保险丝熔断切断电路，保护后级元件。

NTC热敏电阻用于抑制输入浪涌电流，减小充电器插电时的冲击电流。

共模电感用于滤除EMI干扰。

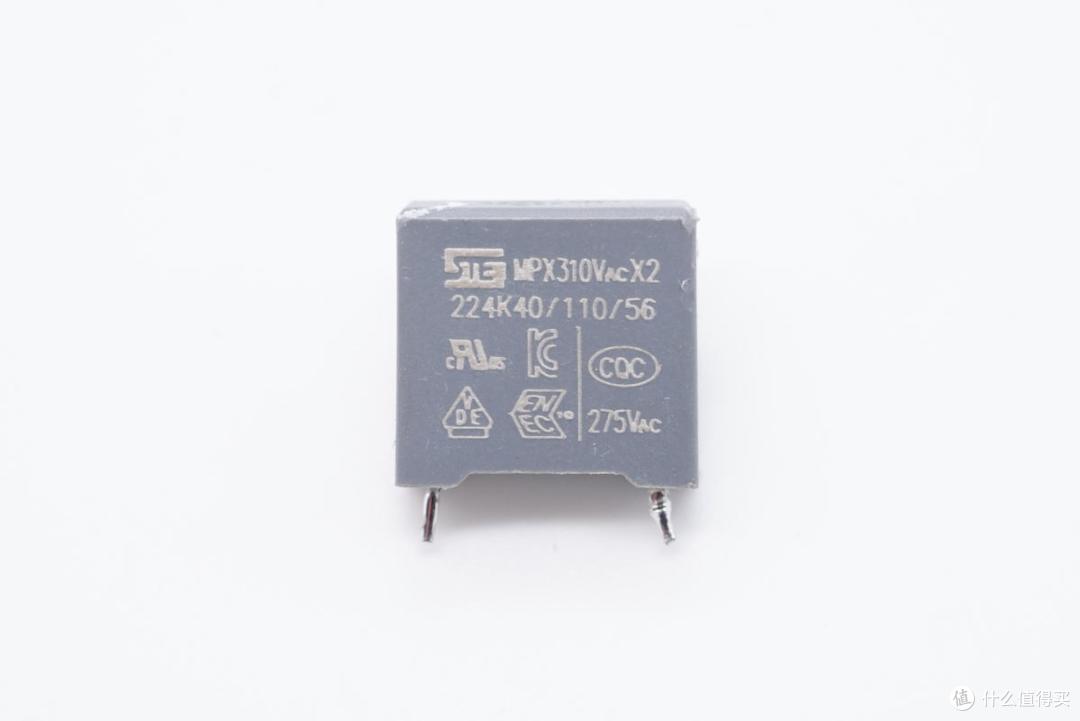

松田电子STE X2安规电容，224K310V。

四颗丝印R4MBSK2PD的二极管组成桥式整流。

工字电感特写。

充电器共使用了三颗艾华高压滤波电解电容，这两颗规格为27μF 400V。

第三颗规格为18μF 400V。

两颗主控芯片供电电容也是来自艾华，规格为100V 10μF。

小米定制PWM主控芯片，丝印MI5763K1GS。

PCB板另一侧是初级开关管和变压器。

初级开关MOS管采用士兰微电子的SVSP14N65FJHE2，D-Well系列超级结高压MOSFET，耐压650V，导阻0.26Ω。

士兰微 SVSP14N65FJHE2 资料信息。

变压器特写，顶部喷码有信息。

亿光EL 1017光耦，用于初级次级通信，反馈输出电压。

输出端一览，左侧同步整流管配有导热垫和小散热片进行散热。

两颗Y电容来自ISND厦门华信安电子，串联提升耐压等级。

小米定制次级同步整流控制器，丝印MI8526。

次级同步整流管来自威兆半导体，型号VSP004N10MS-G，耐压100V，超低导阻。

威兆VSP004N10MS-G资料信息。

两颗输出滤波固态电容规格均为25V 680μF。

协议IC采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。WT6633P内置8051内核，内置恒压恒流控制，片内集成输出电流传感，支持线损补偿，内置完善的保护功能。

充电头网通过拆解了解到，采用伟诠WT6633P的还有坚果65W单C口氮化镓充电器、小米10 Pro原装65W快充充电器、联想27W USB PD快充充电器、安福瑞63W双口快充充电器等产品。

输出VBUS开关管采用威兆半导体VS3610AE，NMOS，耐压30V，PDFN3333封装，左侧是热敏电阻，检测系统温升。

威兆VS3610AE资料信息。

USB-A母座7字型结构，外套塑料壳防尘加固。

USB-A口特写。

最后使用游标卡尺实测充电器主板长度为52.19mm。

宽度为49.1mm。

全部拆解完毕，来张全家福。

充电头网拆解总结

作为又一款小米手机标配充电器，这款67W充电器风格依旧，机身光滑简洁，采用固定插脚和魔改USB-A口，且靠机身一侧布局。充电器支持小米最新11V6.1A私有快充，同时也具备QC、PD通用快充协议，具备5V3A、9V3A、15V3A、20V3.25A电压档位。对于小米用户来说既可满足手机快充，还能拿来给笔电等PD快充设备使用。

充电头网通过拆解了解到，这款充电器又回到常规方案设计上，其中开关电源的PWM控制器以及同步整流控制器均为小米定制型号，搭配的是士兰微超级结高压MOS管以及威兆的同步整流管，协议芯片依旧采用伟诠的WT6633P。输入端采用三颗艾华电容进行滤波，输出端采用固态电容进行滤波。整体用料做工扎实，水准依旧。
