平民化客制化玩法——87三模热插拔套件的复古键盘方案

2021-02-26 20:31:25 21点赞 22收藏 53评论

创作立场声明:可观独立

年后闲来事少打算给自己搞一套三模的87热插拔键盘玩玩,研究过一些平民化的方案感觉1916的套装最合适,一方面是功能全面,一方面搭配的香蕉卫星轴网友评价都说体验很好,最重要的是价格很便宜。轴体打算使用TTC的月白轴和金红轴3来组一个混轴的键盘。键帽则是使用复古的PBT9009风格键帽。套件和键帽全是从咸鱼购买的,所以价格相对还能再便宜一些。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

1916的三模87机械键盘套件采用了最原始的工模外壳设计,这是套件价格比较便宜的主要原因,跟高端CNC+阳极氧化外壳质感确实比不了。整个套件拥有轴体热插拔设计和三模:2.4G、蓝牙、有线三种连接方式。这两个功能是我比较看重的,可以随意换轴可以方便连接。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

套件内衬金属定位板且键位上用RGB灯珠,上RGB轴体的话会有不错的灯光效果,不过这次我还是选择了不透光的键帽。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

套件底部做工相对粗糙一些

平民化客制化玩法——87三模热插拔套件的复古键盘方案

出线口部分有一个三向的导线槽

平民化客制化玩法——87三模热插拔套件的复古键盘方案

图中是黑色蓝牙开关,开关开启以后能使用蓝牙功能和有线连接方式,2.4G功能会关闭。只有关闭开关才能开启2.4G无线功能。


平民化客制化玩法——87三模热插拔套件的复古键盘方案

USB-C有线接口,三模的键盘基本这个接口就是为了给键盘充电用。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

套件PCB部分做工还是可以的。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

凯华热插拔轴座,贴片RGB灯珠,按键无冲的二极管一应俱全。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

键盘主控芯片

平民化客制化玩法——87三模热插拔套件的复古键盘方案

三模连接控制芯片

平民化客制化玩法——87三模热插拔套件的复古键盘方案

PCB电路部分特写

平民化客制化玩法——87三模热插拔套件的复古键盘方案

金属定位板与PCB之前还带有夹心棉

平民化客制化玩法——87三模热插拔套件的复古键盘方案

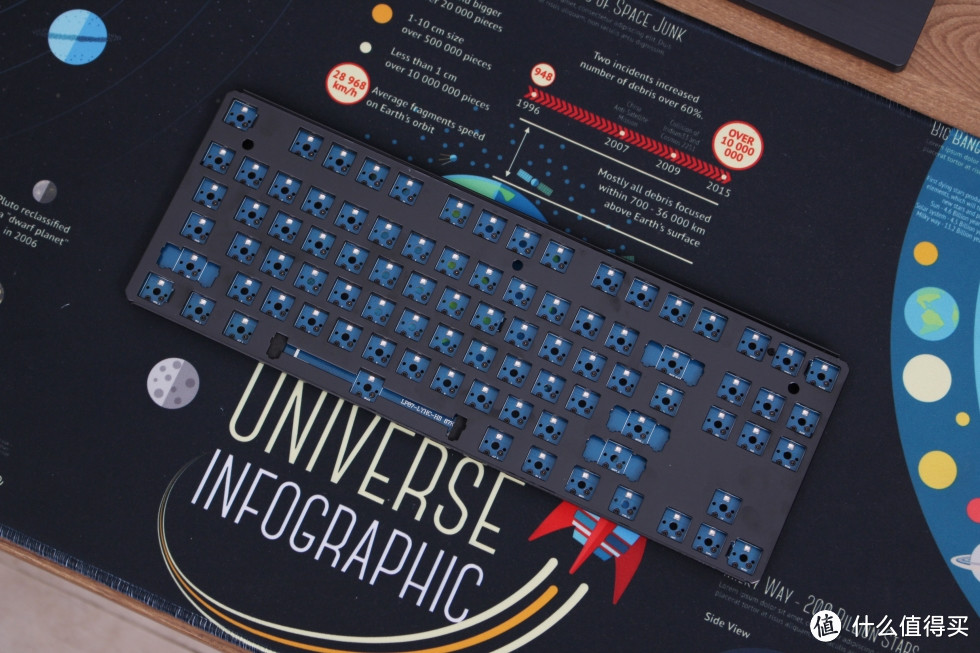

套件定位板正面特写

平民化客制化玩法——87三模热插拔套件的复古键盘方案

键盘底壳内有一块5000mah锂电池和一个接口板转接线。套件底壳红色框标记的一处凸起的加强筋塑料片是有些问题的,这里需要用偏口钳把这个凸起给减掉,不然会把PCB顶起一部分,这会导致F5-F8的轴体无法插入到轴座上。便宜套件的小问题不可避免这里需要自己手动调整。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

5000mah的电池在不开灯情况下估计能使用1个月的时间。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

接口板PCB

平民化客制化玩法——87三模热插拔套件的复古键盘方案

套件附送香蕉卫星轴,2.4g的无线接收器,钢丝拔键器,拔轴器。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

2.4g无线接收器特写

平民化客制化玩法——87三模热插拔套件的复古键盘方案

黄色香蕉卫星轴

平民化客制化玩法——87三模热插拔套件的复古键盘方案

卫星轴内钢丝接触部分都提前上了润滑油。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

我用自己美孚的润滑油打算给卫星轴的侧壁部分上一些,让大按键更顺滑一些。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

轴体使用的是TTC的月白轴和金红轴3轴体。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

月白轴跟金红轴3的触发力度一个是42gf一个是43gf,但是初始力度确有明显的差别,所以我把F键区和功能按键全部使用月白轴,字符输入区的按键采用了金红轴3轴体,这样通过明显的轴体初始压力能明显辨别按键的功能。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

热插拔套件对于不熟悉焊接技术的新手提供了极大的方便,轴体想怎么换就怎么换,换轴跟换键帽一样方便。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

组装键盘的过程中跳过了润轴的过程,从我个人的使用习惯来说还是偏好原汁原味轴体的感觉。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

TTC月白轴的基本参数,月白轴因为采用了两段式弹簧的原因所以初始压力偏大,触发压力则轻一些。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

月白轴是一款段落轴体,触底声音相对闷一些。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

TTC金红轴3轴体是一款线性轴体,触底声音相比月白轴会大一点。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

组装好以后跟杜伽FUSION键盘对比。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

同样都是复古的味道FUSION的橙色键帽点缀则多了些许时尚。


平民化客制化玩法——87三模热插拔套件的复古键盘方案

键盘整体特写

平民化客制化玩法——87三模热插拔套件的复古键盘方案


平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

键帽是咸鱼收的9009风格PBT键帽,致敬经典的樱桃g80-9009机械键盘。


平民化客制化玩法——87三模热插拔套件的复古键盘方案

键盘特写


平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

平民化客制化玩法——87三模热插拔套件的复古键盘方案

PBT键帽表面做工十分顺滑,字符为热升华方案。香蕉卫星轴的表现还是不错的,大按键的下压和回弹都十分迅捷,只有空格键稍微有一点点的肉感,整体表现我很满意。


平民化客制化玩法——87三模热插拔套件的复古键盘方案

1916的87三模套件还拥有驱动程序的支持,在驱动中可以实现大部分市场上量产键盘的功能。在主要设置界面可以对单按键的功能进行自定义操作,包括实现组合键和宏触发功能。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

灯光设置界面可以设定多种灯光模式和效果。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

宏编辑界面可以编辑自己需要的宏功能。


平民化客制化玩法——87三模热插拔套件的复古键盘方案

方案共享界面可以查看其它使用者分享的键盘配置文件和宏文件。

平民化客制化玩法——87三模热插拔套件的复古键盘方案

在支持界面可以更新驱动程序和固件版本。


总结:排除质感和个别细节问题,1916的87三模客制化套件可玩性还是不错的,轴体热插拔对于新手入坑客制化的玩家十分的友好,套件支持RGB灯光和按键无冲突功能,对于喜欢RGB灯光的游戏玩家来说正好满足其需求。套件拥有驱动的支持所以可以自定义更多的键盘功能。TTC的轴体这两年口碑不错,特别是金粉轴在客制化圈里相当受欢迎,上次我组的GK61双模键盘就是采用的TTC金粉轴,所以这次换TTC的月白轴和金红轴3来尝试一下不同的手感。月白轴和金红轴3在手感方面有明显的差别,所以正好作为功能区域和字符输入区域的一个区别。键帽为PBT材质配色方面则是采用了g80-9009的键帽色彩搭配,键帽细节方面的做工还是可以的,整套键帽有133个增补键帽十分全面,因为是87尺寸的键盘所以很多键帽都用不上。总的来说这就是个穷人自娱自乐的方案,既没有几千块的金属外壳套件也没有大几百的高端客制化键帽,如果不太在意这些细节的话目前的这套87方案可玩性还是可以的。
