拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

2021-08-17 17:40:57 6点赞 13收藏 4评论

早在之前的“生生不息”发布会上,MI小米除了推出11 Pro以及11 Ultra新机外,还推出了一款80W帆船风冷无线充MDY-13-ED,超大无线充电功率可以说打败很多有线快充,一经推出便引起极大关注。

而在8月10日小米举行了主题为“我的梦想,我的选择”2021年雷军年度演讲,演讲后半部分是新品发布会,多款新品亮相,有众人期待搭载屏下前摄的小米 MIX 4,其中还有一款100W帆船风冷无线充MDY-13-EL,现已正式开卖,售价599元。

这款无线充电器的最大功率达到了惊人的100W,无线充电功率再上一个新台阶,继续领跑业界。但有过关注的小伙伴应该可以发现,80W和100W的两款无线充在造型设计上是一样,似乎只是颜色不同,功率不同而已。

充电头网现已第一时间入手了小米这款全新100W帆船风冷无线充MDY-13-EL,下面便对其进行详细拆解,解决大家的疑问。

一、小米100W无线充电器外观

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

包装盒依旧是黑色配色,正面中间是金边尖角图案,与无线充造型相衬,上下100W的字样表明这款产品无线充电功率更上一层楼,右上角小米logo也用了最新版。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

背面贴有100W无线充电座套装信息贴纸,并印有无线充、数据线和充电器简图。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

盒子两侧是“xiaomi 100W无线充底座套装”烫金字样,使包装看上去更有档次。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

包装内含100W无线充电器、充电器、数据线、使用说明书和三包凭证。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

附带线缆是小米的魔改6A快充线,充电头网已经做过详细拆解。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

充电器则是小米非常知名的魔改120W超级快充。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

小米这款100W无线充电器采用风帆造型设计,机身壳表面哑光,黑色配色,手机支撑平台为金色透明亚克力块,整体黑金配色也和包装盒的设计十分契合。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

机身正面下方印有xiaomi、Xiaomi Communications Co.,Ltd.以及Designed by Xiaomi字样。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

机身正面内凹,最底部设有出风口,手机放上去便会自然形成风道。充电时,无线充内置风扇便会吹风将充电过程中产生的热量带走,达到主动散热效果。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

亚克力支撑平台采用台阶式设计,可有效防止手机滑落。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

从侧面看去,机身具有一定倾斜度,无线充过程中手机也不会翻倒。而两个三角体连接处看似脆弱,实际上底部是金属板支撑,非常坚固。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

无线充机身背面设有LED指示灯和USB-C输入接口。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

两个三角形的指示灯拼成小闪电,设计上也是想表达这款无线充电器充电速度非常的快。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

USB-C接口特写,黑色舌片。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

无线充底部是弯折的铝合金板,保证了两部分机身连接处的强度,金属板也是喷刷金色涂料。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

金属板上设有进气窗口,内置小风扇进行主动散热,保证大功率无线充电的同时温度保持在较低水平。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

此外还贴有防滑胶垫。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

金属板上镭雕有无线充参数信息

产品名称:小米100W帆船风冷无线充

型号:MDY-13-EL

输入:5-20V6A Max

输出:100W Max

制造商:小米通讯技术有限公司

生产商:昆山联滔电子有限公司

产品已经通过了qi认证。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

总的来说,小米100W无线充电器和此前拆解过的80W无线充电器外观、细节、大小都一样,只有配色方面的差别,可能设计之初也是想通过配色的差异帮助消费者进行区别。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

两款无线充背面一览。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

整个无线充电座净重约为205g。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

无线充支持手机横竖放自由充电,以小米11手机为例,可以竖放无线充电同时处理信息。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

也可以横放边无线充电边刷剧。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

进行无线充电时,背部闪电样式的LED指示灯亮绿光。

二、小米100W无线充电器拆解

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

黑色机身壳通过螺丝以及两侧打胶进行固定。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

导光塑料片特写。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

金属板四端设有支撑固定柱。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

无线充内部设有一块与机身造型契合的黑色锥体塑料壳。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

锥体塑料壳一面固定无线充电路板,螺丝固定。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

PCB板正面特写,小米这款无线充电器采用了伏达半导体无线充方案,一颗无线充主控芯片(红框)以及四颗全桥驱动器(紫框)。此外还有输入电压控制、升/降压供电电路等。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

背面设有电感以及多颗滤波电容。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

另一面固定无线充电线圈,线圈有两个,因此支持手机横放或竖放无线充电。

这么大功率的无线充电器,想必大家都很好奇具体用的什么方案,下面我们先来看无线充电路:

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

无线充主控芯片采用伏达半导体NU1513,这是高度集成的数字控制器,集成了所有基本功能,提供稳定的功率并与兼容WPC的接收器保持稳定的通信,可用于符合WPC EPP标准的30W无线充电发射器。该器件与NU1028配套的功率级IC一起构成了简单,高性能,高性价比的无线充电发射器解决方案,适用于广泛的应用。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

伏达半导体NU1513资料信息。

充电头网通过拆解了解到,伏达半导体NU1513此前还被小米80W帆船风冷无线充、小米55W立式风冷无线充电器、小米智能追踪式无线充、小米30W立式风冷无线充电器等产品采用过,产品质量获得小米高度认可。

此外伏达半导体的其它无线充方案还被贝尔金磁吸无线充电器WIB003、贝尔金7.5W磁吸无线充电器、贝尔金MFM认证二合一无线充20W、mophie Charge Stream Pad Mini无线充电器、紫米20W无线快充车载支架等品牌的数十款产品采用。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

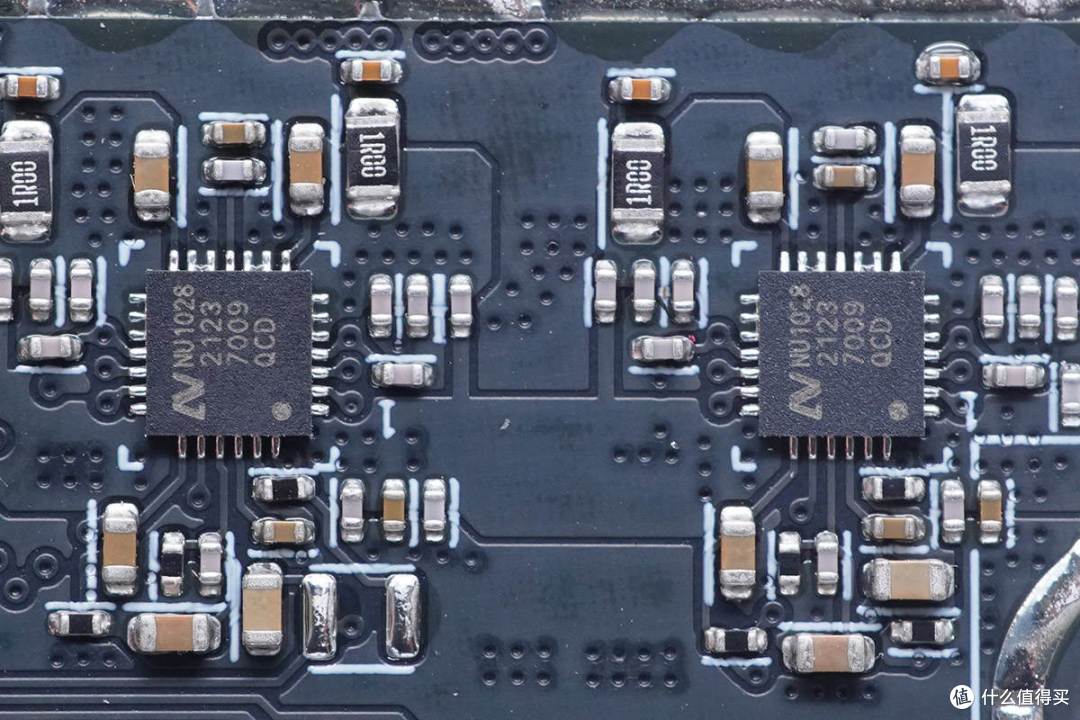

两个无线充电线圈均采用两颗伏达半导体NU1028并联进行驱动。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

另外一组NU1028特写。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

NU1028全桥驱动器特写,用于高集成度的高功率无线充电的集成功率级,内部集成功率全桥,驱动器,内置降压电路和稳压电路。支持无损耗高精度电流检测,用于带内通信和异物检测。集成数字解调,集成欠压和过压保护,支持完善的保护功能,支持数字I2C接口,采用4*4mm QFN封装。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

伏达半导体NU1028资料信息。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

对应两组线圈分别设有两组白色NPO谐振电容。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

每组NPO电容为三颗并联。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

无线充电线圈绕制紧密。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

中心固定有热敏电阻进行温度监控。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

另一颗热敏电阻特写。

下面是输入保护、控制以及供电电路:

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

USB-C母座特写,垂直过孔焊接。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

USB-C口控制器采用英飞凌CYPD3171,负责配合无线充电器需求,动态调节适配器输出电压。这是赛普拉斯第三代产品CCG3PA,其内建ARM Cortex-M0处理器,64KB Flash 8KB SRAM,支持QC4.0、APPLE 2.4A,AFC、BC1.2等充电协议。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

采用南芯同步升降压控制器SC8701为不同的手机充电进行升降压,以及精细调节输出电压。

南芯SC8701是一个同步4开关降压升压控制器,它可以有效地输出电压,无论是高、低或等于输入电压。同时也支持非常宽的输入和输出电压范围,它可以支持2.7V到36V的输入范围和2V到36V的输出范围。驱动器电压设置为10V,以充分利用外部mosfet实现最高效率。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

南芯SC8701资料信息。

充电头网拆解了解到,南芯升降压芯片可广泛应用在充电器、无线充、移动电源、车充等产品上,并被小米80W帆船风冷无线充、华为50W超级快充无线车充、安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

左侧输入保护管采用威兆半导体VS3510AE,PMOS,耐压30V,PDFN3333封装。右侧四颗MOS管是威兆VSE009NE6M,NMOS,耐压60V,配合南芯SC8701控制器实现升降压。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

威兆VS3510AE资料信息。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

威兆VSE009NE6MS资料信息。

充电头网拆解了解到,威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用,产品质量获得客户一致认可。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

6R8合金升降压电感特写,底部打胶加固。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

滤波电容来自CapXon丰宾,规格为35V 100μF。充电头网了解到,丰宾电容还被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

四颗滤波电容特写,一颗来自丰宾,规格为35V 100μF,另外三颗规格均为35V 47μF。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

矽力杰SY8201降压转换器,降压为无线充控制电路供电。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

6R8降压电感特写。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

丝印2657B1的蓝牙单片机,负责散热风扇、指示灯控制以及和手机连接。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

旁边是16.000MHz晶振。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

LED指示灯。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

陶瓷贴片蓝牙天线特写。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

连接风扇的插槽,插拔式设计组装方便。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

小风扇线头特写,四线PWM调速。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

离心风扇特写,额定输入5V0.5A,来自昆山品岱电子有限公司。

拆解报告:MI小米100W帆船风冷无线充MDY-13-EL

全部拆解完毕,来张全家福。

充电头网拆解总结

小米100W帆船风冷无线充MDY-13-EL物如其名,延续帆船造型设计,无线充电功率高达100W,完败市面上很多有线快充,继续续写无线充行业的“神话”。无线充内置主动式涡轮风冷系统进行散热,智能动态调节风扇转速,夜间充电可抑制噪音不影响睡眠。

这款无线充还支持横竖放自由充电,边充边刷剧使用体验好。极速模式下,这款产品可以做到28分钟充满小米 MIX 4 100%电量,此外全面兼容小米自家无线充电手机,小米11 Ultra等机型。此外还通过无线充电联盟qi认证,支持市面上同样使用qi无线充电标准的设备使用。

充电头网拆解了解到,这款无线充同样内置的伏达半导体NU1513+NU1028高集成无线充电方案,电路简洁功能完善。而基于这套方案设计的小米80W无线充无论是性能、可靠性等方面都已经得到了市场的验证,相信功率提升至100W也同样可靠。

此外采用了英飞凌CYPD3171端口控制器控制输入电压,南芯SC8701和矽力杰SY8201升/降压方案为线圈以及无线充电控制电路供电,还采用了丰宾电容进行滤波,大体的用料也基本一样,而且可靠。

总的来说,小米100W帆船风冷无线充MDY-13-EL外形、内部结构和用料都和80W的基本一样。截至目前小米的80W无线充只有白色款,没有推出过其它颜色款式,而100W的目前也只有黑金配色,因此两款无线充还是非常好辨别的。基于颜值、性能、价格等方面的考虑,小伙伴可结合自身情况进行选择。
