纤薄小巧机身，iQOO 33W 10000mAh自带线充电宝拆解

前言

近期充电头网拿到了iQOO新推出的一款33W自带线充电宝，这款产品厚度仅有约1.5cm，重量仅184g，纤薄轻巧小机身搭配自带一体式USB-C快充线设计，出行携带和使用体验将会非常好。

这款充电宝还配置USB-C接口，与USB-C自带线均支持33W疾速闪充，兼容VFCP、PD3.0、PPS、QC2.0快充协议，苹果安卓设备全兼容。配备10000mAh大容量电芯，通过国家CCC安规认证以及可携带上飞机。下面我们就一起来看看这款产品的具体设计。

iQOO 33W自带线充电宝开箱

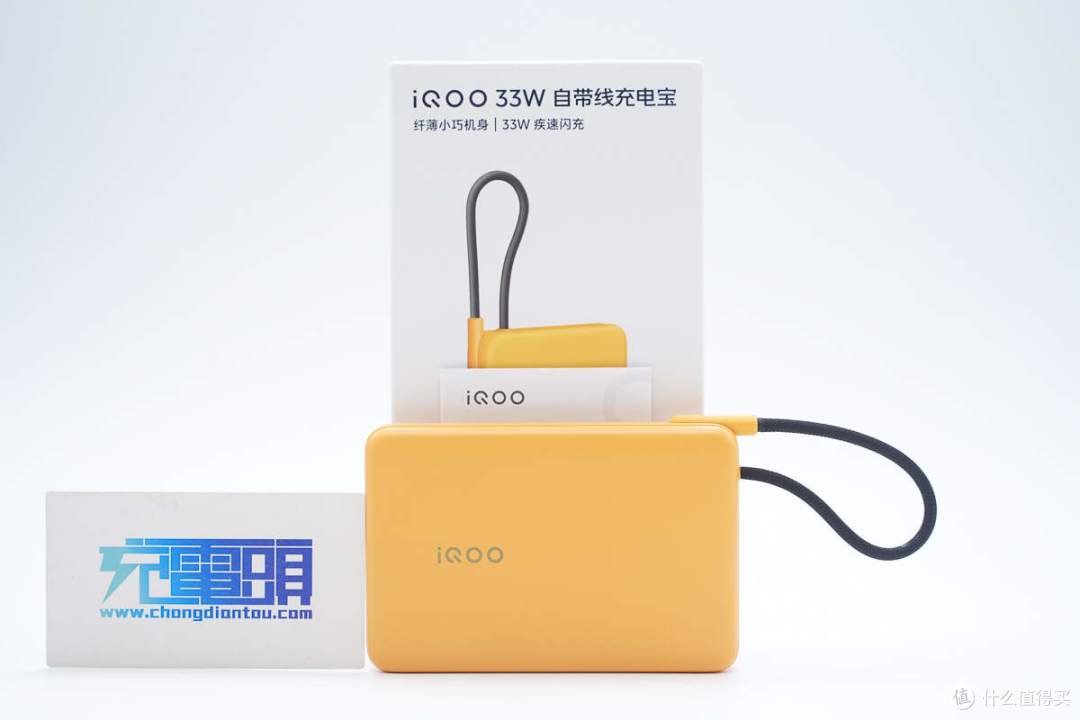

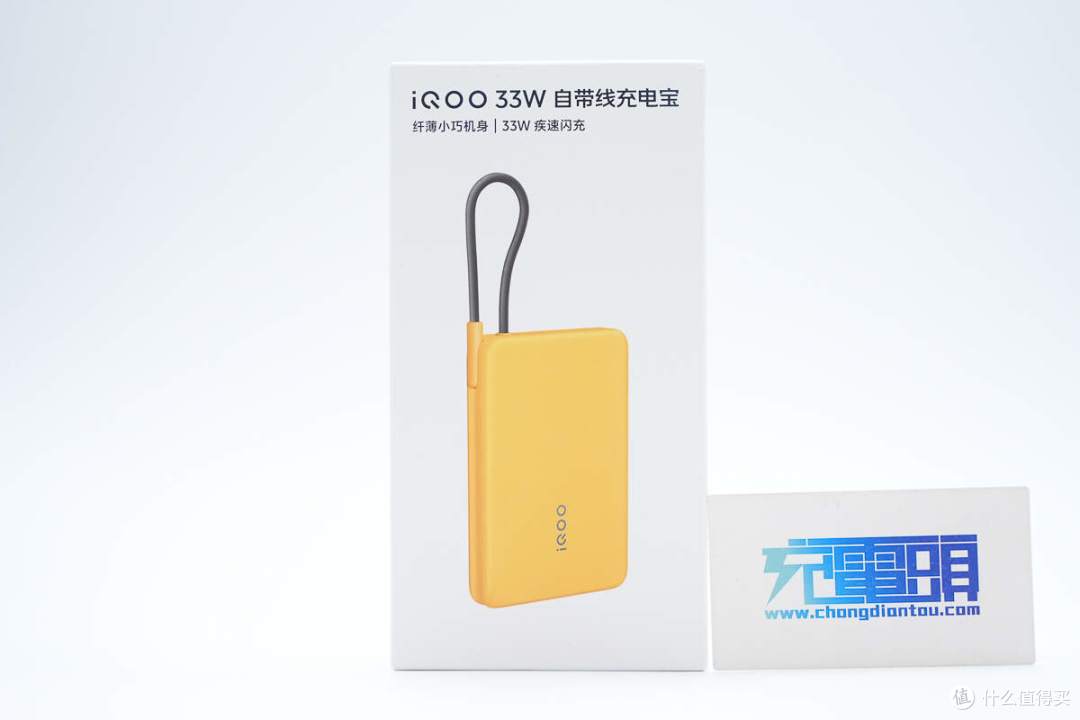

包装盒正面印有产品名称、外观以及卖点。

背面印有产品卖点描述和参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内含充电宝和使用说明书。

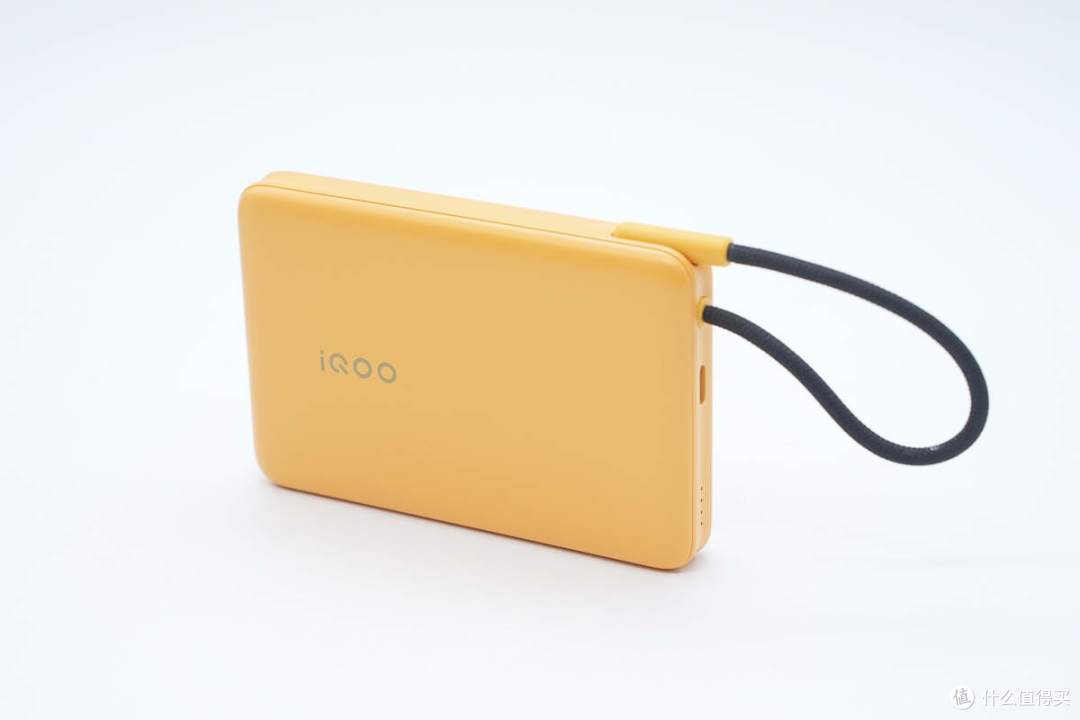

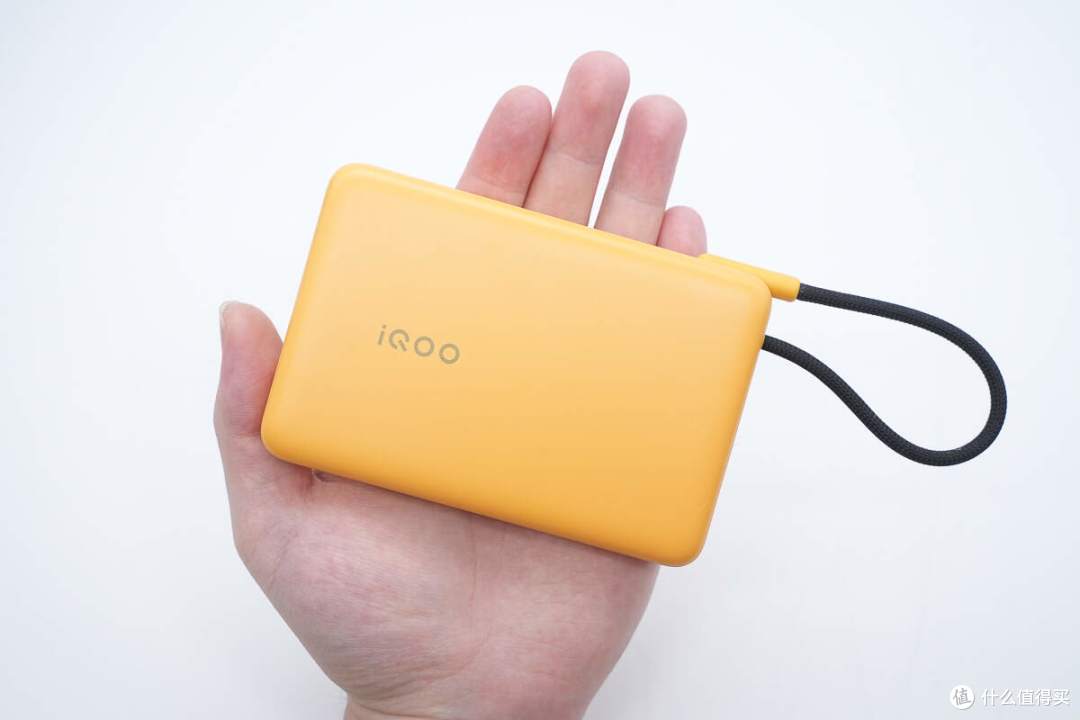

iQOO 33W自带线充电宝机身纤薄小巧，PC阻燃防火材质壳体表面细腻晒纹亲肤设计，触摸手感好。

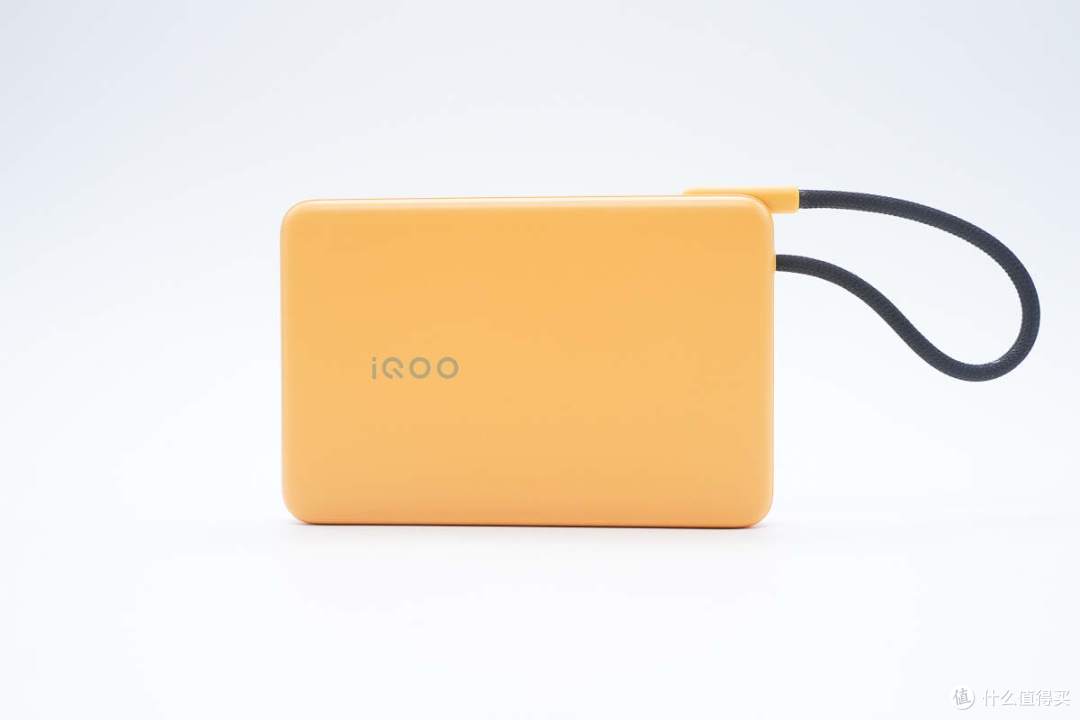

充电宝机身正面印有iQOO品牌。

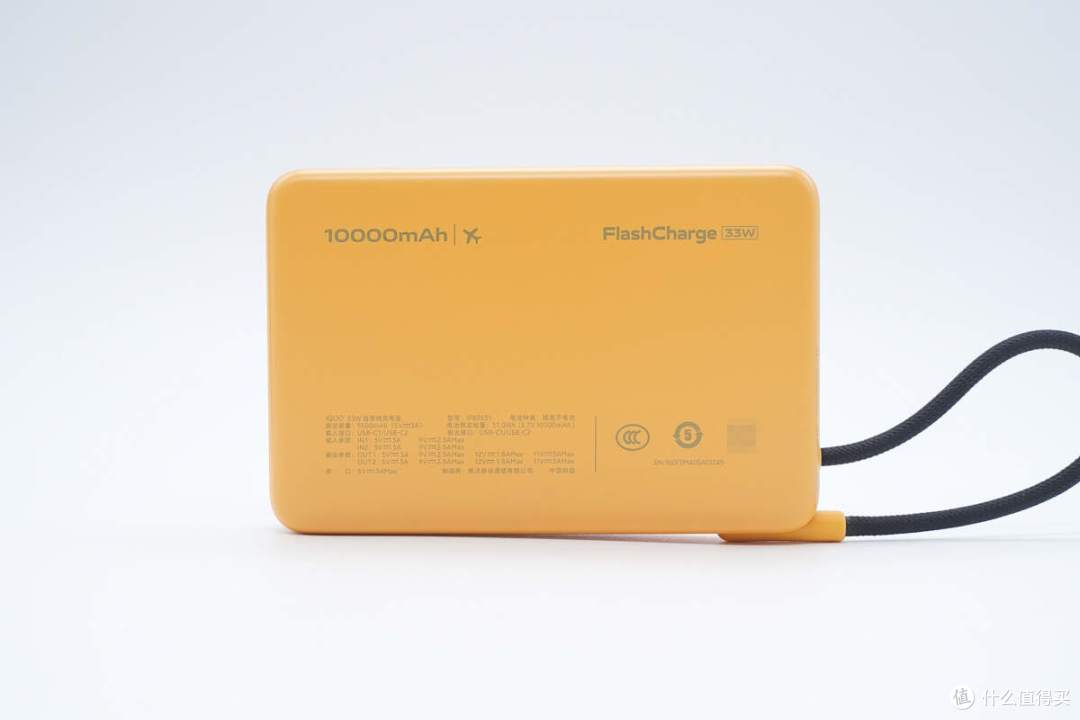

背面印有产品参数、CCC认证以及可携带上飞机标识等。

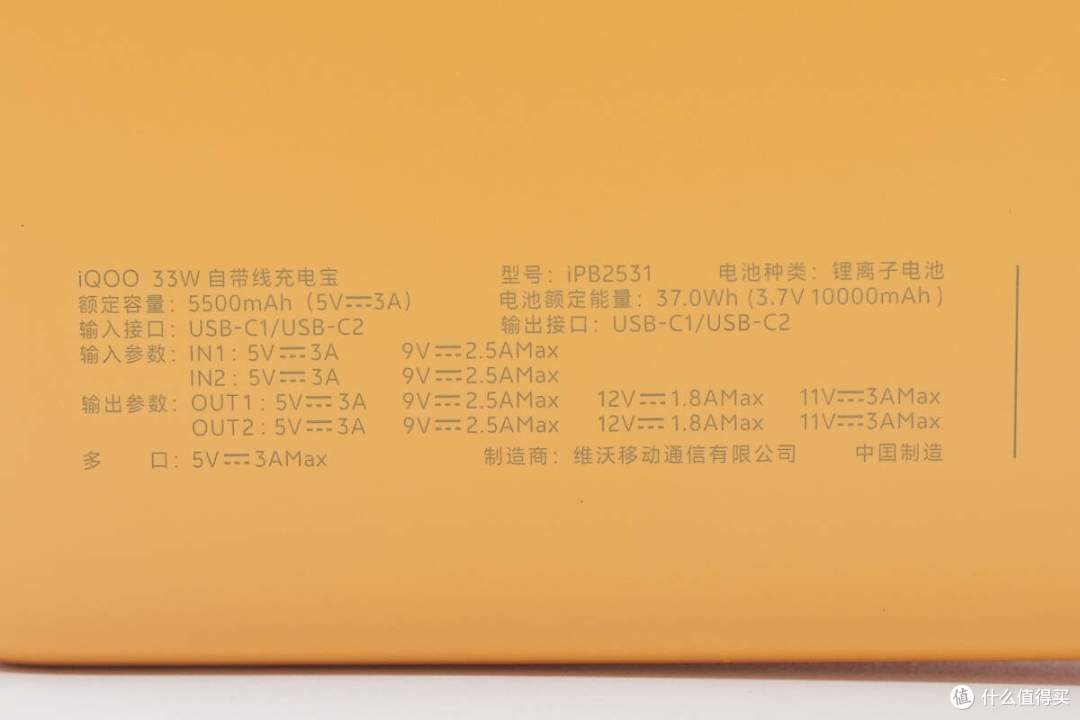

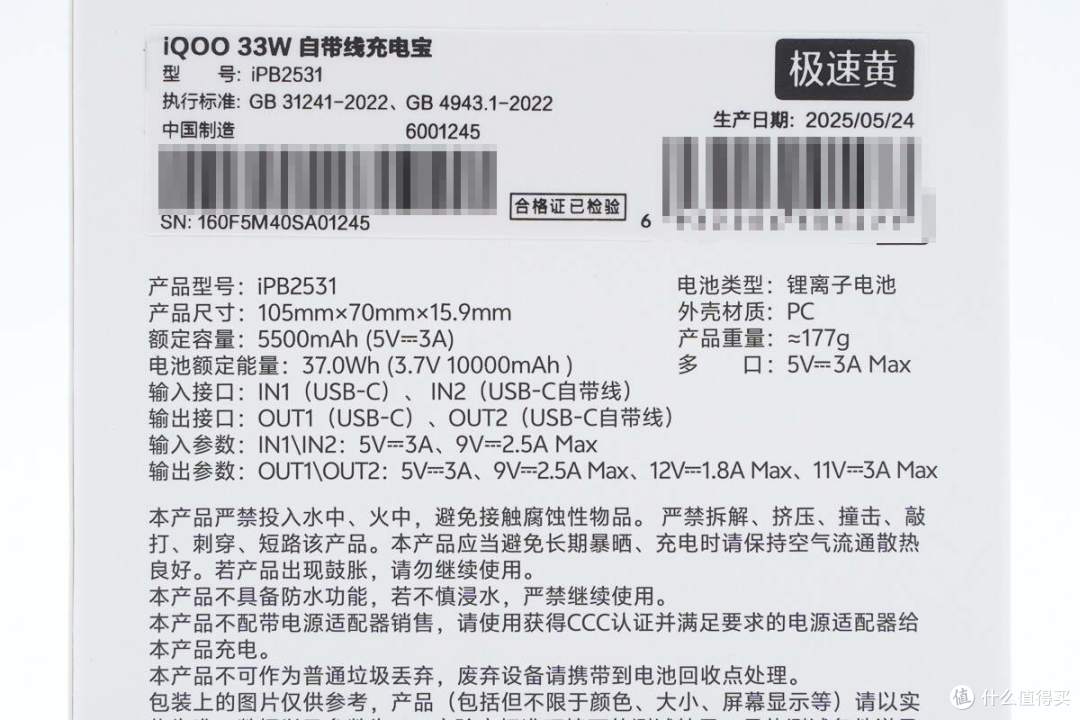

充电宝参数特写

型号：iPB2531

电池种类：锂离子电池

电池额定能量：37Wh（3.7V 10000mAh）

输入接口：USB-C1/USB-C2

输出接口：USB-C1/USB-C2

输入参数：

IN1/IN2：5V3A、9V2.5A Max

输出参数：

OUT1/OUT2：5V3A、9V2.5A、12V1.8A、11V3A Max

多口：5V3A Max

制造商：维沃移动通信有限公司

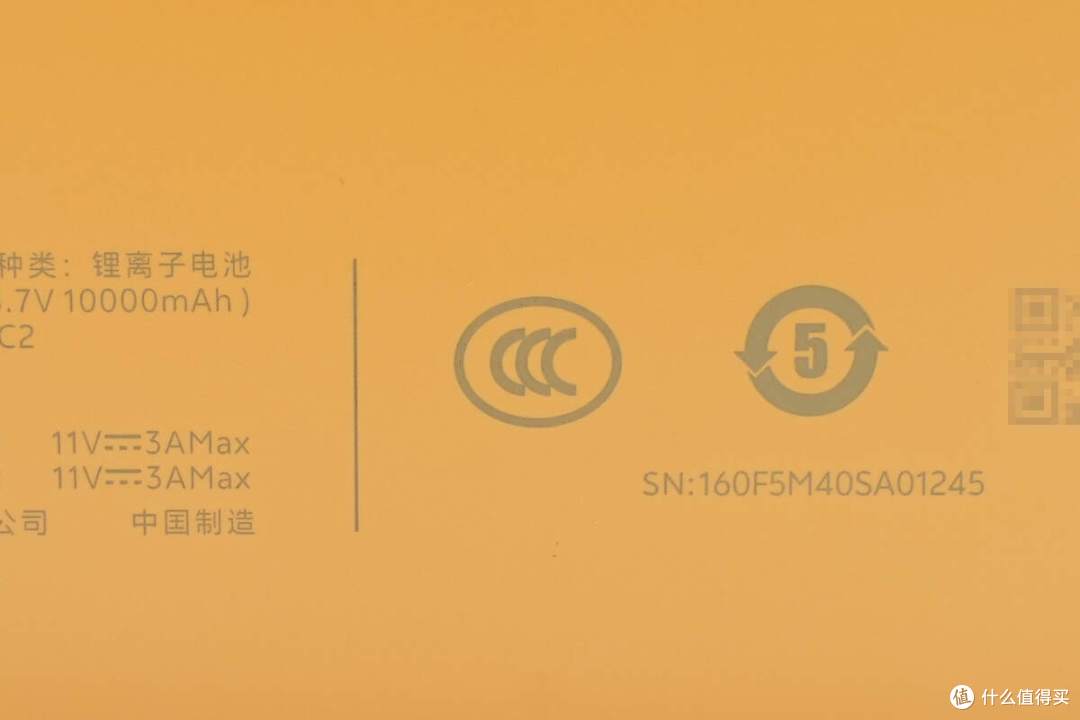

产品通过了国家CCC强制认证。

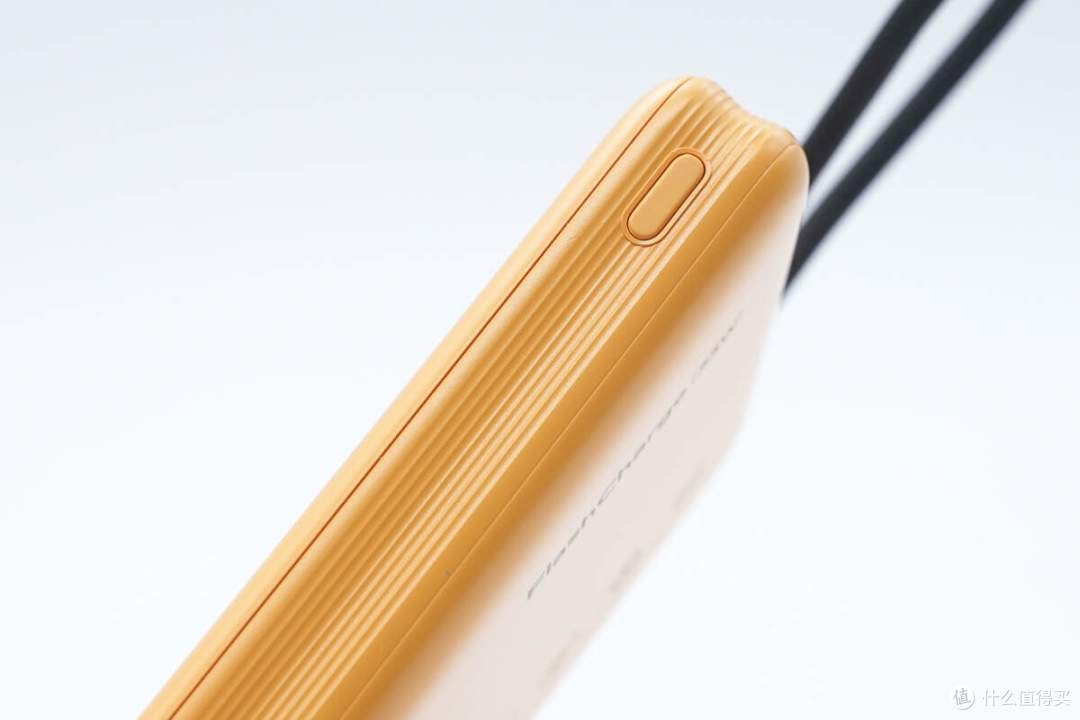

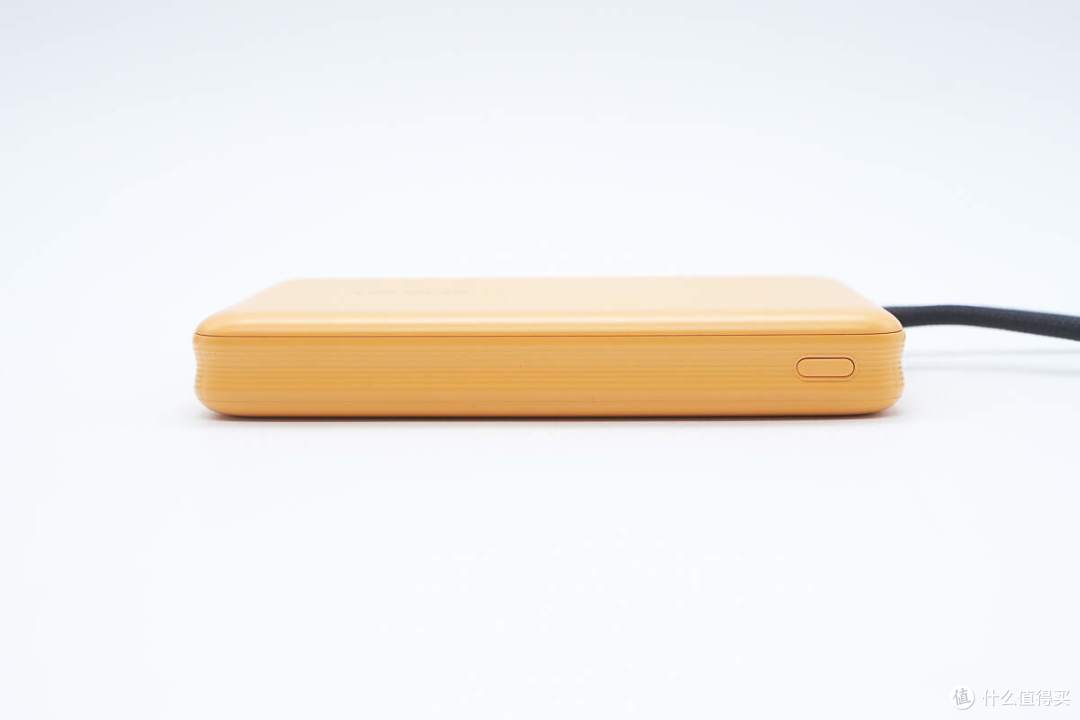

机身一侧配置电源键。

侧身还做了独特的内凹和凹凸纹理设计。

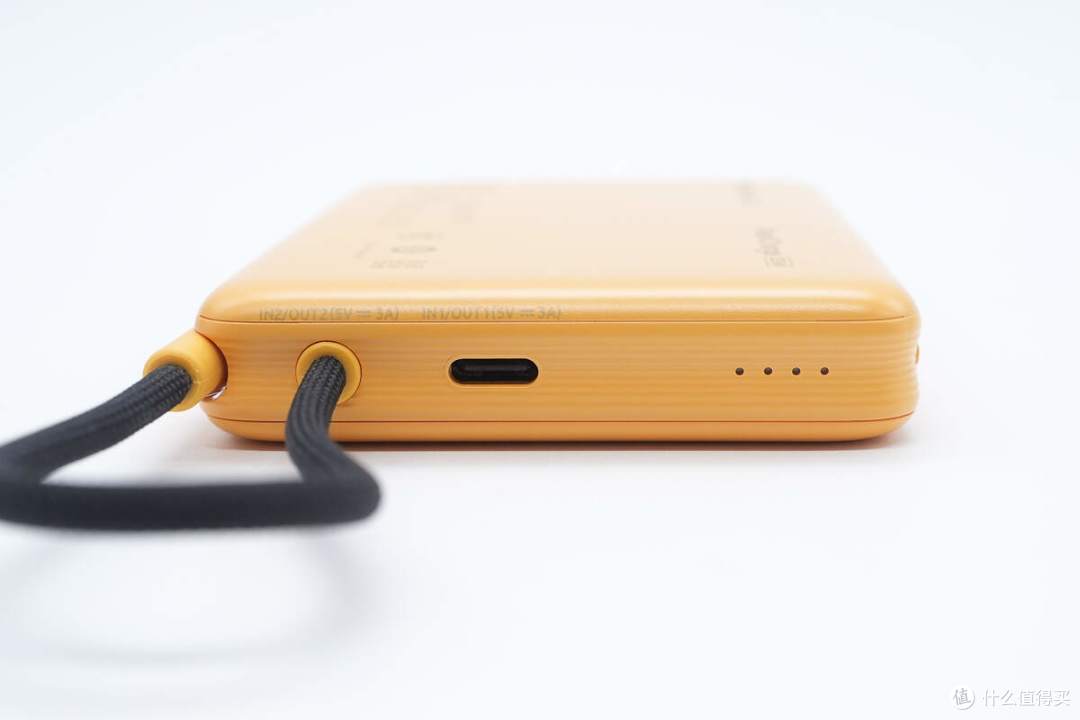

顶部设有USB-C1接口和USB-C2自带线，右侧区域还设有电量指示灯。

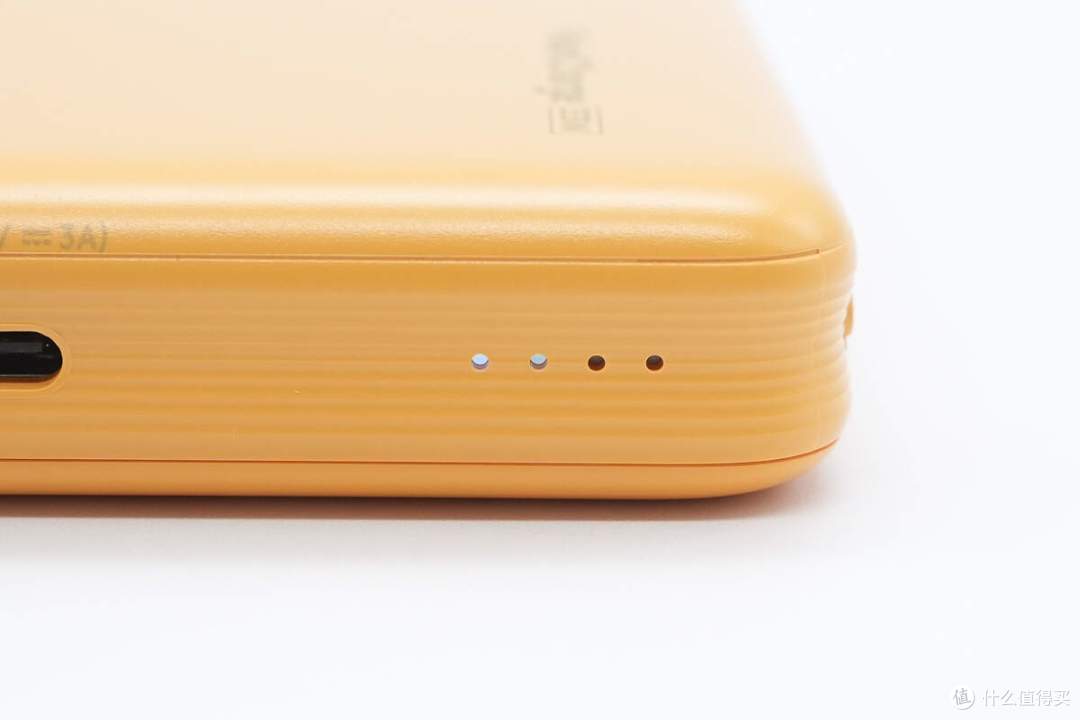

电量指示灯共四颗，单颗代表25%电量，可帮助用户大致判断充电宝剩余电量。

机身另一侧设计有USB-C2自带线端子收纳槽。

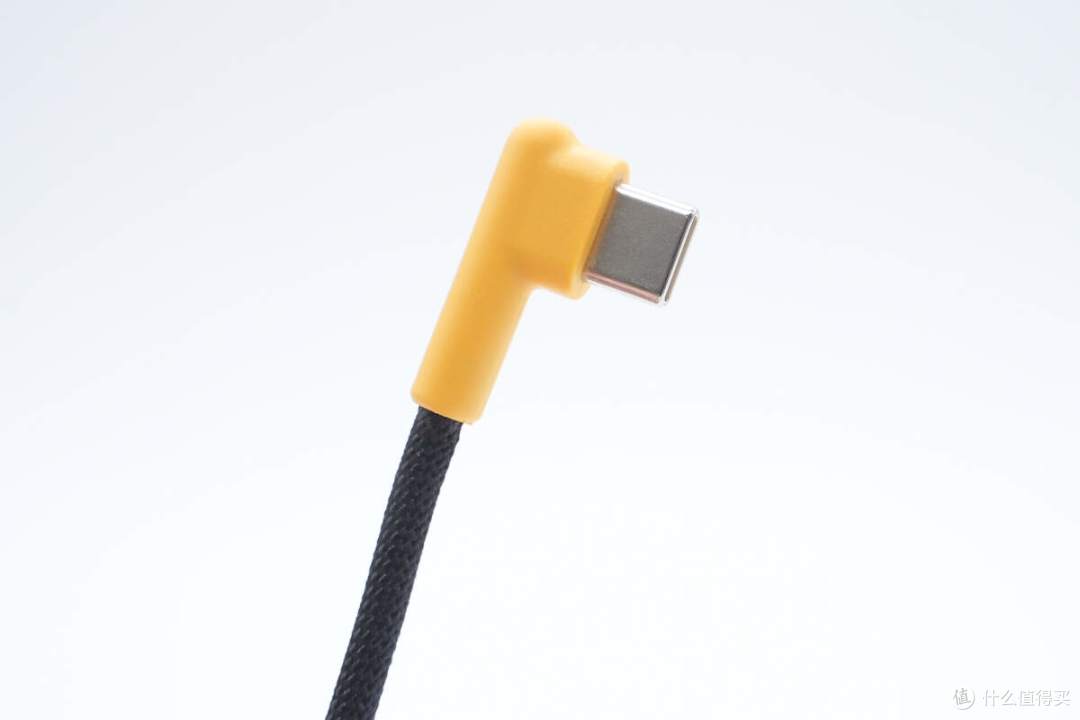

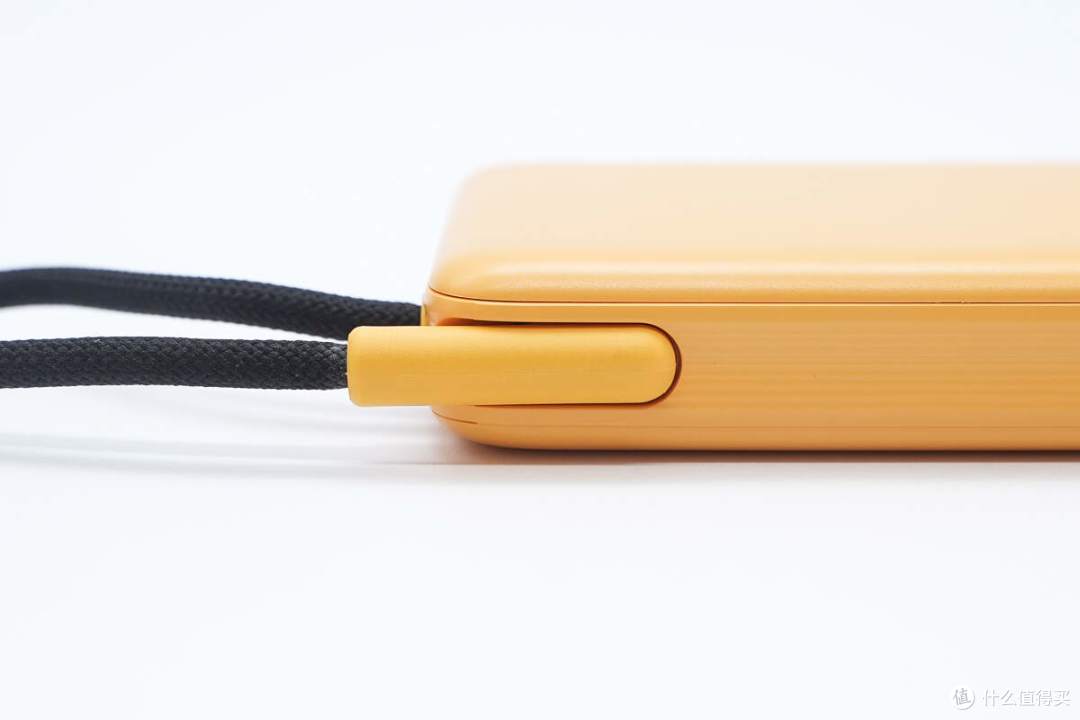

USB-C2自带线端子为L型设计，边充边用不挡手。

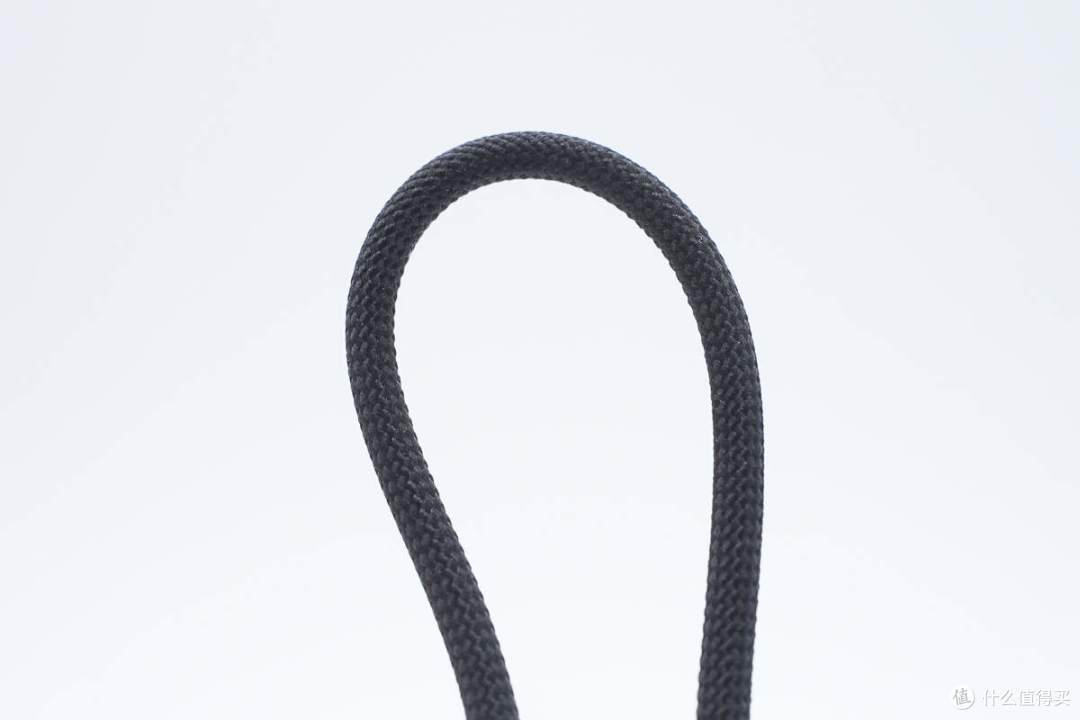

线身为编织线设计，更加耐磨耐用。

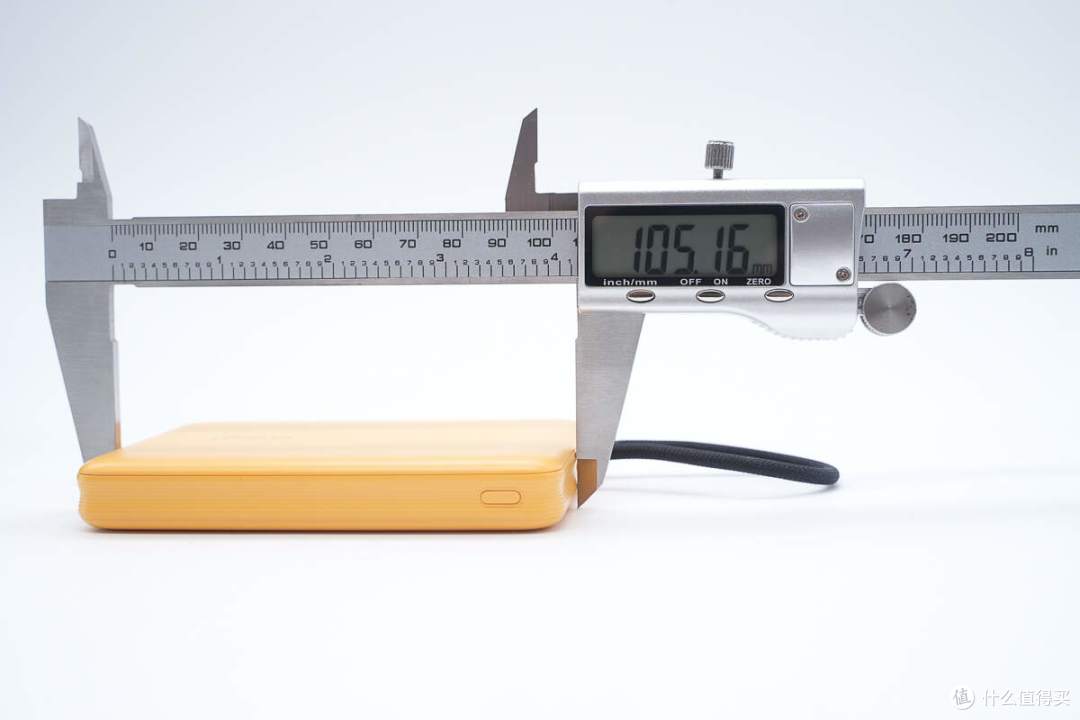

实测充电宝机身长度为105.16mm。

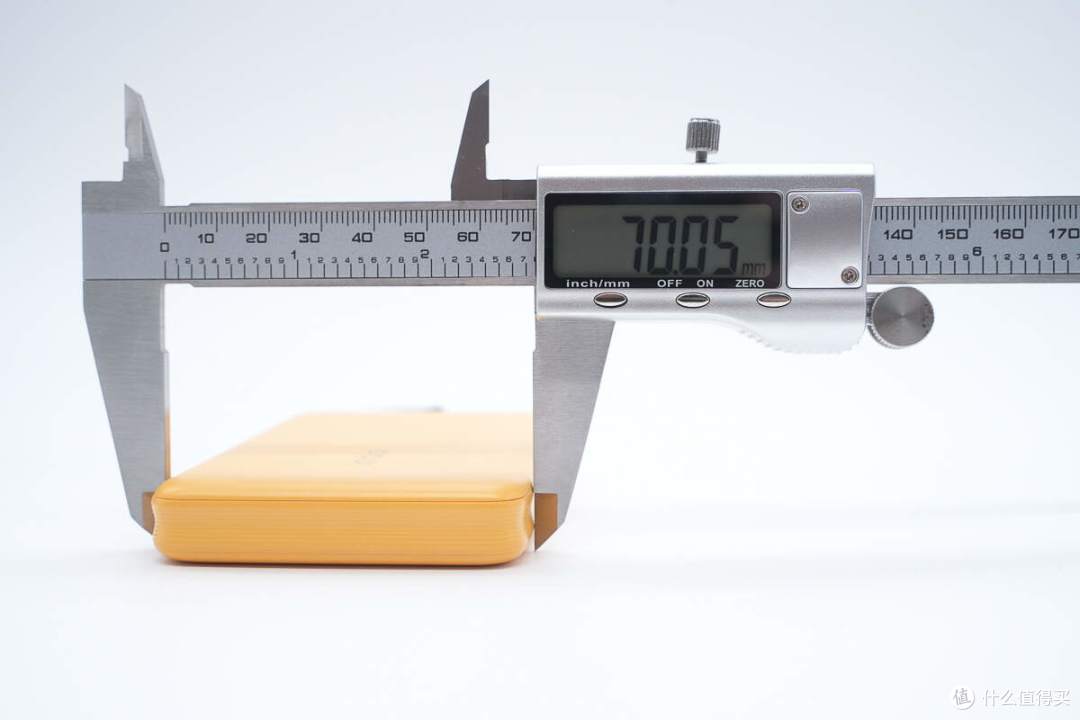

宽度为70.05mm。

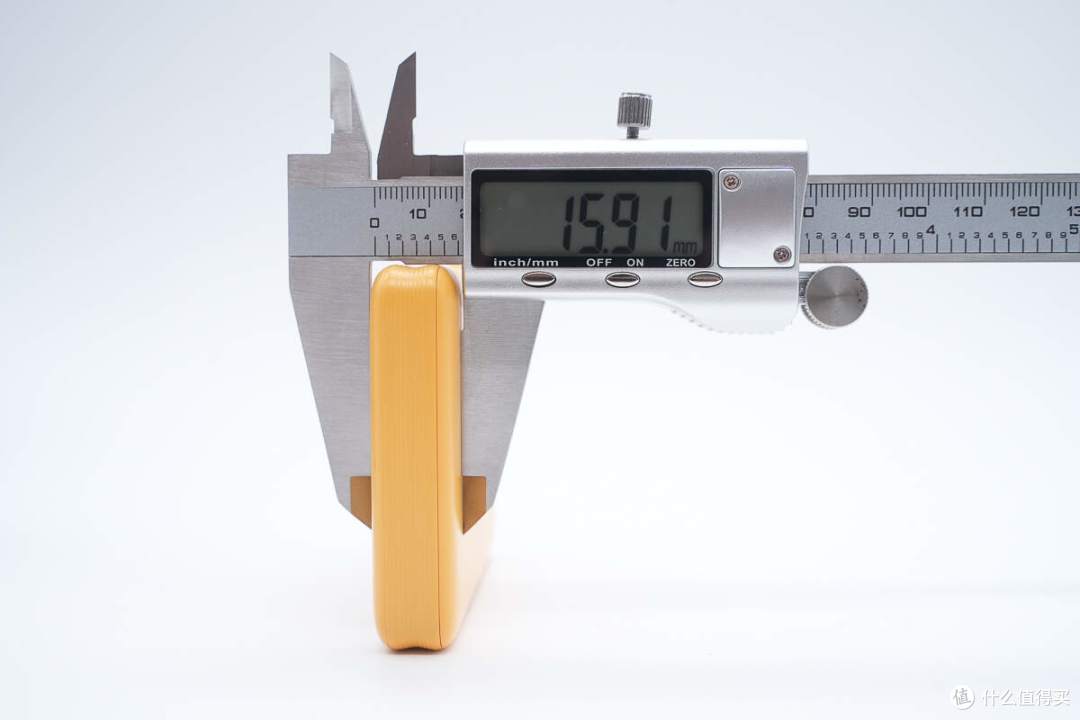

厚度为15.91mm。

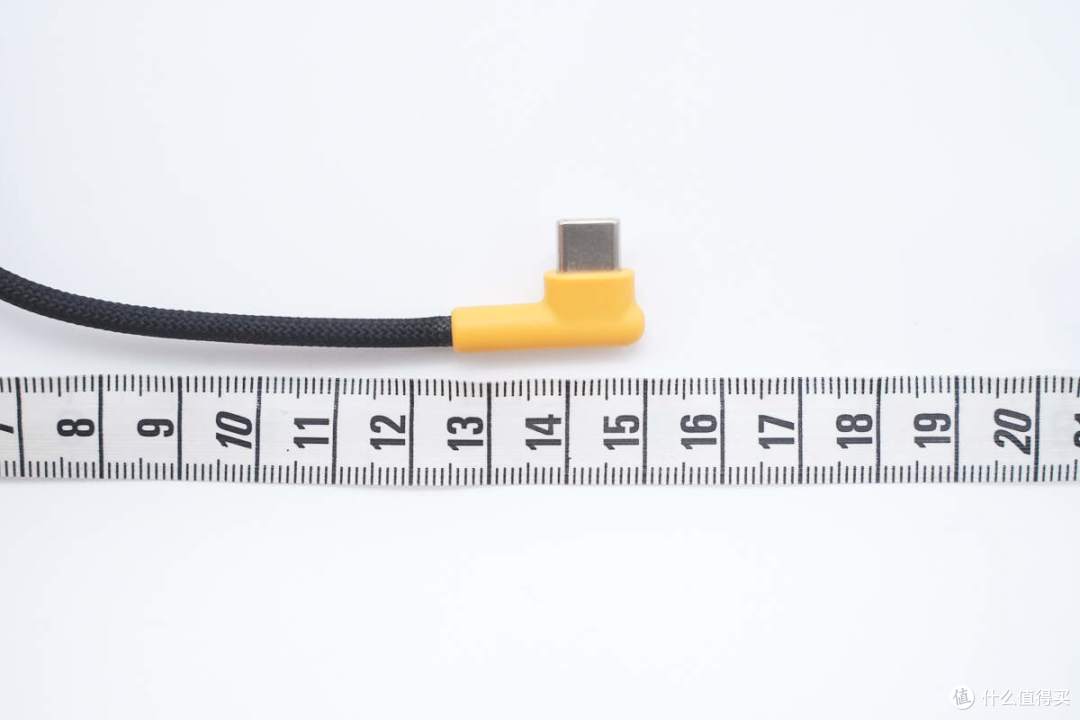

另外测得USB-C2自带线长度约为15cm。

产品拿在手上的大小直观感受。

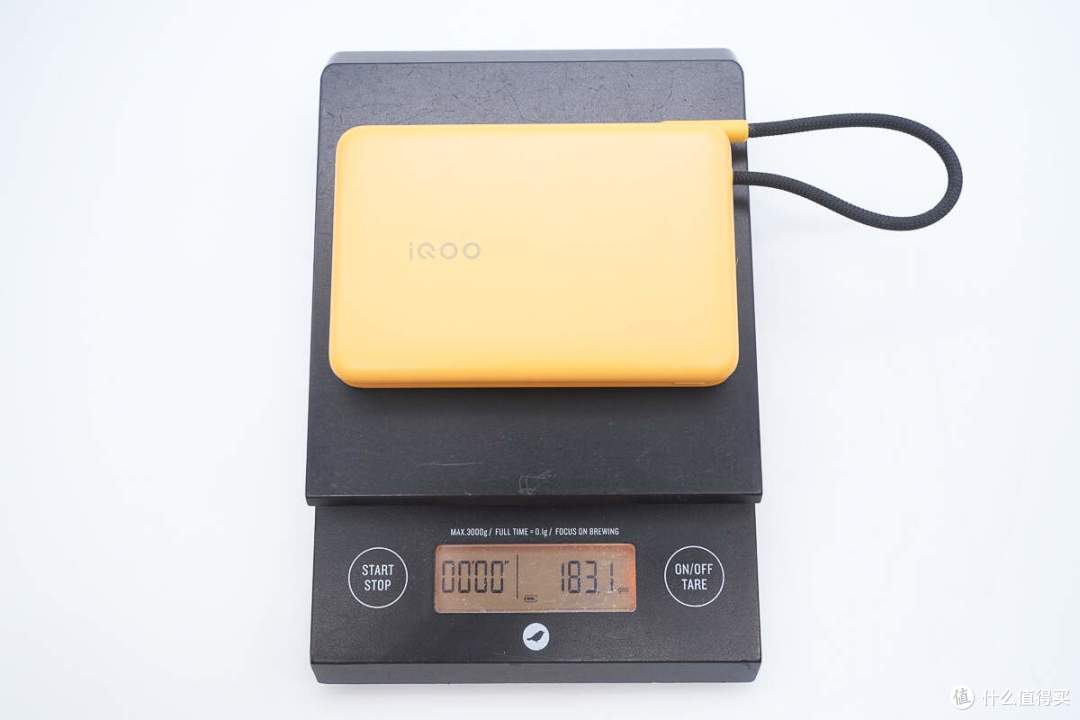

另外测得充电宝重量约为183g。

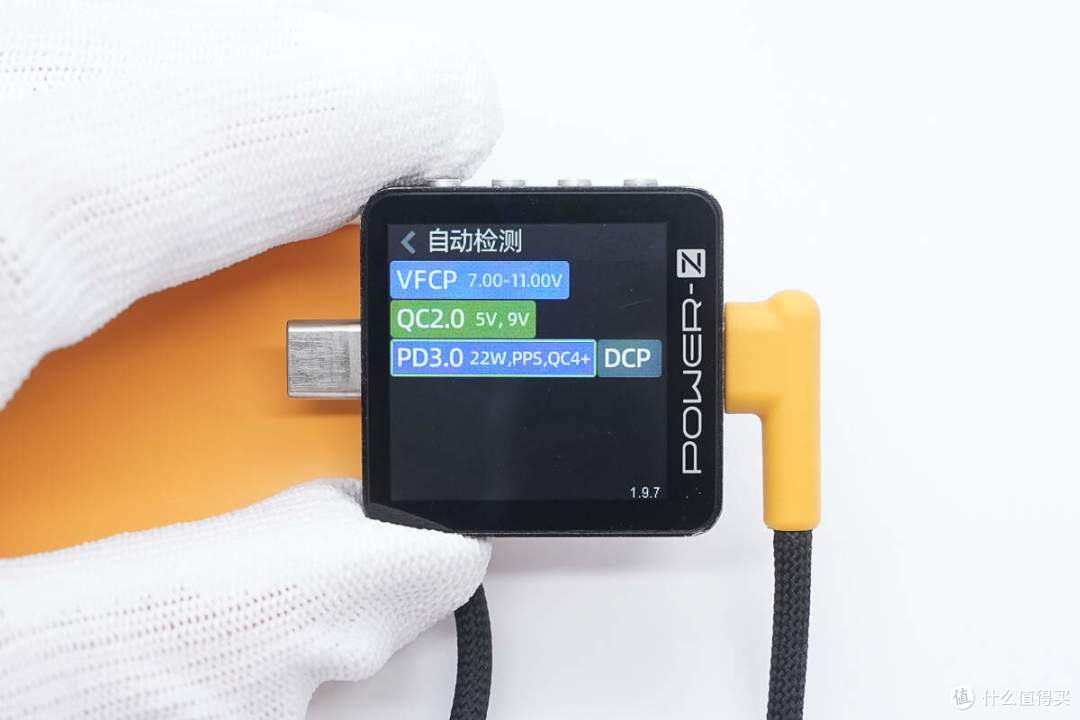

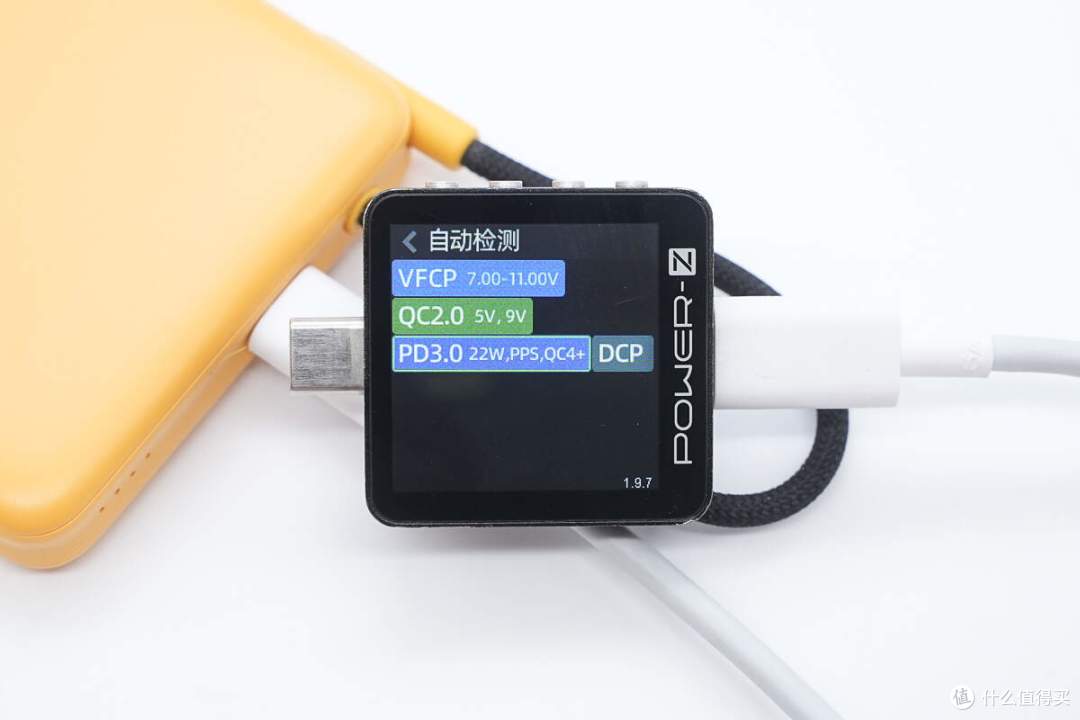

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持VFCP、QC2.0/4+、PD3.0、PPS、DCP充电协议。

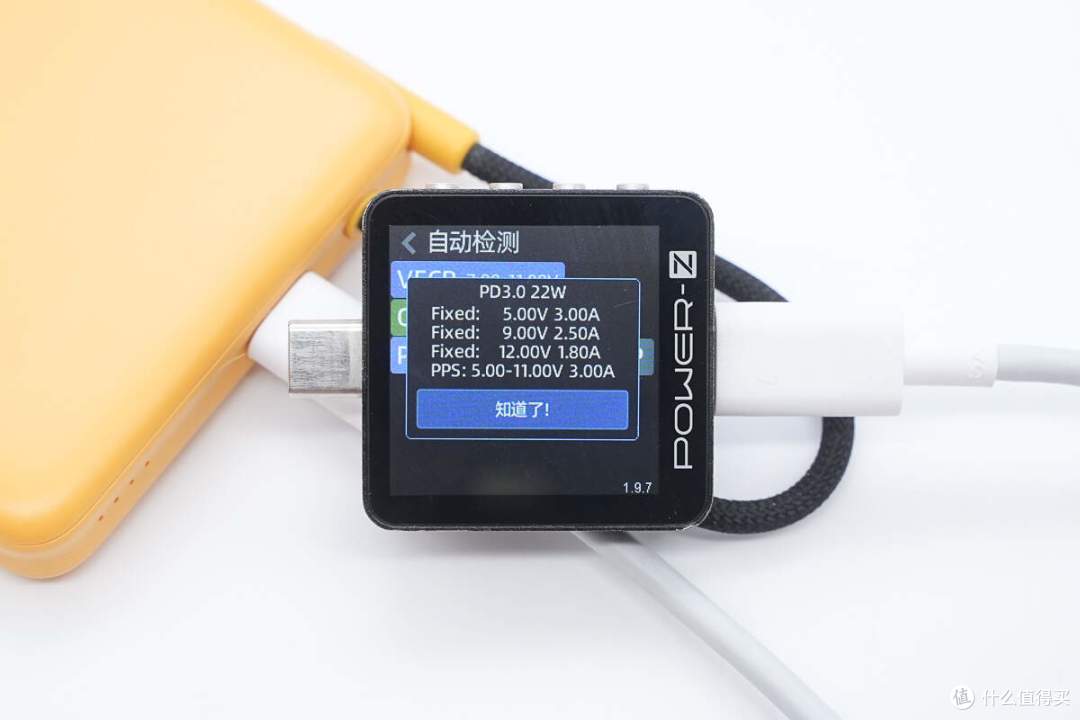

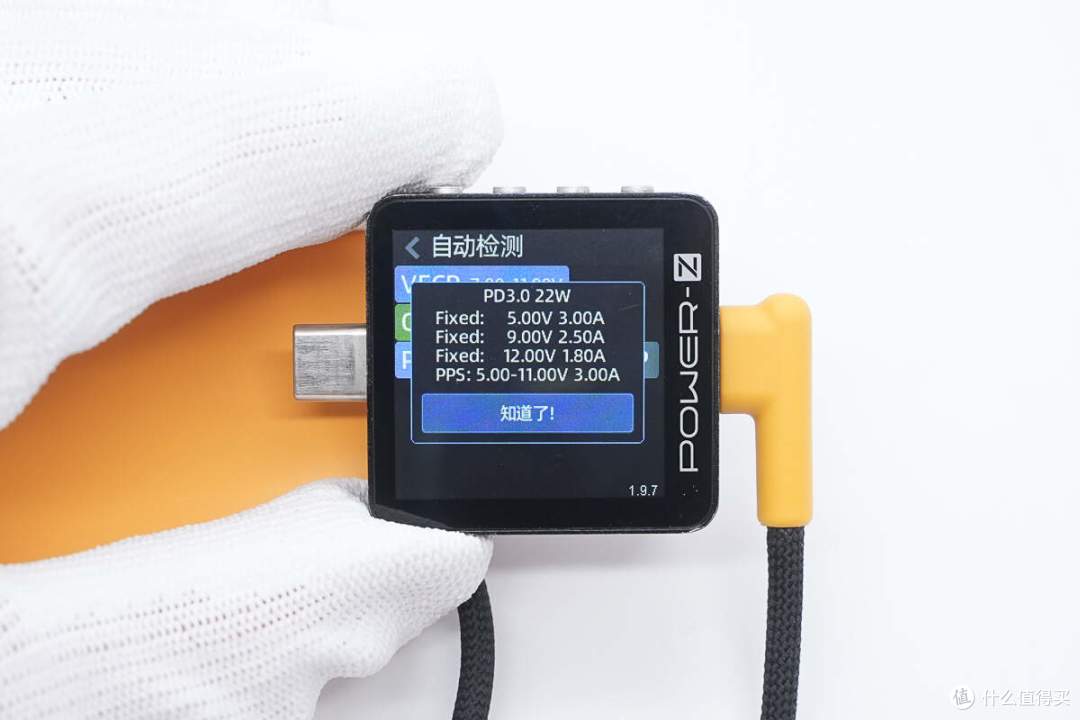

PDO报文显示USB-C1口还具备5V3A、9V2.5A、12V1.8A三组固定电压档位，以及5-11V3A一组PPS电压档位。

测得USB-C2自带线兼容协议和USB-C1口的相同。

此外PDO报文也一样，即性能完全一样，用户可根据喜好灵活选择使用。

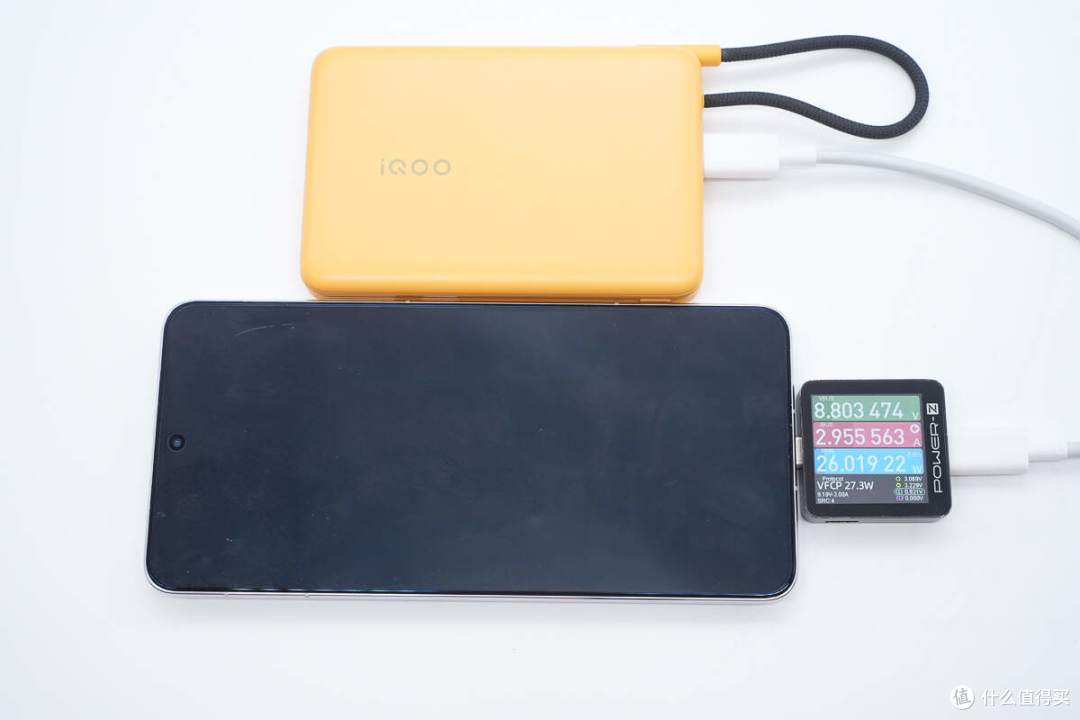

使用充电宝USB-C1口给iQOO 13手机充电，测得充电功率约为26.02W。

iQOO 33W自带线充电宝拆解

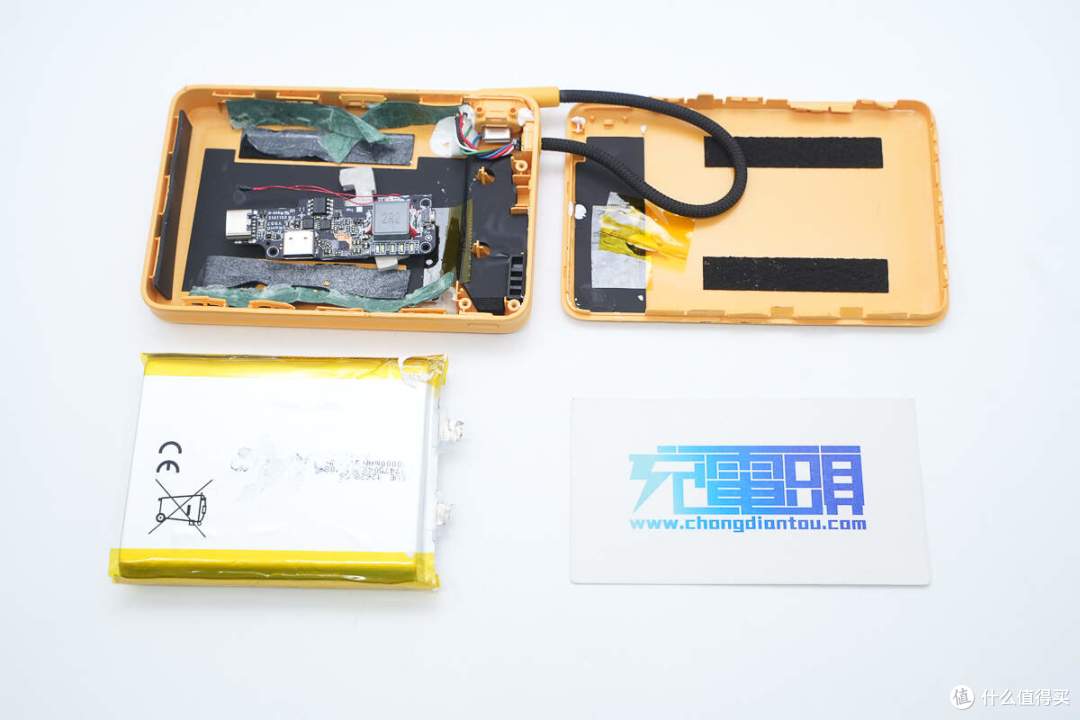

将充电宝机身外壳拆开，壳体内侧以及电芯上均贴有缓冲保护泡棉。

对应PCB板区域贴有石墨散热贴纸，并做了绝缘保护处理。

电芯周边塞入青稞绝缘纸和保护泡棉，其前端和PCB板还都打胶处理。

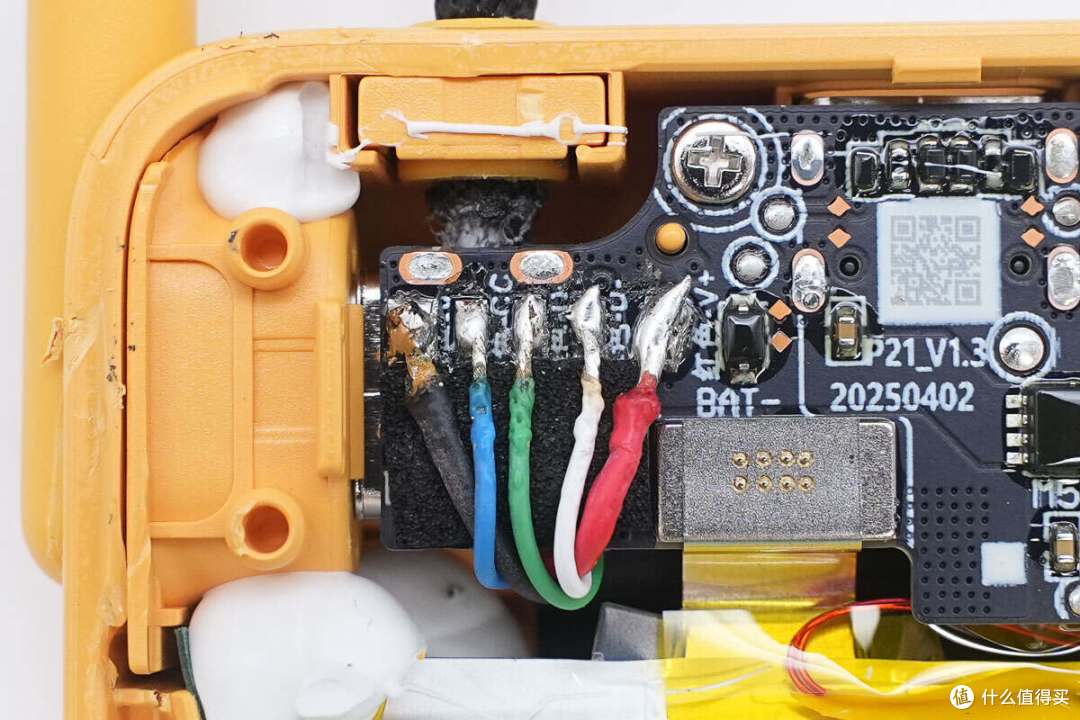

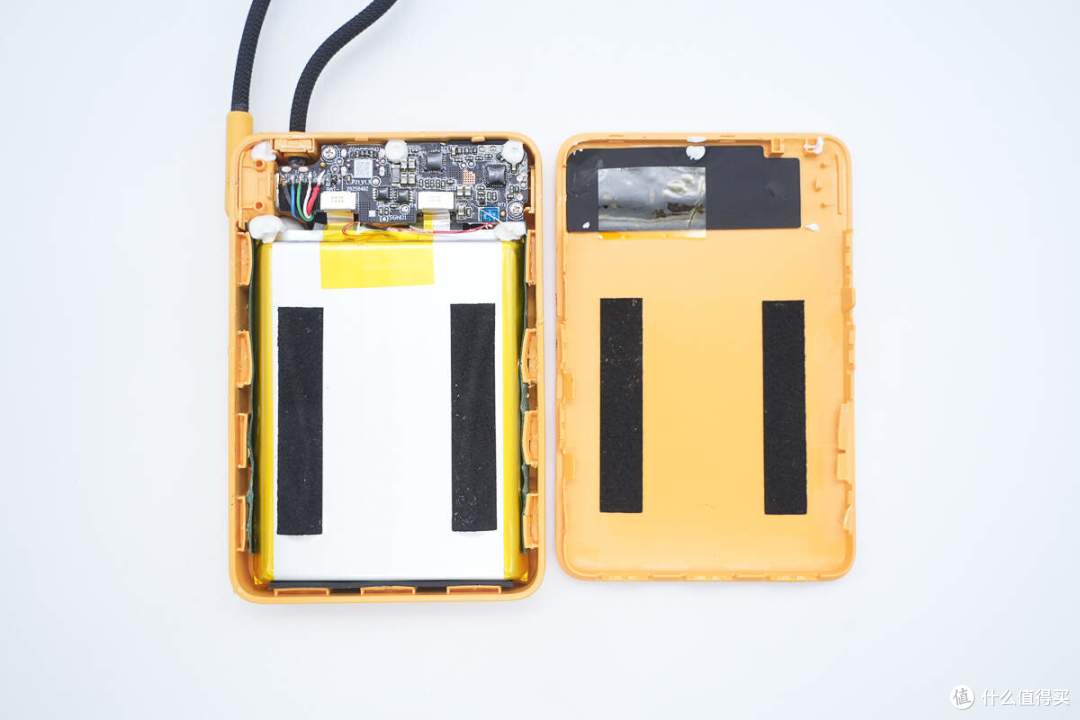

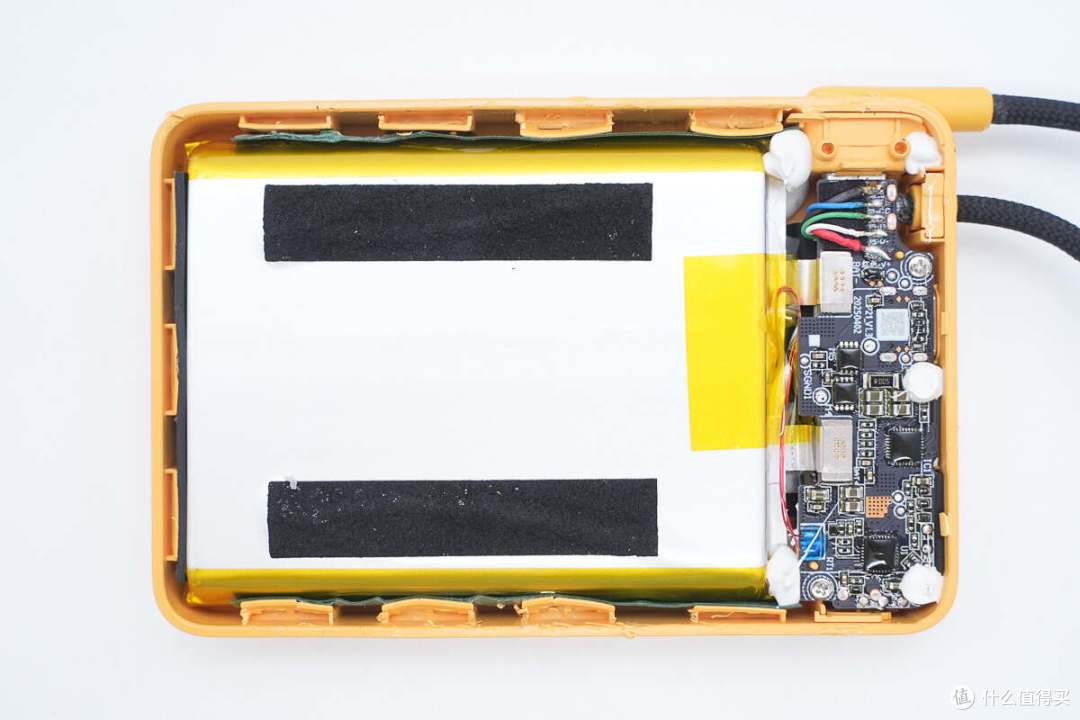

PCB板使用螺丝固定，USB-C2自带线线芯焊接在板子左侧，电芯与板子通过镍片点焊连接。

电芯前端设有热敏电阻进行温度监控，并打胶以及包裹绝缘胶带固定。

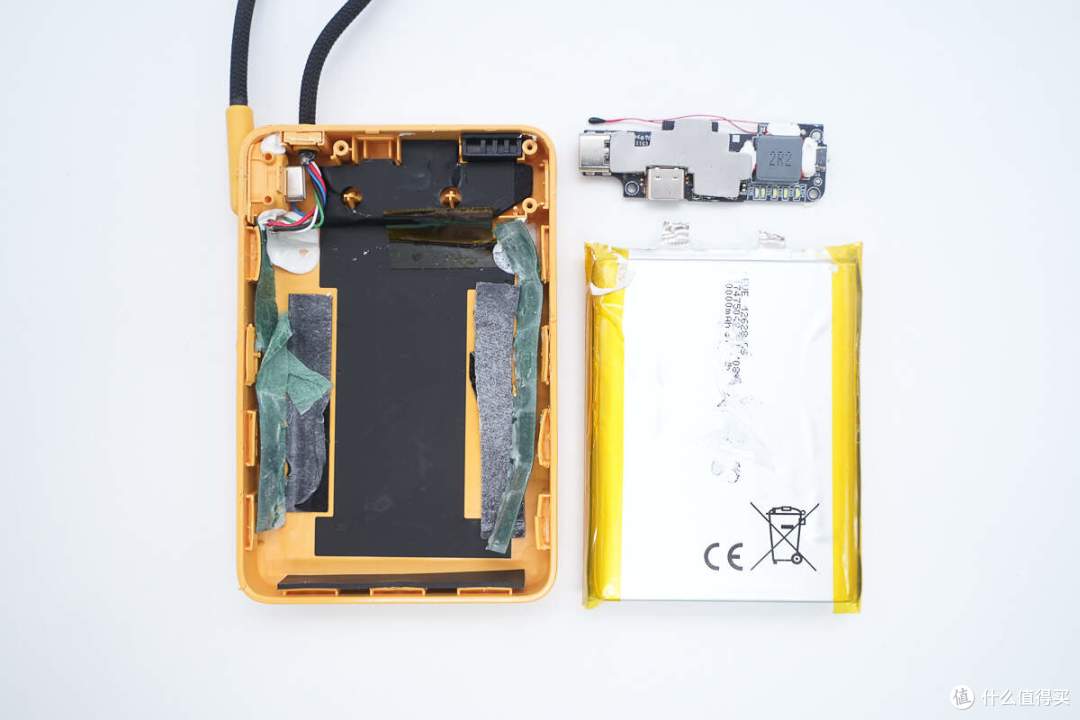

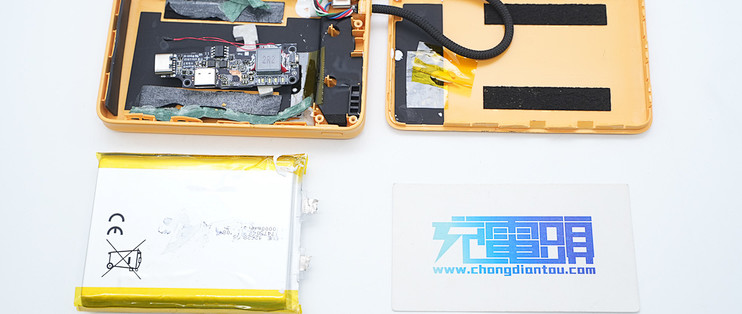

将电芯和PCB板取出并分离。

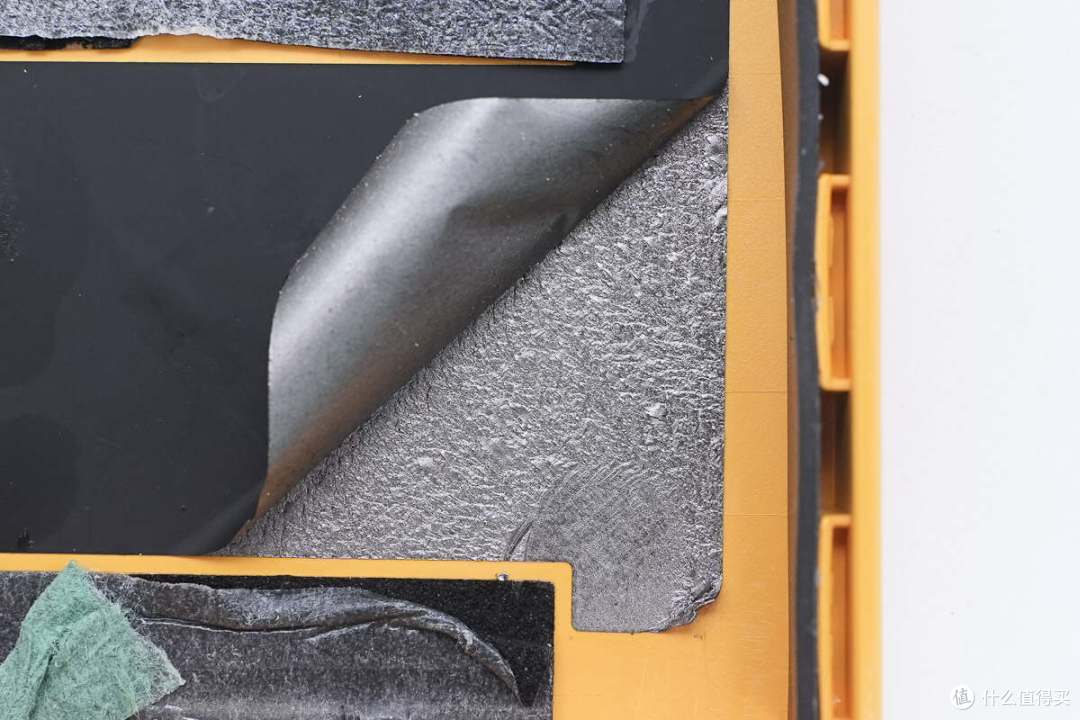

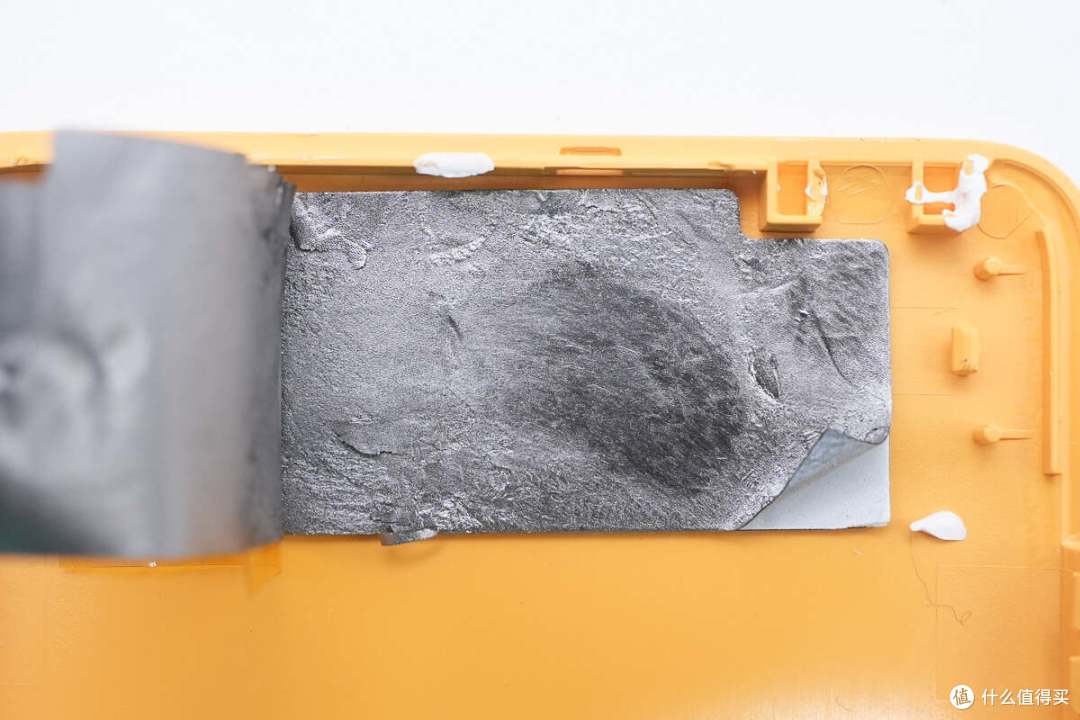

另一半壳体上同样贴有石墨散热贴纸。

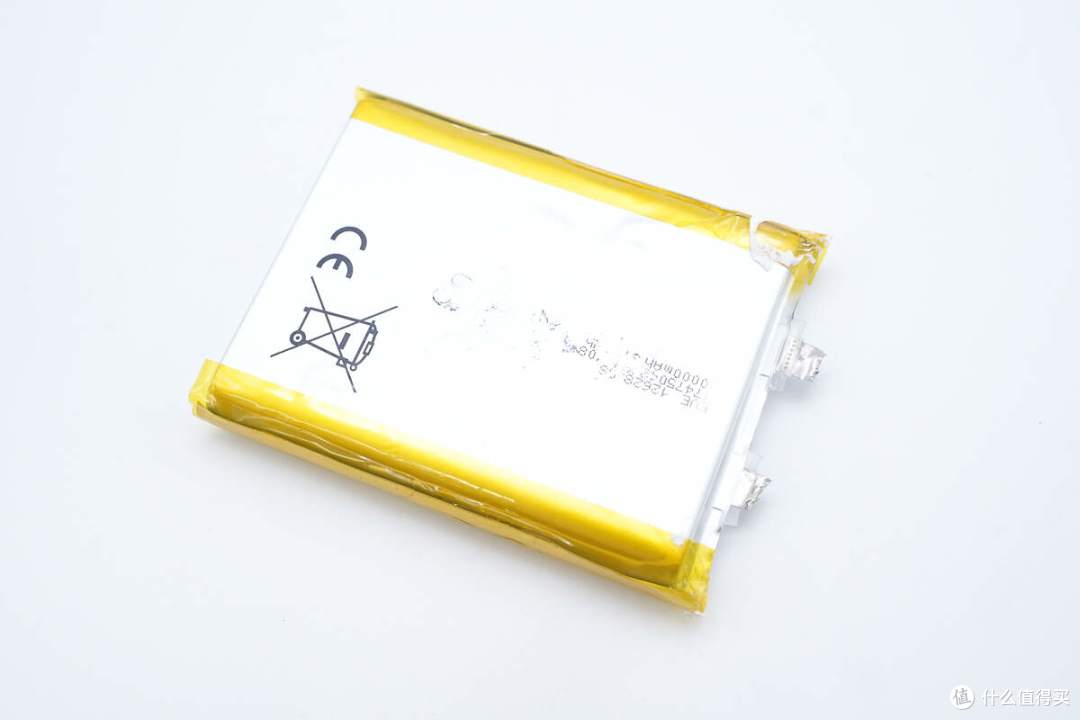

充电宝内置单块聚合物锂电池，通过了CE认证，两侧粘贴耐高温绝缘胶带。

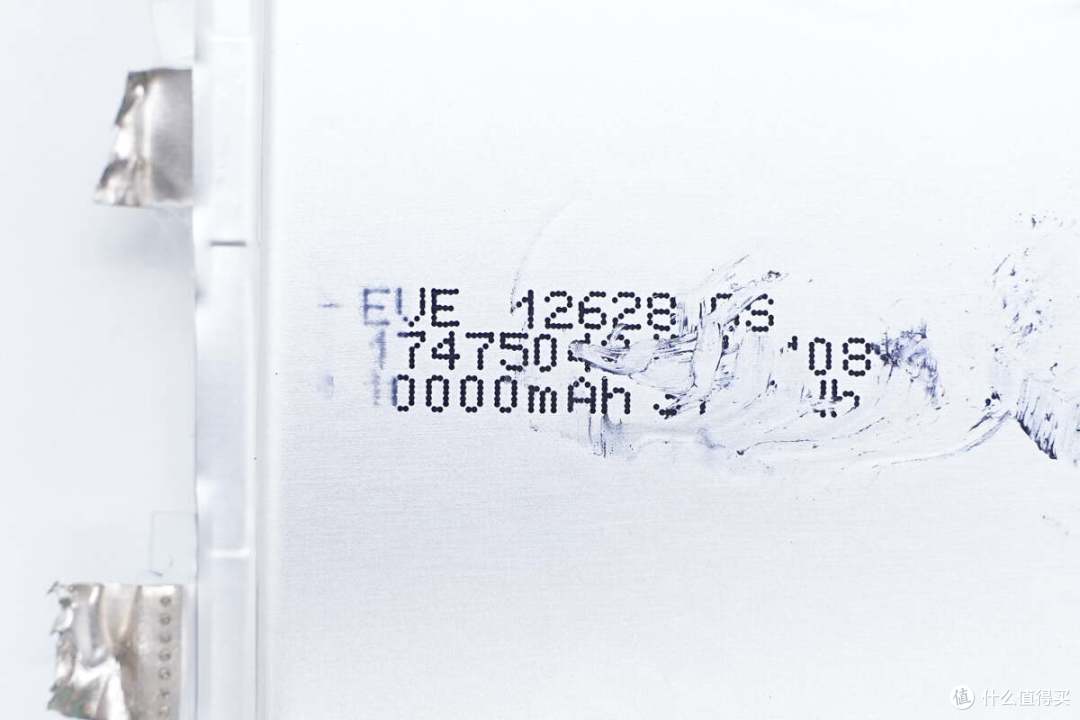

电芯来自EVE亿纬锂能，型号126280GS，标称电压3.7V，额定容量10Ah，能量37Wh。

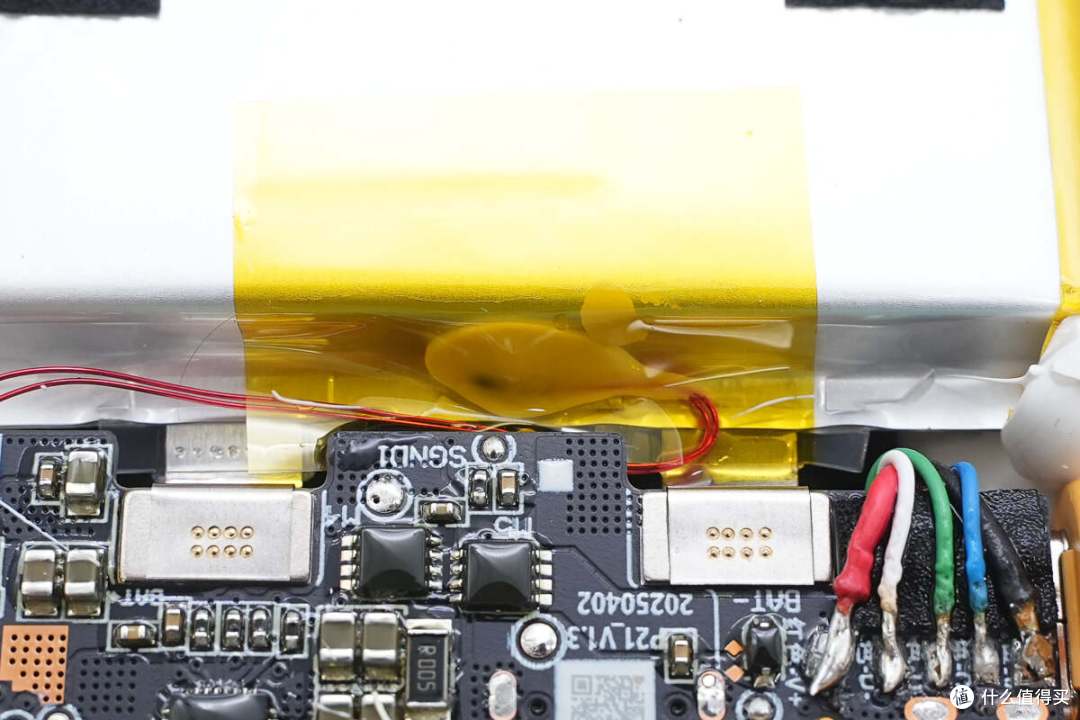

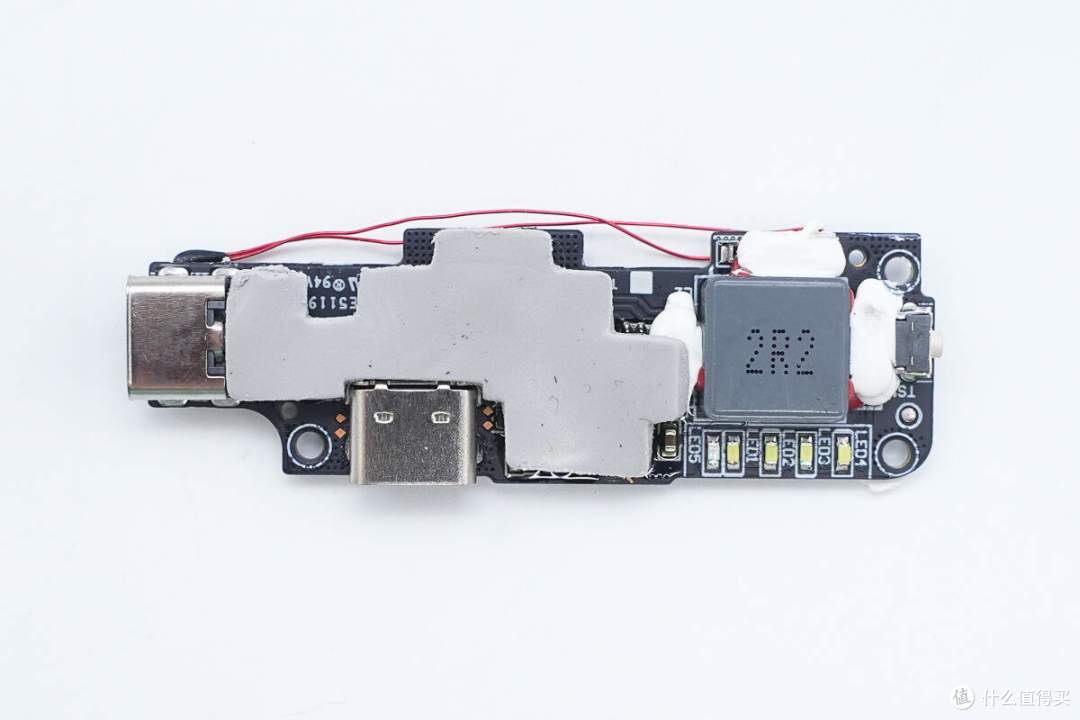

PCB板正面覆盖导热垫，电感打胶加固，边缘焊接电源键、LED指示灯以及USB-C接口母座。

清理掉导热垫，覆盖区域设有锂电保护芯片和两颗VBUS开关管。

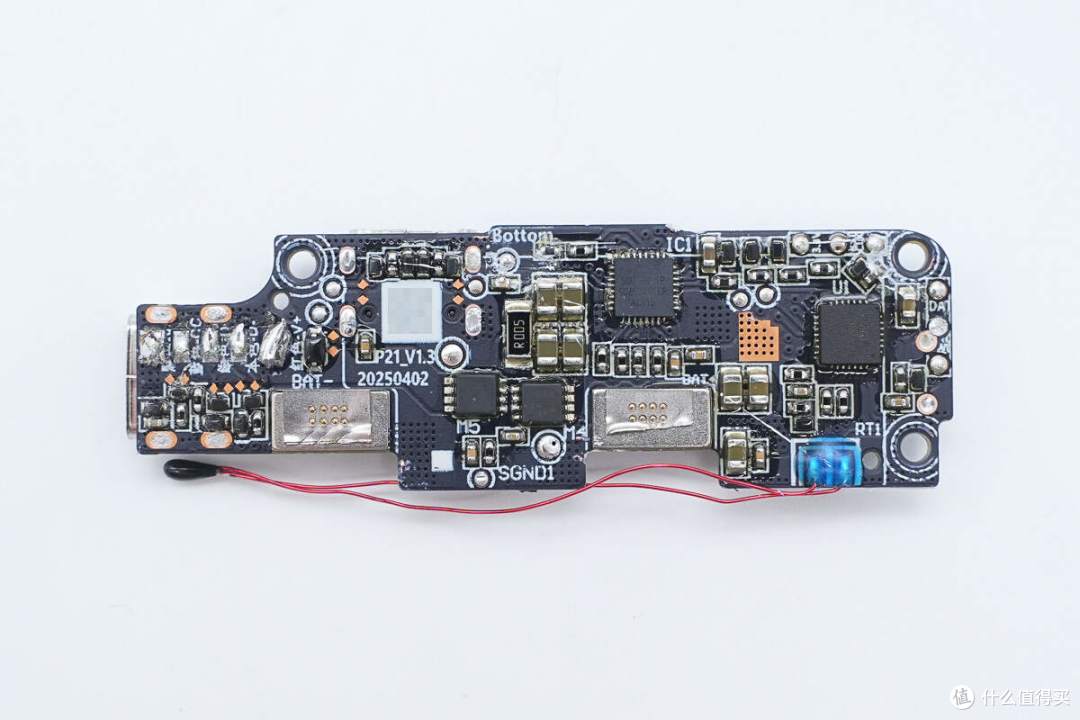

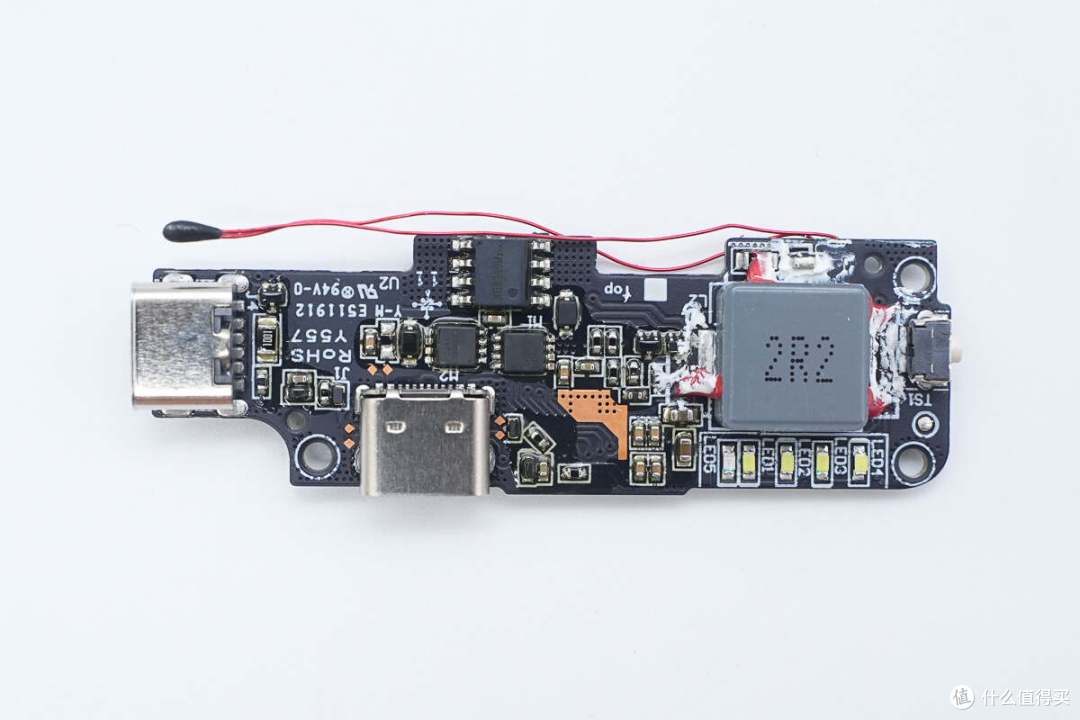

板子另一面设有同步降压充电转换器、协议芯片以及两颗VBUS开关管，芯片上涂有三防漆，热敏电阻与板子焊接处打胶水保护。

电池保护芯片采用XySemi赛芯微XB8989M，用于电芯过充过放和过流保护。

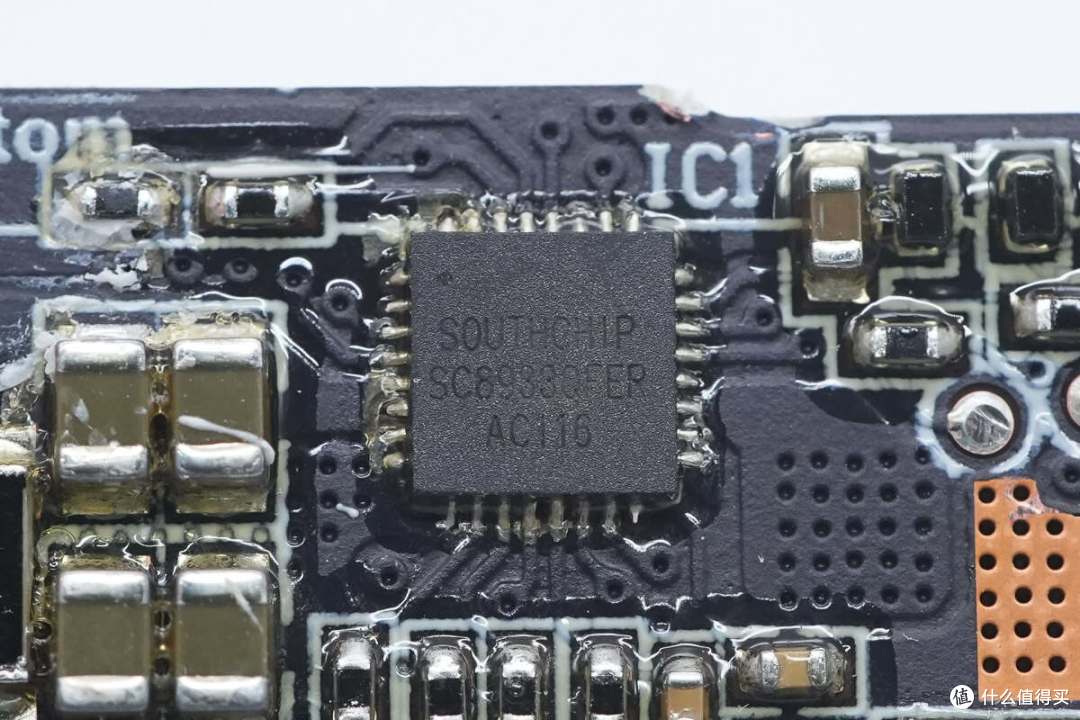

南芯科技SC8933是一款具有反向升压放电功能的同步降压充电转换器。内部集成了两个超低导阻的NMOS，可支持效率高达92%的12V2A充放电操作；采用I2C接口，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS隔离管驱动控制，最高支持3个USB端口。仅为4*4mm的QFN封装，外围器件少，非常节省空间。

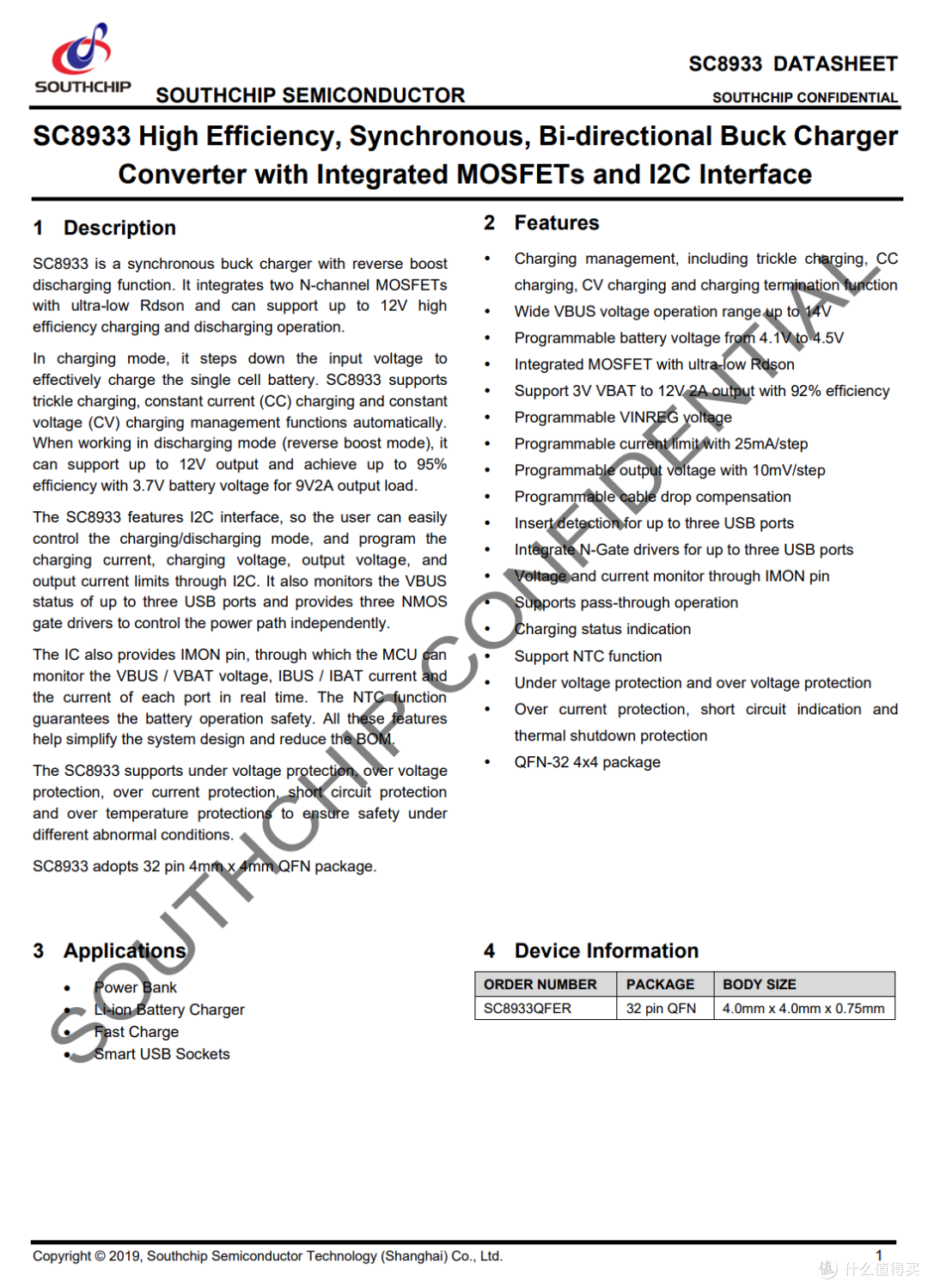

南芯科技 SC8933 资料信息。

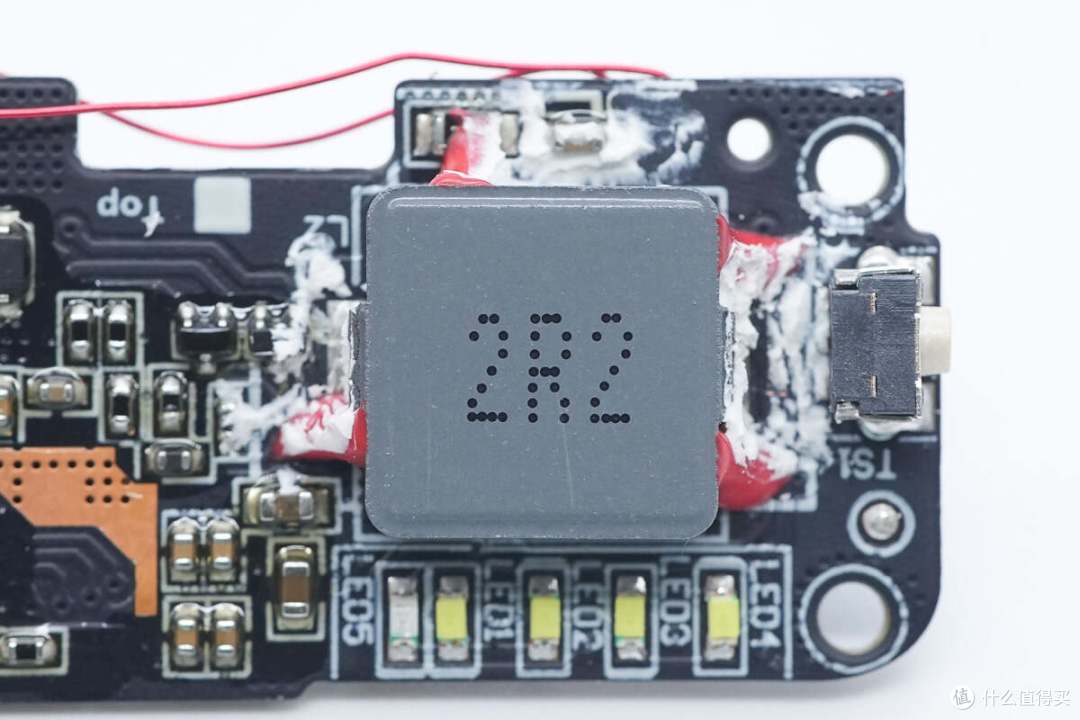

搭配的2.2μH电感特写。

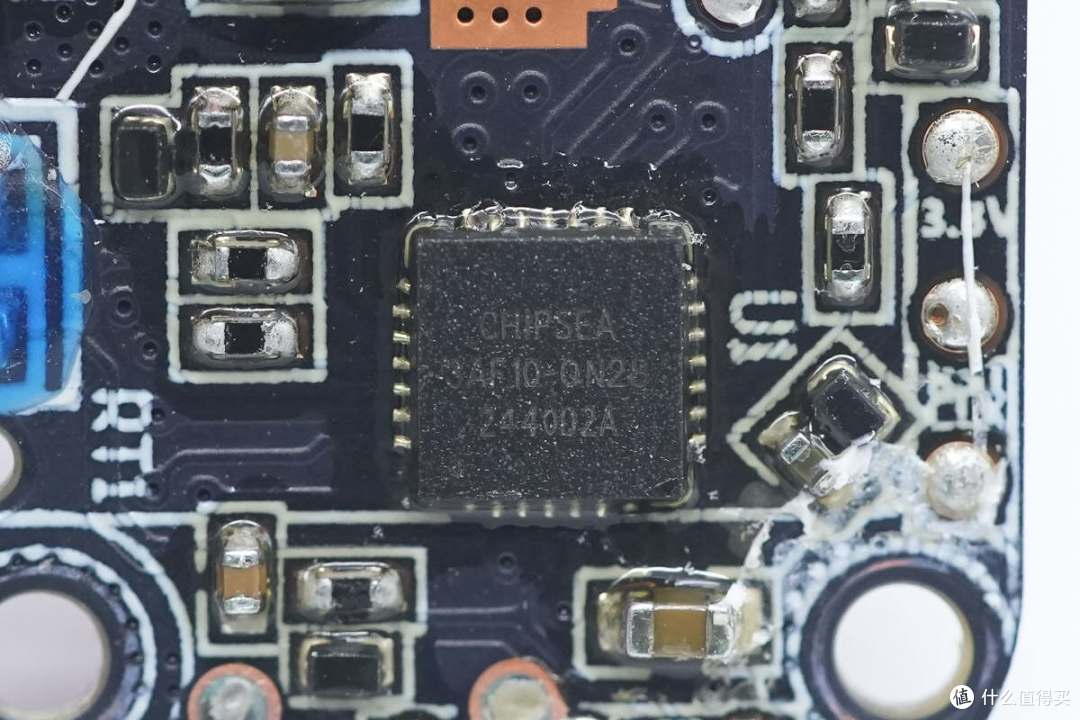

协议芯片来自芯海科技，丝印3AF10-QN28，实际型号为CSU3AF10，这是芯海科技推出的支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，华为SCP、FCP，三星AFC等多种快充协议。

CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增对USB PD3.1、UFCS等快充协议支持。

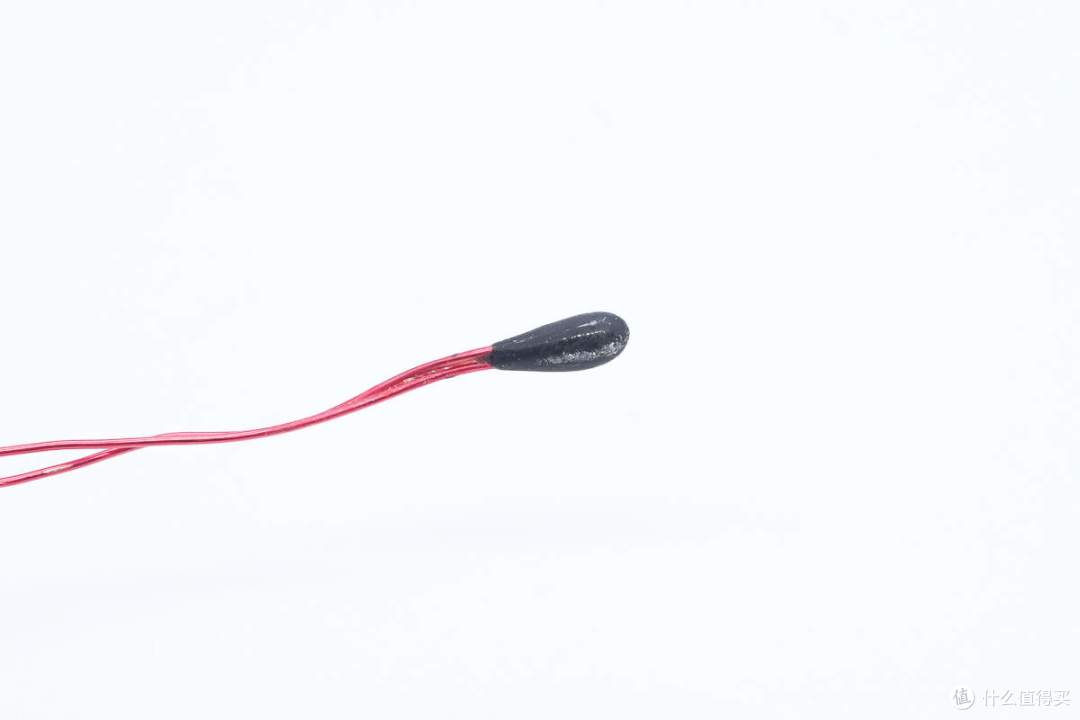

热敏电阻特写。

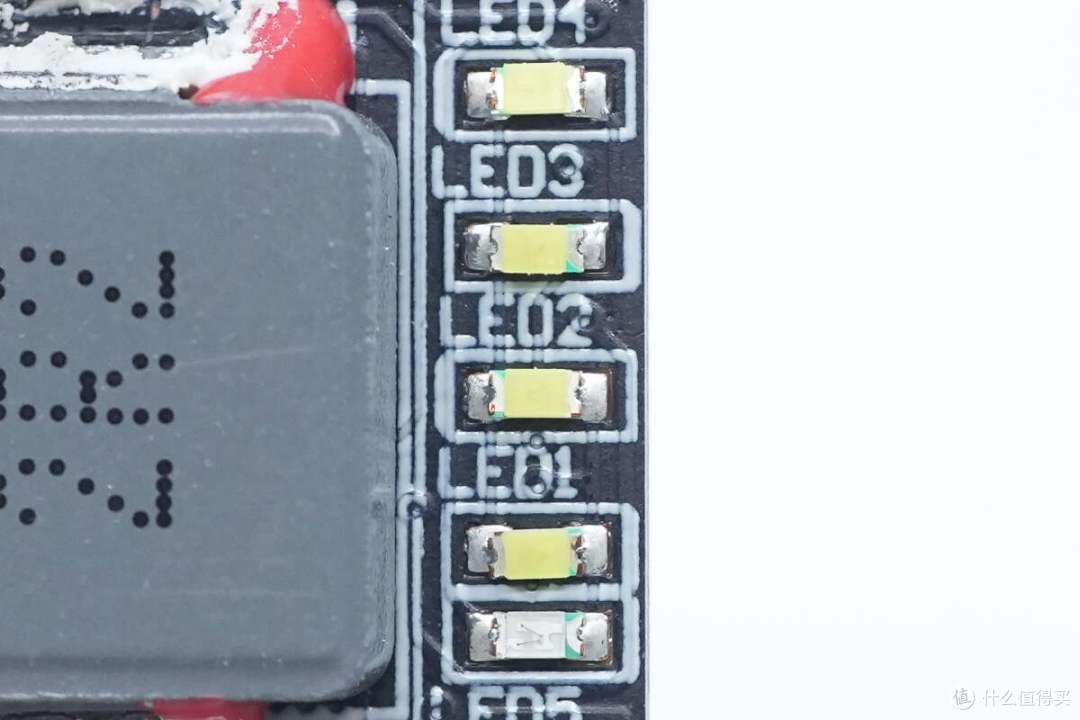

LED电量指示灯和快充指示灯特写。

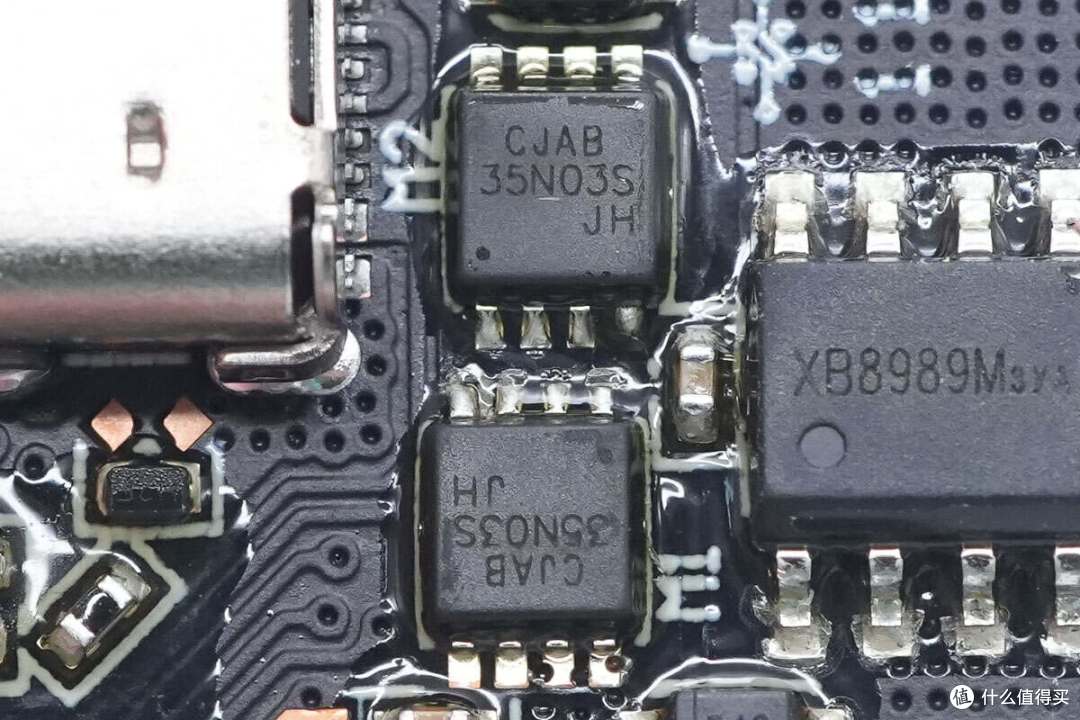

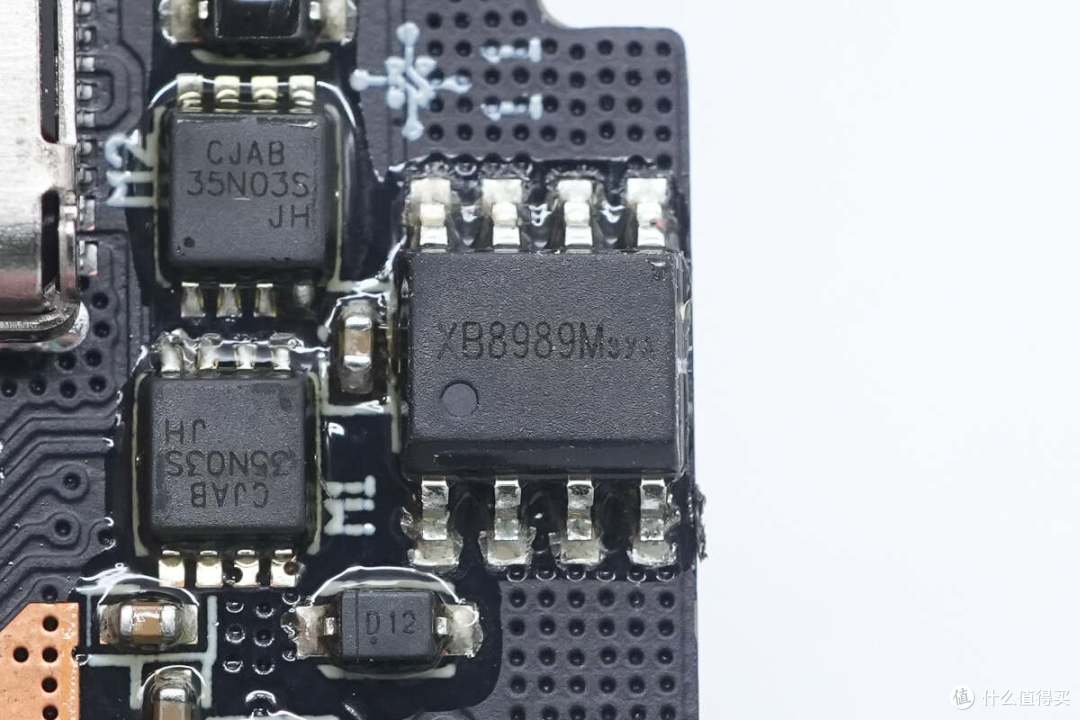

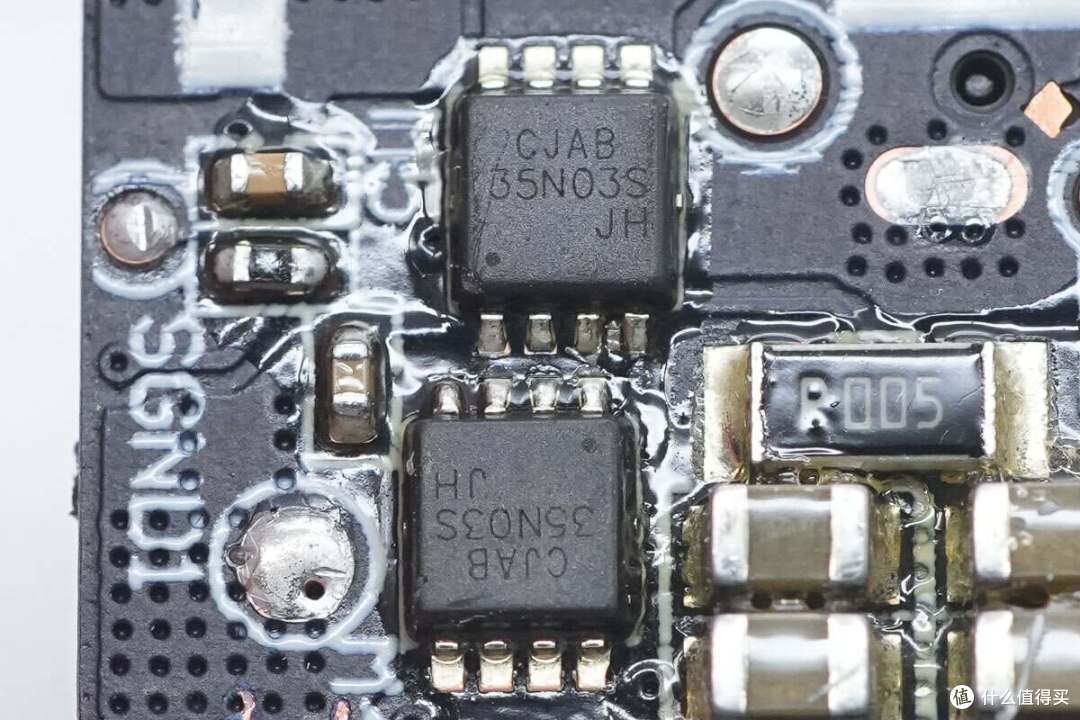

USB-C1口的VBUS开关管来自JSCJ长晶科技，型号CJAB35N03S，NMOS，耐压30V，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

USB-C2自带线的VBUS开关管也是采用长晶科技CJAB35N03S。

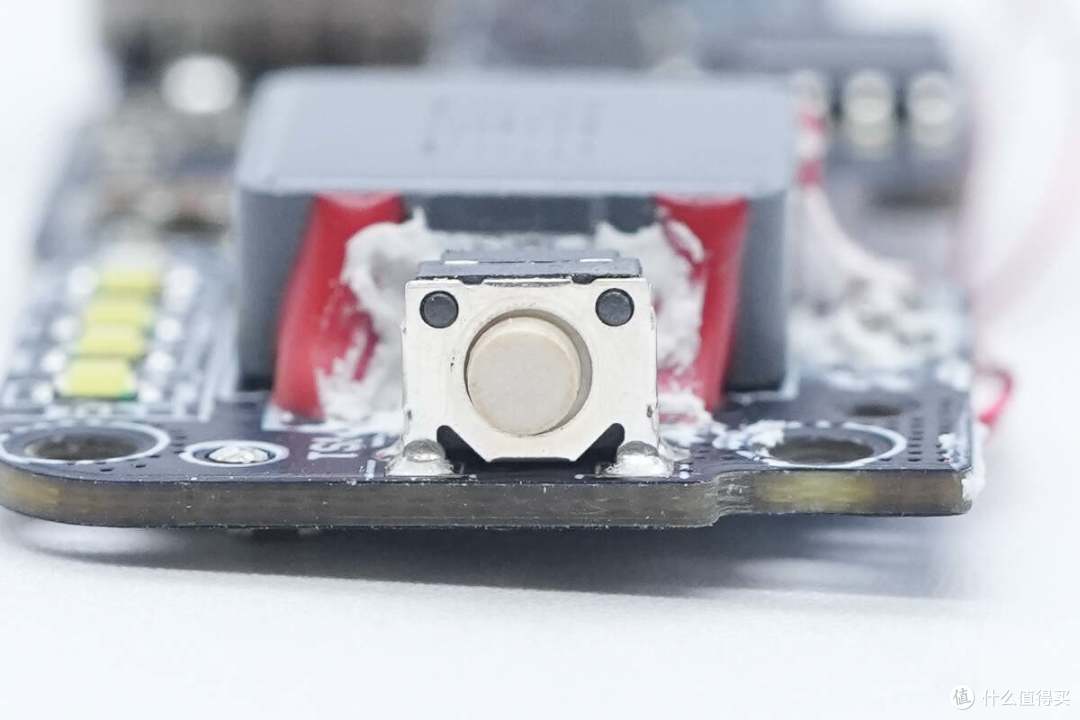

电源键贴片焊接。

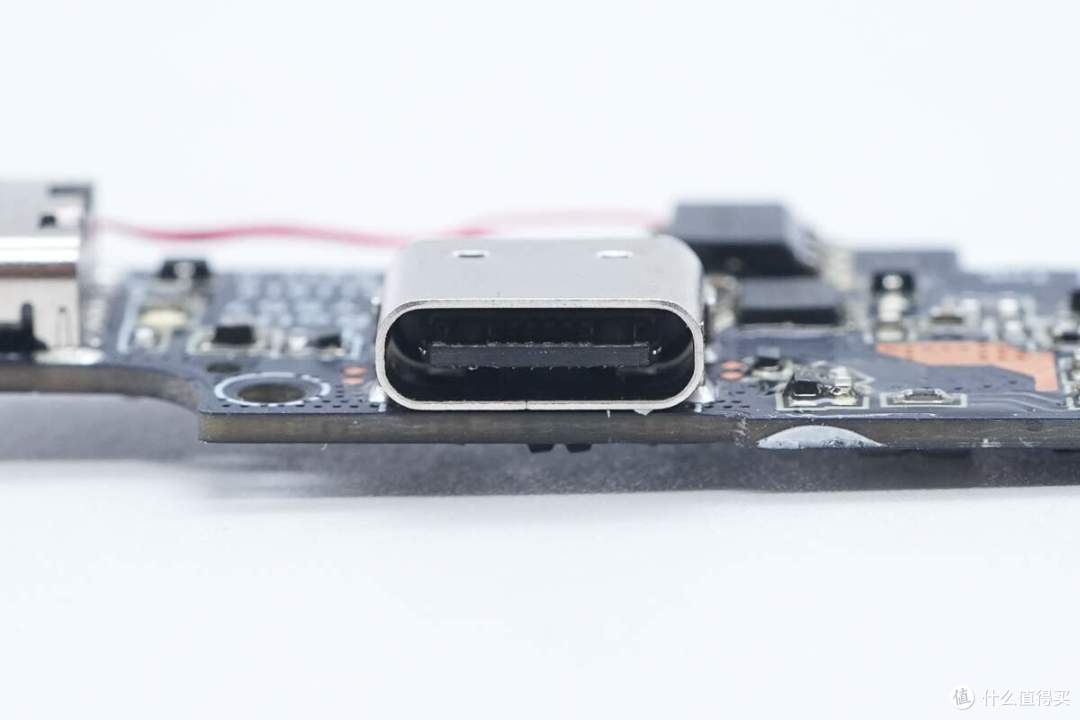

USB-C1接口母座特写，过孔焊接。

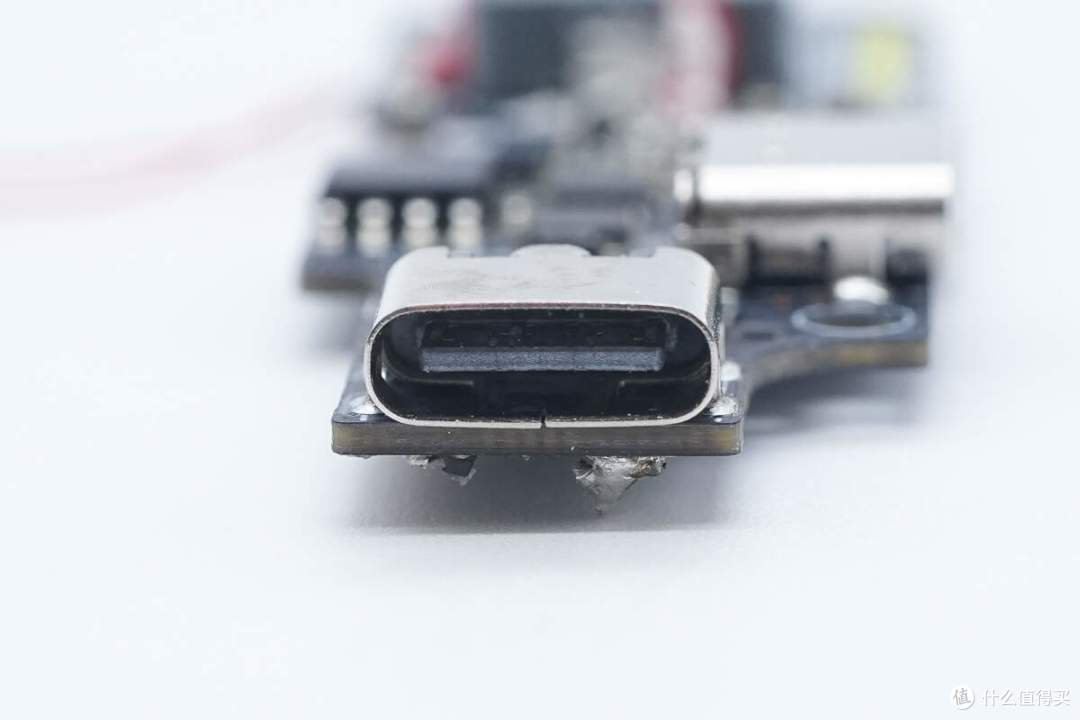

用于连接自带线端子的USB-C接口母座特写，不具备充放电功能。

全部拆解一览，来张全家福。

充电头网拆解总结

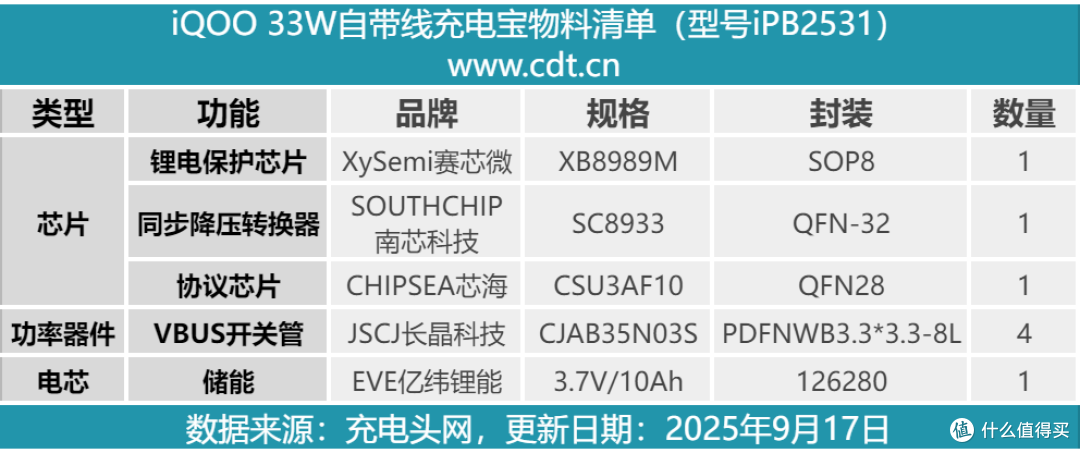

最后附上iQOO 33W自带线充电宝的核心器件清单，方便大家查阅。

iQOO 33W自带线充电宝采用显眼的疾速黄配色，自带一体式快充线使用弹性和耐磨性更强的涤纶低弹丝编织材质，拥有高强度抗弯折性能，加上采用符合人体工学的L型可充放C口设计，耐用更好用。

产品轻量化纤薄机身专为出行携带设计，此外自带线以及USB-C接口均支持22.5W自充以及33W快充输出，搭配10000mAh容量CCC认证电芯，日常出行带它一个就够。

充电头网通过拆解了解到，产品内部使用的是亿纬锂能聚合物锂电池，电芯通过了CCC、CE认证，并配有赛芯微XB8989M锂电保护芯片实现过充、过放和过流保护。采用南芯科技SC8933同步降压转换器搭配芯海科技CSU3AF10协议芯片实现充放电控制。壳体内部还贴有石墨散热贴纸，电芯做了缓冲抗冲击保护。
