机箱比主板贵，分享一套intel UES 理念主机

闲聊&配置

2008年我搭建了自己第一台个人ATX主机，大部分预算都给了处理器显卡和显示器，其他能省就省，主打一个开源节流。

2017年我搭建了自己第二台个人主机，也是我第一台ITX主机，主张一个占地最少，性能要求中等偏上，预算分了不少给机箱。

2020~2025年，我换了两台itx主机，除了占地少，对于装饰性有了更多需求。

当intel UES概念出现，我发现这才是我需要的。

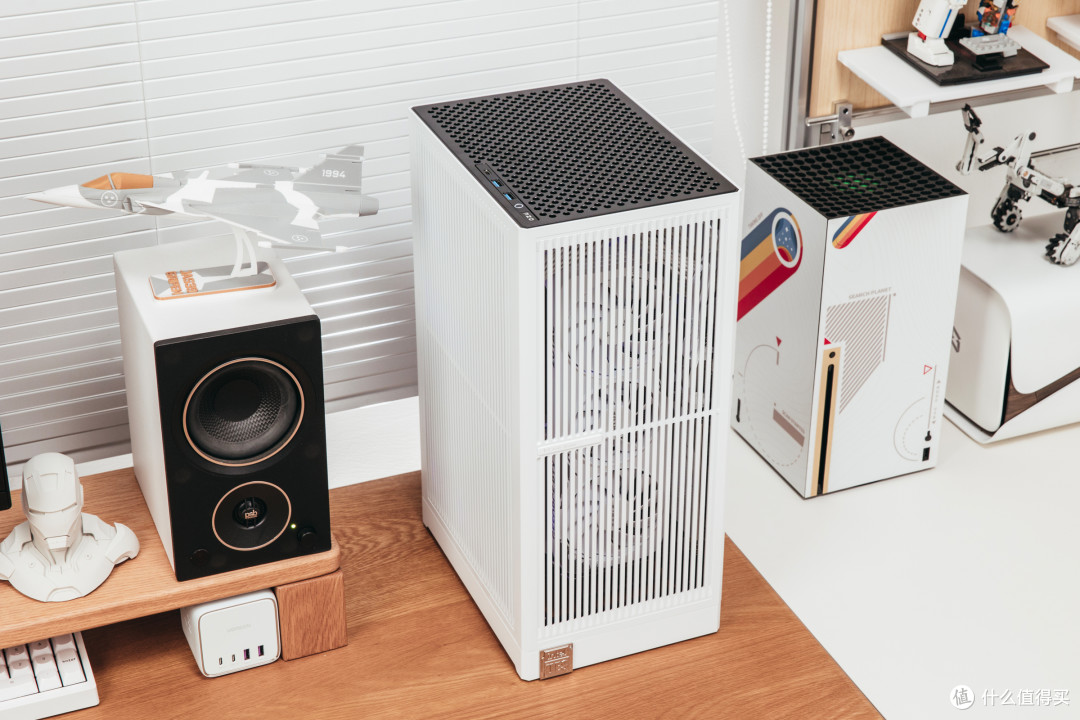

035A9189

配置表

CPU: Ultra 5 245K

主板: 华硕ROG STRIX B860-G GAMING WIFI S小吹雪

显卡: 索泰GEFORCE RTX 5060 Ti 16GB 月影 OC

内存: 阿斯加特瓦尔基里女武神II代 DDR5 6000 C28 16Gx2

（后出问题临时更换为其他品牌内存）

固态: SanDisk SN5100 2T

机箱: Acat Z1电泳白+底座

电源: ROG-LOKI GAMING洛基850W白色

散热: 利民Phantom Spirit 120 DIGITAL EVO幻灵120数显版+ TL-K12RW x3（替换散热器风扇）+TL-H12015W

整机展示

035A9190

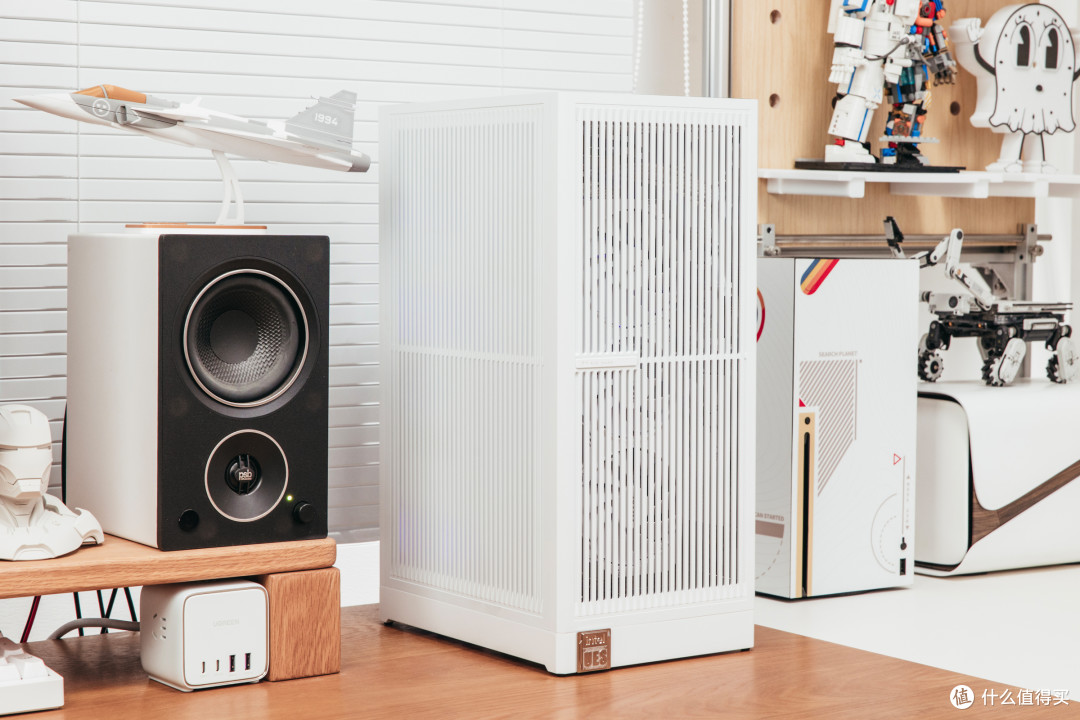

自从垂直立式机箱诞生，我就很青睐这种方式的机箱，占地面积小，可以兼容高阶显卡，也能完美实现高阶散热。

035A9187

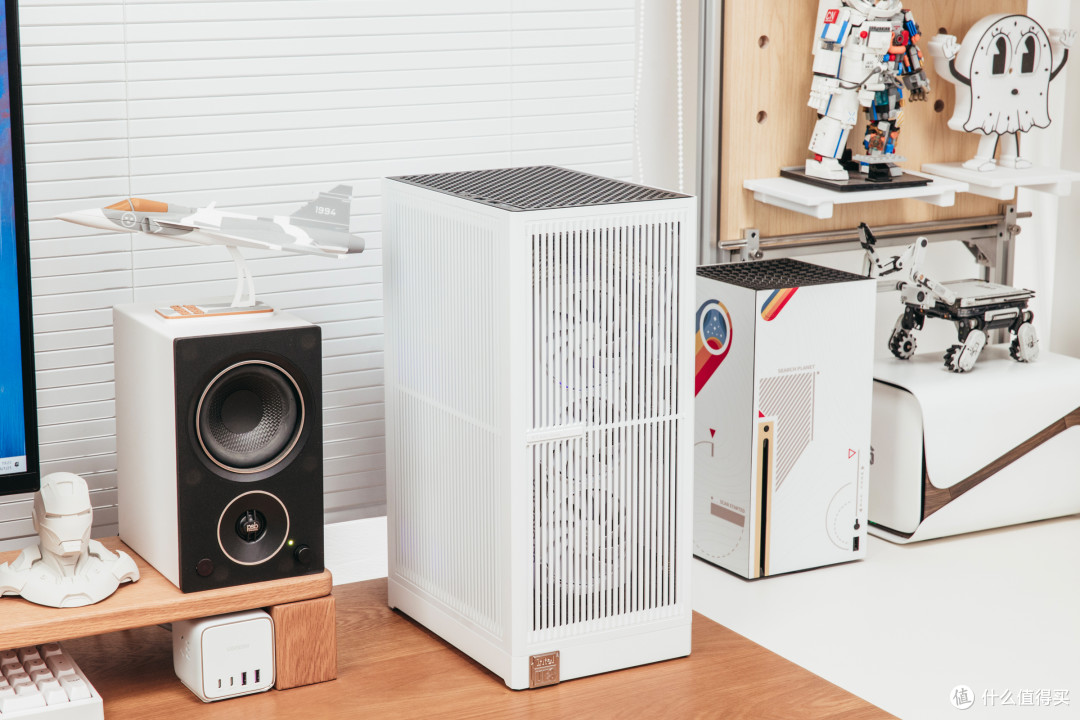

比起侧透，我更喜欢非侧透的机箱，mesh孔洞更多，而且也看不到内部灯光，如果和我一样比较懒，能用原装电源线就不定制电源线，也完全可以遮挡住比较一般的理线，眼不见心不烦。

035A9180

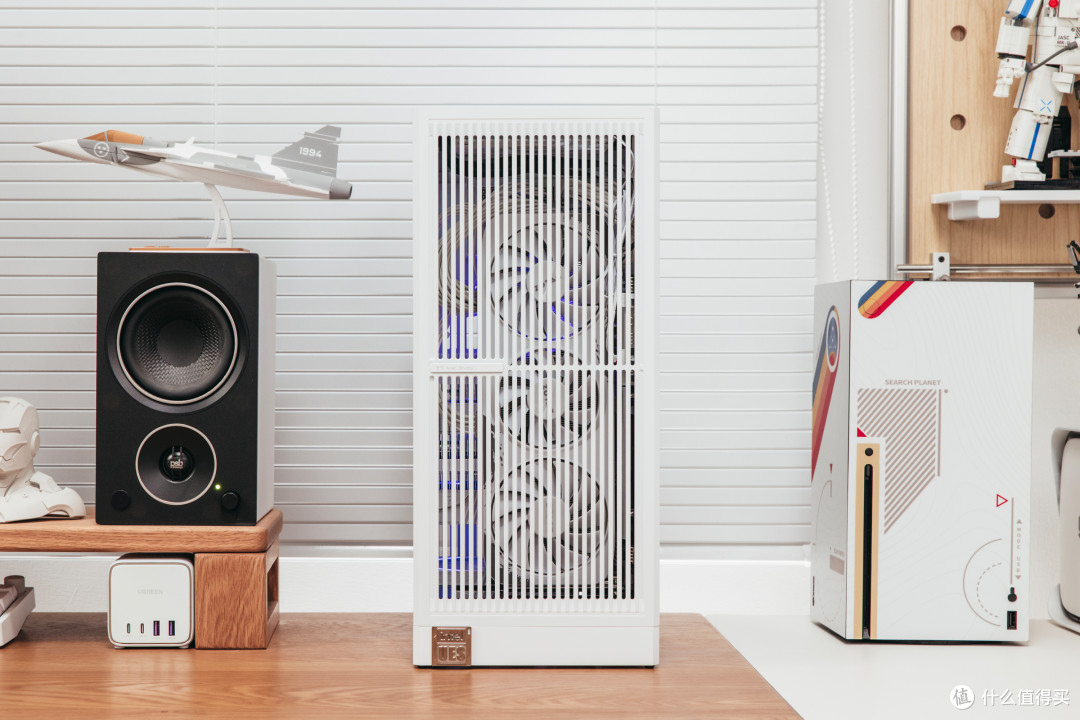

正面其实还是能清晰看到内部显卡正面，所以理线比较头疼。

035A9197

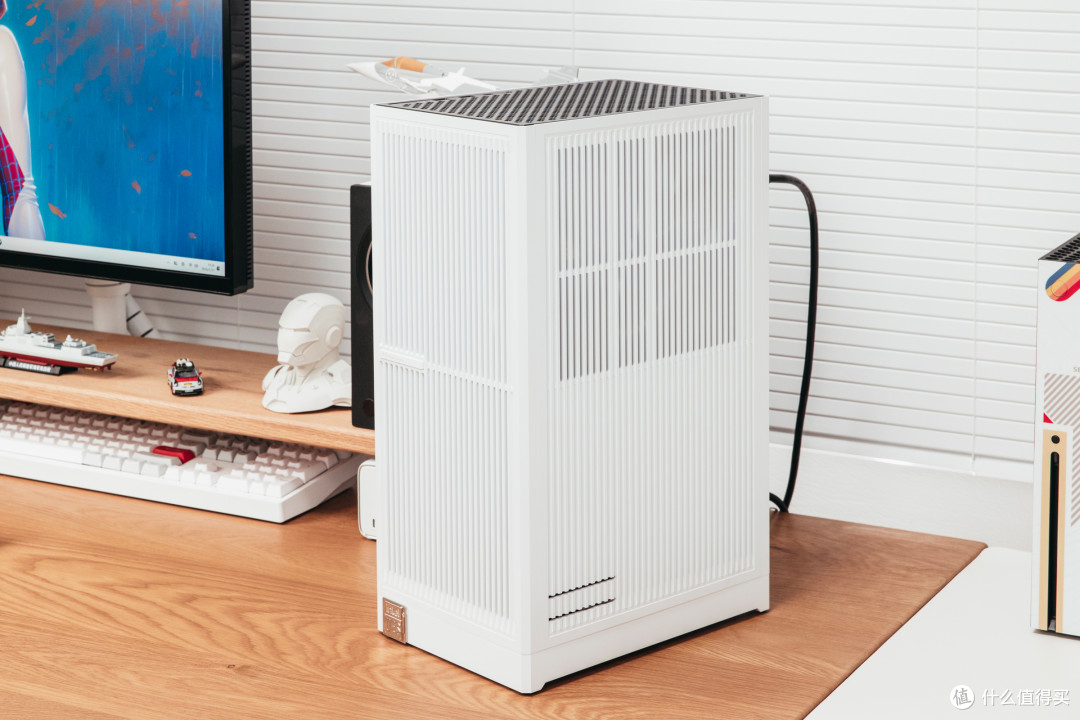

035A9209

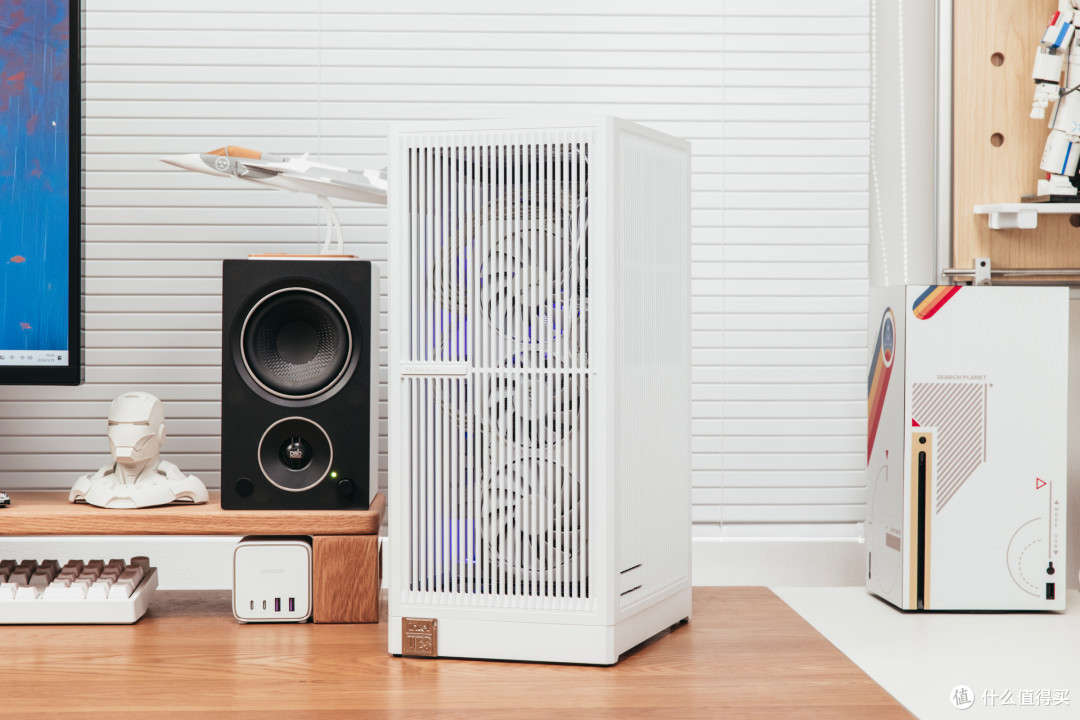

整个机箱仅仅是主板区域无孔洞，所以散热表现是非常不错的。

035A9169

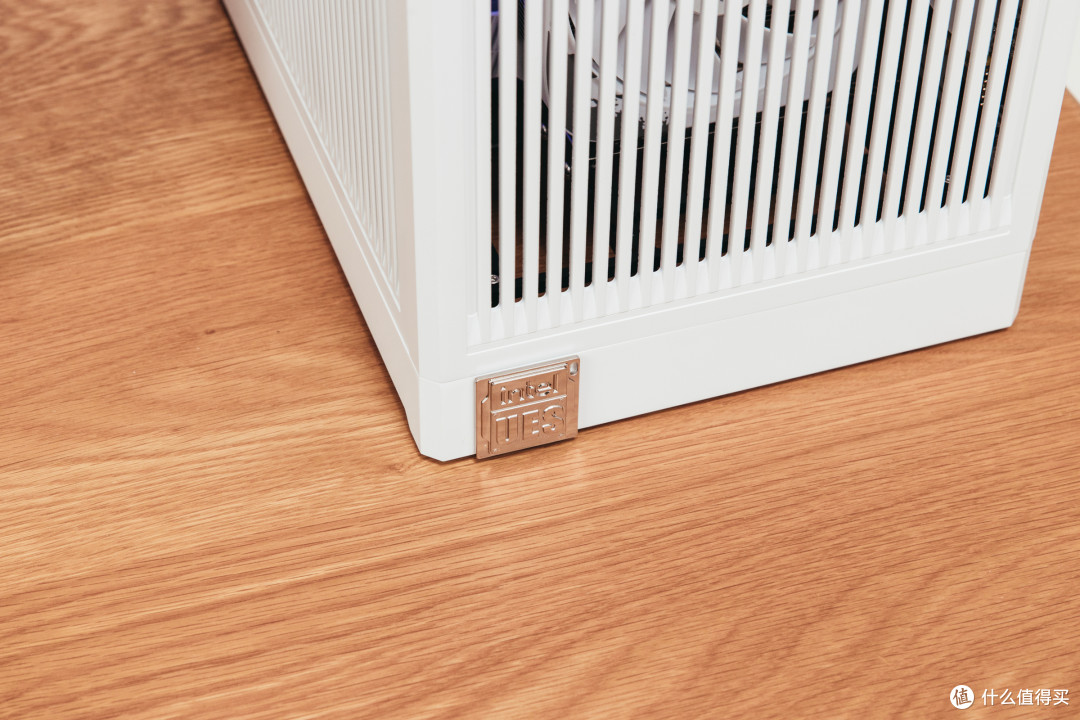

035A9170

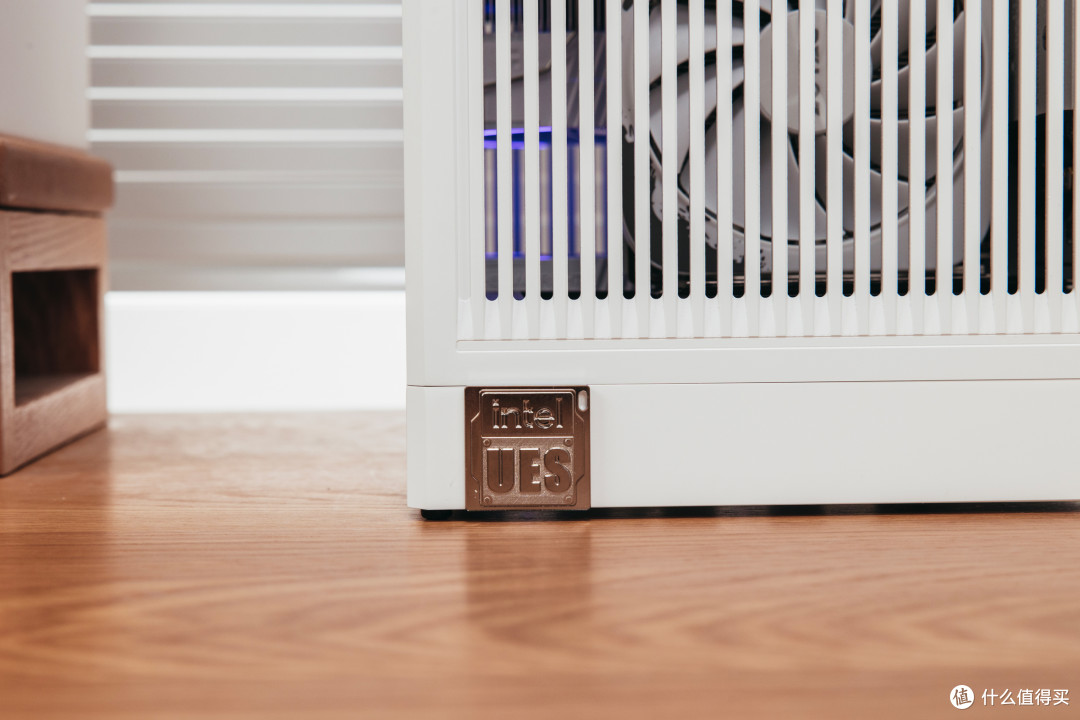

底部后加的CNC UES 金属铭牌。

035A9592

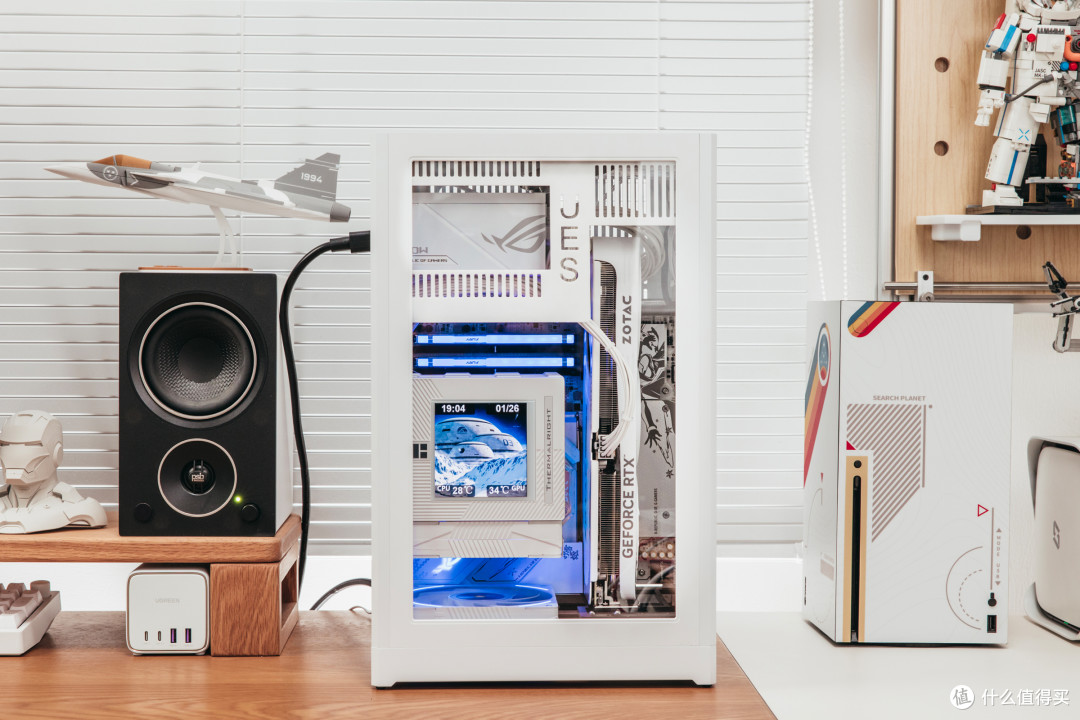

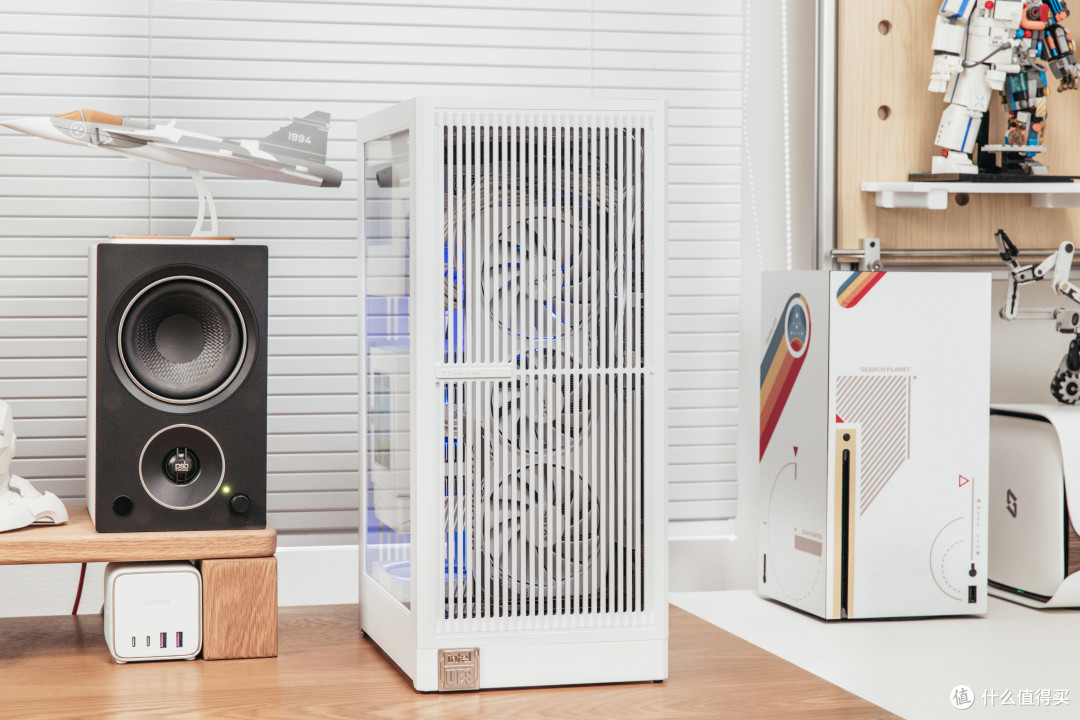

换上玻璃侧透面板侧视图，这里定的挡板是我自己建模打印的，同时我修改了原本散热器风扇和底部风扇的风道，全部为底部进风，顶部排风，电源也是反装，承担了一部分排气任务。

035A9214

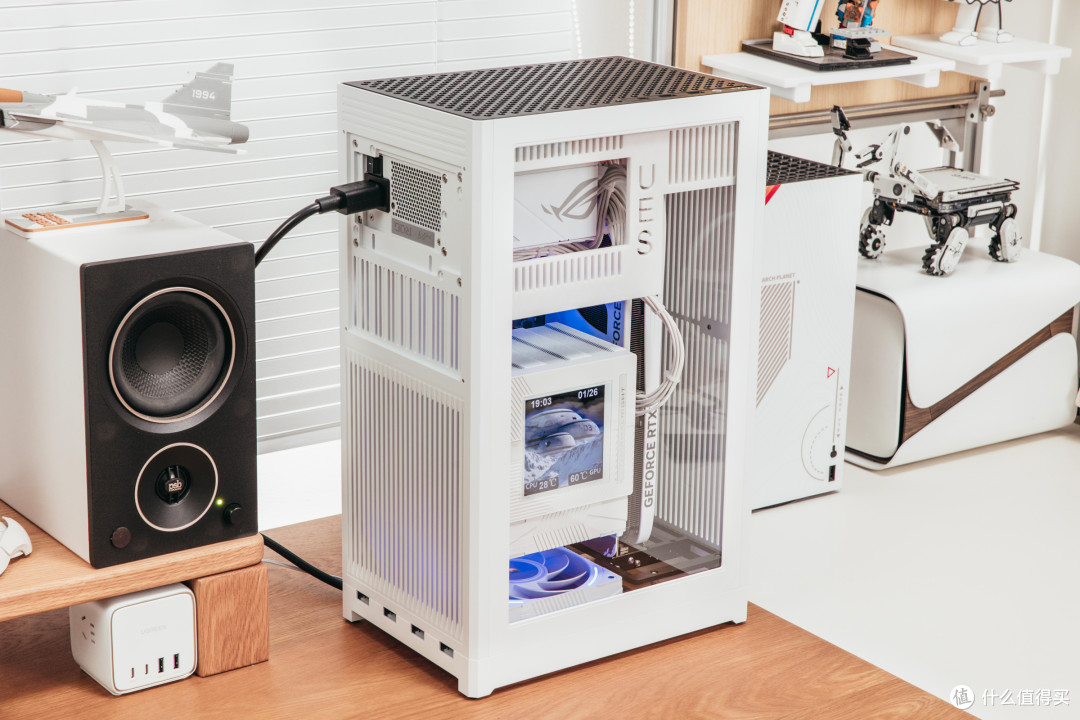

035A9581

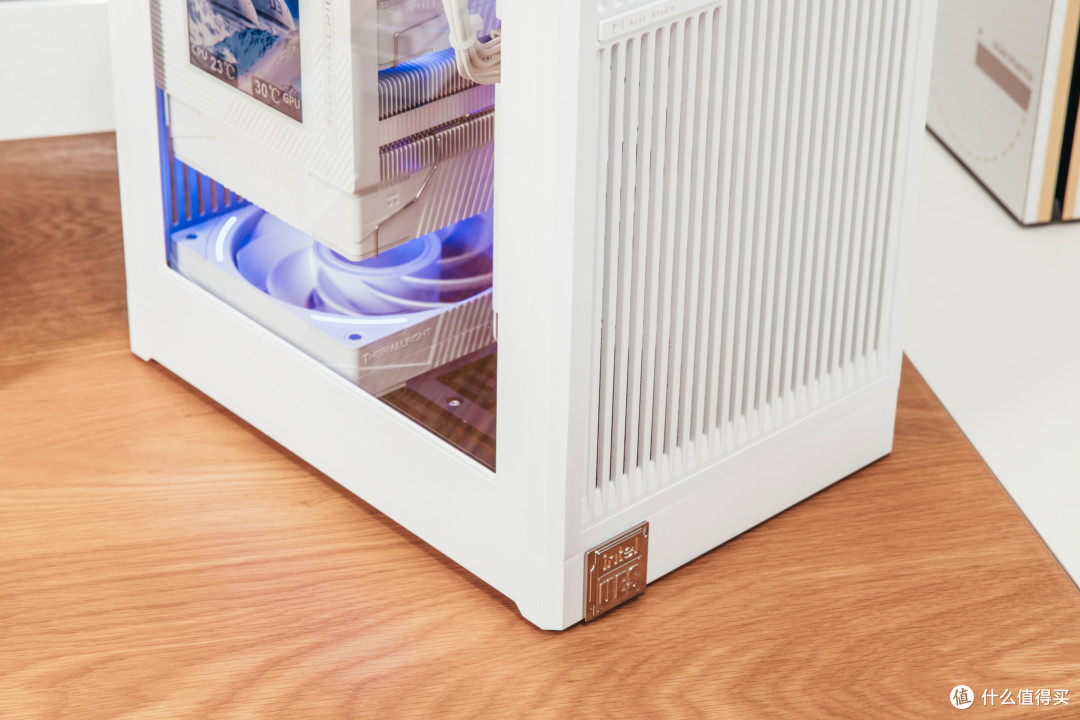

035A9235

效果其实都不错，不过风冷基本贴进玻璃侧板了。

035A9552

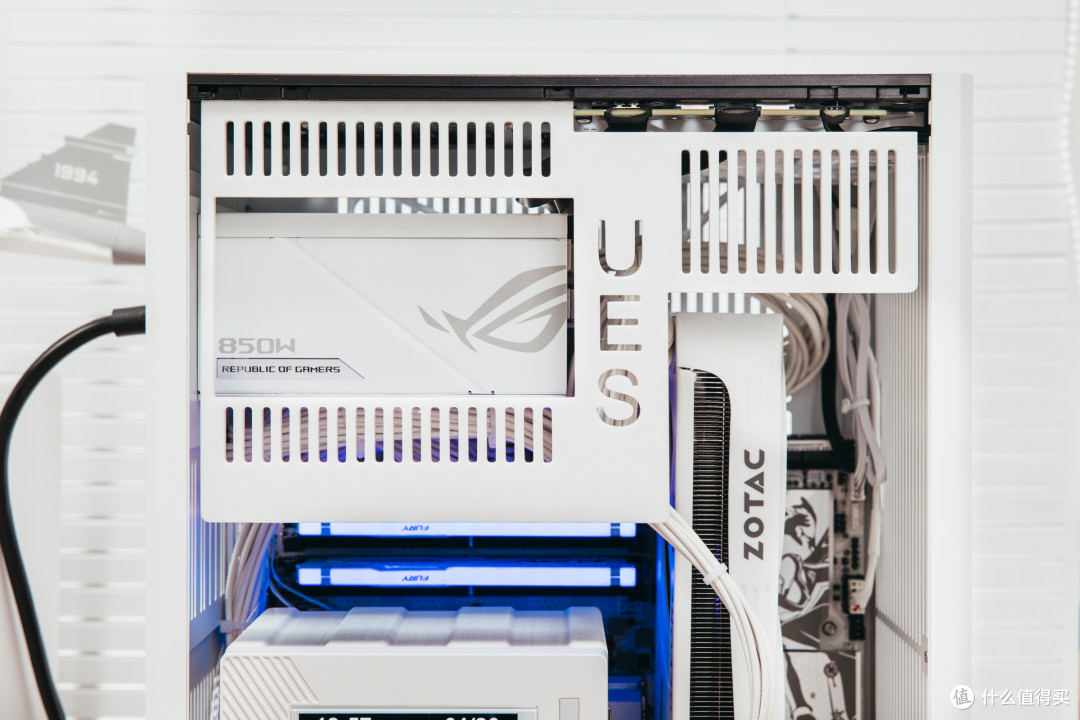

3D打印的挡板档掉了大部分线材，但是如果想要更好的效果，还是得按需订制相应长度的电源线。

035A9562

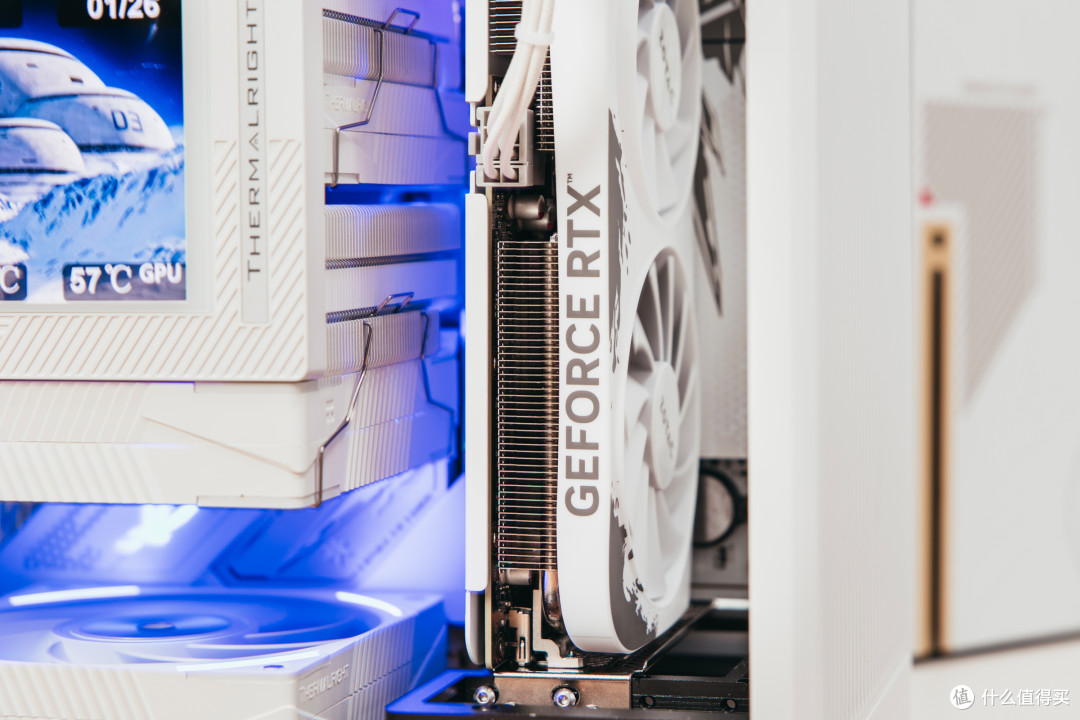

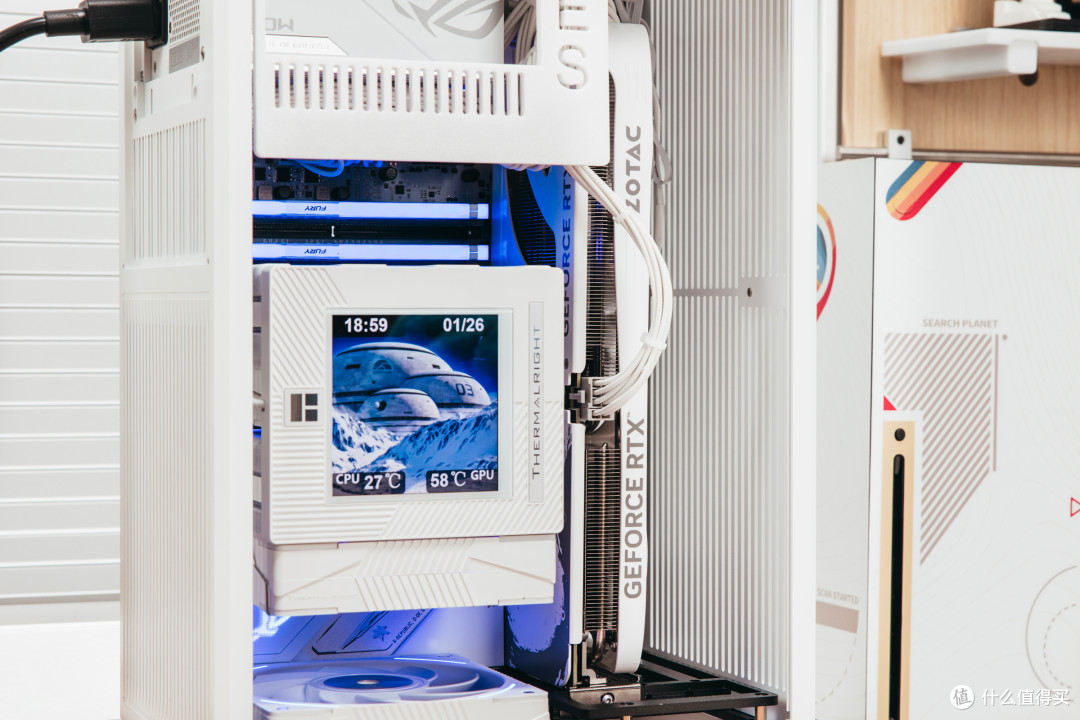

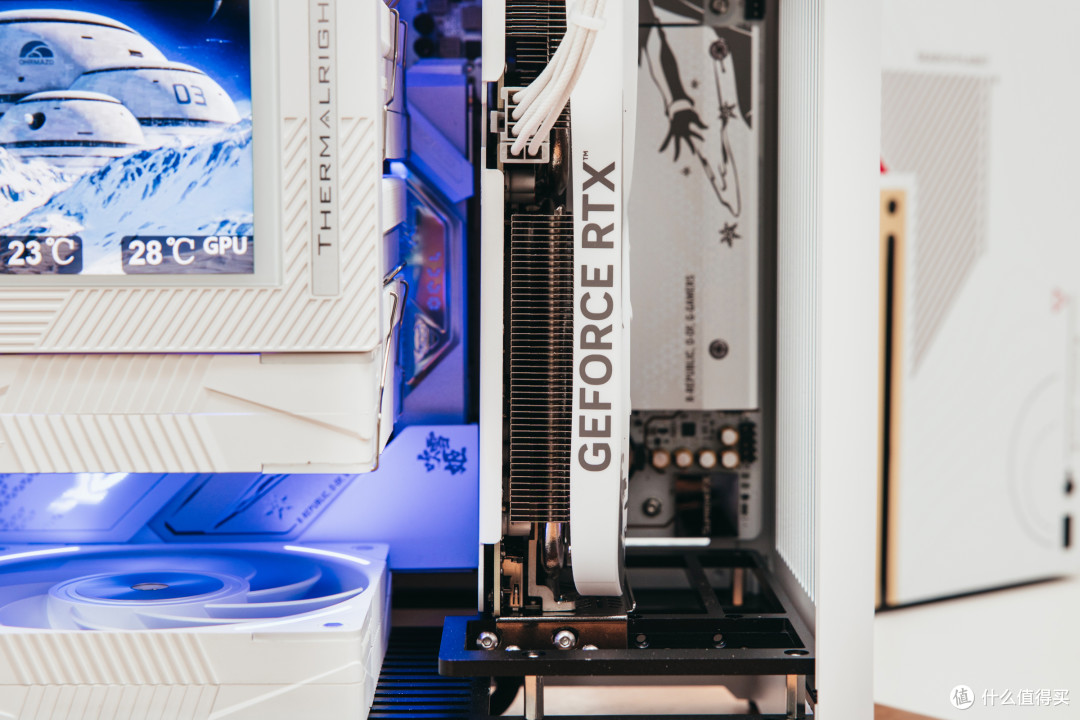

索泰GEFORCE RTX 5060 Ti 16GB 月影，竖装细节，按照UES-Standard标准需要满足竖装直插，这里其实完全可以承载高阶显卡，只是长度会受顶部风扇影响。

035A9502

035A9518

显卡本身没有任何光效，足够简约。

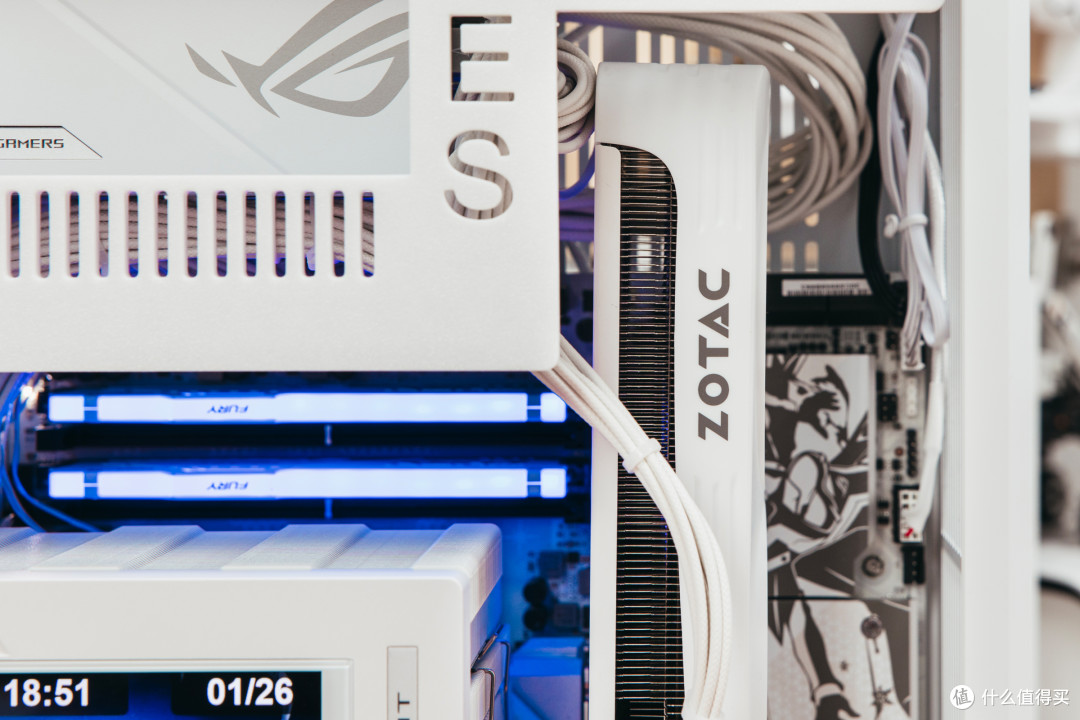

035A9507

显卡尾部特写，logo字样也是不带RGB光效的。

035A9503

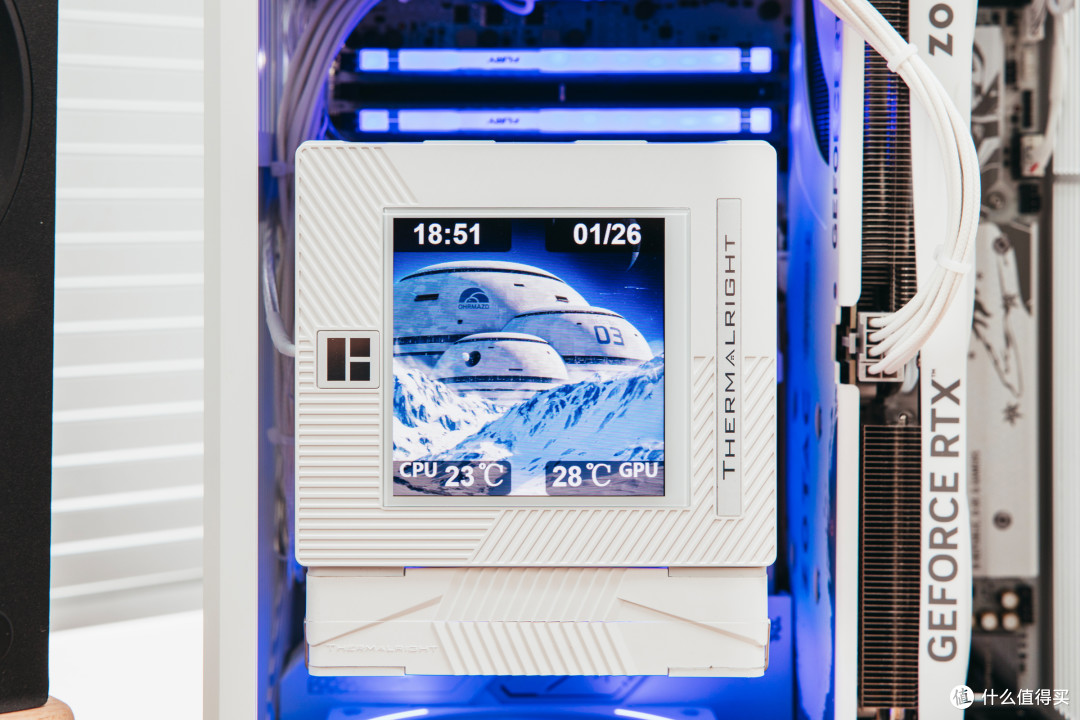

显利民经典型号Phantom Spirit 120 数显版本屏幕特写。

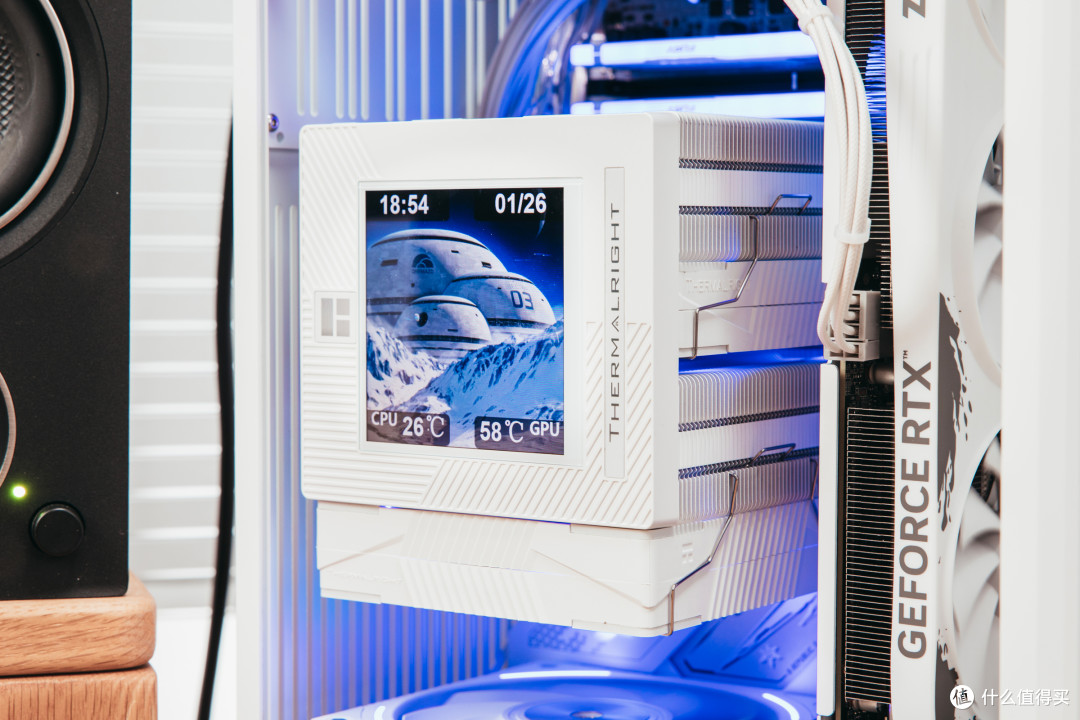

035A9524

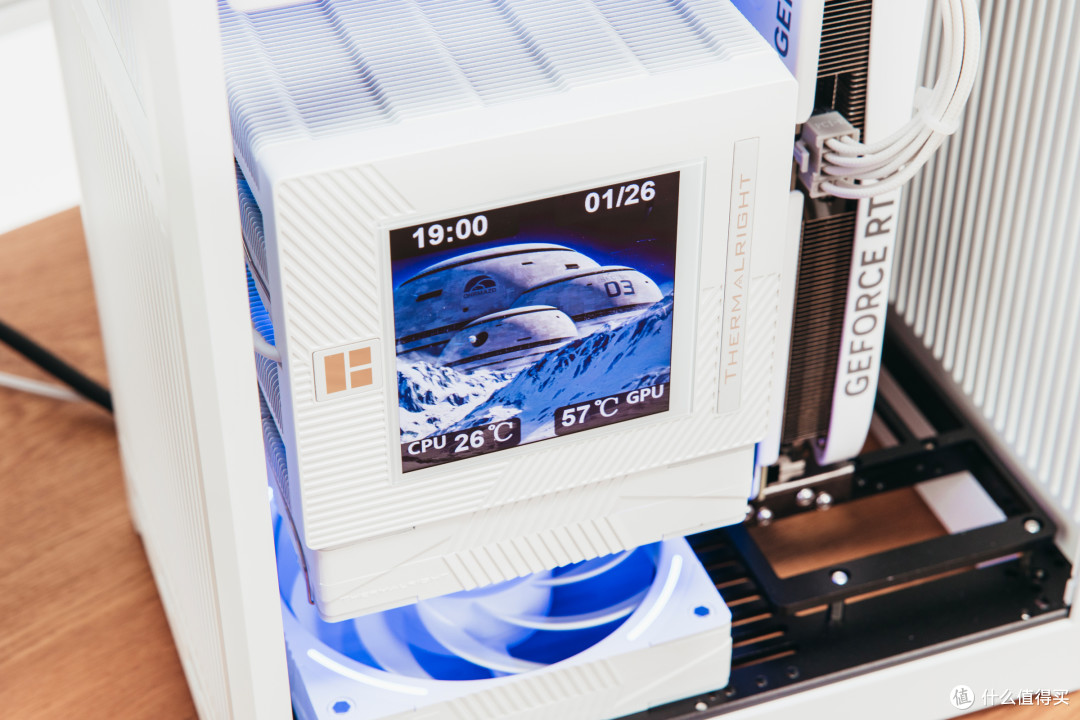

035A9574

035A9499

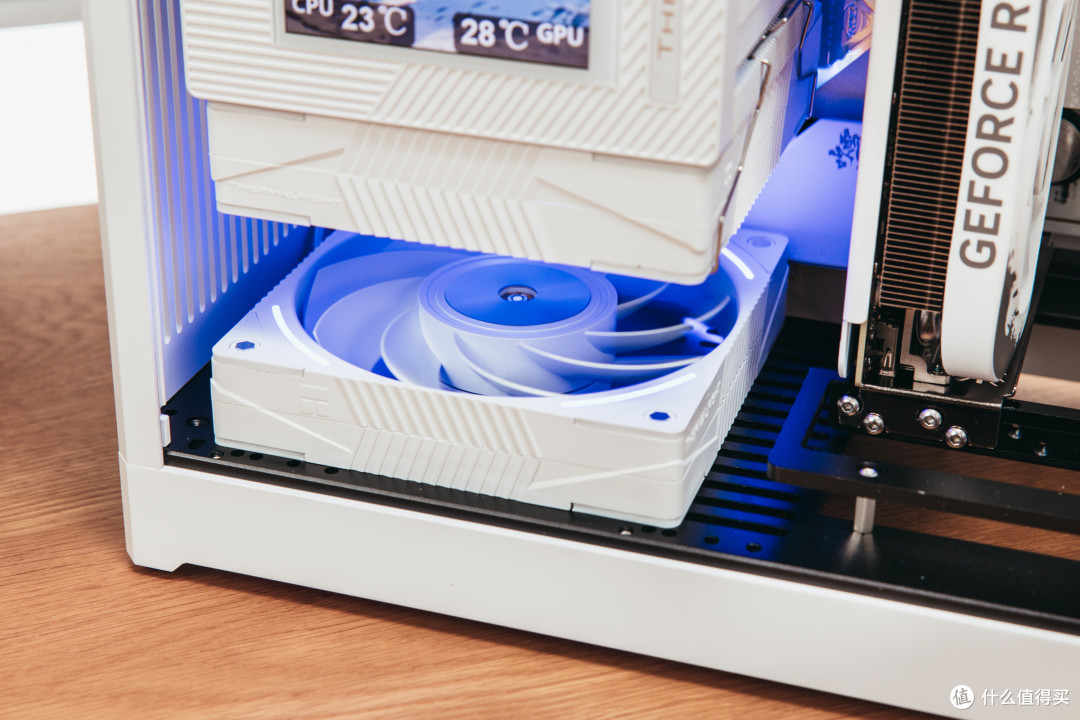

底部安装了一颗反转风扇。

展示就到这里。

配件展示+ 装机过程 + 3D打印轻微改造

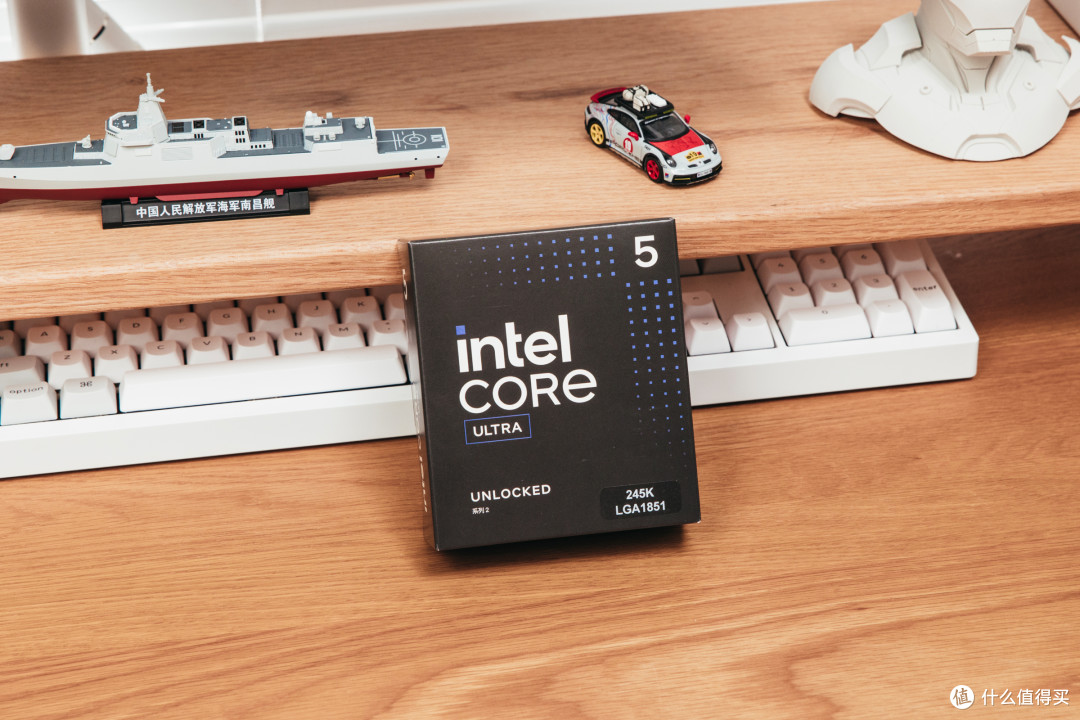

035A8836

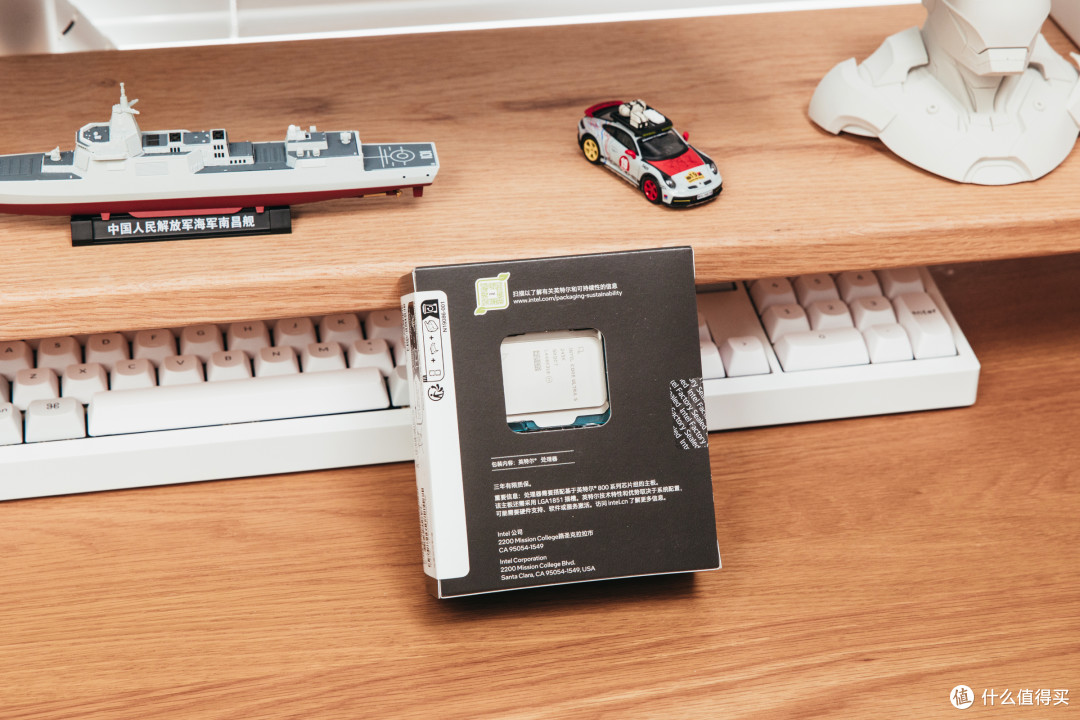

035A8837

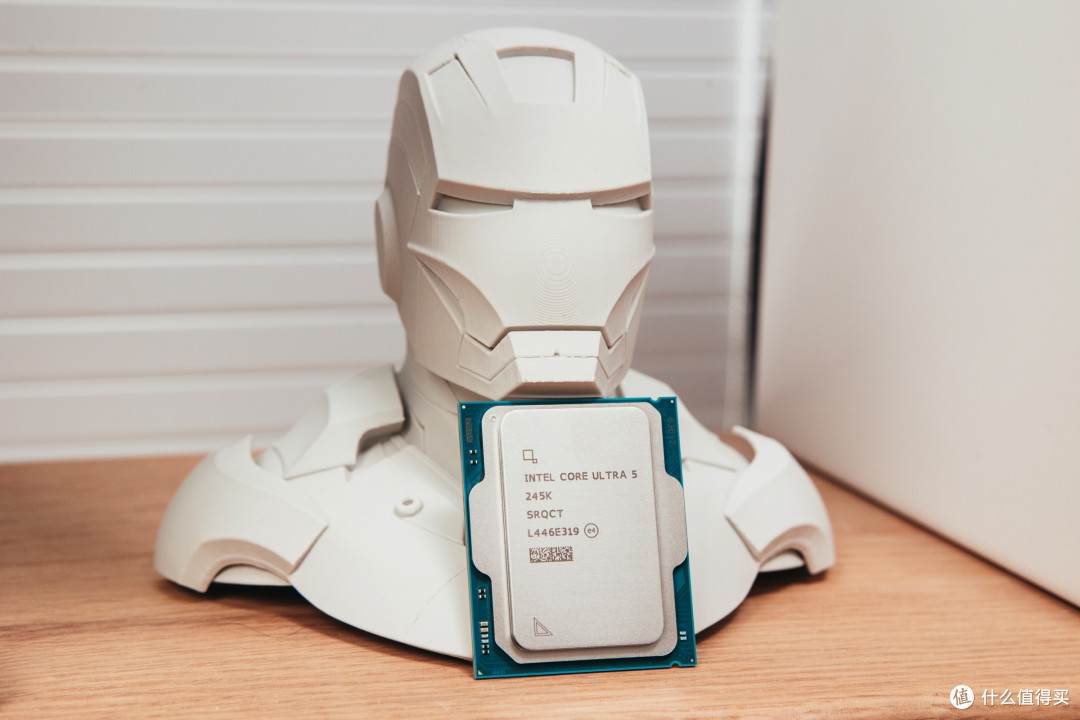

Ultra5 245K/KF算是非常这一代intel非常经典的型号了，性能不错，功耗降低，用风冷就可以轻松压制，还不用担心水冷漏液的风险，对于大部分用户来说都是很不错的选择。

035A8871

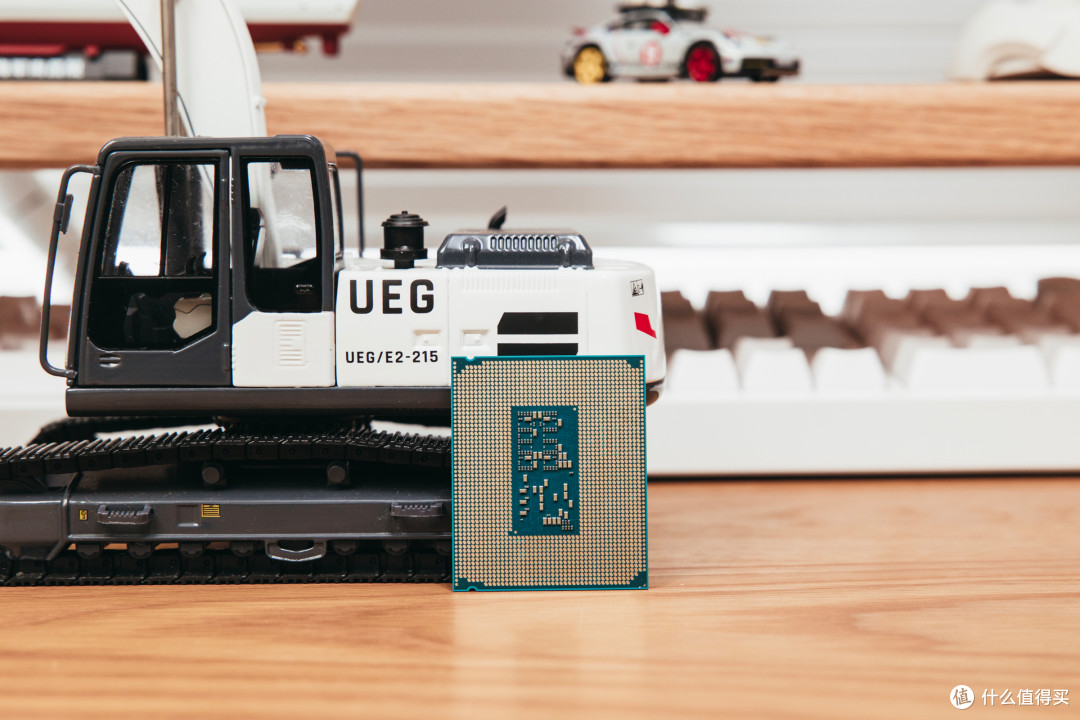

035A8868

Ultra5 245KF，6P+8E，14核心14线程。

性能P核最高睿频5.2GHz，能效E核最高睿频4.6GHz。

035A8824

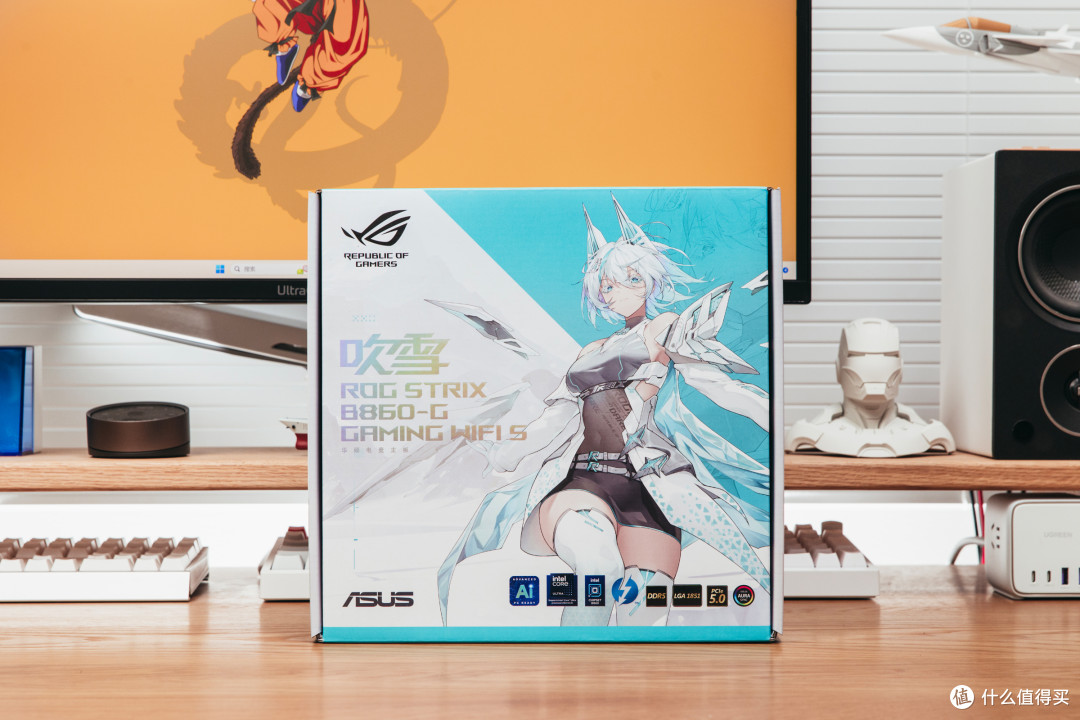

白色主机自然不能缺席华硕吹雪系列主板，大吹雪小吹雪和迷你吹雪，ATX到ITX全方位覆盖。

这次使用的就是其中的B860G小吹雪，非常显眼的雪舞战姬二次元形象。

035A8929

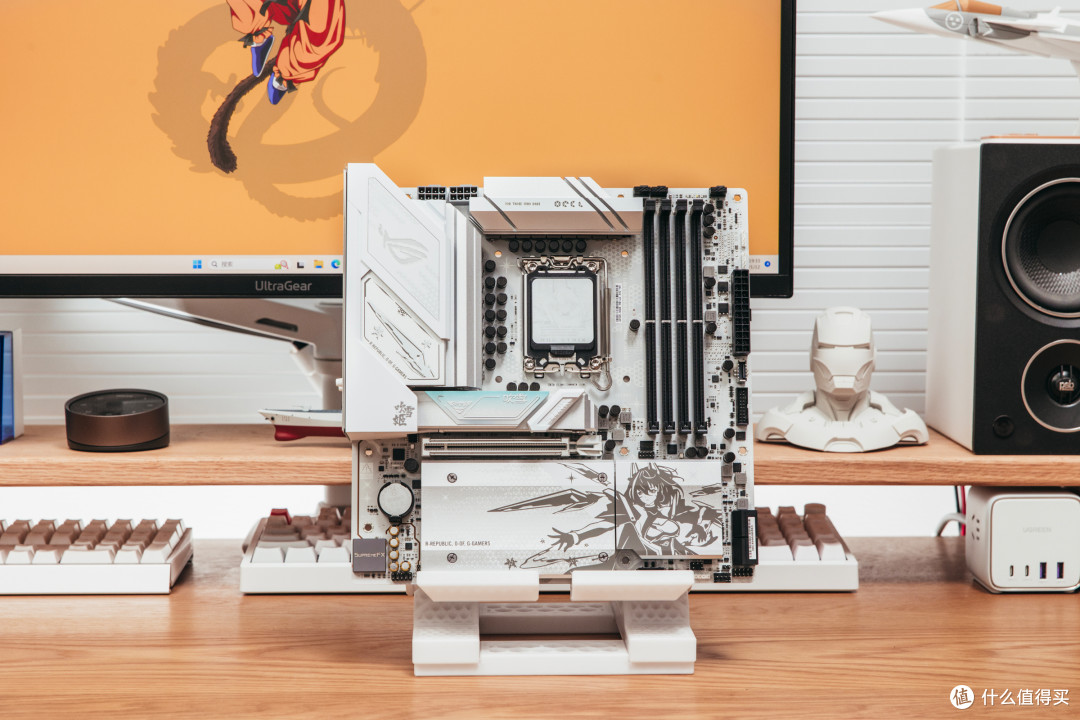

标准MATX版型，显眼的白色PCB，表面覆盖了大面积的银白色散热装甲，以及雪舞战姬个人立绘。

华硕这块主板采用了8层PCB，电气性能良好。

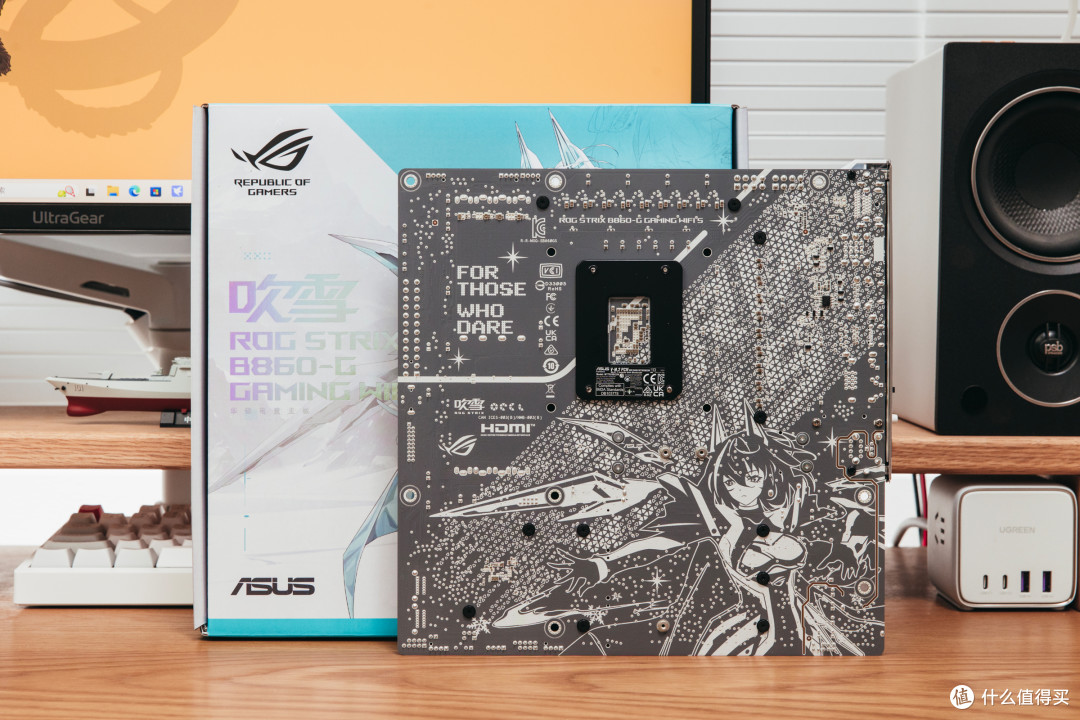

035A8944

背板也是依旧给予了占比更大的二次元立绘和一些设计元素。

035A8933

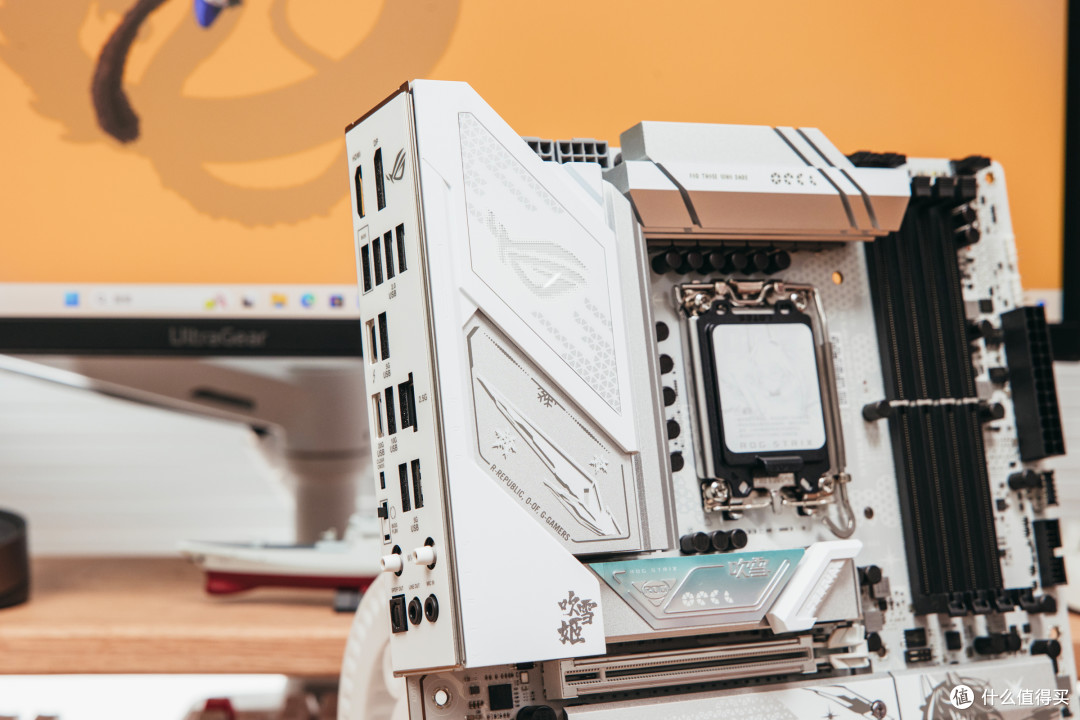

I/O+VRM散热装甲表面有ROG败家之眼，吹雪姬三个字非常显眼，同时相关区域还提供了雪花和雪舞战姬部分元素，设计是上了心。

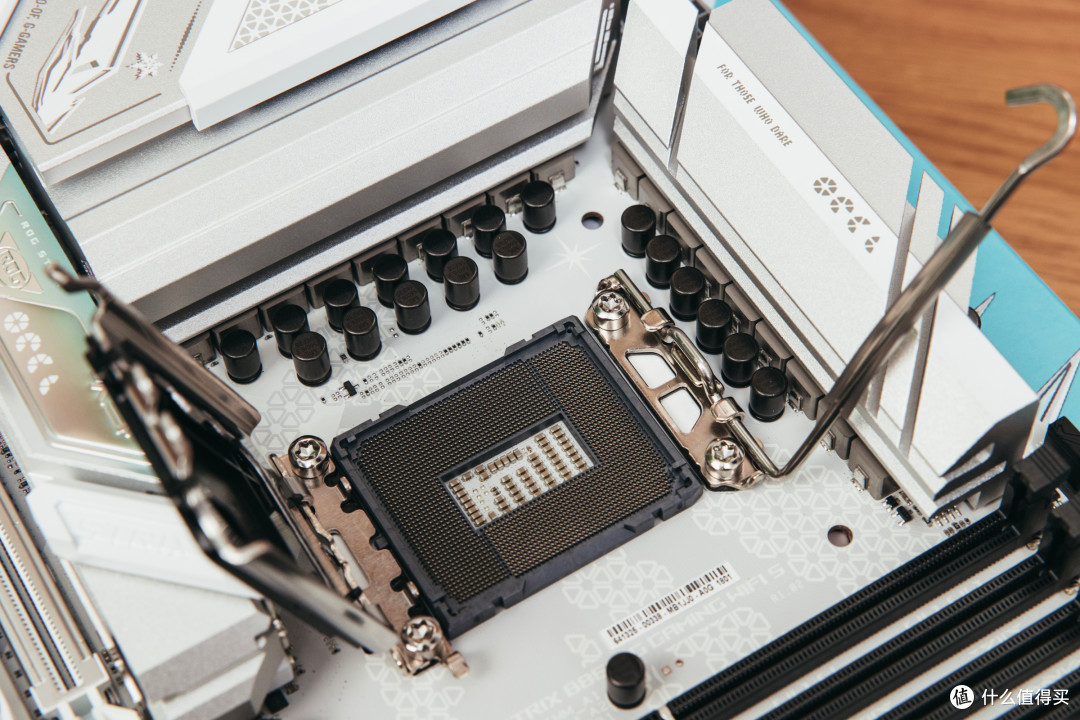

035A8951

供电部分为14+1+2+1供电模组（80A），电感电容+固态电容。

035A8948

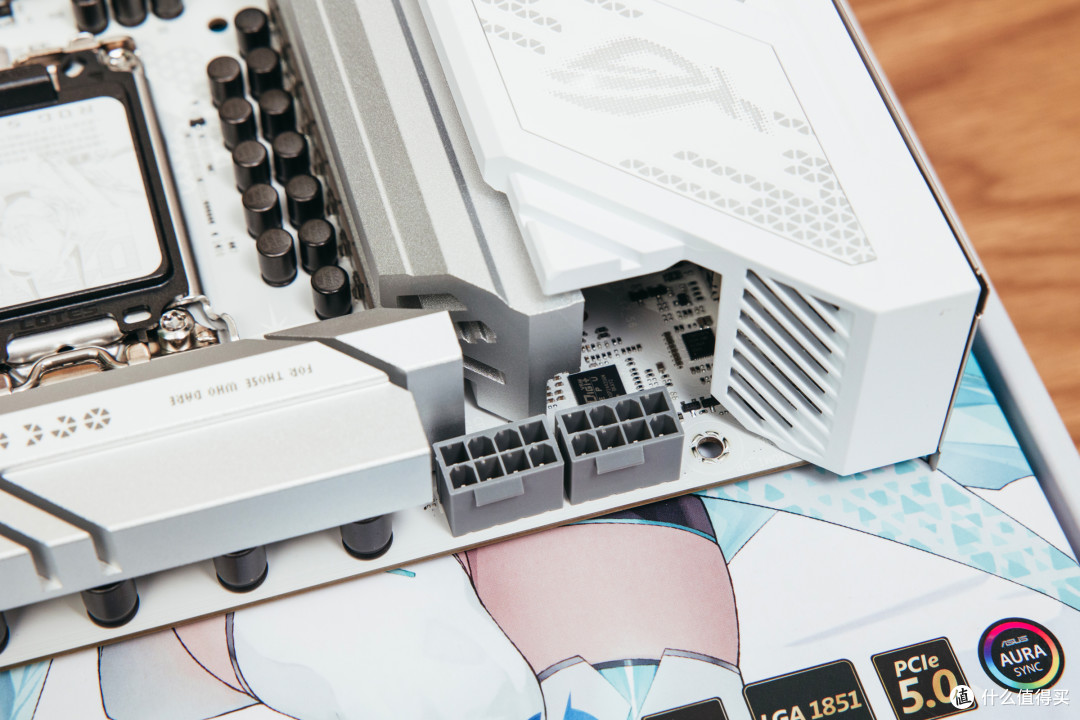

加固双8pin处理器供电接口，这个角度也可以看到VRM供电模块上方厚重的铝合金散热鳍片，多层堆叠增加散热面积的设计。

035A8934

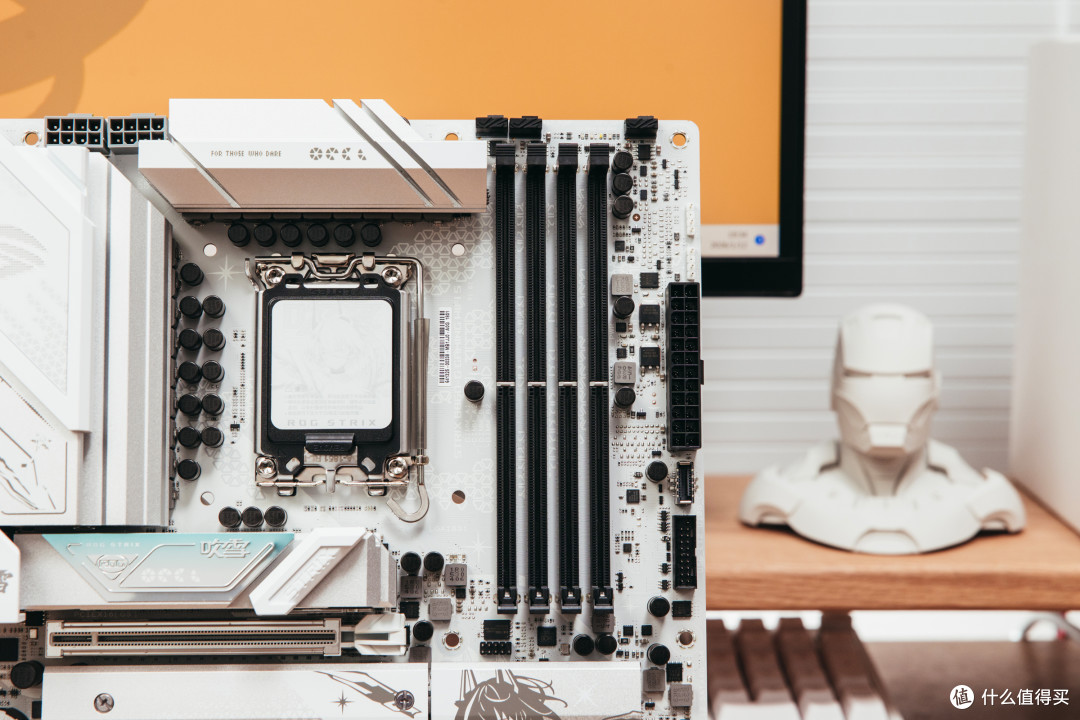

内存支持为最高DDR5 9066 MT/s（OC），四条插槽提供了最高256G上限。

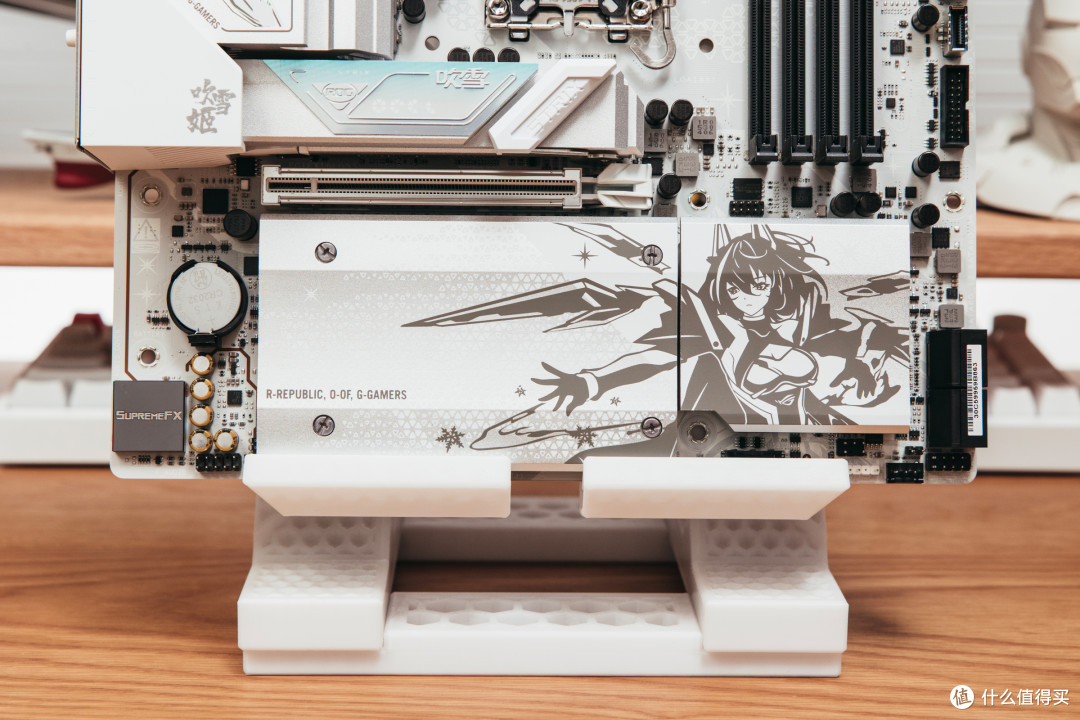

035A8930

主板下半部分一览，全新设计的主M.2快拆装甲，下半部分的大面积散热装甲做了一个小幅度内凹设计，固定方式还是传统的螺丝。

035A8947

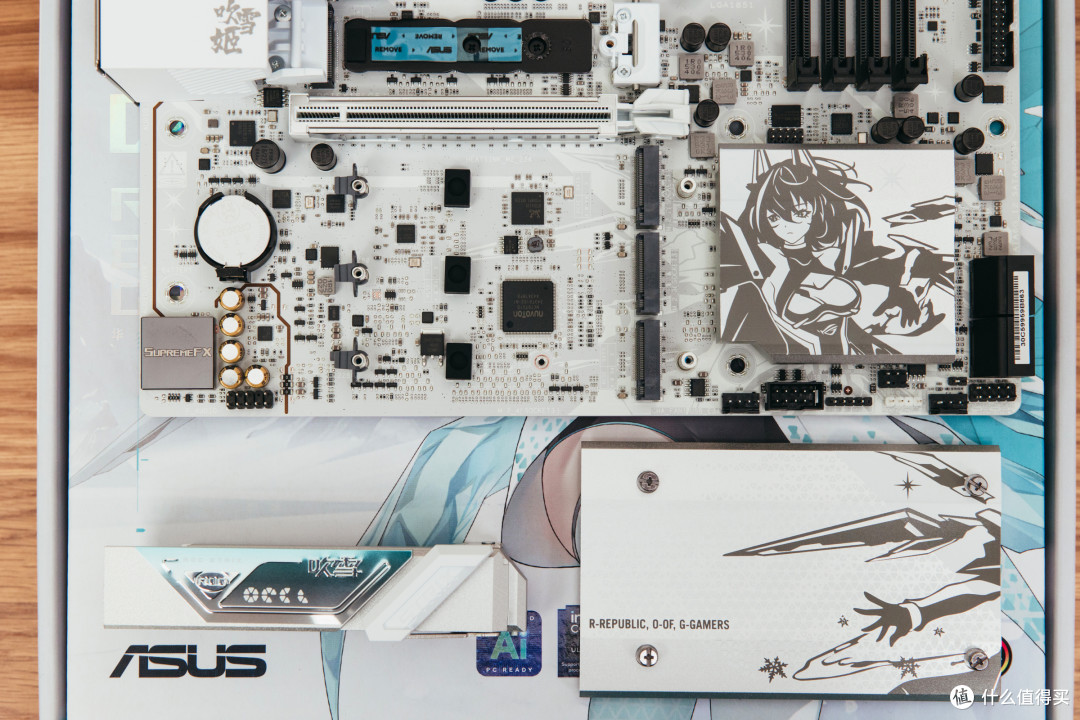

清晰可见四个M.2 SSD插槽，其中主插槽支持PCIe 5.0，剩余均为PCIe 4.0。

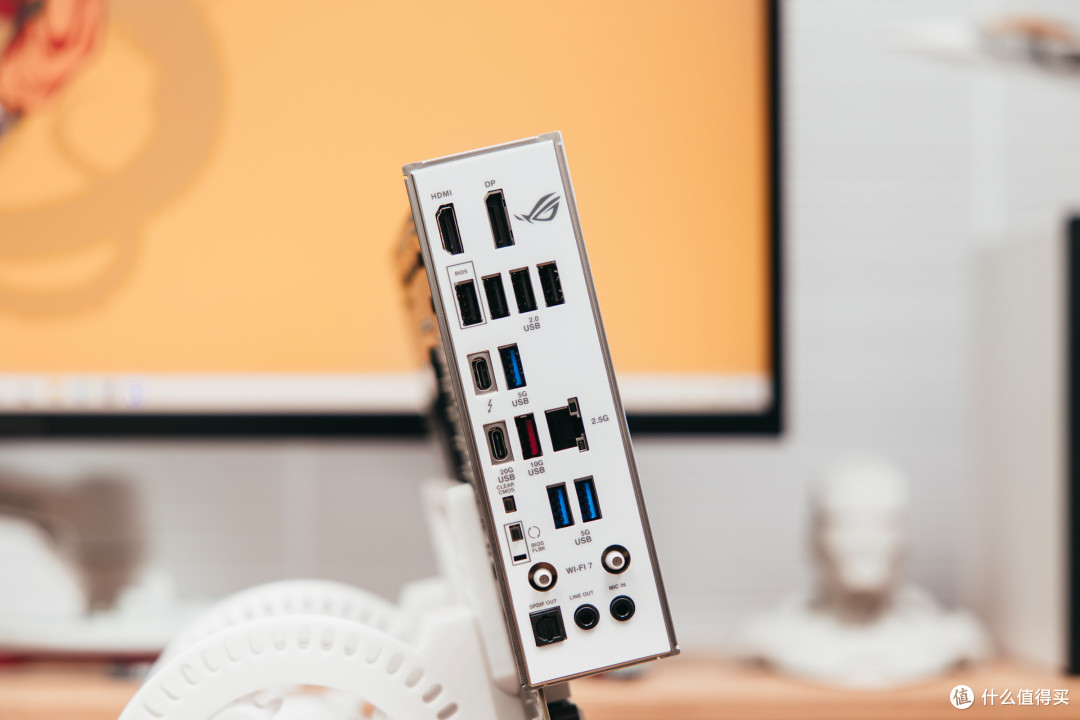

035A8941

接口方面最大的亮点是雷电4，可以拓展很多配件了，此外还包含了4个USB2.0，5Gbps传输速率A口3个，10Gbps传输速率A口1个，20Gbps传输速率C口一个。

此外2.5G网线接口，WiFi7无线、数字音频接口以及HDMI 2.1、DP 1.4均配备了。

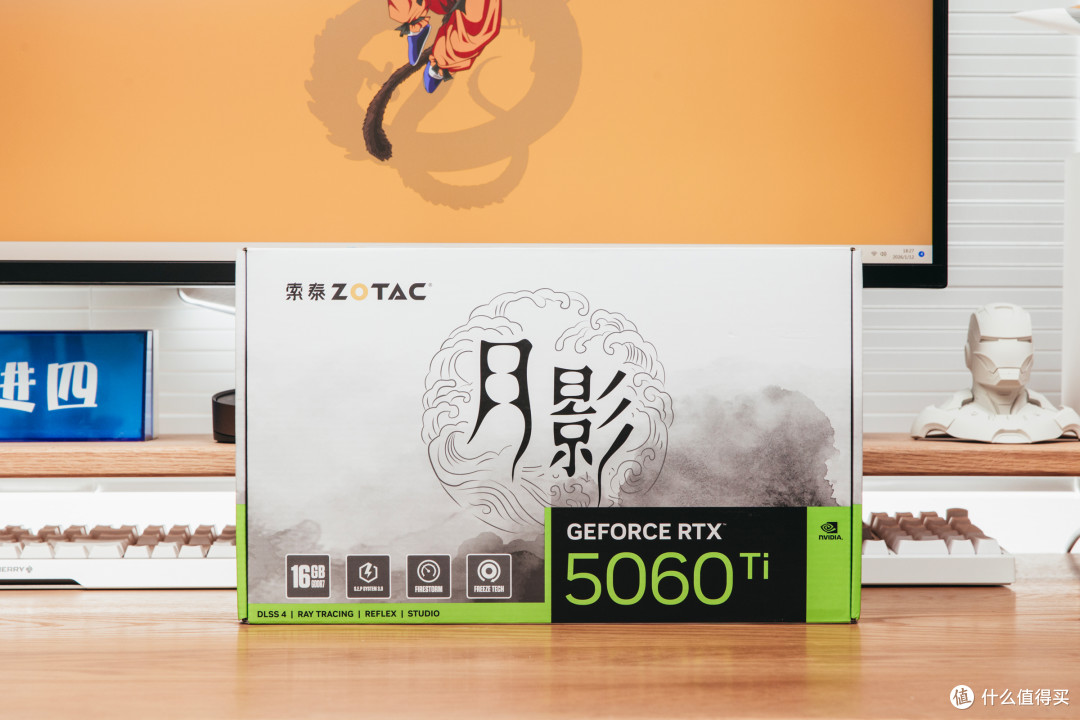

035A8830

UES-Standard对于显卡限制长度为315mm，双槽，所以可供选择的显卡不多，高阶上限也就是5070Ti。

这次选用的显卡是索泰的16GB月影5060Ti，主打一个大显存，作为甜品卡它的颜值也是可圈可点的，相对于月白，我更喜欢月影的风格。

035A8905

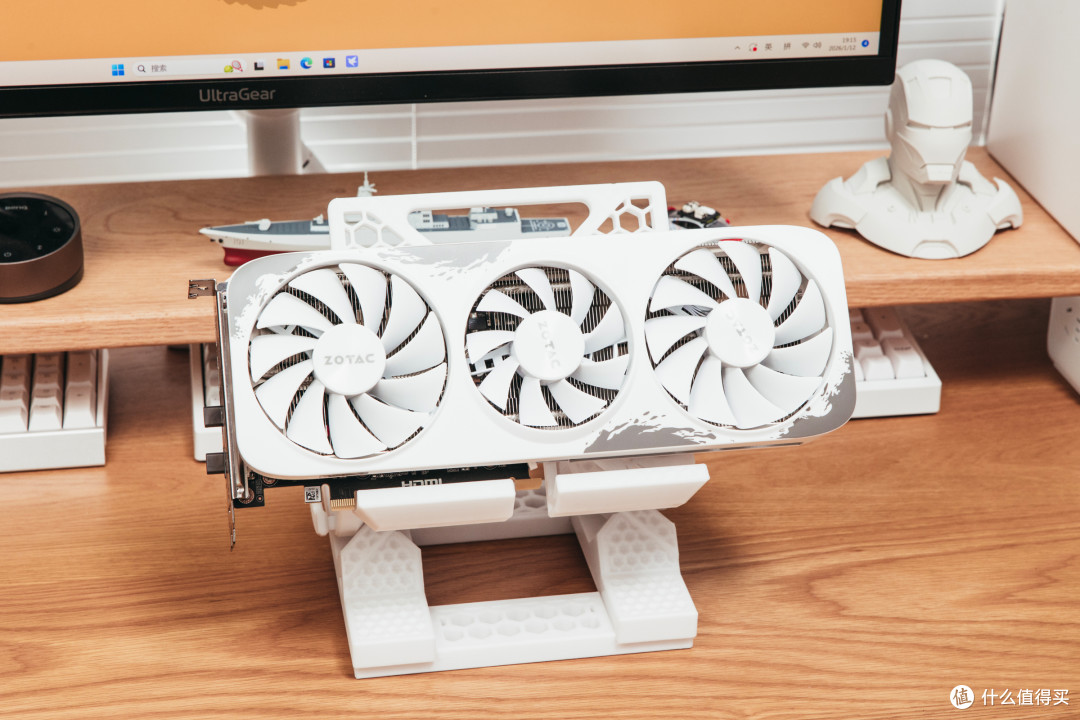

月影和月白设计思路还是一致的，就是颜色和一些细节上做了区分，月影以白色为主，灰色为辅；月白以淡青色为主，两张显卡均为国风风格，同时做了圆润处理。

这张5060ti月影，Bllackwell架构，4608个CUDA核心，最高频率2602Mhz，16G GDDR7内存，在高分辨率下不容易显存溢出，大显存还是有很多好处的。

035A8907

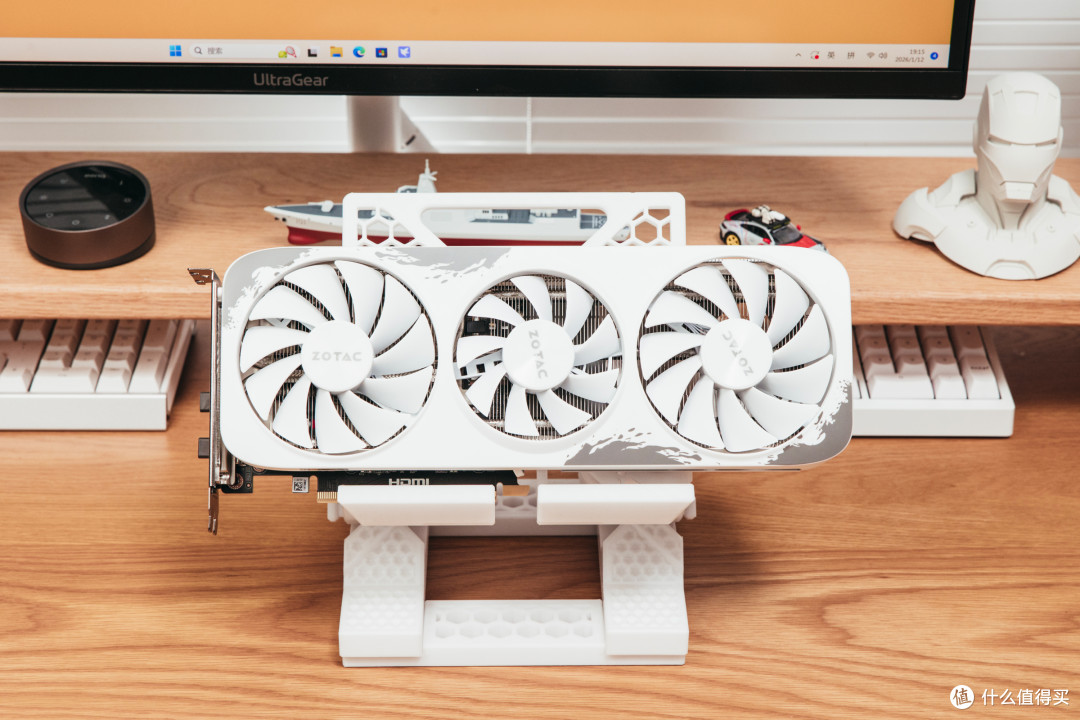

整体主打一个国风水墨泼墨风格，整体很耐看，风扇则是两大一小的组合，也让这张三风扇显卡尺寸做到了不到300mm的长度，非常小巧。

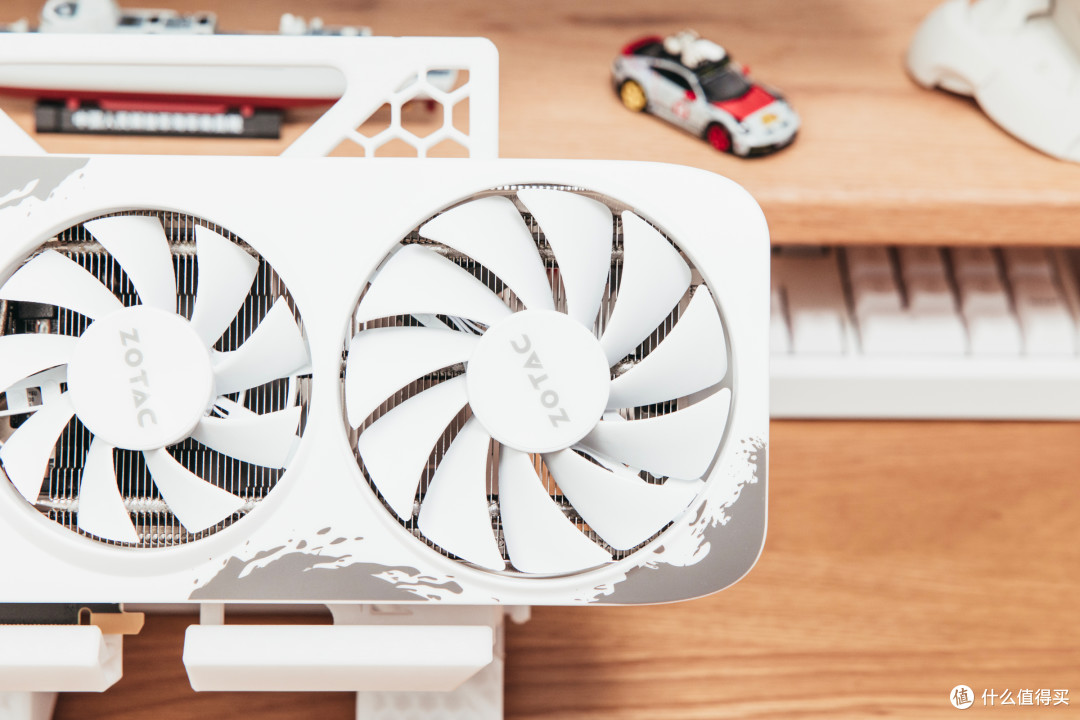

035A8916

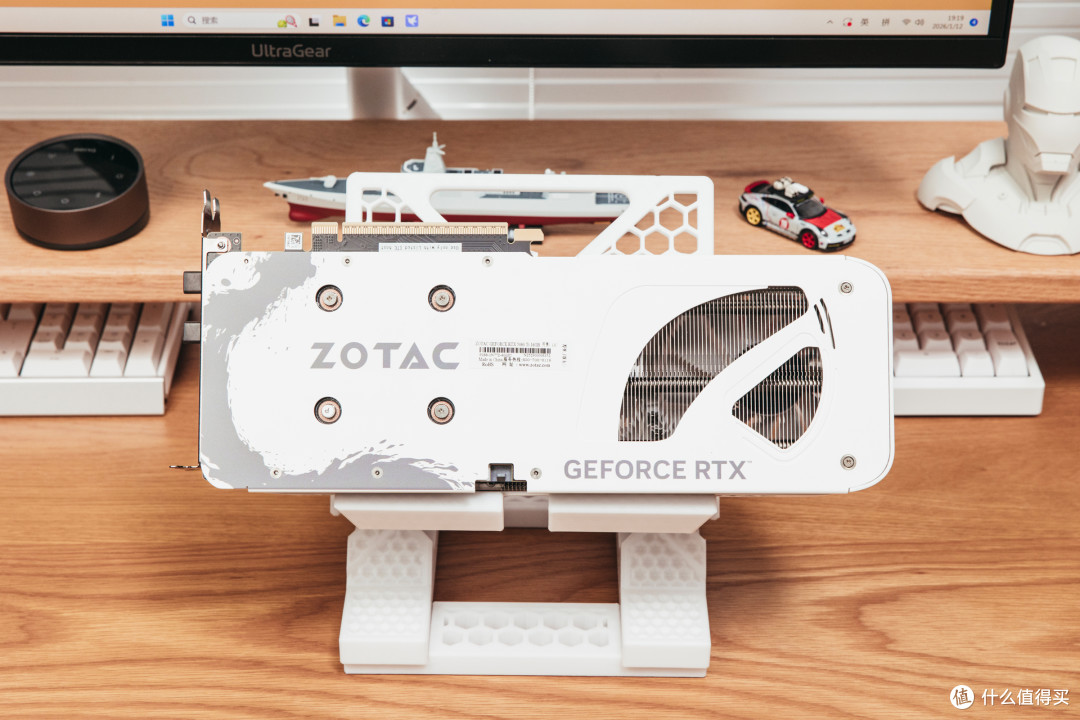

风扇具备智能启停功能，配合冰芯2.0散热系统（包含冰镜导热模组、冰脉3.0复合热管以及散热鳍片），可以更好的快速导出热量。

035A8911

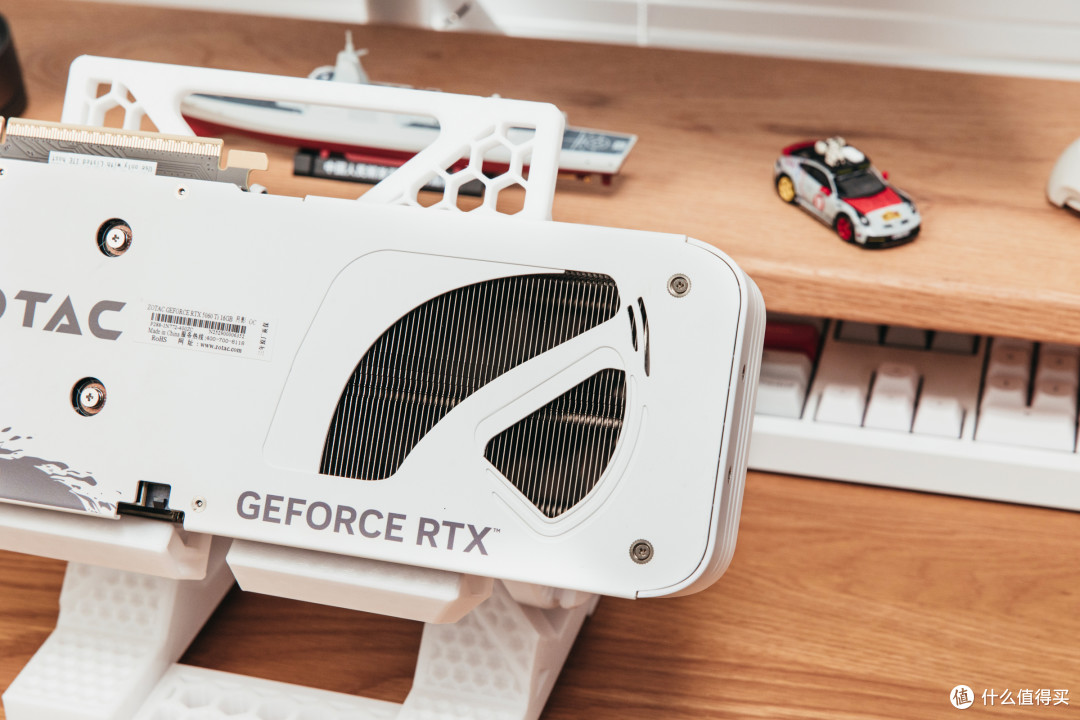

035A8915

显卡背板泼墨范围更大，显卡尾部保留了穿透设计，做了弧度造型，整体比较简约。

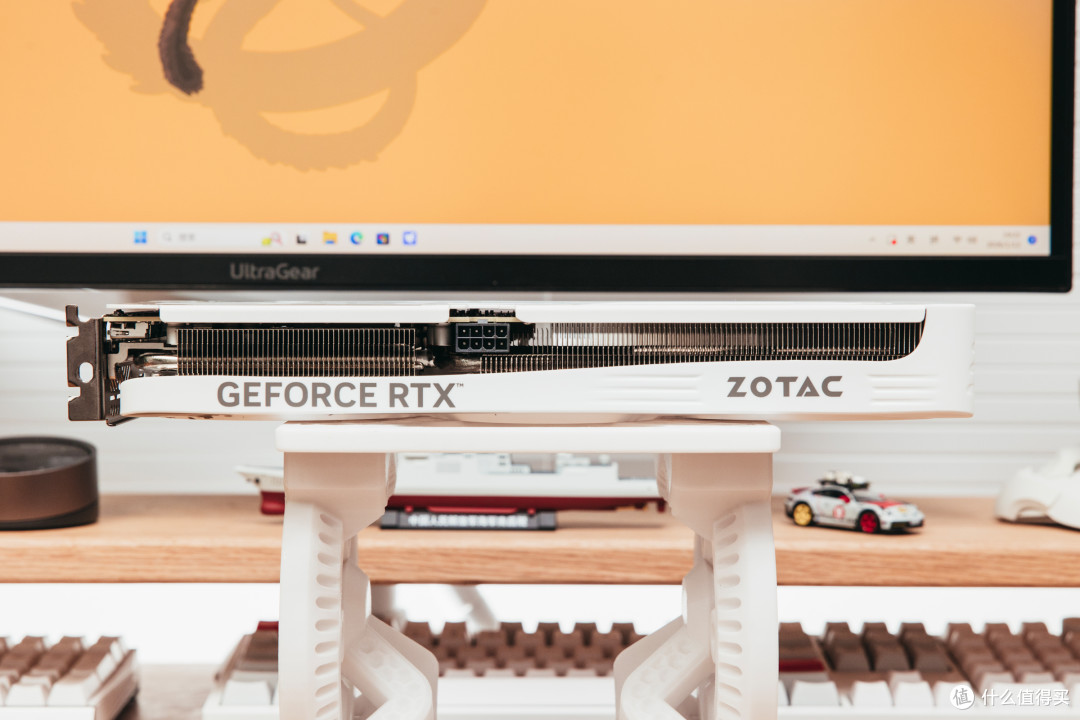

035A8919

侧面一览，具备RGB光效的索泰logo，非常友好的单8pin供电接口，双槽厚度。

035A8909

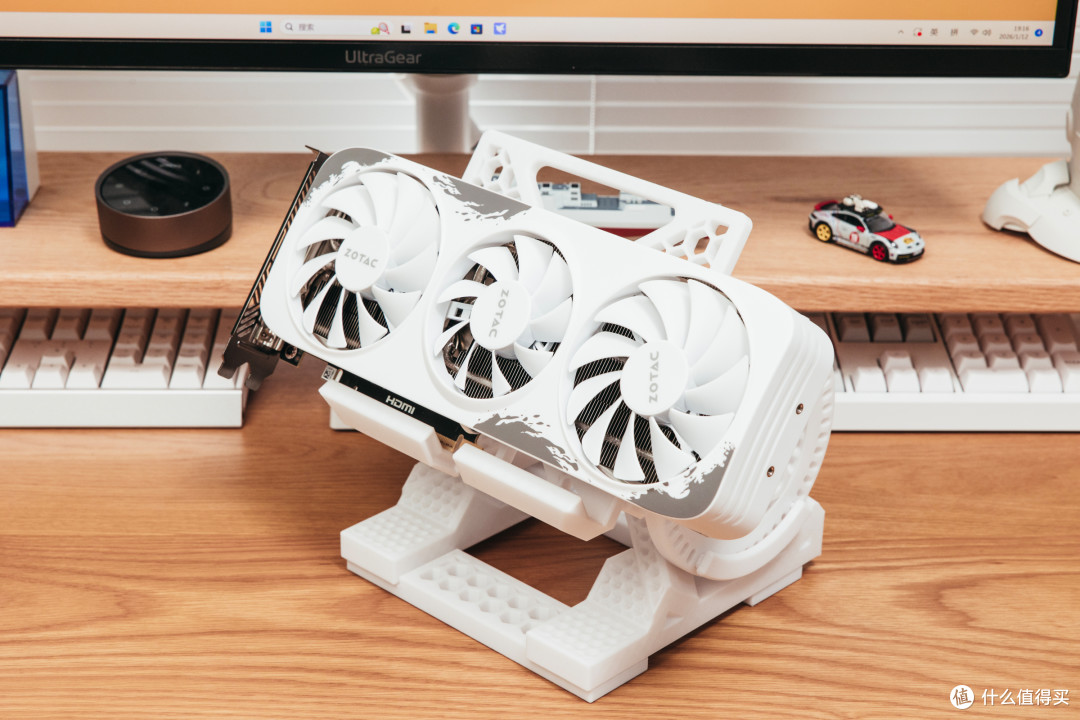

月影这张显卡比较百搭，不过较小的尺寸还是适合搭配MATX和ITX机箱。

035A8841

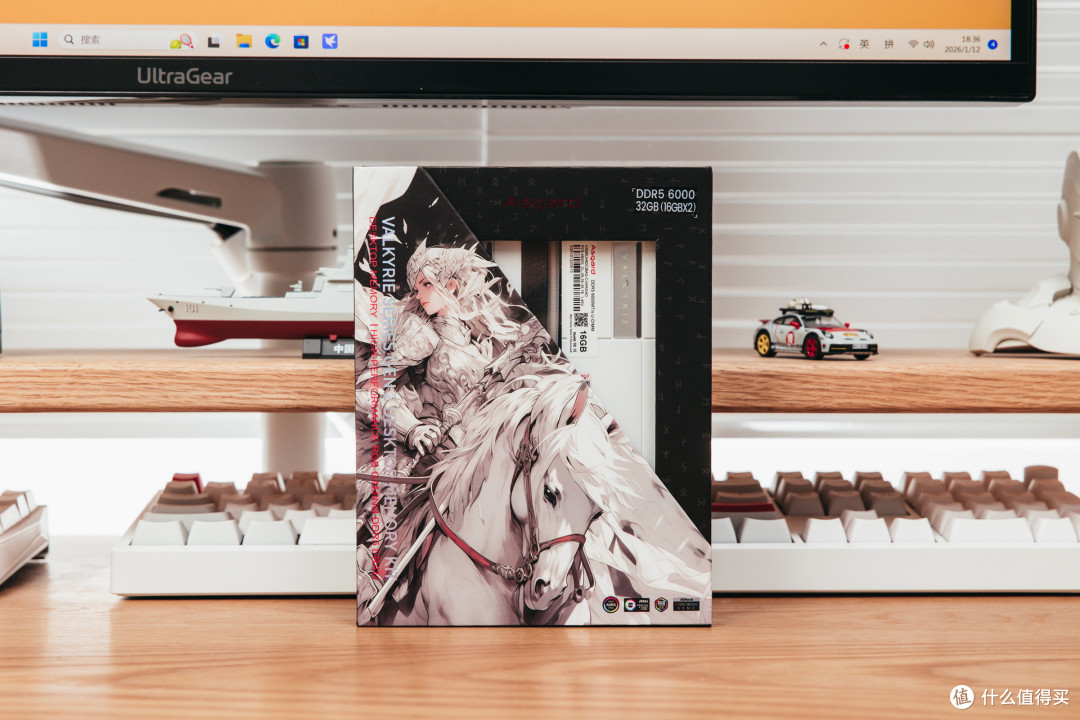

阿斯加特瓦尔基里女武神二代，这套是海力士A-die颗粒，6000 28规格其实也够用，毕竟做到了超低时序，另外也有新M-die颗粒的女武神可供选择。

外观和雷神系列一致，采用了翻盖硬朗外壳设计，主打一个精致和仪式感。

035A8845

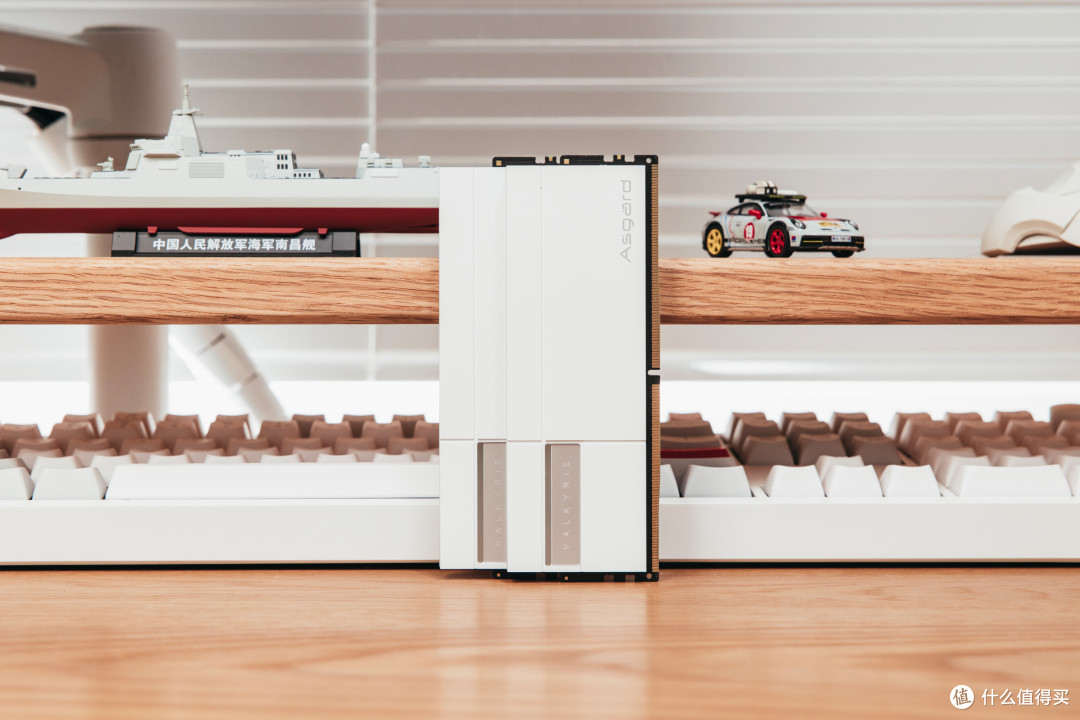

白色款女武神二代采用了立体拷漆工艺，仅有十字线条和嵌入铭牌作为点缀装饰，非常简约。

035A8855

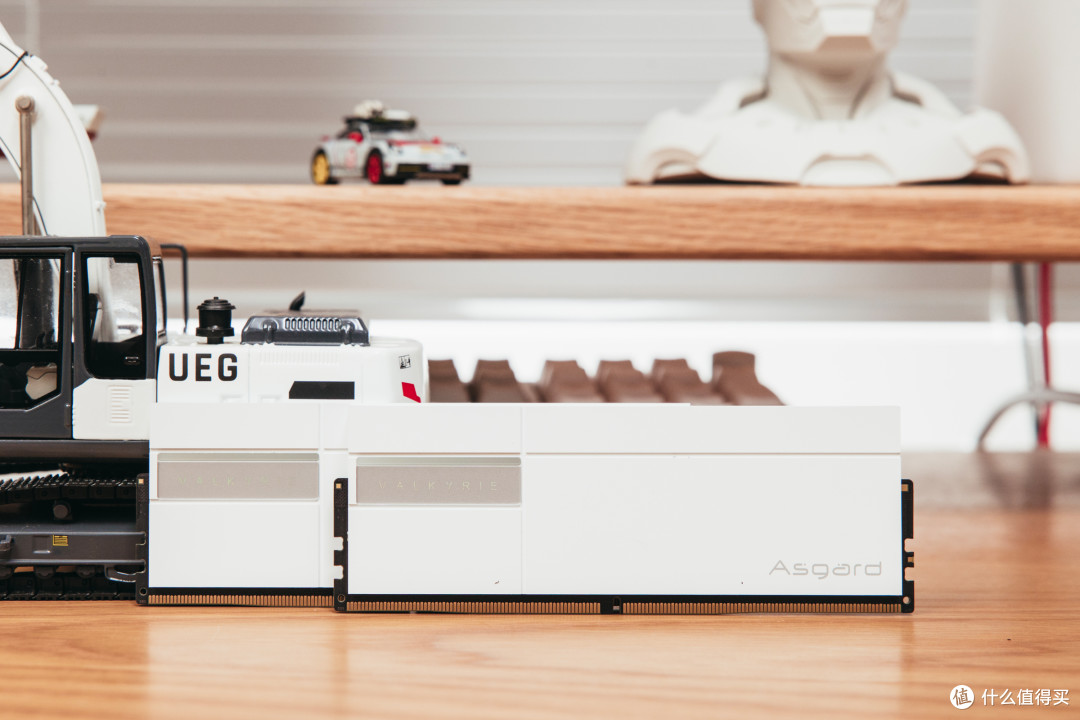

换个角度，可见金属拉丝风格的铭牌，印有瓦尔基里字样，散热外壳厚度达到了2mm。

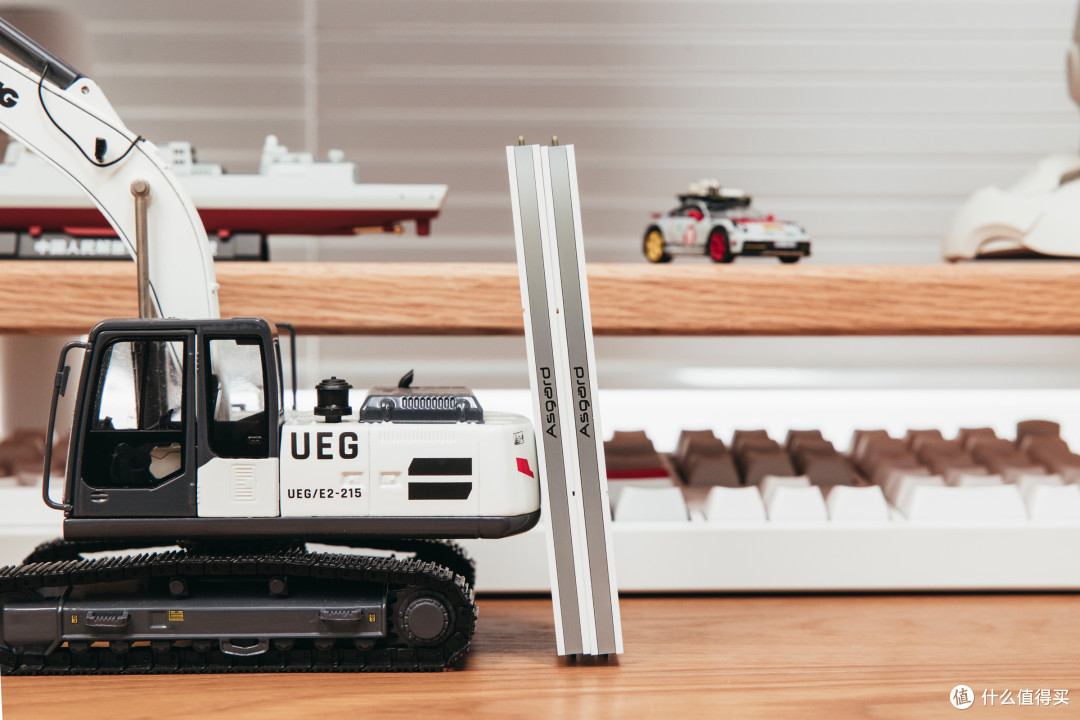

035A8861

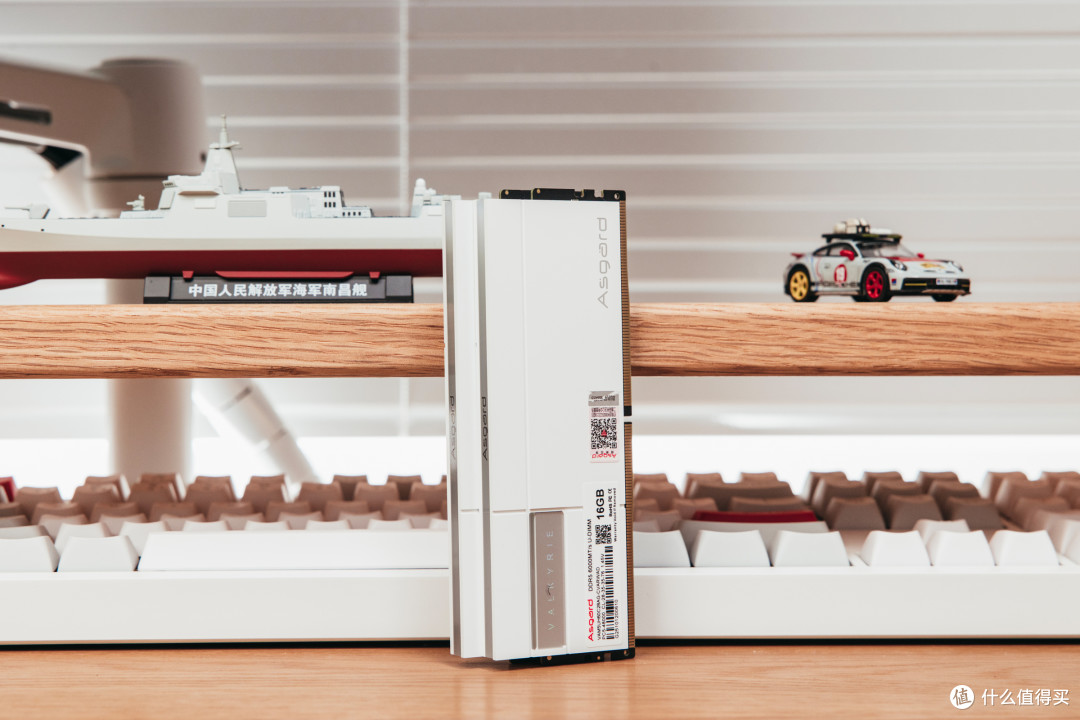

顶部为嵌入式贯穿导光条，内置了8壳独立控制的Amicc灯珠，柔光效果不错。

035A8846

这套内存工作时序为CL-28-35-35-76，工作电压为1.45V。

035A8835

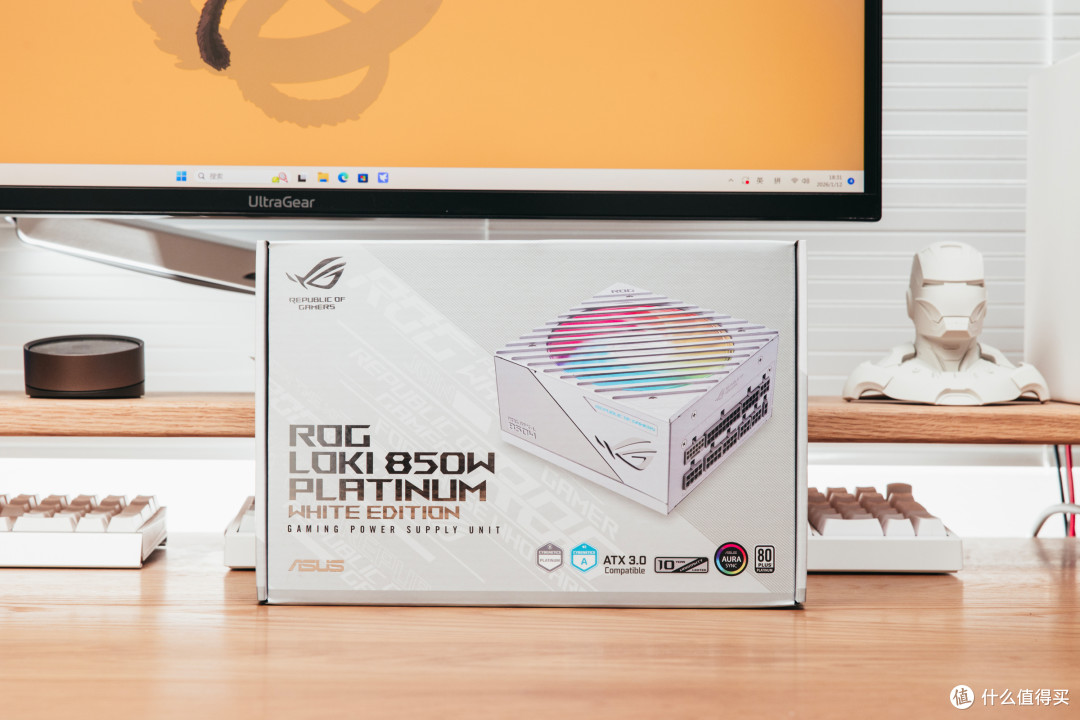

配套选择了一套华硕ROG洛基850W白金 SFX-L电源，目前仅有850W有白色，所以想要ROG全家桶的ITX主机，选择并不多。

它和雷神电源采用了相同的设计，但是少了功耗屏幕。

035A8884

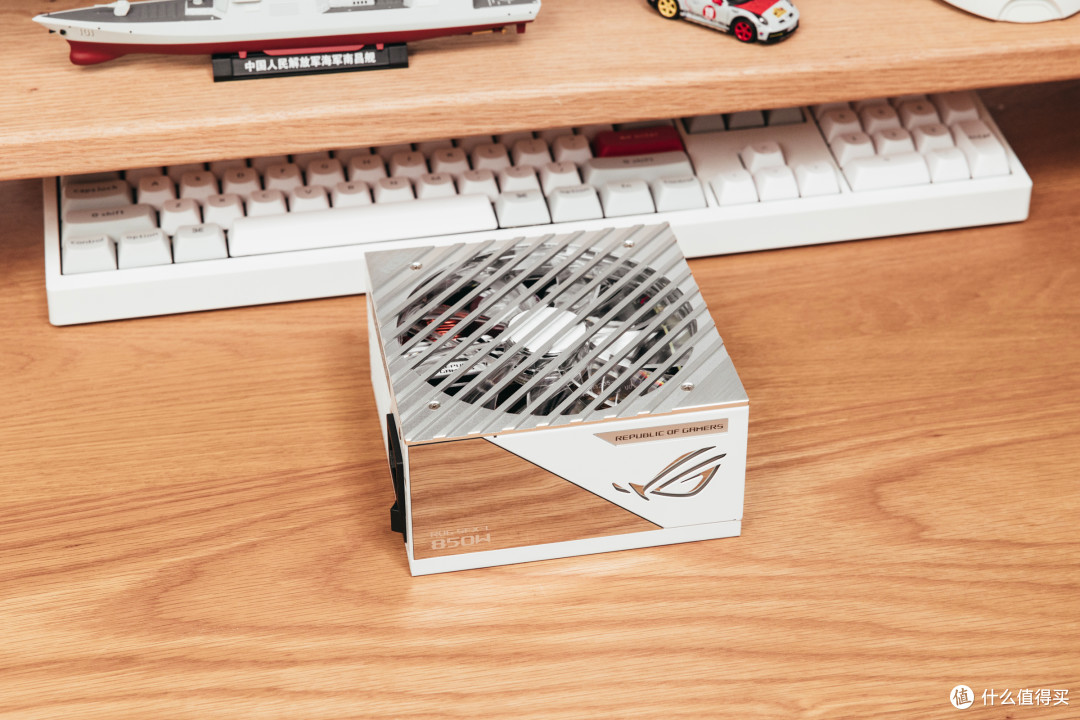

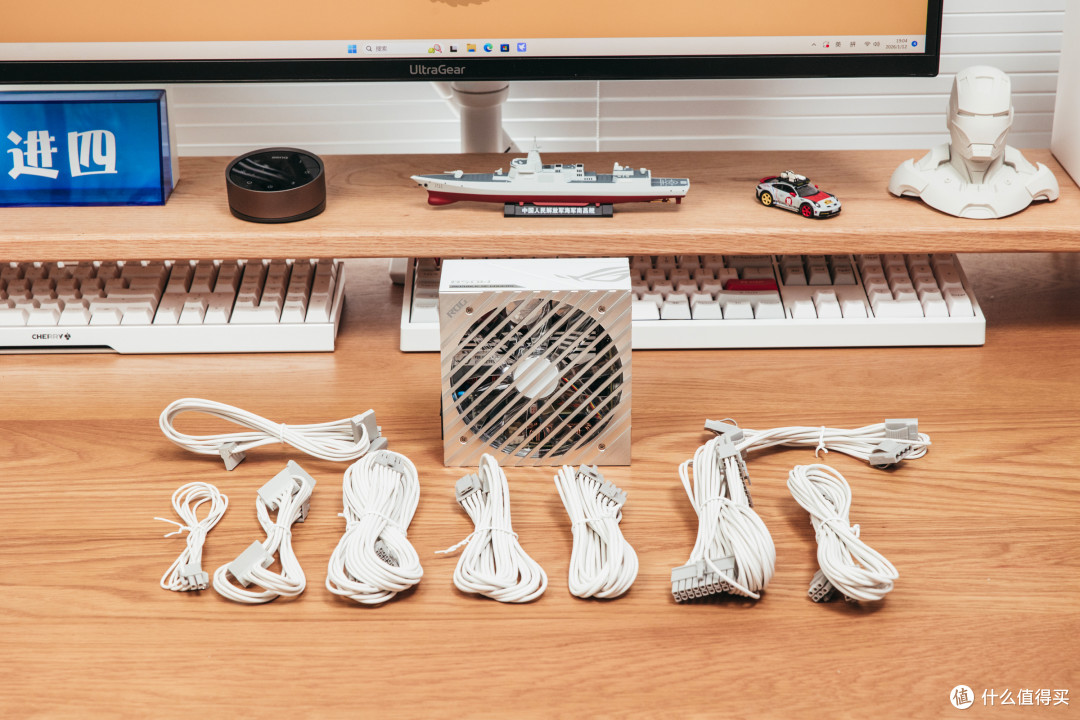

配套线材和雷神以及雷鹰一样，均为细软压纹线，非常好打理。

035A8872

电源整体尺寸为125mm x 125mm x 63.5 mm，采用SFX-L规格，高品质日系电容，通过了白金认证，提供了10年质保。

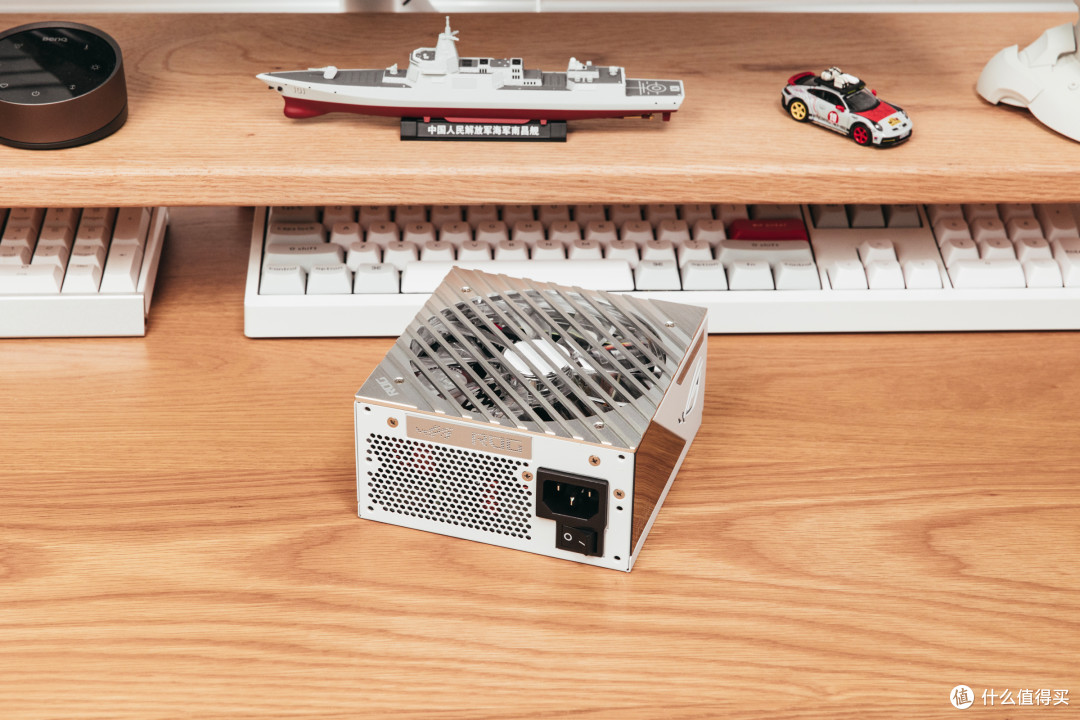

外观上是loki的亮点，铝制格栅显得尤为醒目，棱角分明但是质感非常不错，双滚珠轴承风扇支持智能启停，透明扇叶支持Aura Sync 幻彩背光。

035A8873

035A8894

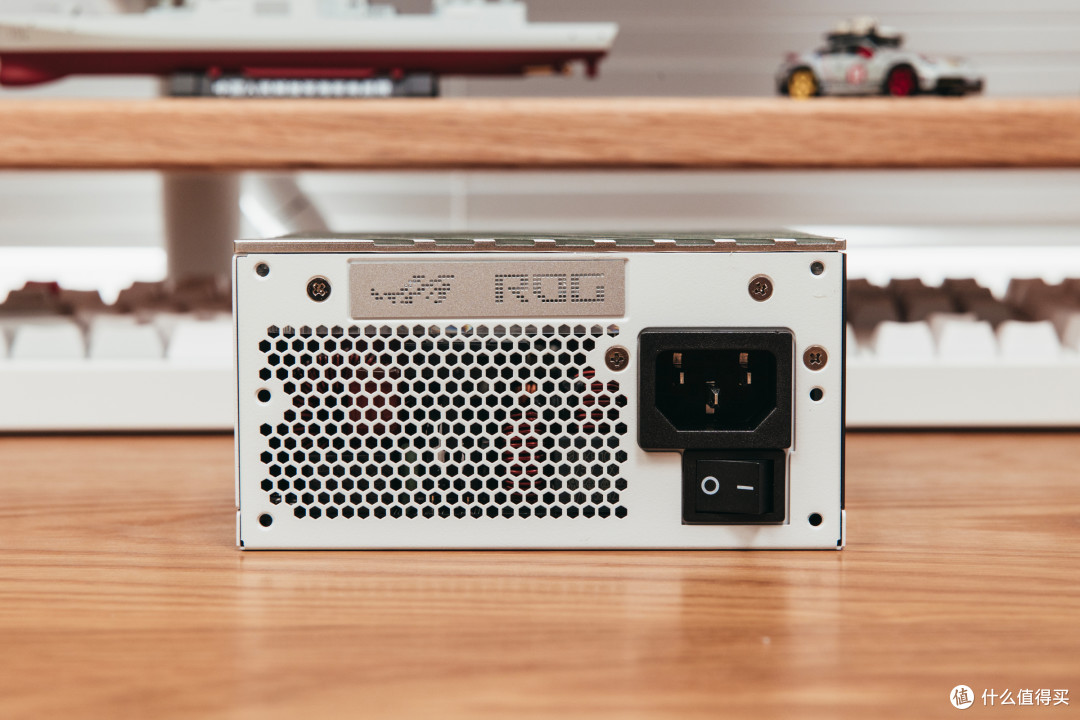

电源本身带有独立开关，上方还内嵌了一块金属铭牌，具备点阵ROG和败家之眼标识。

035A8902

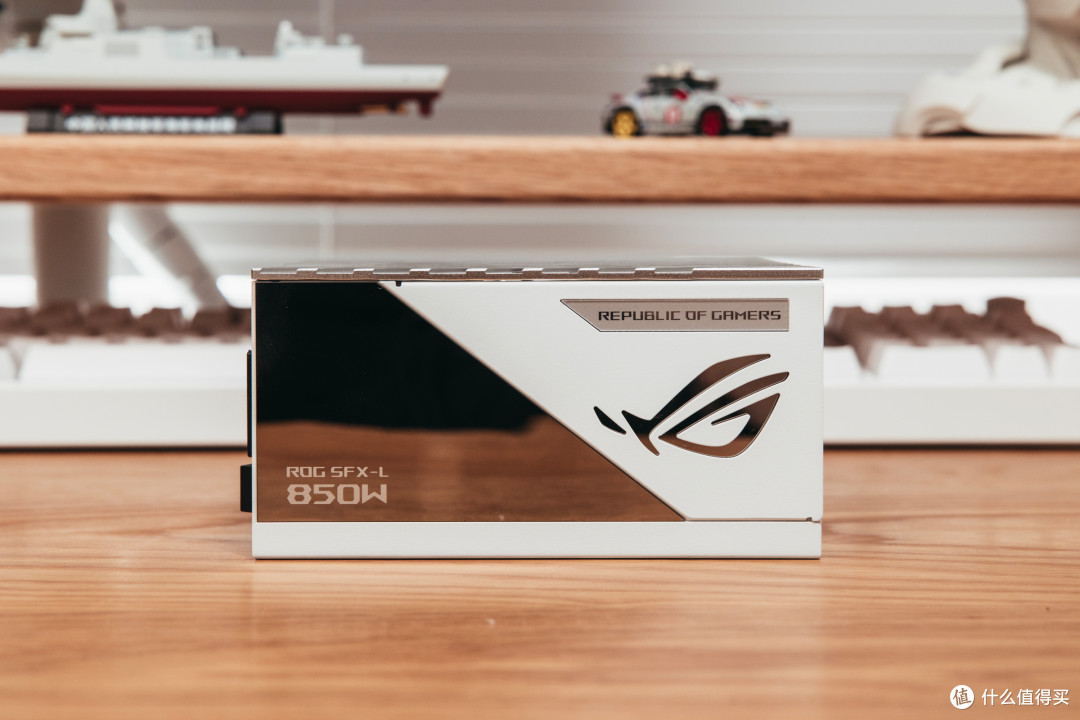

另一面镜面效果非常优秀，这个设计和雷神一样，只不过去掉了内置的LED功耗显示。

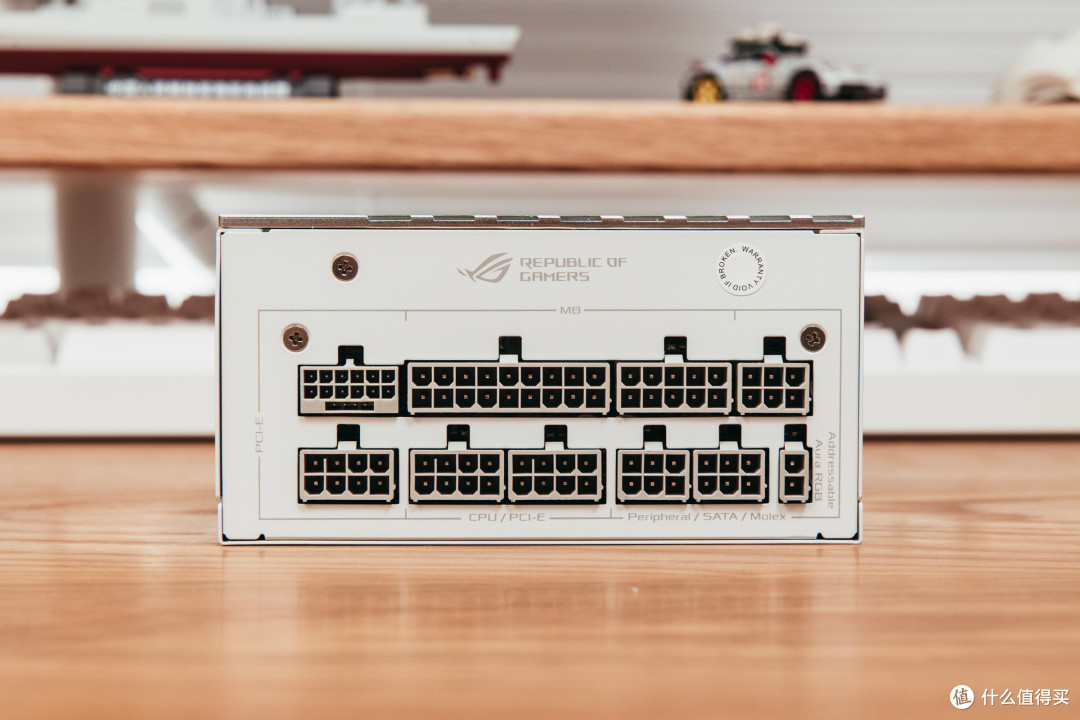

035A8891

整体接口一览，包括了原生12VHPWR线材接口，支持600W最高功率输出，和其他电源不一样的是多了一个Addressable Aura RGB供电接口。

035A8844

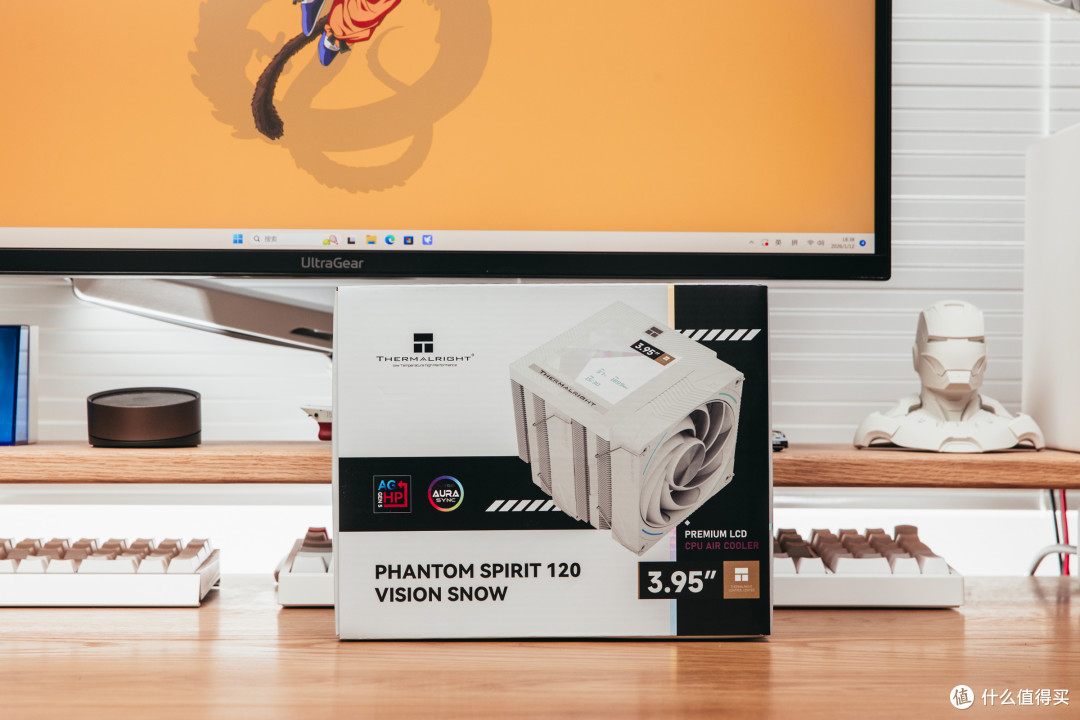

这次方案仅选择了风冷，利民的经典型号Phantom Spirit 120 数显版本。

包装上标识的非常清楚，3.95英寸屏幕是最大亮点。

035A8921

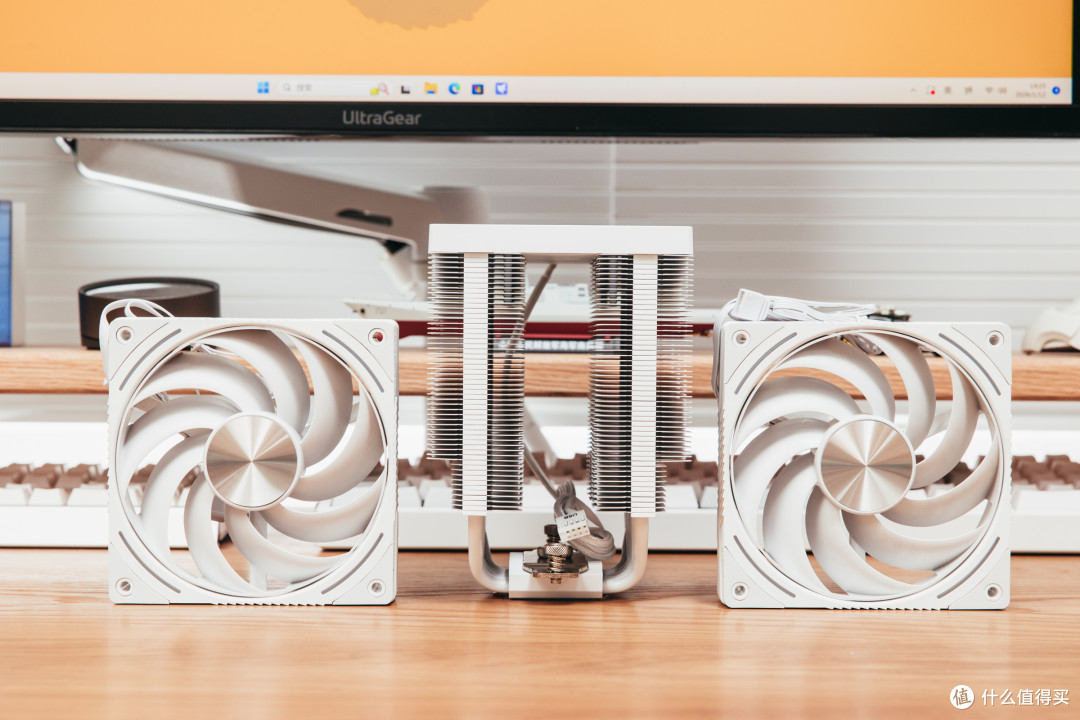

散热器本体和双风扇，风扇本身为性能级别，型号为TL-K12-X28-R9，厚度达到了28mm。

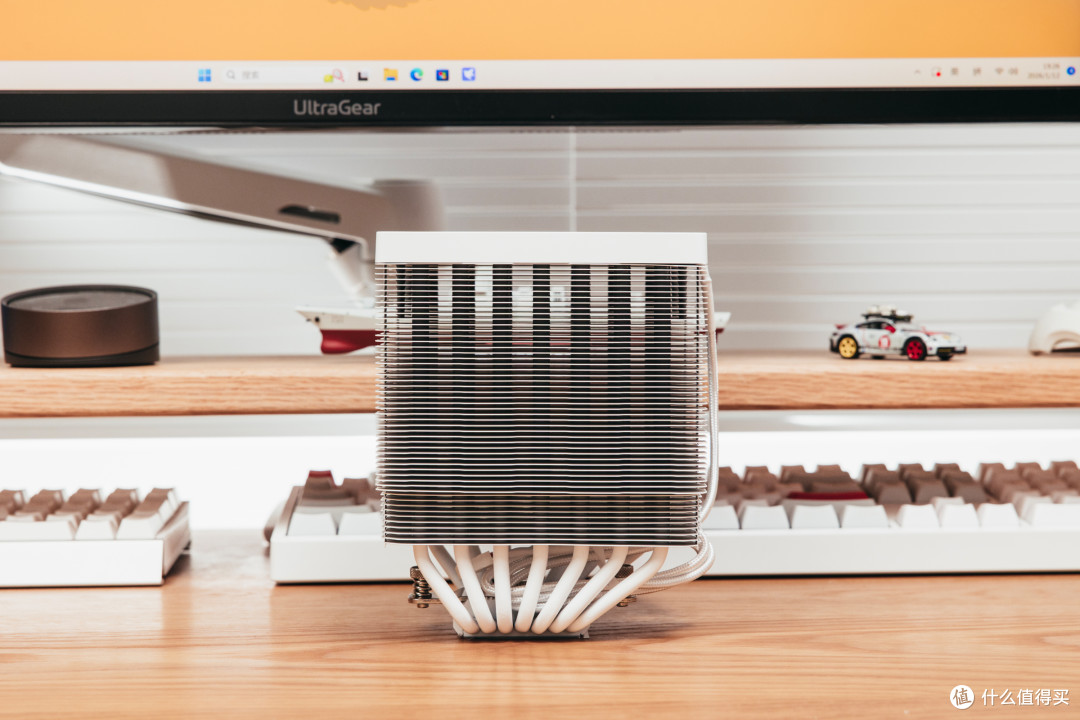

本体高度设计的比较收敛，仅有160mm高度，对于一些较小的机箱兼容性不错。

035A8926

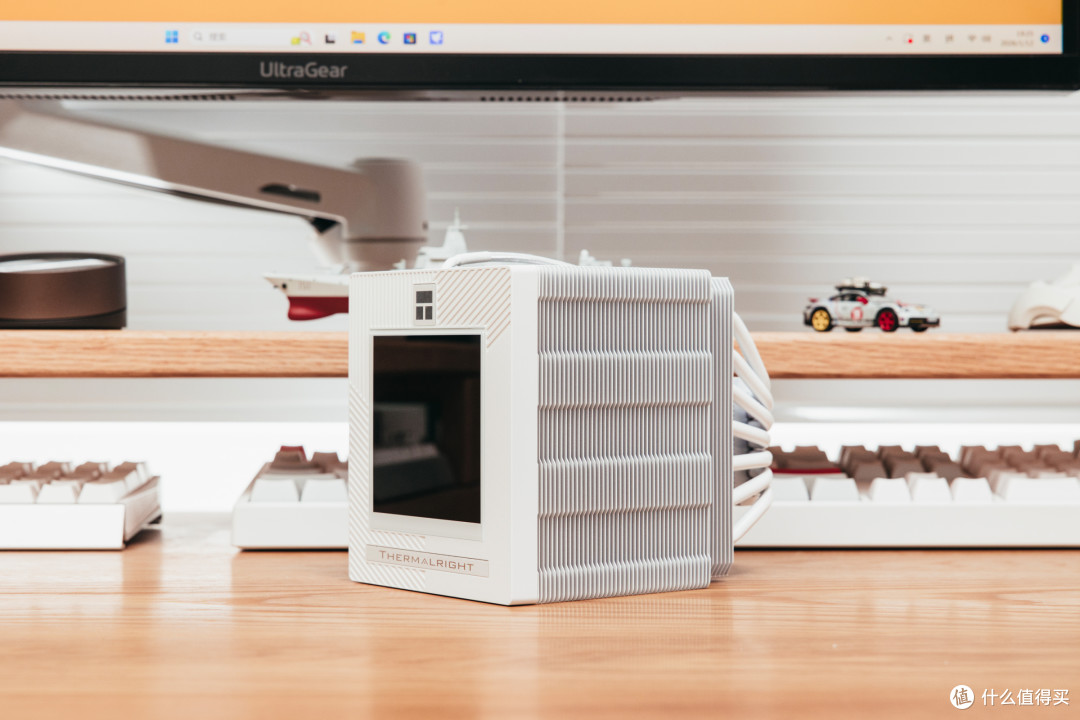

搭配了大面积的散热鳍片，以及底部7根AGHP 5.0逆重力热管，解热能力高达275W。

035A8923

035A8923

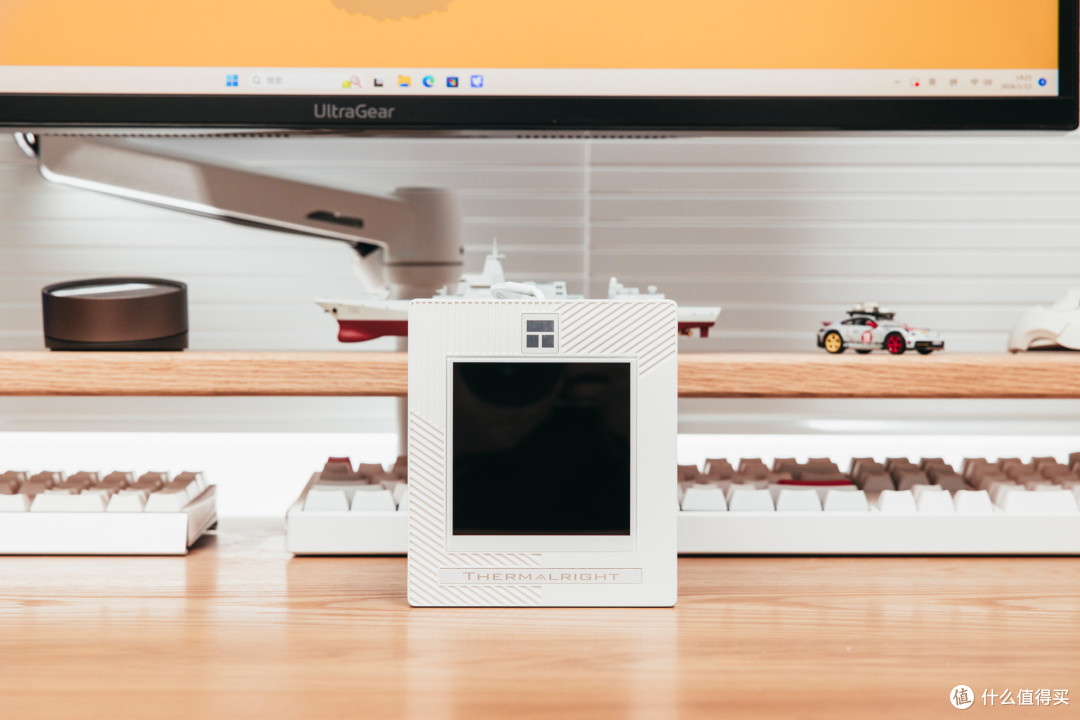

屏幕尺寸3.95英寸，分辨率480*480，顶盖为磁吸方式方便拿取。

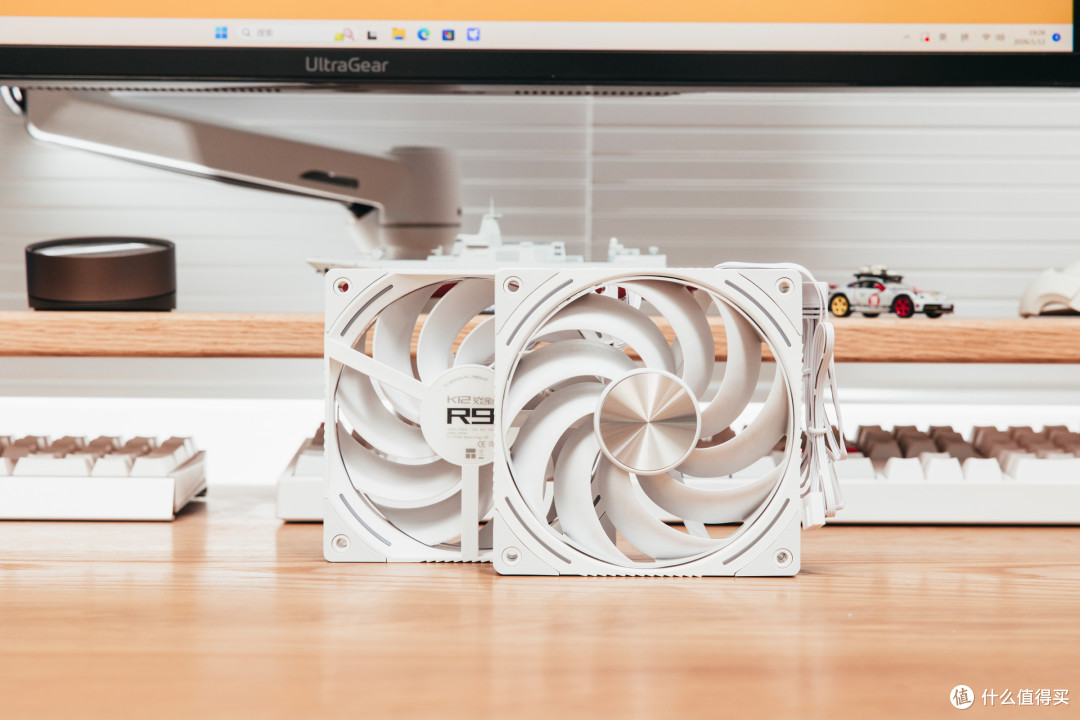

035A8927

风扇扇叶材质为LCP，光效低调内敛，适合不太喜欢RGB光效的用户。

035A8785

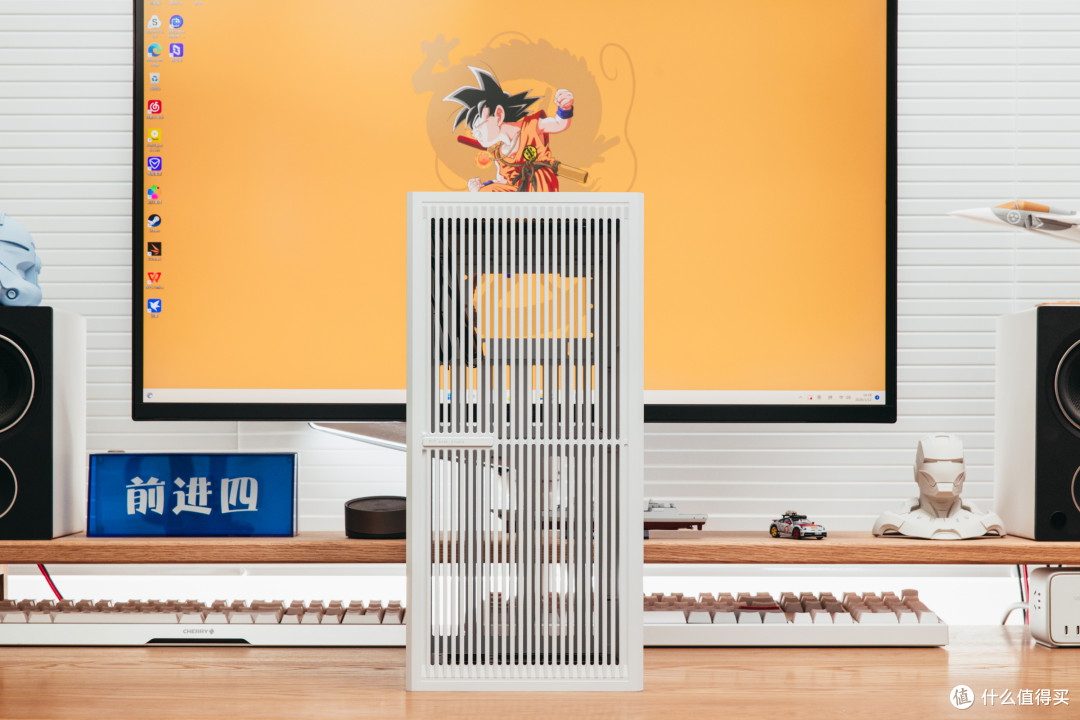

符合UES-Standard标准的机箱，大部分都是垂直结构，但是A4的垂直版不符合显卡直插的要求。

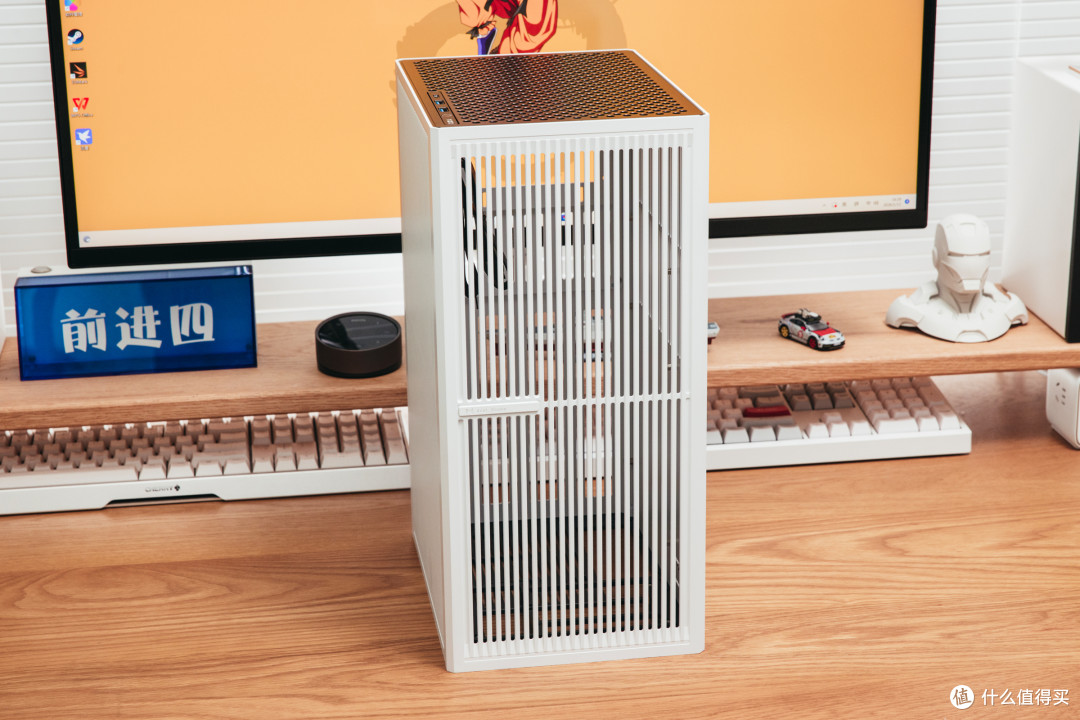

我关注Acat Z1这个机箱也很久了，这次刚好符合UES-Standard标准，干脆直接加入装机计划。

035A8786

035A8791

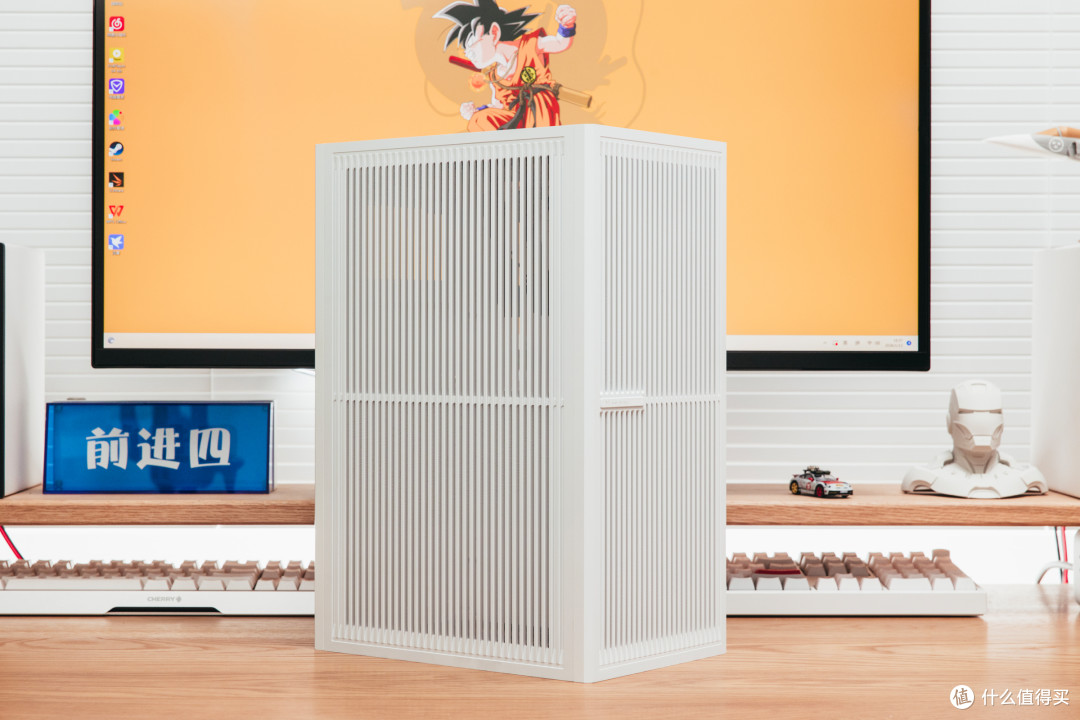

这个机箱是全铝CNC，而且少见有全白型号，唯一美中不足的是顶板是黑色。

Acat Z1其实和它家的ONE共用一个箱体，只是内部结构做了较大改变，而Z1就是一个MATX机箱，但是如果想要最好的空气流通效率，我建议做itx主板和atx电源，这样电源可以侧装，顶部的散热通道就预留出来了。

035A8792

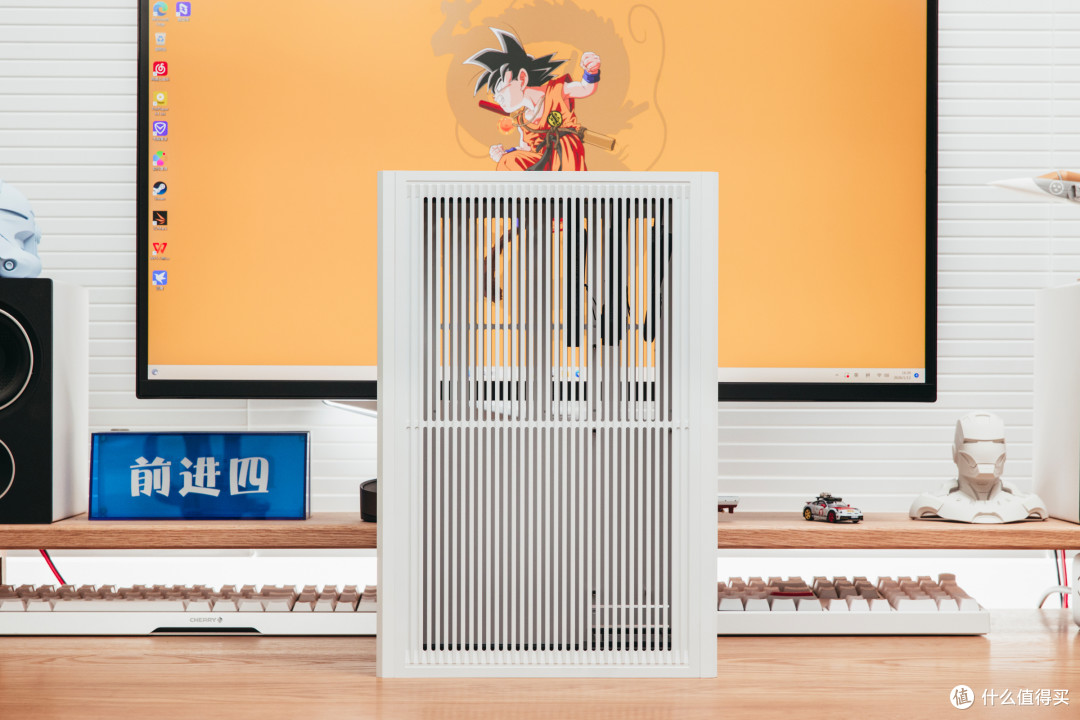

整个箱体全镂空设计，所以灰尘可能需要经常打理，比如大功率吹风机就是个不错的选择。

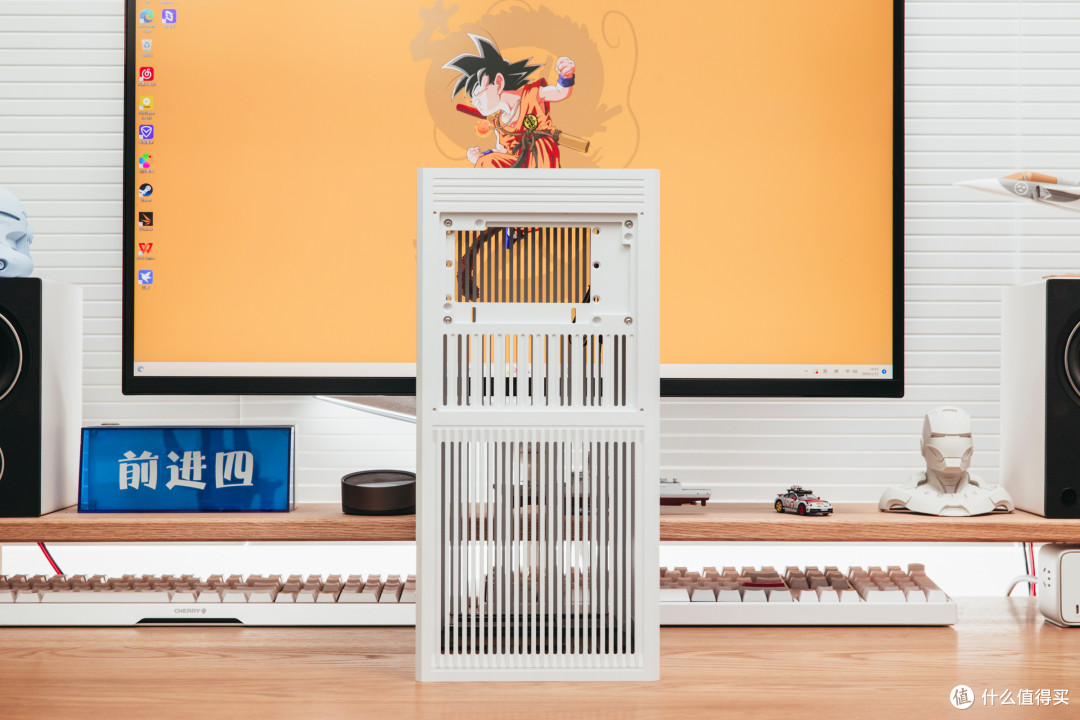

箱体尺寸不含底座为183 x 250 x 390mm，投影面积仅为0.045㎡，符合 0.06 ㎡以内的硬性标准。

035A8795

035A8811

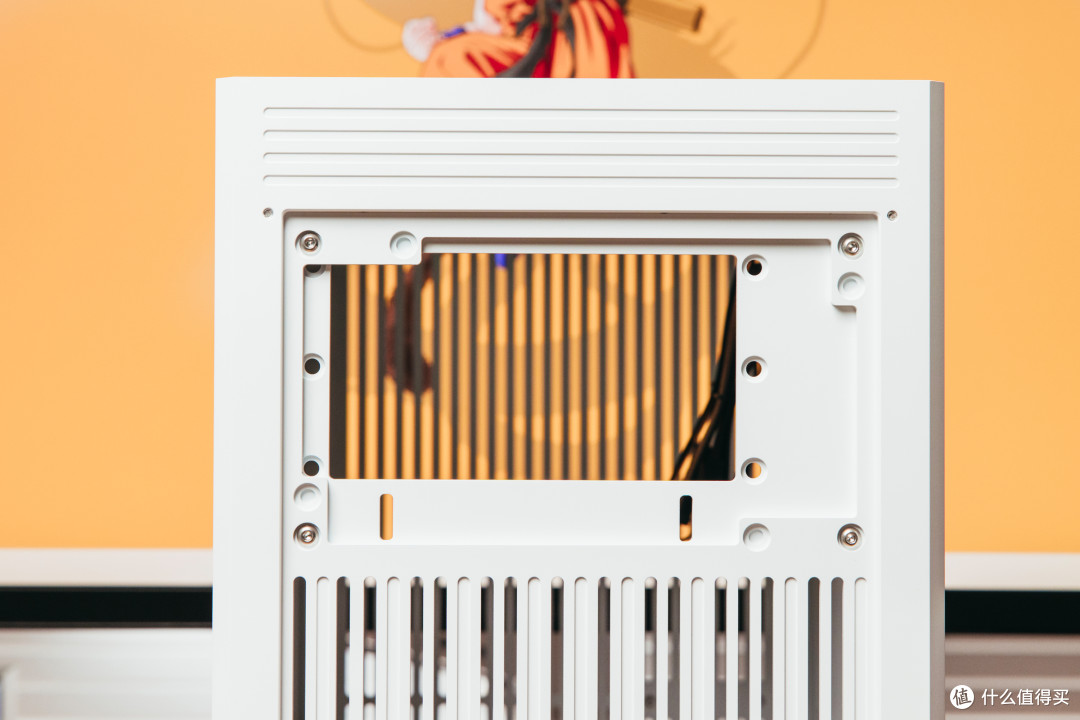

箱体背后一览，电源仓做了一个拆卸旋转结构，使用ITX主板的时候可以将电源旋转，侧装电源。

035A8789

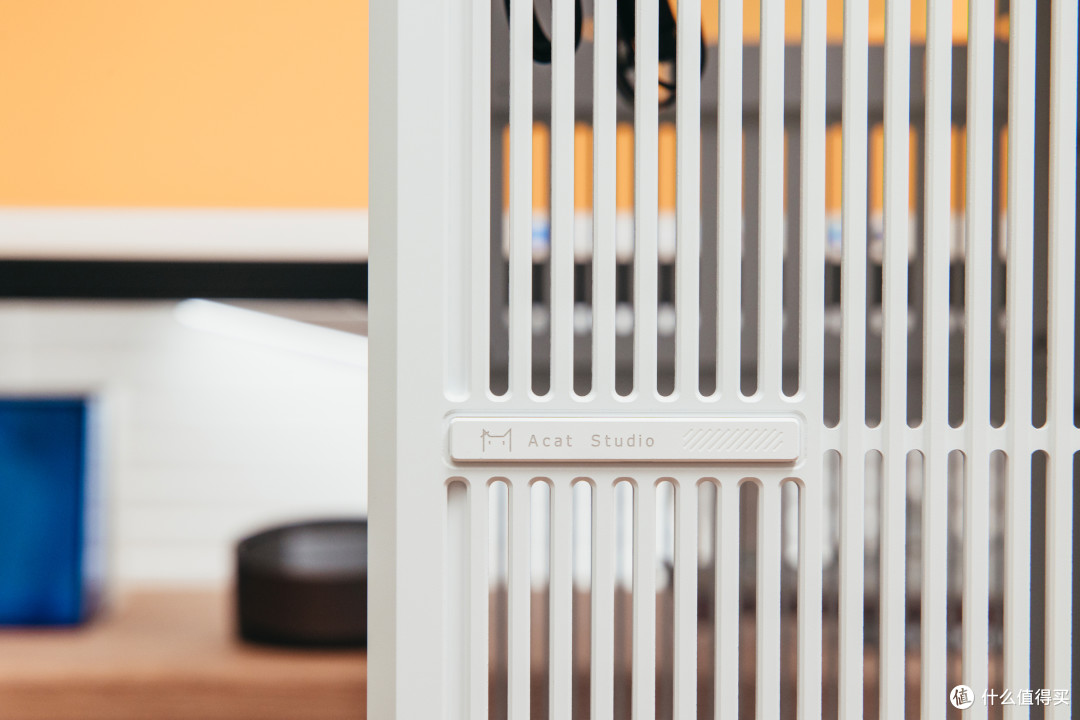

箱体标签，很好看。

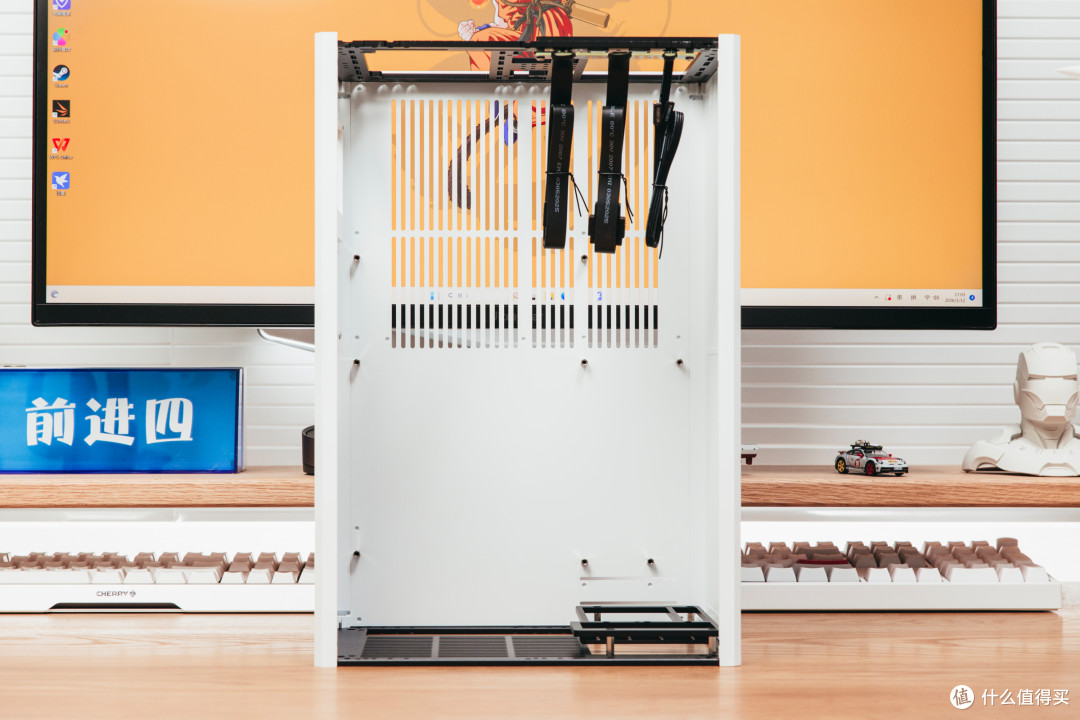

035A9051

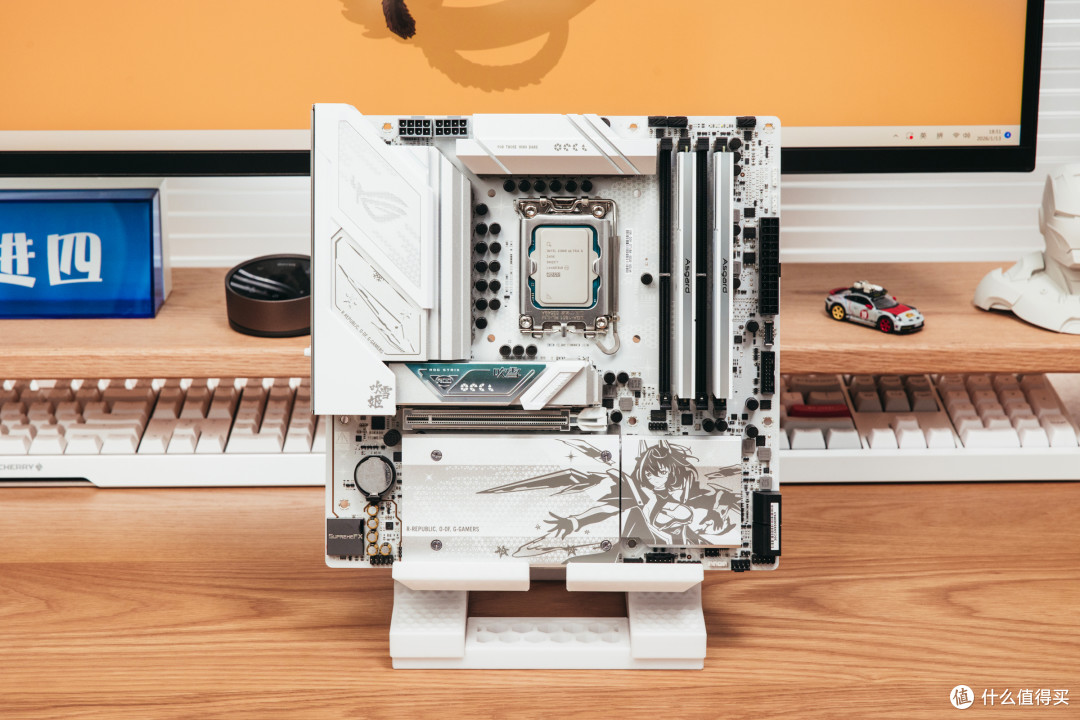

内部结构，非常简单，基本没有理线结构，所以很考虑手法，我自己做的也不是很好。

035A9051

处理器、内存和固态就位。

035A9069

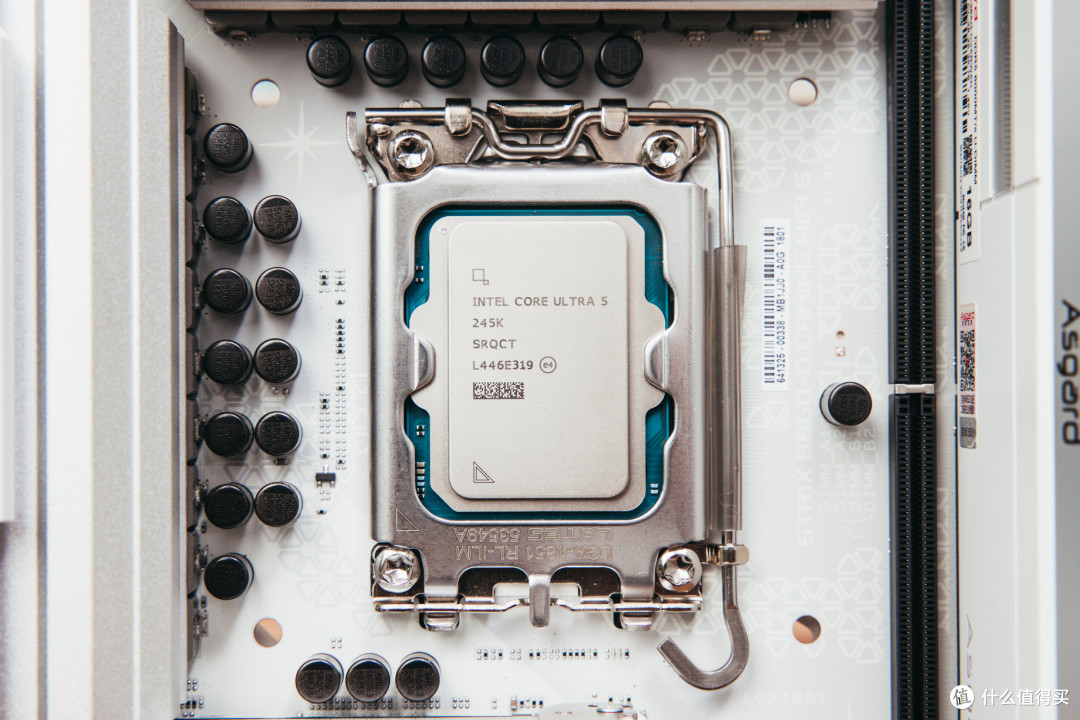

用的原装扣具没有替换第三方扣具。

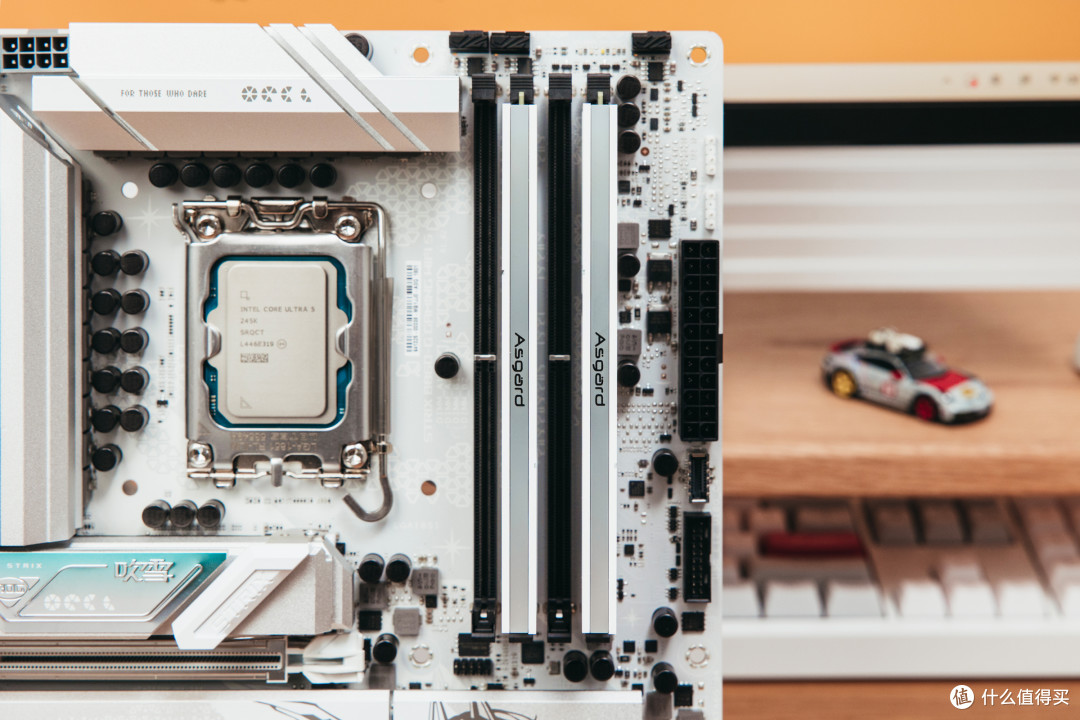

035A9056

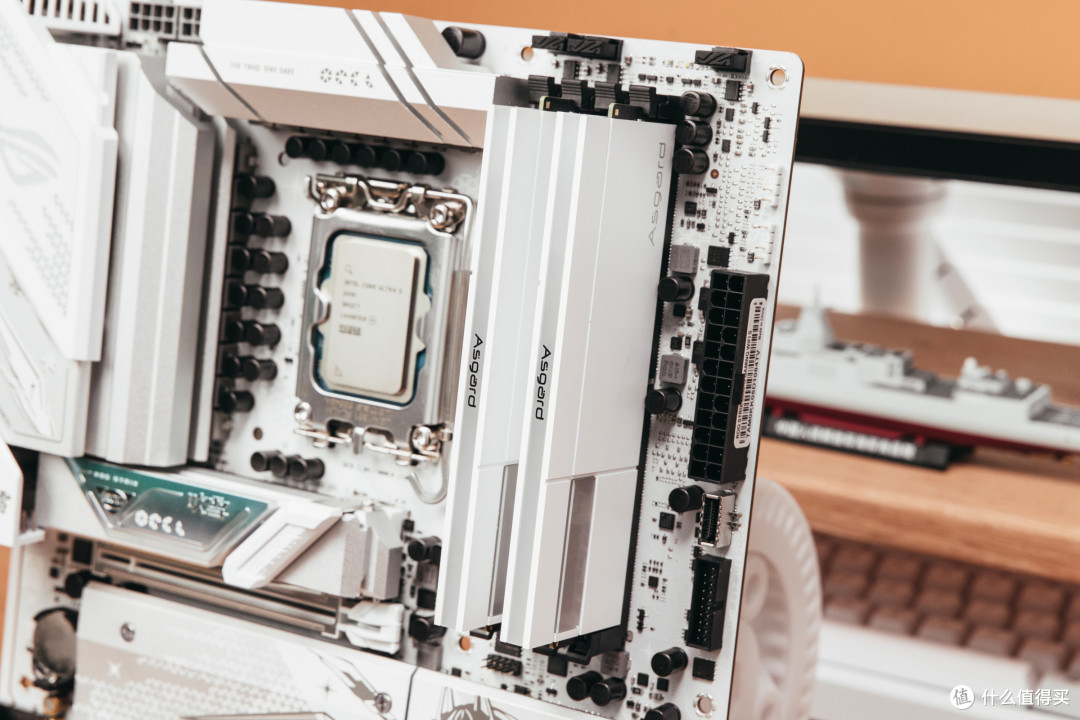

035A9061

阿斯加特女武神二代颜值还是非常高的。

主板上机箱有一个问题浮现，那就是风道。

UES-Standard对于风道有一个要求，除了垂直外还要求下进气上出风。

那么散热器的安装方式或者风扇需要进行一个调整，我原计划是用两个反转风扇替换散热器自带风扇，然后用另一个反转风扇从底部进气，顶部增加一个正常风扇排风，为了照顾显卡的长度，顶部的风扇选择了12cm的薄扇，这样后面就算换显卡，也能支持到最长330mm的显卡，很多品牌的5080显卡也可以做到这个长度。

035A9073

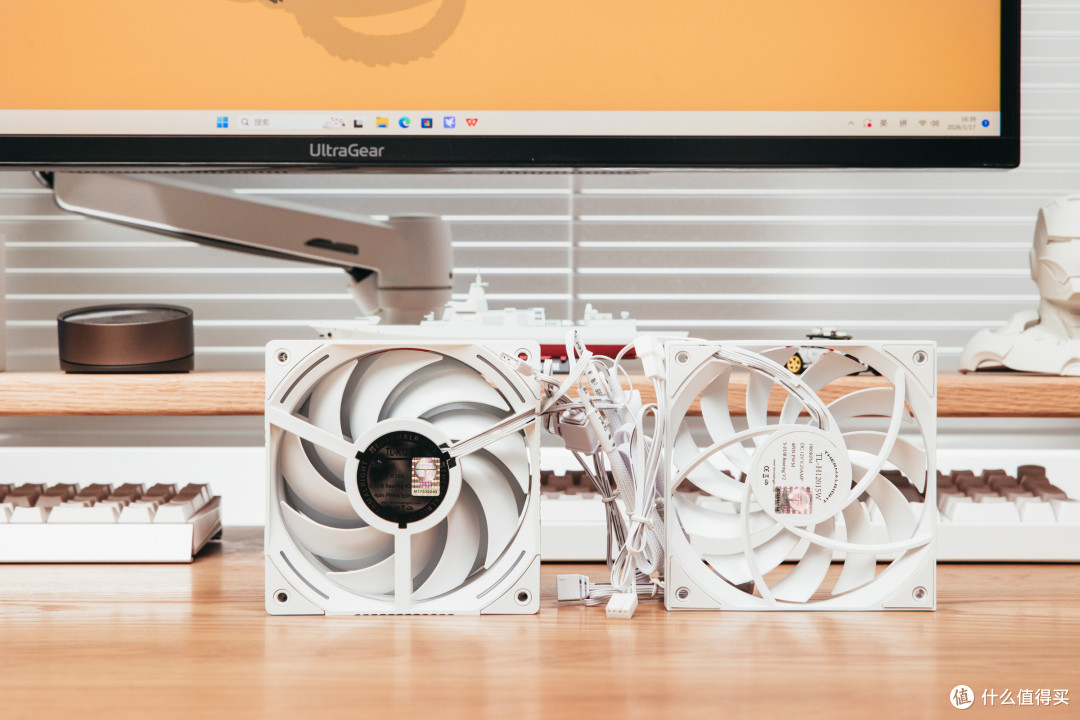

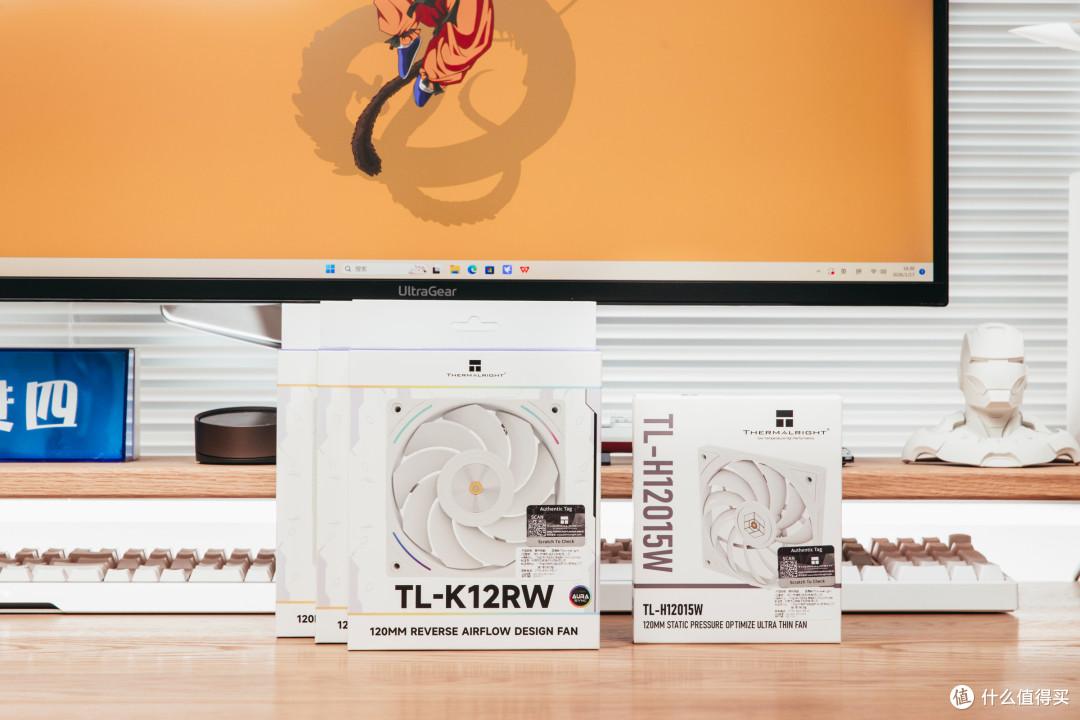

初选了三把TL-K12RW反转风扇和TL-H12015W薄风扇。

035A9079

035A9080

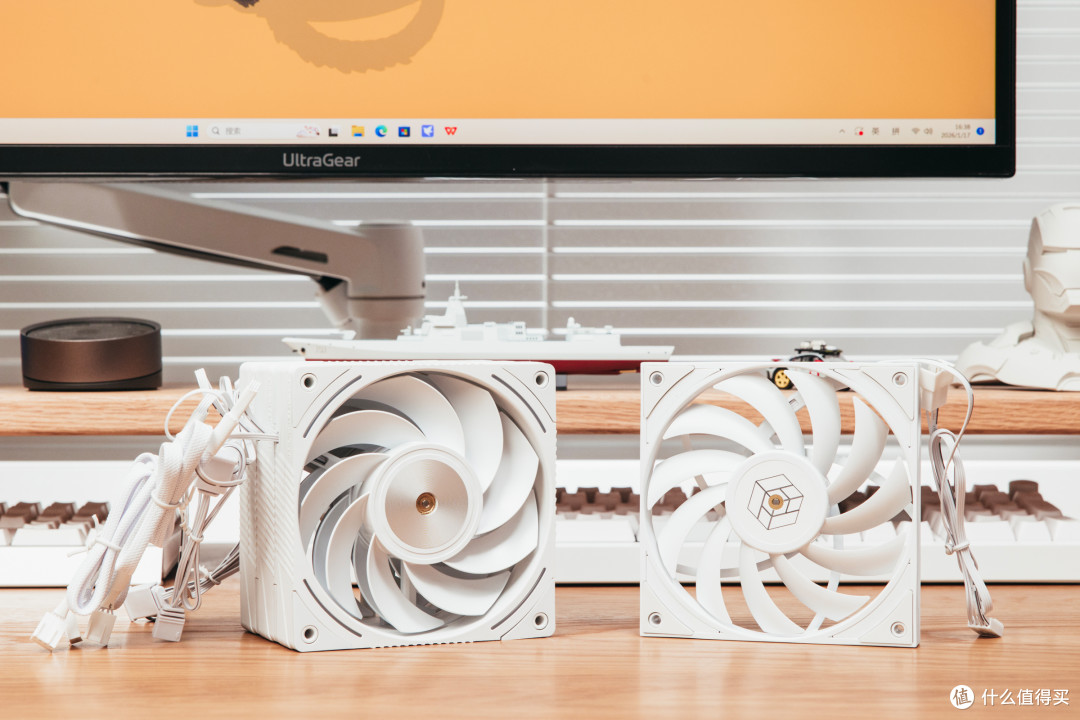

TL-K12RW也是一颗性能风扇，S-FDB V2.0轴承，采用了三角对称背框设计，增加了23%有效出风面积，以及20%结构受压强度，风扇转速最高2150RPM，运行噪音≤27dB(A)。

TL-H12015W薄扇的转速会低一些，最高转速为190RPM，噪音≤28.4dB(A)。

一开始也确实这么做的，但是后来想到了一点，无论是塔式风冷还是水冷，风扇吹风散热要比吸风效率更好一些，那么其实有个更好的解决方法，那就是散热反装。

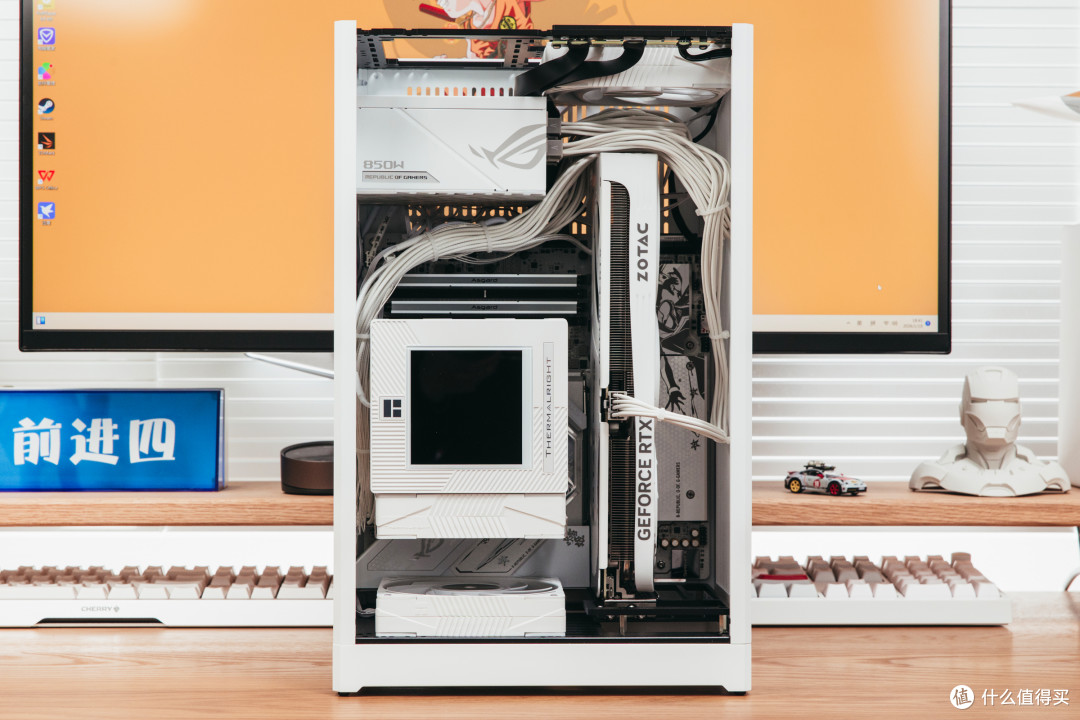

035A9100

这样无需更换风扇，最底部一颗反转风扇和底部反装的散热器原先风扇构成了很高效的进气风道，这里顶部装的是另一颗厚风扇，毕竟这张显卡长度控制的还不错。

另外电源也做了反装，意味着电源风扇也承担了一定吸气任务，通过电源尾部排出热气，这个是做了一定牺牲的，电源注定要吃处理器的尾气。

这里第一次理线做的不是很好，同时侧面如果侧透并不好看，所以我直接掏出了建模软件，准备3D打印一个挡线镂空板。

035A9108

035A9110

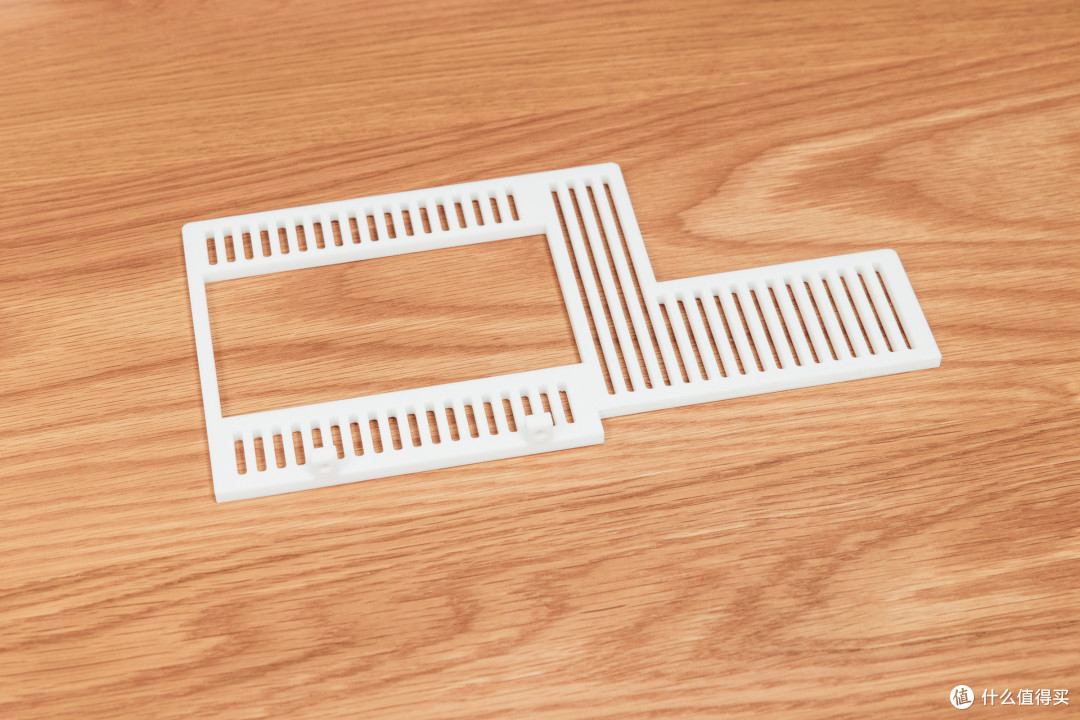

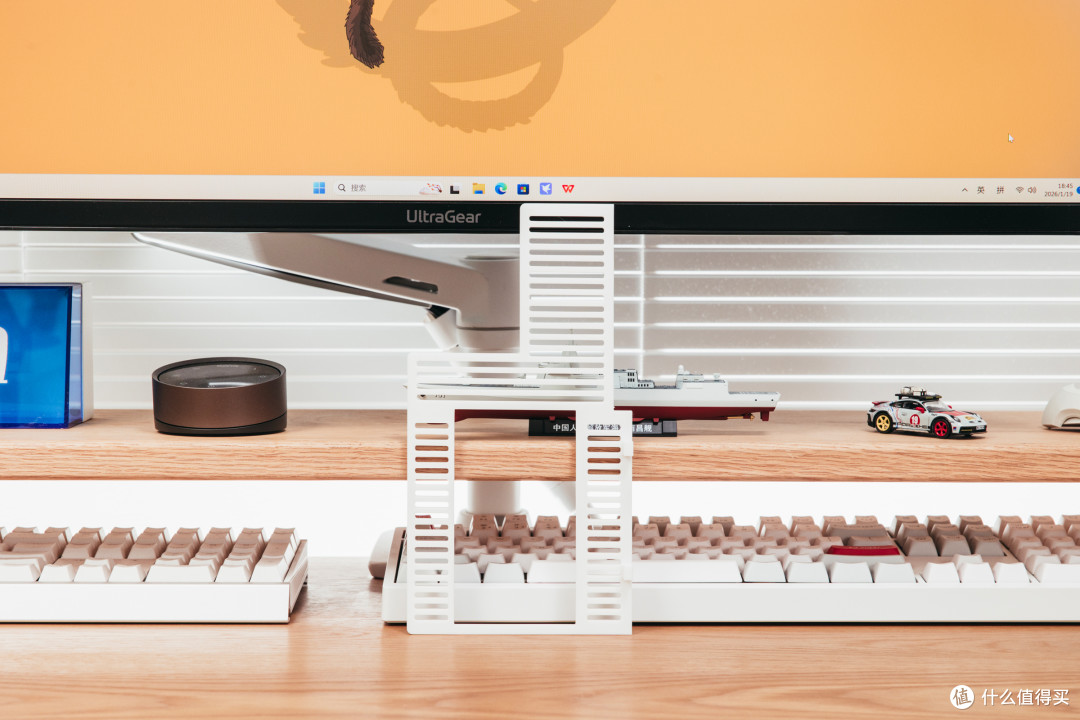

第一版是这样的，为了顺应机箱本身的造型，同样做了垂直孔洞，但是感觉这样效果不是特别好看，于是重新建模打印。

035A9489

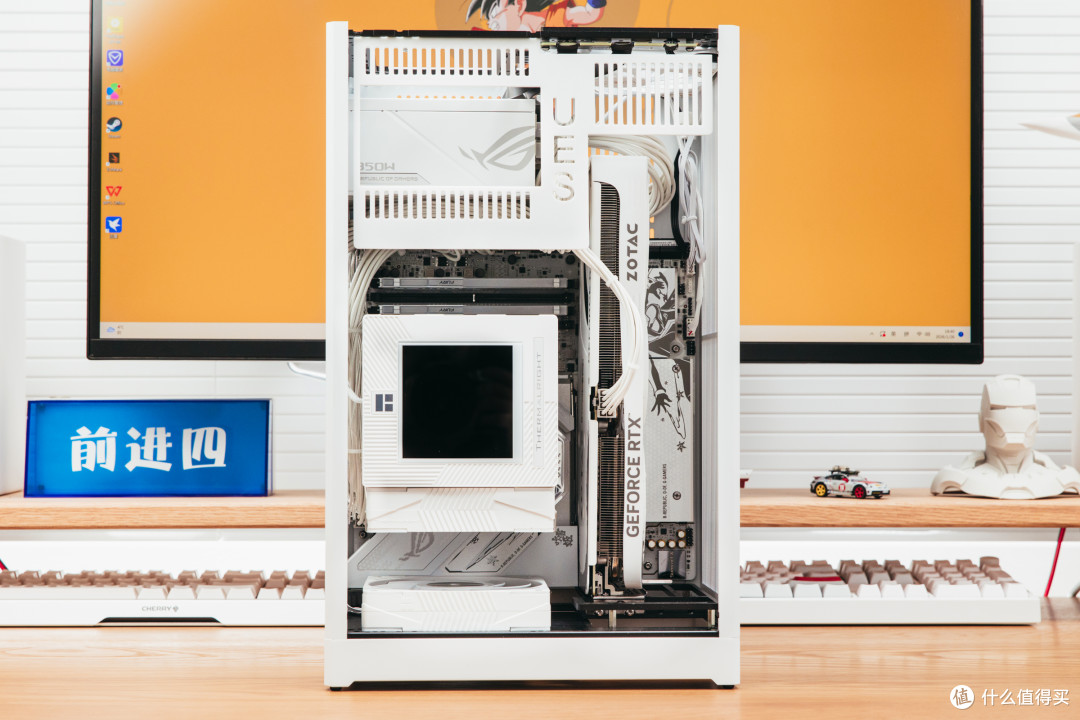

这是第二版本，增加了长度，和UES镂空字样，顶部风扇更换为薄风扇，线材重新调整了下，另外内存出了问题，临时更换为金士顿。

性能测试/拷机和总结

屏幕截图 2026-01-21 150313

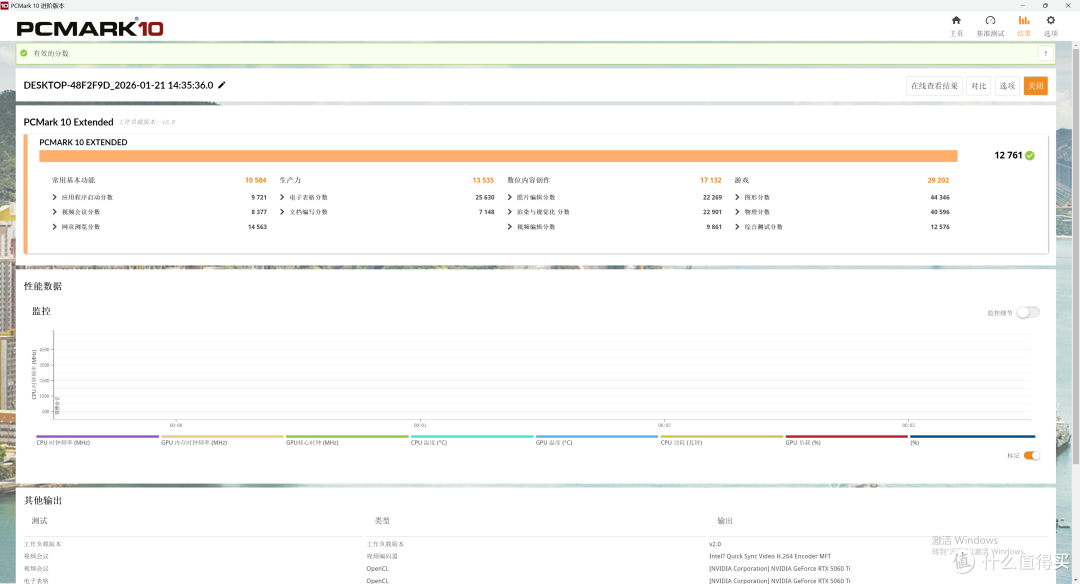

首先来看看这套主机整体成绩，PC mark10 Extended综合跑分，总分12761分，数位内容17132，游戏29202。

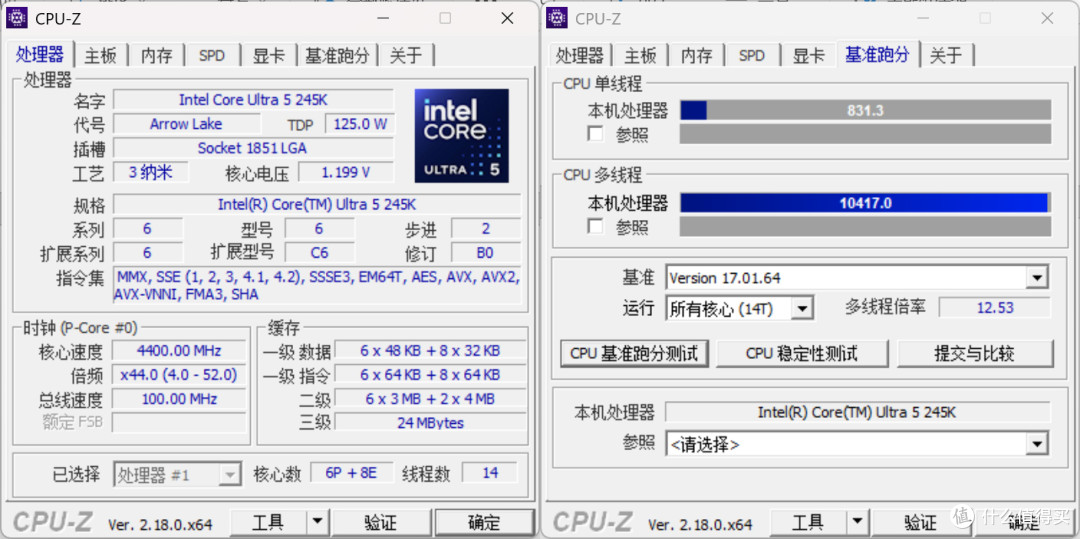

1

这颗245K和之前我那颗245KF跑分基本差不多，单核831.3，多核10417。

屏幕截图 2026-01-21 151031

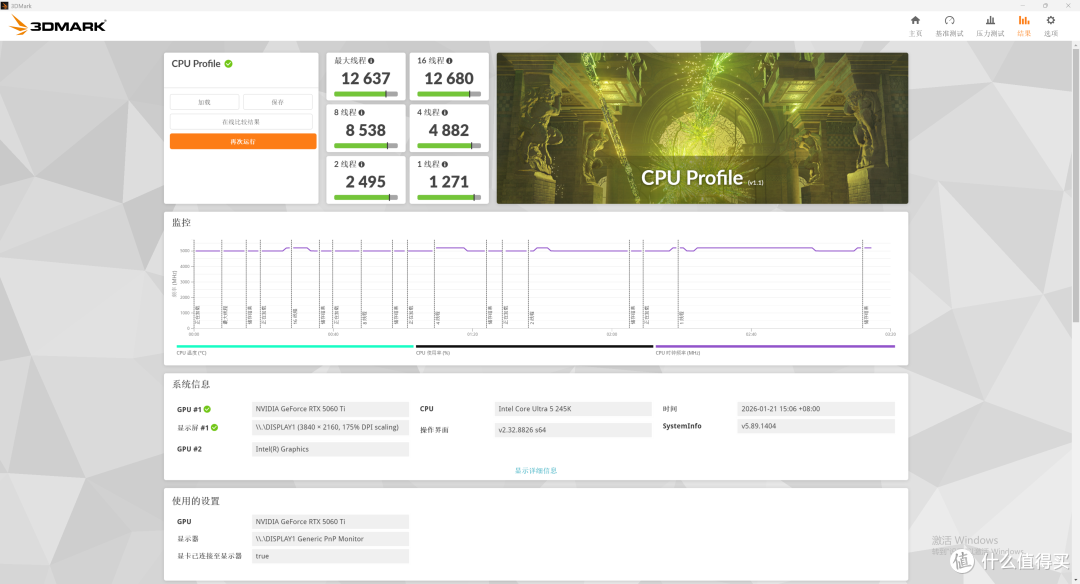

3D MARK CPU Profile成绩，最大线程12637，1线程1271。

屏幕截图 2026-01-20 161953

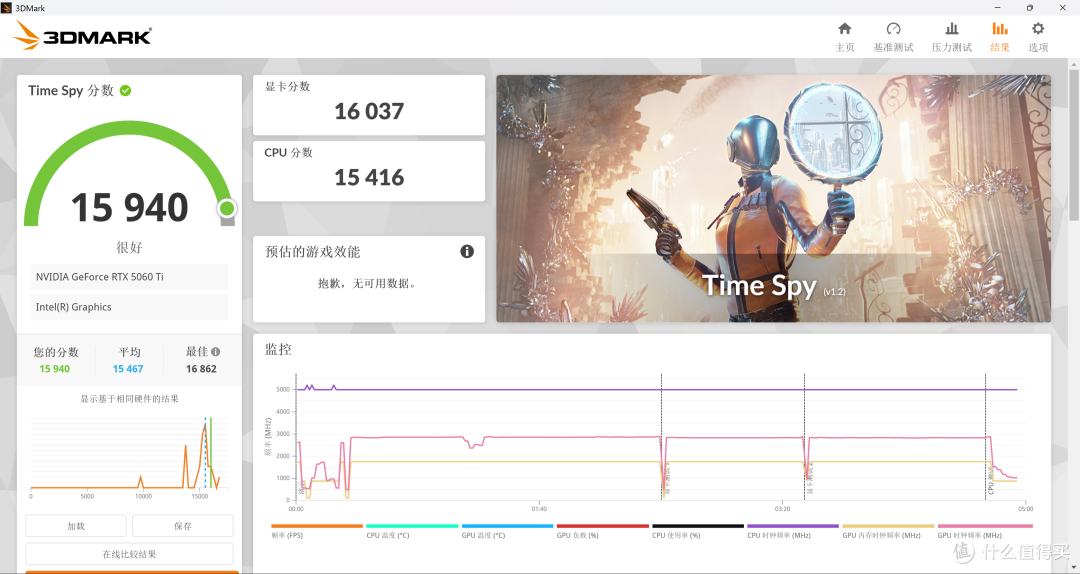

Time spy测试，总分15940，显卡分数16037，CPU分数15416。

屏幕截图 2026-01-20 164229

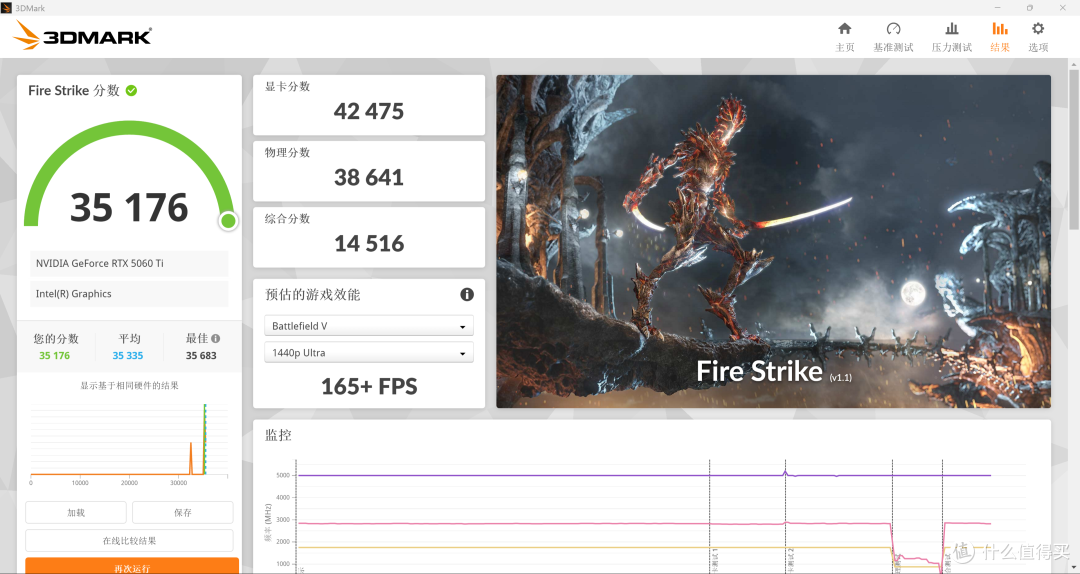

Fire Strike 测试，总分35176，显卡分数42475，物理分数38641。

屏幕截图 2026-01-20 163416

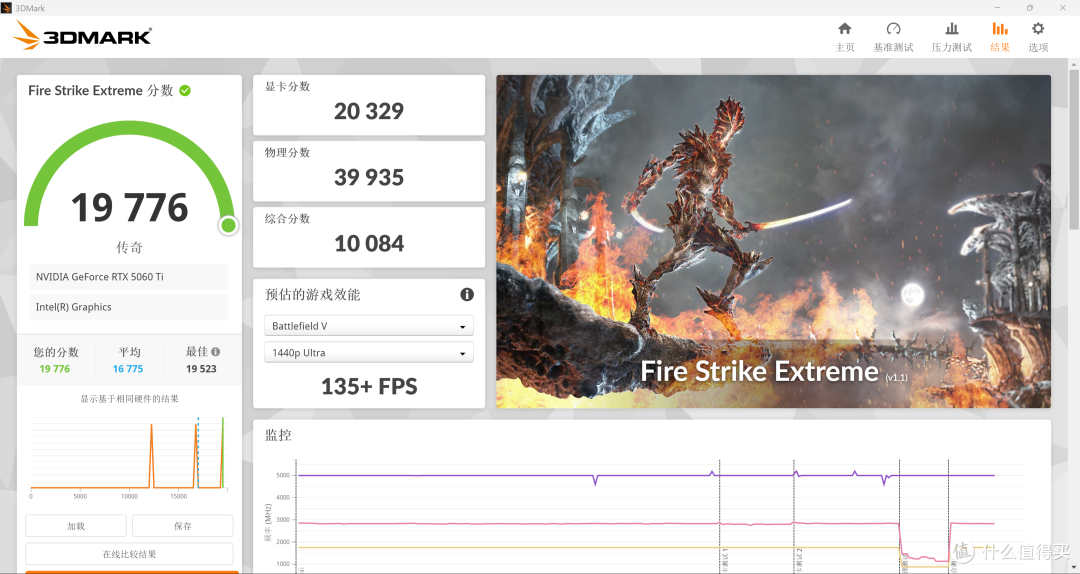

Fire Strike Extreme测试，总分19776，显卡分数20329，物理分数39935。

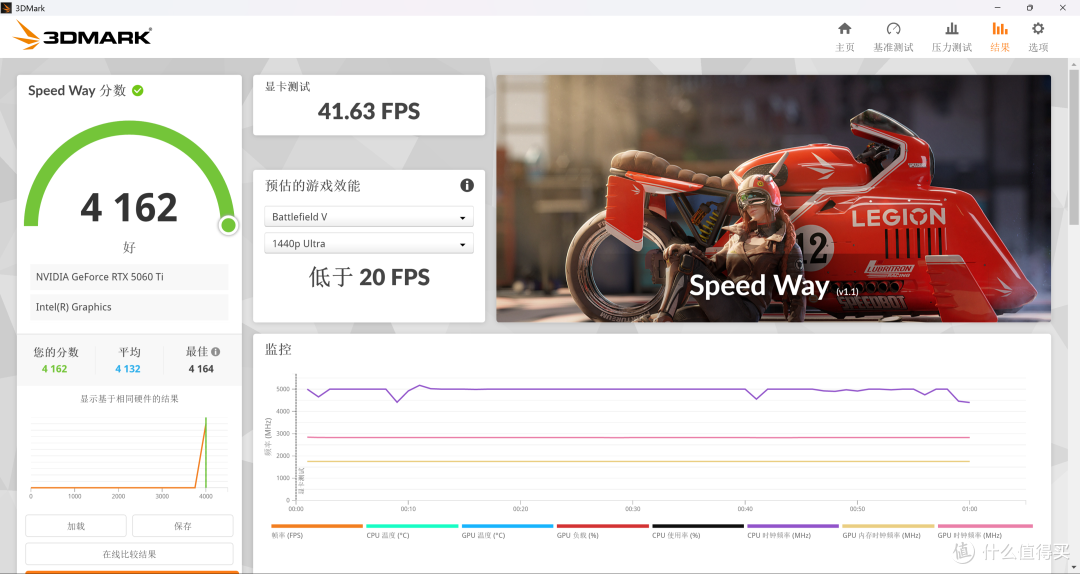

屏幕截图 2026-01-20 160303

Speed Way，显卡测试得分4162。

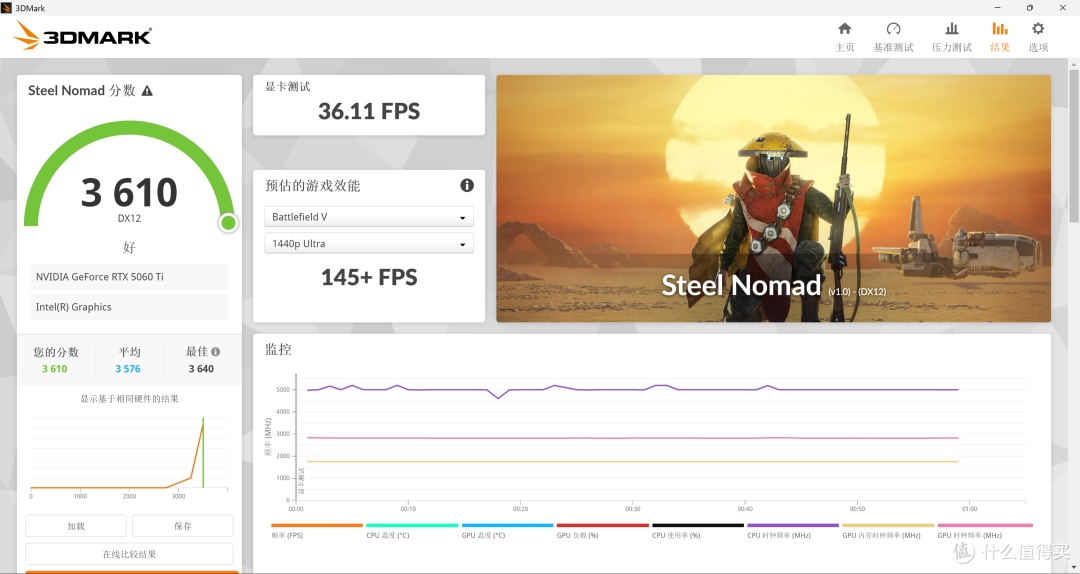

屏幕截图 2026-01-20 160513

Steel Nomad 测试，显卡得分3610。

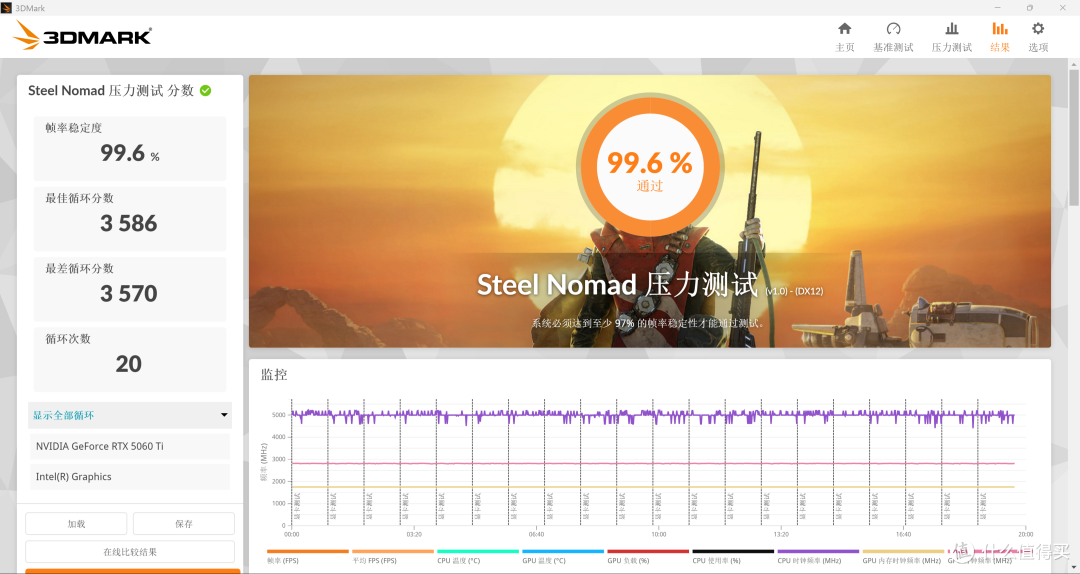

屏幕截图 2026-01-20 170405

Steel Nomad 压力测试，99.6%成绩通过。

2

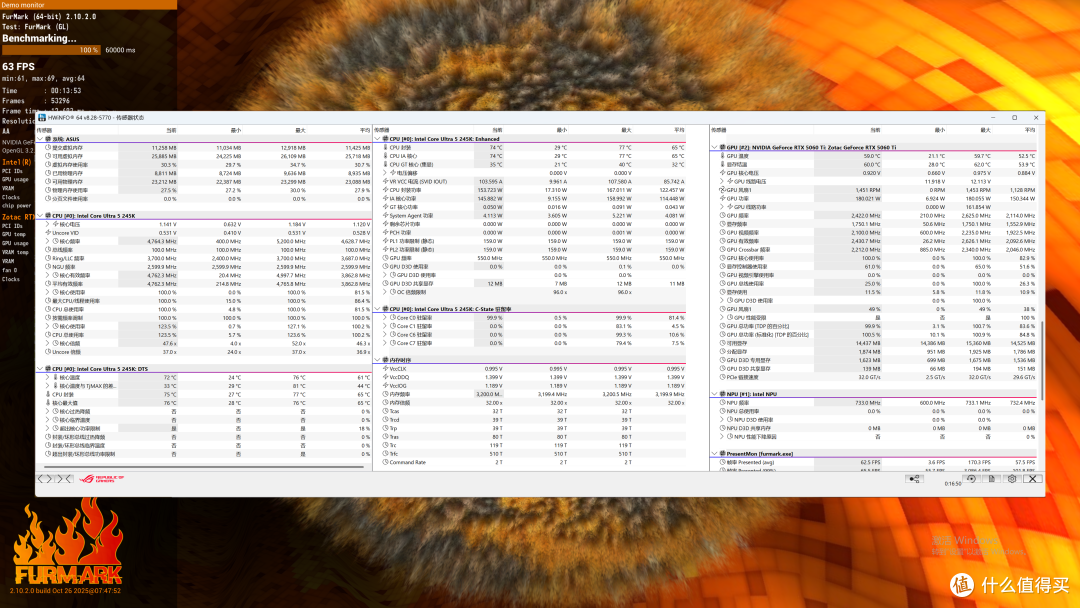

完整双拷测试，温度比我想的要低，室温大约16度，处理器核心温度平均只有65度，最高77度，封装温度平均65度，最高也就76度。功耗平均122W。

至于显卡，温度更低，平均也就52.5度，功耗150W。

屏幕截图 2026-01-21 170855

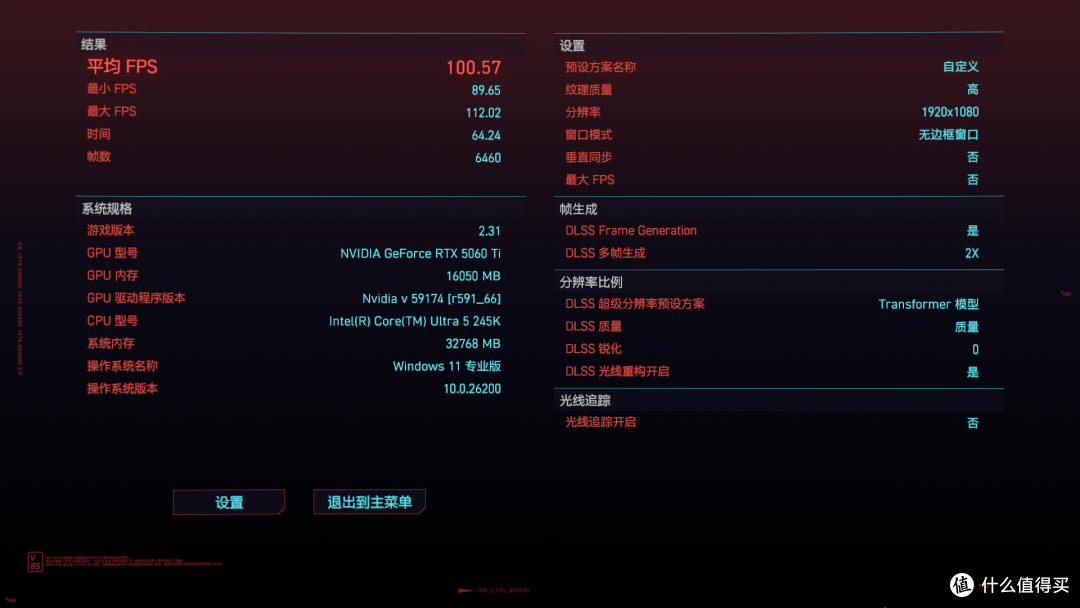

1080P最高画质下，DLSS4 质量，2X，帧率能跑到100帧。

屏幕截图 2026-01-21 171337

1080P最高画质下，DLSS4 性能，4X，帧率234帧。

屏幕截图 2026-01-21 172051

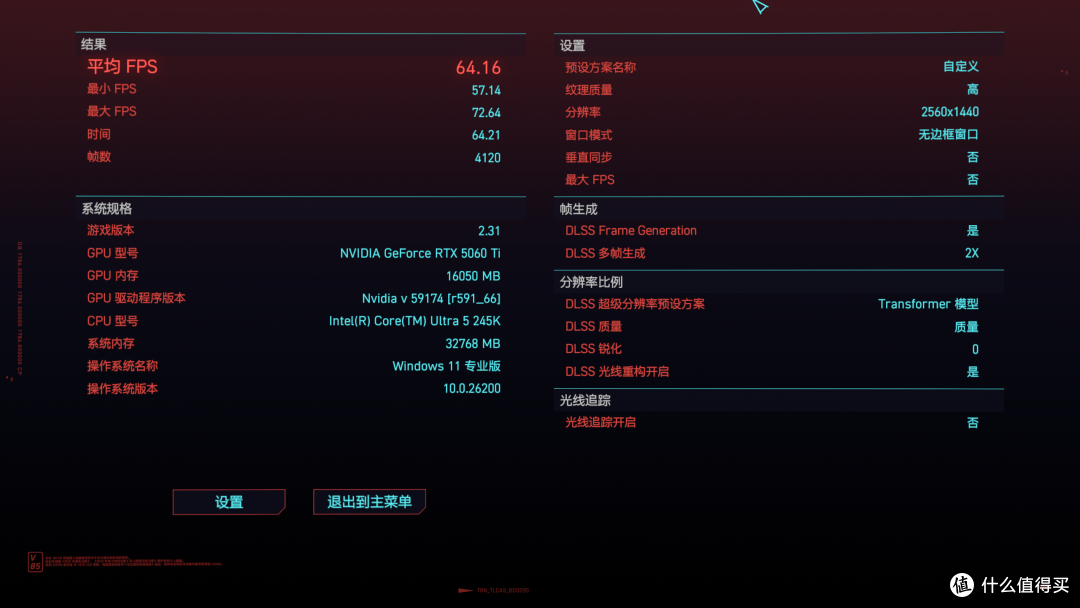

2k分辨测试，同样场景下，DLSS4 质量，2X，帧率64帧，也是完全无压力。

屏幕截图 2026-01-21 172947

2k分辨率，DLSS4 性能，4X，帧率161帧。

END

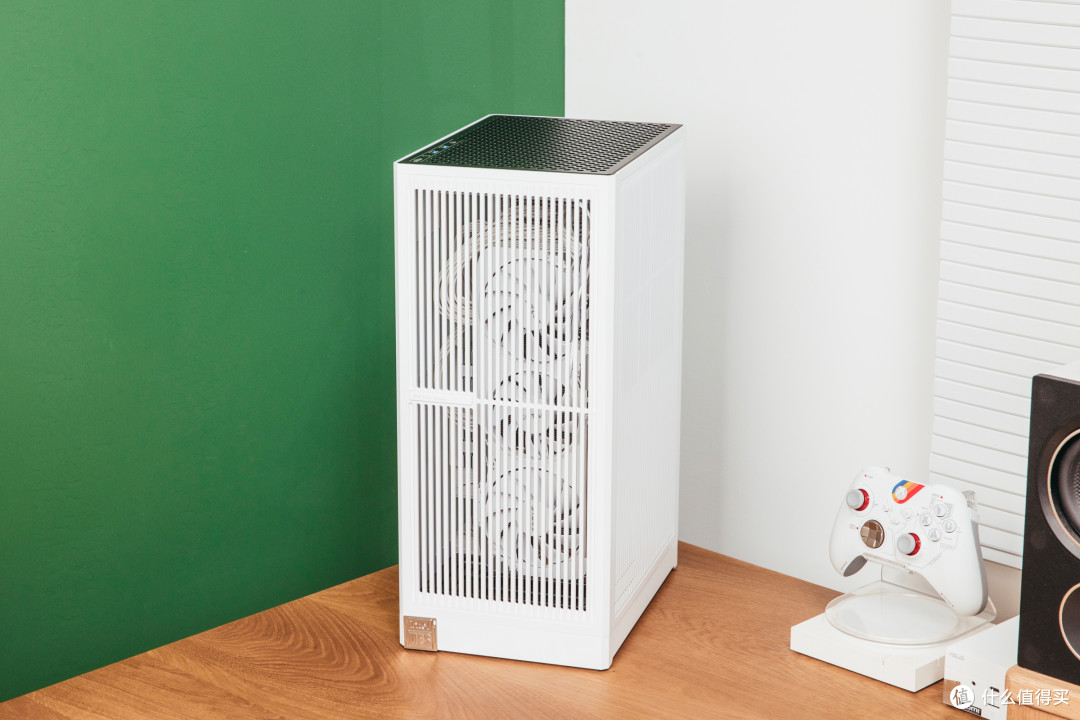

035A9269

最后放一张左手位摆放的照片，这也是我继分形Torrent Nano之后第二台非常喜欢的ITX机箱，后续将承担我的日常使用，只不过显卡会更换成5070Ti。

不知道大家对于intel UES-Standard概念怎么看。
