小Y装机 篇二十八：紫金绽放——ROG Crosshair X670E Extreme + 创世神GR701分体水冷装机展示

前言

The Grand Beyond the Grand，今天带来的是一台创世神GR701的分体水冷方案。 HYPERION创世神GR701机箱使用铝合金材质打造了“X”骨架，非常特别的前脸设计，一直延伸到机箱上下四条边，整体支架使其战斗感十足，也让整体承重能力达到80KG，不过整个X铝框架的支持让其尺寸达到了268*639*659的宽高长，以及20.8KG的空机箱重量。整机采用光滑倒角工艺和采开式钢化玻璃侧板，气流风道设计也是很独特，内部尺寸由于在结构和造型上设计了更多的元素，主板支持EATX是必须的，冷排规模上，顶部和前部能支持420规格的冷排，不过顶部总共7CM空间需要考虑供电情况，侧面也有一个360冷排架，上面还含有一个可拆卸的点阵风格ROG灯板，三个冷排架也都是可拆卸设计。兼容性方面，CPU散热器限高190mm，显卡限长460mm，竖装显卡厚度净空130mm，电源限长240mm，理线空间34mm，并含有一个可全范围滑轨兼容竖装和横装两种状态的双模显卡支架，机箱背部还含有一个更高规格的沉金工艺的扩展集线器（6xPWM风扇接口、7xARGB接口）

此次方案使用的是锐龙9 7950X +华硕玩家国度ROG Crosshair X670E Extreme，作为当前AMD zen4桌面平台旗舰主板,它一如既往的采用了E-ATX的庞大版型，而且在扩展插槽上采用了双PCIe 5.0插槽设计，并提供x16+x0/x8+x8的分配选项，以及一个芯片组提供的PCIe 4.0 x4插槽；在存储方面板载支持两个PCIe 5.0 x4 SSD，附带的两块扩展卡再额外提供三个M.2 SSD，其余大量高速USB接口，ALC4082+ESS9218PQ的板载音频方案以及10Gb有线网卡和WiFi-6E无线网卡的组合，都使得该块主板在硬件搭配上的选择方案都可以较为丰富。而显卡则是华硕ROG-STRIX-GeForce RTX 4090-O24G-GAMING显卡则是采用了真空腔均热板与多热管打造的600W级解热能力的散热器，配上15K电容与合金电感，（70A）24+4相(核心+显存)供电规模的4090旗舰级散热性能与用料。电源采用了也是华硕自家的ROG STRIX 雷鹰1000W AURA金牌全模电源，新的铝制外壳工艺与丝网散热，轴流滚珠风扇和压纹线的用料，10年质保的ATX3.0金牌电源强大规格。

其余配置上，内存为影驰的20周年纪念版 DDR5-7200 星曜内存48GB（24GBx2）套装，整体采用了纯白散热马甲及电泳工艺处理，顶部披戴圆润的3D打印透明灯罩，10层PCB与海力士MDIE颗粒以及7200高频率造就其高规用料与性能；固态硬盘则是星曜20周年纪念版SSD 2TB，它是新一代高速通道的PCIE4.0X4设计，支持NVMe 2.0协议与第四代LDPC纠错引擎，采用群联PHISON PS5027-E27T主控芯片，具有7000/6400MB/S的顺序读取/写入速度，4K随机读取和写入都可高达1000K IOPS。

而在散热方面，使用了联力的P28积木风扇，其扇叶采用当下更先进的LCP液晶聚合物材料，使得扇叶和扇框的兼具只有0.6mm，而风扇的厚度也从25mm增加到了28mm，更坚固的材料和更厚的风扇自然性能更好，性能扇配合侧边ARGB装饰条让性能与灯效全部拉满。

最后是分体水冷使用了barrow的部件，AMD平台的PC监控屏冷头加上猛禽冷头，8.8寸拓展显示屏水箱配合17W静音智慧版水泵，并用了BARROW的Dabel-40a 360冷排配合联力P28风扇进行散热，最后在接头上，全部采用了barrow的细白银色接头，整体性非常好。

配置清单：

C P U： AMD 锐龙9 7950X 处理器

主 板： 华硕（ASUS）玩家国度 ROG Crosshair X670E Extreme

显 卡： 华硕（ASUS）玩家国度 ROG STRIX GeForce RTX 4090-O24G -GAMING 猛禽显卡

内 存： 影驰（Galax）20周年纪念版 DDR5-7200 星曜内存48GB（24GBx2）套装

S S D： 影驰（Galax）影驰 星曜20周年纪念版 2TB SSD固态硬盘

机 箱: 华硕 (ASUS) ROG HYPERION GR701 创世神机箱

电 源：华硕（ASUS）玩家国度 ROG STRIX 雷鹰1000W AURA 金牌全模电源 ATX3.0

FormulaMod 硅胶蛇皮包网定制线

风 扇：联力 （LIANLI） UNI Fan P28 积木风扇 PERFORMANCE EVOLVED x13

联力（LIANLI） 侧边ARGB灯条套件 SIDE ARGB KIT 三联包X6

霓彩线：联力 霓彩线三代 Strimer Plus V2 （PW16-12PV2）40系显卡延长线 12VHPWR 320mm 12Light

分体水冷：Barrow CPU水冷头 PC监控屏 AMD锐龙Ryzen3/5/7X470 LTPCA-04N

Barrow 华硕 ROG猛禽 TUF 4090 全覆盖显卡冷头BS-AST4090-PA

Barrow 高密度单波紫铜水冷排40MM厚 Dabel-40a 360 X2

Barrowch 拓展显示屏 8.8寸水箱 DIY水冷散热配件 FBRE2

Barrowch PWM调速型17W静音水泵智慧版 FBSP17B

Barrow 14mm系列细白银硬管快拧及接头

整机展示：

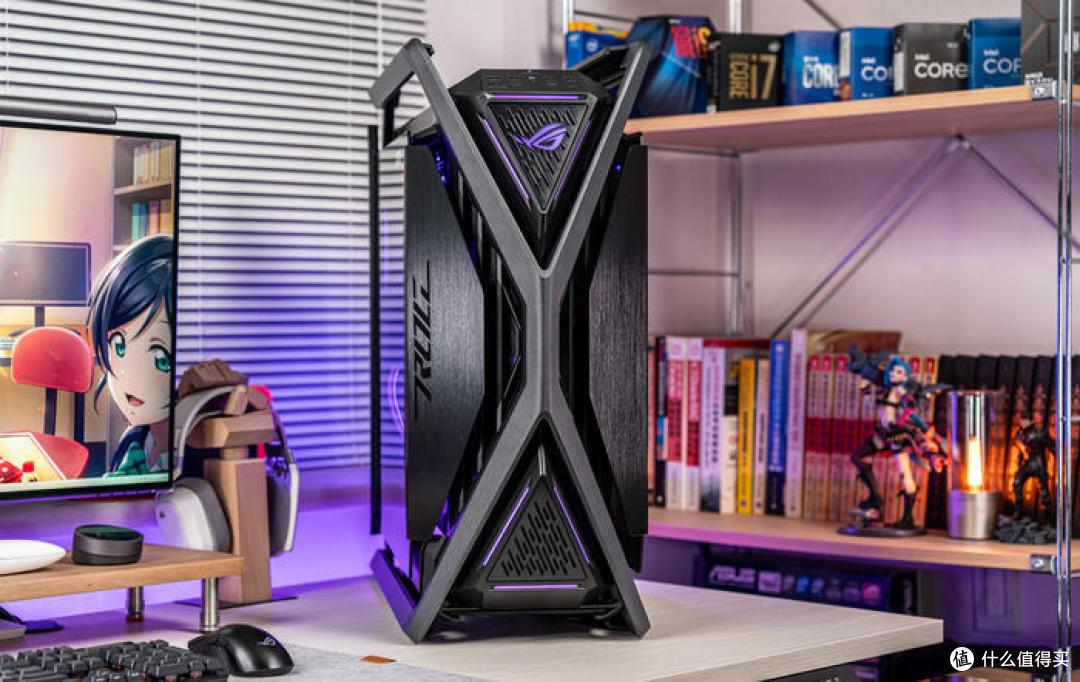

HYPERION创世神GR701机箱的辨识度是独一无二的X型铝合金骨架

内部展示

ROG-X,两片对开式的钢化玻璃侧板前部支撑为拉丝铝合金材质并使用倒角处理，ROG大logo印刻在拉丝材质上既张扬又低调

顶部前面板的造型设计与前置IO布局，不仅包含开机重启键，还有灯效控制键，以及夸张的4个USB3.0与两个TYPE-C（并且右边为一个40G速率的 USB4.0）

机箱顶部的ROG大眼睛logo，以及三边三条灯线映衬三角型中间的拉丝铝合金

底部是同样是灯效修饰的三角形拉丝铝合金，并且与整体的X型大框架形成呼应，全塔机箱能做成如此唯美的造型实属不易

全铝合金的骨架采用中空加强设计，并且与前面板的X架构相连接

整个X型骨架一直延伸至机箱尾部

顶部的铝合金骨架也延伸至机箱尾部，顶部的铝合金面板材质的散热材质通过后推可抽出打理

创世神电源仓前面还设计了隐藏式的螺丝刀位和小暗格放些小配件，例如优盘螺丝刀之类的

创世神电源仓采用透窗设计，通过透明亚克力面板可看见内部的ROG STRIX 雷鹰1000W AURA 电源

整机的展翼姿态

整机前视图

45°视角

45°视角

90°的整机展示，侧透钢化玻璃为深色依然可见内部灯效与8.8寸显示屏

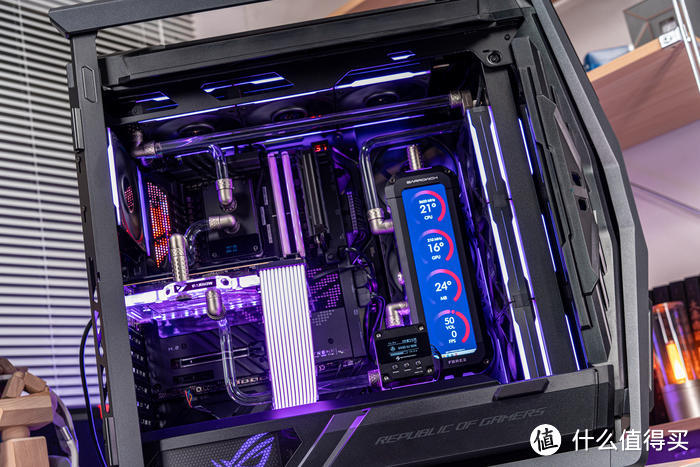

打开钢化玻璃侧板，可见内部展示

侧面视角

侧面视角

整机的背面

背面的360冷排架与深度的理线空间

桌面展示

整机的内部

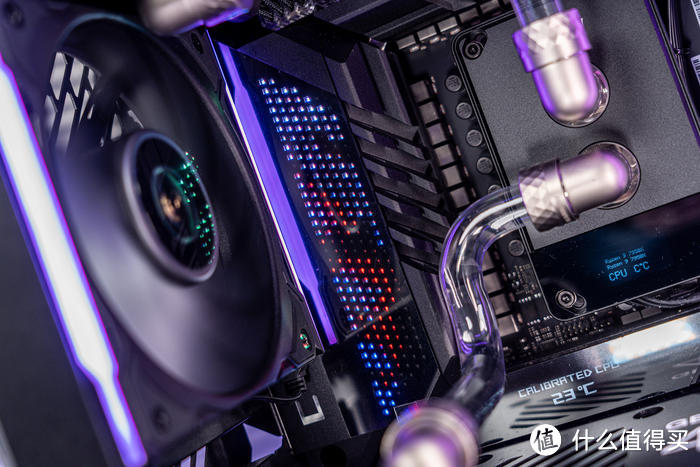

作为ROG EXTREME的 zen4代表作，ROG Crosshair X670E Extreme上的AniMe Matrix™ LED 光显矩阵屏非常有辨识度，而且在奥创面板中可任意DIY展示

默认的点阵效果展示，另外ROG Crosshair X670E Extreme旗舰供电与散热也是一大特点

2”LiveDash OLED小屏模块，这块屏幕可展示多种运行状态与监控，还可以播放装饰动画

ROG EXTREME的大眼睛logo

4090的猛禽在BARROW冷头的伺候下可凉快极限运行

BARROW冷头一样标配了全铝合金背板

BARROW的PC监控屏冷头，底部的小屏幕可实时监控处理器等设备的频率功耗温度等状态

影驰20周年纪念版的星曜内存套装，使用了专属纪念外观设计，整体采用了纯白散热马甲及电泳工艺处理，中间的GALAX 的logo则以银色浮雕打造，马甲边框配合多道工艺锻压

这套内存顶部披戴圆润的3D打印透明灯罩，同时它采用了新的海力士MDIE颗粒，规格为48GB（24GB*2）的7200频率套装，时序为36-46-46-116，1.4V电压与10层PCB设计

内存可控RGB灯效设计，支持四大板厂灯控可随心调节氛围灯效

ROG GEN -Z.2扩展卡上安装的影驰20周年纪念版SSD

打开扩展卡，正反面都可以安装一块M.2 SSD,其中这款纪念版SSD采用采用群联PHISON PS5027-E27T主控芯片，具有7000/6400MB/S的顺序读取/写入速度，4K随机读取和写入都可高达1000K IOPS

Barrowch 拓展显示屏 8.8寸拓展水箱，这款水箱的特点如其名，铝合金的外壳，配上中间的480*1920分辨率8.8寸IPS显示屏，效果非常出众

Barrowch 的17W静音水泵智慧版 ，集成OLED显示屏及智能保护开关AUTO，当水泵因故障导致停转时可通过连接开机跳线控制关机保护整机安全

联力的霓彩线三代 12VHPWR的40系显卡延长线，具有320mm长度 12条导光条，可主板控制也可连接至联力L-CONNECT3控制器控制，灯效扩展型非常强大

联力P28性能风扇，采用当下更先进的LCP液晶聚合物材料，使得扇叶和扇框的兼具只有0.6mm，而风扇的厚度也从25mm增加到了28mm，更坚固的材料和更厚的风扇自然性能更好

联力P28性能风扇采用了9叶LCP设计，黑色款的LCP材质就很明显与其他塑料的区别了

前置的夹汉堡设计的P28可充分吹透这里的barrow 30mm冷排，并且可降低风扇转速达到静音使用的目的

P28性能风扇安装侧边ARGB灯条达到极致性能与灯效拉满的效果

运行中的P28风扇，高转下噪音也非常低，毕竟28mm厚度也不是吃素的，L/M/H的三档转速（1300/2200/2600RPM）设计，在这三档转速下能提供的风压/风量/噪音级别分别为1.3/44.94/20.4、3.62/77.76/28.1、4.79/92/32.1 mmH2O/CFM/DB（A）

背板处了P28风扇与理线空间，FormulaMod 硅胶蛇皮包网定制线

定制线

ROG Crosshair X670E Extreme的直出24P供电与定制线效果

这里再介绍一下整体的水路走向，从水泵出水开始=》显卡冷头=》CPU冷头=》顶部360冷排=》前置360冷排=》水箱=》水泵

水泵出水通过PETG管至显卡冷头

显卡冷头出水至CPU冷头后进入顶部360冷排，再从360冷排出水

顶部360冷排外部接口出水至前面板的360冷排，再从前置360冷排出水至水箱，完成水路的循环

整机展示

配件解析

玩家国度 ROG Crosshair X670E Extreme

华硕玩家国度的ROG Crosshair X670E Extreme主板的包装又大又重，不愧为ROG系列 AMD桌面平台Ryzen ZEN4的旗舰版，自然是规格最高的存在，不仅在供电、散热规模、还是扩展性、灯效、配件以及包括都是享有最豪华的配置

ASUS ROG Crosshair X670E Extreme包装的背面也是展示了其主要特点，但是其作为旗舰级产品,一如既往的采用了E-ATX的庞大版型，而且在扩展插槽上采用了双PCIe 5.0插槽设计，并提供x16+x0/x8+x8的分配选项，以及一个芯片组提供的PCIe 4.0 x4插槽；在存储方面板载支持两个PCIe 5.0 x4 SSD，附带的两块扩展卡再额外提供三个M.2 SSD，其余大量高速USB接口，ALC4082+ESS9218PQ的板载音频方案以及10Gb有线网卡和WiFi-6E无线网卡的组合，都使得该块主板在硬件搭配上的选择方案都可以较为丰富

说了这么多旗舰特性，那就来看看本尊吧，当前这么多主流主板，大都是ATX规格，EXTREME系列 宽大的EATX(30.5cm x 27.7cm)板型确实预示着其旗舰特点，而各个特性下面一一介绍

旗舰主板，那自然少不了背面的全金属背板了，左侧也具有大大的EXTREME标识旗舰，中间的不可拆卸背板也是当前的特点

供电散热模组上的CROSSHAIR标志，中间则为一块AniMe Matrix™ LED 光显矩阵屏，内部带可编程迷你LED灯珠并可自定义动画模式，而这里的散热模块也是大块斜切CNC处理，相当有张力

供电模组，作为旗舰，它配备了110A的20+2供电模组，简直是狂暴的存在，ryzen系列当今的7950X和7950X3D自然都不在话下

侧面的散热模块也都是斜切割处理，并且两块散热模组直接都是通过热管相连接，而供电接口为双8PIN PROCOOL II，可稳定提供供电所需

AM5平台插槽，全黑化镀镍处理高级感拉满，LGA1718接口，传承能力不俗，配合华硕的混合双模超频Dynamic OC Switcher 可一键应用智能切换单核、多核超频模式；而下面是一块2”LiveDash OLED小屏模块,镜面装饰，内部不仅可以播放装饰动画还可用于显示系统运行状态

四条单边卡扣的DDR5 插槽，支持DDR5 6400 OC +，目前已经更新支持最大192G 内存

EATX板型的扩展侧，全部配置了侧向的各类接口，包括支持60W QC4+快充的20Gbps前置 USB-C口，以及侧向的ATX 24P供电和风扇口、ARGB口等等，还有两个实体按键FLEXKEY和START，以及DEBUG侦错灯

PCIE区域也是因为EATX板型所以显得特别的宽大，标配了两条金属加固的全长PCIE5.0 X16 插槽（支持1条X16或者2条 X8）和一条PCIE 4.0 X4

侧面的接口一览，以及下面的SATA和USB3.0口

底部密密麻麻的各类接口，展示着其旗舰功能下的旗舰接口布局，同时PCIE区域下半部分为一块一体化M.2散热片

打开散热片可以看到内部布局了两个PCIE5.0X4的M.2，并带双面散热，而其实这款EXTREME还配备了一块ROG GEN -Z.2扩展卡和一块PCIE5.0 M.2扩展卡，使者ROG CROSSHAIR X670E EXTREME可以支持最多2条板载PCIE5.0 X4 的M.2接口、Z.2卡支持1条PCIE5.0 X4 的M.2和1条PCIE4.0 X4 的M.2，PCIE5.0 M.2扩展口支持1条PCIE5.0 X4 的M.2

非常厚实的两块扩展卡，都是铝合金CNC阳极氧化工艺，PCIE5.0 M.2扩展卡非常大，ROG GEN Z.2卡则布局了双面M.2和双面散热但个头小一些

打开ROG GEN Z.2卡和 PCIE5.0 M.2扩展卡内部布局

一体化挡板上的IO接口，提供4个USB4(支持DP输出), 1个USB 3.2 Gen2 Type-C, 8个USB 3.2 Gen2, 1个USB 3.2 Gen2 Type-C, 1个10Gb LAN, 1个2.5Gb LAN, 无线网卡双天线接线端, 5个3.5mm+1个S/PDIF光纤输出的音频接口组,以及BIOS刷新和BIOS清除按钮，也是满配整个挡板

ROG CROSSHAIR X670E EXTREME的配件也真的是琳琅满目，完全符合旗舰的定位，除了ROG GEN Z.2卡和 PCIE5.0 M.2扩展卡之外，还有风扇扩展盒、ROG电压检测卡、螺丝刀、驱动优盘、风扇支架、以及多种线缆和说明书贴纸等等

华硕（ASUS）玩家国度 ROG-STRIX-GeForce RTX 4090-O24G -GAMING 猛禽显卡

显卡则是目前的顶级4090猛禽显卡STRIX-GeForce RTX 4090-O24G -GAMING，超强规格与用料充分发挥ADA LOVELACE架构的潜能

600W解热能力的猛禽，尺寸为357.6x149.3x70.1mm的超大个头，显卡全金属的设计配合大色块和大字体的设计，处处都透露出一个大，而这颗AD102-300的4090在台积电4NM的制程下于608mm2中提供了763亿晶体管，可谓恐怖至极，同时该显卡提供了16384个CUDA处理器和24G GDDR6X显存，boost频率以及达到了2610MHz

显卡的顶部则是标志性的GEFORCE RTX的logo和带有RGB效果的ROG标，另外本次散热器不仅大，而且采用全金属设计

显卡的背板，在斜纹下中间有个亮镀色的ROG标，和右边的通风设计

风扇使用的是升级的双滚珠轴流风扇，比上一代多出23.8%的风量实现更低温度和更低噪音，风扇采用两侧风扇与中央风扇旋转方向相反的设计以减少散热模组内部的空气乱流，且三个风扇都具备智能停转模式，超过55度才会启动

背板右边的通风设计，中间有一个两面设计的ROG大眼睛，其实是整块铝合金背板上面CNC出来的条纹镂空和高低阳刻出来的大眼睛

接口依然是华硕猛禽显卡标配的3DP1.4A+2HDMI2.1，依然比标准公版多一个HDMI2.1接口

影驰（Galax） 20周年纪念版 DDR5-7200 星曜内存48GB（24GBx2）套装

使用的内存为影驰的20周年纪念版星曜内存，内存采用了新的海力士MDIE颗粒，为48GB（24GB*2）套装，7200 C36-46-46-116的高频低时序

内存本体，使用了专属纪念外观的纯白散热马甲及电泳工艺处理的设计

内存顶部还有since2003的标志，整体的尺寸为138*46*9mm

顶部全包式果冻型ARGB灯带，纯白散热马甲及电泳工艺处理

中间的GALAX 的logo则以银色浮雕打造，马甲边框配合多道工艺锻压

这套内存采用了可控RGB灯效设计，顶部披戴圆润的3D打印透明灯罩，支持四大板厂灯控可随心调节氛围灯效

影驰（Galax）星曜20周年纪念版 2TB SSD固态硬盘

影驰的星曜20周年纪念版SSD，为新一代高速通道的PCIE4.0X4设计，支持NVMe 2.0协议与第四代LDPC纠错引擎

这款星曜20周年纪念版SSD采用群联PHISON PS5027-E27T主控芯片，具有7000/6400MB/S的顺序读取/写入速度，4K随机读取和写入都可高达1000K IOPS；表面为20周年转速高效符合材料白色散热片

SSD背面为保修贴纸，整体单面颗粒设计

SSD的本体正面

华硕（ASUS）玩家国度 ROG STRIX 雷鹰1000W AURA 电源

华硕ROG雷鹰AURA系列电源采用全模组电源支持ATX3.0供电标准，采用高品质日系电容和高规格散热模块，配合坚固光滑的铝制外壳增强散热，通过金牌80PLUS和LAMBDA A+ 双认证，并且使用了双滚珠轴流风扇和压纹线全模组设计

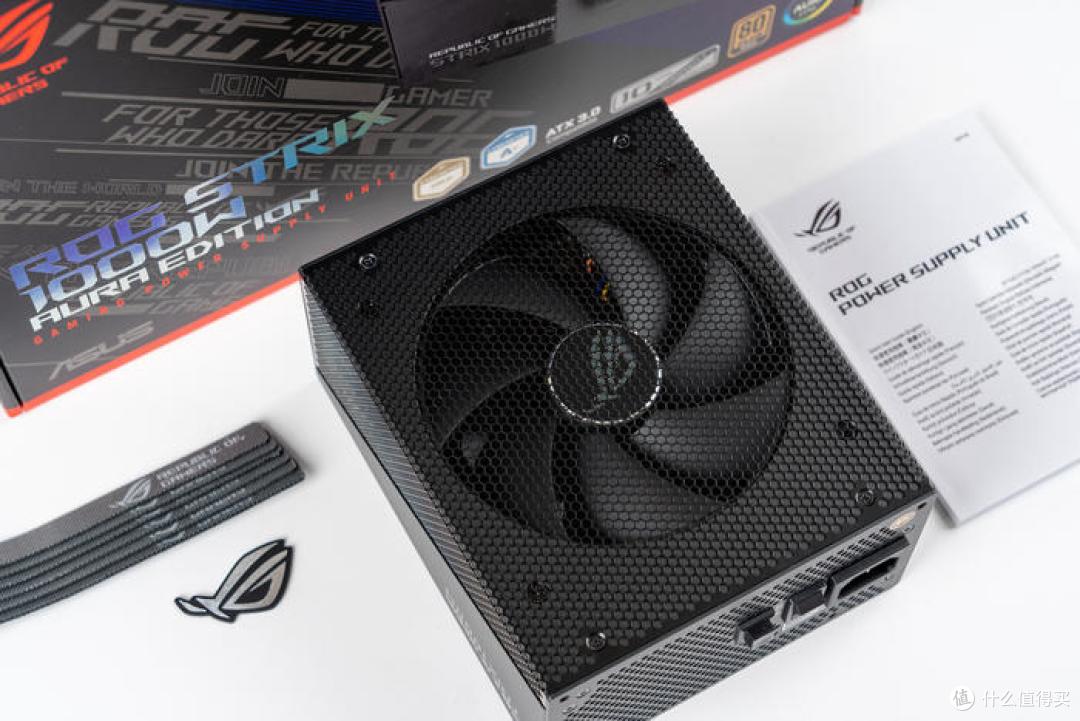

电源的本体，七叶双滚珠轴流风扇支持风扇停转模式，并且通风处为丝网设计，风噪和风量都有保证

电源的铭牌，本体为铝合金材质外壳，尺寸为180x150x86mm

电源的两个侧面都有一个ROG 大眼睛，支持神光同步特效，一边为型号标识，正反双向安装

电源的全模组接口面，上面有防拆贴和ROG小眼睛，1组24P和3组SATA，1个AURA，以及1个12VHPWR和4组PCIE，线材不仅提供1根12VHPWR转12VHPWR，还有1根12VHPWR转2个PCIE8P

电源的出风口也是铝合金材质面，手感上铝合金相当好

电源的全家福，标配的全套压纹线同时带有600W 12VHPWR线缆和ROG标等多种附件

FormulaMod 硅胶蛇皮包网定制线

这次使用了一套来自于FormulaMod的硅胶线蛇皮包网定制线，这套定制线的特点是包网线、胶壳、线梳属于同色配置非常一致，整套FormulaMod的黑色包网定制线质量也自然不必多说，弯折程度在包网线材的张力下可以比较好的走线而不凌乱

而且使用的镀金端子和胶壳都是上佳材质，全部采用JMT胶壳等知名品牌

配置的3D打印的线梳也是这套线材的特点，每条线缆都配置多个线梳，并且内部卡扣刚好匹配扣紧且不会夹线

联力 霓彩线三代 Strimer Plus V2 （PW16-12PV2）40系显卡延长线

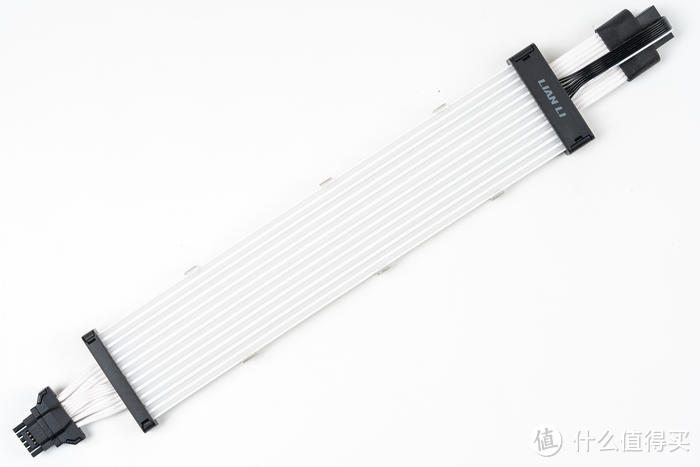

联力的三代霓彩线，这次使用了ATX3.0电源所以配置了一根320mm、12 light guide 的12VHPWR 霓虹线

霓虹线的正面，灯带为抗紫外rays涂层不惹尘、防发黄，线缆也采用耐温130-150°的高端TPE硅质线缆；接口的卡扣默认黑色，可以根据需要更换为白色

霓虹线的背面，线缆有三个透明卡扣固定线缆与ARGB灯带，灯带不仅支持直接接入主板ARGB口，也可以选配联力的L-CONNECT3控制器

12VHPWR接口，三代线端子与线缆采用焊接方式连接，同时铜管厚度0.25mm可增强电流稳定性，端子之间也有保护绝缘层，接头连接至少需要28mm空间，不过也可拆除胶壳达到最小23mm的弯折高度

联力 UNI Fan P28 积木风扇 PERFORMANCE EVOLVED

联力的积木风扇的P28款为无光性能款，它兼顾了噪声控制的同时在风量以及风压上丝毫不做妥协

P28单包的配件为说明书、转接线、自攻螺丝

P28三联包的配件为说明书、转接线、调速线、自攻螺丝

P28积木风扇为何性能优秀，是因为其扇叶采用当下更先进的LCP液晶聚合物材料，使得扇叶和扇框的兼具只有0.6mm，而风扇的厚度也从25mm增加到了28mm，更坚固的材料和更厚的风扇自然性能更好；风扇采用了9叶LCP设计，黑色款的LCP材质就很明显与其他塑料的区别了

P28采用了轴心铆合铁壳及铜中管的FDB动压轴承，可达成低噪声级别下的高性能运转，而透明的标签上还标注了L/M/H的三档转速（1300/2200/2600RPM）设计，方法是通过4P PWM接口串联配置的调速器，单按按钮即可切换档位，调速器带磁吸功能可吸附在机箱上随意固定，而这三档转速下能提供的风压/风量/噪音级别分别为1.3/44.94/20.4、3.62/77.76/28.1、4.79/92/32.1 mmH2O/CFM/DB（A），厚度以及材料升级使得风扇能进行了全面的性能进化

作为联力风扇的看家本领，积木功能和铝边装饰条自然必不可少，而现在的锁扣为适应紧凑空间或者冷排的接头暗转，可旋转90°直接取下

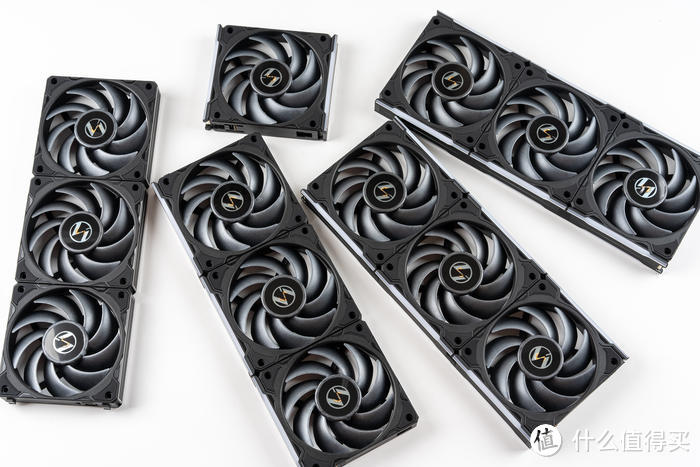

三风扇的积木合体

因为是性能扇级别，所以12CM的风扇面积内自然不能把空间浪费在灯效上，不然LCP材质可就白白浪费了，而联力仍然希望能将P28带来同样的RGB效果，所以采取了扩展ARGB灯带方式，这里的侧边ARGB灯带为一盒三个装，配件有3P转ARGB线、积木转ARGB线、串联线，以及3个灯条和2个串联扣和1个封边扣

装侧边ARGB灯带之后，单边增加16mm厚度，所以如果一个P28两边都安装灯带则变成了120X152X28mm的风扇了，安装兼容性需要根据实际情况考虑

P28三风扇的连体并增加ARGB灯带

合体效果

BARROW分体水冷配件

这次的分体水冷配件主要是来自BARROW,具体使用的配件看下面介绍吧

Barrow 高密度单波紫铜水冷排40MM厚DIY电脑散热器 Dabel-40a 360，两块40mm厚度的360单波铜排

作为40mm厚度的冷排，厚度适中，在联力P28高压性能风扇下也可以轻松吹透，对了前置冷排因为使用了夹汉堡方式又使用了28mm厚度的P28，超了一些，后来前置冷排换成了30mm薄排

而由于使用的是单波鳍片，所以非常容易吹透

Barrowch PWM调速型17W静音水泵智慧版 FBSP17B，17W的PWM水泵，全新升级集成OLED显示屏及智能保护开关AUTO

侧面的排线口，其中排线有一头可以接到开机跳线上，在开启保护模式当水泵因故障导致停转时，可控制电脑关机，非常安全

水泵的背面，中间进水口，侧边可见内部的出水口水路

Barrow CPU水冷头 PC监控屏 -AMD冷头，底部可以连接主板USB来监控整机的CPU运行状态例如温度和功耗等，并且不需要通过AIDA64,只需要简单安装一个BARROW监控软件即可

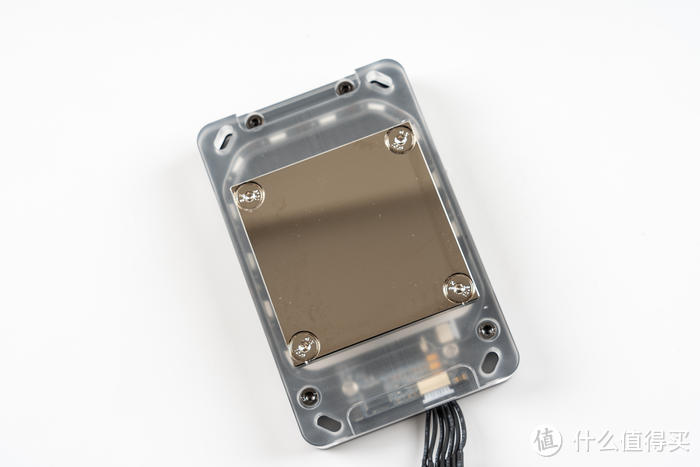

正面是一个数字屏显功能，而背面为全彩RGB灯效，内部49条微水道和紫铜镀镍底板，

Barrow 华硕 ROG猛禽 TUF 4090 全覆盖显卡冷头BS-AST4090-PA

冷头的本体和背板

华硕4090猛禽和TUF的冷头，10mm的高纯度紫铜底板CNC而成，覆盖GPU核心、显存、供电MOS以及钽电容等发热量较高的元器件，可通过水流流动带走传导至水冷头的热量以达到冷却目的

冷头正面为原装进口耐高温亚克力板材，透明度高寿命长不变色，并支持ARGB全彩灯效

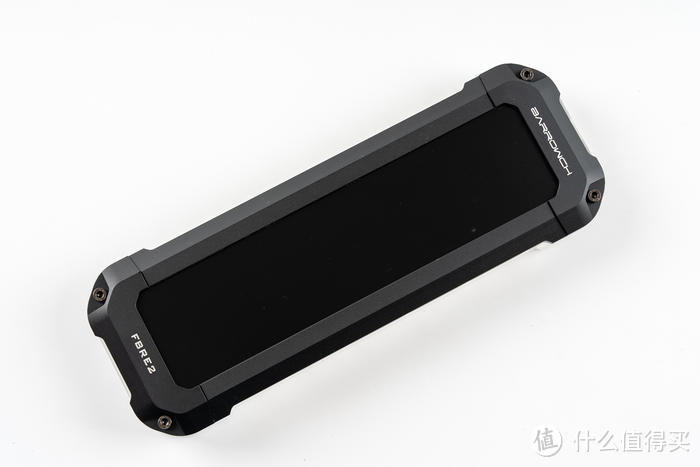

Barrowch 拓展显示屏 8.8寸水箱 DIY水冷散热配件 FBRE2，这是一款非常有趣的显示屏水箱，面板采用整体铝合金CNC加工阳极氧化而成，中间为一块8.8寸的480*1920高分辨率IPS屏幕，800:1高对比度和60hz刷新率，内部通过5VUSB供电以及HDMI线缆输入信号，配合barrow标配的AIDA64监控界面，可实时监控各种状态，并且也可以任意DIY监控界面模板

从背面可以看到它本身的用途是一个大容量腔体的水箱，底部是显示屏的控制电路

侧面和顶部有多个1/4G接口

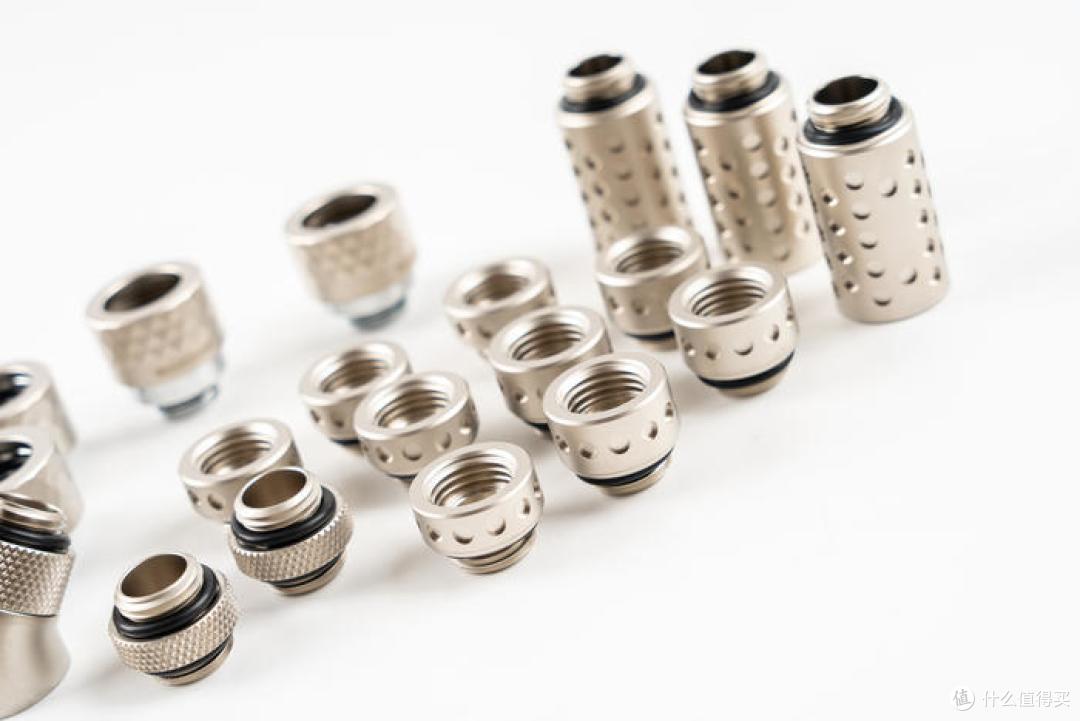

接头是BARROW 统一的细白银色新款接头，这款颜色为淡淡的银白色，又略微带点黄棕，非常特殊

每个接头的颜色都是一致的，整体统一性特别好，这是这次14mm硬管快拧Barrow Dazzle 钻石硬管快拧手拧接头CPUTDKN-T14

钻石90度旋转弯头TDWT90-v2.5

多种规格的开普勒 内牙延长螺座接头，这个系列配上细白银

Barrow G1/4" 开普勒系列 手拧止水锁头 THODT-V1，另一种开普勒系列的止水锁头和普通细白银色锁头

华硕 (ASUS) ROG HYPERION 创世神机箱

创世神机箱的包装非常精致，不过默认外层还有一个黄色快递包装，里面才是彩色的机箱包装，正面就是机箱正面照以及产品型号ROG HYPERION，反面是英文标识的八大特点赫然在目：坚固的X型骨架与低阻高效的散热风道、钻石型的前网罩设计和ROG扩展灯板、沉金工艺的扩展集线器、嵌入式机能仓隐藏式暗格、铝合金的提手也属于骨架的一部分并可稳稳得承重80KG、背部的理线空间高达34mm、铝合金的双模显卡支架可兼容显卡竖装和横装两种模式、对开式钢化玻璃侧板采用合金扶手免工具开启

创世神的整体框架除了侧板转轴这一侧面没有铝合金框架外，六面有五面都有X型铝合金大框架固定，非常的结实，粗壮厚实的框架让创世神达到了80KG的承重也是如此又来

不过由于加上了其大框架也让创世神的整体尺寸增大了一圈，来到了268*639*659mm的宽高长，重量也达到了20.8KG，不过规格也没有落下，最大支持顶部420、前置420、侧面360、尾部140的冷排位，风冷支持190mm高度（应该没有人用风冷散热器装创世神吧哈哈）

X展翼角度是不是也挺帅的？钢化玻璃为茶色半透，采用磁吸固定和尾部转轴设计，可向外90°打开侧板，向上提起即可卸下侧板

前面板上面的前置IO相当丰富，开机下面一排为四个USB3.0和音频一体插口，第二排为灯效按钮、Type-C、40G速率的USB4.0 Type-C、重启按钮；而中间为三角形的ROG灯板修饰，内嵌拉丝铝合金材质

创世神的整体框架六面有五面都有X型铝合金大框架固定，非常的结实，粗壮厚实的框架让创世神达到了80KG的承重。当然增大的框架也让创世神的整体尺寸达到了268*639*659mm的宽高长，重量20.8KG，不过规格也没有落下，最大支持顶部420、前置420、侧面360、尾部140的冷排位，风冷支持190mm高度

内部空间相当大，不过前面板使用了倾斜角度的铝合金所以冷排架内部不能延伸至最前部，大约为前置内部最大支持60mm冷排，顶部最大支持70mm空间的冷排；主板位支持EATX规格，硅胶穿线孔出得非常大，且双向显卡支架内部也可走线，9个PCIE挡板下面还有富余空间所以主板底部空间相当大

机箱背面的钢化玻璃左右对称，不过由于转轴设计方向不一样所以不能互换

打开背面的钢化玻璃侧板，侧面360冷排架的中间还有一块带ROGlogo的半透的遮线挡板，34mm深度的理线空间基本比较随意了，而且右下角的电源位置带有一块沉金工艺的扩展集线器，最大支持6个PWM风扇接口和7个ARGB接口

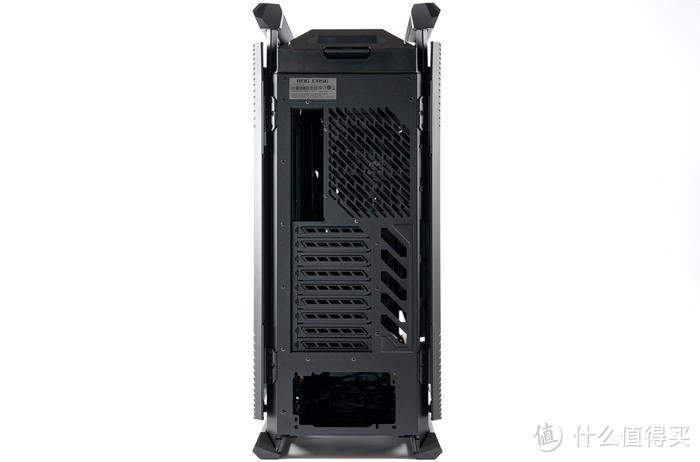

机箱的背面情况，顶部主板上面最大支持70mm的冷排空间，中间的风扇位120直接安装，140风扇需要使用框架延伸安装，主板PCIE挡板具有9个支持EATX规格，另外整个骨架这里的四个末端都有多边形塑料保护罩包裹，不仅可保护铝合金避免撞击留坑，同时也保护用户移动时割手

其实创世神机箱。。。。最喜欢的角度是这个，有种X-MAN的味道嘿嘿，表面工艺处理得非常到位，每个角度都有光滑倒角，即使长距离的抚摸也不会有异物感

X骨架与底部横梁的固定，每条边都是精细平滑相连的

隐藏的暗格设计

顶部两个铝合金骨架中间的冷排面板，铝合金面板包裹内部的防尘网设计

打开面板内部的冷排位支架，采用了前部手拧螺丝固定和后部下按卡扣设计，可后部向前按抬起的设计，120/140X3的规格

拆卸完之后的3个冷排架、灯板、以及电源仓前置面板

机箱的附件，多种规格的螺丝包已经放进螺丝盒里，一把精致的螺丝刀可以放在机箱隐藏暗格处，PCI挡板的显卡横向安装支架，以及大机箱配备了两条8P CPU延长线和说明书

整机测试

CPUZ 测试AMD Zen4 7950X的单核803.3分，多核16455.8分​

CineBench R24 测试成绩GPU成绩36154， 多核2231， 单核12,7

CineBench R23 测试成绩单核2079， 多核39281

影驰的20周年纪念版 DDR5-7200 星曜内存48GB套装在默认的XMP7200超频之后测试内存的带宽读取91.7GB/S、写入95.3GB/S、拷贝81.5GB/S，延迟67.7ns

影驰星曜20周年纪念版 2TBSSD的 Crystal DiskMark的测试成绩基本符合产品标称

PCMARK10测试办公生产力及数位内容创作得分9715

鲁大师综合性能得分 350万

单烤机FPU10分钟之后，设置PBO90°的7950X功耗在230W左右，温度在77°以下，表面温度66°，还是得分体水冷能够比较好的压制7950X的热量与释放7950X的潜力

显卡在10分钟甜甜圈烤机之后温度为核心54.6°，热点75.9°，显存72°，功耗则已经快接近475W了

2077在4KP分辨率超级光线追踪特效下开启帧生成的DLSS3测试平均109FPS

地平线5在4K分辨率在极端特效下开启帧生成的DLSS测试平均216PS

荒野大镖客2在4K分辨率最高特效下开启自动DLSS3测试平均177PS

古墓丽影·暗影在4K分辨率开启超高光线追踪和DLSS的特效下测试平均167FPS

3D MARK SPEEDWAY DIRETX12的测试成绩 10366

3D MARK PORT ROYAL 光线追踪测试成绩 26596

3D MARK TIME SPY EXTREME 测试成绩 18637

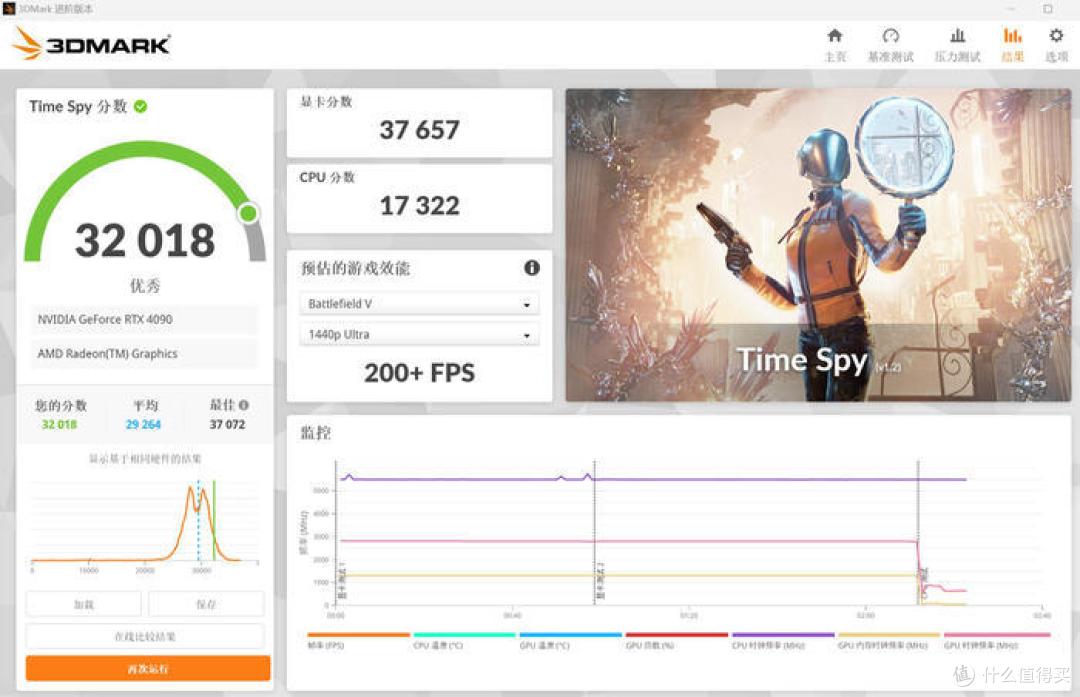

3D MARK TIME SPY 测试成绩 32018

3D MARK FIRE STRIKE ULTRA 测试成绩 24947

3D MARK FIRE STRIKE EXTREME 测试成绩 41927

3D MARK FIRE STRIKE 测试成绩 56329

以上就是本次 ROG HYPERION 创世神黑色款机箱分体水冷装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览

全文完
