拆解报告：DJI大疆86W电源适配器CDX170-90

前言

最近充电头网拿到了DJI大疆一款86W电源适配器CDX170-90，产品在样式设计上与传统电源适配器一样，自带AC电源线以及输出线缆，不过机身还配有两个USB接口，这使得这款电源的应用场景得到拓展，除了可以给无人机充电外，手机等设备也能应急充电了。

下面充电头网就对这款电源适配器进行拆解，看看大疆无人机原装电源配件的做工用料如何，

大疆86W电源适配器外观

大疆86W电源适配器为经典样式设计，两端带有AC输入电源线以及DC输出线缆。

电源线采用双脚国标插头。

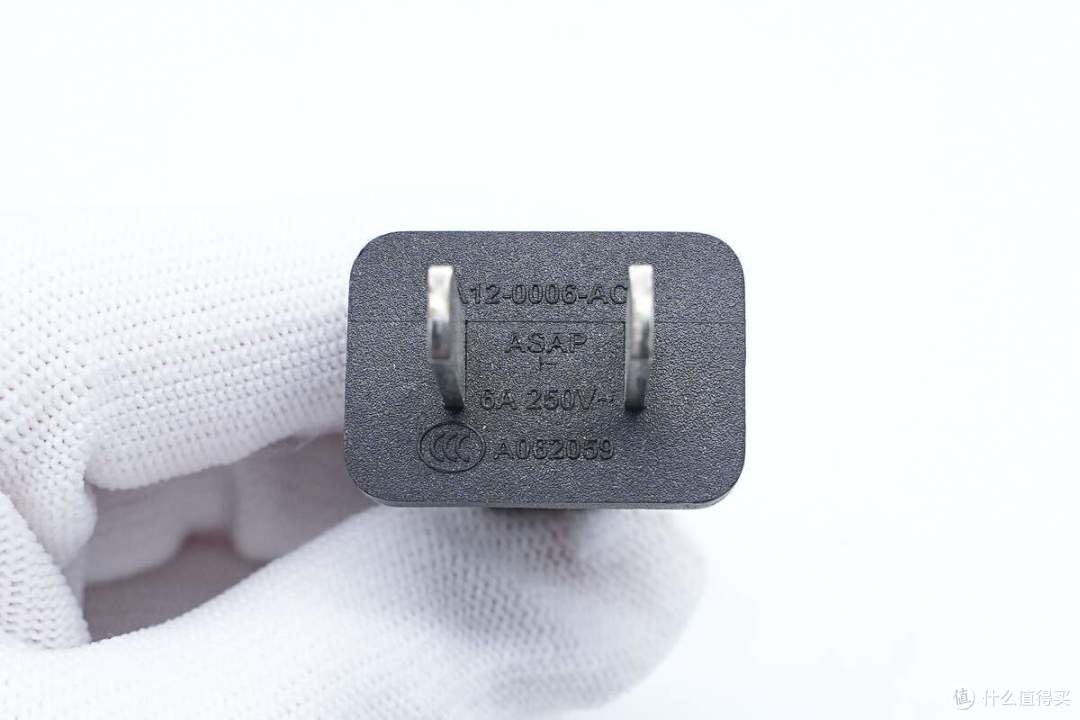

规格为6A 250V~，通过了CCC认证。

电源线另一端设计有方便插拔的凸起。

电源线为可拆卸设计，机身长方体造型，采用PC阻燃材质塑料外壳，表面磨砂工艺处理抗指纹，两侧过渡圆润。

机身顶面中心设计有DJI品牌。

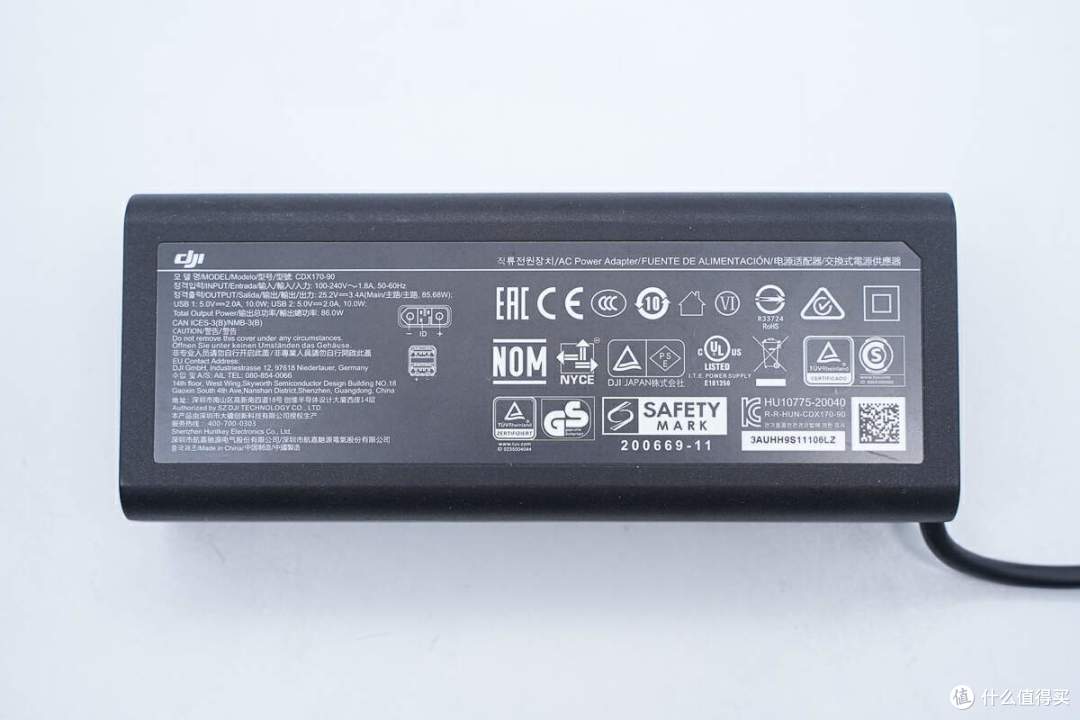

机身底部贴有适配器铭牌。

产品铭牌特写

型号：CDX170-90

输入：100-240V~50/60Hz 1.8A

输出：25.2V3.4A（主路，85.68W）

USB 1/2：5V2A 10W

输出功率：86W

制造商：深圳市航嘉驰源电气股份有限公司

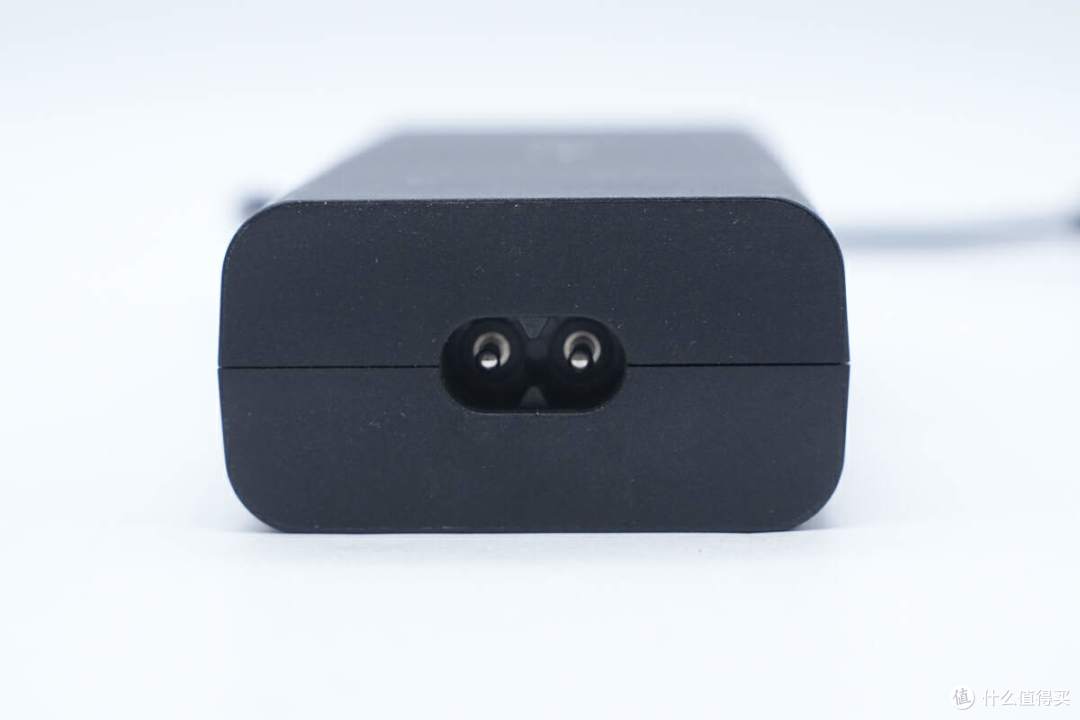

机身输入端采用8字插口。

另一端配有两个USB接口。

输出线缆与机身连接处做了凹槽保护设计。

输出线缆端子外壳上设计有DJI字样。

端子端部特写。

测得电源线长度约为98cm。

机身长度为142.03mm。

宽度为58.15mm。

厚度为31.13mm。

测得DC输出线缆长度约为29cm。

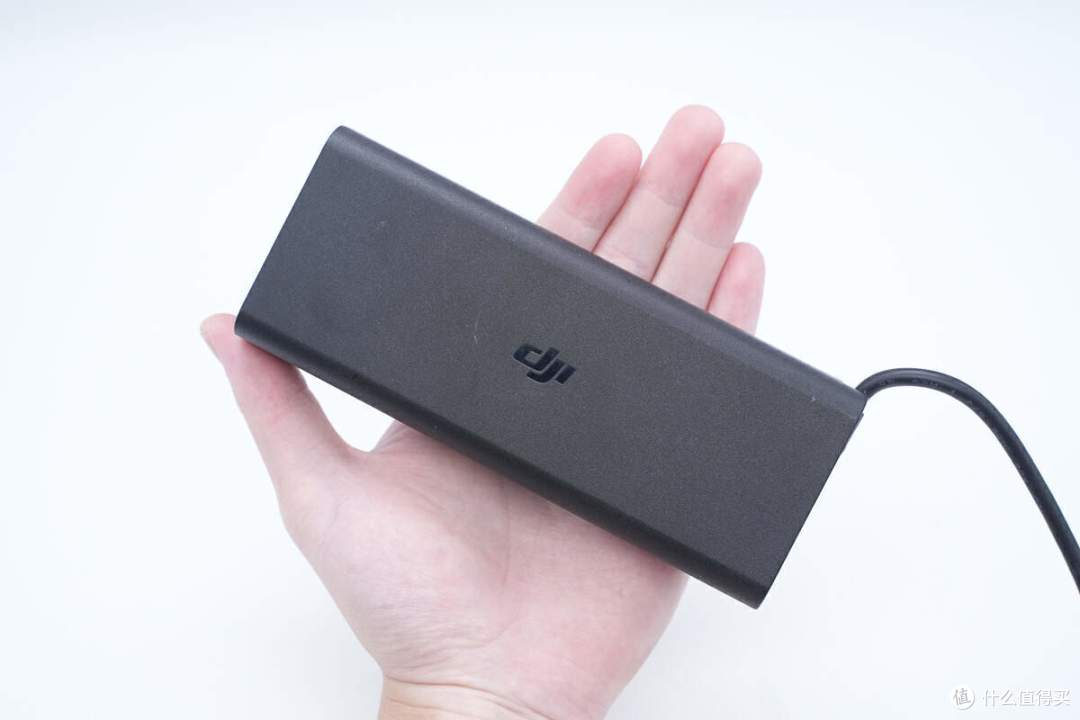

产品机身拿在手上的大小直观感受。

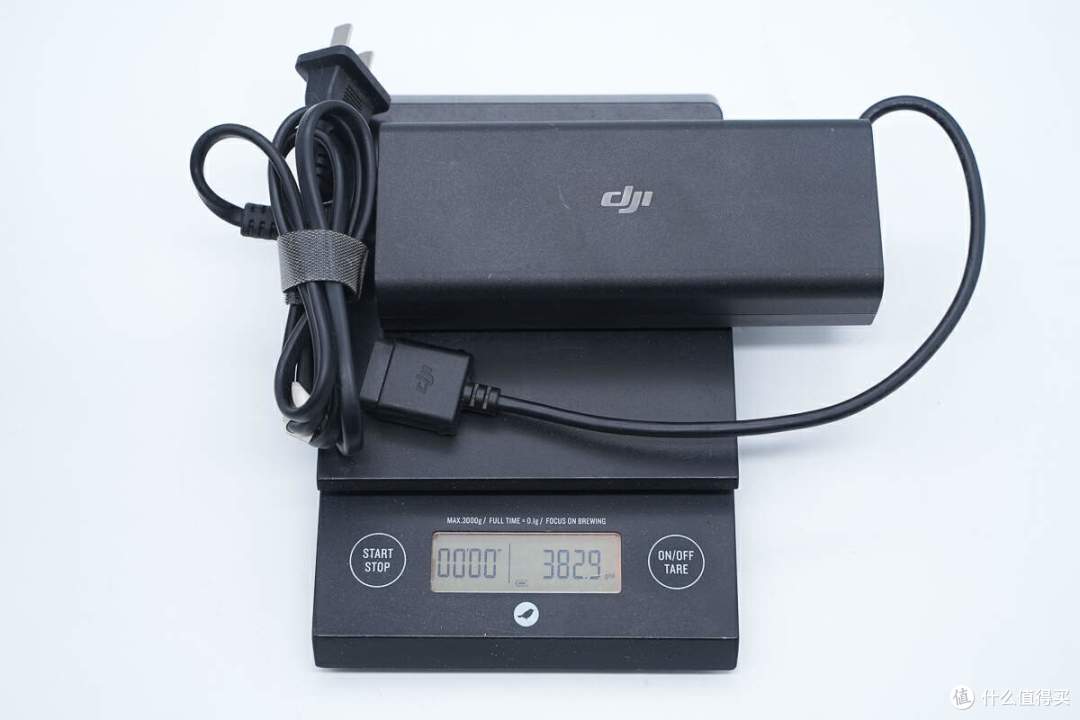

另外测得产品重量约为383g。

测得USB 1口支持DCP、SAM 2A、Apple 2.4A充电协议。

测得另一个USB 1接口同样具备DCP、SAM 2A、Apple 2.4A充电协议。

大疆86W电源适配器拆解

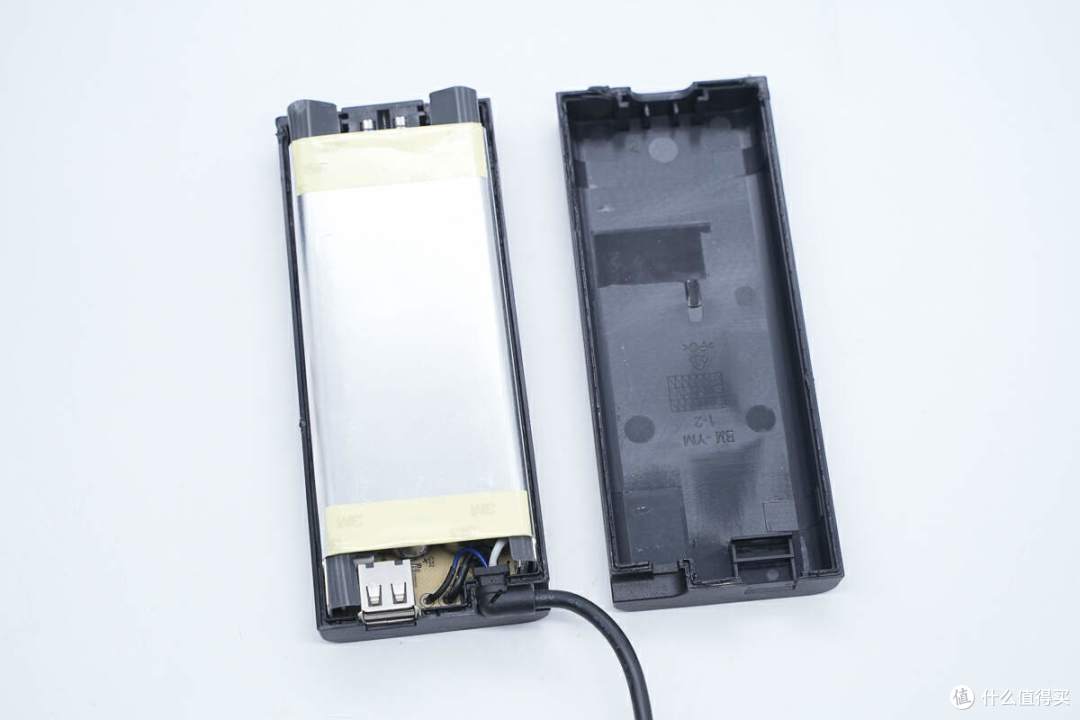

将机身外壳拆开，采用超声波焊接封装。

PCBA模块包裹散热片，一侧采用卡扣固定。

测得模块长度为136.22mm。

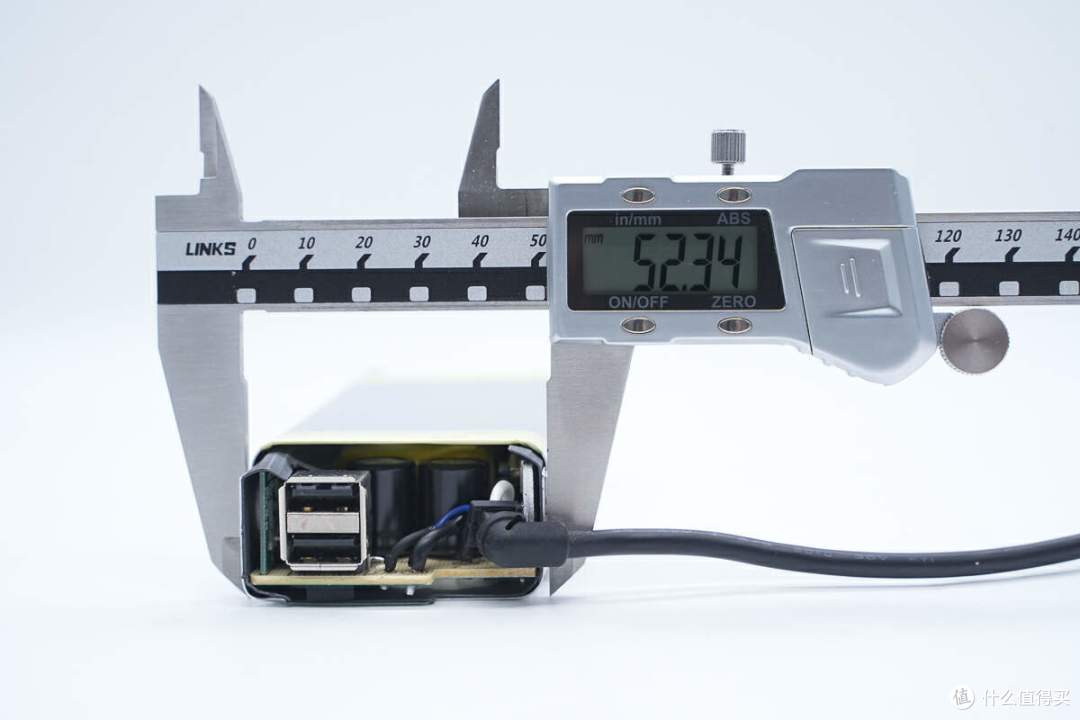

宽度为52.34mm。

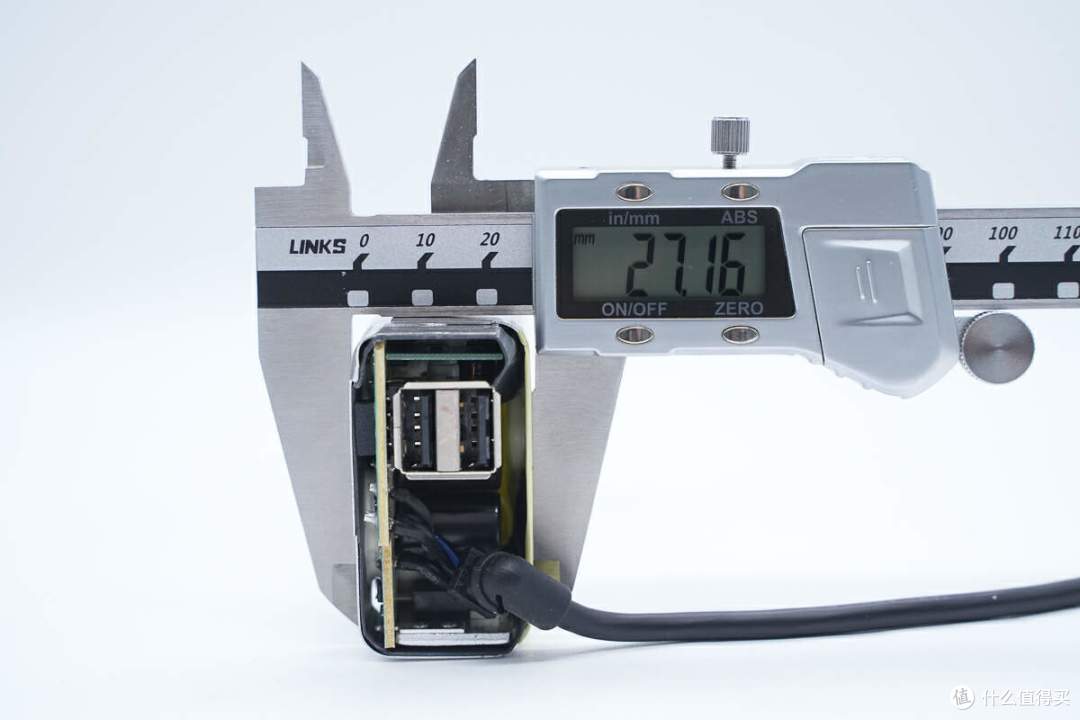

厚度为27.16mm。

将散热片拆开，内侧粘贴绝缘胶带，同时还采用麦拉片进行隔离绝缘。

PCBA模块还专门为整流桥、MOS管等器件配有散热片，电容、变压器等器件打胶加固和散热。

主板背面对应核心发热器件区域同样打胶处理。

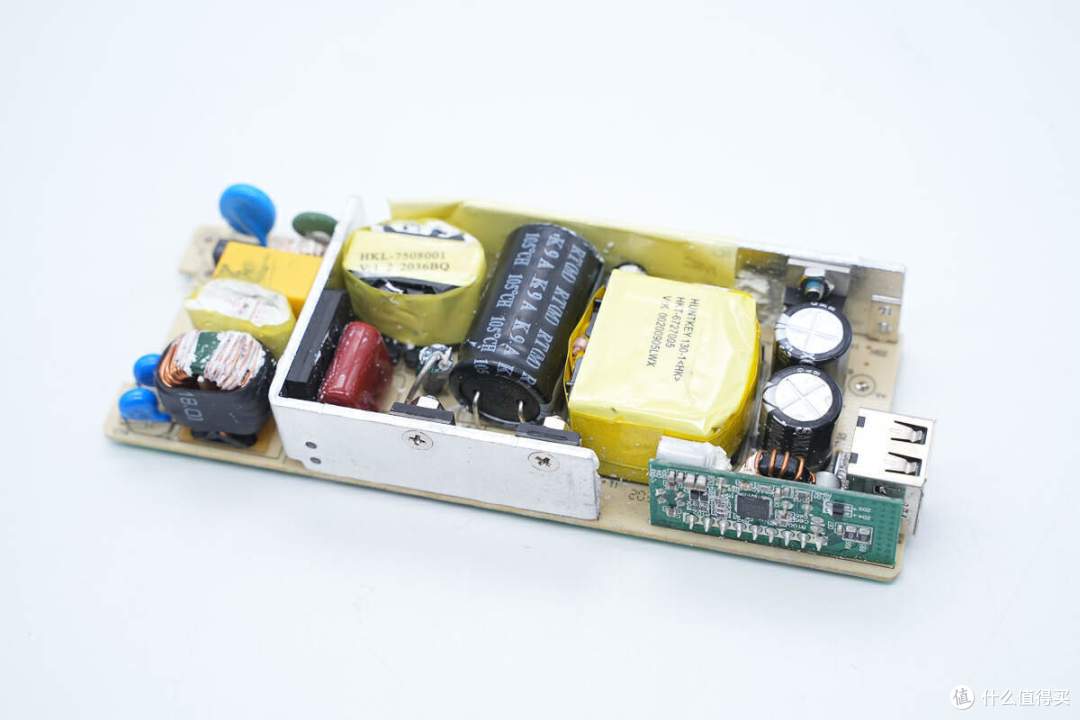

将白胶清理干净，MOS管使用螺丝固定在散热片上，输出端设有一块小板。

主板背面一览，初次级分界明显，设有主控芯片、运放IC以及输出VBUS开关管等。

输入端设有延时保险丝、压敏电阻、共模电感、安规X2电容等。

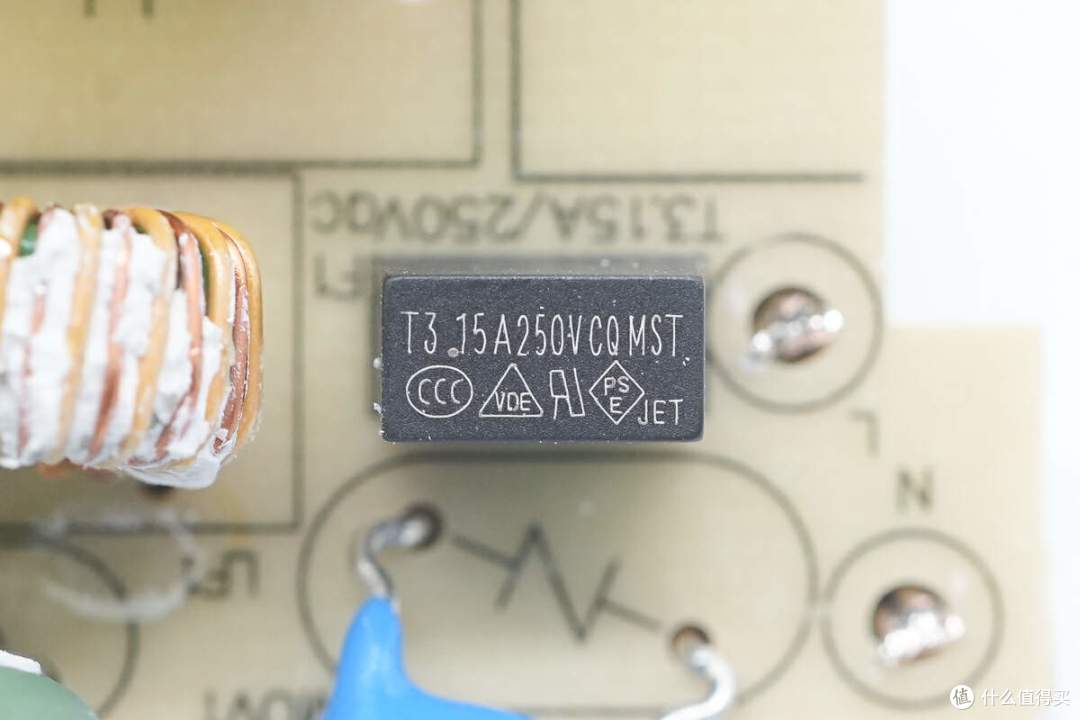

延时保险丝特写，规格为3.15A 250V。

561KD10压敏电阻特写，用于输入过压保护。

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

共模电感双线绕制用于滤除EMI干扰。

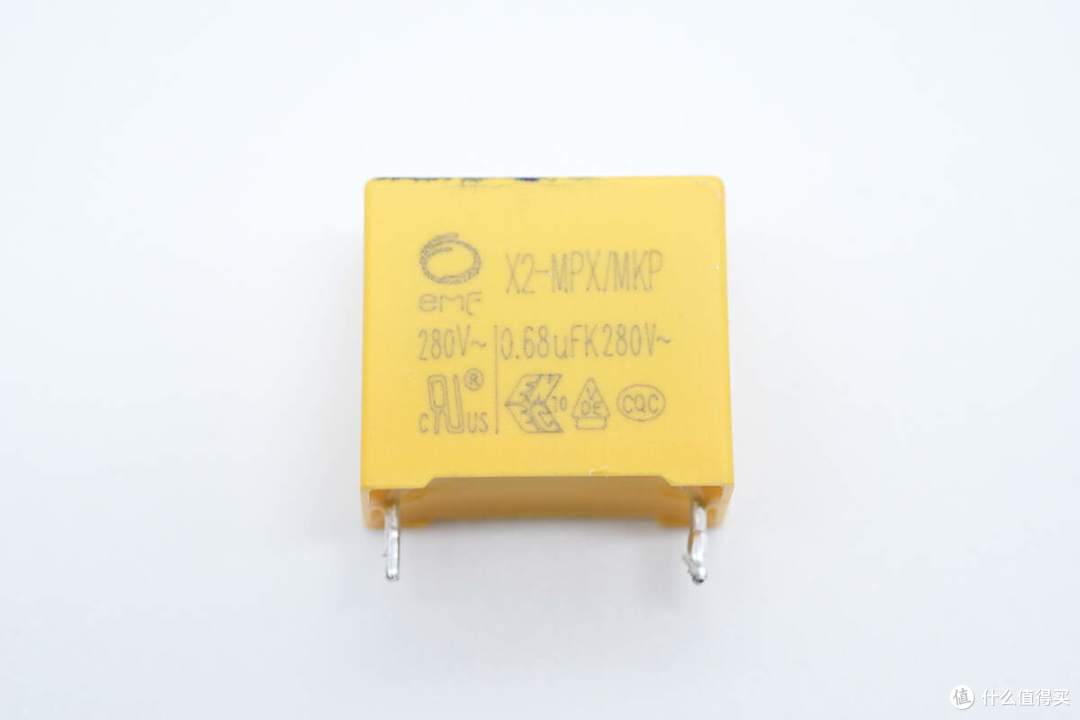

安规X2电容特写，容量0.68μF。

第二级共模电感包裹绝缘胶带。

第三级共模电感包裹绝缘管。

两颗蓝色Y电容特写。

主板正面中心区域设有整流桥、薄膜电容、PFC升压电感、PFC升压开关管、高压滤波电解电容、初级开关管、主控芯片供电电容以及变压器等。

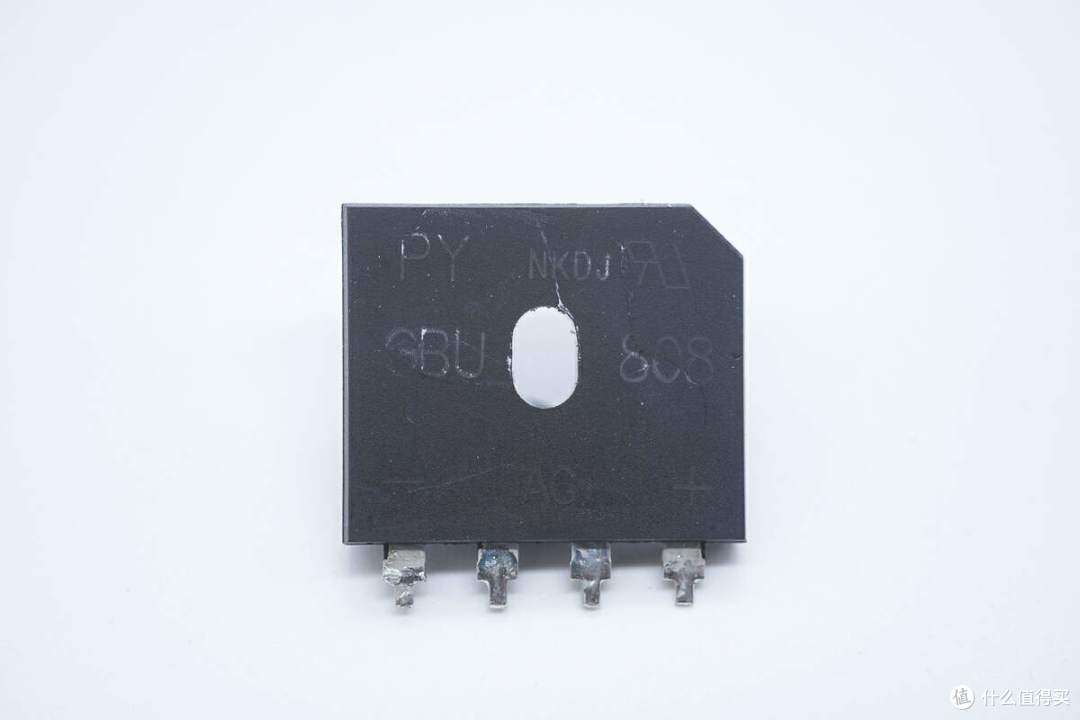

整流桥来自PY平伟，型号GBU808，规格为8A 800V。

薄膜滤波电容特写，规格为1μF 450V。

来自Leadtrend通嘉科技的控制器LD7791。该芯片具有过渡模式功率因数校正（PFC）控制器和准谐振（QR）电流模式控制器，用于高功率应用的成本效益和更少的外部元件设计。智能PFC开关、零电流检测（ZCD）和频率限制机制使其在任何负载条件下都能达到更好的效率。

该芯片还集成了多个保护功能，如X-CAP放电、棕色输入/输出保护、过载保护（OLP）、过温保护（OTP）、过电压保护（OVP）和过电流保护（OCP）以及高/低线补偿。因此，它可以保护系统不受偶然故障的损坏。

PFC升压开关管采用龙腾LNDN18N50。

PFC升压电感特写。

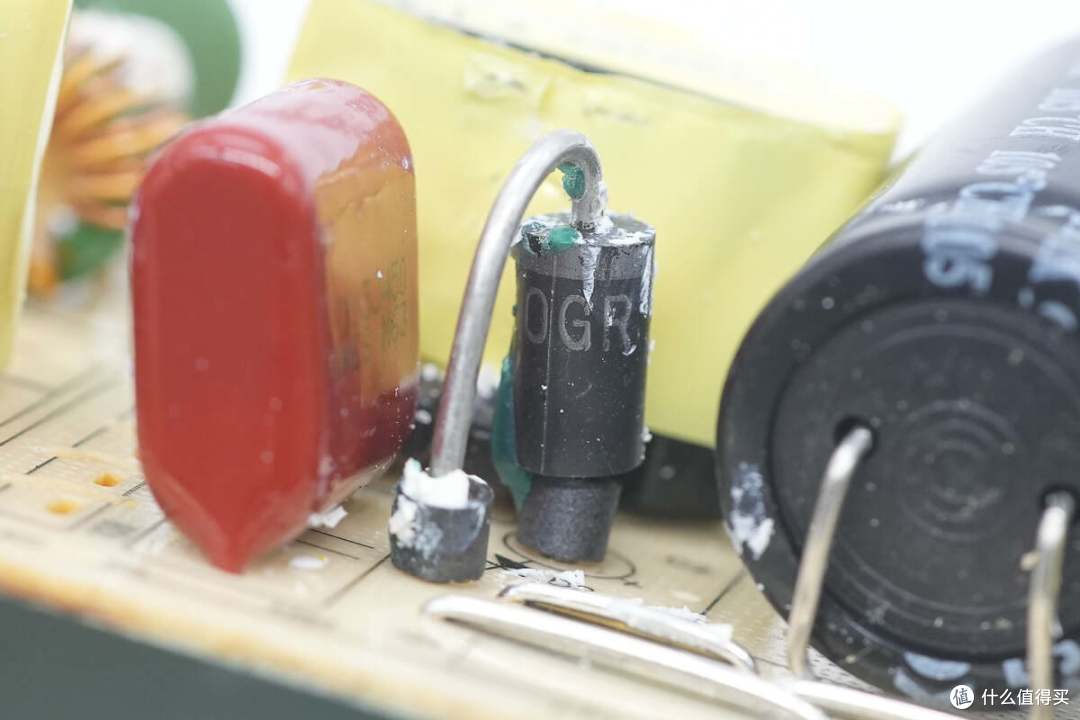

超快恢复二极管，规格为8A 600V，采用直插封装，用于PFC整流。

高压滤波电解电容来自SAMXON万裕，规格为82μF 450V。

主控芯片供电电容来自SAMXON，规格为50V 47μF。

初级开关管来自JSMC吉林华微，型号JCS15N70FC，NMOS管，耐压710V，导阻0.55Ω，TO-220MF封装。

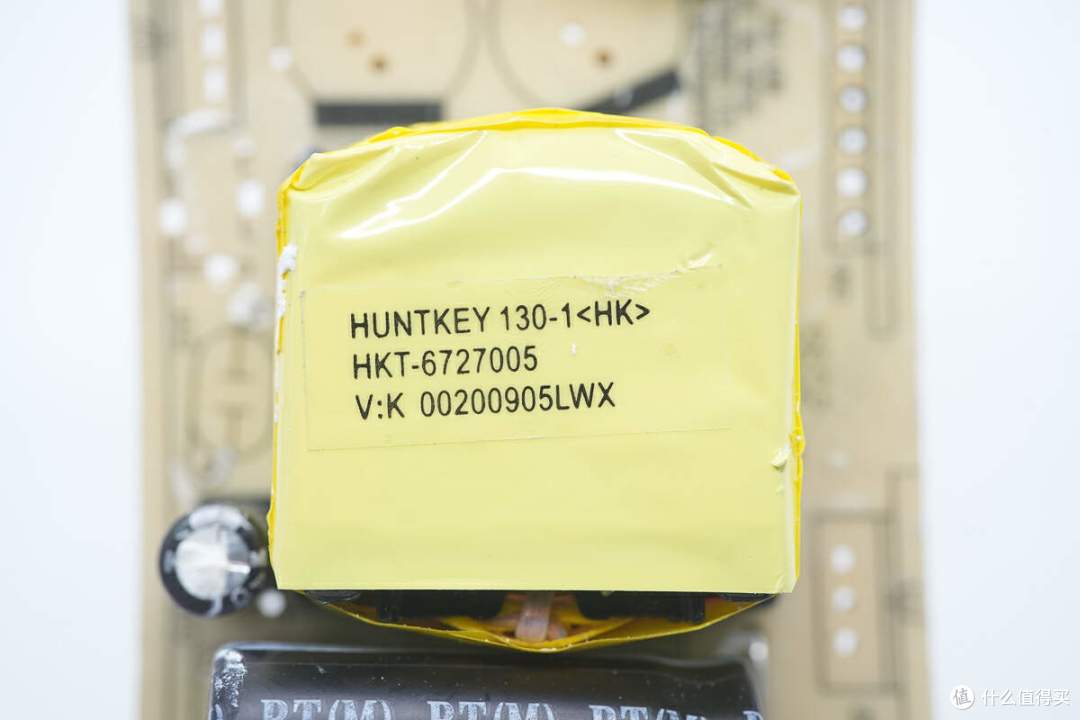

变压器特写。

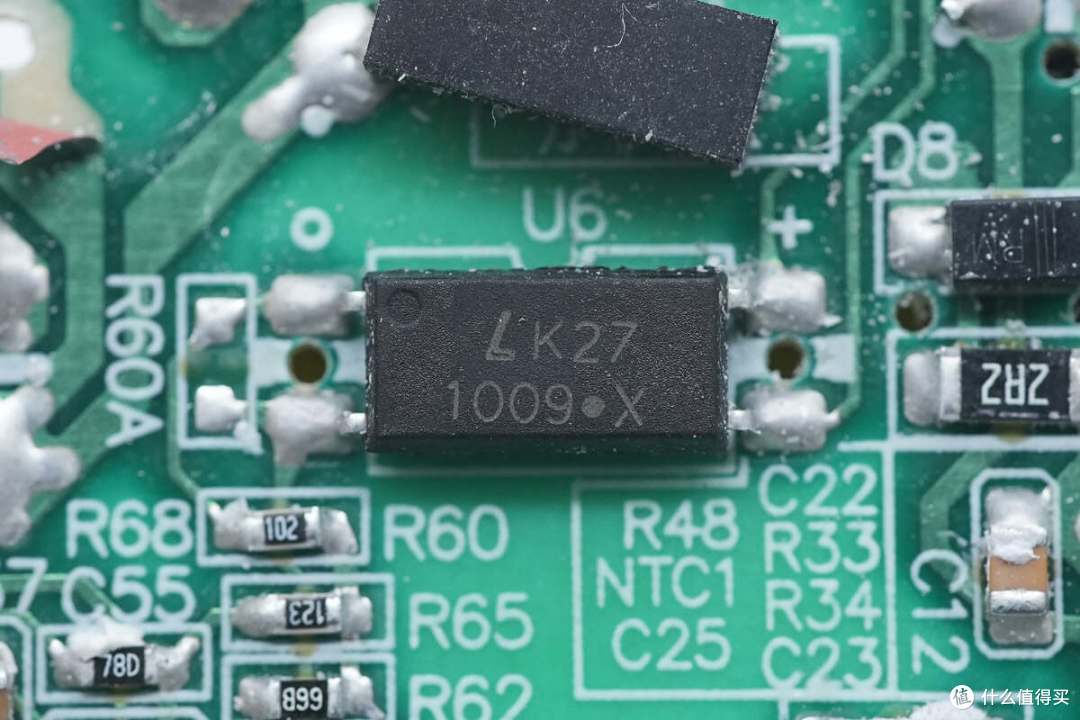

一颗光耦特写，用于输出电压反馈。

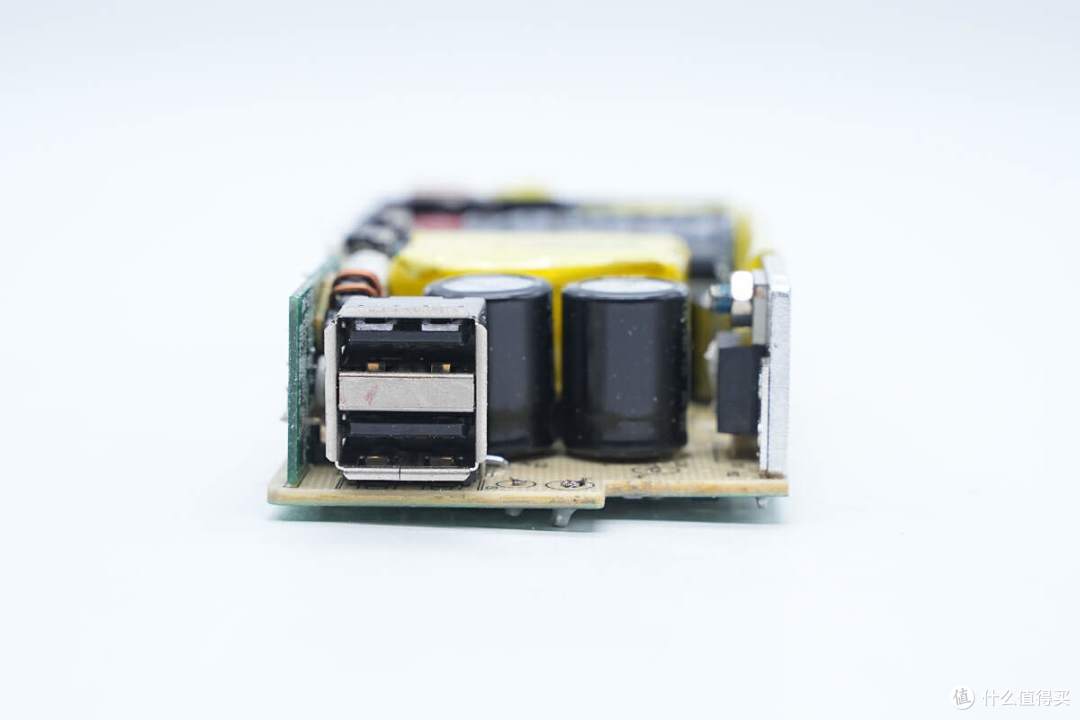

输出端一览，设有输出滤波电容以及二合一USB母座，两侧设有同步整流管和小PCB板。

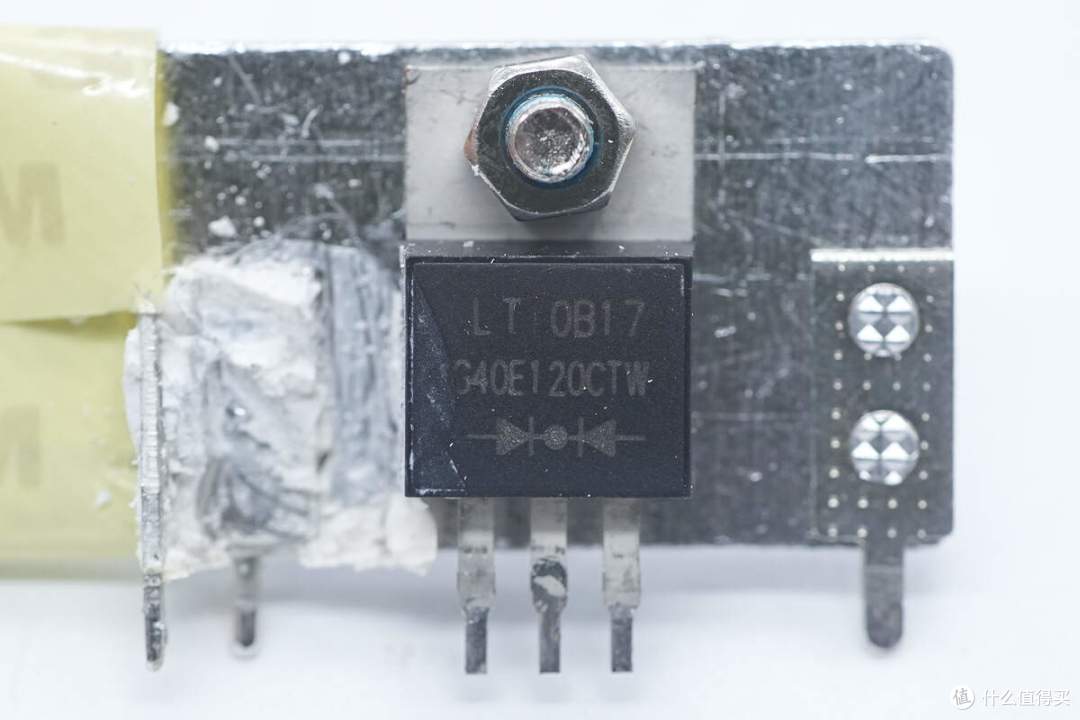

肖特基整流管采用DIODES G40E120CTW，耐压120V，采用TO-220AB封装。

两颗同步整流输出滤波电解电容来自SAMXON，规格为35V 1000μF。

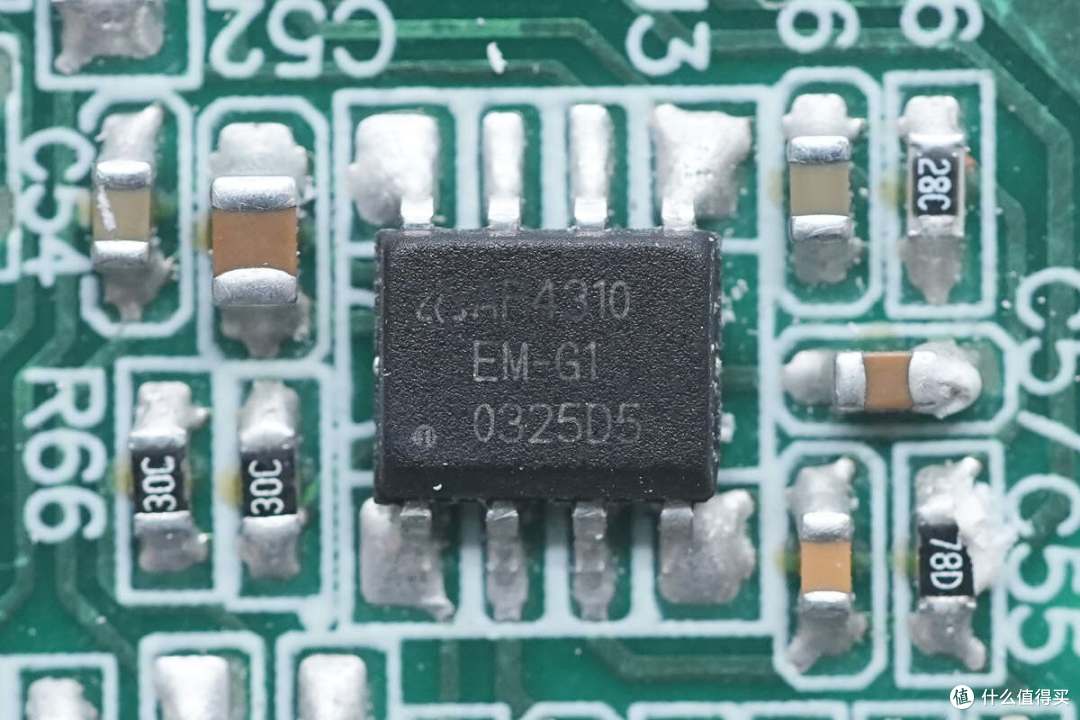

DIODES AP4310双运放，用于输出恒压恒流控制，采用SO-8封装。

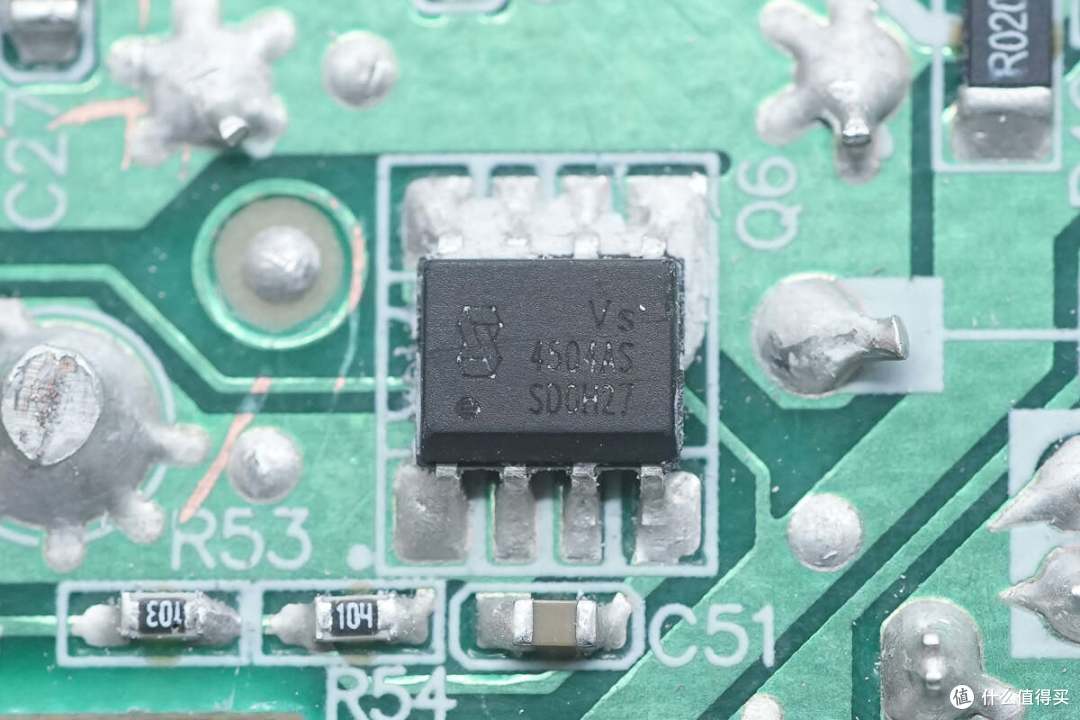

输出VBUS开关管来自威兆，型号VS4504AS，PMOS管，耐压-40V，导阻6.8mΩ，采用SOP8封装。

威兆VS4504AS资料信息。

将小板拆下，板子一面设有一颗同步降压芯片。

另一面设有降压电感、滤波固态电容、滤波电感等。

滤波固态电容规格为35V 100μF。

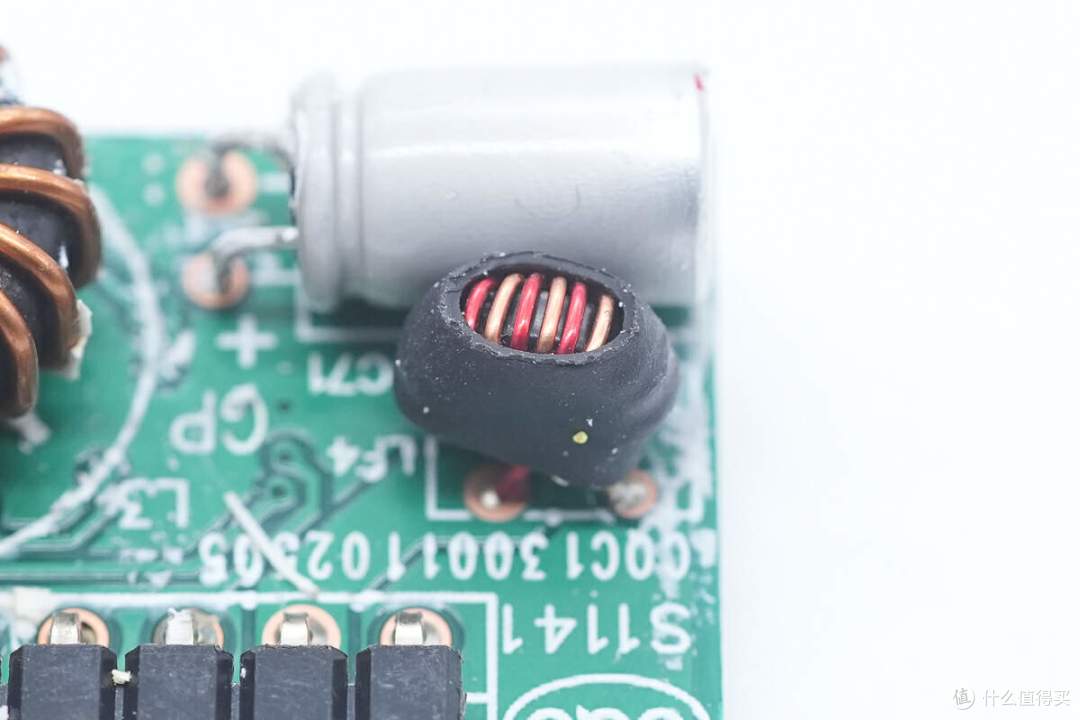

滤波电感外套绝缘管。

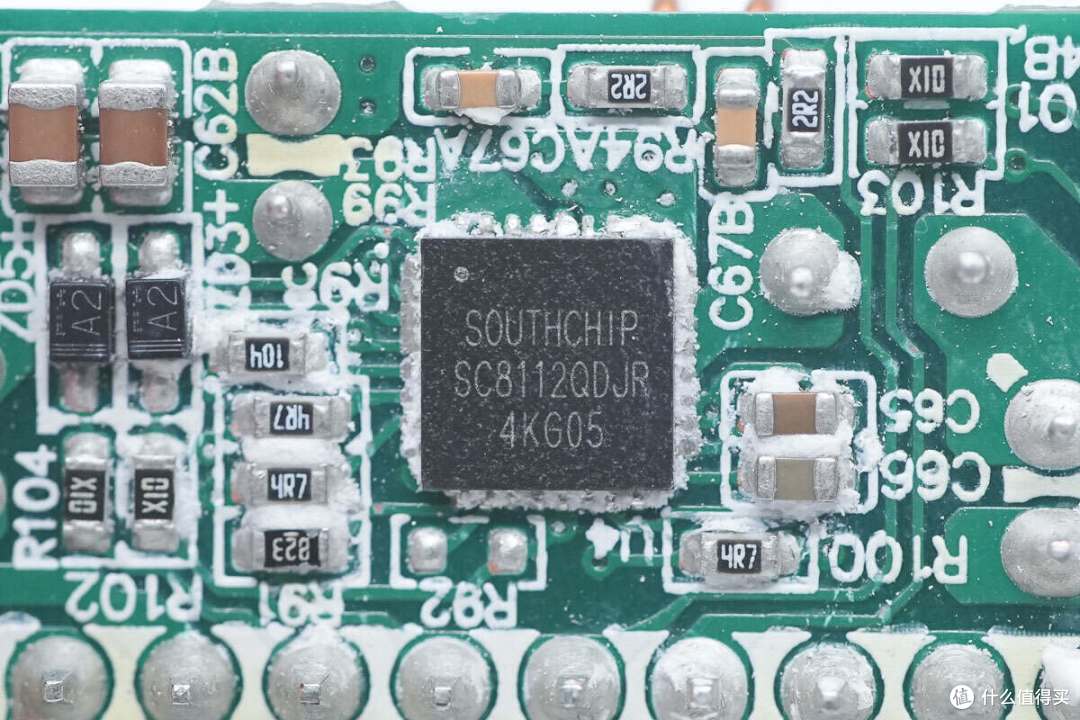

用于USB-A口输出的降压芯片来自南芯科技，型号SC8112，是一颗双路输出的同步降压转换器，芯片内部集成开关管，支持4.6-36V输入电压，输出电流6A，输出电压可由分压电阻设置，支持高精度输出电流限制，总输出功率可由电阻设置，便于恒功率输出。

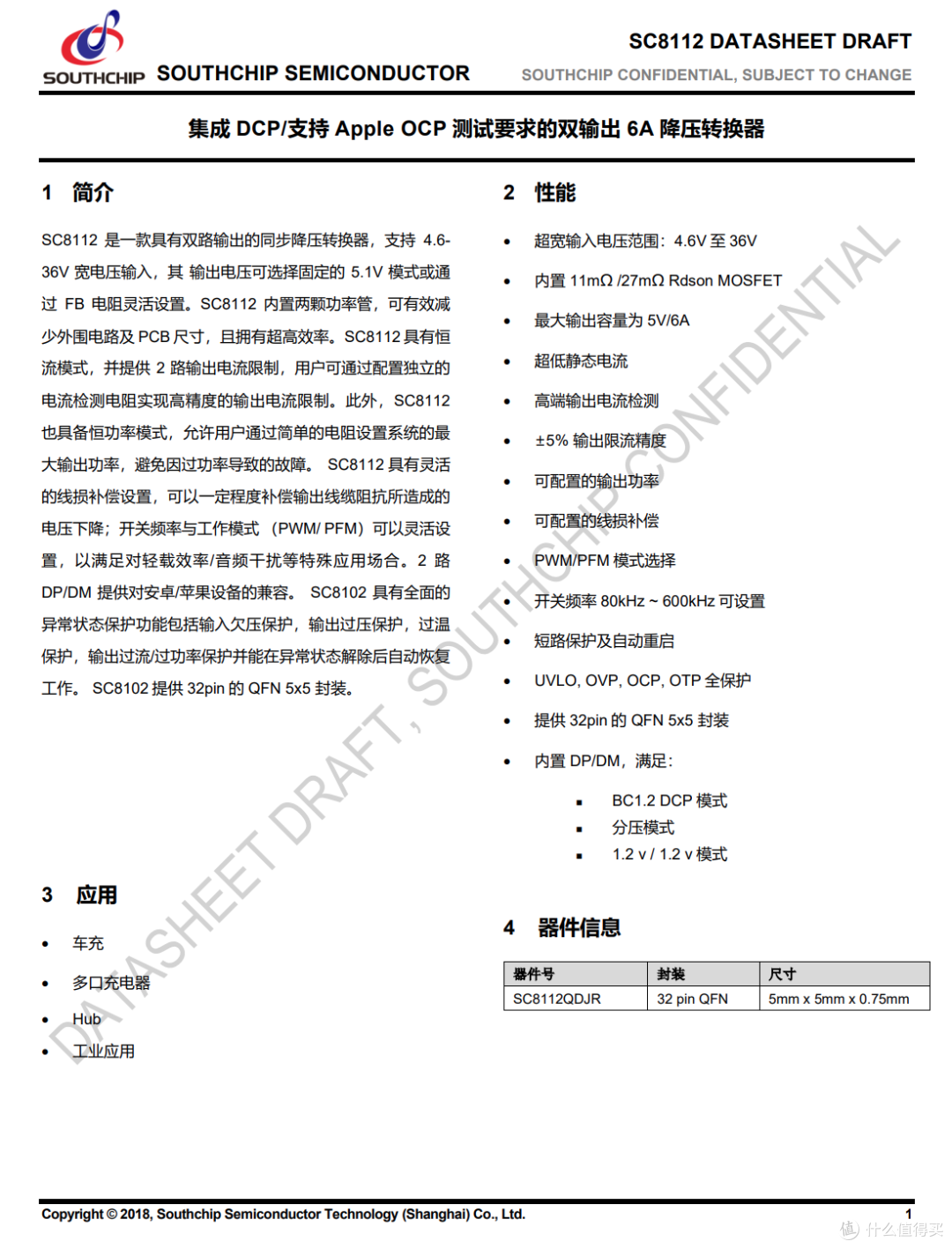

南芯科技SC8112详细资料。

降压电感特写。

降压输出滤波固态电容规格为6.3V 270μF。

USB母座特写。

全部拆解一览，来张全家福。

充电头网拆解总结

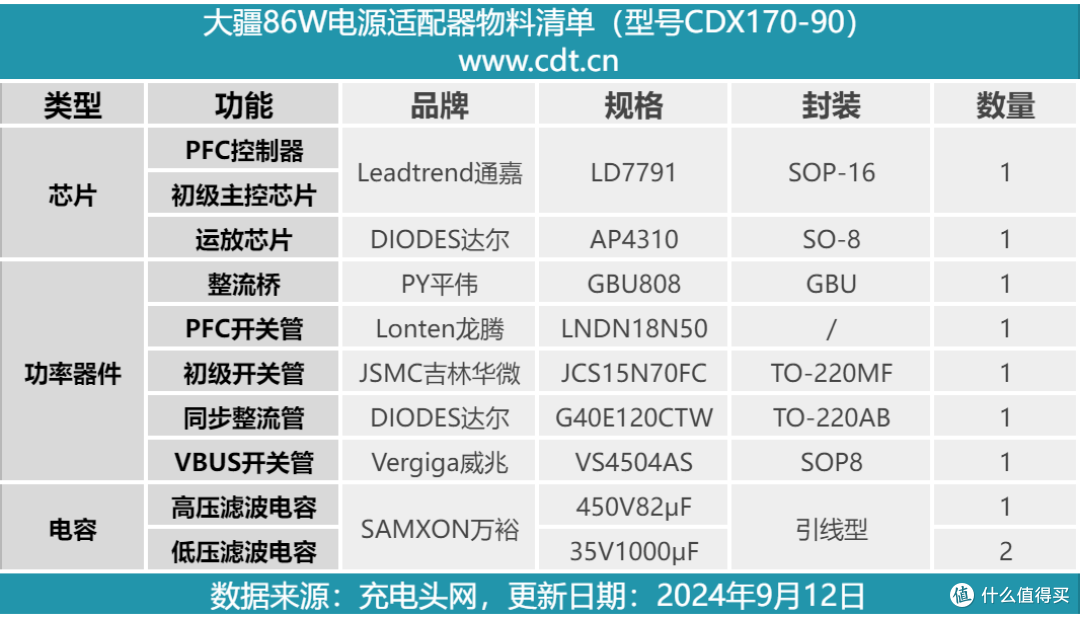

最后附上大疆86W电源适配器的核心器件清单，方便大家查阅。

大疆86W电源适配器采用黑色配色，外壳主体磨砂抗指纹，自带约1米长电源线以及0.3米输出线。适配器采用可更换电源线设计，可以根据使用场合，更换不同长度的电源线，方便使用。适配器支持100-240Vac宽电压输入以及约86W主路输出，两个USB接口支持10W充电功率，可用于为手机、充电宝等充电。

充电头网通过拆解了解到，惠普这款电源适配器由航嘉代工，采用通嘉科技LD7791方案，集成PFC和QR控制器，输出端采用肖特基同步整流管整流。两个USB接口采用南芯科技SC8112进行二次降压后以5V恒压输出。内部发热元件焊接在散热片上散热，其余器件还打胶加固。
