支持网关功能，三星15W无线充电底座拆解
2025-06-12 19:37:56
1点赞
0收藏
0评论
前言
对于主流旗舰手机来说，无线充电已经成为标配，无需插线，使用方便。三星推出了一款SmartThings Station无线充电底座，支持网关功能，能够连接IoT产品，并通过手机应用程序来控制智能家居设备。
这款无线充电底座支持15W无线充电，并具备寻找手机功能，通过预设按键功能，可以方便的控制智能家居设备。无线充电底座配有充电器和数据线，到手即可使用。下面充电头网就带来三星这款无线充电底座的拆解，一起看看内部的用料和设计。
三星15W无线充电底座开箱
包装盒正面印有SAMSUNG品牌、产品外观以及名称。
背面印有产品卖点、包装清单等信息。

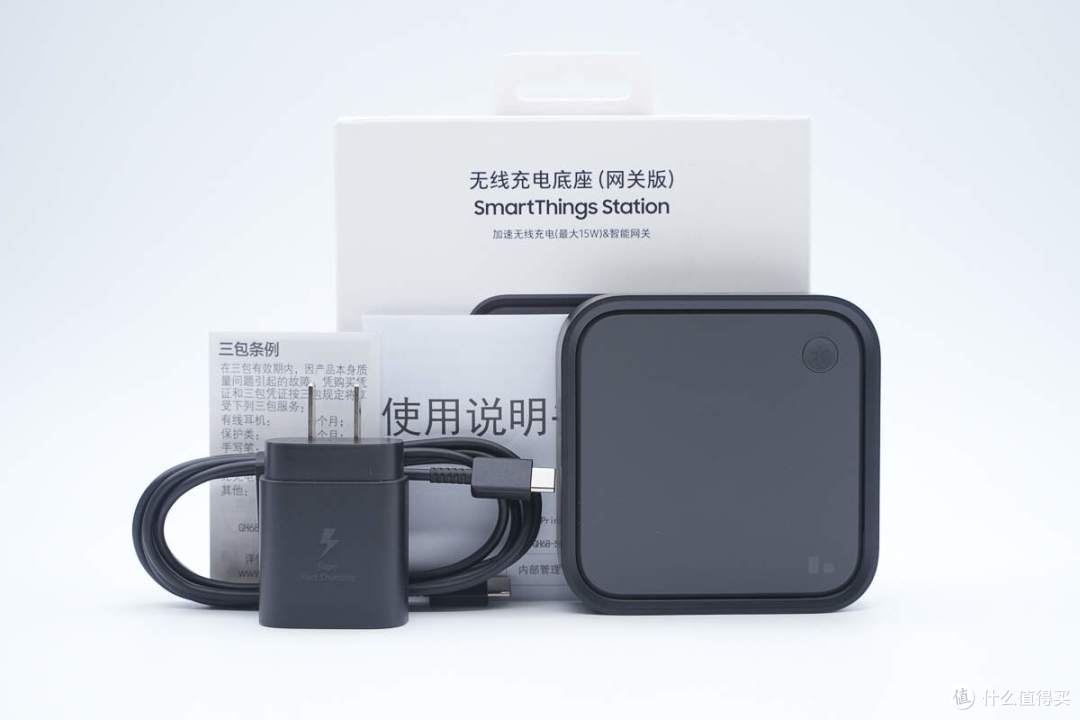

包装内含三星15W无线充电底座、充电器、数据线、使用说明书以及三包凭证。

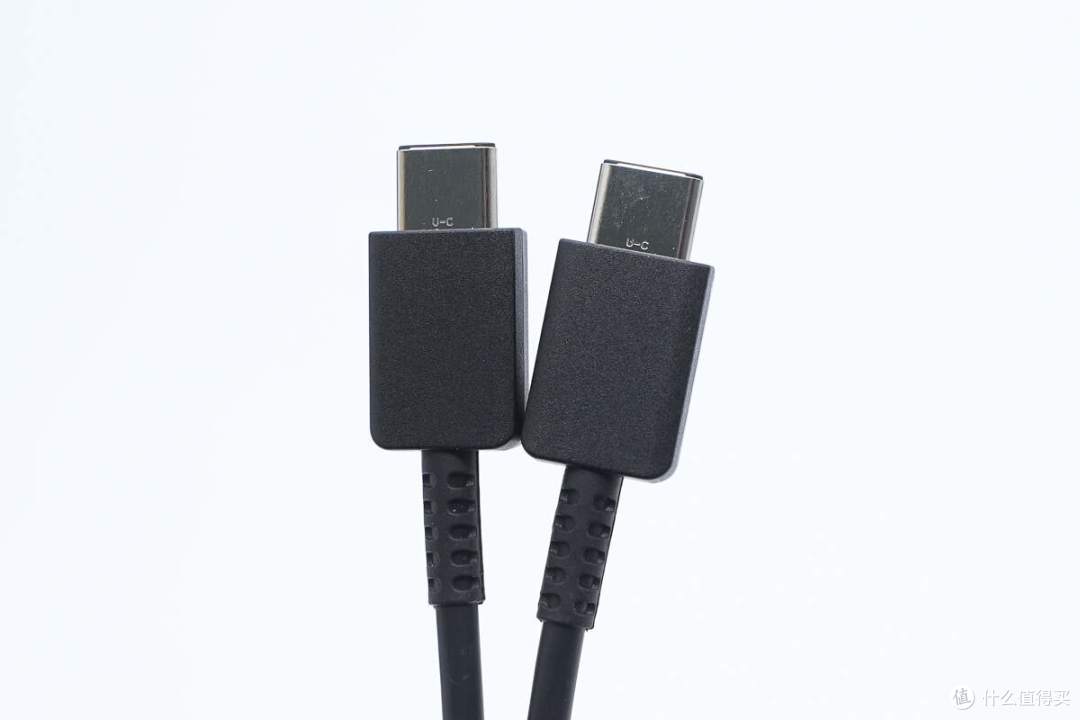

附带数据线为USB-C to USB-C类型，经典黑色配色，端子外壳磨砂方便插拔，末端设有抗弯折网尾。

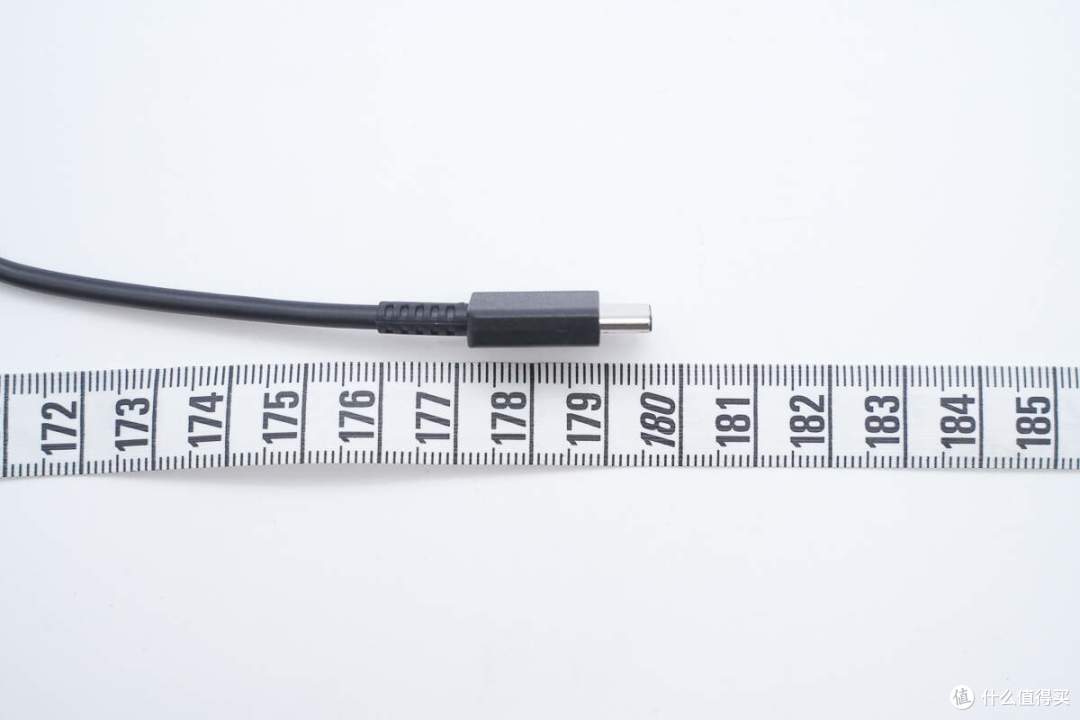

测得数据线长度约为180cm。

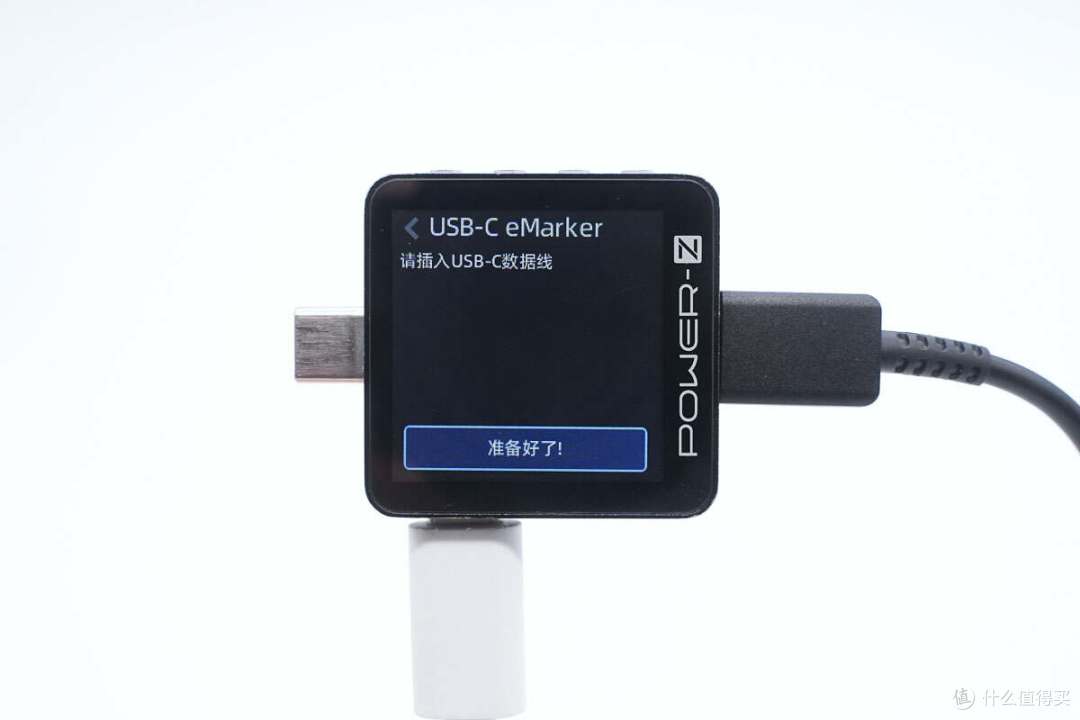

使用ChargerLAB POWER-Z KM003C测得数据线没有E-Marker芯片。

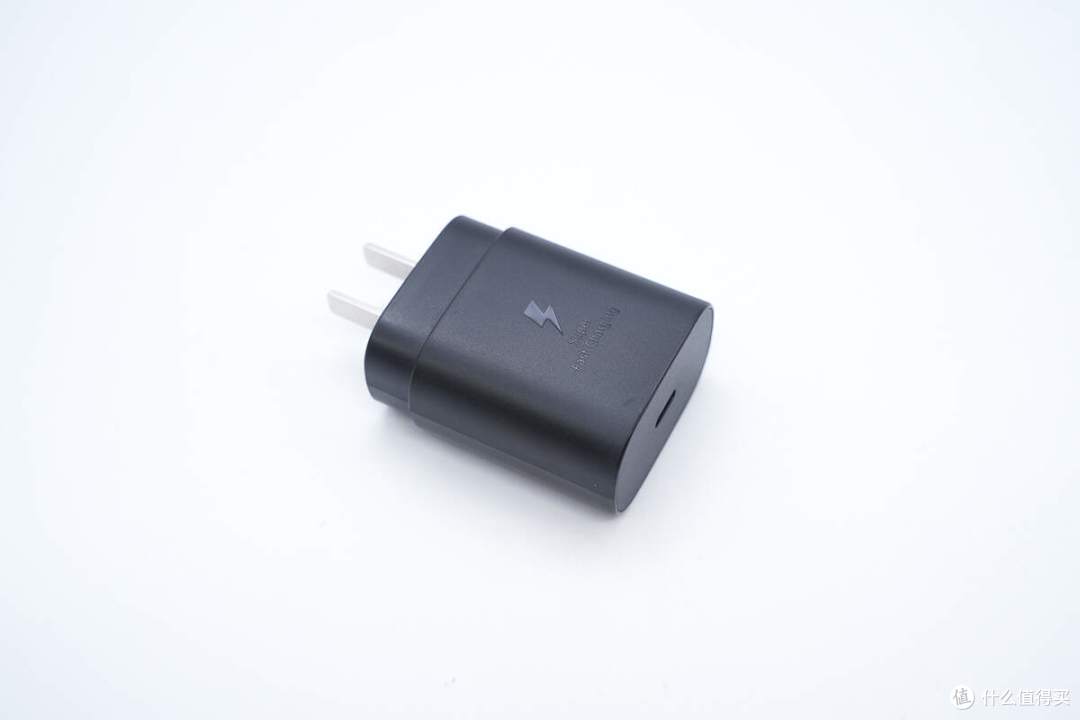

配备的25W充电器与此前拆解的外观完全相同，主体表面磨砂，腰身两侧过渡圆润。

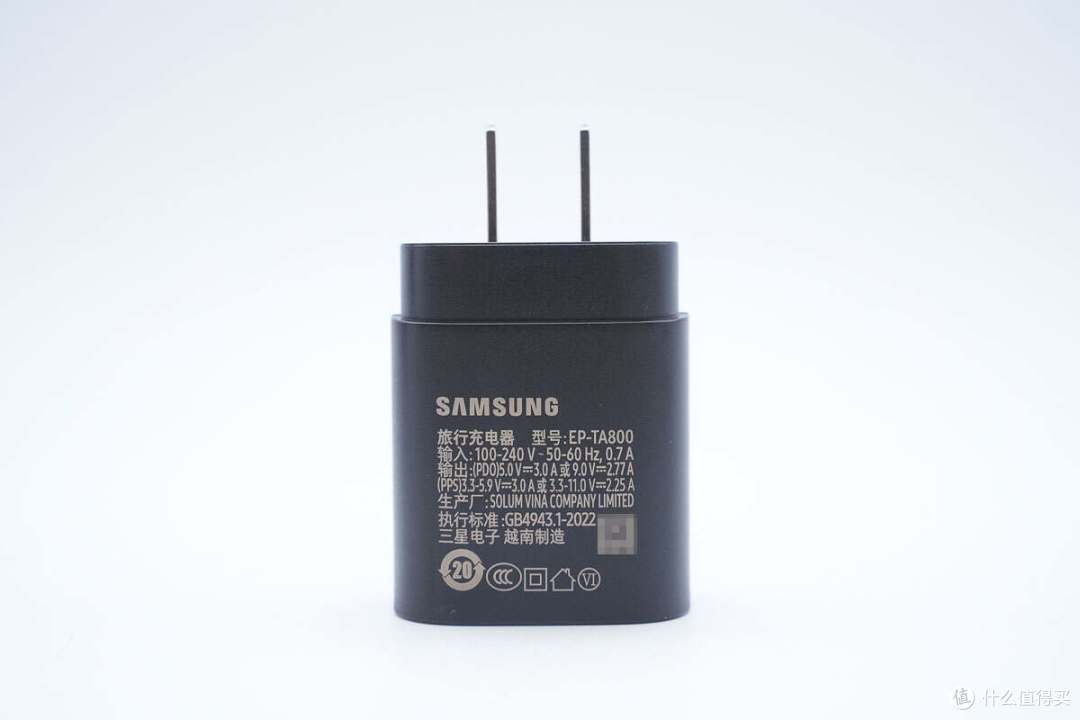

机身背面印有充电器参数
型号：EP-TA800
输入：100-240V~50/60HZ 0.7A
输出：5V3A、9V2.77A
PPS：3.3-5.9V3A、3.3-11V2.25A
充电器已经通过了CCC认证和VI级能效认证。

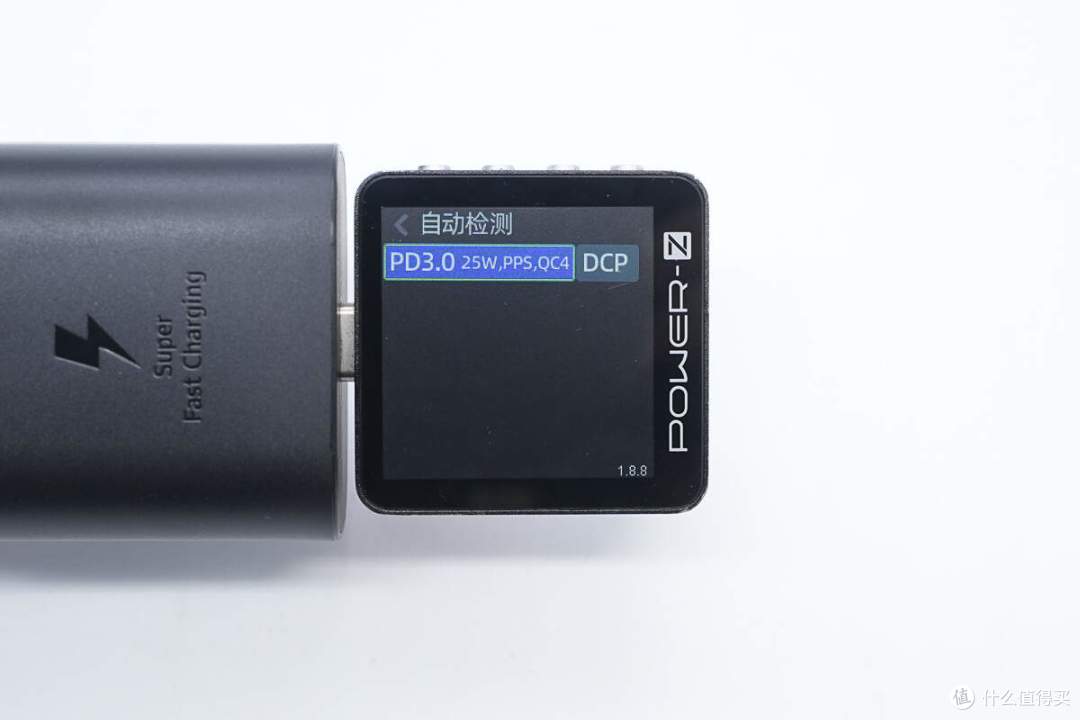

测得这款充电器支持PD3.0、PPS、QC4、DCP快充协议。

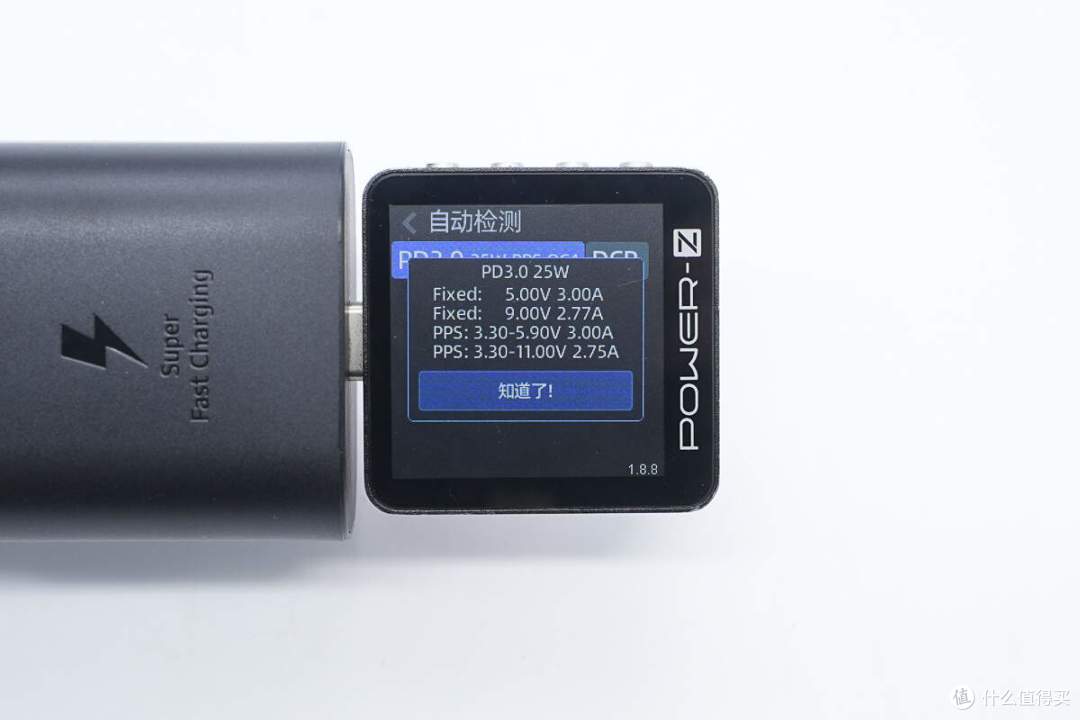

PDO报文显示USB-C口还具备5V3A、9V2.77A两组固定电压档位，以及3.3-5.9V3A和3.3-11V2.75A两组PPS电压档位。

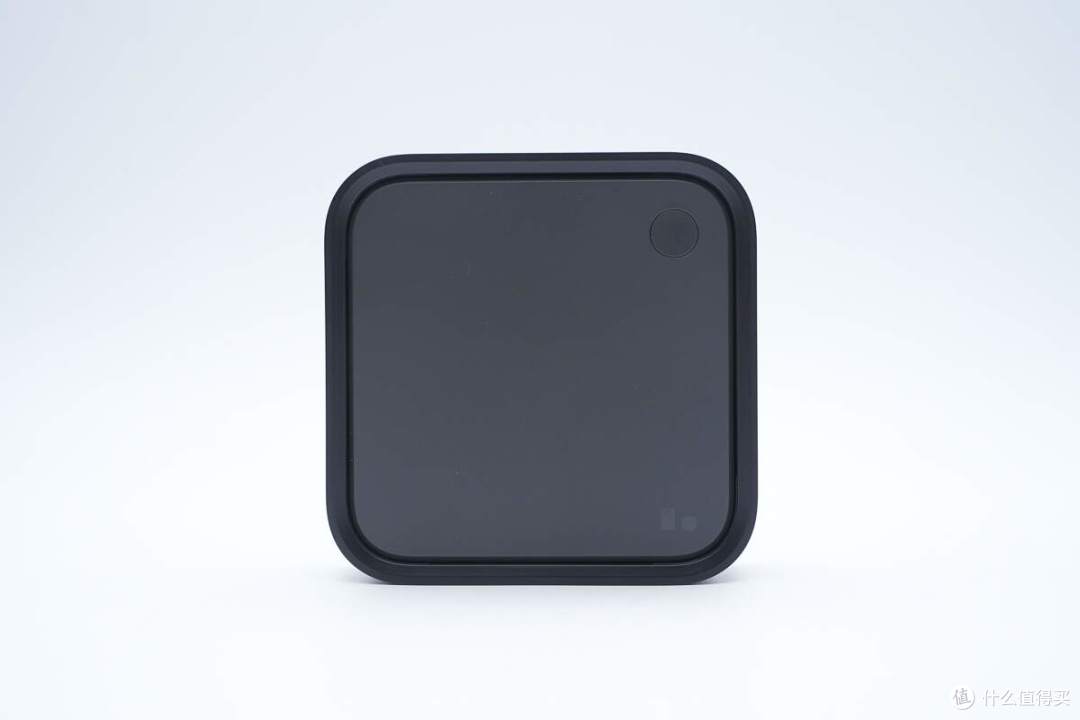

三星15W无线充电底座采用扁平方块造型设计，机身外壳表面哑光处理，顶面边缘微凸设计，可以避免手机无线充电时积热。

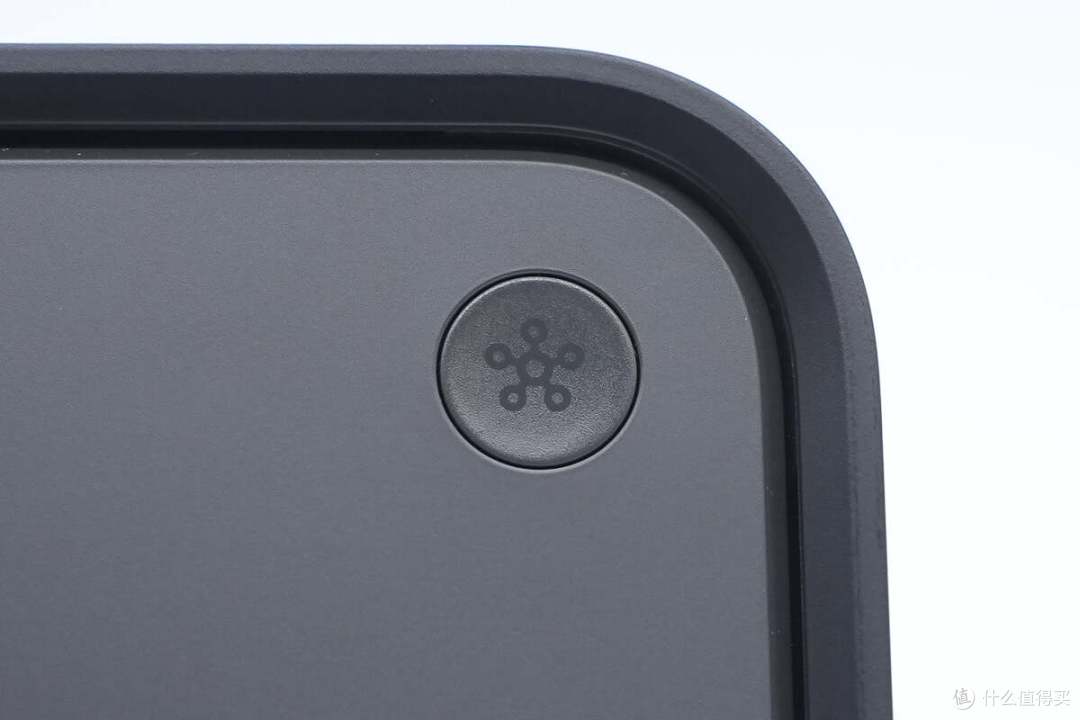

机身顶部一端角处设有Smart按钮。

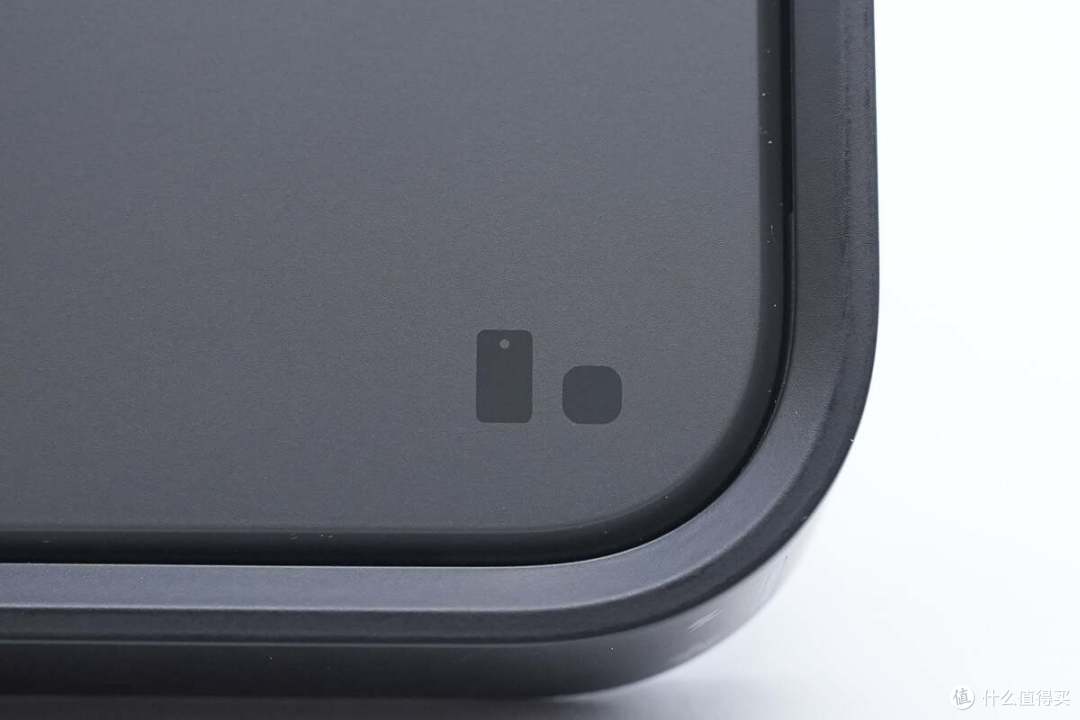

另一端角处设计有手机和耳机标识。

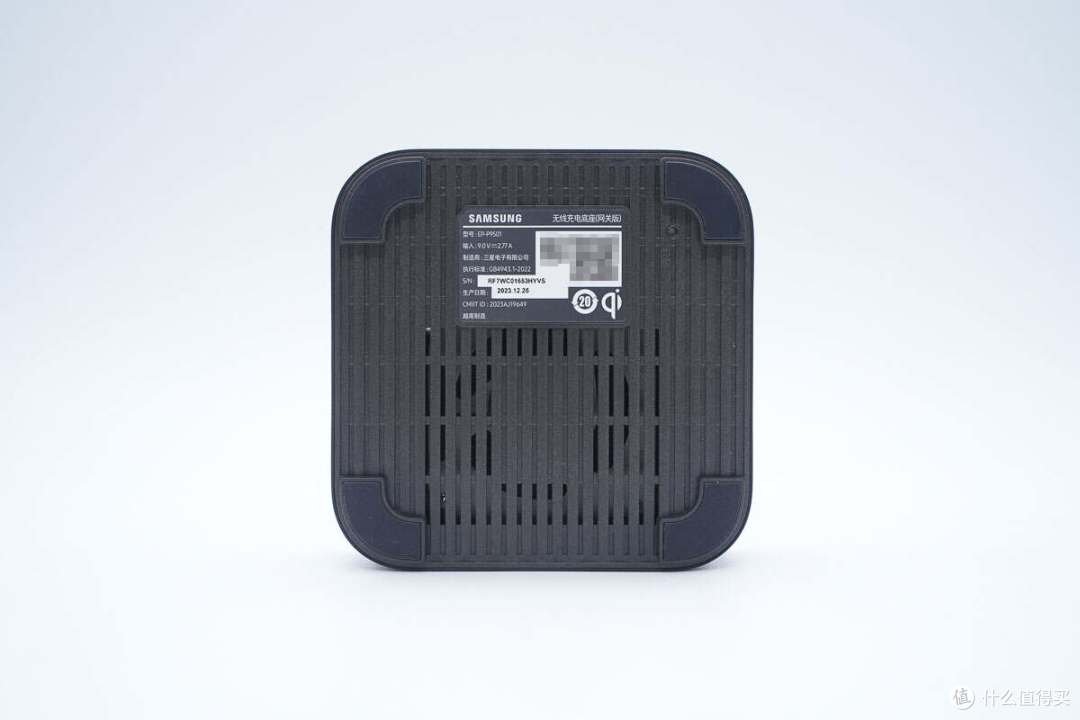

机身底部四端设有防滑垫，此外还贴有铭牌贴纸。

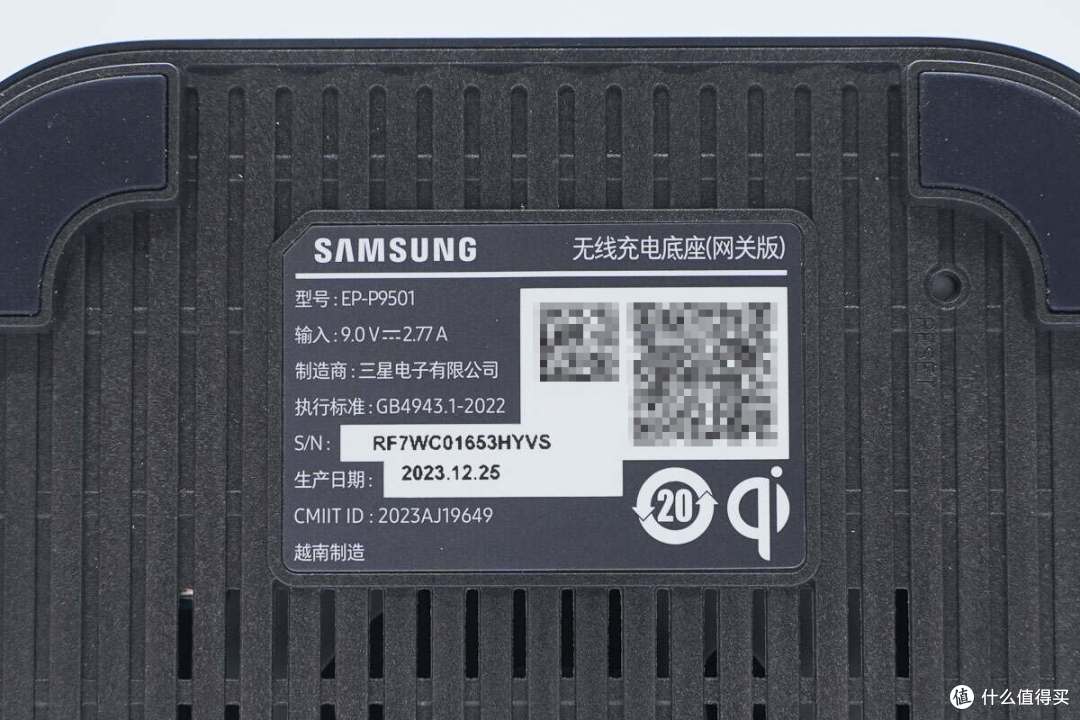

产品参数特写
型号：EP-P9501
输入：9V2.77A
制造商：三星电子有限公司

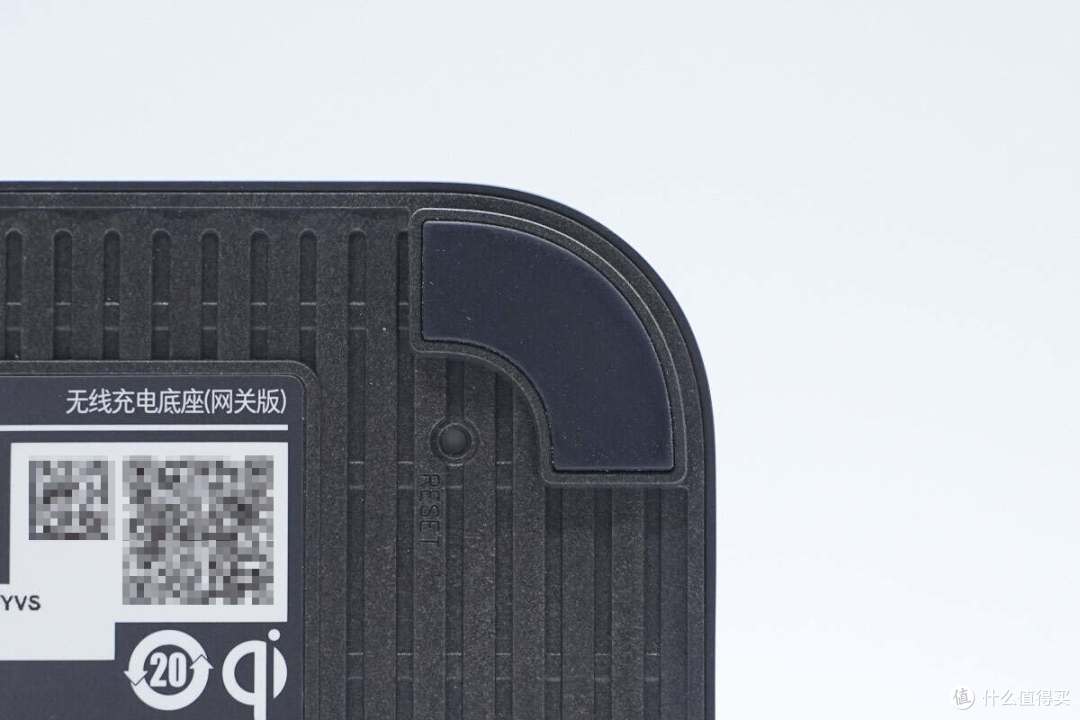

机身底部还设有复位按钮。

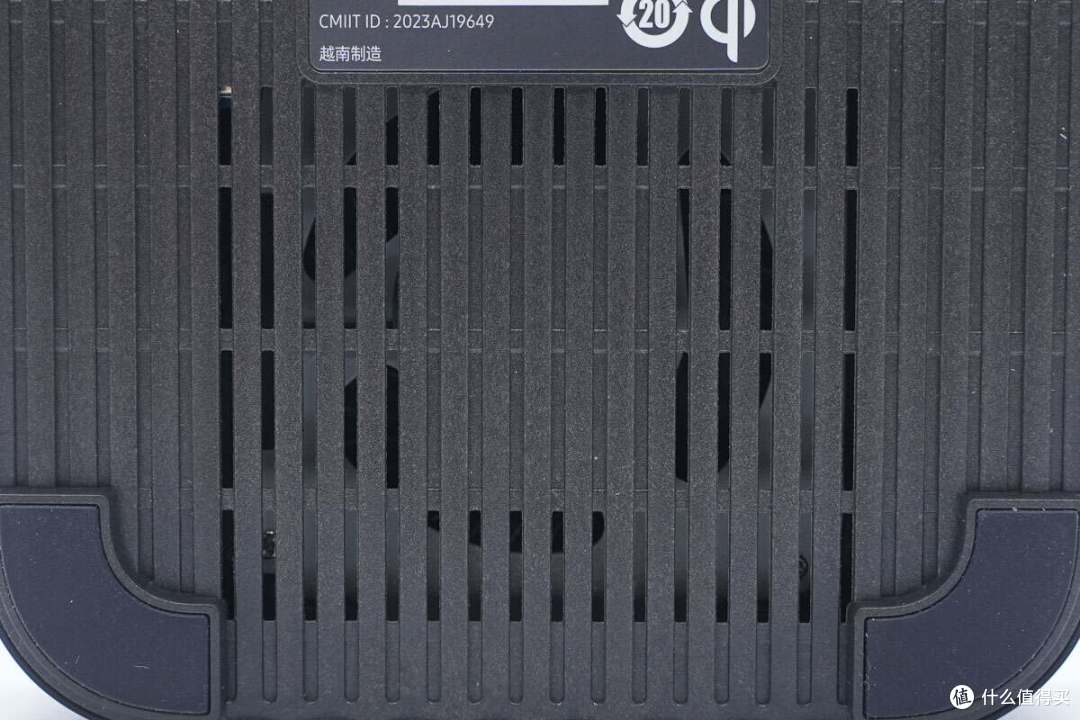

底部外壳上设有格栅散热孔。

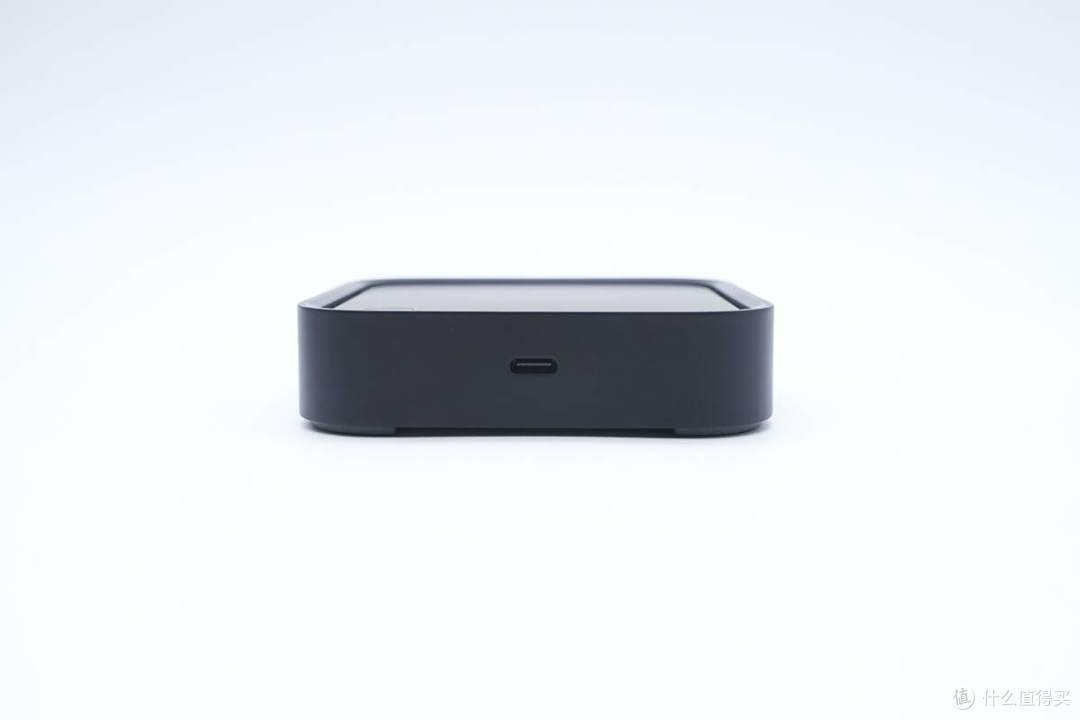

侧面居中布局单USB-C接口。

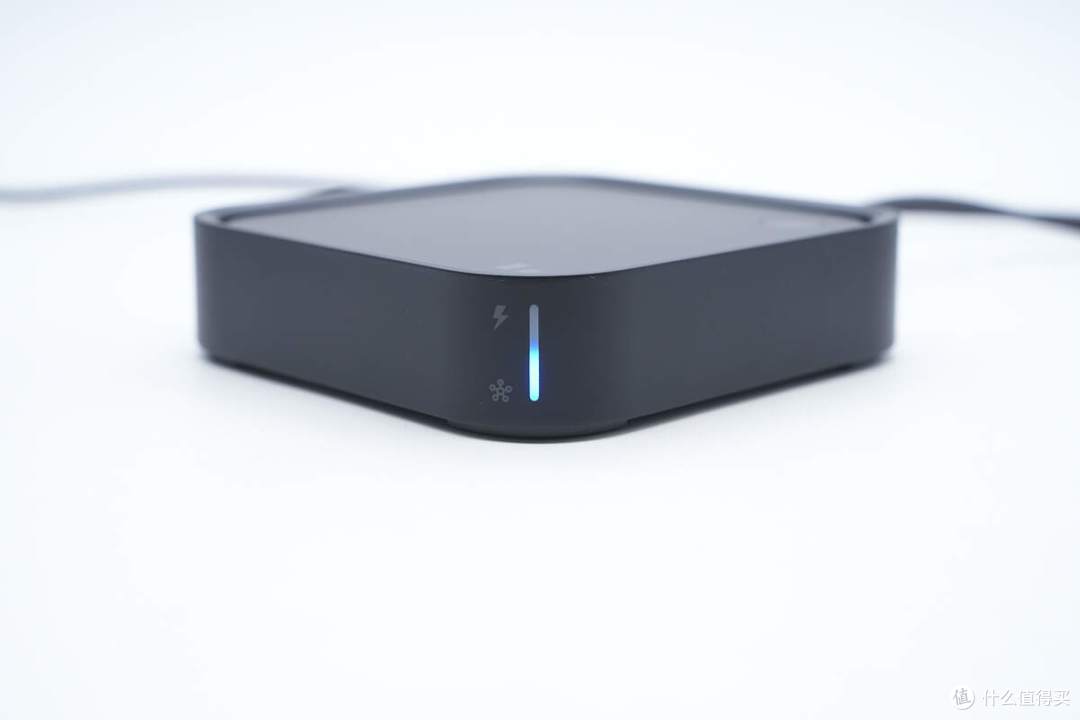

端角处还设有无线充电和网关指示灯，灯条左侧上下印有相应提示标识，上下色灯颜色不同也可以给用户两种工作状态下的相应提示。

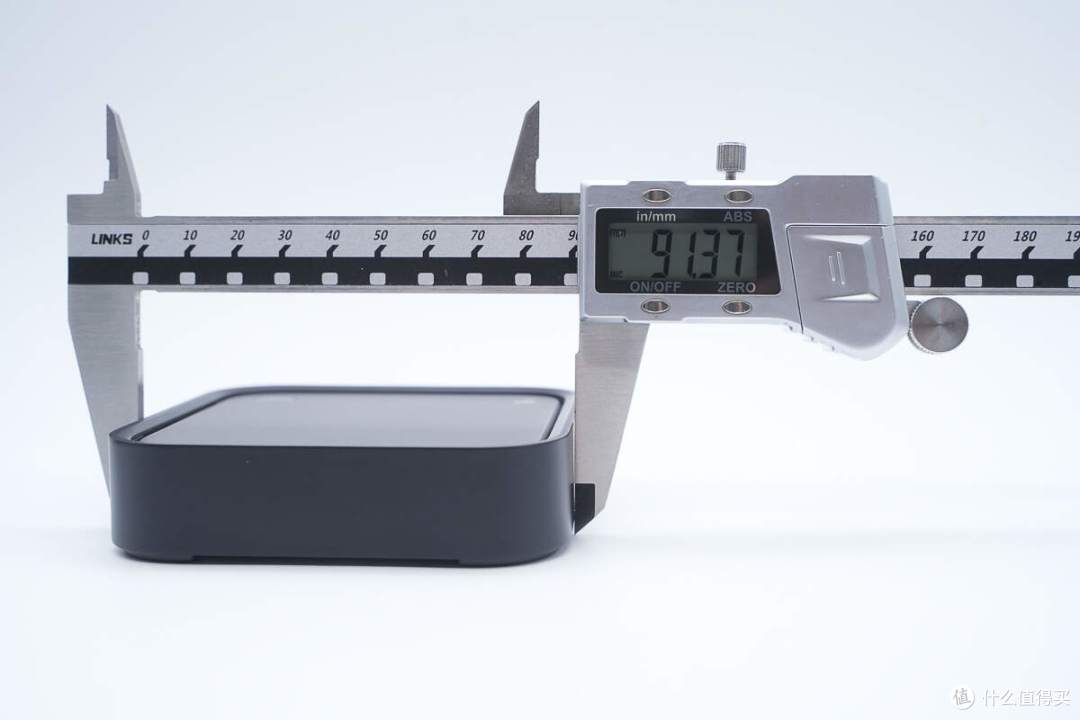

测得三星15W无线充电底座机身长度为91.37mm。

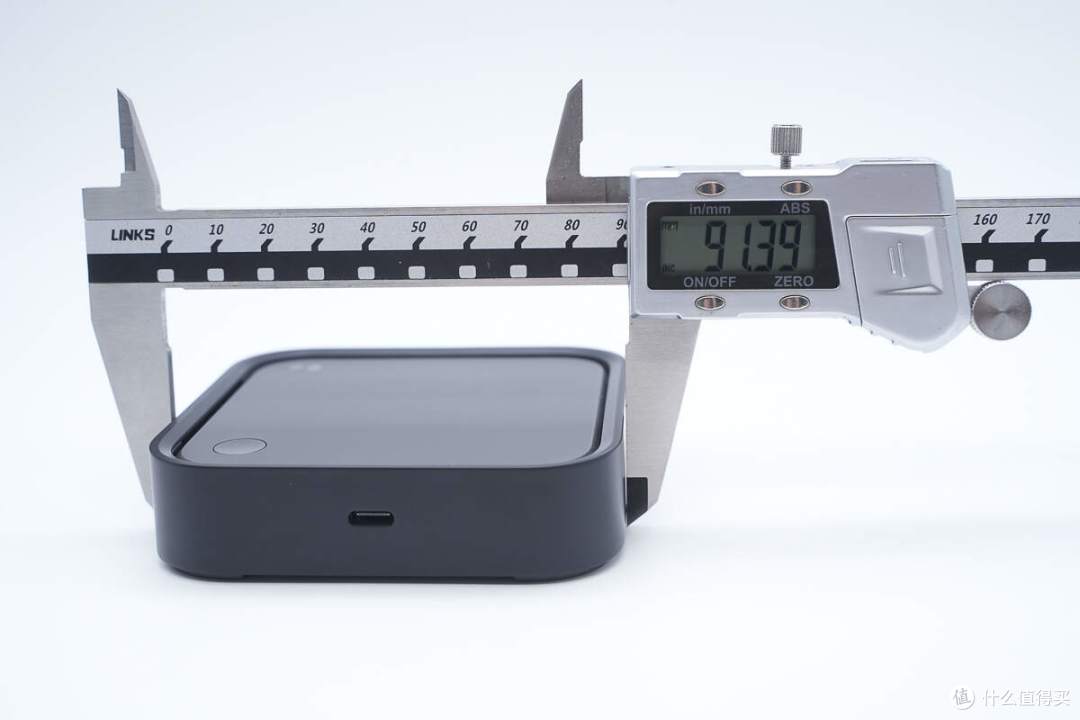

宽度为91.39mm。

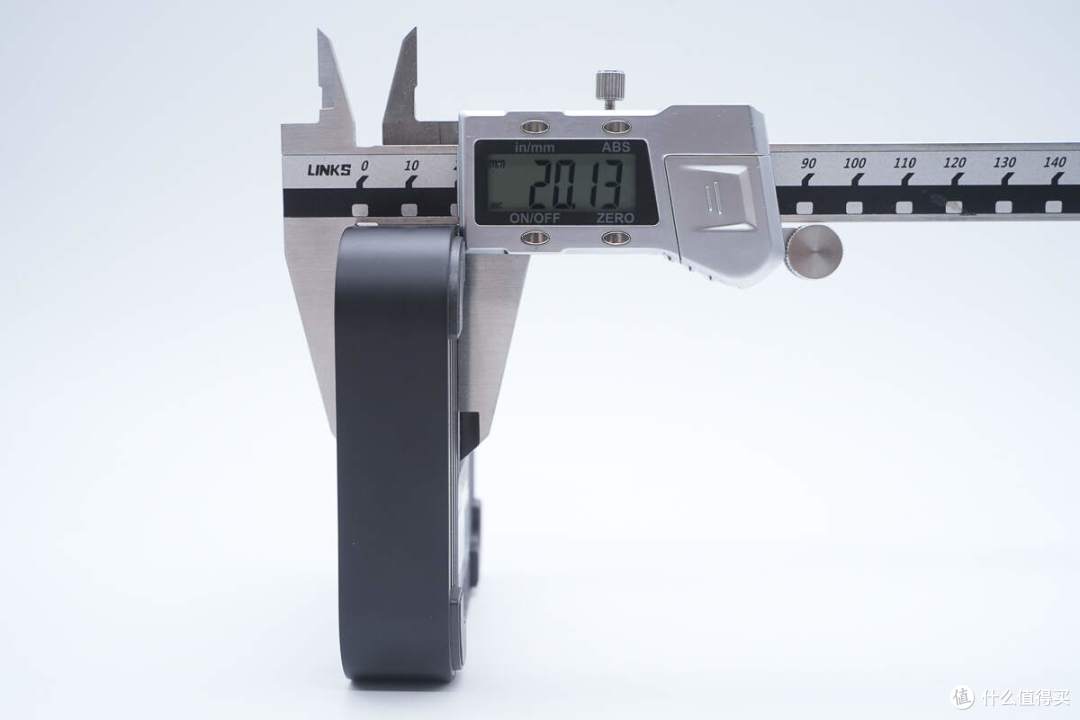

厚度为20.13mm。

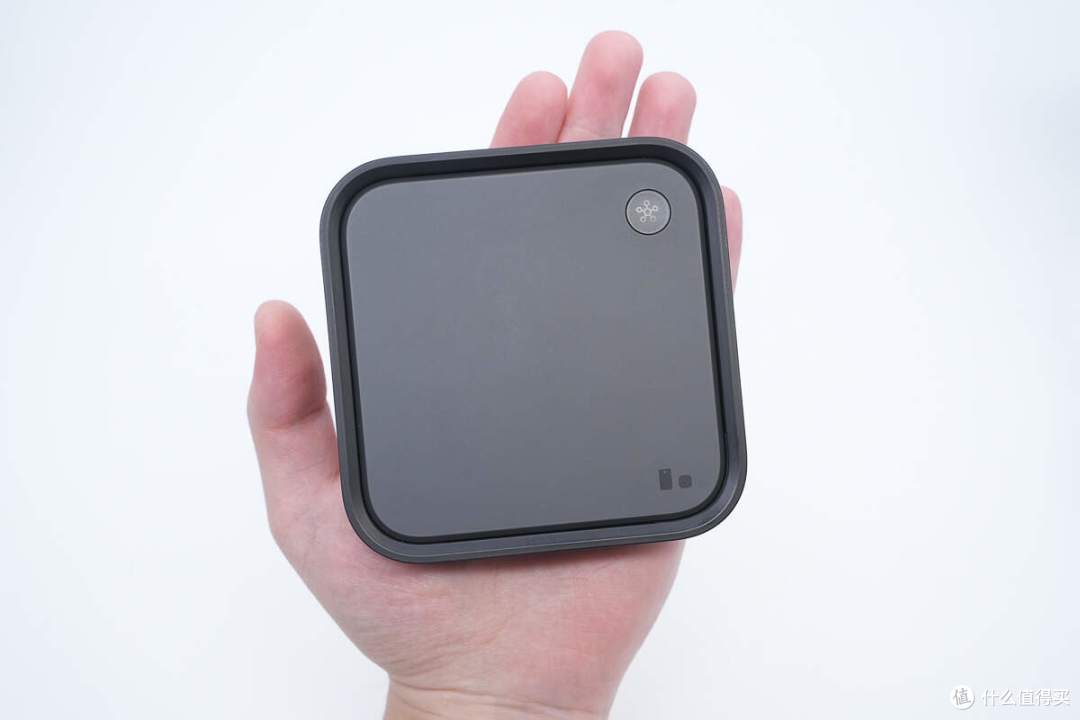

产品拿在手上的大小直观感受。

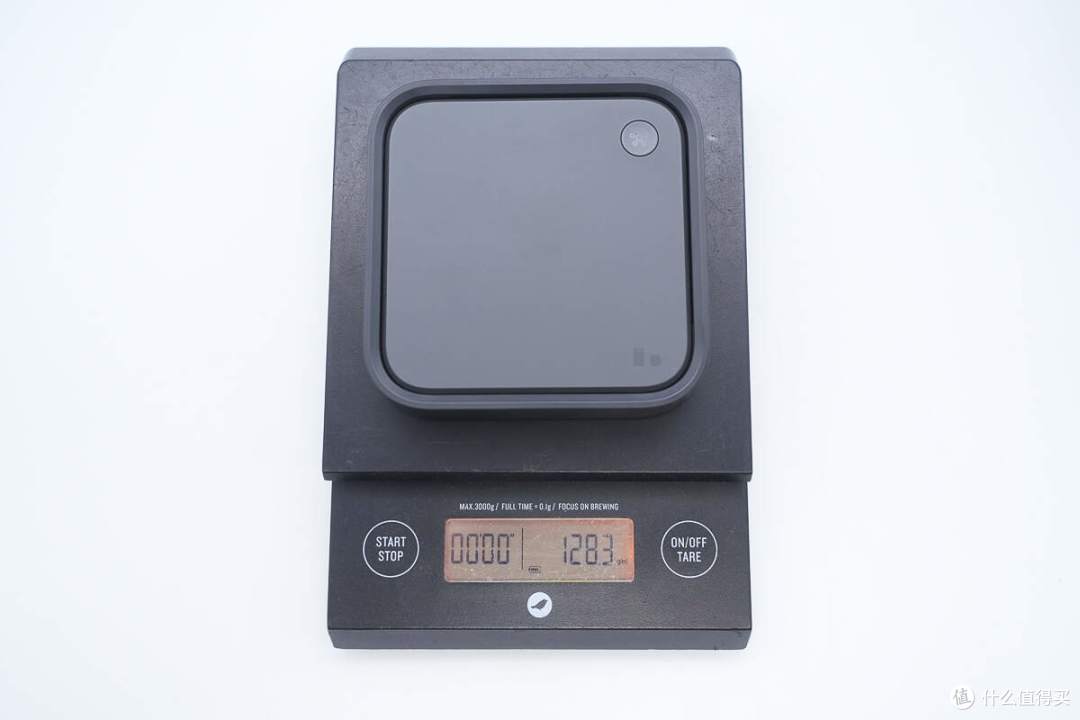

另外测得三星15W无线充电底座重量约为128g。

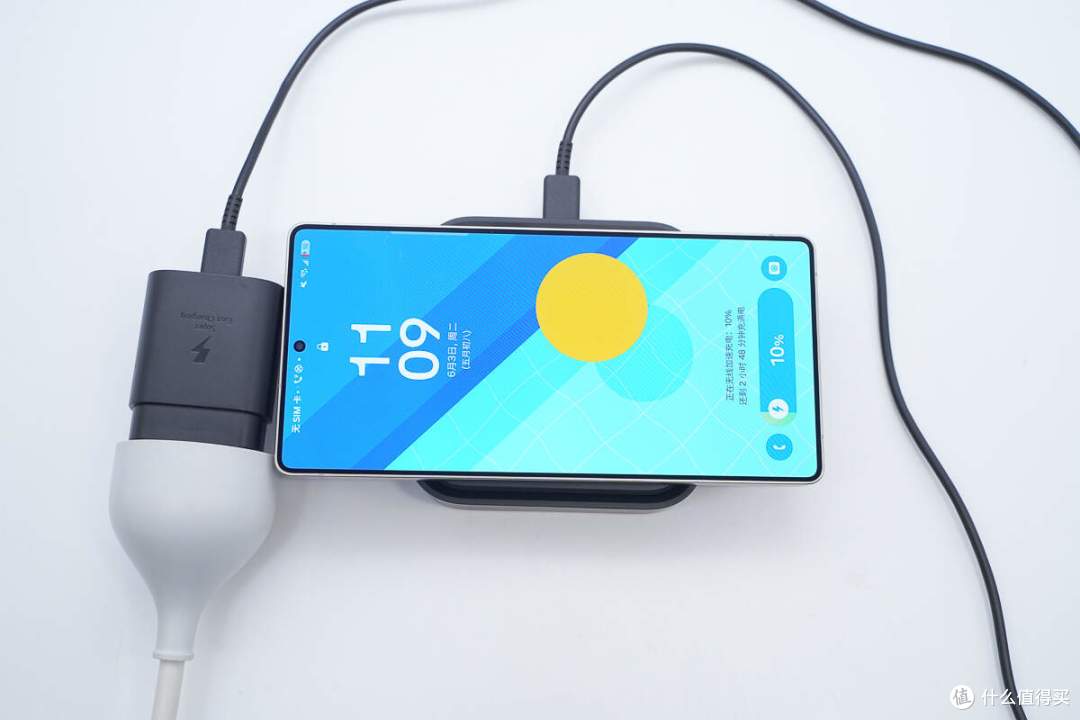

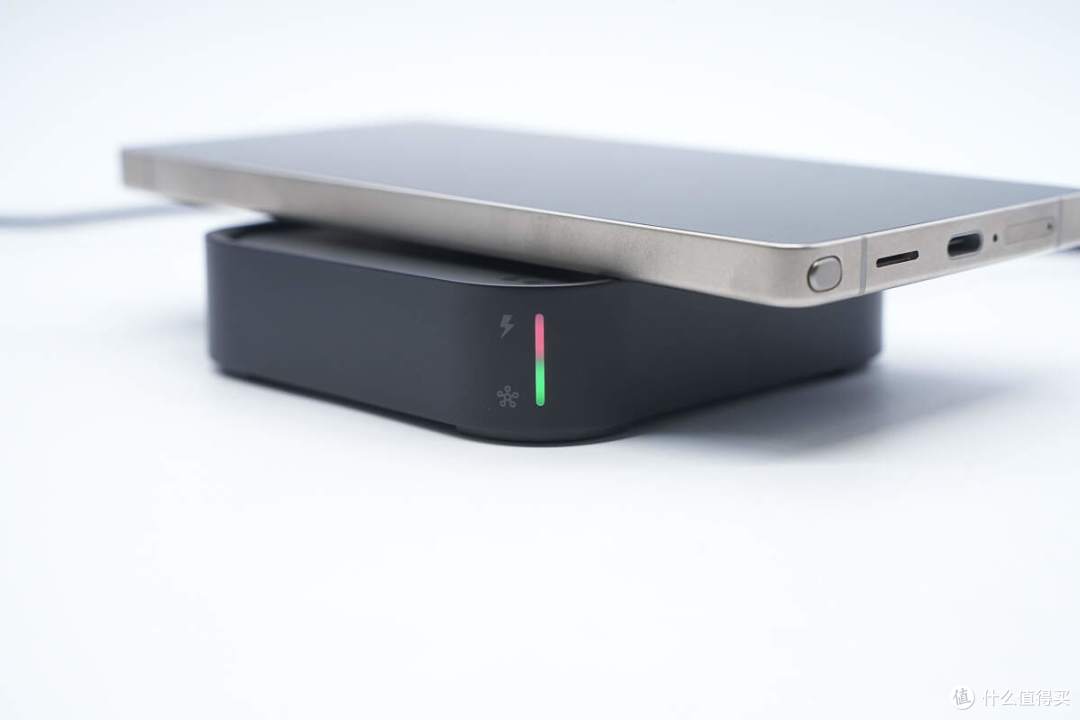

给三星Galaxy S25 Ultra手机进行无线充电，上方无线充电指示灯亮红色表示正在充电，当转为绿色表明设备已经充满电。下方网关指示灯红绿蓝色依次闪烁，表示已进入等待连接SmartThings网关、智能家电连接模式。
使用三星15W无线充电底座（网关版）给Galaxy S25 Ultra无线充电，能成功开启无线加速充电。
三星15W无线充电底座拆解

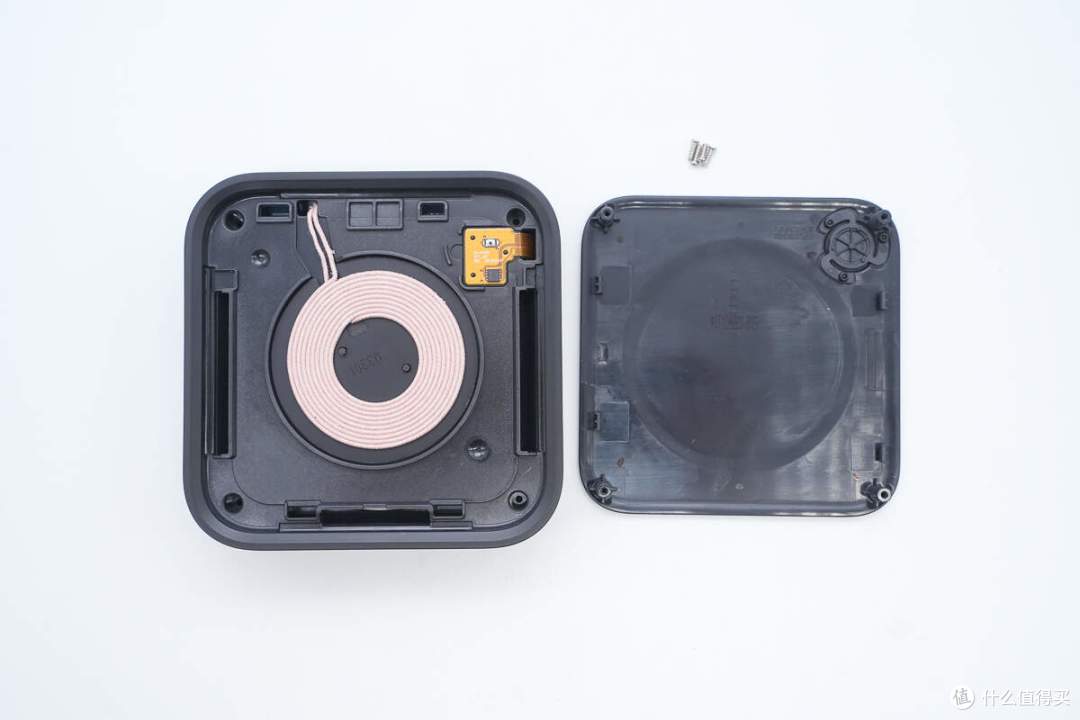

拆掉螺丝打开机身底部外壳，除螺丝固定外，壳体边缘还设计有卡扣结构。

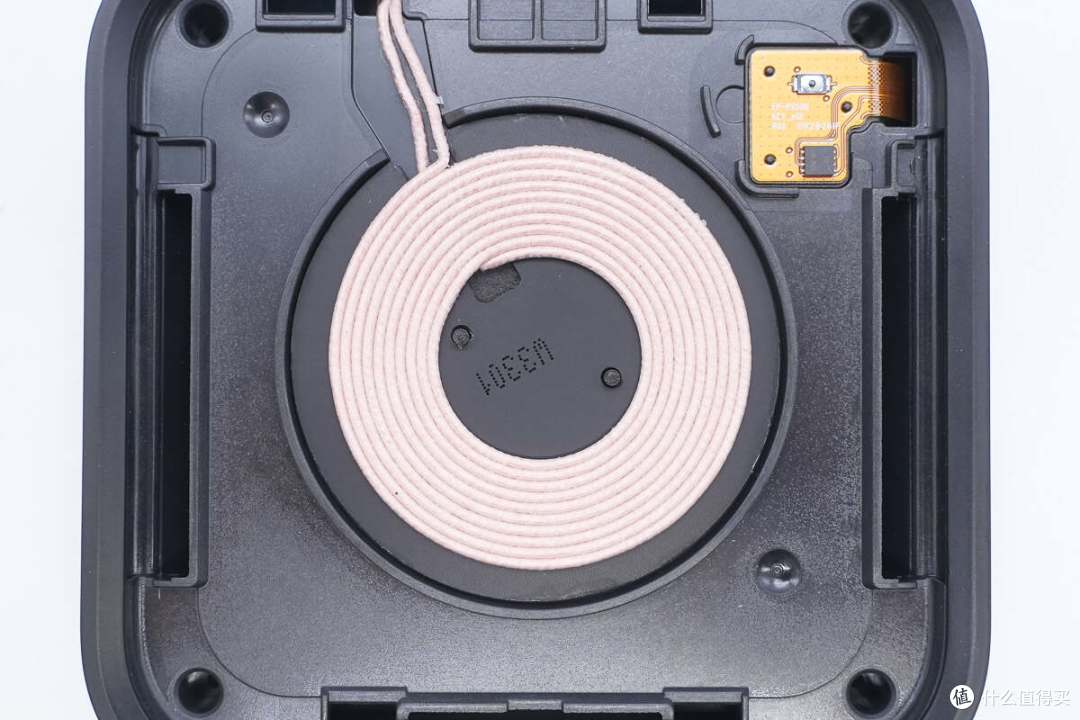

无线充电线圈置于中心位置，隔磁片设有固定柱固定。

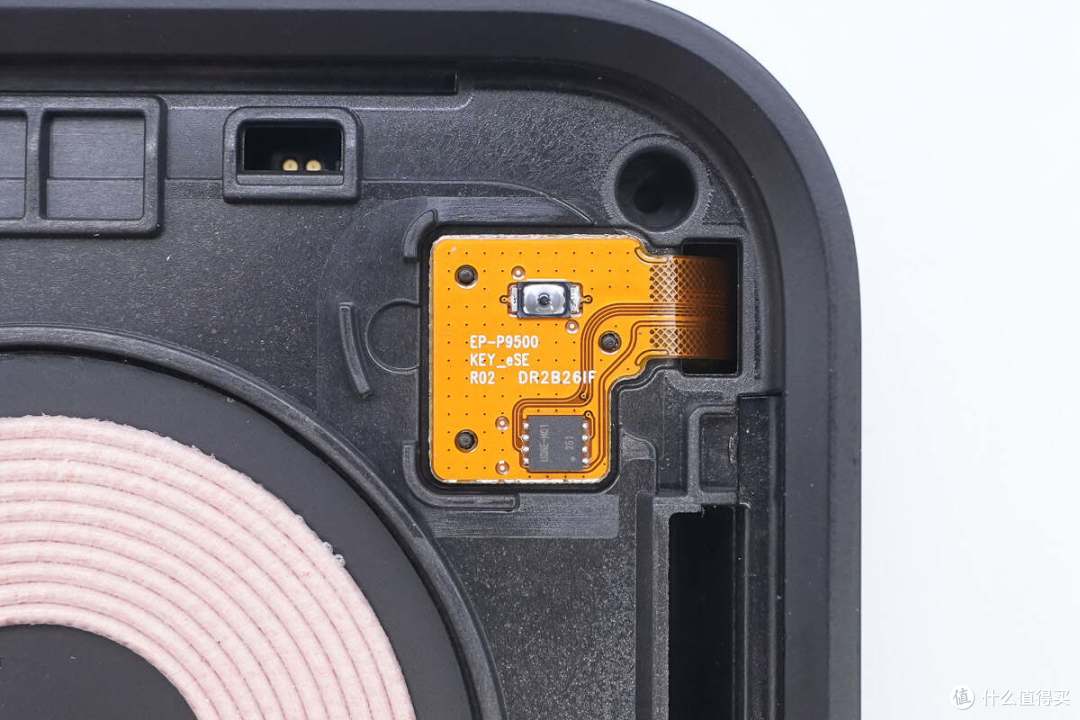

排线上焊接贴片按键和加密芯片。
将底部外壳也打开，同样也设计有卡扣。

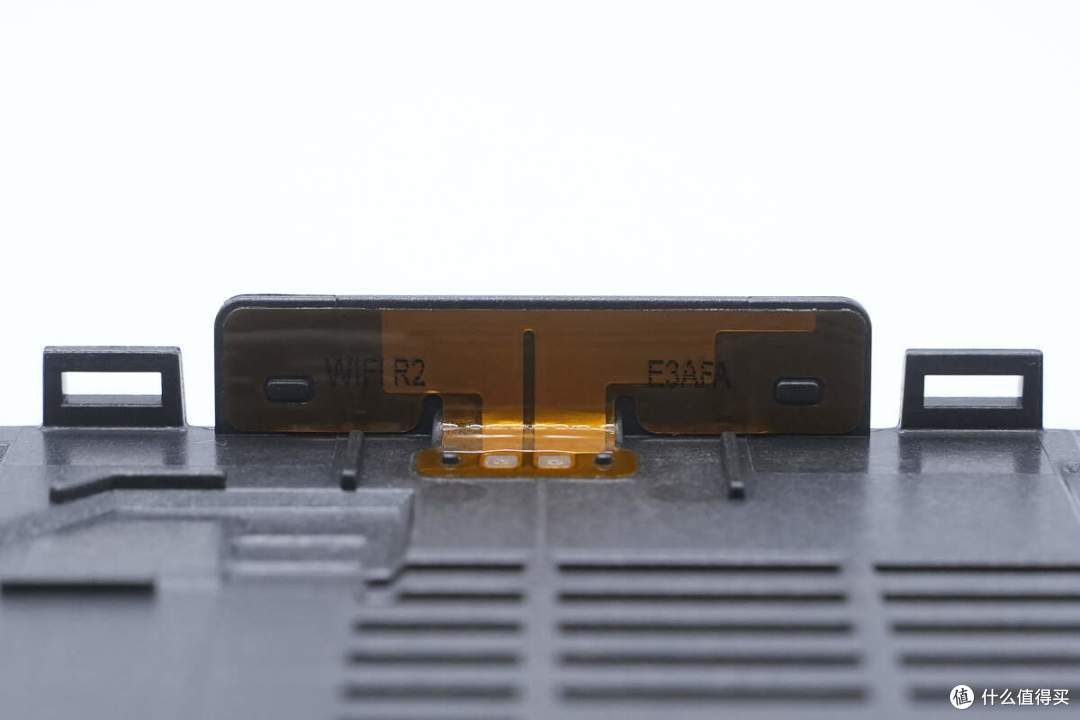

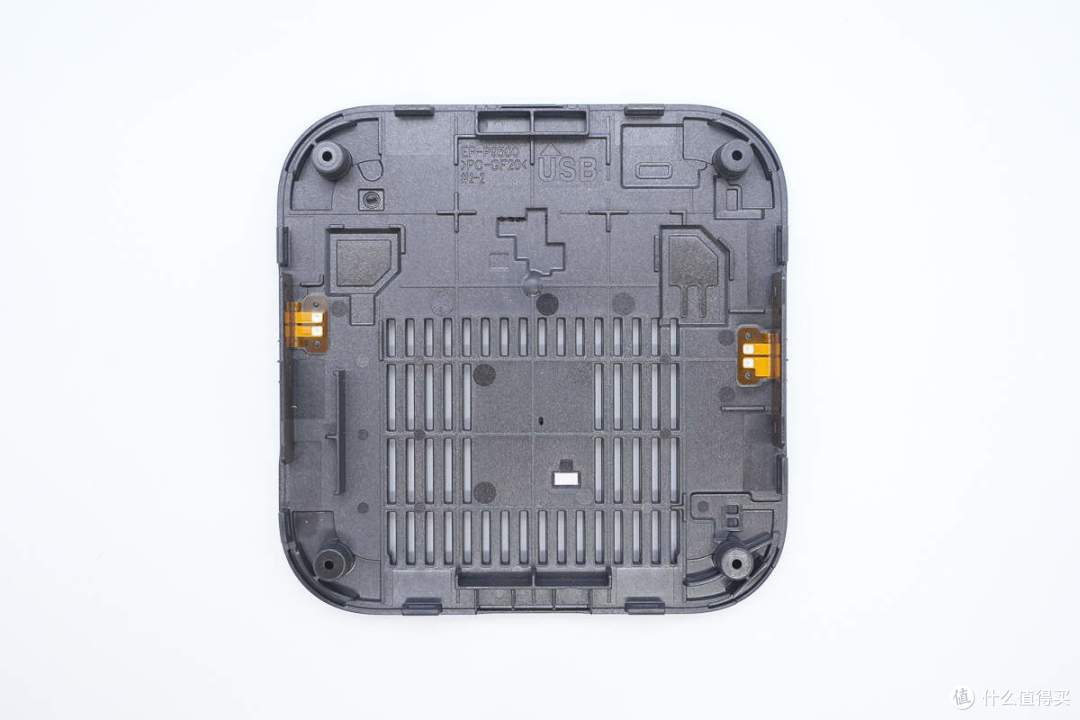

底部外壳两侧设有FPC天线。

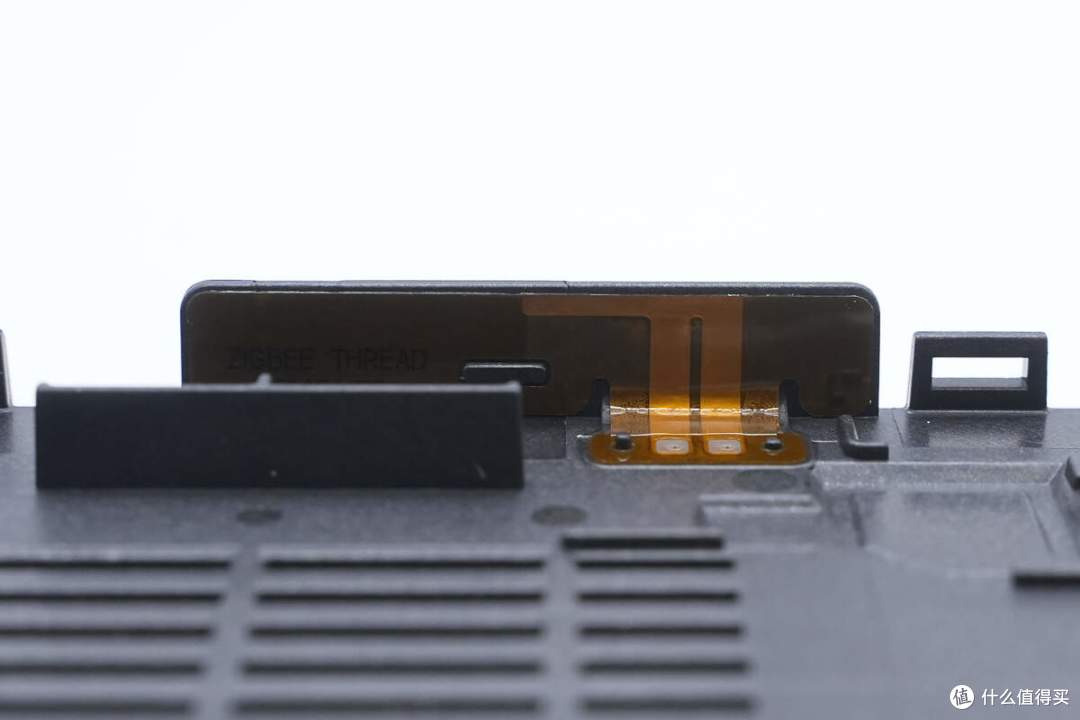

左侧较小的天线用于蓝牙连接。
右侧较大的天线用于WiFi连接。

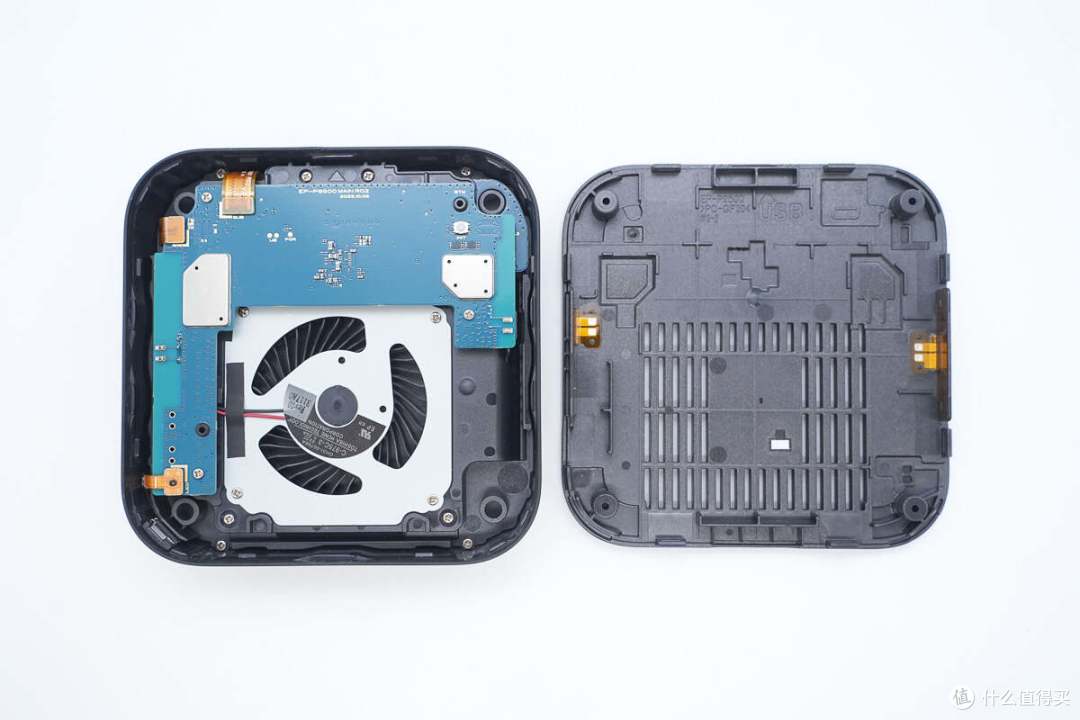

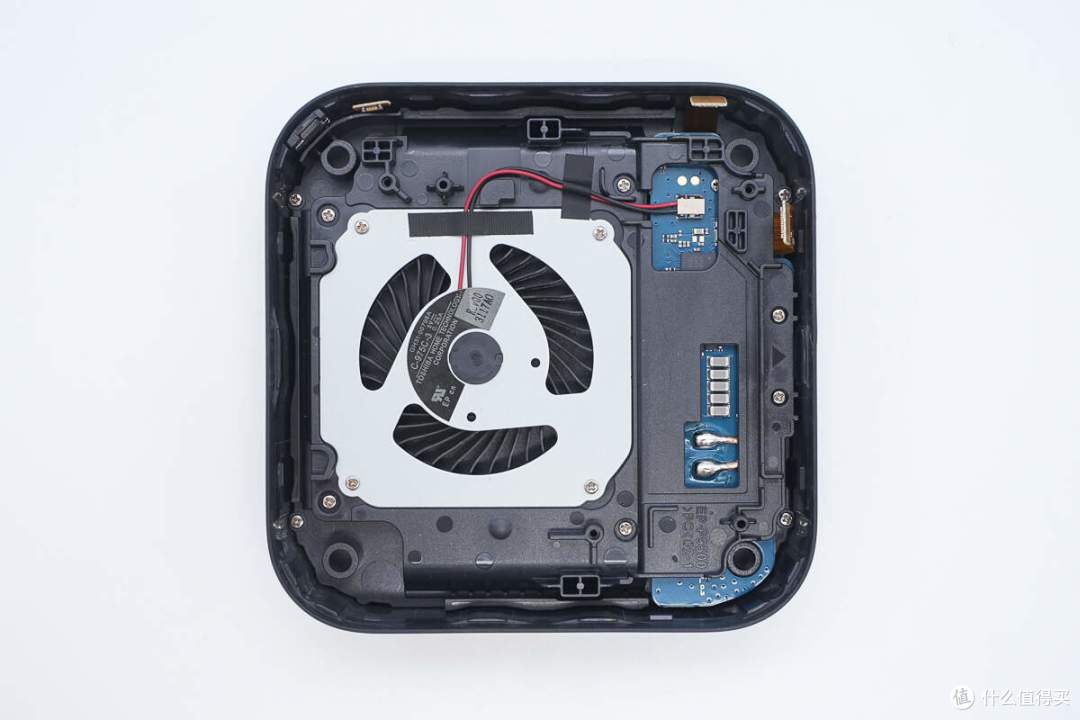

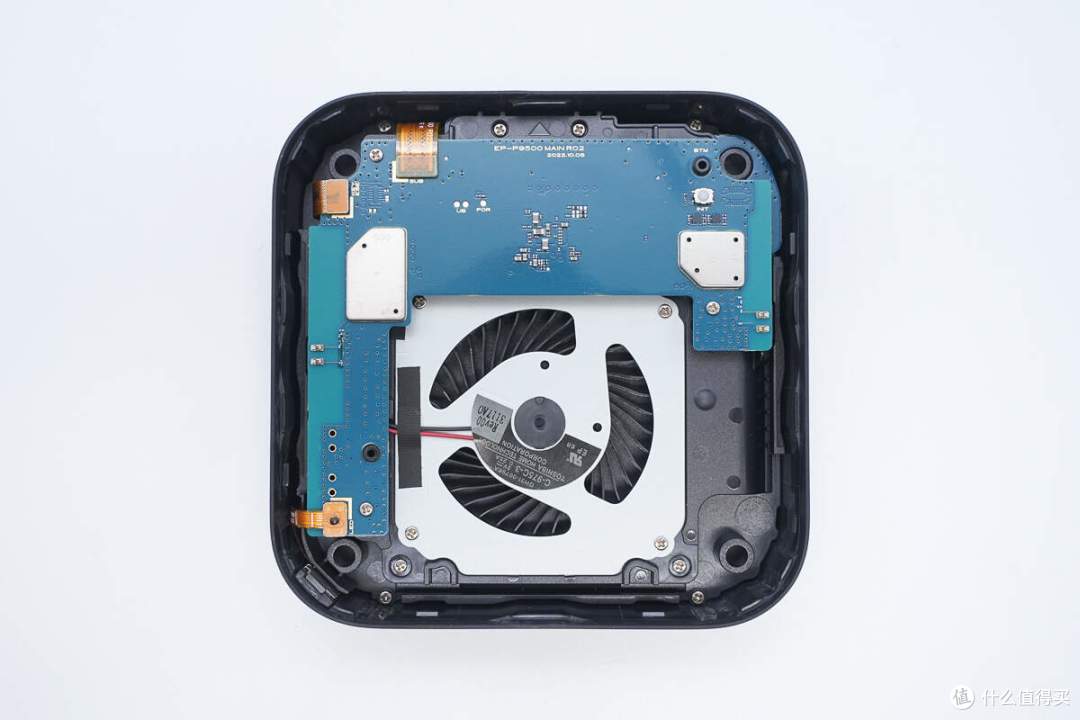

壳体内部网关模块通过螺丝固定，通过排线连接，在下方设有散热风扇，为无线充电线圈散热。

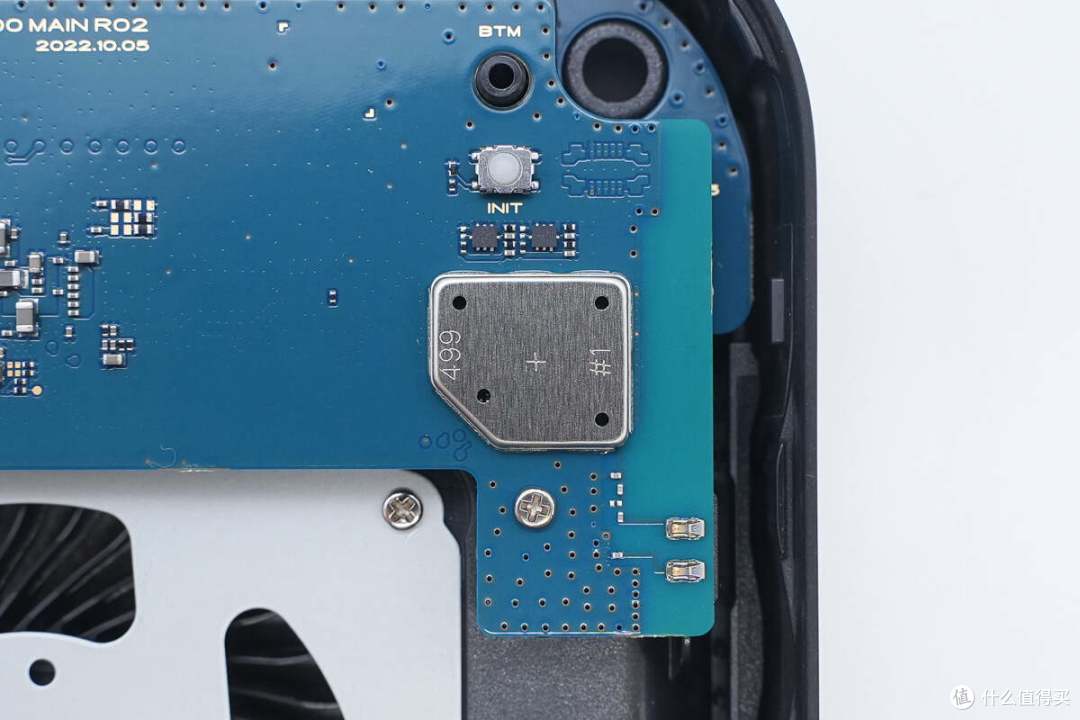

较小的屏蔽罩内部为蓝牙芯片，上方设有重置按键。

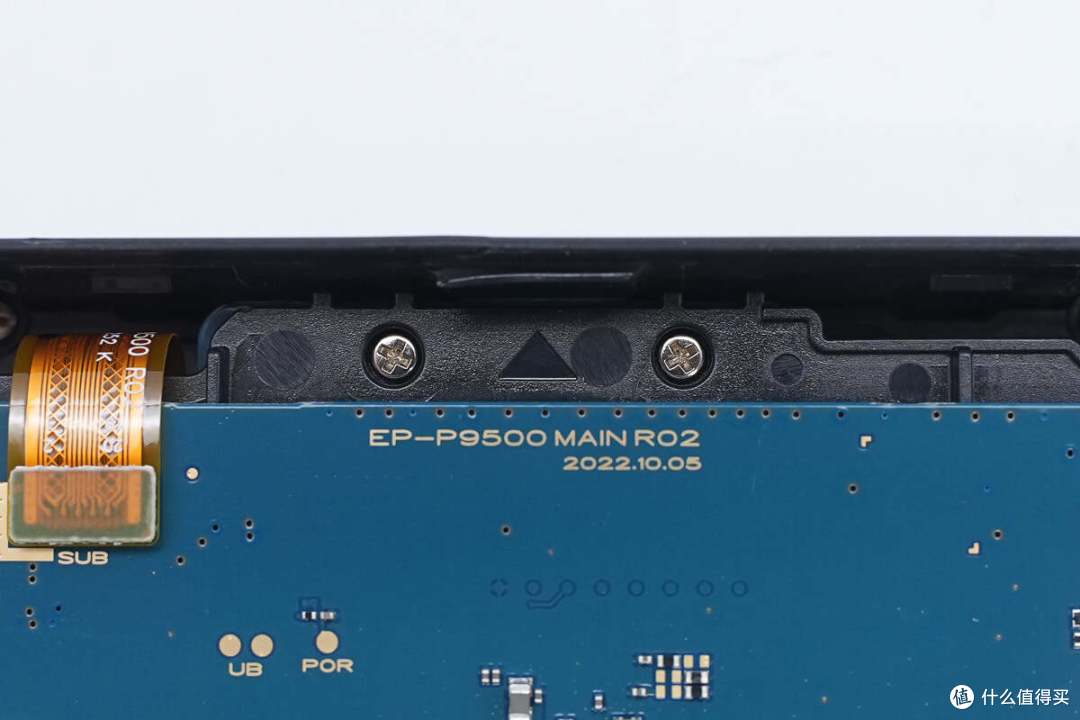

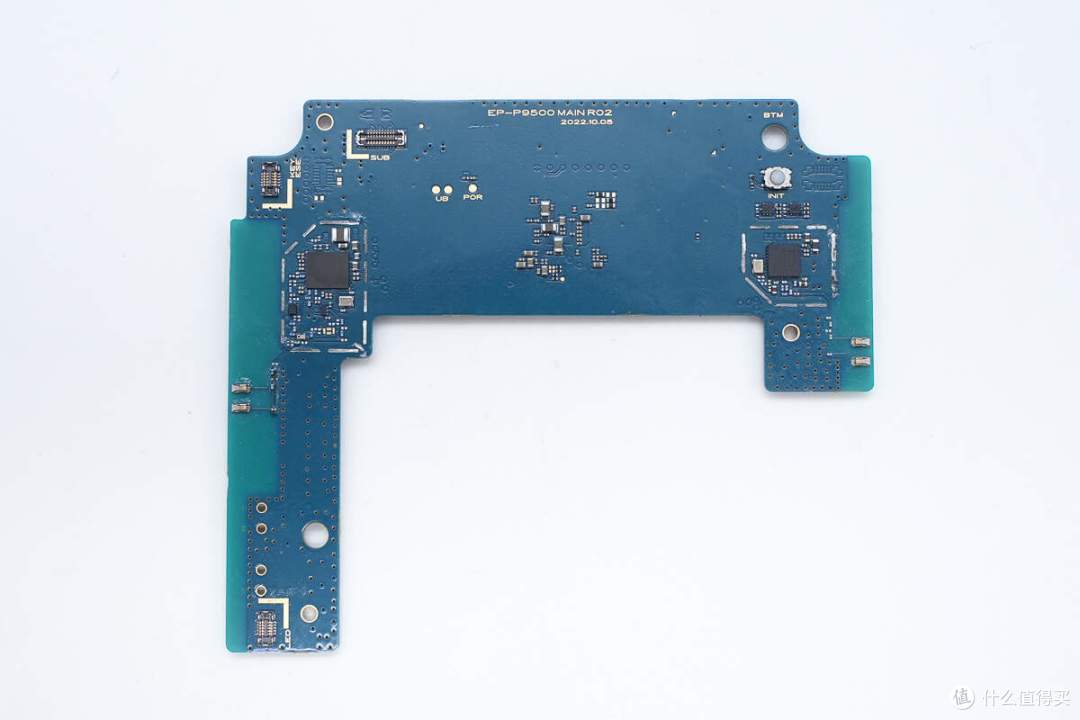

PCBA模块标注无线充型号为EP-P9500。

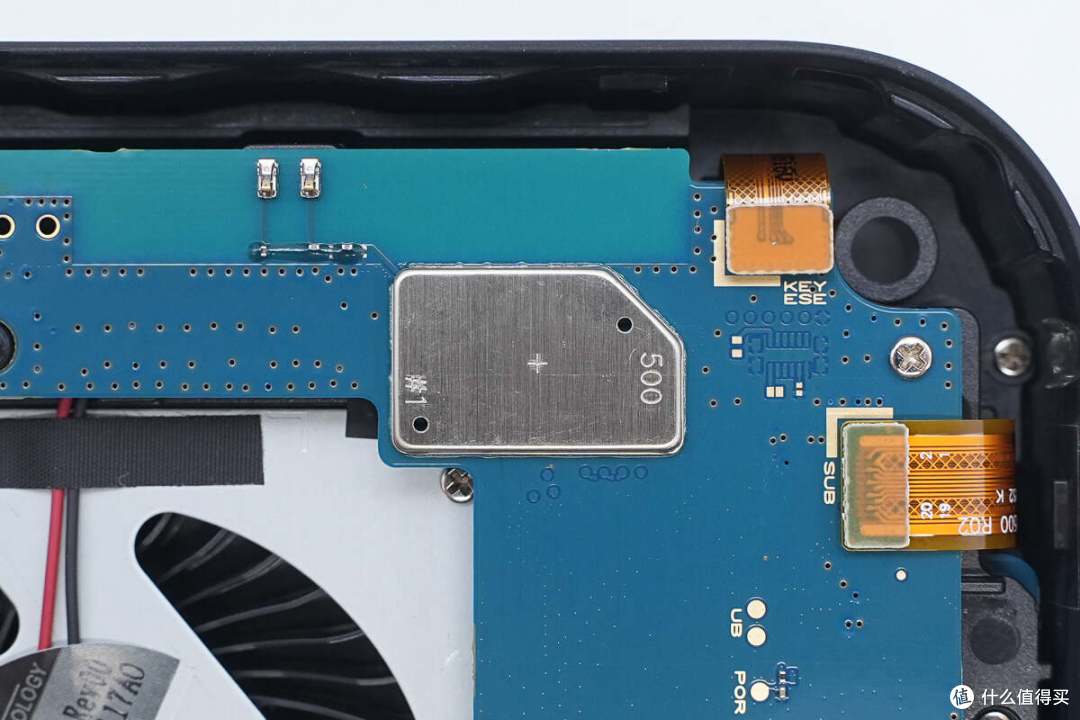

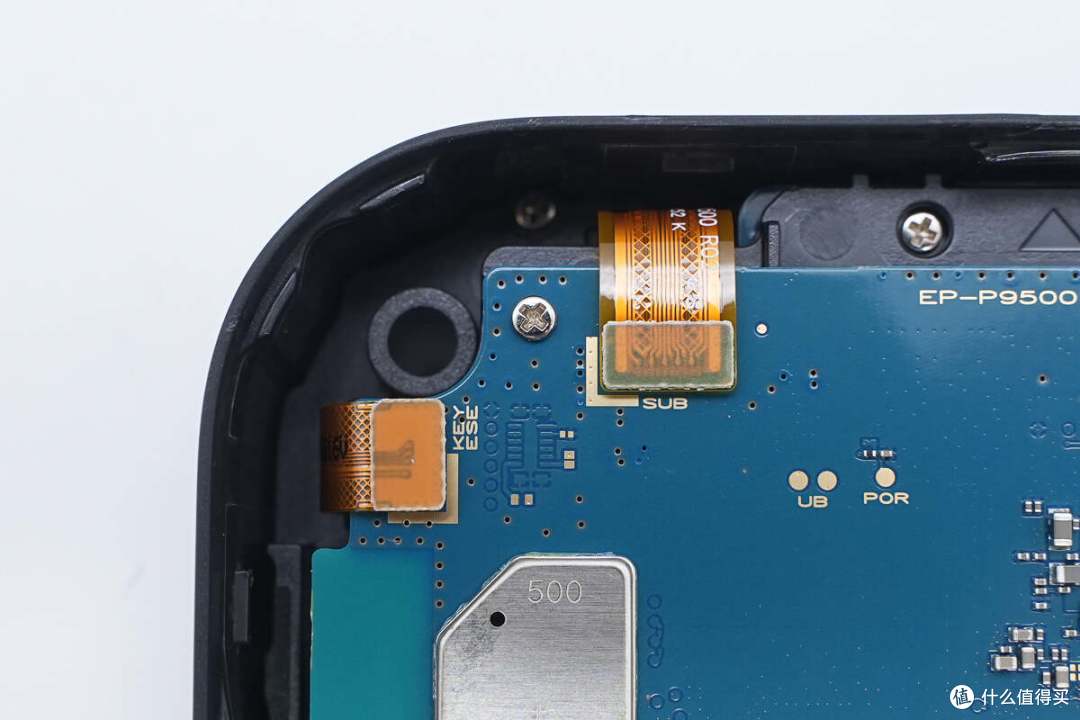

PCBA模块通过螺丝固定，排线连接器旁标注排线功能。
较大的屏蔽罩内部为WiFi芯片。

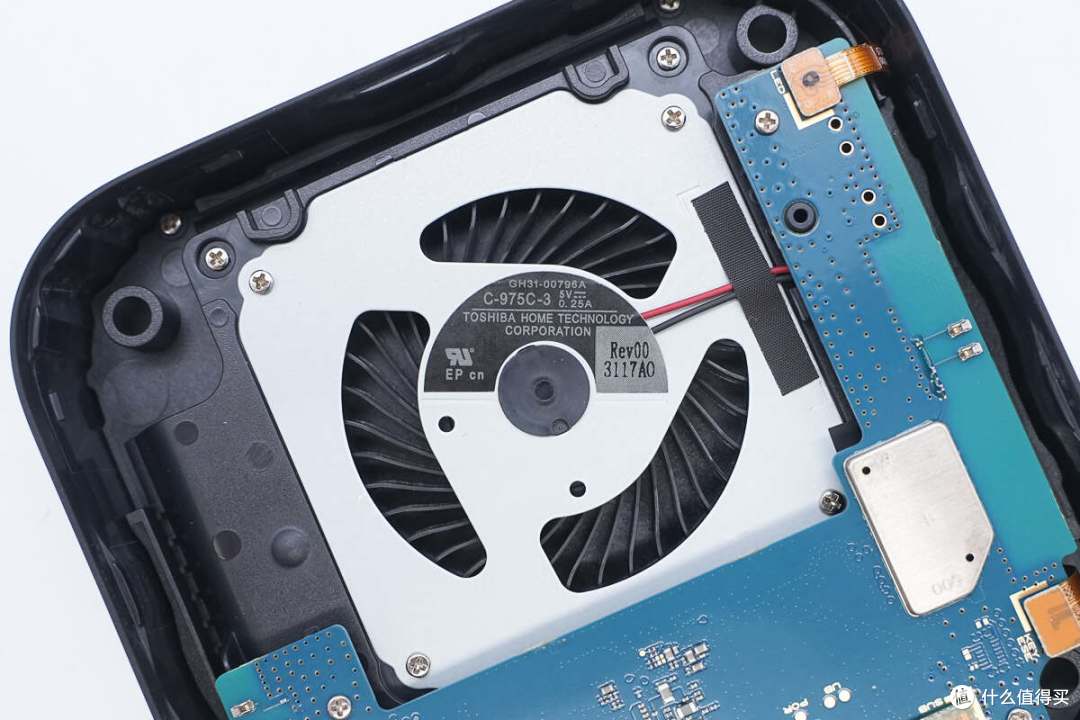

散热风扇来自东芝，规格为5V0.25A，通过螺丝固定在壳体内部。

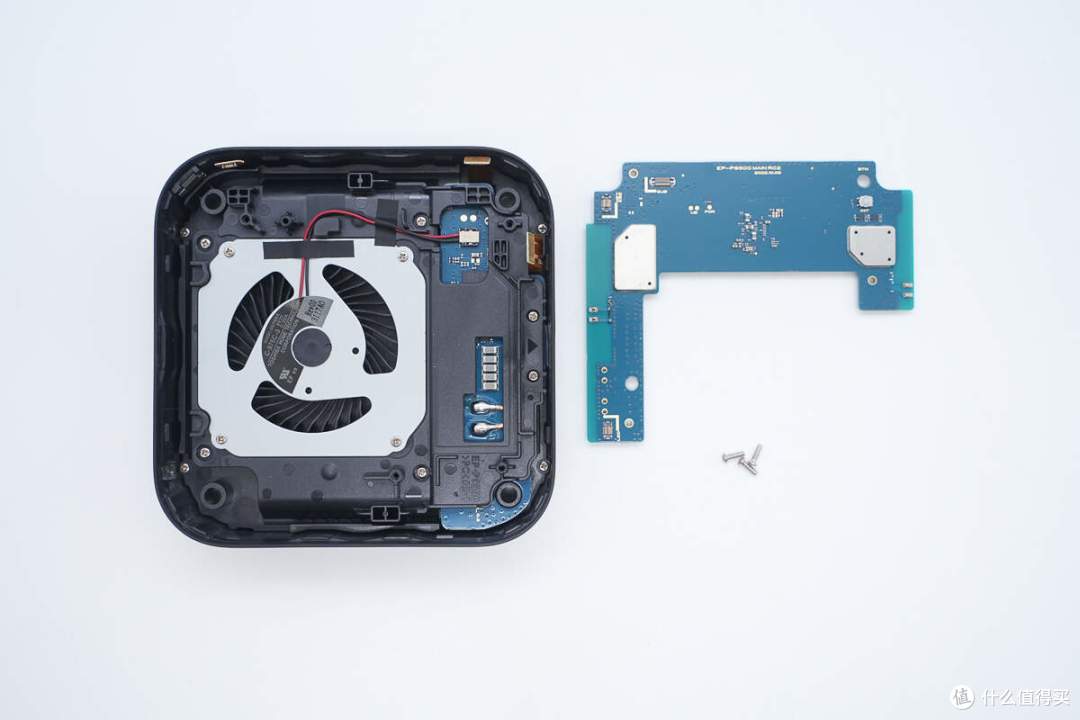

拧下固定螺丝，断开排线插座，取出网关PCBA模块。
下层为无线充电PCBA模块，连接散热风扇和无线充电线圈。

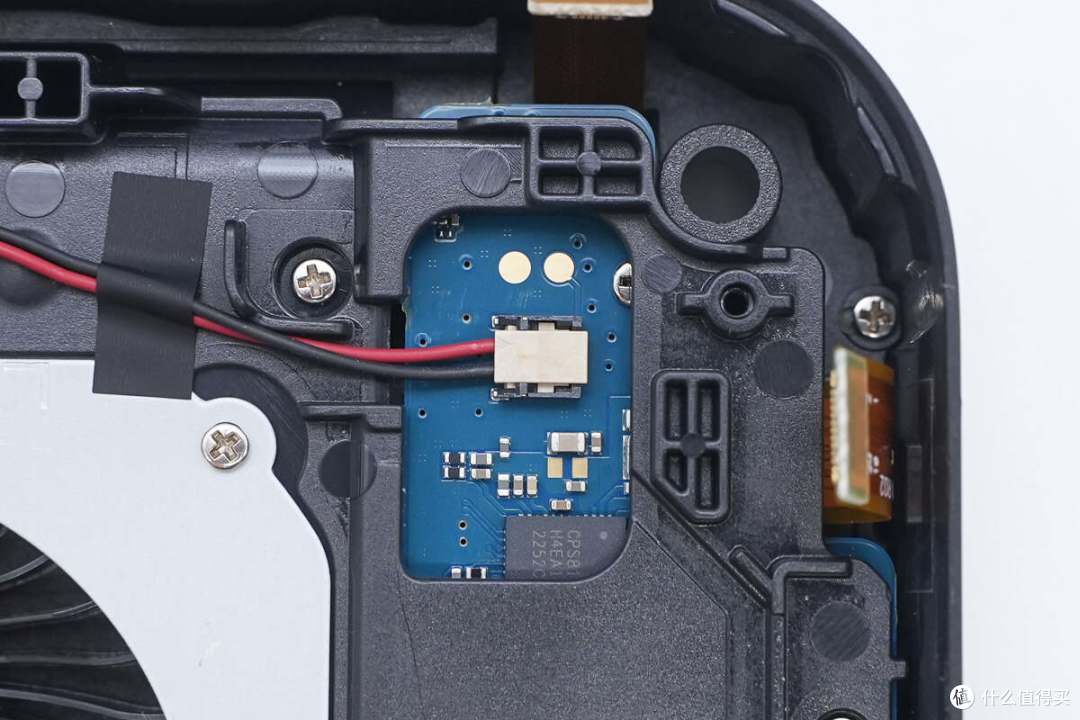

散热风扇使用连接器连接。

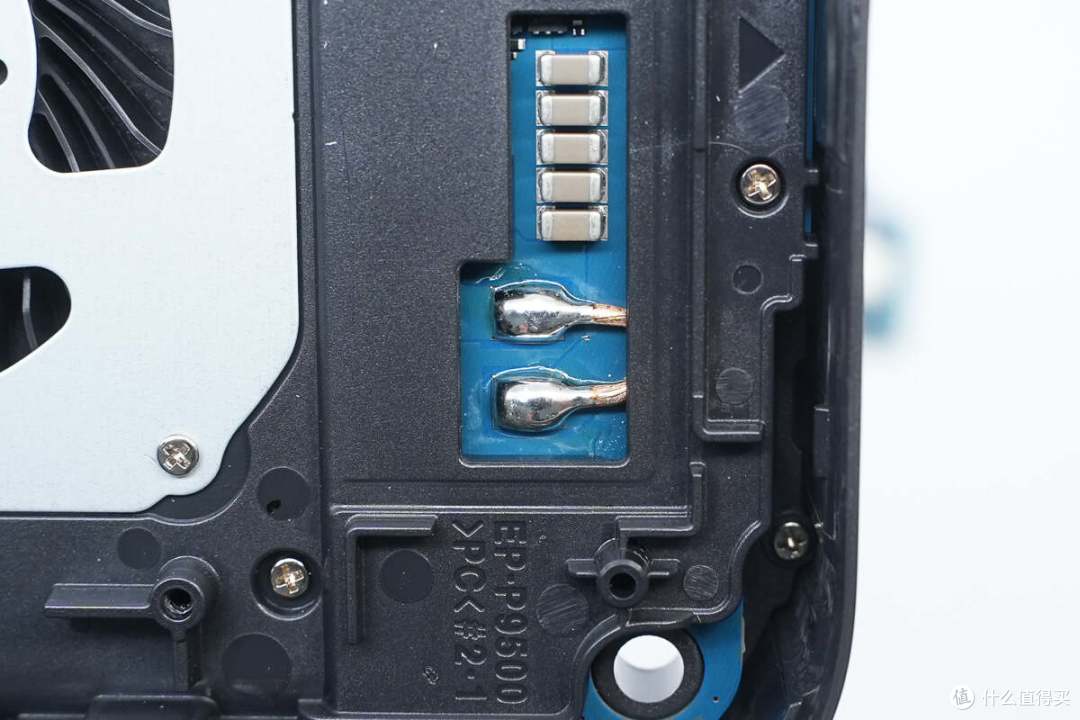

无线充电线圈采用焊接连接。
从壳体内部取出无线充电PCBA模块和散热风扇。

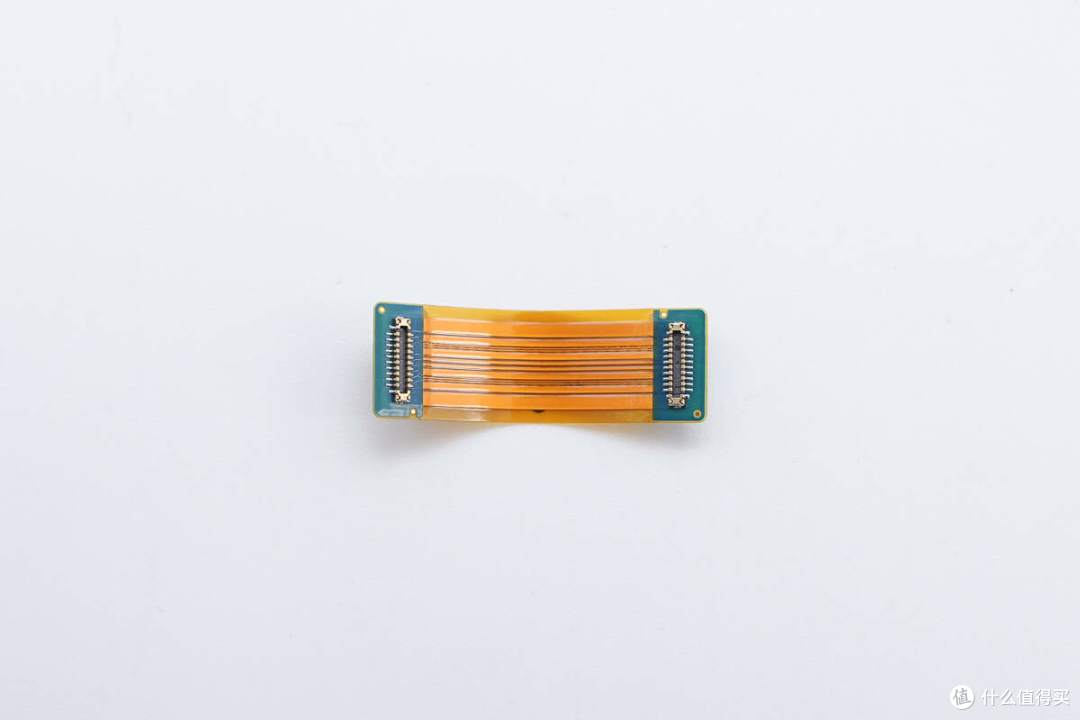

连接无线充电模块和网关模块的排线特写。
排线连接到指示灯模块。

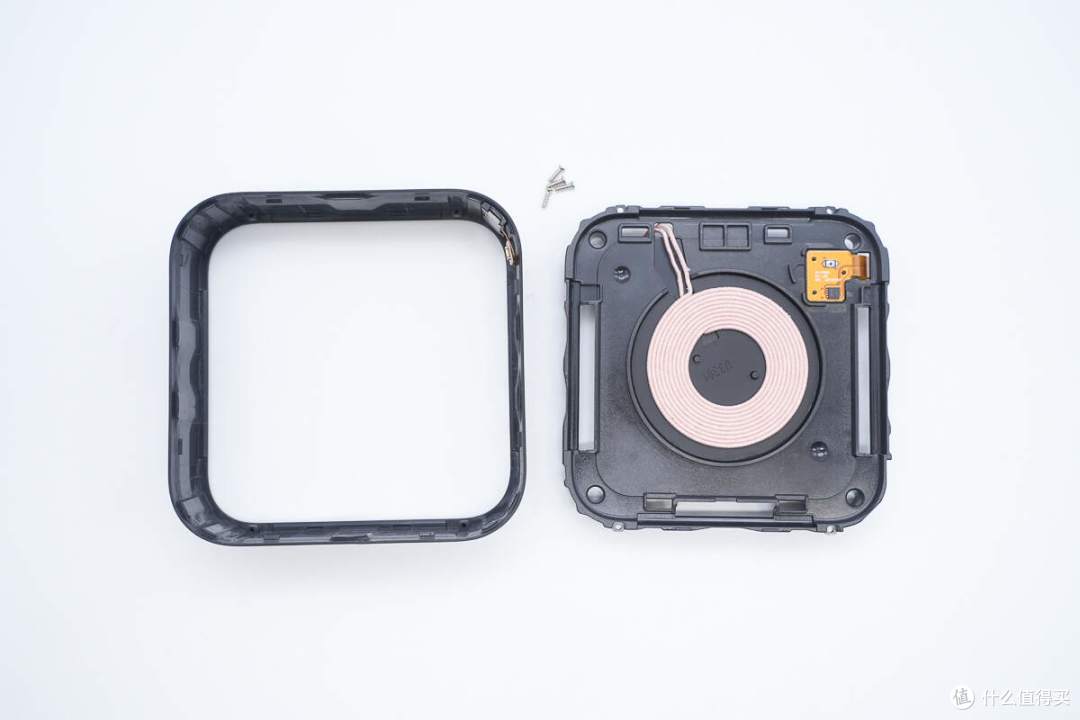

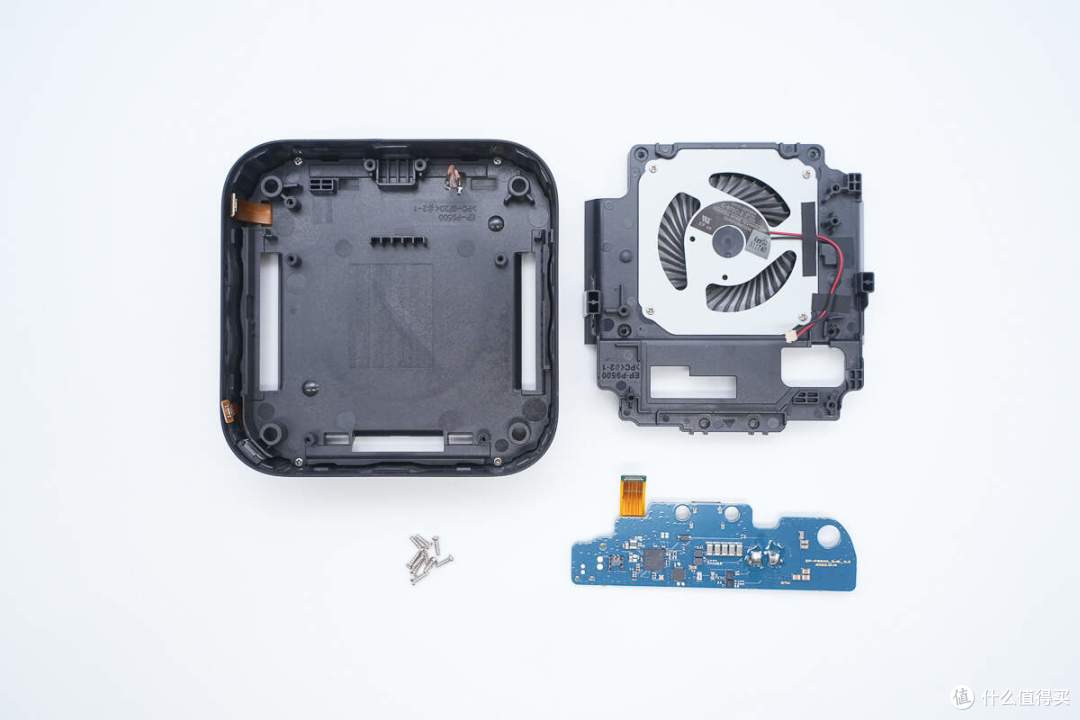

拆下固定螺丝，拆下外壳。

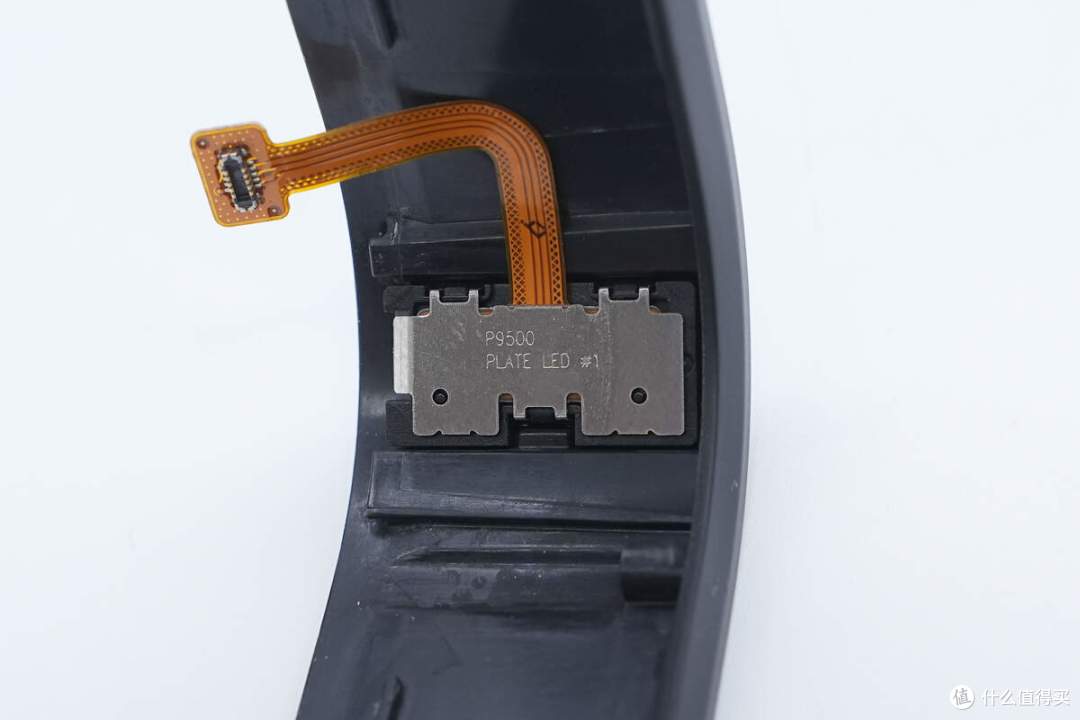

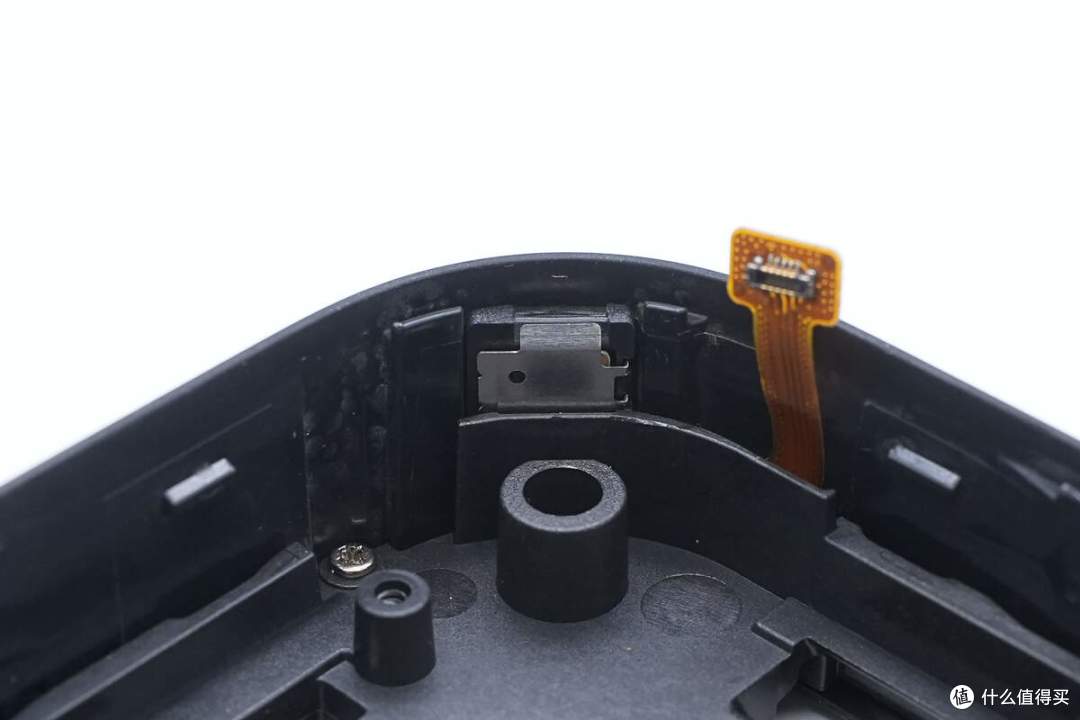

指示灯模块固定在外壳内部。

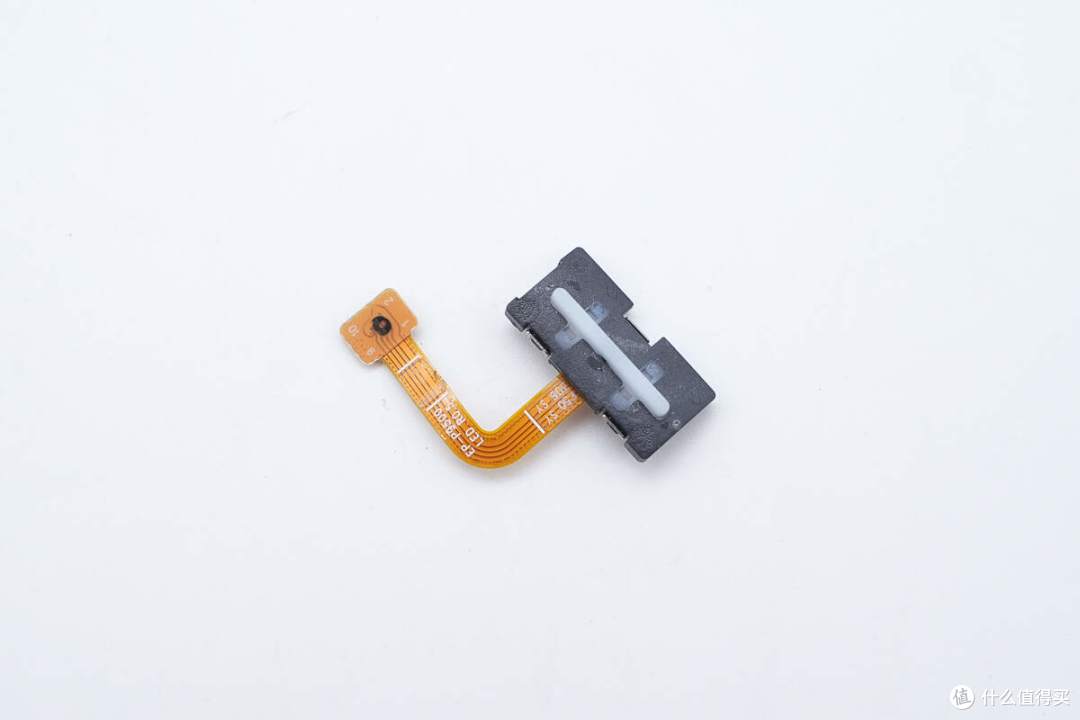

指示灯导光条特写。

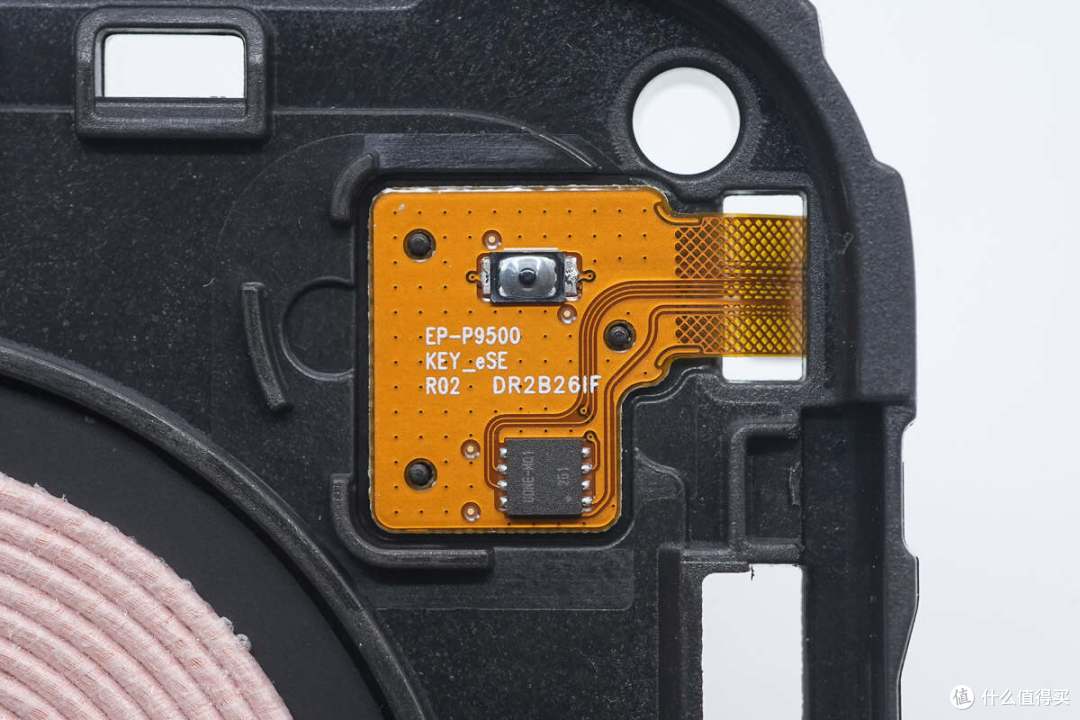

按键排线特写，焊接贴片按键和加密芯片。

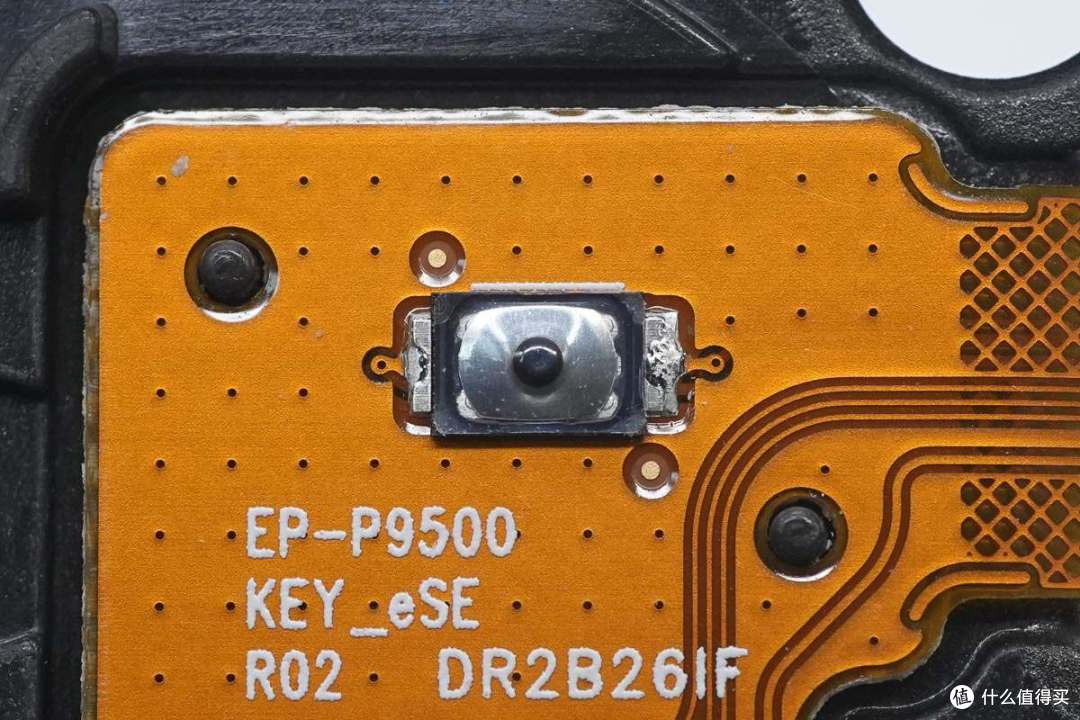

贴片按键特写。

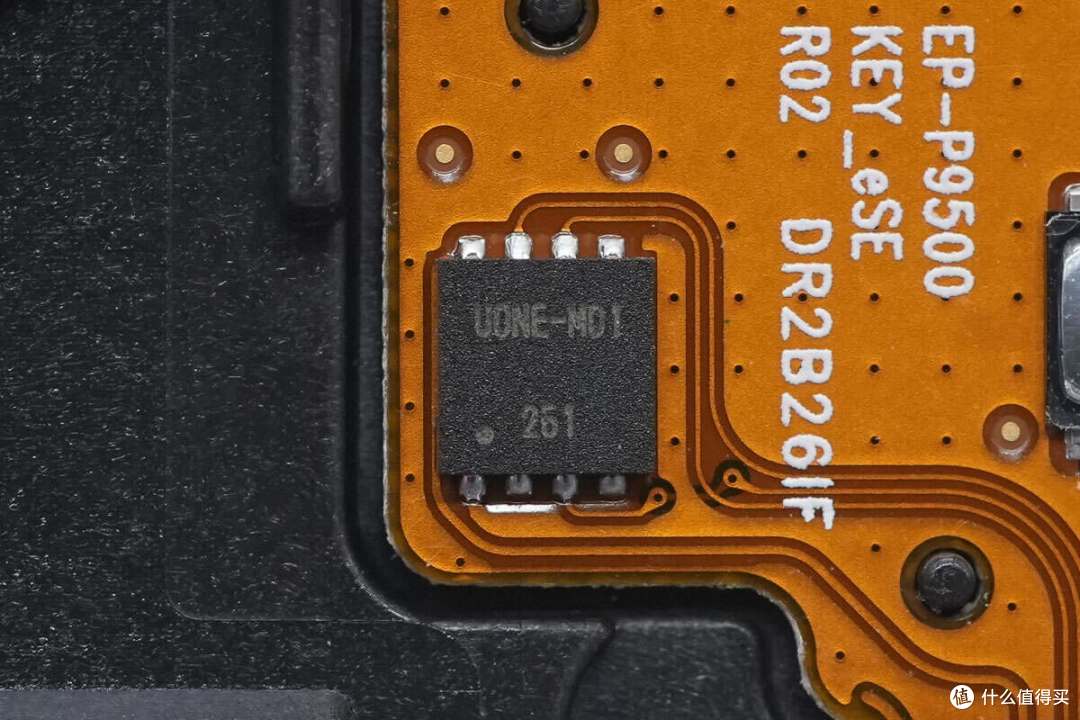

下方加密芯片来自UBIVELOX，丝印UONE-MD1，为UONE-A系列加密芯片，用于IoT设备安全防护。芯片内置ARM 32位内核，支持Linux、安卓和Tizen平台，支持ECC、Ed25519、RSA、AES加密，具备对称/非对称密钥生成和安全存储以及安全启动，采用DFN8封装。

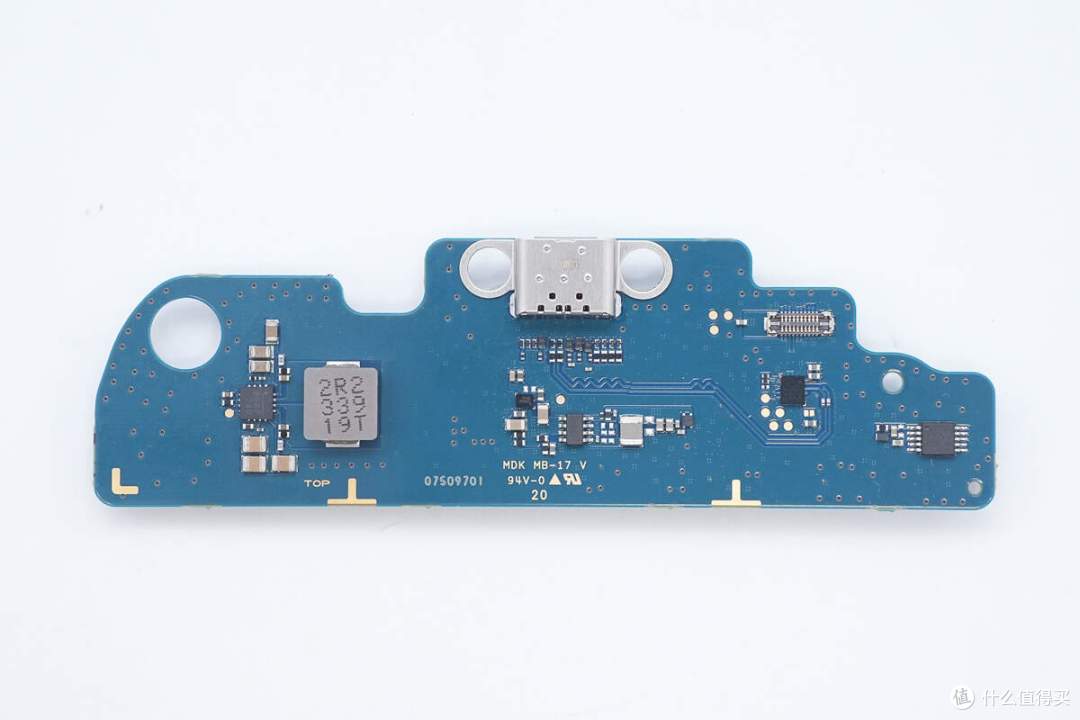

无线充电PCBA模块一览，左侧焊接同步升降压转换器和合金电感，中间上方焊接USB-C母座，下方设有同步降压芯片，右侧设有过压保护芯片和风扇调速芯片。

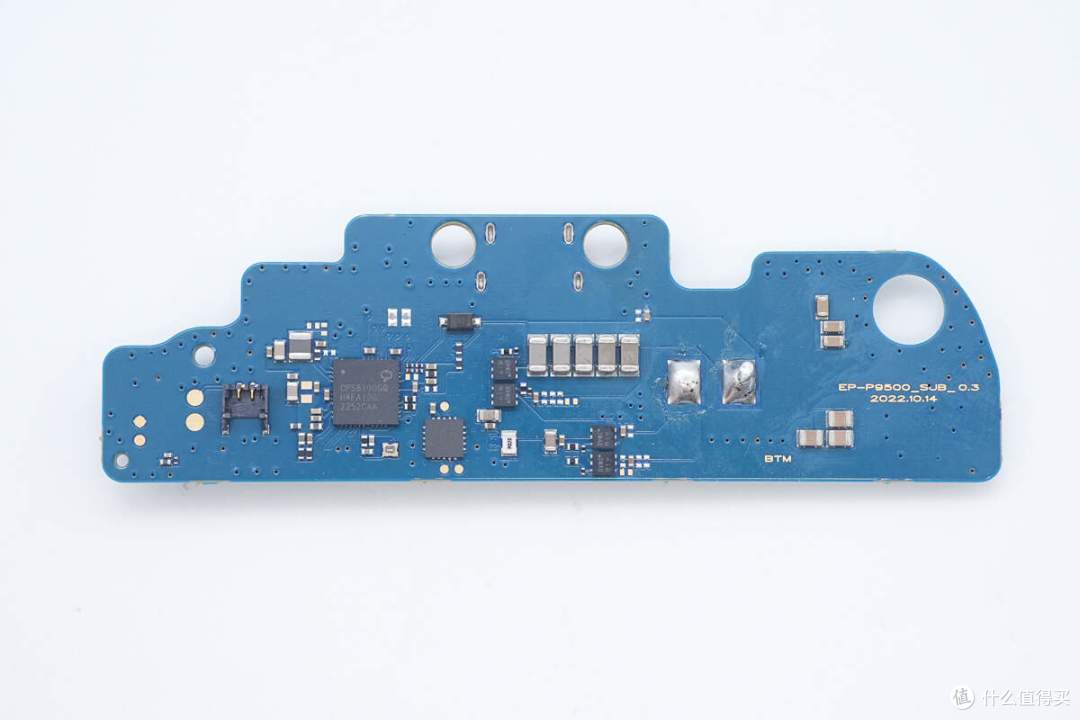

PCBA模块背面设有无线充电主控，安全加密芯片，无线充电功率管和谐振电容。

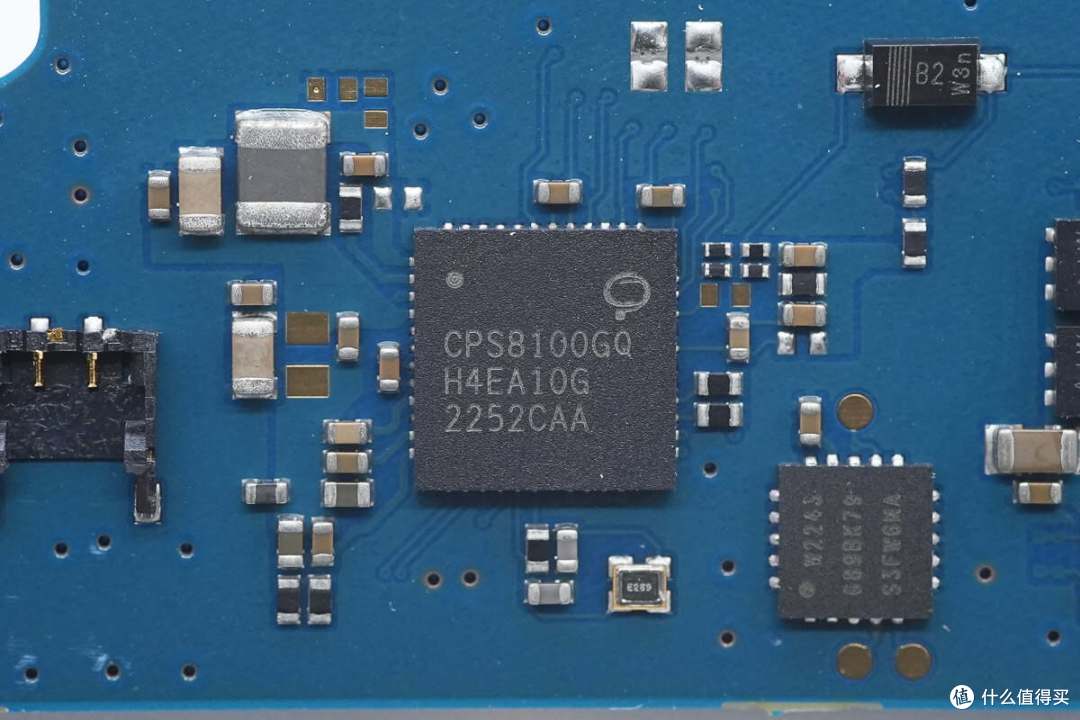

无线充电主控芯片来自易冲，型号CPS8100，是一颗高效率高集成度的无线充电发射芯片，支持50W私有协议无线充电。芯片内部集成32位MCU内核，集成全桥驱动电路，Q值检测电路和调制解调电路，外围元件精简。
CPS8100内部存储器支持读写保护，具备I2C接口和UART通信接口，芯片内置三路半桥驱动器，支持配置成同步降压或同步升压，并具备硬件过压/欠压保护，具备过电流保护和过热保护，采用QFN48封装。

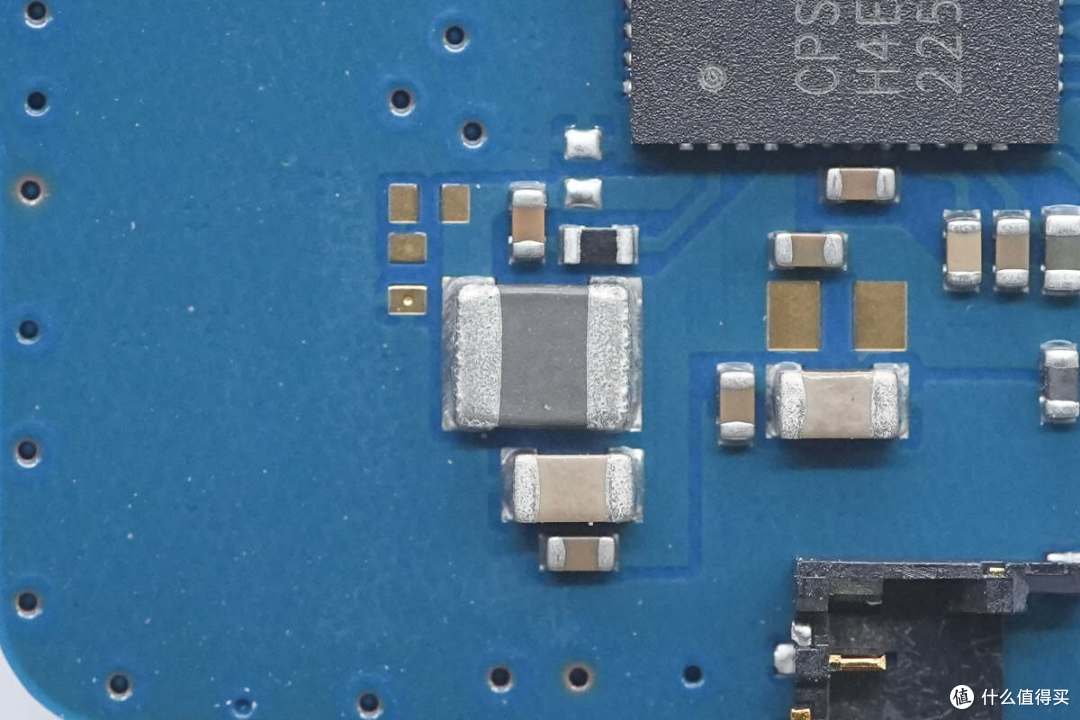

芯片外置的降压电感特写。

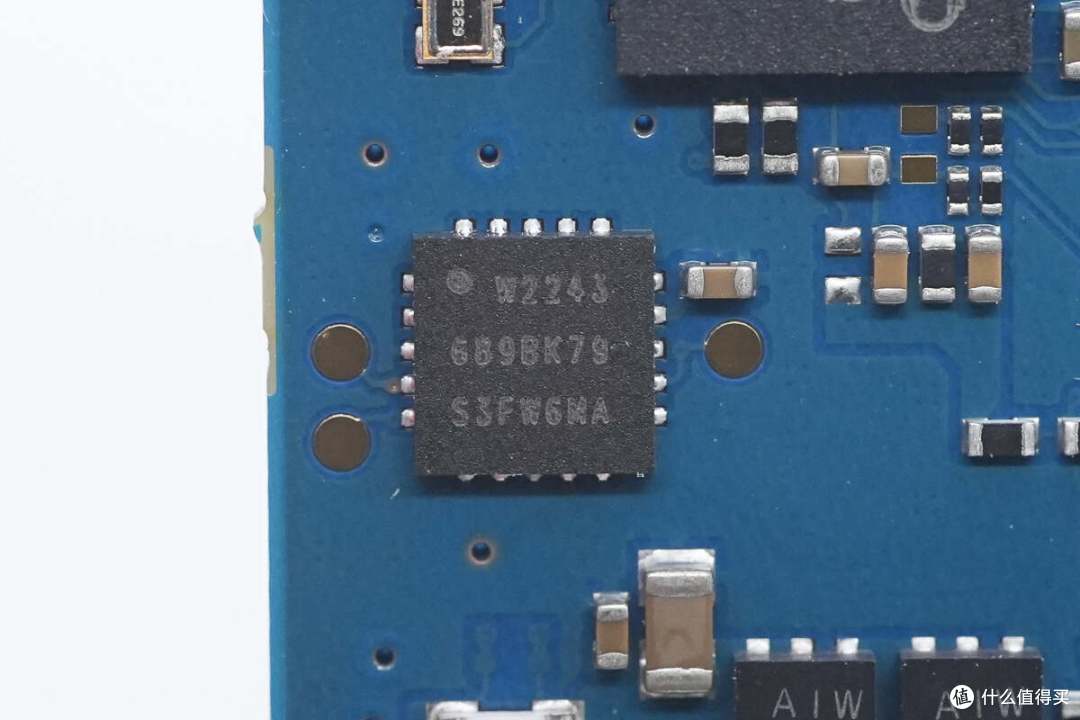

加密芯片来自三星，型号S3FW6MA，芯片内置SC300内核，内置48KB Flash，10KB ROM和5.5K RAM，支持AES/RSA/ECC/TORNA/DO-A加密，采用QFN20封装。

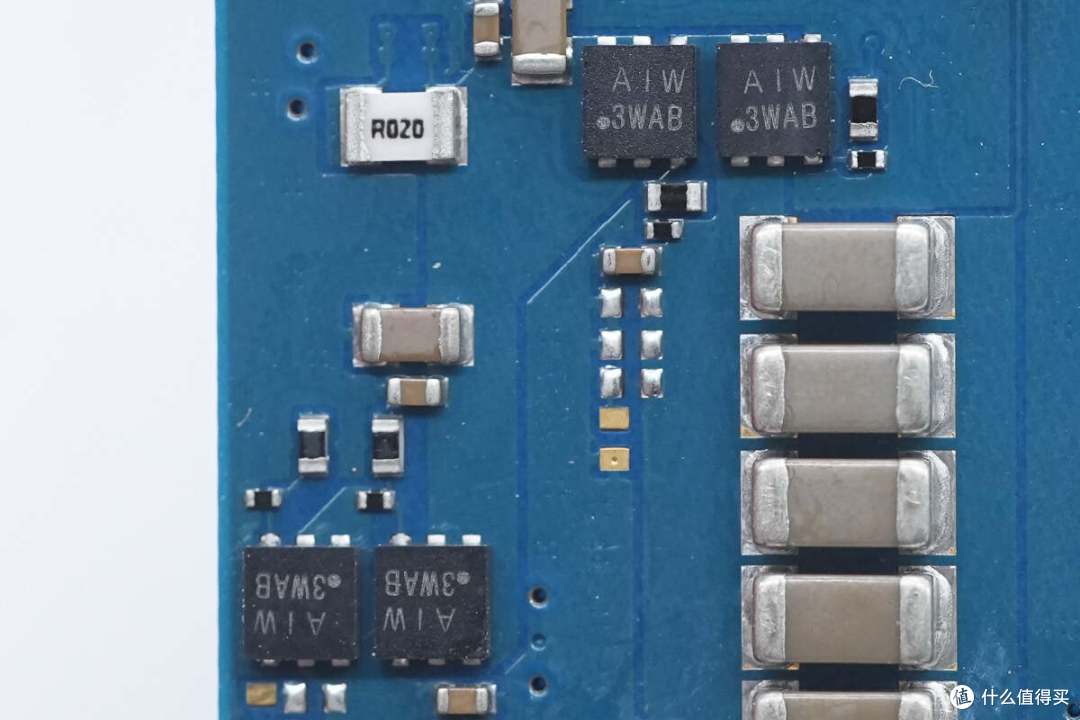

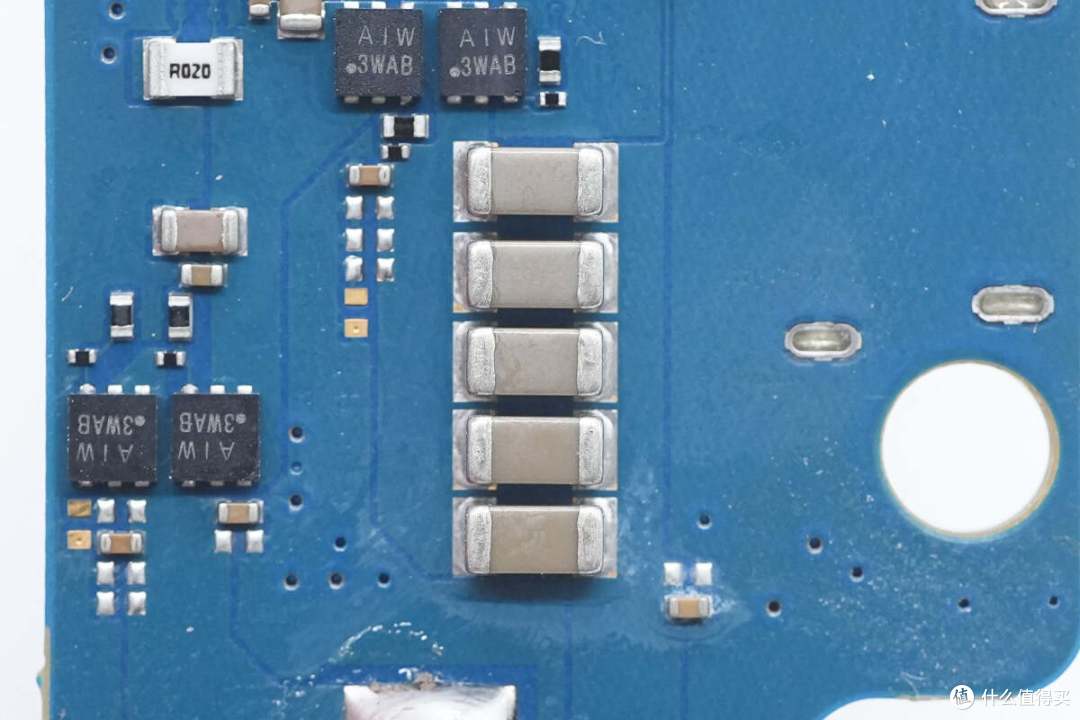

无线充电功率管来自威世，丝印AI，型号SiA400EDJ，NMOS，耐压30V，导阻19mΩ，采用PowerPAK SC-70-6L封装。
五颗并联的NPO谐振电容特写。

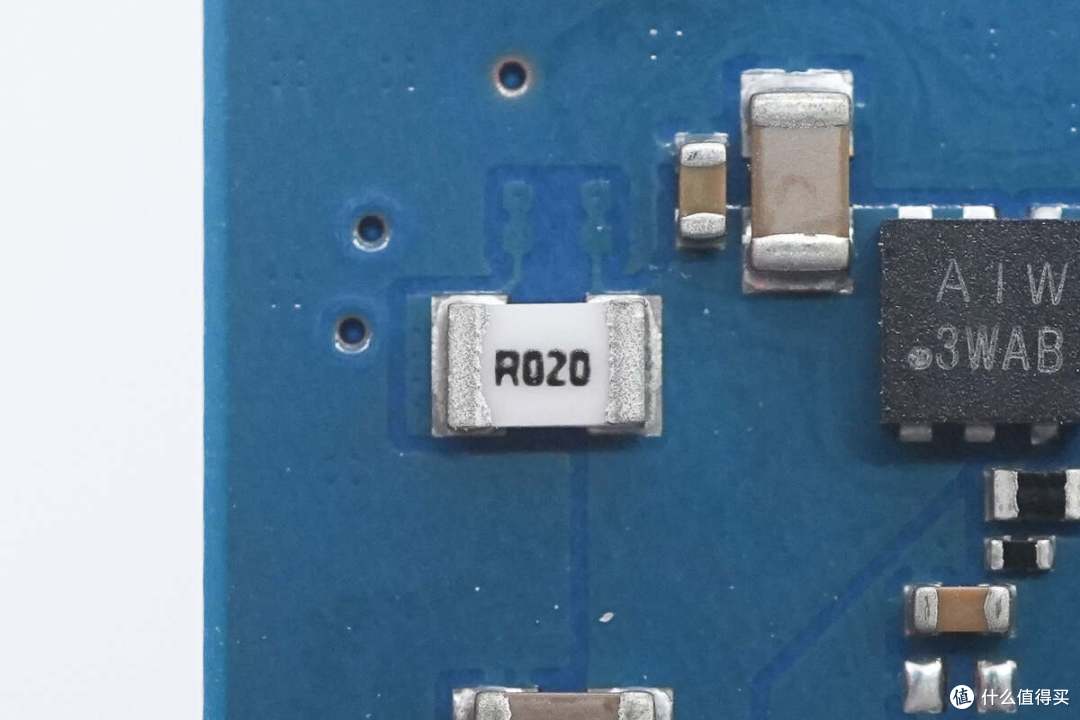

20mΩ取样电阻用于检测无线充电功率级电流。

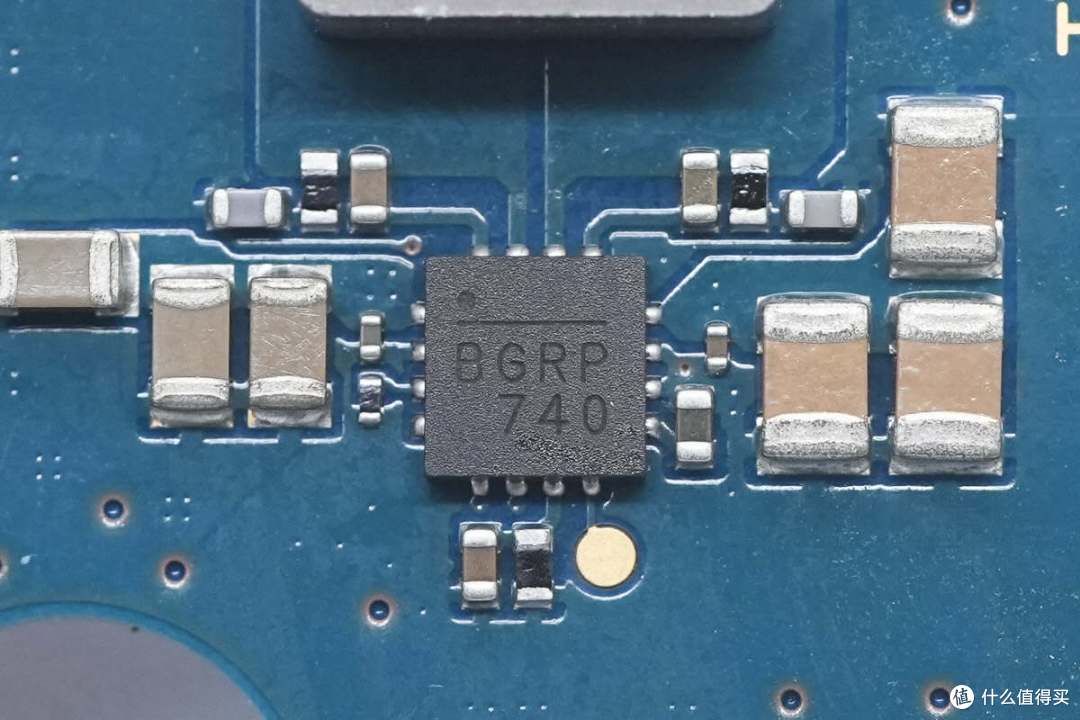

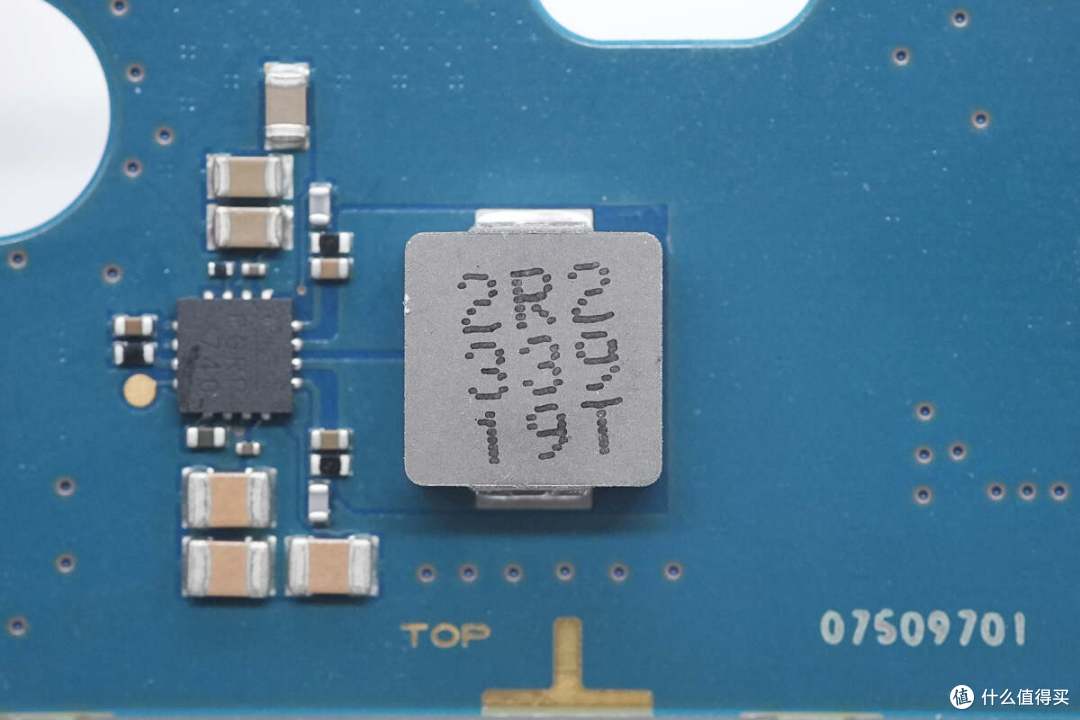

同步升降压转换器来自芯源系统，丝印BGR，型号MP8859，芯片内部集成开关管，支持22V输入电压，输出电流3A，支持可调节的恒流输出限制，具备输出过电压保护，过电流保护和短路保护，采用QFN16封装。
2.2μH合金电感特写。

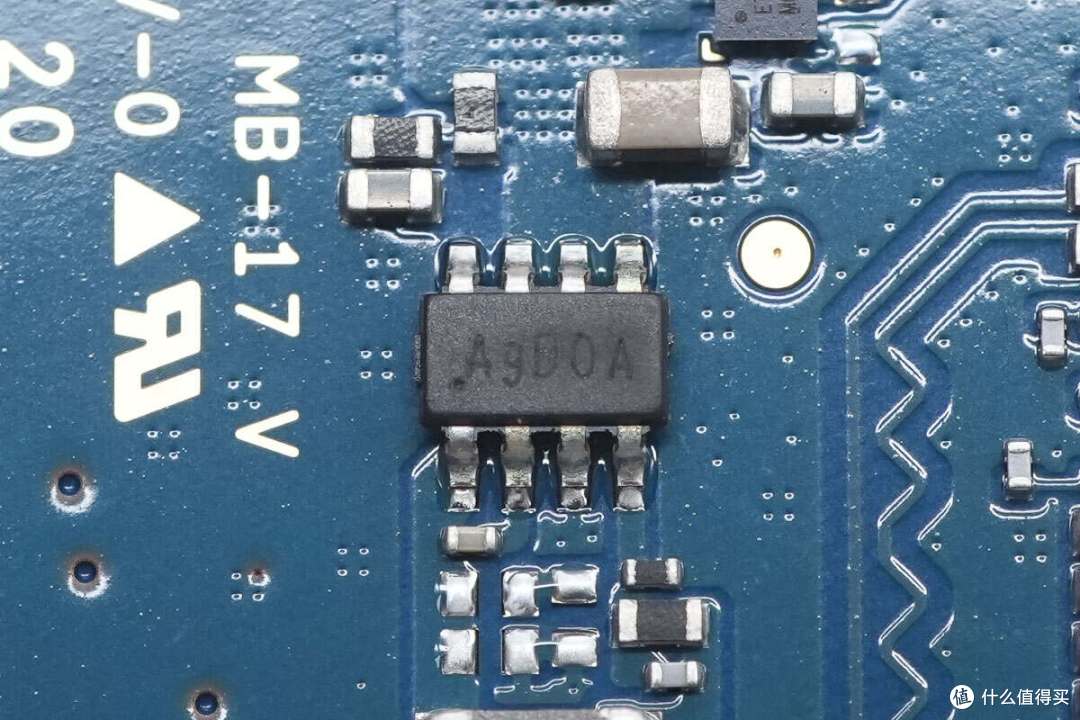

同步降压芯片来自矽力杰，丝印Ag，采用TSOT23-8封装。

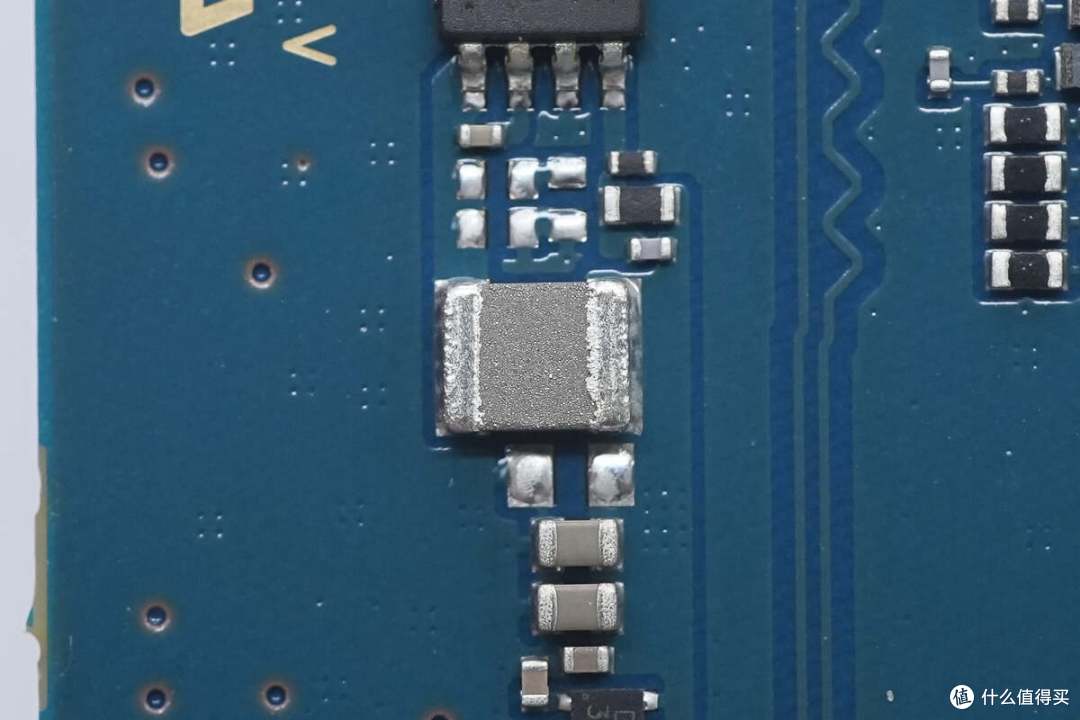

外置降压电感特写。

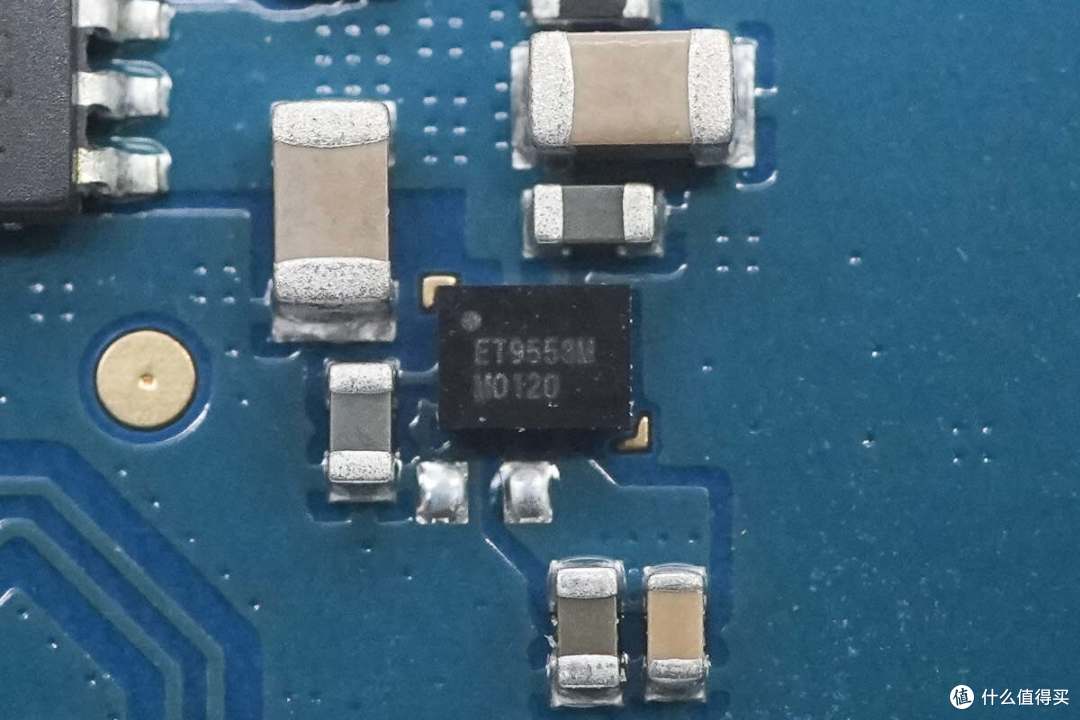

过压保护芯片来自劲芯微，型号ET9553M，芯片内置35mΩ开关管，支持4.8A连续电流，芯片过压保护阈值10V，支持外部电阻设置，输入耐压28V，采用WLCSP12封装。

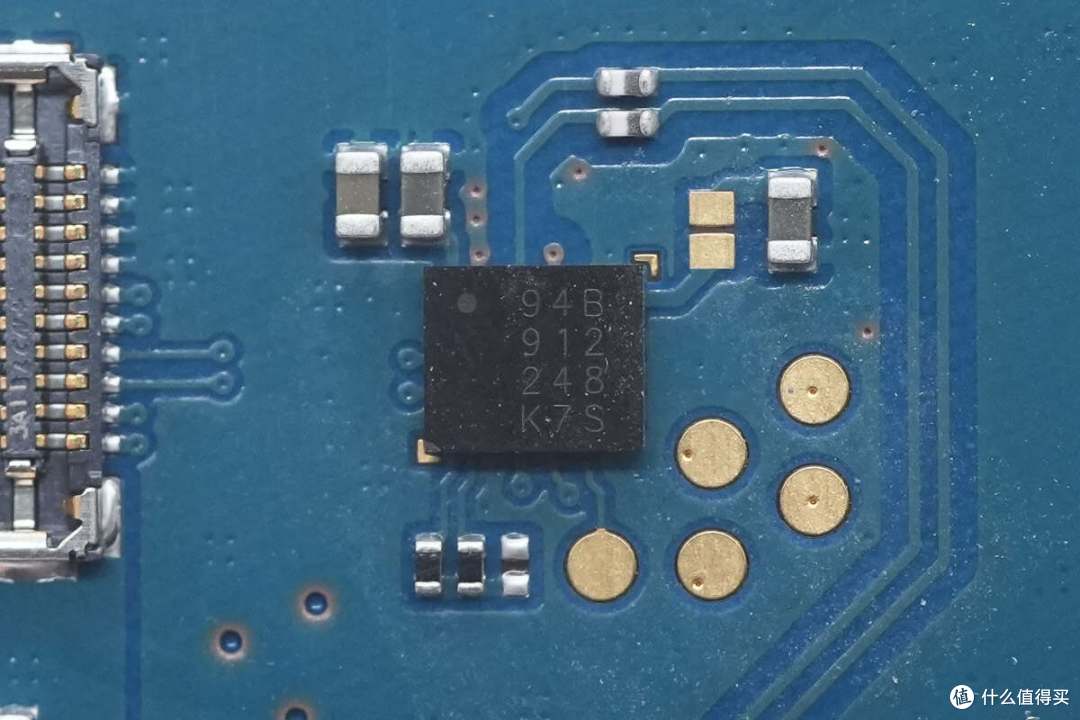

丝印94B912的芯片特写。

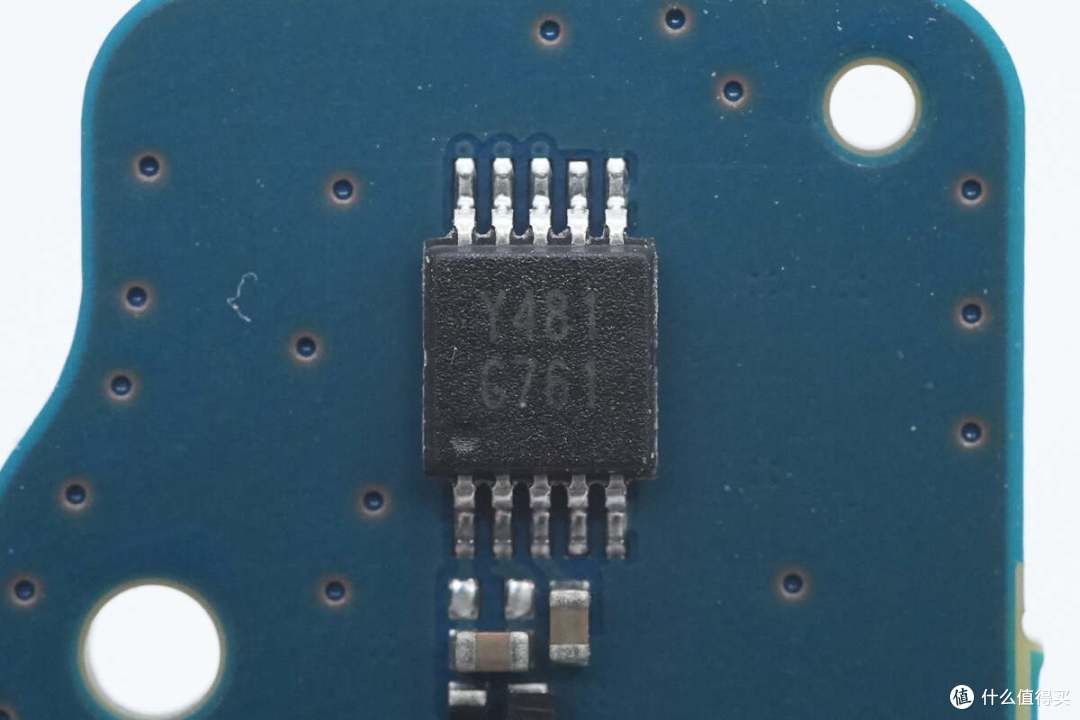

风扇驱动芯片来自致新科技，型号G761，采用SMBus总线控制，支持线性和PWM风扇转速调节，支持开环和闭环控制，采用MSOP-10封装。

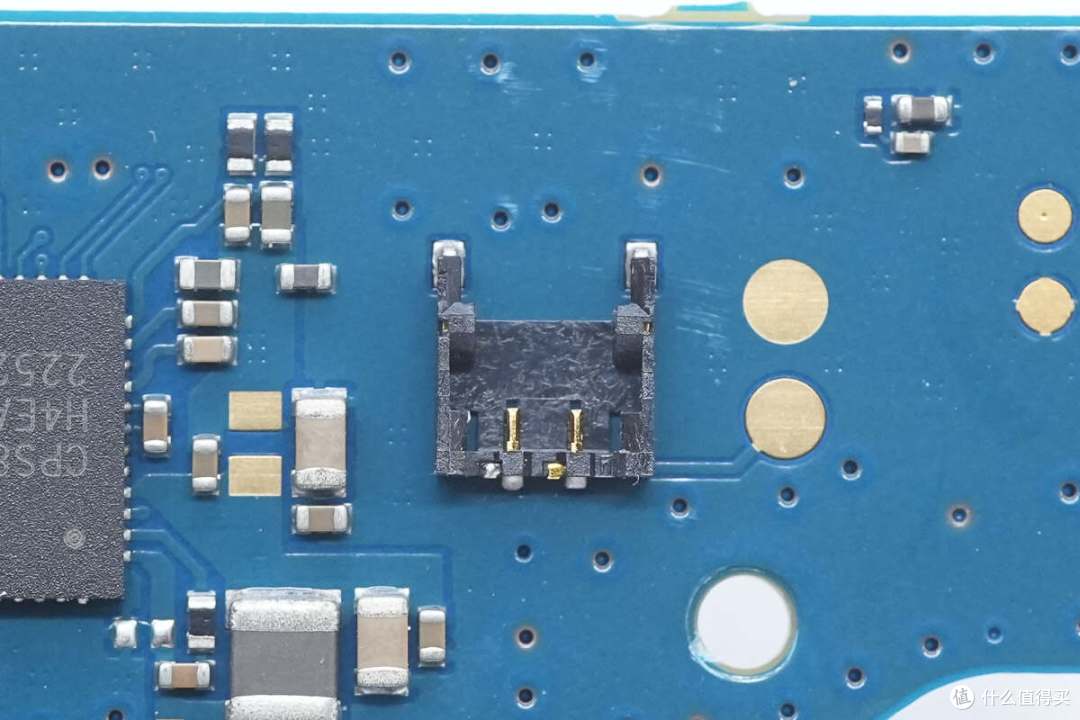

风扇连接插座特写。

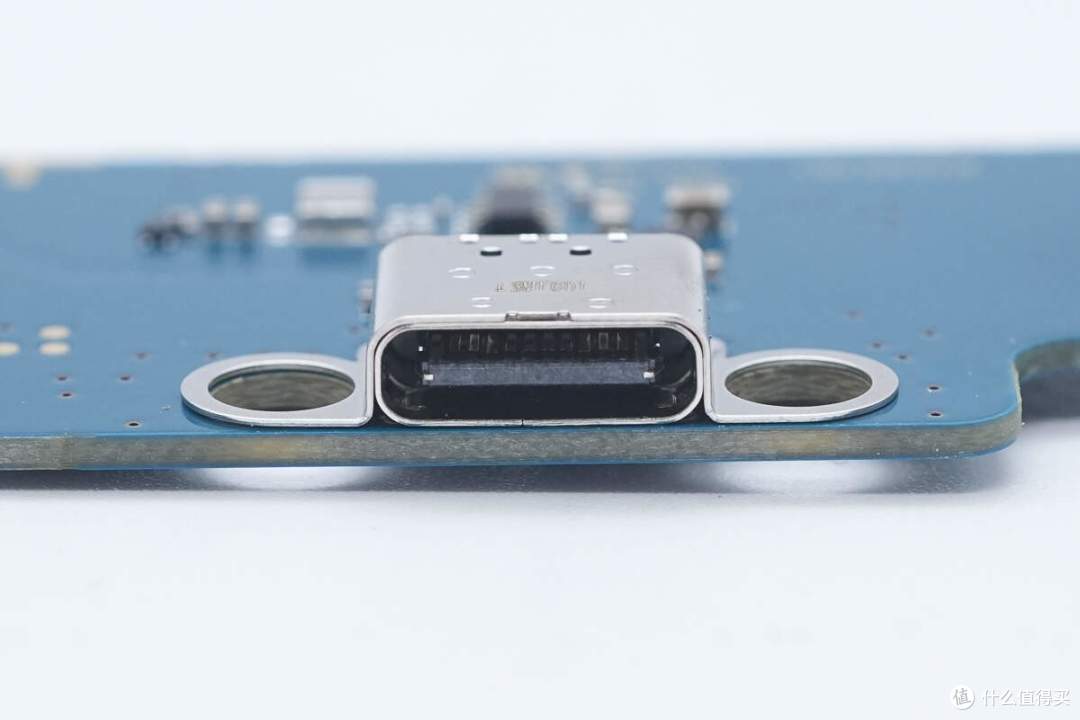

USB-C母座特写。

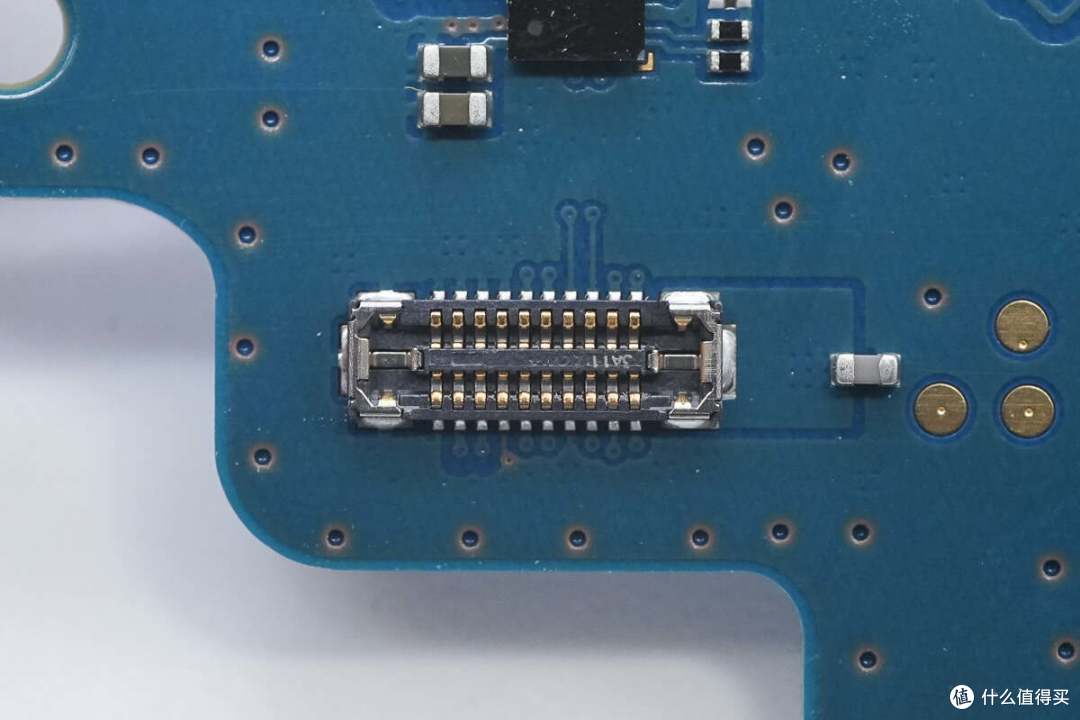

连接到网关模块的排线插座特写。
网关模块正面设有屏蔽罩。

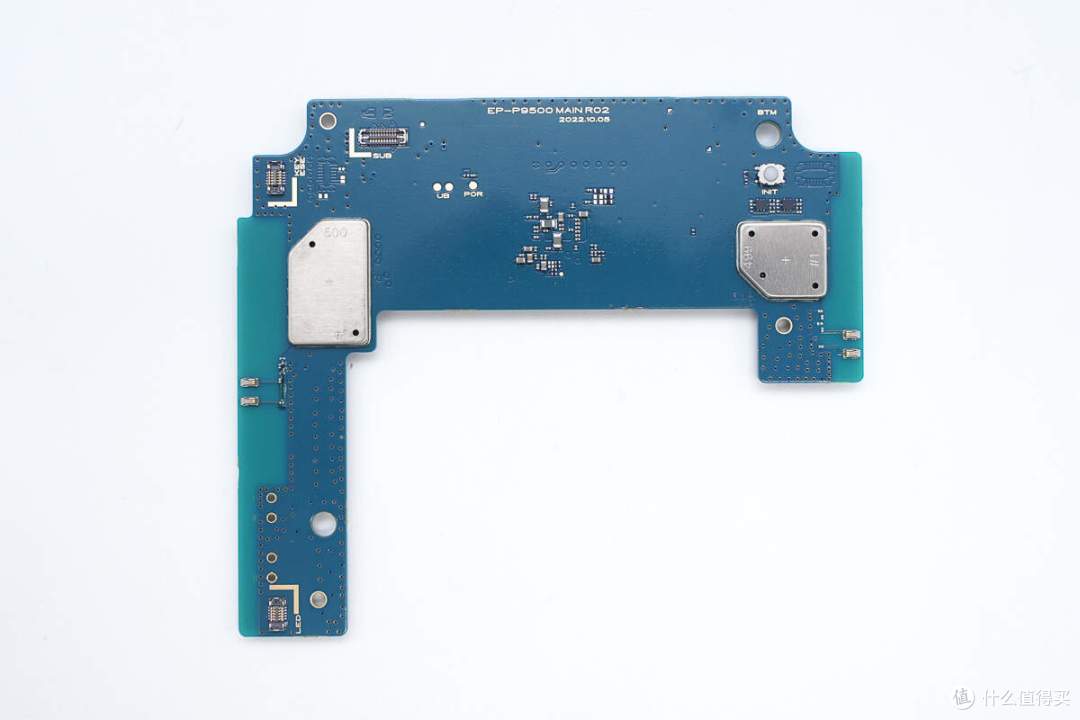

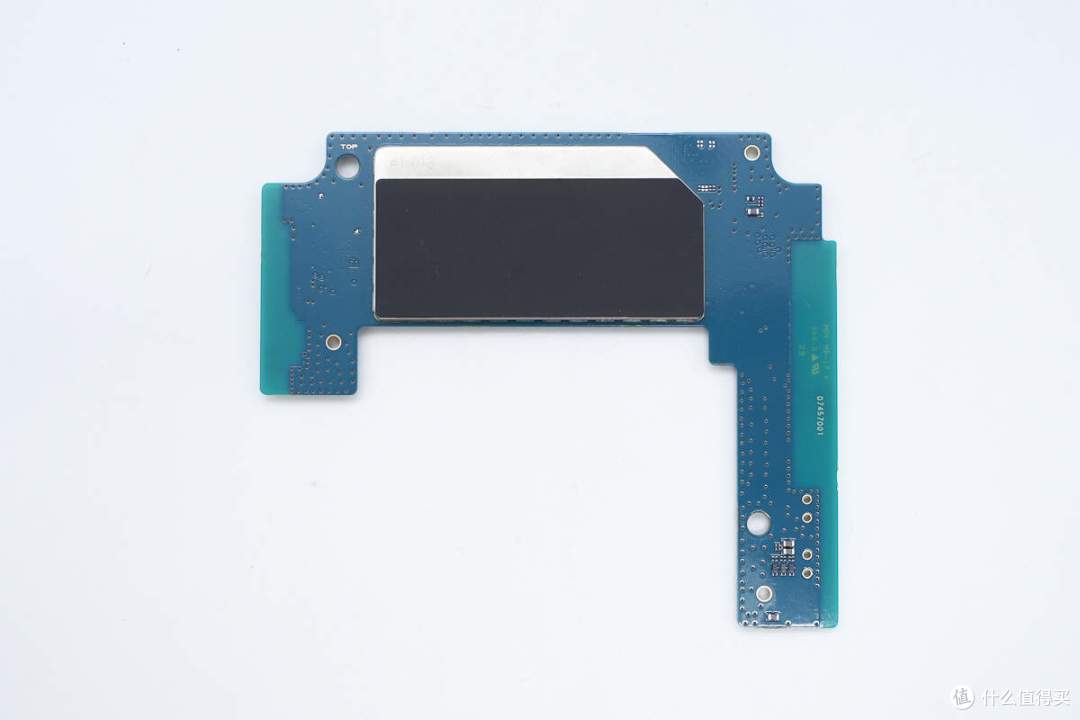

背面设有两个较小的屏蔽罩和排线插座。

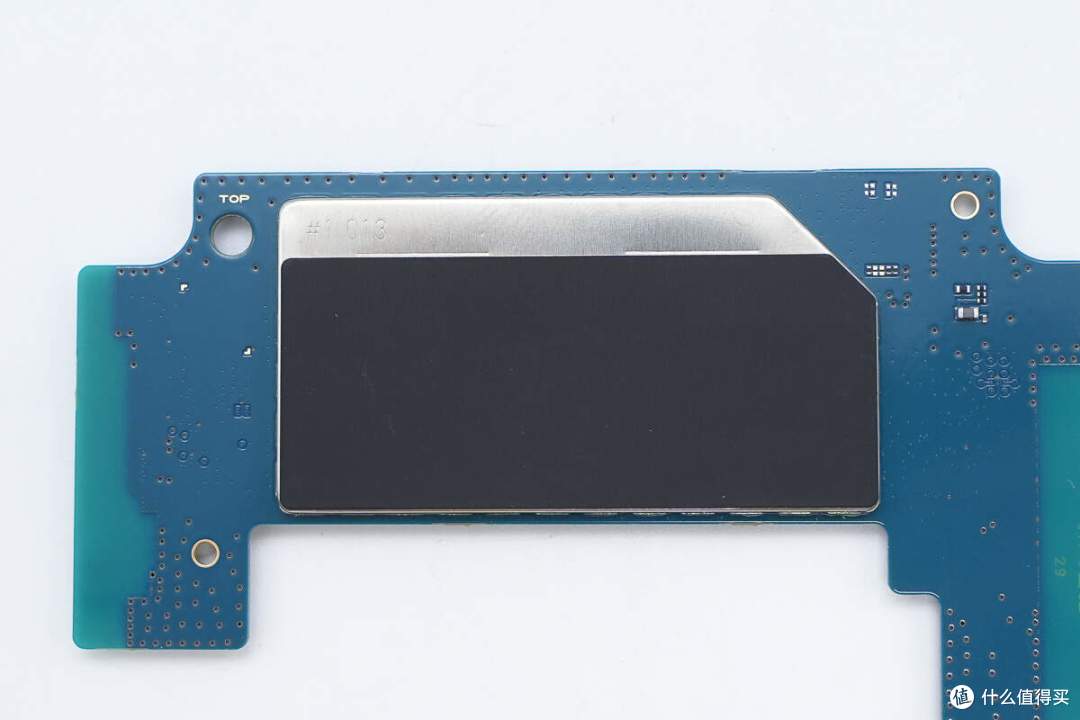

较大的屏蔽罩粘贴石墨导热贴纸。

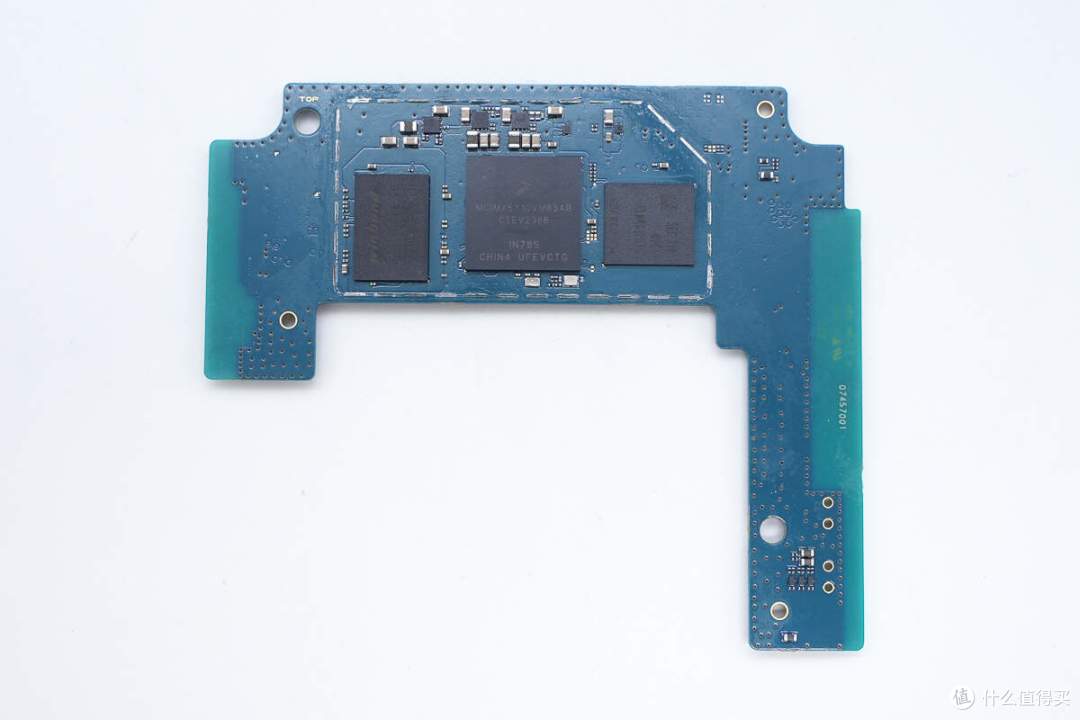

拆下屏蔽罩，内部设有三颗较大的芯片。
背面较小的屏蔽罩内部设有两颗芯片。

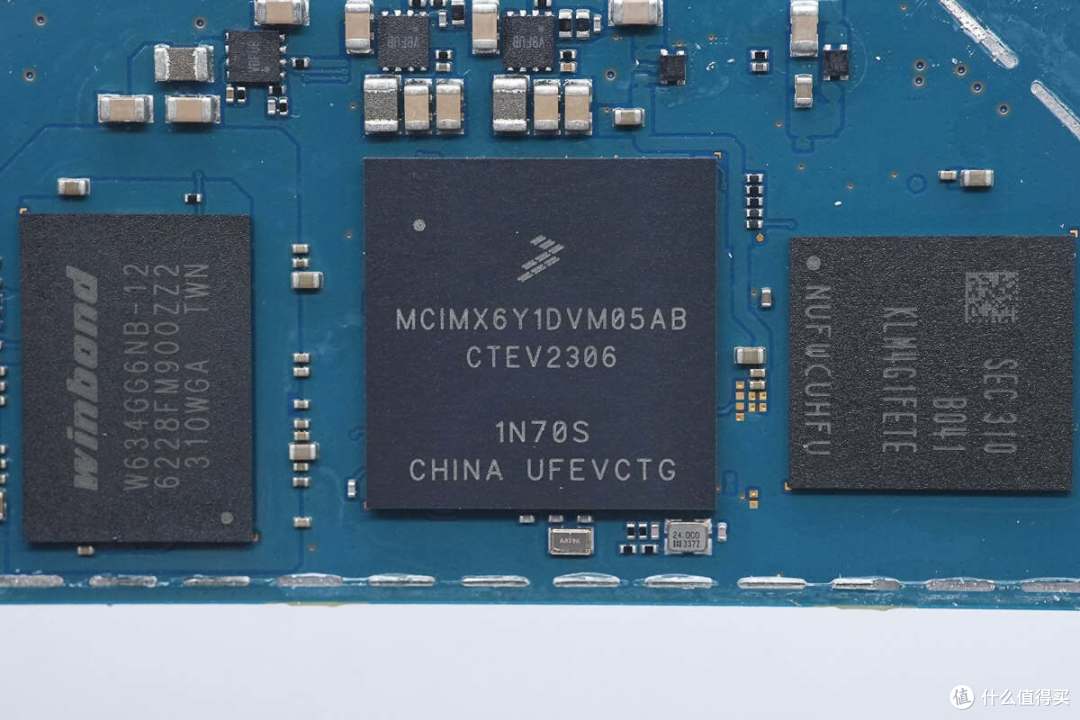

主控MCU来自恩智浦，型号MCIMX6Y1DVM05AB，内置ARM Cortex-A7核心，主频528MHz，采用14*14mm MAPBGA封装。

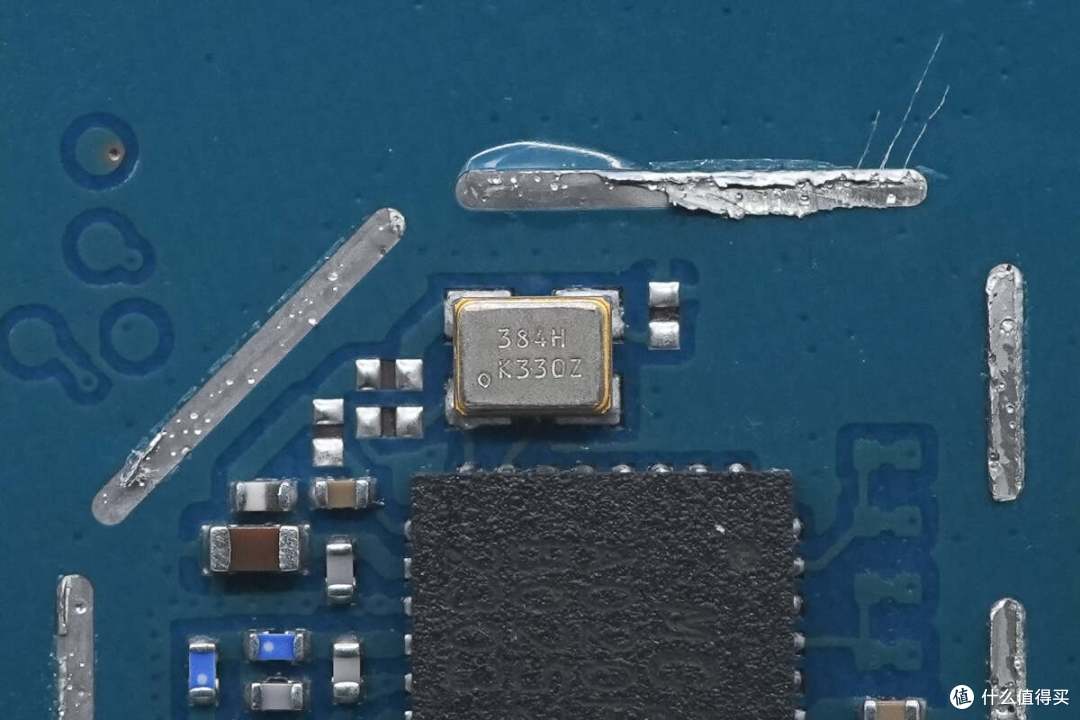

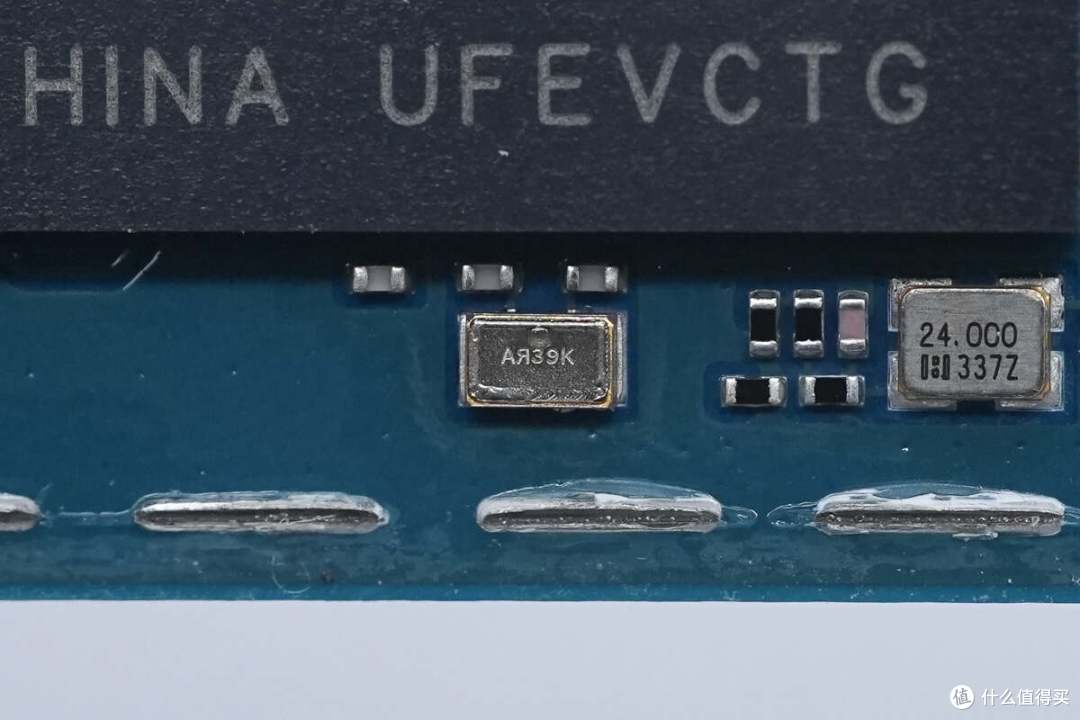

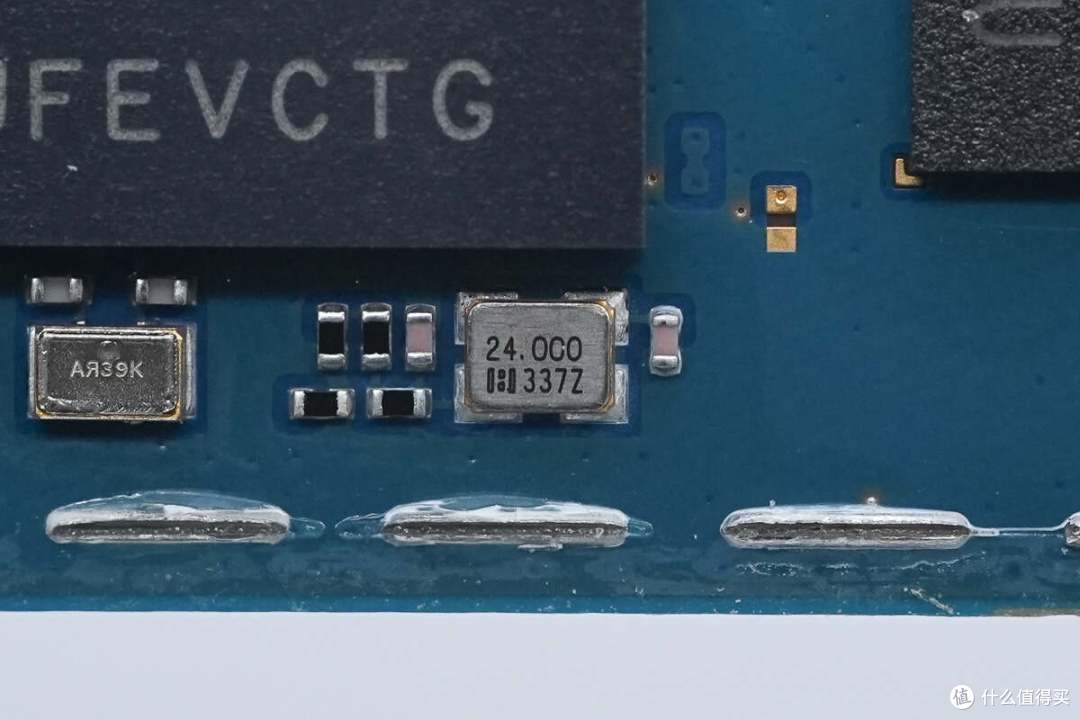

MCU外置24.000MHz贴片晶振特写。
MCU外置32.768KHz贴片晶振特写。

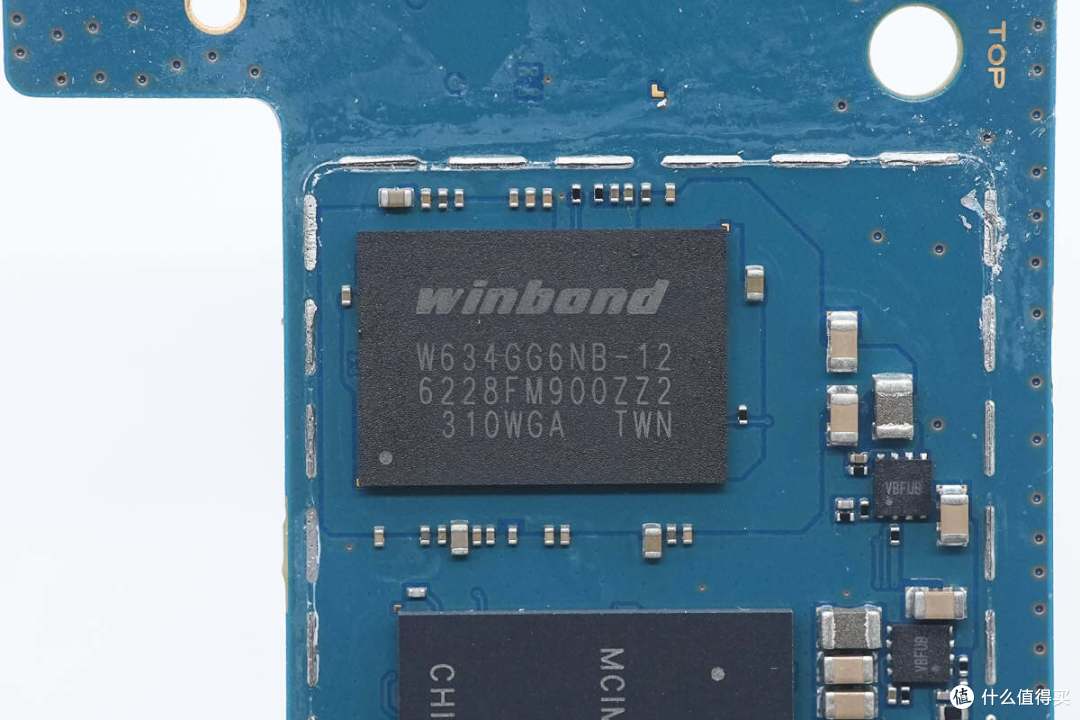

内存芯片来自华邦，型号W634GG6NB-12，为DDR3内存，容量为512MB，速率为1600mbps，采用VFBGA 96封装。

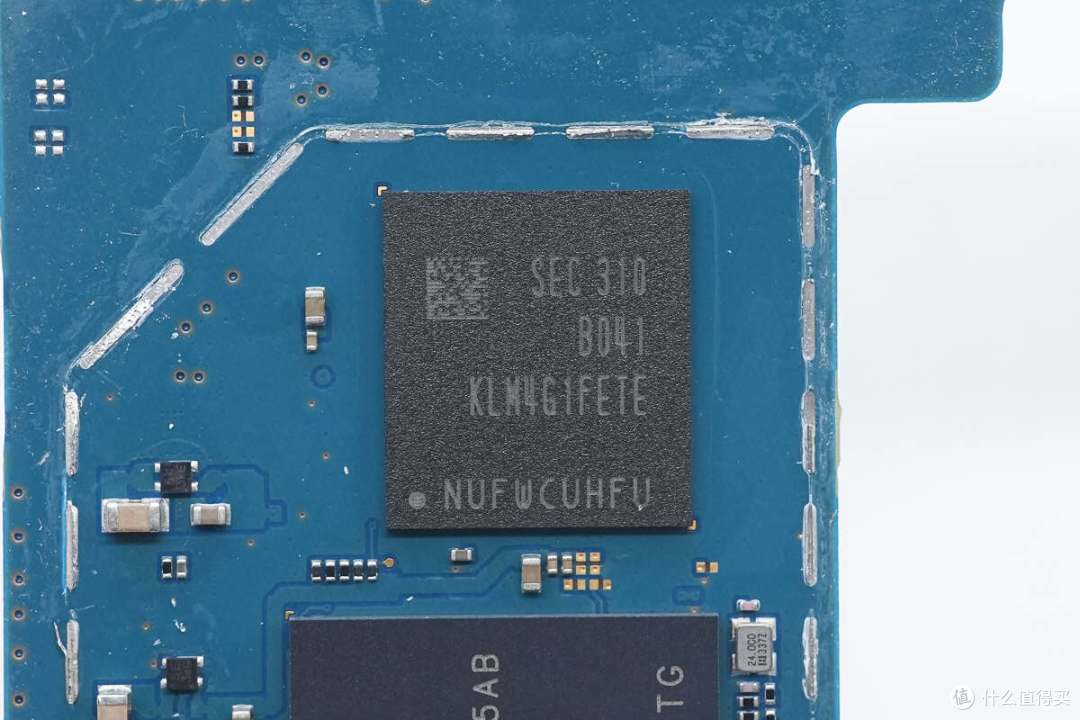

eMMC存储器来自三星，型号KLM4G1FETE-B041，为eMMC5.1，容量为4GB，采用153FBGA封装。

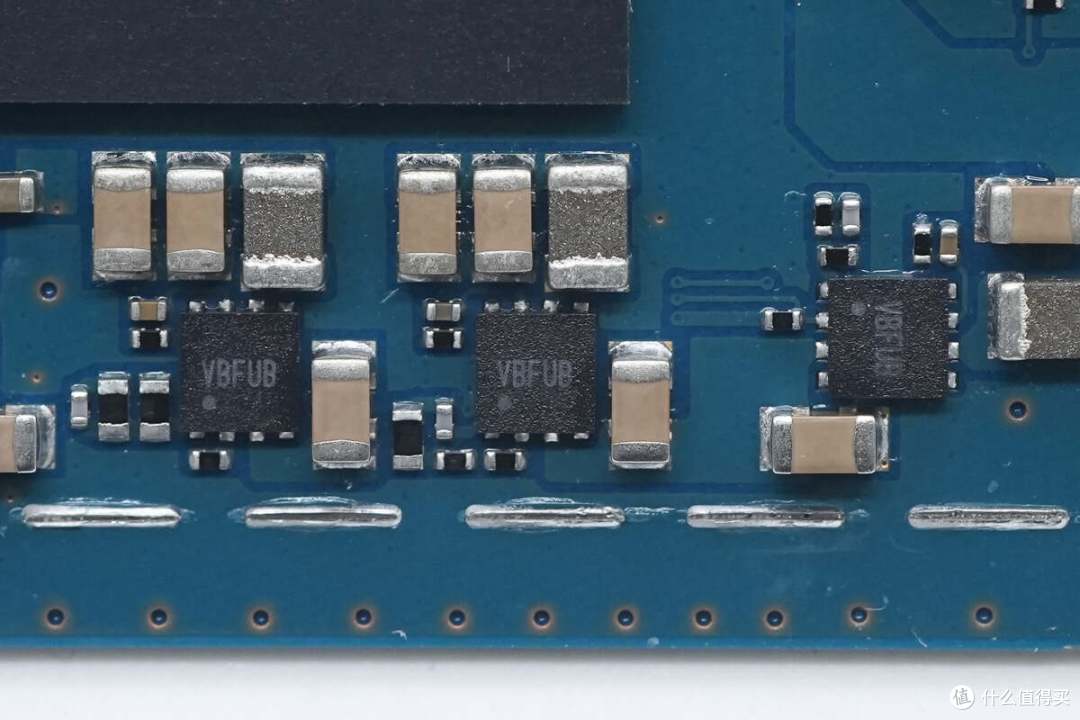

三颗供电降压芯片来自矽力杰，丝印VB，采用DFN-8封装。

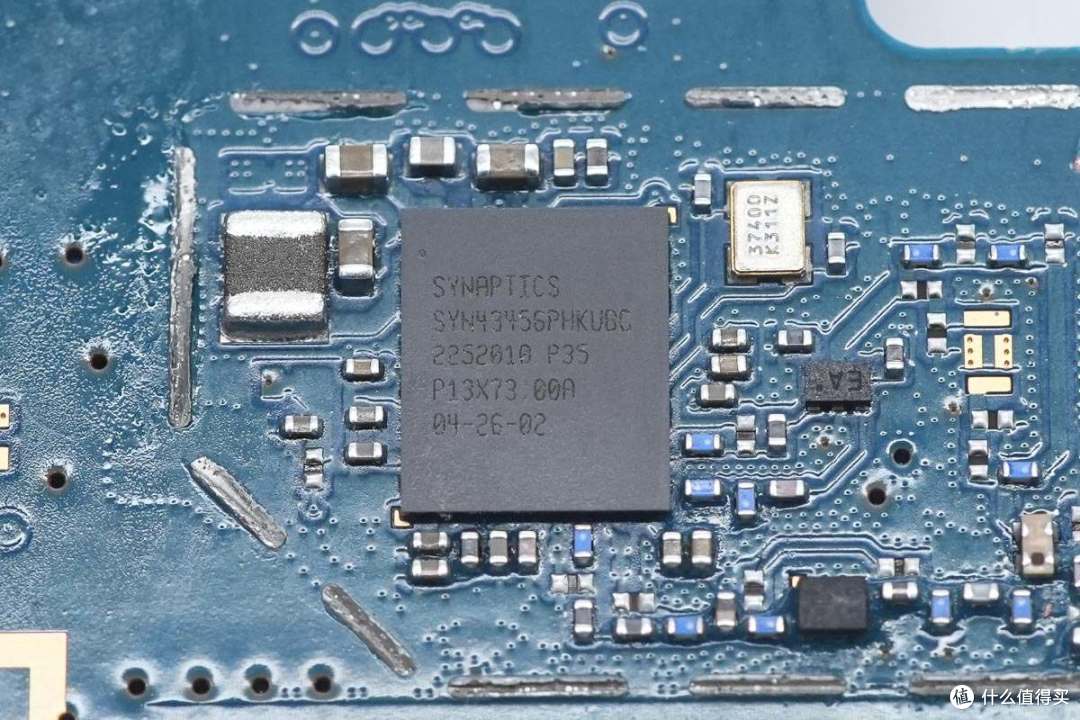

WiFi芯片来自新突思，型号SYN43456PHKUDC，支持WiFi5连接，采用SDIO接口通信，支持433Mbps传输速率。

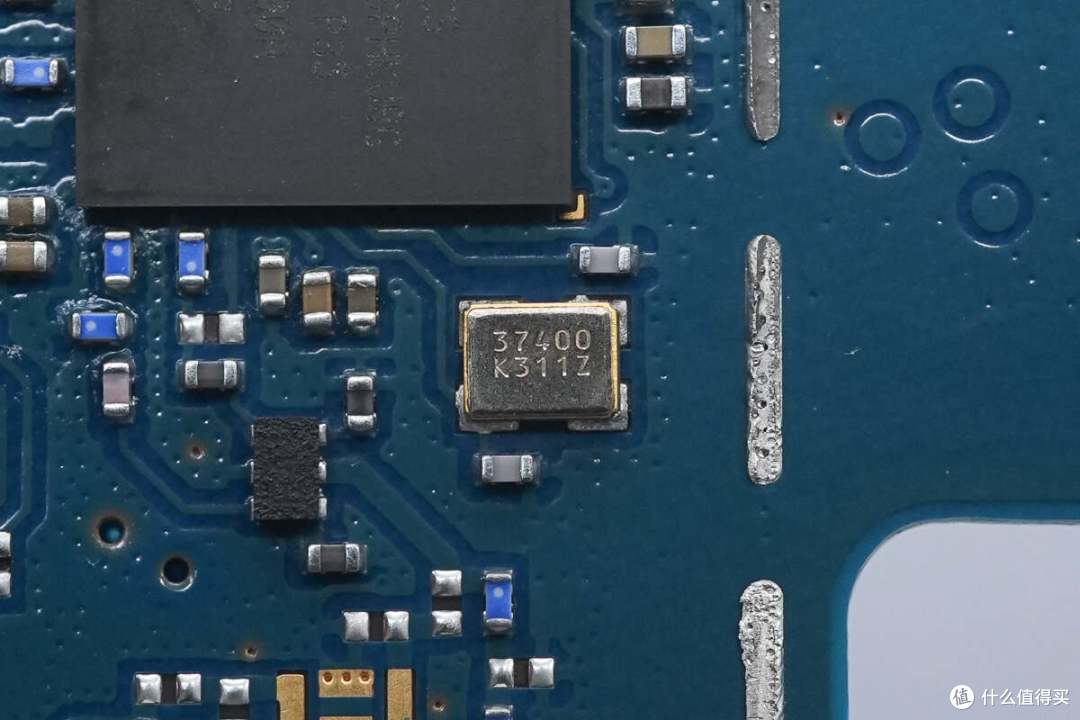

芯片外置时钟晶振特写。

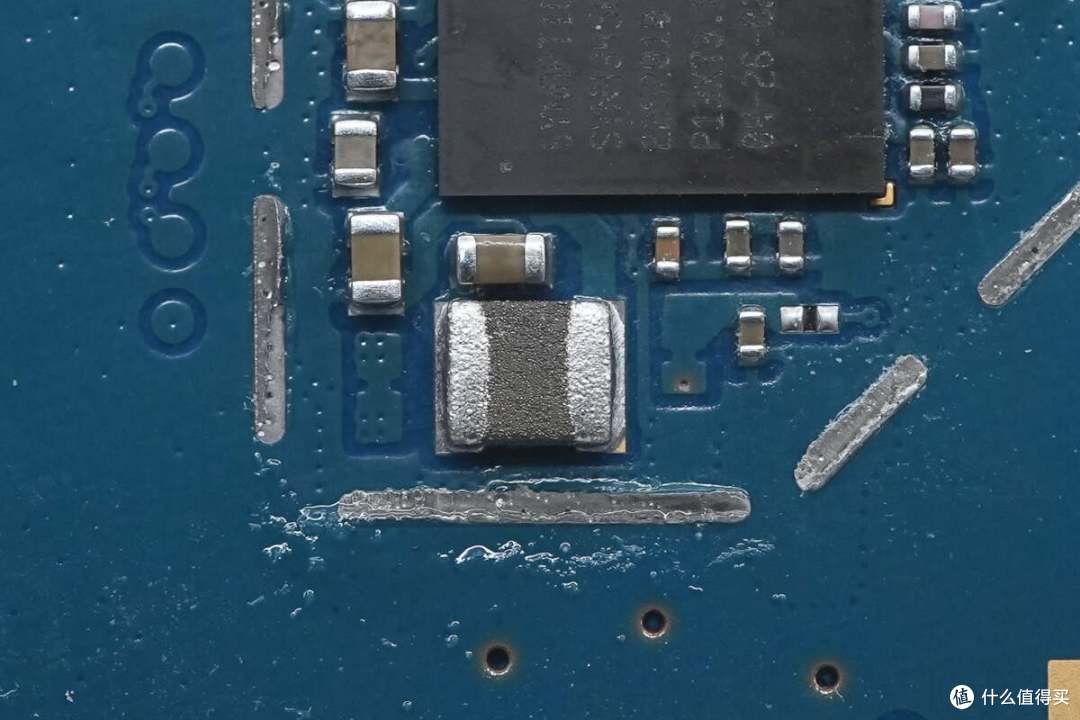

芯片外置降压电感特写。

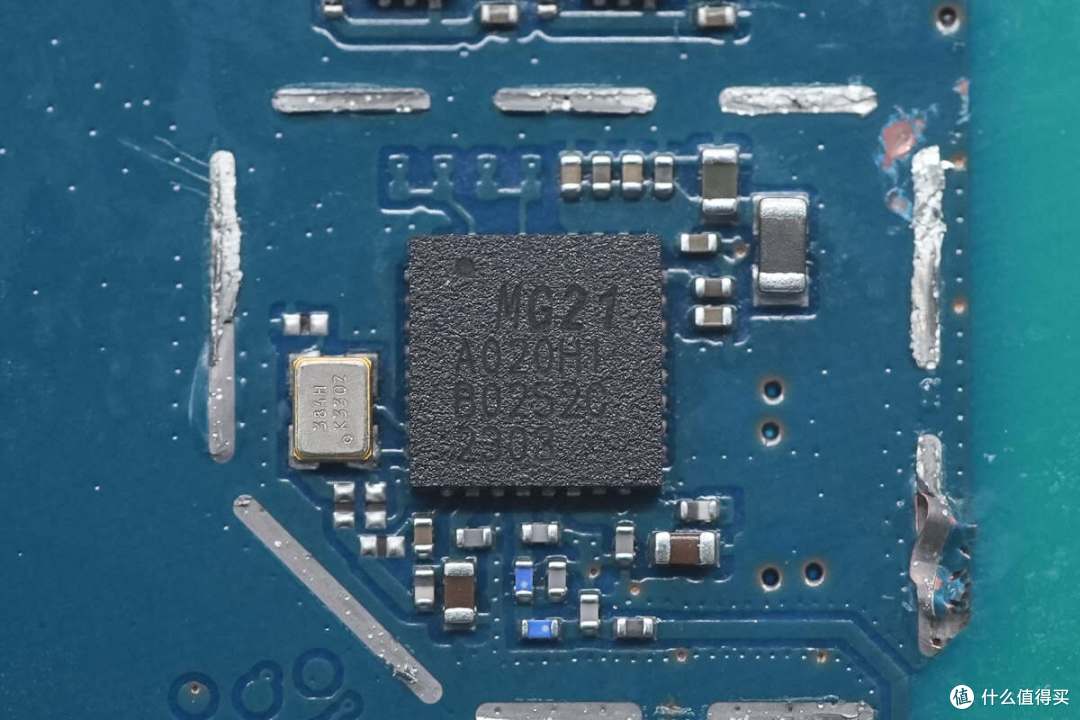

蓝牙芯片来自芯科科技，型号EFR32MG21A020，芯片内置32位ARM Cortex-M33处理器，主频为80MHz，内置512KB Flash和64KB RAM，支持蓝牙BLE、Zigbee和Thread协议，采用QFN32封装。
芯片外置的时钟晶振特写。

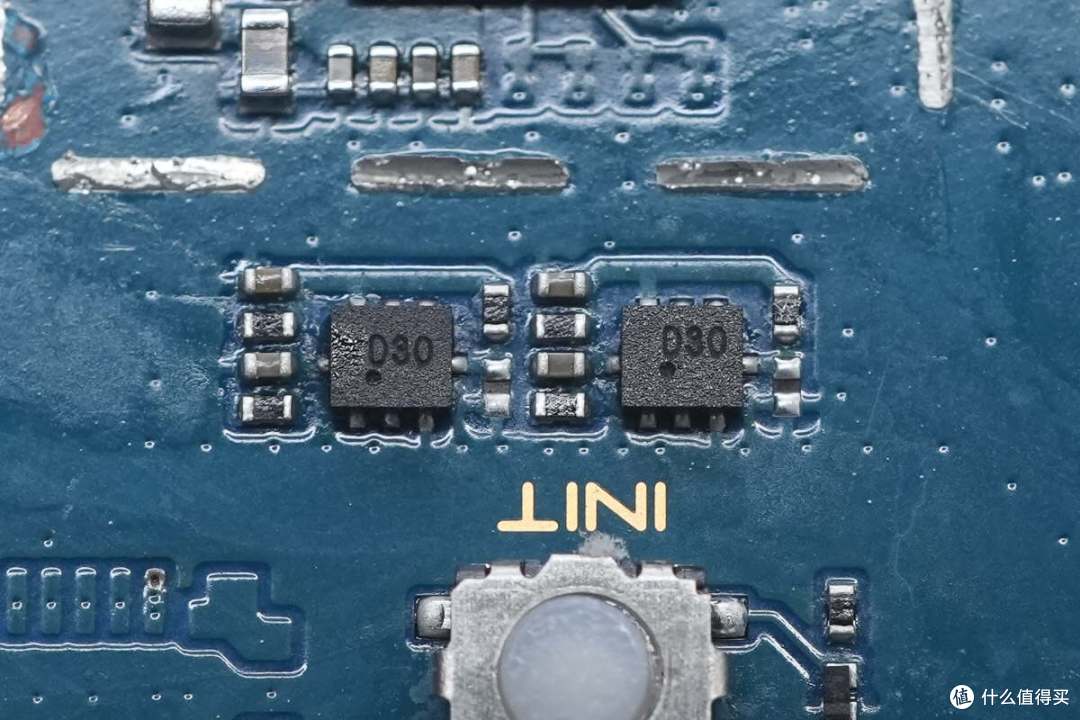

两颗丝印D30的芯片特写。

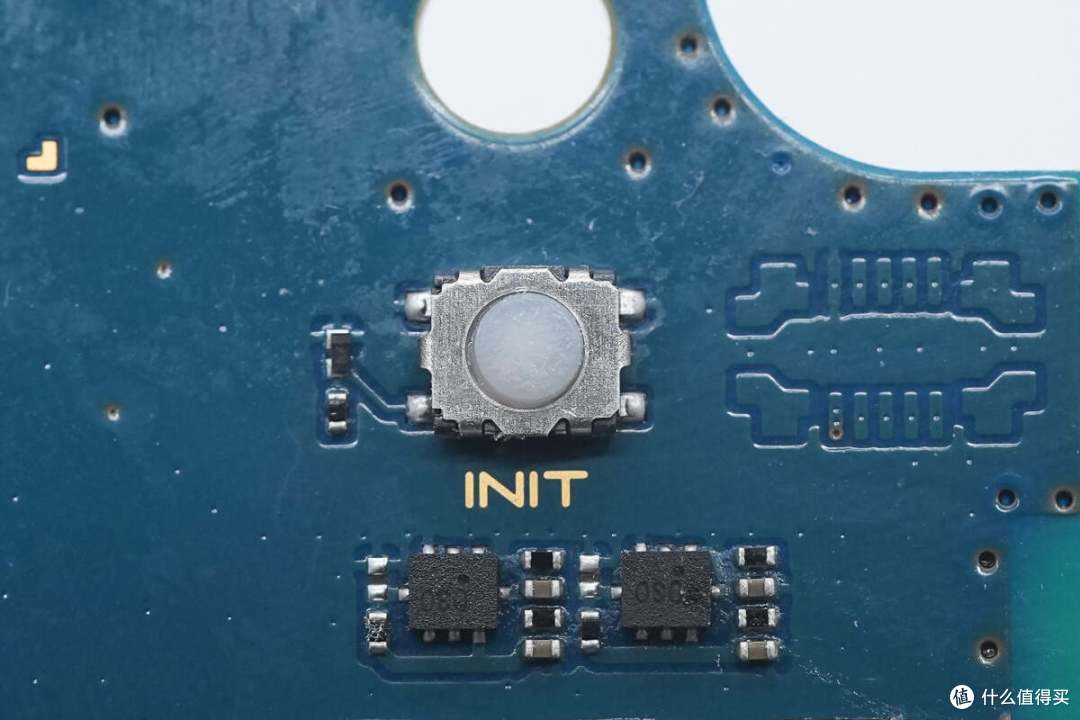

背面重置按钮特写。

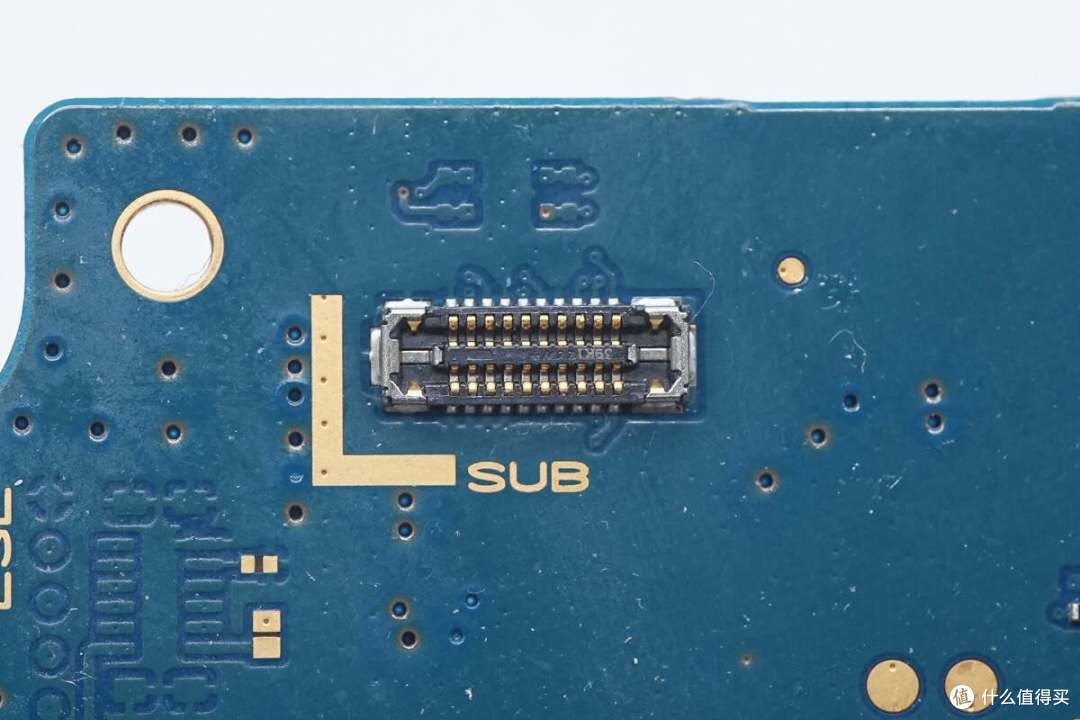

连接到无线充电小板的排线插座特写。

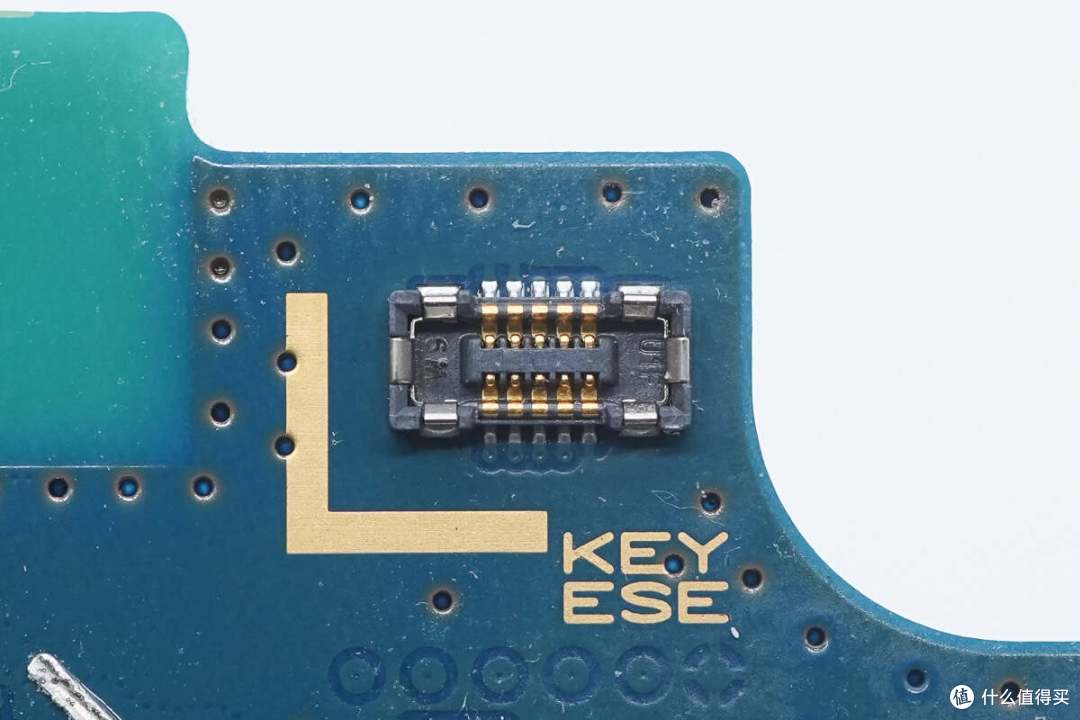

连接到按键小板的排线插座特写。

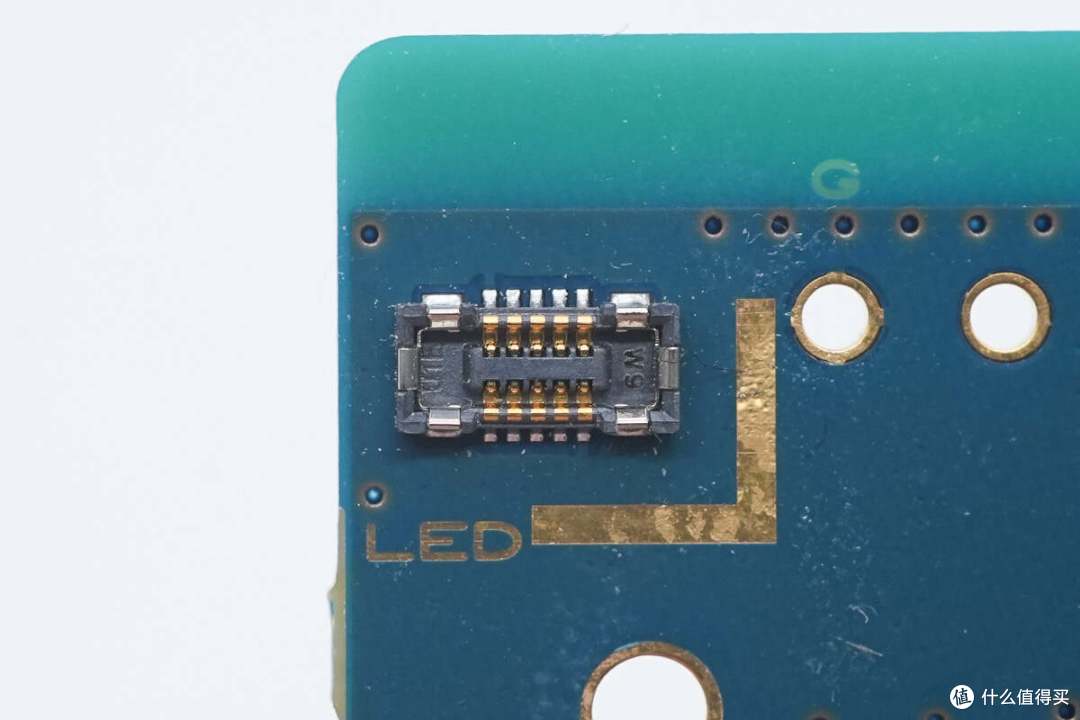

连接机身侧面LED指示灯的排线插座特写。

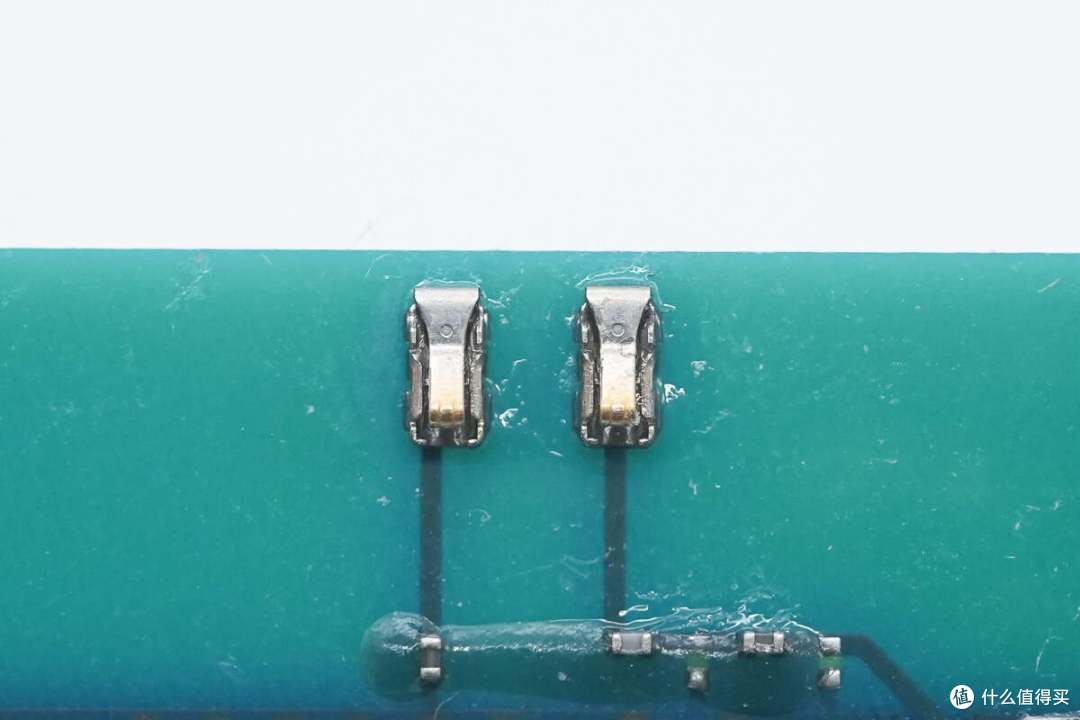

连接无线天线的弹片特写。

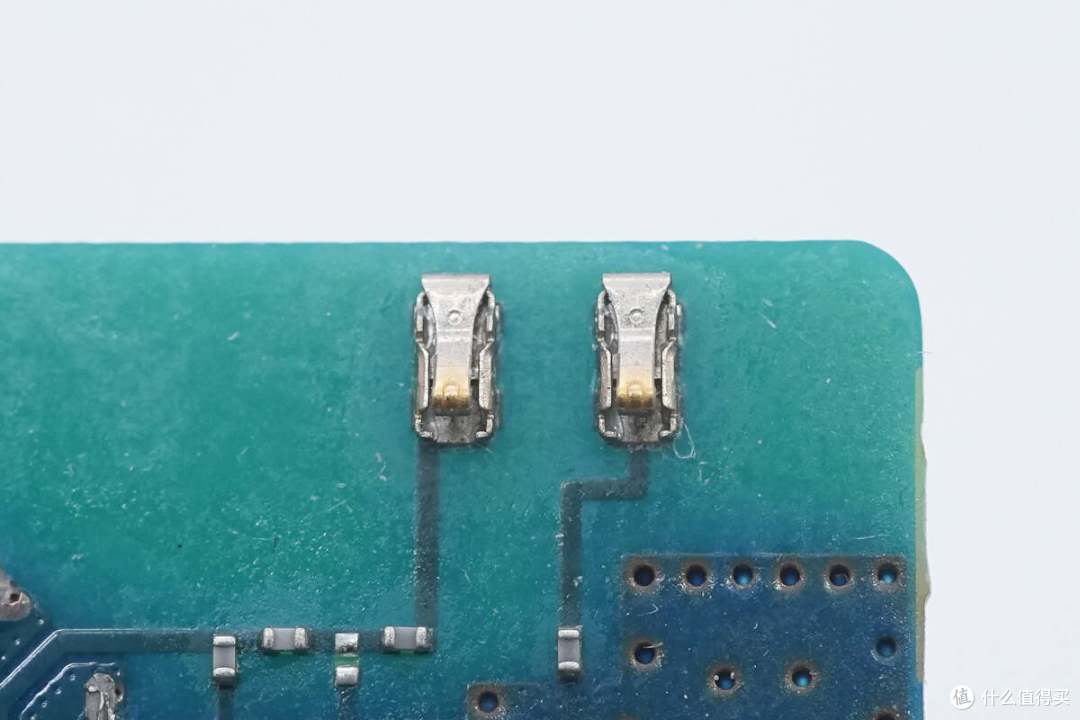

连接蓝牙天线的弹片特写。

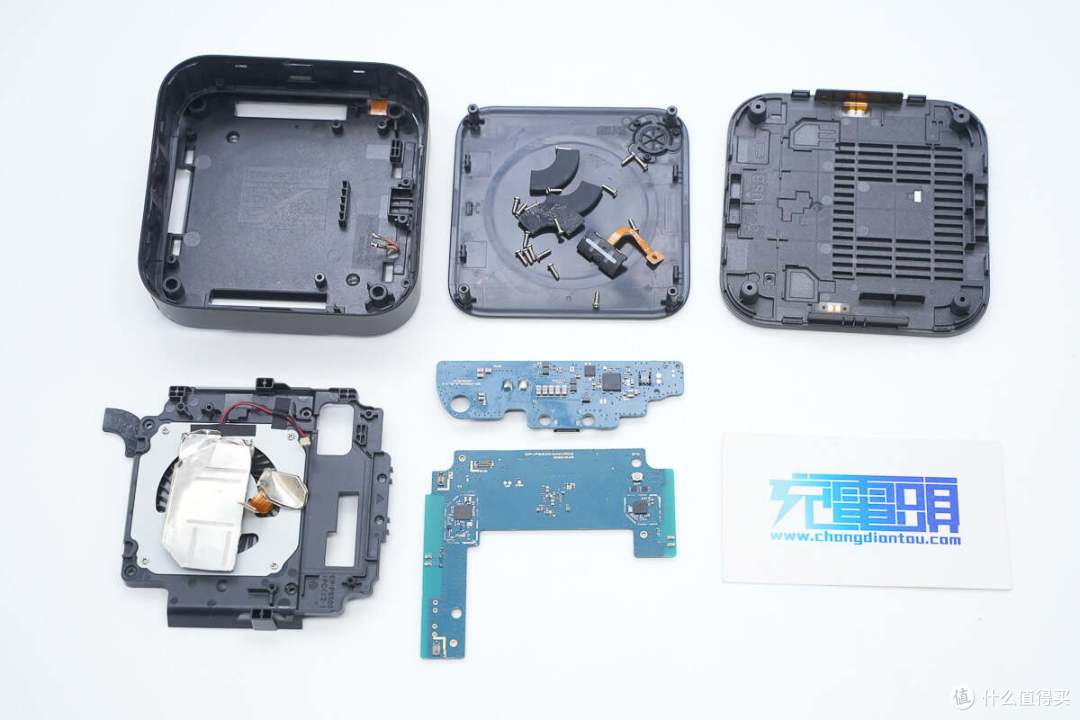

全部拆解一览，来张全家福。
充电头网拆解总结

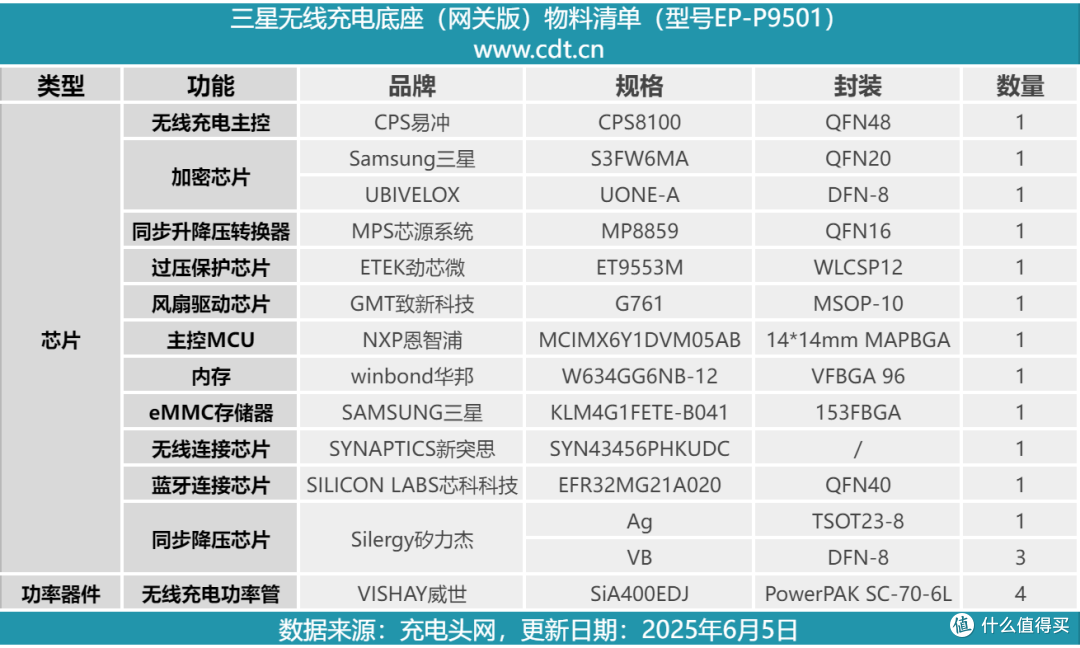

最后附上三星无线充电底座的核心器件清单，方便大家查阅。
三星无线充电底座采用扁平方块造型设计，机内设有散热风扇，具备15W充电功率。底座内置网关功能，支持连接IoT产品，通过手机APP控制IoT设备。底座还支持寻找手机功能，使用便捷。无线充与充电器和数据线整体发售，配套25W充电器，通过USB-C接口供电。
充电头网通过拆解了解到，三星无线充电底座内置两块PCBA模块，分别为无线充电模块和网关模块。无线充电模块采用易冲CPS8100主控搭配威世开关管，并设有三星加密芯片。网关模块使用恩智浦主控芯片，搭配使用华邦内存和三星eMMC存储器。
无线连接芯片来自新突思，蓝牙连接芯片来自芯科科技。无线充电底座内部设有散热风扇，帮助散发无线充电产生的热量。USB-C接口设有劲芯微过压保护芯片，防止过压击穿损坏。内部采用模块化设计，配合排线连接方式，便于组装生产。
