天猫精灵内置导航一体机折腾记
2021-10-01 12:06:11
61点赞
86收藏
36评论
最近无意看到一篇帖子把天猫精灵改AUX输出的,也有人把它插车上AUX上听音乐,瞬间来了兴致
正好我的破车导航一体机上cd早就坏了不能读碟,用天猫精灵替换它吧,下面就开始折腾吧
首先从车上卸下这个一体机
线缆的各种定义
有年头了
打开上盖 看到CD机本体
通过排线与主板连接的
CD机体上电路板。。。这手工焊的太挫了
估计这个读碟头坏了吧
这个小电路板感应碟片放入的
满满华强北风格

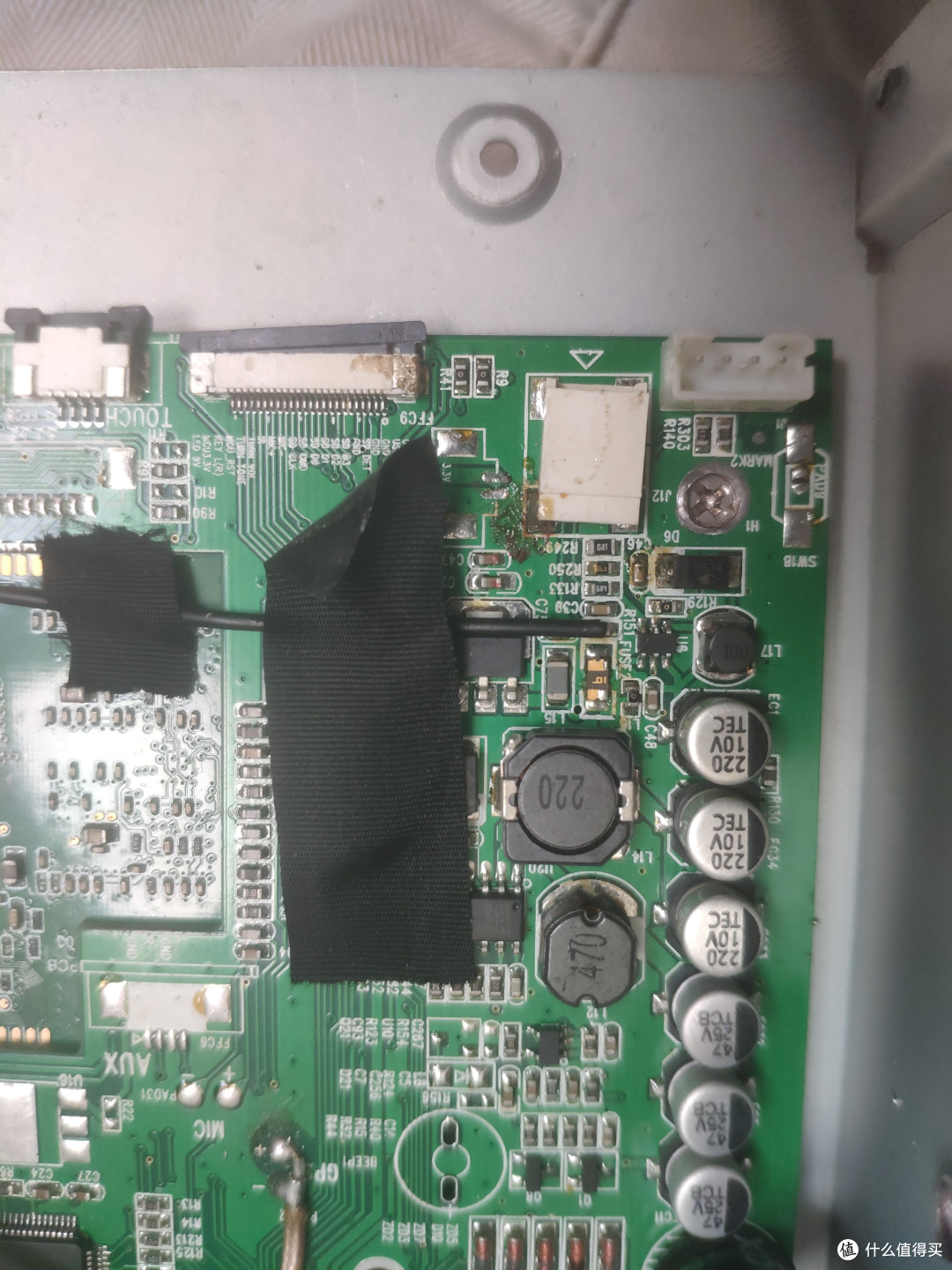

人工补焊吗
这个标签什么鬼
装起来上电试试
果然还是卡碟
不管它了 直接摘了丢掉,现在从主板上找12V供电给天猫精灵取电
主板反面有个VCC_12V 就从这里取电了 这个取电受面板开关按钮控制的

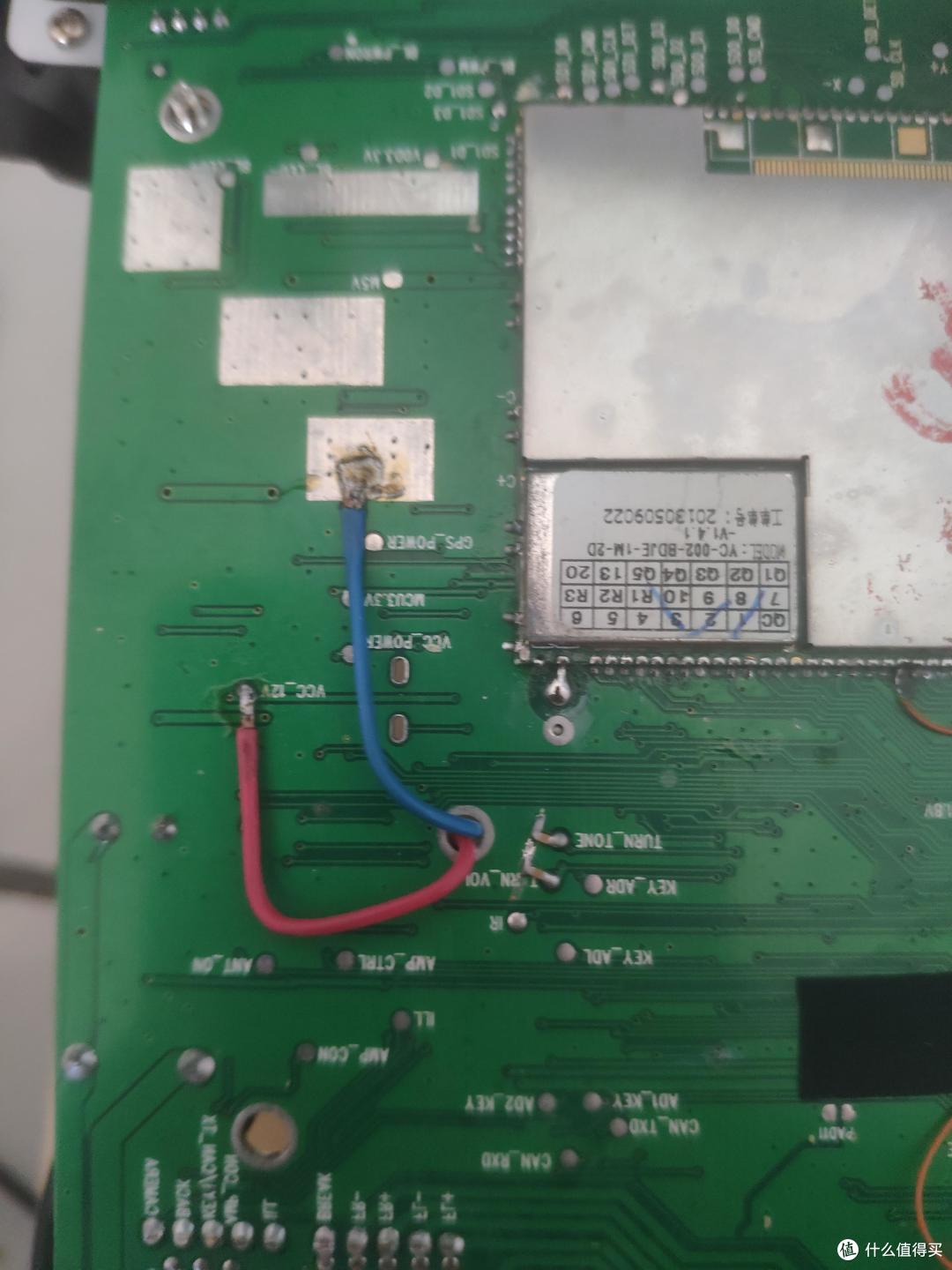

正好旁边有个洞可以过线
用点热熔胶固定
主板上有AUX的焊点 到时天猫精灵的声道输出就接这里
下面开始拆天猫精灵
前面板加热一下 撬开
内部空间主要被音腔占据了
顺利取出主板 主板还是很小的
反面有贴片固定散热
要想让天猫精灵输出声道模拟信号需要这种接码板
先焊两根供电线
然后把信号线按要求焊好,至于怎么连接,卖家页面上都有介绍的
再加个稳压小板 因为车子发动时电压有14.5V左右 经过小板就能获得稳定的12.2V了
把从解码板输出的左右声道焊好
把固定CD机的支架稍微切割改造一下,以便固定天猫精灵主板
这样固定还行,正好两个麦克风拾音在CD碟片入口处
改造完工 准备上车测试
手机打开wifi热点进行联网,测试没啥问题

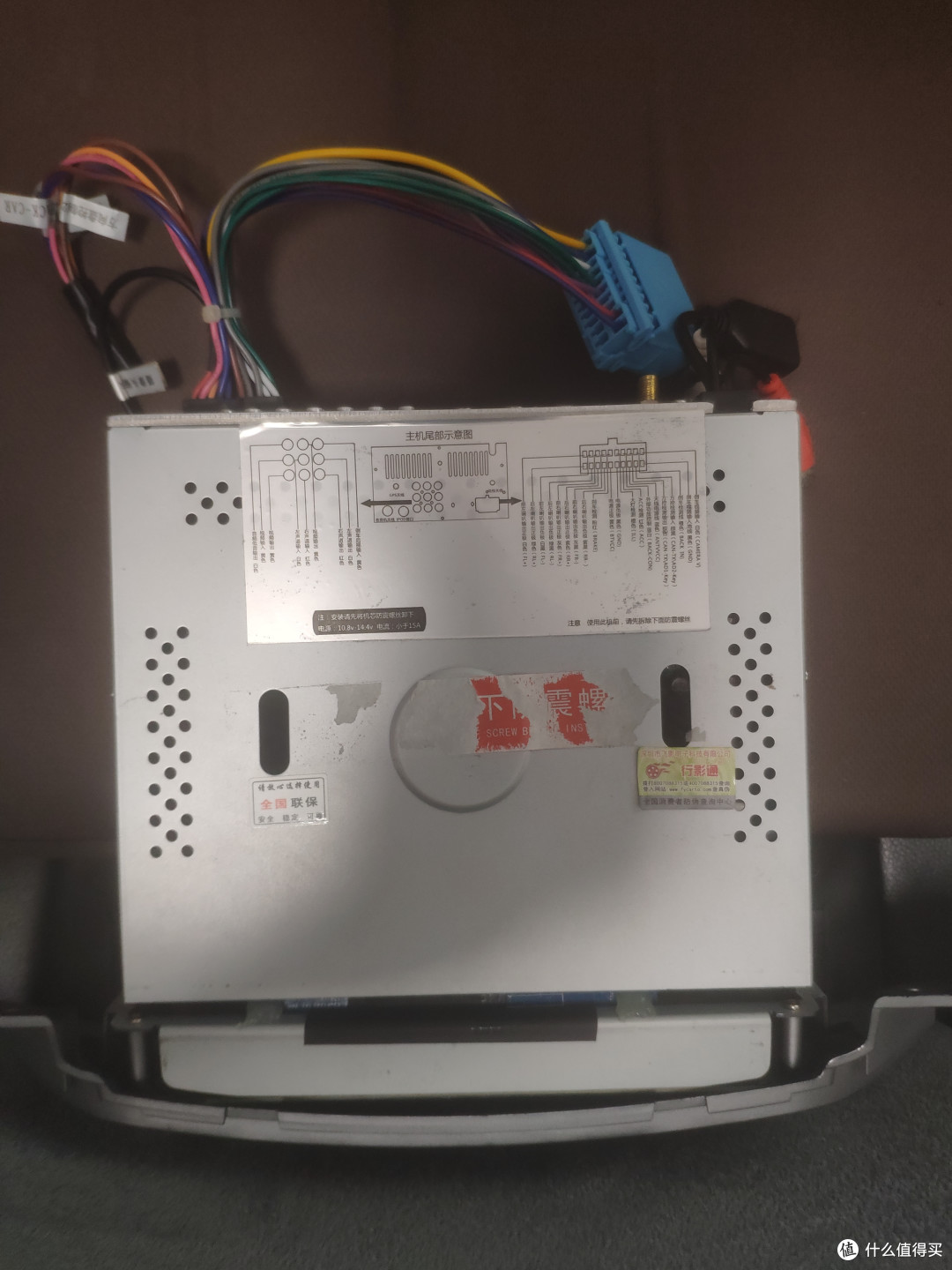

合盖装车
车载天猫精灵从此诞生了
总结
听歌效果跟用存储卡播放差不多,但是播放方便多了,想听什么直接喊天猫精灵 折腾改造分享,不喜轻喷!
