前言

这款摄像头,我购入已经很久了,当时车价15元一个,我捡了三个45包邮,现在闲鱼蹲一蹲两个50包邮,还是能找到的,当时刷了0707固件后,就一直在使用,而且用着还不错,就是拍摄的文件稍微大了一点,9月14日大佬又更新了固件,至今没人反应有啥问题,所以我在把他们拿下来重新刷一下固件。

目录:

一、外观包装

二、拆机

三、刷机

四、摄像头使用

1.无线配置

2.群晖中使用(Surveillance Station套件介绍及使用)

3.添加到乐橙sn1中使用

五、感受

外观包装

外观包装盒我都还留着,入手时是全新的,现在已经是二手的了!

包装盒包装盒

内部的所有零件内部的所有零件

拆机

简单欣赏了一下外观,我们开始拆机!拆下背面的4个螺丝!

摄像头背面摄像头背面

打开后盖打开后盖

到了这一步,如果只是要刷机的话就可以截止了,不需要再拆了,因为后面的摄像头还有密封圈,拆起来相对需要注意一些!我这里拆机了,给大家欣赏内部的一些零件,一般刷机就只要刷机拆到上一步就可以了!只要拆到上一步就可以了!只要拆到上一步就可以了!

挖出主板挖出主板

注意:安装主板时,注意摄像头的密封圈,我就是因为安装时没注意,导致密封圈变丑了、、、、

主板正面,写了ttl的标签,方块焊盘的孔是GND,其他两个圆孔依次为TX和RX

主板正面写了ttl接口主板正面写了ttl接口

如果需要长期反复刷机的话,最好焊几个引脚上去,方便刷机,如果偶尔刷一下,就不用焊引脚了。

刷机

硬件准备

准备刷机的配件: USB转TTL线(如果没买,最好买PL2303的,支持的多)、双公头的杜邦线、读卡器和SD卡。

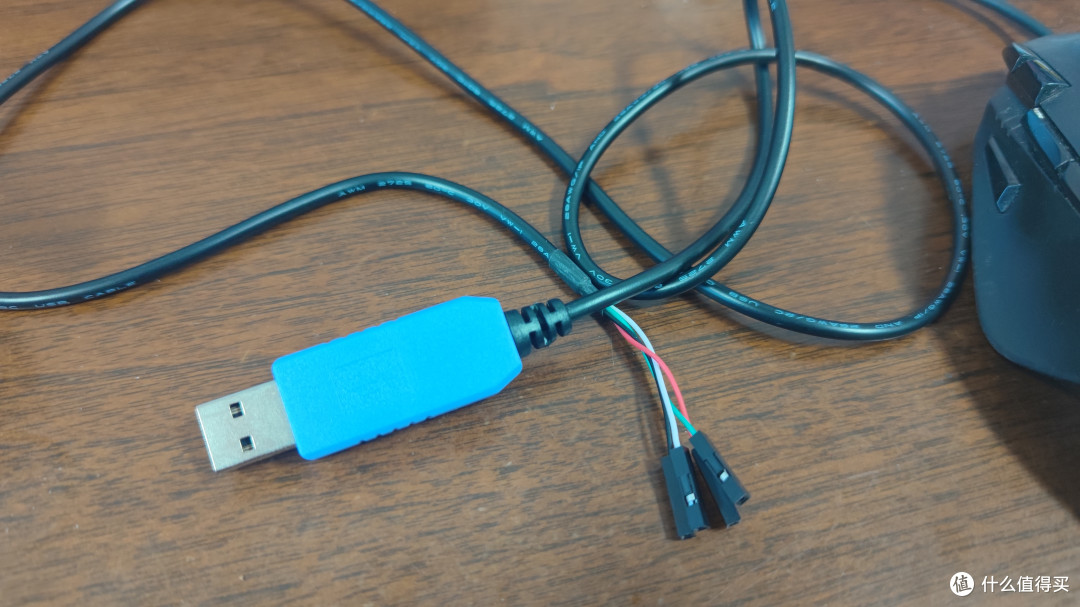

PL2303TA下载线 USB转TTLPL2303TA下载线 USB转TTL

杜邦线杜邦线

刷机使用记录:15元的IP摄像头——博云摄像头

软件及接线准备

将固件包中的u-boot.bin,uImage_kernel,rootfs_64k.jffs2文件拷入sd卡根目录。

固件包内容固件包内容

拷贝的内容拷贝的内容

插SD卡至摄像头上,开始接线!

接线顺序接线顺序

ttl一般绿色的是TX,红色的是VCC,黑色的是GND,另一个颜色是RX!按上图进行接线!

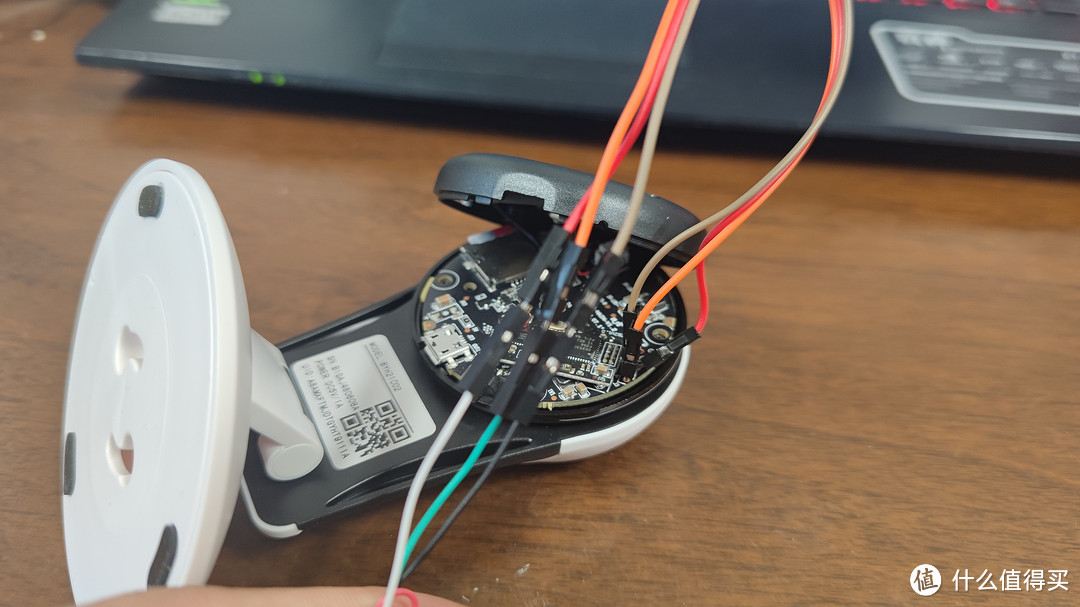

ttl接上ttl接上

将TTL的usb端接到电脑上,打开设备管理器,查看ttl用的端口号。

设备管理器界面设备管理器界面

打开putty,输入端口号和波特率115200,等待摄像头连接!

putty界面putty界面

开始刷机

这里我选用了手动刷固件的方法,不管当前是什么版本都能刷!

一手插电源,一手疯狂按回车键!!进入摄像头uboot...此处必须同步进行,因为只给你1秒的时间进入uboot(记得以前好像是3s,是不是刷机后变短了??)如果失败,那就断电再来一次!!刷机使用记录:15元的IP摄像头——博云摄像头 刷机使用记录:15元的IP摄像头——博云摄像头

进入uboot后界面进入uboot后界面

打开固件中的固件烧写说明,查看手动刷固件的方法,为了方便,我这里复制了过来

#以下命令一行一行复制粘入

#刷入uboot

sf probe 0

mw.b 82000000 ff 80000

fatload mmc 0 0x82000000 u-boot.bin

sf erase 0 80000

sf write 82000000 0 80000

依次输入每一行后,putty界面如下图,这样新的uboot就好了

刷u-boot.bin后界面刷u-boot.bin后界面

#刷入内核

sf probe 0

mw.b 82000000 ff 280000

fatload mmc 0 0x82000000 uImage_kernel

sf erase 80000 280000

sf write 82000000 80000 280000

依次输入每一行后,putty界面如下图,这样新的内核就好了

刷uImage_kernel后界面刷uImage_kernel后界面

#刷入文件系统

sf probe 0

mw.b 82000000 ff D00000

fatload mmc 0 0x82000000 rootfs_64k.jffs2

sf erase 300000 D00000

sf write 82000000 300000 $(filesize)

依次输入每一行后,putty界面如下图,这样新的文件系统就好了

刷rootfs_64k.jffs2后界面刷rootfs_64k.jffs2后界面

刷完后,输入reset重启下!

注意:如果出现代码写错了并且还刷了,那就这一大步(如重刷uboot)重新在刷一遍,不要重启,也不要断电,就在当前uboot里重新把刷错的在刷一遍,不然uboot就挂了,需要短接后用HiTool进行刷机。

摄像头使用

这里可以看固件的使用说明.txt

摄像头设置接入无线网络

摄像头断电,拔掉ttl接线和SD卡,然后再插上电,按下长按按钮5s,让摄像头进入AP模式(打开无线)!

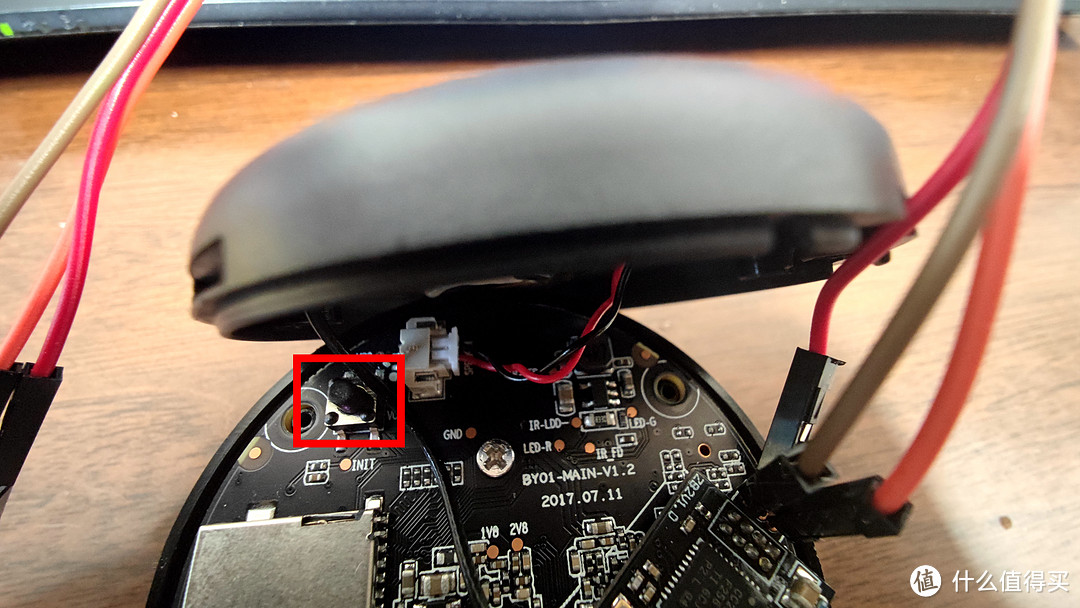

机身按键机身按键

螺丝拧好的可以捅这个!螺丝拧好的可以捅这个!

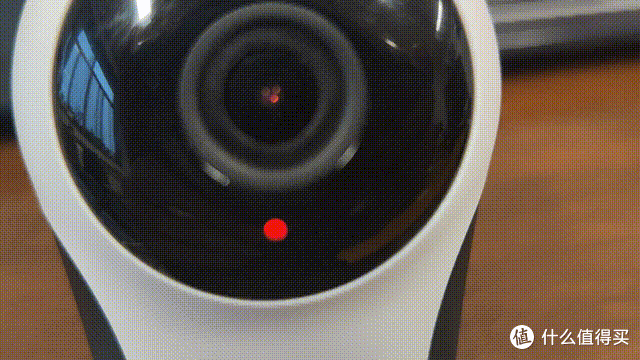

当摄像头前面的绿灯闪烁了,说明已经进入了AP模式!如图:

指示灯状态指示灯状态

我这里引用下“固件使用说明”中led指示灯的含义。

#led指示灯状态

绿色闪烁:ap热点开启

绿色长亮或熄灭:正常状态(可通过配置文件修改)

红色闪烁:wifi未连接

红色熄灭:正常状态

红色长亮:开始恢复配置

接下来,用手机或电脑连接名为Boyun-IPC的无密码WiFi(我这里用的是手机)!

无线名无线名

用浏览器打开192.168.0.1登陆界面,默认用户名root密码boyun!

登陆界面登陆界面

进入首页后会显示设备当前状态信息(参数刷新可能比较慢)

摄像头参数摄像头参数

点击set wifi进入wifi参数设置页面,在编辑窗口把wifi_name和123456789改为自家WiFi名和密码。

无线配置界面无线配置界面

点击save保存,然后点击apply生效,再次长按按钮五秒可退出AP模式,然后就会自动连接WiFi。然后打开路由器查看下设备的ip地址

IP地址IP地址

群晖中添加摄像头

群晖中安装Surveillance Station监控套件,但是未解锁版自支持4个摄像头,所以我用的是破解版,可以支持40个摄像头。

Surveillance Station是一个基于网络的应用程序,可以管理IP摄像机以保护您的家庭和办公环境。借助Survillance Station,您可以透过网络浏览器,VisualStation 或移动设备观看和记录实时视频,设置定时记录,回放记录的视频,从而实现远程监控。发生重要事件时,您也会收到通知。

Surveillance Station套件Surveillance Station套件

我这里手动安装了破解版的套件,支持40个摄像头(因为我家装了5个,刚好超了一个,如果够用,就用自带的就行!)因为用的是破解版的,所以需要定时重启下(他带了时间炸弹,每天重启一下就没事了),在群晖中的任务计划中加入脚本,(现在有无时间炸弹版本的,但是没用过,这个我用着挺好了,重启了在录像中我也看不出来重启了)

/usr/syno/sbin/synoservice --restart pkgctl-SurveillanceStation

群晖任务计划群晖任务计划

这里我设置了每八小时一次,为了避免和其他的冲突,大家可以设置初始时间精确到分。

计划,我设置了每8小时一次计划,我设置了每8小时一次

添加脚本添加脚本

双击套件,进入套件界面,和描述的一毛一样!

SurveillanceStation界面SurveillanceStation界面

打开网络摄像机,点击新增,添加摄像机,进入摄像机配置界面

添加摄像机添加摄像机

选择完整设置

向导界面1向导界面1

直接在品牌这一栏选择“用户自定义”

向导界面2向导界面2

在rtsp://那栏添加摄像头地址,注意your-ip是你的摄像头地址,添加后可以测试下连接行不行!名称和品牌可以自己编一个!

admin:boyun@your-ip:554/live

向导界面3向导界面3

默认状态,下一步

向导界面4向导界面4

此处可以看中文描述,自行设置修改!

向导界面5向导界面5

此处可以单击智能延时,把这个功能打开

向导界面6向导界面6

智能延时的功能如下:

智能延时智能延时

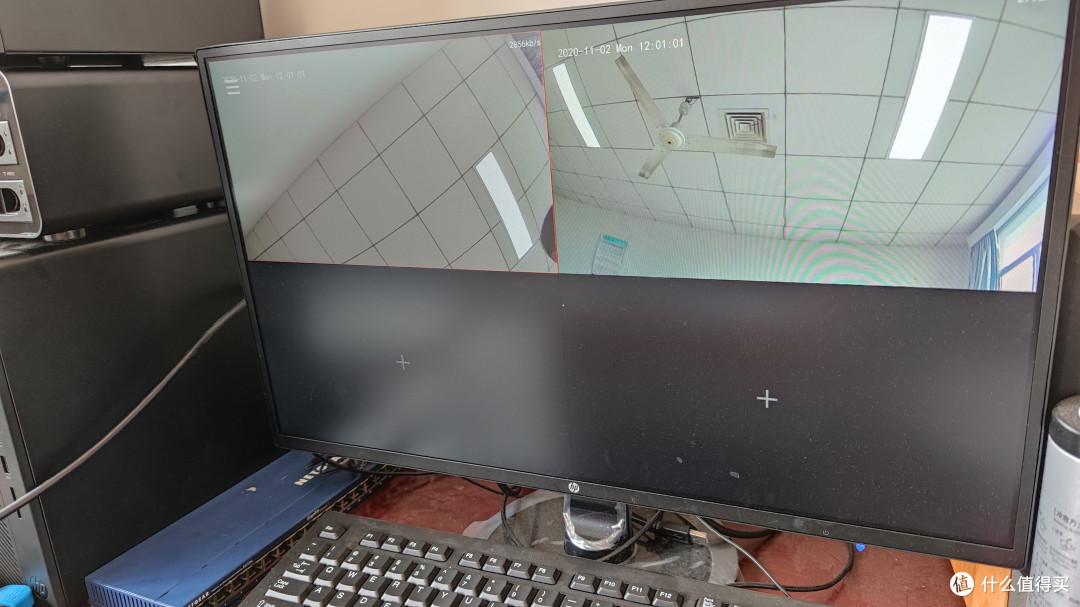

至此,摄像机添加完成!到这里就可以使用群晖最简单的摄像头功能了。 刷机使用记录:15元的IP摄像头——博云摄像头 (这里可以看到我昨天9点开的摄像头,直接录制到今天9点,12个小时录制了13个GB,文件还是比较大的!)

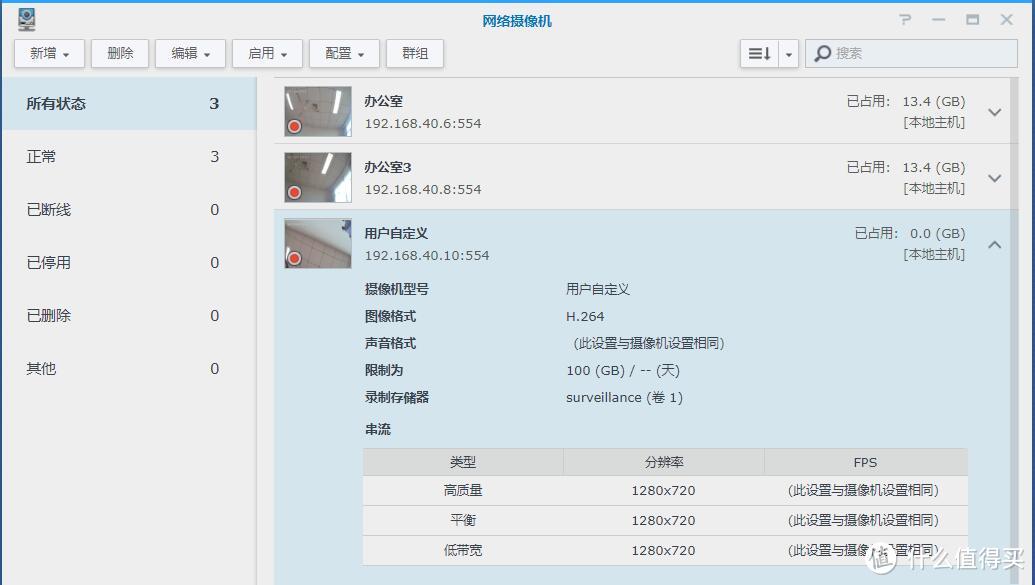

网络摄像机界面网络摄像机界面

此外我们还可以深入的对摄像头进行设置,比如移动侦测之类的,这时就要我们选中摄像头,单击编辑,进入摄像头编辑界面,具体就自行研究吧!(不需要就不用研究。。。)

摄像头编辑界面摄像头编辑界面

此处拓展一下,把文件压缩一下保存,不然文件太大了,不需要的就跳过吧!

这里我把同一地方的所有摄像机都放在一个群组里,方便管理。

添加到群组合添加到群组合

到应用程序中添加智能延时功能,并打开

添加智能延时添加智能延时

选择摄像头,添加任务名称

智能延时向导1智能延时向导1

设置具体的录制压缩参数

智能延时向导2智能延时向导2

存档参数设置

智能延时向导3智能延时向导3

完成后,就行啦!我们可以来欣赏一下摄像头的状态:

实时图像界面实时图像界面

时间线界面时间线界面

录制界面录制界面

想在其他客户端,也可以在应用程序中直接下载,非常方便,我这里就不在演示了!

应用程序中的客户端应用程序中的客户端

乐橙SN1中使用

网页上登陆(注意一定是在网页上,我的sn1在电视上和手机上,都没有自定义的选项!)双击监控,进入监控设置界面。

sn1界面sn1界面

选择设置,摄像头,添加摄像头

监控界面监控界面

选择单个添加,厂商为自定义

摄像头添加向导1摄像头添加向导1

添加URL地址为:

rtsp://admin:boyun@your-ip:554/live

用户名为:admin 密码为:boyun

摄像头添加向导2摄像头添加向导2

单击确定,摄像头就添加完成了,就可以直接看监控了,当然也可以借用大华的服务器在外网看监控了。

web监控界面web监控界面

刷机使用记录:15元的IP摄像头——博云摄像头

手机外网访问手机外网访问

使用感受

摄像头的刷机还是比较方便的,包括砖了以后再刷也是比较方便的,小白也都可以入手!价格来说非常便宜,即使是现在的50元两个来说,还是比较实惠的,再贵就没有比较入手了!!这个摄像头的唯一问题是拍的视频太大了,没有很好的压缩,只支持H264,硬盘够大的当我没说!所以需要再次对视频进行压缩,或者是只录制有人移动的时候!

总而言之,15元,非常值!25元可以接收!50元一个那就再见吧!69的全新乐橙不香吗!!!!
