创作立场声明:私拆会失去保修,莫要模仿。

大家好,我是蘑菇。

安钛克是老牌机电厂商之一,旗下的电源、机箱、内存、散热器、风扇配件等产品深受玩家喜爱。今天我们拆一个安钛克新品NE550 Gold金牌模组电源。

安钛克NE550额定550W金牌全模组台式电脑主机静音电源569元天猫精选去购买

这款NE550电源为Neo ECO系列新品,可以达到80Plus金牌效率,采用全日系电容,提供7年质保服务,参数上挺漂亮的。内部做工如何?话不多说,开拆。

虽然我拆过的各种电子产品不少,但是专业程度上只能是爱好者级别,如果有谬误的地方,希望朋友们不吝赐教。

拆箱

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

拆之前先来吐槽一下包装。。。设计人员实在偷懒,估计还是沿用的铜牌版本的外观,左下角图标中的第三个,Intel HASWELL的字样不禁让我的思绪回到了年少葱茏岁月。10代这个月就解禁了,你来个4代ready?另外的5 YEARS也不对,厂家宣传中明明就是7年嘛。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

盒内全部配件一览。这个防震泡沫挺厚、挺结实的。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

需要提一下的是,虽然基本所有厂商都配备了安装螺丝,但是安钛克NE550配的是这种和机箱侧盖一样的大头螺丝,更加方便拆卸。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

标签与接口。现在大部分机箱都是风扇方向朝下,那样的话,这个标签就会倒置,建议后期版本将标签贴纸旋转180°会更好看点。

插针上提供4个4pin cpu/pci-e接口(比之前拆过的九州风神DA600-M多一个),6pin sata接口上则是少了一个,只有3个。主板24pin则是和九州风神不一样,它是18pin+10pin,后者是14pin+10pin,除了这个以外,他俩模组线是通用的。其实按照这款电源的瓦数来说,根本没人会用到双cpu+双显卡,所以我判断这是公模方案,在同样版型上,通过更换主电容等零件一定会有700w以上的产品出现。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

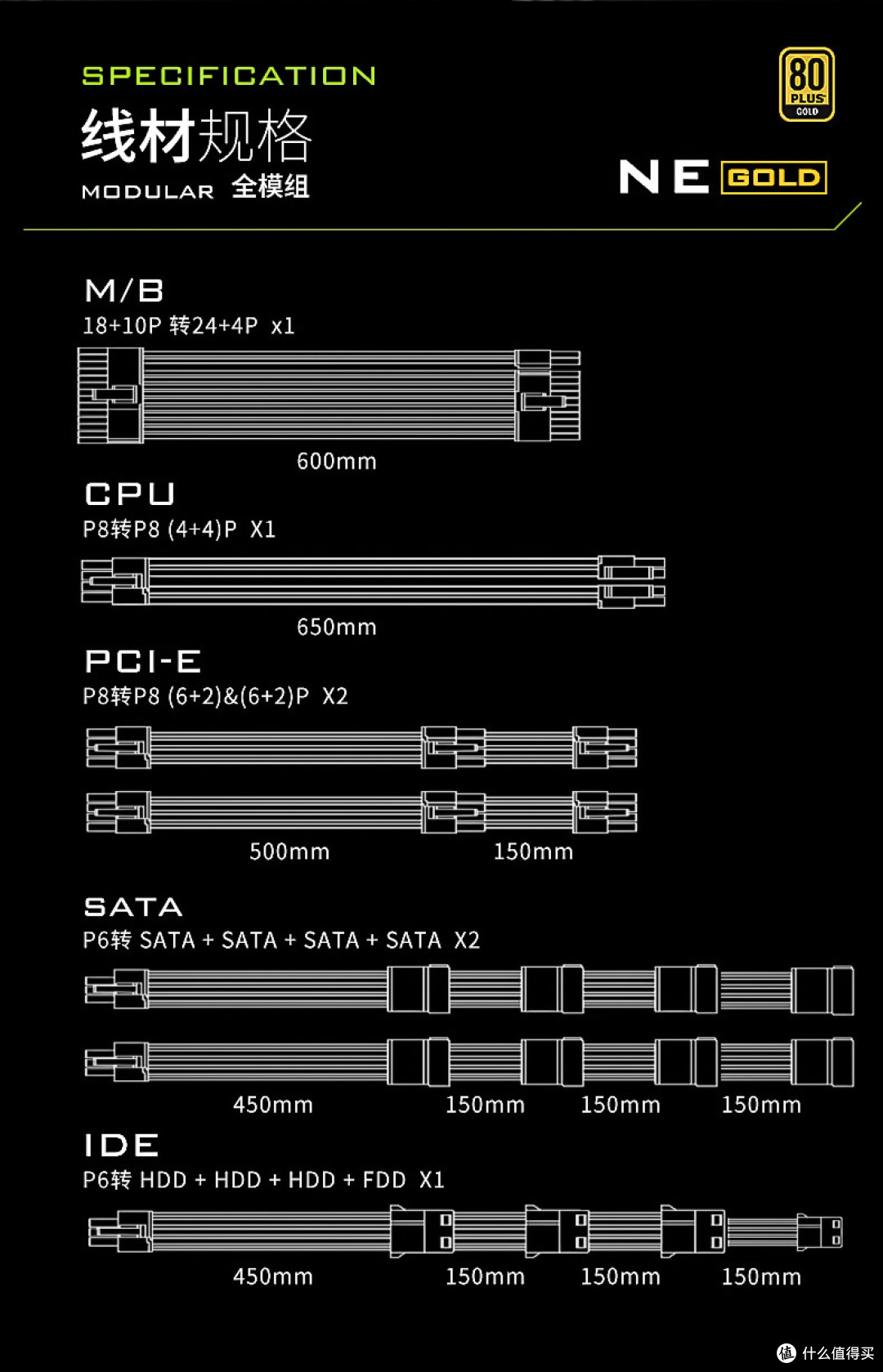

线材长度按照官方给出的数据如上图,简单测量了一下裸线长度,24PIN长度为59CM;CPU供电长度为64CM+14.5CM;PCI-E线长度为66CM+14.5CM;SATA长度为45CM+14.5CM*3;IDE长度44.5CM+15CM*3。

拆解

先说拓扑结构:主动式PFC+全桥LLC谐振+同步整流+DC to DC。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

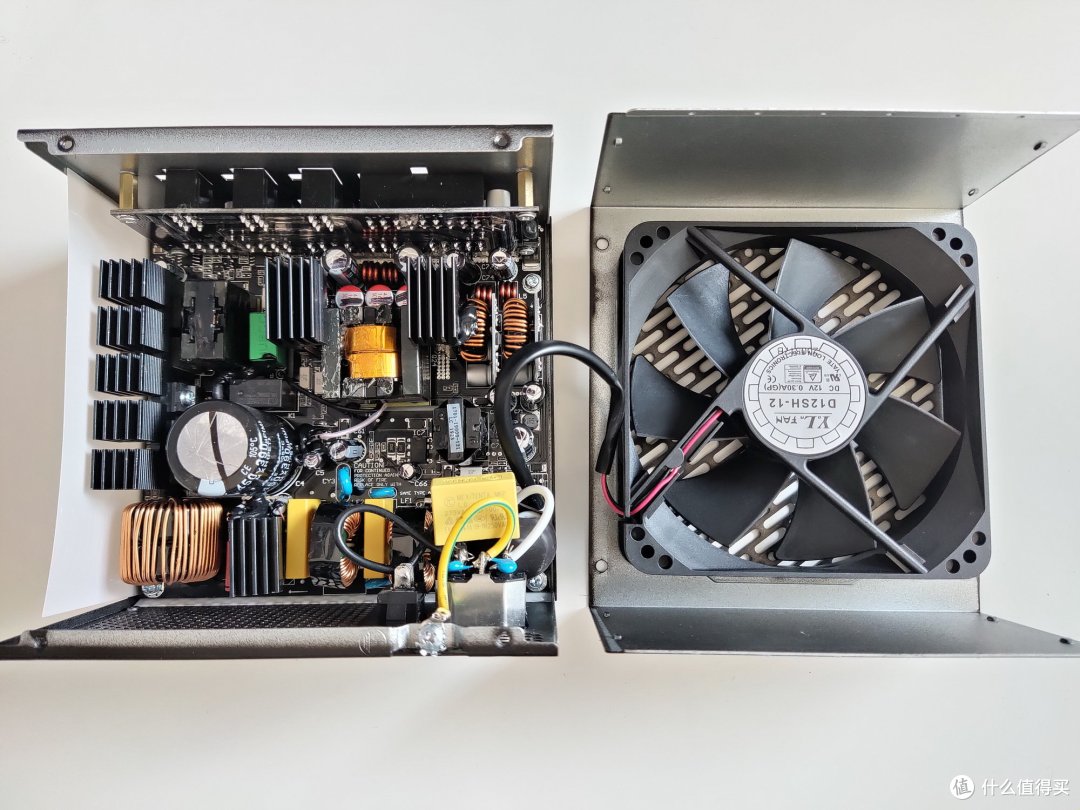

风扇来自悦伦(YalnFAN),型号D12SH-12,12v0.3a,2pin,风扇线套有塑料管,细节处理还不错。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

220v插头上有金属壳,值得提一句的是,这个电源内部用于固定的黑胶打的极多,连风扇插头都打了胶。。。风扇插头你打胶干嘛啊,老不好拆了。。。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

用来防静电的塑料纸非常完整,之前接触过的产品大多是裁剪过的,这个基本上是完整一大张只留了四个螺丝孔位。

其实拆开就可以看得出来,这个电源绝不是像之前Neo ECO系列一样用的侨威(CWT)代工,每个代工厂都有自己的特色,拆得多了一眼就能看出来。。。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

模组接线板PCB采用直接焊接的方式,减少传输损耗,且配有滤波电容。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

一级EMI有一个X电容和两个Y电容,线材与主板相连部分有热缩套包裹的磁环。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

二级EMI特写。1个保险管,2个共模电感、2个X电容与1对Y电容,保护器件上可以看到有MOV压敏电阻(NTC没和它们在一起),整流桥上型号一侧有散热挡着,而且黑胶太多,所以没拆开看型号。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

NTC布置在主电容和待机变压器中间,配置有独立的电磁继电器,黑了吧唧的差点把你说丢了。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

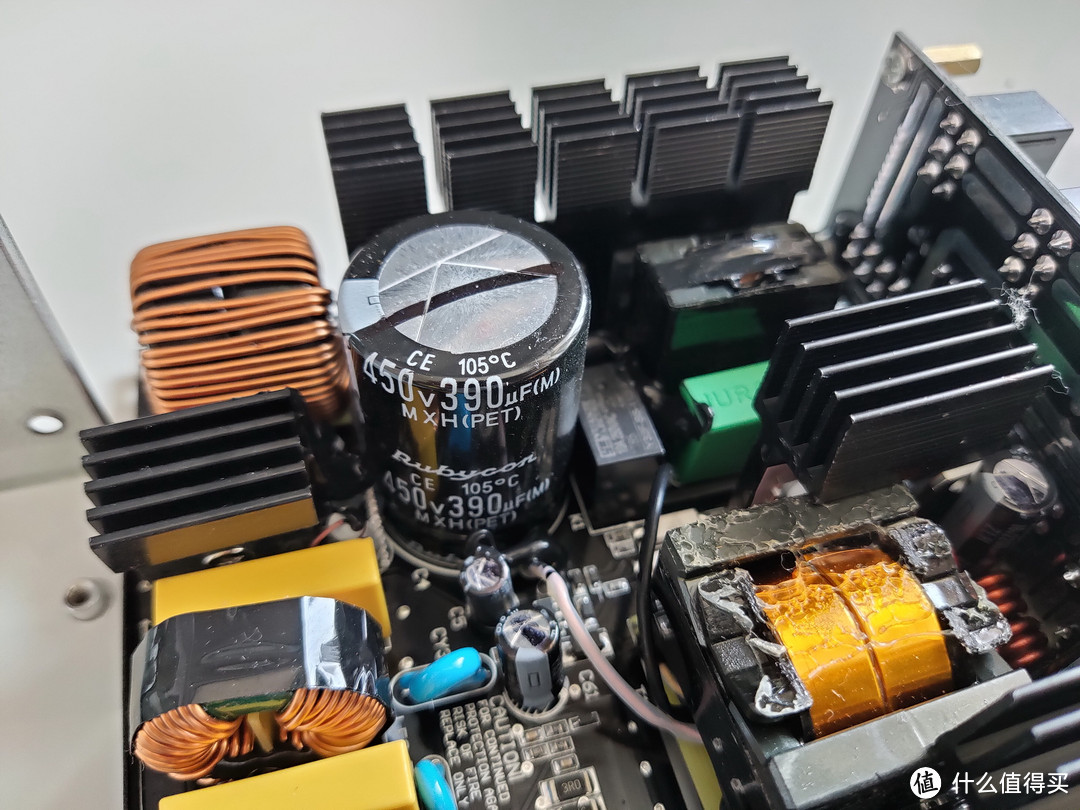

主电容为耐压450V容量390μF的红宝石——这个容量对于550W电源来说有冗余。国产电容性能离日系电容还有很大距离,不然厂商们也不会把全日系电容拿来做卖点宣传。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

这个大号的电感起到PFC升压作用。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

主变压器,型号不认识。。。旁边是三颗16V 470uF固态和两颗16V 2200uF的红宝石作为+12V滤波——这款电源里的电解电容全是日本红宝石,不过固态品牌我不认识,如果有认识的朋友请留言告诉我一下。

全桥LLC谐振的主开关管分布在在主变压器左右两侧,型号PTP04N04N,两两一组配一个散热片。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

主开关管为两颗F-Cell的SVF20N50F,20A/500V;旁边的PFC二极管则是BYC8-600,规格为600V/8A。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

这里藏着俩变压器,型号同样不认识。。。右边的是CM6502UHHX电源管理IC。最左侧那个被模组接线板挡住的是CM6901T6X,负责谐振控制。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

待机IC为EM8569A。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

+5V与+3.3V采用DC to DC设计,每路小板有三颗16V 330μF的固态。电源管理芯片为APW7073,每路配备两个B06N03R,滤波电容同样是红宝石,规格6.3V 1500uF。

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

背面。没有飞线比较整洁。看版型空位像是要给主变压器和待机变压器做个“半包围”来着,不过最终成品没有做出相应处理。二次侧固定焊点有点单薄,人工补焊痕迹还是比较明显的,希望后续能够进一步提升做工质量。

写在最后

拆解结束,原样装回,毕竟拆的时候很多零件我都掰来掰去不止一次,拿一套垃圾配置通电试试拆坏了没。

——3——

——2——

——1——

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

嗯,上图看的开心吗?其实并没有boom,作为完美拆(gao)解(huai)过不少电子产品的老司机,我怎么会翻车呢?就算翻车也不说啊!

安钛克Neo ECO NE550 Gold金牌模组电源拆解报告

全模组电源无论在布线便利性还是在装机美观度上,比非模组电源强太多,当然,价格上也要比非模组贵不少。作为最早推出模组电源的厂商之一的安钛克,却迟迟将产品线更新到金牌效率。

这款NE550 Gold金牌全模组电源比起以往的产品,填补了Neo ECO系列没有金牌产品的空白,做工用料上符合“全日系电容”的宣传,通过80Plus网站查询,其金牌认证真实可信。相信在600W以下装机市场上还是可以占领一席之地的——如果价格上再能更加优惠一些就更好了。

好了,这次就分享到这里,我们下次见吧~
