键盘鼠标外设 篇七十:雷柯特RX3 凯华青轴 轴板 晒物与修复
前言
某宝上很多键盘的轴板售卖,作为垃圾佬,经常都会捡一两个剪线键鼠玩玩。这些轴板以前大多数是洋垃圾,近些年禁止洋垃圾后,轴板大多来源于网吧,少部分是售后流出。剪线轴板一方面剪线有利于运输储存,另一方面能让小白却路减少误会。购买剪线轴板类似于赌石,能不能用全凭运气与技术。
展示
如果是大牌的剪线键盘,大都损坏没有价值,国产小牌子修复成功率要高一些,因为越低端的外设那些贩子越没精力折腾。

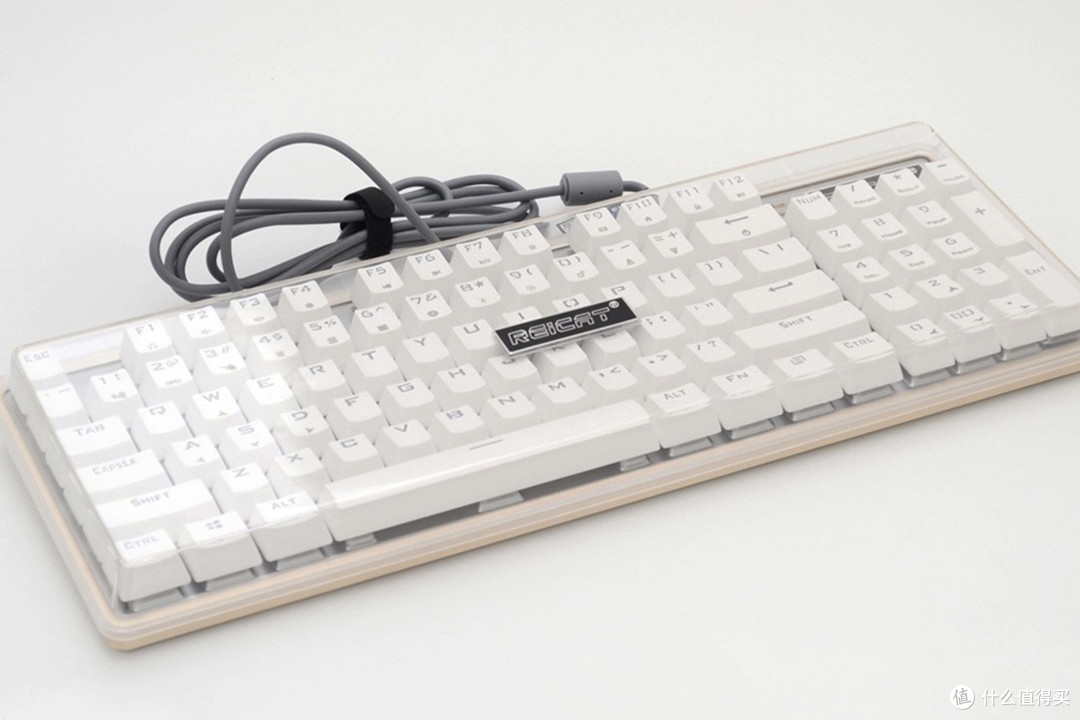

雷柯特这个品牌不知道有多少人认识,是深圳的一个小厂子。刚兴起机械键盘的时候,推出了不少有意思的产品。例如这款雷柯特RX3机械键盘,有隔水层、无上盖铝金边框、防尘罩等亮点。遗憾高端产品国产品牌撑不起这价位,低端的产品又没能占领网吧市场,最终雷柯特倒闭了。

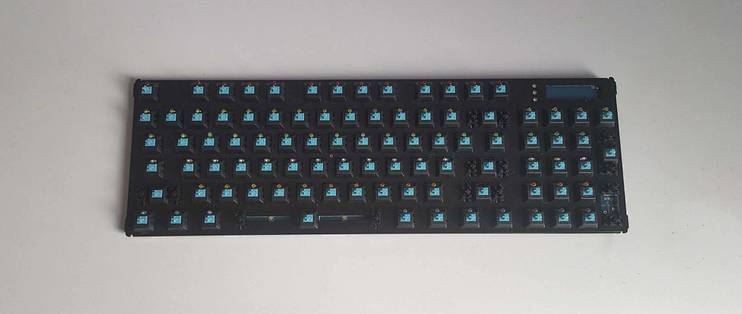

有点类似烈焰枪TK92竞技版的92键配列,非常适合搭配罗技的优联主控魔改。
1左上角有个空位,应该是之前品牌LOGO灯位。

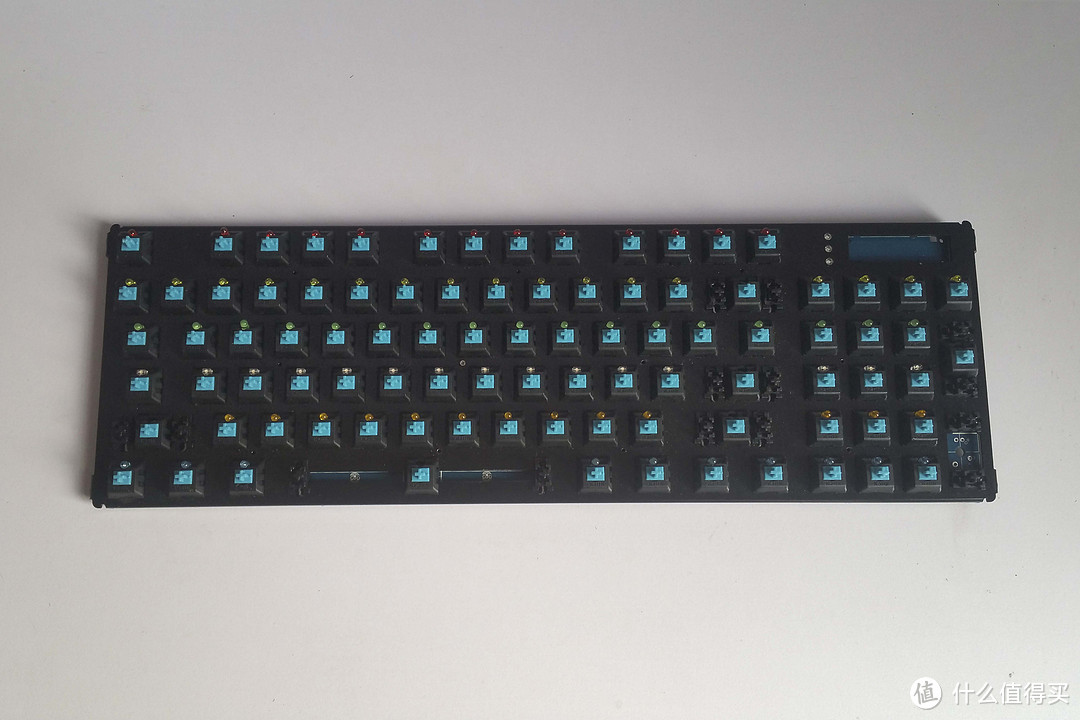

采用的是凯华青轴,轴大多数已经臭掉。捡垃圾键盘,大家都偏爱红轴或黑轴,不喜欢茶轴或青轴。因为青轴的寿命太低,使用一段时间后大多数会金属疲劳不再啪啪啪响,也就是常说的臭掉。所以红轴、黑轴板价格相对高些。
混光背光设计,每一行轴体上的灯珠都不一样。
大键位使用的是微星轴设计。
轴板背面一览。
轴板背面很多换轴的维修痕迹,一些轴的针脚焊锡已经去掉,主控芯片等位置倒没动过。可能是之前的贩子想过拆轴,嫌麻烦又放弃了。
主控芯片是合泰的HT68F40单片机芯片。
另外还有一个IC,也是合泰的,估摸是灯控用的?
两个芯片之间能看到预留的编程接口。
usb数据线接口是被暴力拔掉的,针脚全歪了。
修复的第一部是接线。原插口的丝印上并没有引脚定义的丝印,编程接口也没有,看来只能自己摸索。接线一般而言可以自己试。试接有风险,D+和D-信号线接反没关系,VCC正极和GND负极接反很容易会烧掉主控。

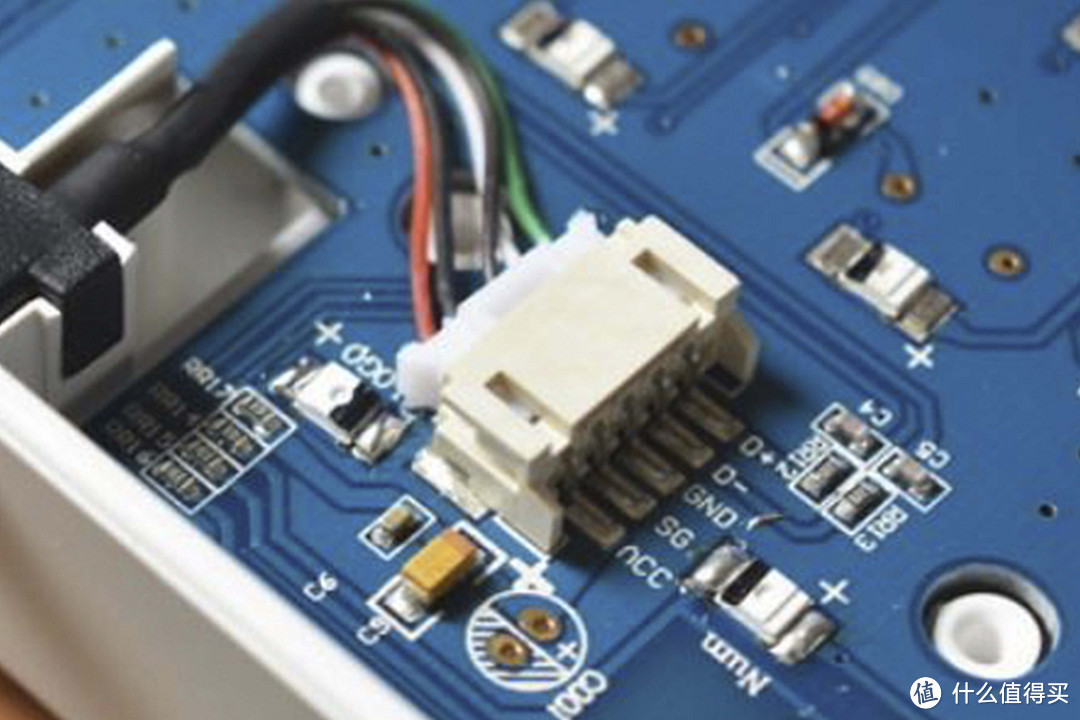

网络上找到的雷柯特键盘接线图,上面有针脚定义的丝印。同一个品牌的键盘,USB数据线接口大多是一样的。
作为验证,找到了主控的针脚定义。找出电源正极VDD和电源负极接口VSS。通过万用表测试是否和网图的VCC、GND接口相通。
万用表测试是符合的,按照网图接线。
插上电脑,能够识别到键盘。
测试按键,部分失效。短接轴脚也是不触发。
查看板子,细看是线路问题还是轴体问题。原来是防冲二极管丢失了,自己补充了些防冲二极管。
再测试所有按键都能触发,捡垃圾成功。
后记
自己制作个外壳配好键帽,这块雷柯特RX3 轴板又是一副好键盘。不过我不打算这样做了,当初买轴板图的其实是那个92配列的钢板。平时GH60的钢板都要30-50元,定制价格更贵。而捡垃圾的只需要18元两片,抵到烂啦。下次会拆轴,拆钢板,自己组个罗技优联的92键无线键盘,喜欢的可以关注一下。
