Screenbar显示器台灯3D补完计划

说实在的，这个是我在大妈的第一篇原创，还是多得各位值友的不断提醒，终于使我从懒癌晚期抢救回来，为各位带来这个Screenbar显示器台灯3D补完计划。对，没错，我就是童年被本港台深夜播放EVA开启人生新大门的

直奔主题，我这篇东西的发布是站在以下两位前人的肩膀上面完成的，我就是在(O_o)??在各位大神下面评论了这个东西可以用3D打印做啊，我来建个模——就把自己给掉坑里面了，系自己搵黎过，唔怪得人

拒绝暴利！不等某米！高颜值DIY自制Screenbar显示器台灯前言不知道从什么时候开始，也不知道是我关注了LED关键字还是软文推广，总之就是经常收到明基Screenbar的文章推送，不可否认，它的高颜值外观，人性化的设计，隐隐约约就觉得这货应该不便宜，果不其然，价格基本在800-900区间，市场规律尽显无遗。于是乎，各类DIY显示器台灯的文章就涌现出来，什么“hanjx000| 赞1k 评论1k 收藏4k查看详情

可惜的是这个大神没有发出CAD源文件，对于我这么一个懒人来说，变成了评论一时爽……然后我的评论就让一群值友给问问问起来，无形给了好大的压力啊

评论评论评论

幸亏啊，这时候另外一位大神出现了，他也是受同一位大妈家的大佬@hanjx000写的亚克力复制出了明基的屏幕挂灯screenbar–––––的支架教程启发，复制了其制作过程。重点是，这位大神放出CAD源文件！！！！

如何用一百块体验80％的屏幕挂灯小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。详细活动规则，请猛戳此链接！　　大家好啊...这里是嚣张，最近感冒了，所以本来打算上上个礼拜写的这篇拖到了现在。。。好吧，那就回归正题了。这篇是要在基安和张大妈一起发的，我懒得写两篇了。。。凑合看　　做这个屏幕挂灯的起因，就嚣张网友| 赞21 评论32 收藏81查看详情

好了，竟然人家都给我做好了源文件，我总不能再拖下来了，赶紧开干

首先将CAD源文件转换成3D打印软件，用AUTODESK的123D DESIGN可以速度的转换格式

源CAD文件

打开之后直接另存为.STL的3D格式即可

导出stl

然后打开3D建模软件solidworks，新建一个文件

新建文件

插入我们刚刚从cad转换过来的stl文件

插入文件

然后选择这个拉伸凸台的功能

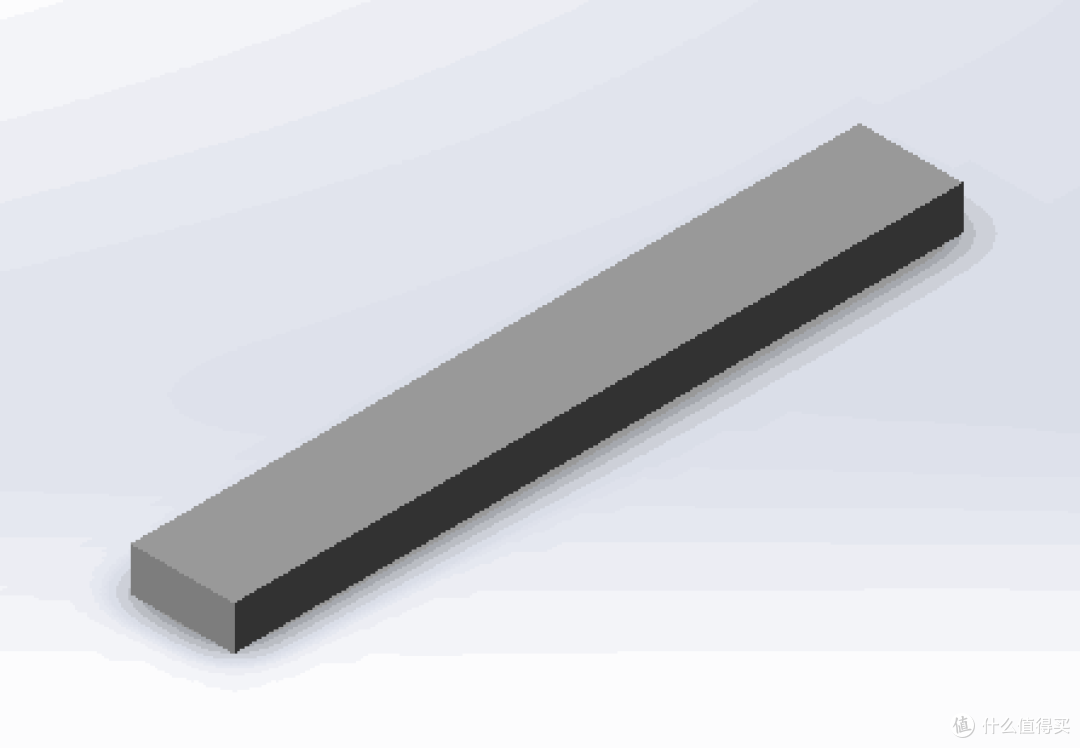

拉伸凸台

输入原文里面说的厚度，原来大神用的亚克力板，要两块叠起来，3D打印就自然没有这个需要，直接打印这个厚度就ok了，easy jod~

来来来，全部处理完就可以打印了，先来看看这个成果先

先把打印机开着热下机先，喷头要先预热足够时候，不然打印时候没办法稳定出料，手头上的打印机都毕竟小。只能打印200*200的，尽管这位大神也有灯罩的图，但是要打印的话还要做好连接凹槽，还是用原来方案直接购买个欧普的灯条就好。

再选个线材，大家都喜欢黑色，我就选个黑色的吧，这个线材还是碳纤和尼龙的聚合线材，自己加工的，坚固度没问题，就是怕会太硬，不好装，反正是实验性质，不行就再换个线材打。话说大家有什么线材需要的可以交流交流，可以给大家按需定制线材哦。

选好线材，模型还得先切片处理一下，使用Z- SUITE，步骤我已经红圈标明了，就这么简单

开始打印到一半才发现喷头出料不行，估计是这个混合进料的结构残留了之前的料导致堵了，坑啊，这个成果展示还得再等等了，等我修好后就马上把这个给补上……建好的模型晚点评论放出，初次分享，欢迎指正
