【硬核】装一台ITX分体式水冷主机

    大家好，我是哈哈ZW4。前阵子有个粉丝找到我说让我给他装一台ITX的分体式水冷主机，机箱和硬件均由他自己提供，我只负责装机和水冷部分，为节省篇幅，我们直入正题：

本次装机的的配置如下：

CPU：英持尔I7 8700散

散热器：BYKSKI全套分体水

主板：华硕B360I

内存：威刚D41 2666 16G灯条

硬盘：三星970pro 512G

显卡：XFX RX590 8G

机箱：乔思伯UMX1 PLUS ITX

电源：银欣SFX600W金牌全模组

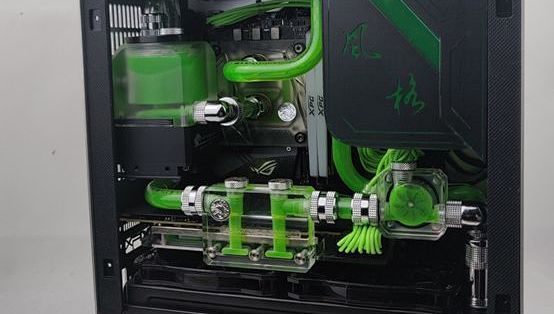

    硬件部分是粉丝自己提供的，对于配置来说每个人的需求和看法都不一样，所以这点我不予以置评。话不说多，先上最后的装机成品图

    由于老哈水平有限，装得不好的地方还请各位观众老爷们轻喷，多多提意见，如果大家喜欢这类型的装机，后面我再多发点装机帖或者一些小技巧的教程哦~下面我们开始装机吧~

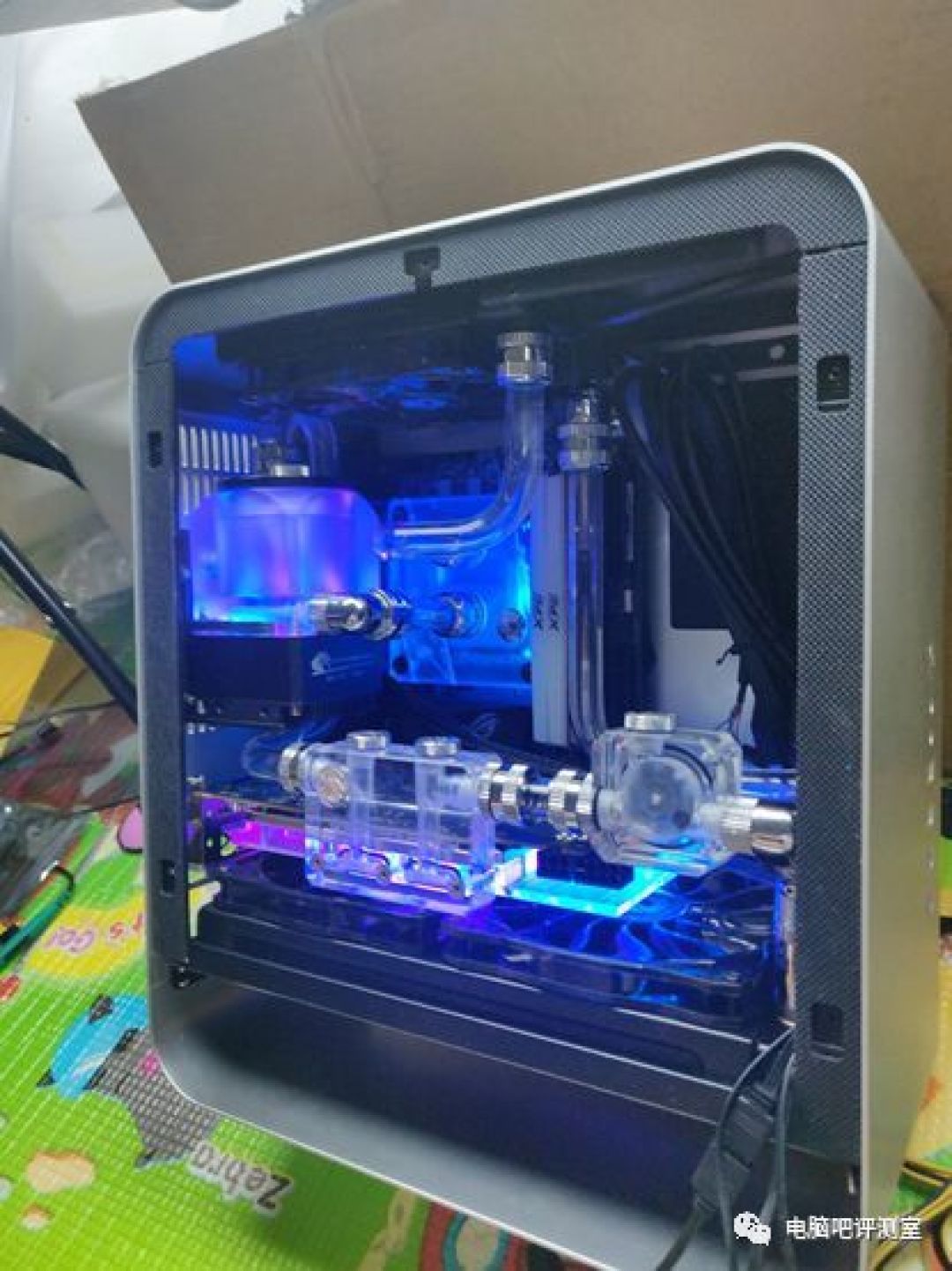

    先说机箱吧，乔思伯的UMX1 PLUS，这款机箱我已经装过很多次了，风冷水冷都装，以前的亚克力版，现在的钢化玻璃版等等，下面是我能找到的以前的这个机箱的装机图（注：以前的装机水路方案都是粉丝要求我按照京东首页上的那个水冷图做，所以略有雷同！这里向原设计此水路的大神致敬！）

    所以这个机箱我真的是装得想吐了。这个机箱总体来说外观还可以，内部设计我个人觉得还有进步的空间，后面装的时候会提到。虽然它是一个ITX机箱，但体积在ITX机箱里面算是偏大的了，所以总体装机和改水冷的难度上来说并不算大。那机箱到手第一件事肯定就是拆拆拆开始改造了呗~

大卸八块，毫不留情！

拆机箱的目的是要改下面的底板上冷排

    乔思伯这款机箱下面的硬盘架是用铆钉固定的，所以并不方便拆除，我个人觉得这点设计非常不好，即使我们装一台风冷主机以这个机箱的结构来说，想在下面放2个120风扇辅助进风（实际空间是完全够放风扇的），因为这个硬盘架的阻挡，可能很多人最后不得不放弃安装进风扇了，如果能放两个风扇加强风道建设又能增加YY度何尝不是一件好事呢？当然，这只是我一个普通玩家的一点小建议！

    但是我们这里是要上冷排，那就直接拆了它！

    拆完之后再合一下看看，这就舒服了

    然后机箱上的小改动还没做完，我们还要把原来的电源延长线的位置换一下

画线，切割，打磨，底板冷排定位，钻孔，上螺丝…八式连环。

机箱改造先告一段落，下面上硬件

硬件是展示不完的，先压个散热器直接先祼平台点亮测试，

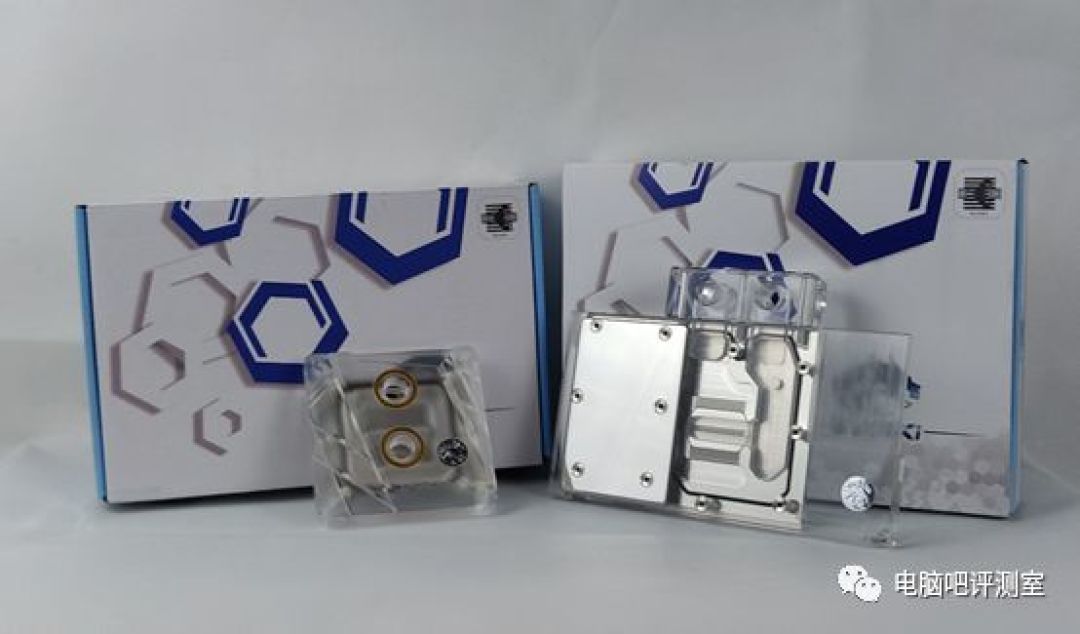

    没有问题就开始焊接冷头幻彩灯，安装CPU冷头，显卡冷头

焊接好了套个热缩管测试下灯光，没有问题就开始装冷头了

显卡拆解，上冷头

    可以看到，这个显卡的背板末端还有下弯部分，会和显卡冷头产生碰撞冲突，所以我们直接舍弃原装背板，后面自己DIY一块符合相应主题色彩的背板就行了。

    因为BY的显卡冷头原装方块头加上显卡宽度，会直接超过机箱的限宽，所以我用了两个办法处理它，1是把机箱钢化玻璃下面压的胶条垫高，二是采用显卡L型改装方块头，这里我们采用后者予以处理。然后就是简单放进机箱，看看兼容性如何或者还有哪里需要改动的地方，

    然后发现两个问题，一是水泵位置不好固定，二是这张显卡冷头的进出水方向是从右至左，虽然特殊情况下可以不必完全依照这个进出水方向走管，但能依照是更好的，所以后面的工作就是走管布局，水泵调位，固定水泵了，水泵这里采用支架和机箱后档板打孔螺丝固定，钻孔加工的过程就不放了

    由于三个风扇是4P PWM风扇，而我的风扇一拖三线里面有一根只有3P，所以我直接把三个风扇的线剪断，把三个风扇一根根接在一起，加锡套热缩管，稳成一匹老狗！

    因为采用的超薄风扇，所以普通的25MM风扇冷排螺丝肯定是用不了，那就切割打磨一下呗~

    每颗风扇螺丝我都切割打磨，装机是种态度，非仔细不可！

然后就是安装快拧，布线等等操作

先点亮幻彩灯，看看灯光是否同步，有无异常

然后还要打磨一下机箱前置面板PCB给冷排接头让出位置

PCB一样磨，一点不怂！电源位接板一样割，打破这些坛坛罐罐后面再弄就是，司马缸砸光！就是干！

弯管走管都是体力活，不予赘述。

    后面再做定制线，因为机主墙裂要求用原谅绿的水冷液，所以我们这套就直接做绿色硅胶线吧

然后就是测电源线序，量线长，裁线，剥线，压端子等等说不完。。

后面就是做好线，做显卡和电源位DIY挡板了

材料亚克力，设计图案，刻图案喷漆等等又是说不完

    然后就是加水，排炮等等一系列，大体上步骤就完成了！做得不好的地方，还请各位老爷们轻喷，老哈以后会多多努力，多多向各位大神们学习。如果喜欢我的装机或者有想和我讨论的地方，可以直接来脑吧二群，装机服务群等群找我哟（ID：哈哈ZW4），或者你有什么特殊的想法或者需要装机的也可以找我哈，只要我有时间都可以帮网友装的。由于时间有限，今晚我回家还要给这台主机装系统，后续的温度测试这些的可能就只有下次再放了，最近老哈也比较忙，手里几台机凑一起了时间有点紧，加之篇幅有限望大家多多见谅，有表述不明，照顾不周，行为不妥之处，你们有本事来锤我呀~嘻嘻~（开个玩笑）如果大家喜欢我的装机的话以后我再多发一点，最后总的来说这个机箱的装机还算简单

    最后祝大家搞机愉快！祝高考学子取得理想成绩，走向人生巅峰，谢谢大家！
