DIY配件开箱 篇五:电源拆解见真章 ,安钛克HCG X850全模组金牌电源拆解
感觉厚重有料的电源,拆开却发现里面竟然装了沙/水泥...这些看似神奇的事,在曾经的电脑攒机界应该是特常见的一个现象。作为一台主机的动力源泉,电源的选择其实尤为重要。那一颗体质好的电源,内部构造是怎样子的?是什么用料、设计让它能够稳定输出?带着一份好奇,小子决定狠心肢解一枚安钛克HCG X850全模组金牌电源,带你一起看看里面的神奇构造!
配件一览
手上正好还有一颗TT RGB 750W电源(左),安钛克HCG X850(右)
接口方面安钛克会更丰富一些,在PCI-E/CPU、SATA方面有了更多的选择。

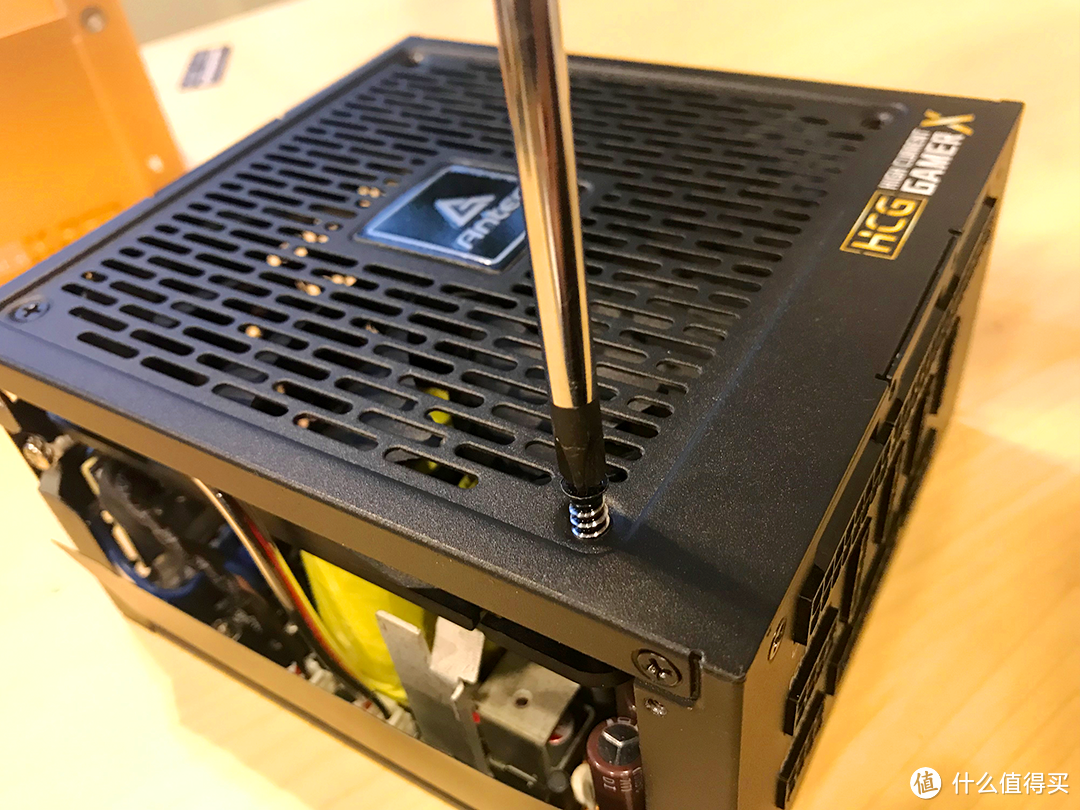

那么事不宜迟,开拆!首先拆解外观的金属边框,边框共有8+8颗大/小螺丝。拧开螺丝后拆解很简单,不需蛮力。
对角线轻拉即可,很喜欢介样的构造,对电源的还原减少了难度。(曾几何时也有过拆后无法还原的惨痛经历。)
紧接着解锁上方的通风口挡板。
拔出风扇的电源接口,看下整体的构造。
风扇是鸿华FDB11扇叶、14CM风扇,型号HA13525H12F-Z,0.50A,12VDC,最高转速可达2000RPM。超大扇叶提供良好的散热,低负载停转在噪音方面也会有更好的表现。
侧边与上方的挡板拆开后整体一览。内部构造的元件排列有序且紧密,用料与做工都很细致,其中绝缘保护的到位是其一大亮点。
解锁供电口螺丝,在电源的输出模组上,可以看到用料足,各式电解电容、固态电容及接口,很稳!

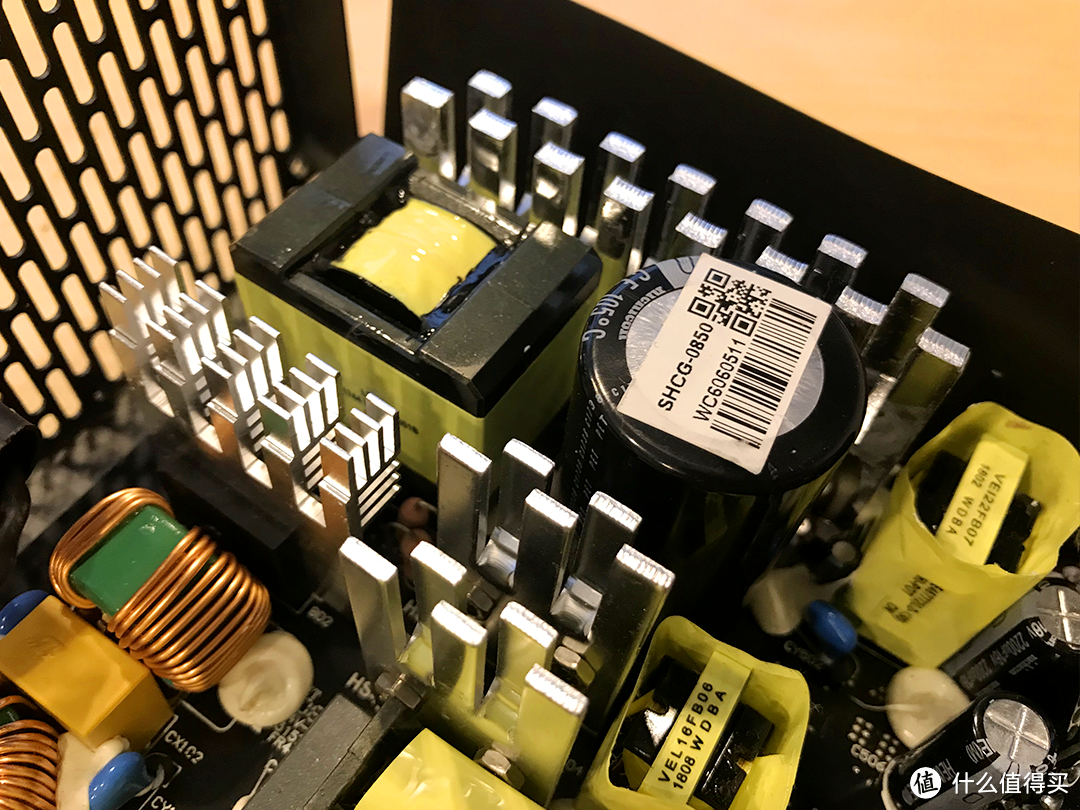

图中为电源主变压器、谐振电感、谐振变压器和待机变压器,全桥LLC架构。
黑色元部件为电源的最大主电容—Nichicon,680μF。

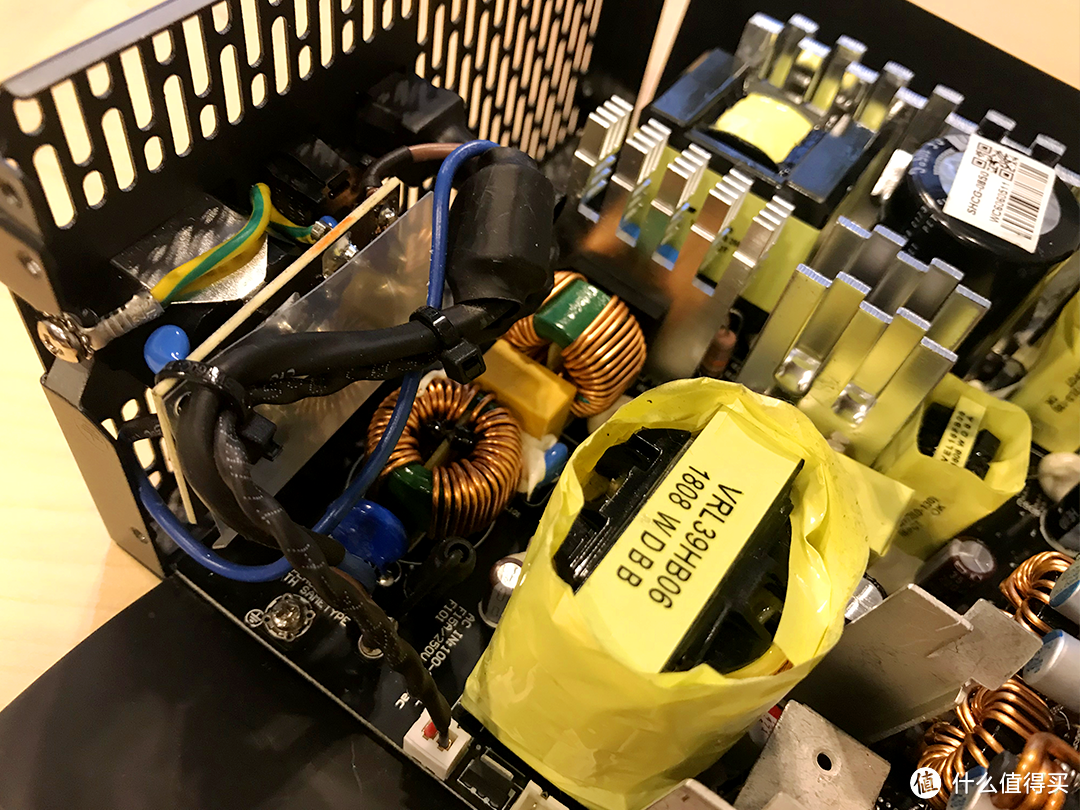

EMI部分做工。
风扇接口及电路板上参数AC IN。
降压电源设计,有效保护电源的电路。
屏蔽磁环,绝缘、热缩、双绞包裹电线,好评。
铝制被动散热,其中包含绿色的热敏电阻,黑色是继电器。
电源+5V、+3.3V输出线路设计D采用:C to DC(降压电源设计)。
整体拆解后电源内部的俯视图。
PCB背板的做工还是很漂亮的,焊接点均匀且无补焊迹象,好评。
整流管部分一览。
电源主控一览。
电源螺丝,大小各异,针对各个孔位锁定。
最后再来个各部件的全家福
小结一下:
1.手上没有专业测试工具,所以没法给大伙儿带来更详细的测试报告,还请见谅!
2.HCG-X850,作为安钛克旗下高端电源,品质有保障,黑金搭配外观,也跟其定位高端相匹配;
3.拆解后内部件构造有章法,各零部件之间的搭配也是很亲民,用料足,值得起这个价。
4.850W的额定功率是超频玩家之选,长达10年的质保服务也是这一品牌的信心所在。
