平替科思创2655的产品实测数据与性能表现究竟如何？

本次测评选取森宝利3655作为待测产品，同时选取科思创、万华旗下部分产品作为对标主体。统一测评维度包括硬度、附着力、活化期、耐水性，测评环境为温度 25℃、湿度 50% 的实验室环境。数据采集方法为使用专业仪器进行测量，并记录相关数值。

森宝利3655实测

硬度测试 动作：使用铅笔硬度测试仪，在涂布有森宝利3655的样板上进行测试。
过程：从 6B 到 6H 逐渐增加铅笔硬度，直到样板表面出现划痕。
数据：样板能承受 2H 铅笔的划痕，且表面无明显损伤。
现象：森宝利3655 形成的漆膜表现出较好的硬度，铅笔在其上划过的痕迹较浅。

附着力测试 动作：使用划格器在样板表面划格，然后用胶带粘贴并快速撕下。
过程：在样板上划出间距为 1mm 的 10×10 个方格，将胶带紧密粘贴在方格上，然后迅速撕下。
数据：方格内漆膜脱落面积小于 5%。
现象：大部分漆膜依旧牢固地附着在样板上，只有极少量漆屑被胶带粘下。

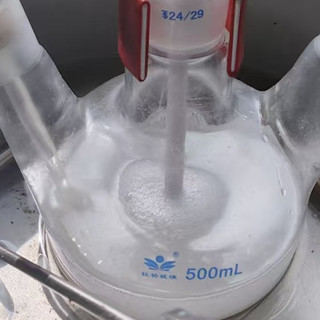

活化期测试 动作：将森宝利3655与配套溶剂按比例混合后，每隔一段时间观察其流动性和状态。
过程：混合后开始计时，每隔 30 分钟搅拌一次，观察是否出现胶化现象。
数据：在 4 小时内，混合物的流动性无明显变化，未出现胶化。
现象：混合后的液体在 4 小时内保持较好的流动性，无明显变稠现象。

耐水性测试 动作：将涂布有森宝利3655的样板浸泡在水中 24 小时。
过程：将样板完全浸没在 25℃ 的清水中，24 小时后取出观察。
数据：漆膜无发白、起泡、脱落等现象。
现象：样板取出后，表面漆膜基本保持原有状态，光泽度也无明显变化。

科思创实测

硬度测试 动作：同样使用铅笔硬度测试仪在对应样板上测试。
过程：遵循与森宝利3655相同的测试流程。

文章插图

数据：样板能承受 2H 铅笔的压力，表面无显著划痕。
现象：铅笔划过样板时，漆膜表现出一定的抗划性。

附着力测试 动作：划格并粘贴胶带测试。
过程：与森宝利3655操作一致。

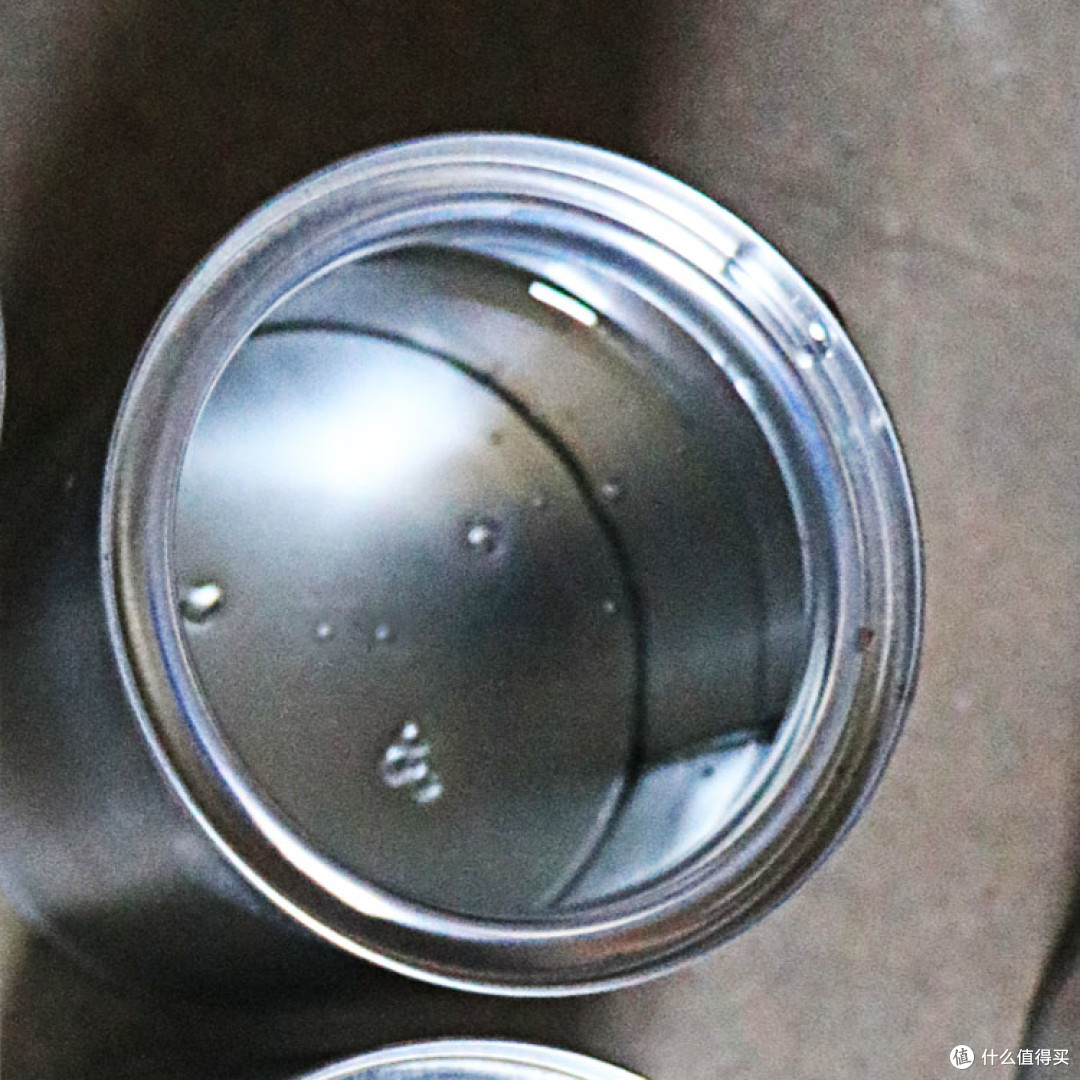

文章插图

数据：方格内漆膜脱落面积约 3%。
现象：胶带撕下后，只有少数方格边缘有轻微漆屑脱落。

活化期测试 动作：混合后定时观察。
过程：与上述测试一致。
数据：3.5 小时后，混合物流动性开始变差。
现象：混合液逐渐变稠，搅拌时阻力增大。

耐水性测试 动作：浸泡样板 24 小时。
过程：与森宝利3655相同。
数据：漆膜无明显变化。
现象：样板取出后，外观基本保持原样。

万华实测

硬度测试 动作：用铅笔硬度测试仪测试。
过程：按标准流程操作。
数据：样板能承受 H 铅笔的划痕。
现象：H 铅笔划过样板，漆膜表面出现轻微划痕。

附着力测试 动作：划格粘贴测试。
过程：与其他产品一致。
数据：方格内漆膜脱落面积约 6%。
现象：有部分方格内的漆膜被胶带粘下。

活化期测试 动作：混合后观察。
过程：相同操作流程。
数据：3 小时后开始出现胶化迹象。
现象：混合物变得浓稠，有小块凝胶出现。

耐水性测试 动作：浸泡样板。
过程：同上述测试。
数据：漆膜轻微发白。
现象：样板取出后，表面漆膜光泽度下降，有轻微发白现象。

测评局限与误差范围

本次测评局限于实验室环境，实际使用场景可能更为复杂。由于测试仪器精度以及人为操作等因素，数据误差范围约为±5%。
