C型与D型空气开关,别再被那张图忽悠了

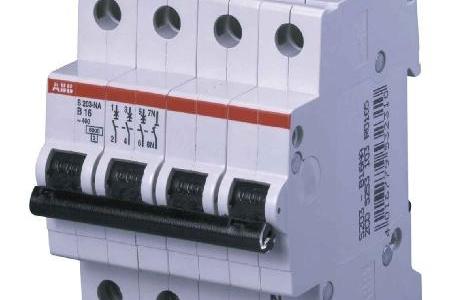

网络上流传着一张关于C型与D型空气开关区别的对比图,其中关于“分段能力”、“短路分短倍数”等描述存在术语错误及原理误导。空气开关,学名低压断路器,因触头在空气中灭弧而得名。其中额定电流在63A以下的微型断路器(MCB)被分为B、C、D三种类型。C型与D型的核心区别仅在于短路瞬时脱扣电流的倍数不同,这一参数直接决定了断路器在电路故障时的响应特性。
01核心差异:脱扣电流倍数
瞬时脱扣是指线路短路导致电流瞬间飙升时,断路器必须立刻跳闸的动作。C型与D型的区别就在于触发这个“立刻”动作的电流阈值不同。C型断路器在短路电流达到额定电流的5~10倍时发生瞬时脱扣;D型断路器则在达到10~14倍(部分厂家至20倍)时脱扣。这是一个范围而非固定值,制造误差只要落在此区间内即属合格。例如C20断路器,短路电流在100A至200A之间必须跳闸,否则视为不合格。
02常见误区澄清
网传误区 vs 事实真相
过载保护
网传图称两者不同
- C型与D型的过载保护完全相同,均依靠热双金属片弯曲脱扣。
- 标准动作一致:1.13倍额定电流不跳,1.45倍一小时内跳,2.55倍120秒内跳。
分断能力
网传图将其与C/D型挂钩
- 断路器标注的6000A或10000A指能安全切断的最大短路电流。
- 分断能力与C型或D型无关,同型号断路器两者分断能力一致。
- 选型需根据配电箱距离变压器的远近决定,家用末端一般6000A足够。
03应用场景与选型建议
C型与D型适用场景PK
普通照明与插座
适用于普通照明、插座、家电及纯阻性负载。
这些设备启动时基本无电流冲击,符合C型5-10倍脱扣特性。


大功率感性负载
适用于电动机、电梯、空调压缩机、变压器等设备。
此类设备(如笼型异步电动机)启动电流可达额定5-7倍,瞬间峰值甚至达14倍。
若使用C型,开机瞬间的大电流极易导致误跳闸。
除了负载类型,线路长度也是选型的重要考量因素。线路越长电阻越大,末端短路电流可能被衰减至连5倍额定电流都达不到。此时即使发生真短路,C型断路器也可能拒动,极其危险。因此,当220V线路超过60米、380V线路超过100米时,建议改用B型(3~5倍动作)或专门校验短路电流。
- 区分核心:C型与D型仅区别在短路瞬时跳闸的电流倍数。
- 保护一致:过载保护特性完全相同。
- 独立参数:分断能力与C/D型无关,需根据实际短路电流水平单独选择。
