8月26日的德意志银行技术大会上，高通数据中心业务负责人马拉迪谈到HBC时，说了句很有意思的话：他原以为两家内存制造商会强烈反对，结果对方反应非常积极，还主动提出了合作方案。科创板日报
这两家制造商，是三星电子和SK海力士。这个反转值得细品——两个月前，高通在6月投资者日首次发布HBC（高带宽计算）架构时，社区里的声音以嘲讽为主，不少人直接把它打成PPT技术。而现在的局面是：三星在Hot Chips论坛上亮出的HBM三步走路线图，第三阶段zHBM就是和HBC同一条路数，SK海力士同样有计划。微博台积电则被TrendForce明确点名为生态一员。微博

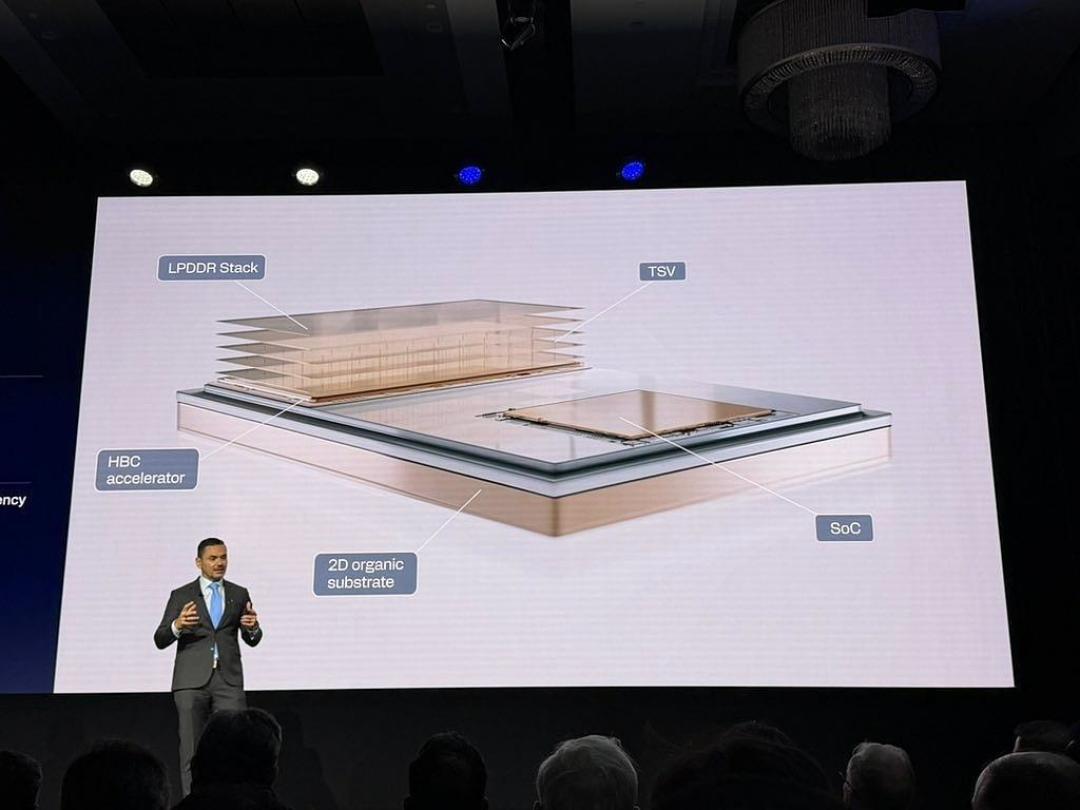

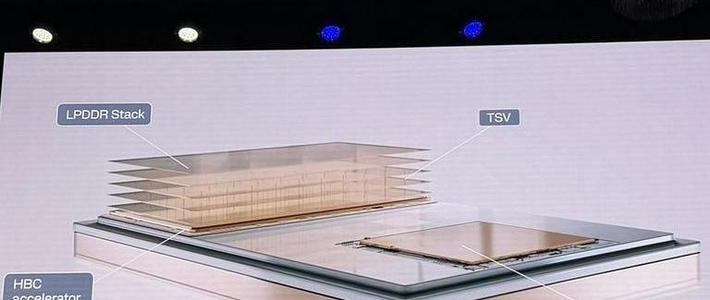

先说清楚HBC是什么。思路其实很直白：HBM是把内存堆在计算芯片旁边、靠中介层互联，HBC干脆把LPDDR内存通过TSV硅通孔直接垂直堆叠到XPU计算芯片上方。科创板日报按高通自己公布的数据，这套架构每瓦带宽是HBM的6倍，每瓦容量是片上SRAM的200倍。36氪TrendForce的口径更具体：明年随AI250加速器出货的第一代HBC总带宽133TB/s，有效带宽是现在用LPDDR5X的AI200的18倍。微博2028年AI300上的第二代HBC，进一步提升到54倍。
这些数字目前都来自高通自报或机构引述，还没有独立实测，先记住这一点，后面泼冷水要用。
真正有意思的问题是：三星和海力士是HBM红利的最大受益者，为什么愿意配合一条可能“拆自己台”的路线？把各方信息拼起来，大致有三层动因。一是推理成本。海通国际的观点是，推理需求快速放大，HBM供给紧张且贵，token成本成了云厂商的生死线，HBC恰好对着这个市场。科创板日报二是三星本来就有自己的算盘，它在Hot Chips上公布的zHBM，本质也是把DRAM直接堆到计算芯片上——不是高通硬造新路线，而是存储大厂本来就在走同一条路。三是社区讨论已经跟了上来，知乎上出现了“三星、SK海力士与台积电支持高通HBC架构，意味着什么？将带来哪些影响？”这样的问题。知乎当DRAM堆叠、先进封装、互联被拆开重新组合，HBM体系的护城河就可能被撬开一道裂缝——这套“逻辑+存储+互联”的新模式，能显著降低对内存容量的依赖。微博
这一次三方分工很清晰：高通负责芯片设计、系统集成、计算die和TSV设计，三星和SK海力士负责DRAM堆叠制造，台积电负责技术整合与先进封装。科创板日报第一代HBC已经送进高通实验室验证。客户也不是空谈：Meta已确认多世代采购高通飞龙C1000 CPU，微软Azure将部署HBC芯片。36氪高通把2029财年数据中心营收目标定在150亿美元以上。36氪对关注台积电的人来说，这里有个很“台积电”的细节：不管HBC最后能不能打赢HBM，先进封装这道工序都绕不开它。
冷水也要泼三盆。第一，数据是自报的：6倍每瓦带宽、200倍每瓦容量、133TB/s，都还没有第三方实测，真实推理负载下打几折是未知数。第二，时间窗口很远：第一代2027年才随AI250出货，二代要到2028年，未来两年HBM仍是绝对主流，HBC是一张期货。科创板日报第三，工程难度是实打实的：垂直堆叠的散热、TSV良率、成本，目前都没有公开可验证的答案，6月社区的嘲讽并非全无道理。微博
往后看，三个信号值得跟踪：一是三星和SK海力士是否会在财报或官宣里，对HBC/zHBM给出明确的产能和资源投入——现在仍是“积极合作”层面；二是微软、Meta之外还有没有新客户落地，尤其是推理场景的云厂商；三是台积电的动作，它对HBC相关封装工艺的投入节奏，会是最诚实的投票。
后HBM之战才刚刚开始。但无论哪条路线赢，先进封装的收费站都还在原地——这大概就是台积电兴趣用户看这场戏最该记住的一句话。
