颜值控必入!超好看的垂直 ITX 机箱

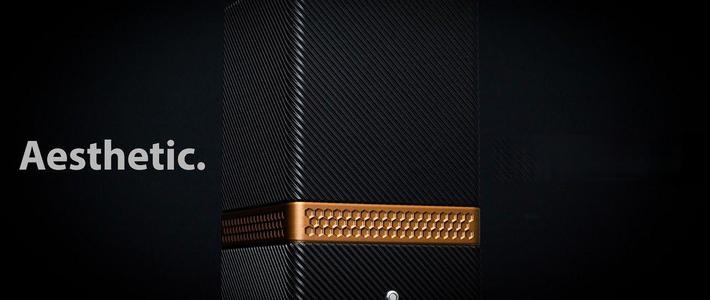

这款垂直ITX机箱设计方案旨在通过简洁的美学外观与紧凑的结构,实现高性能硬件的兼容性。项目经过超过500次草图修改与细节打磨,最终确定了体积为220x220x235mm的规格,支持主流的mini-ITX主板及高性能双槽显卡。该设计采用底至顶的垂直风道结构,在保持小巧占地面积的同时,提供了良好的散热潜力。
01硬件兼容性与规格清单
组件类型支持规格/限制说明
机箱体积220 x 220 x 235mm紧凑型垂直设计,占地面积小
主板Mini-ITX标准ITX主板接口
显卡 (GPU)最长 300mm (双槽)支持主流高性能显卡
CPU散热器风冷最高 175mm / 水冷 120mm兼容大型塔式散热器或一体式水冷
电源 (PSU)SFX规格建议750W及以上
存储3.5英寸硬盘 / 2.5英寸SSD / 120mm冷排位后部提供多种安装选项

机箱核心硬件兼容性参数

023D打印参数指南
机箱外壳需使用PETG或PETG-CF(碳纤维)材料打印,以保证结构强度与耐热性。整个项目预计耗材总重量约为2.0至2.5千克。部分装饰性覆盖件(如顶盖、中盖)可使用PLA材料以丰富外观配色。对于机箱顶部面板,若需增强进气效果,应采用 Walls + Infill(墙体与填充)模式打印,不打印顶层和底层,并推荐使用15-30%密度的蜂窝填充结构。
  • 主体材料
    PETG 或 PETG-CF(推荐),主要结构部件需确保强度。
  • 装饰部件
    顶盖与中盖可使用 PLA 或 PETG,允许自定义颜色。
  • 特殊设置
    标注为深橙色的透气部件需仅打印墙体与填充(无顶底面),利用蜂窝结构通风。
  • 辅助组件
    需准备M3螺丝、M3螺纹嵌件以及磁铁用于组装固定。
03组装流程要点
  1. 预埋件安装
    在各打印件的指定孔位预装M3螺纹嵌件与磁铁,确保磁铁极性一致,特别是底部与进风口的磁铁安装需利用辅助线对齐。
  2. 主板平台组装
    将ITX主板固定在滑动板上,预先安装CPU、内存及M.2存储。注意处理CPU供电线的走线空间。
  3. 主体框架拼接
    将主板底座与中间枢纽通过四个角位的螺丝锁紧,形成机箱核心骨架。随后安装SFX电源并连接相关线缆。
  4. 存储与散热安装
    根据需求在后方安装2.5/3.5英寸硬盘支架或120mm冷排。安装底部排气风扇(支持120/140mm),并连接12mm电源开关。
  5. 面板封闭与走线
    安装顶部与侧面装饰盖板。对于过高的线缆,可使用增高支柱辅助走线。最后整理内部线缆,确保不影响风道。
04散热性能实测
使用Ryzen 9 9950X3D与RTX 5070 Founders Edition进行满载压力测试。在Cinebench测试中,CPU最高温度控制在约83°C至85°C之间,表现符合预期。显卡方面,运行Furmark烤机时最高温度达到81°C,而在模拟实际游戏负载(如《战地6》)时,GPU温度约为72°C。测试表明,该垂直风道设计在紧凑空间内能有效压制高性能硬件的发热量,日常使用场景下散热表现良好。
这款开源ITX机箱项目通过3D打印技术提供了高度定制化的装机方案。虽然组装过程涉及较多紧固件与细节处理,但其最终呈现的极简外观与对高性能硬件的支持,使其成为DIY爱好者与“颜值控”玩家的理想选择。相关模型文件与详细参数可在Printables平台获取。
