华为1/8砖隔离DC-DC电源模块方案解析

前言

随着AI算力服务器、通信设备与工业嵌入式设备不断迭代，供电方案向着小型化、高功率密度方向快速演进。板载砖式隔离DC‑DC电源作为中间母线转换的核心部件，广泛应用于服务器、通信交换机以及工业嵌入式系统当中。

华为这款产品属于高密度1/8砖规格小型隔离电源，沿用DOSA标准1/8砖占位尺寸设计，全裸PCB板载方案，搭配镀金弹簧顶针压接接口、SMT贴片螺纹螺柱散热器压紧结构。

模块基于LLC谐振隔离拓扑，依靠集成化主控、屏蔽式平面磁件、MOS管多管并联等设计手段，在狭小的板卡空间内实现大功率隔离降压。下面我们来看看这款电源模块的具体设计。

华为1/8砖电源模块外观

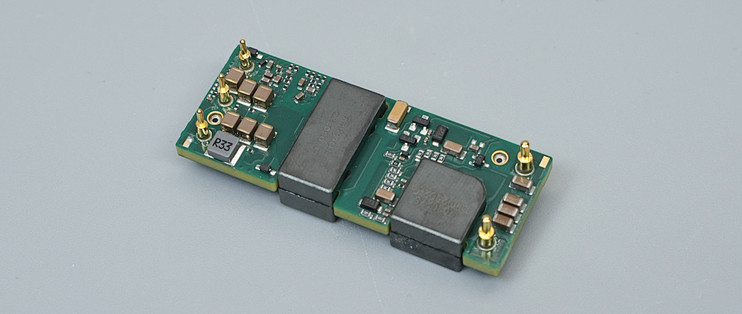

华为这款电源模块采用1/8砖标准尺寸设计，两端插针表面镀金处理。

另一面设有两个辅助固定螺柱。

两端插针镀金有助于抗氧化、腐蚀，并降低接触电阻以及提升可焊性。

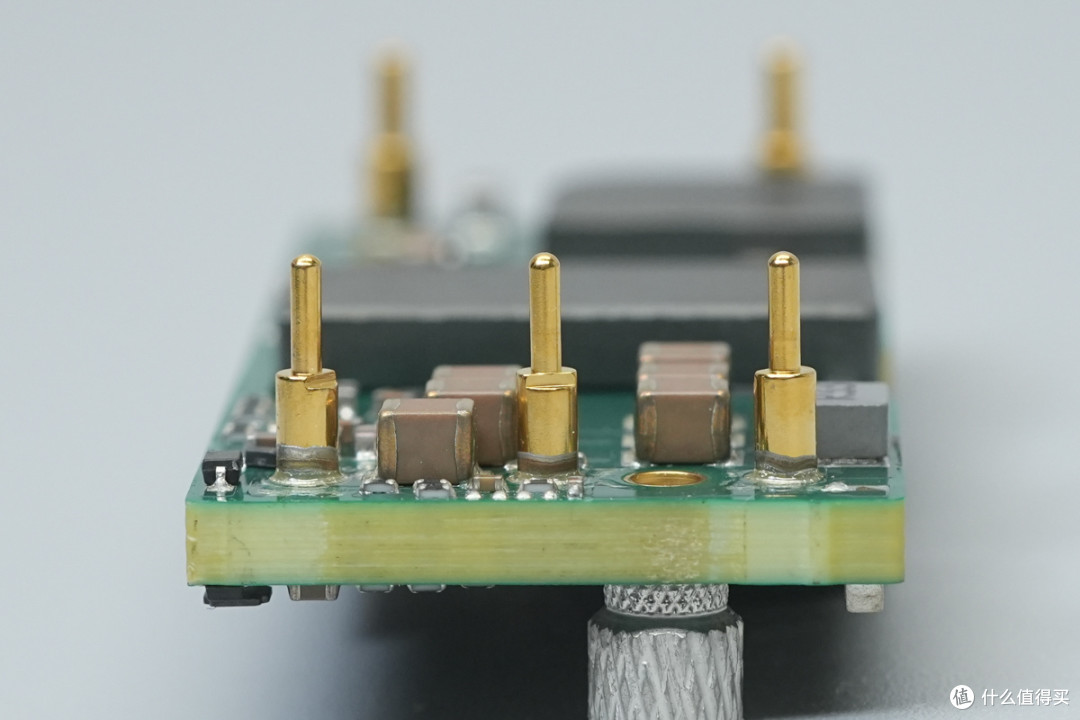

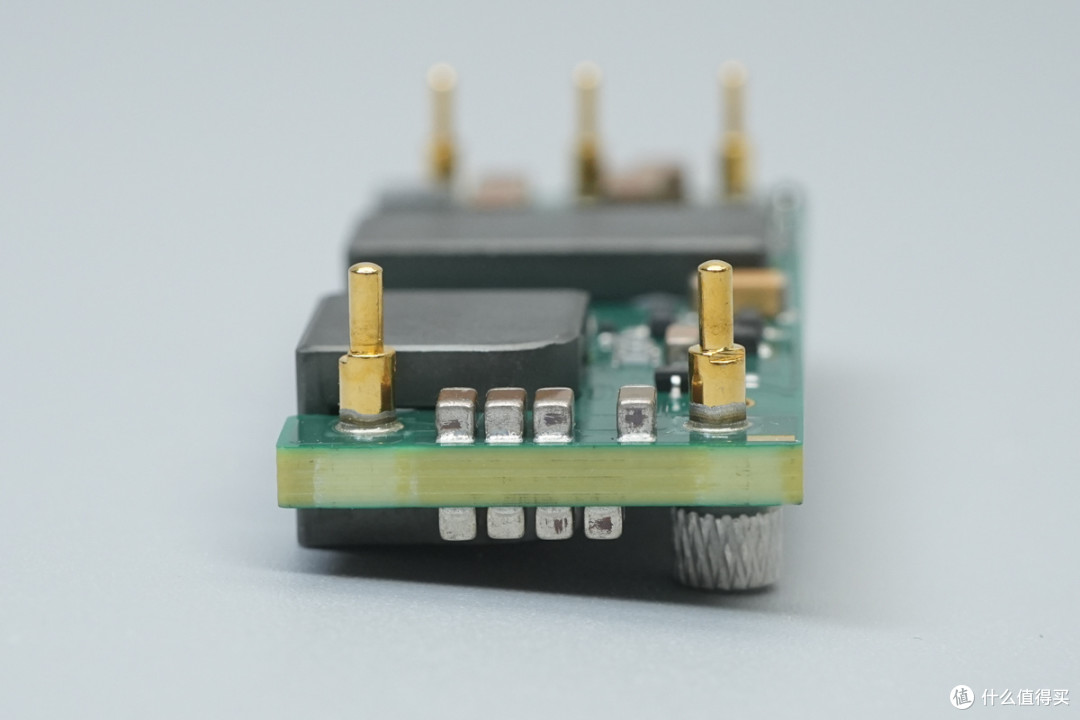

输出端插针特写。

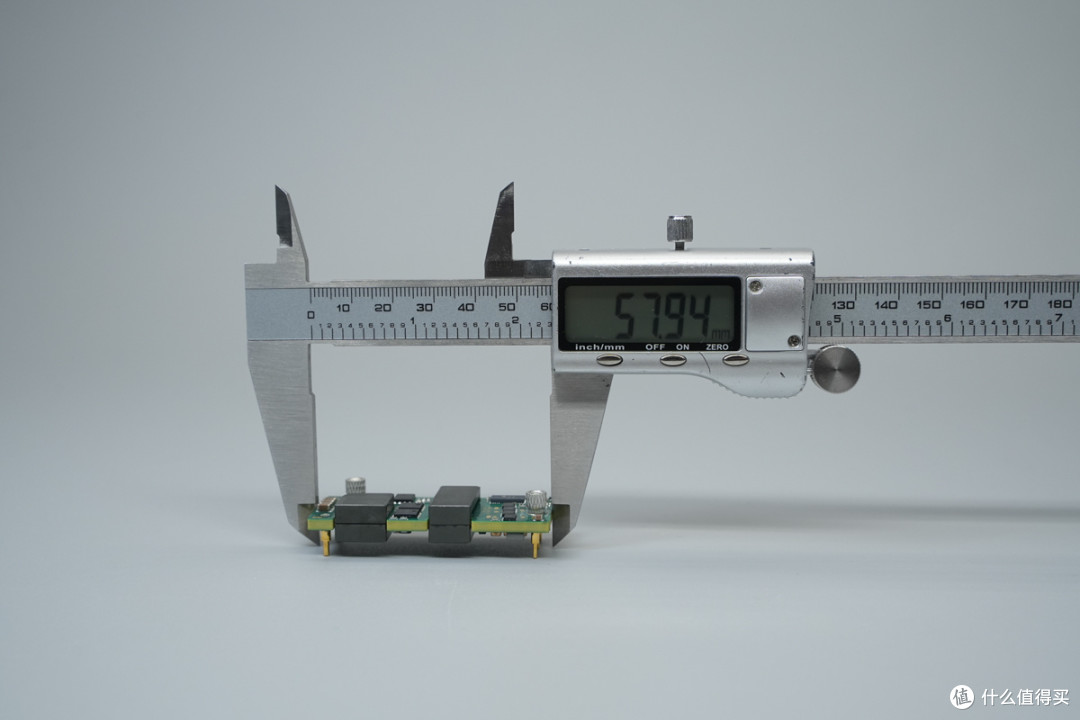

测得电源模块长度为57.94mm。

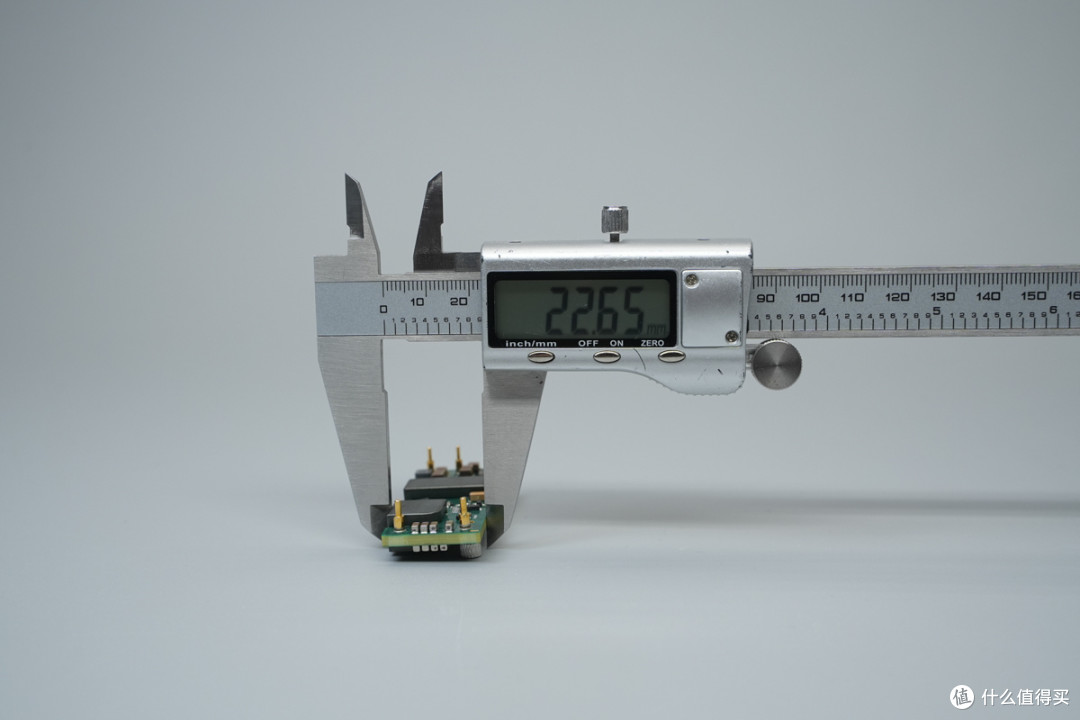

宽度为22.65mm。

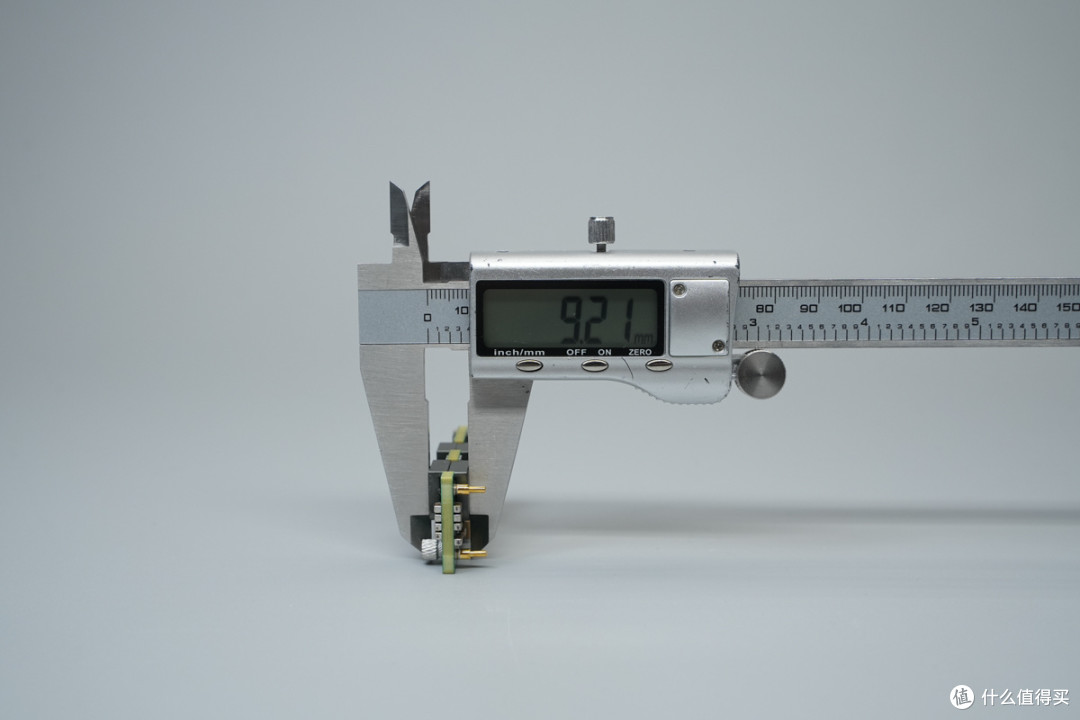

厚度为9.21mm。

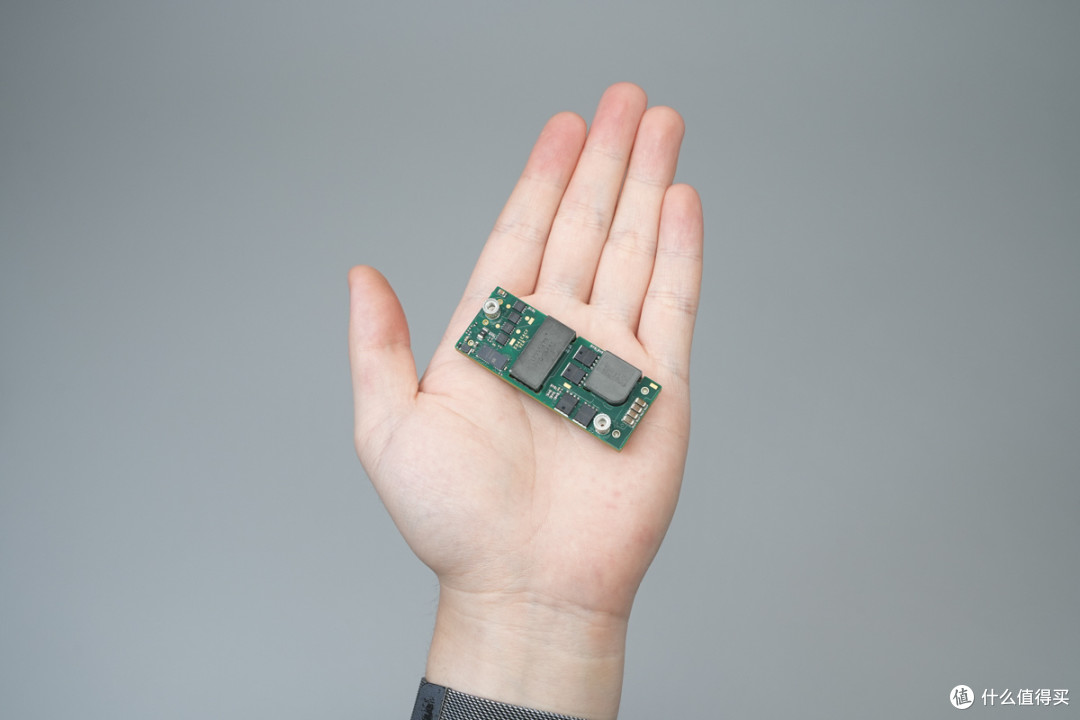

产品拿在手上的大小直观感受。

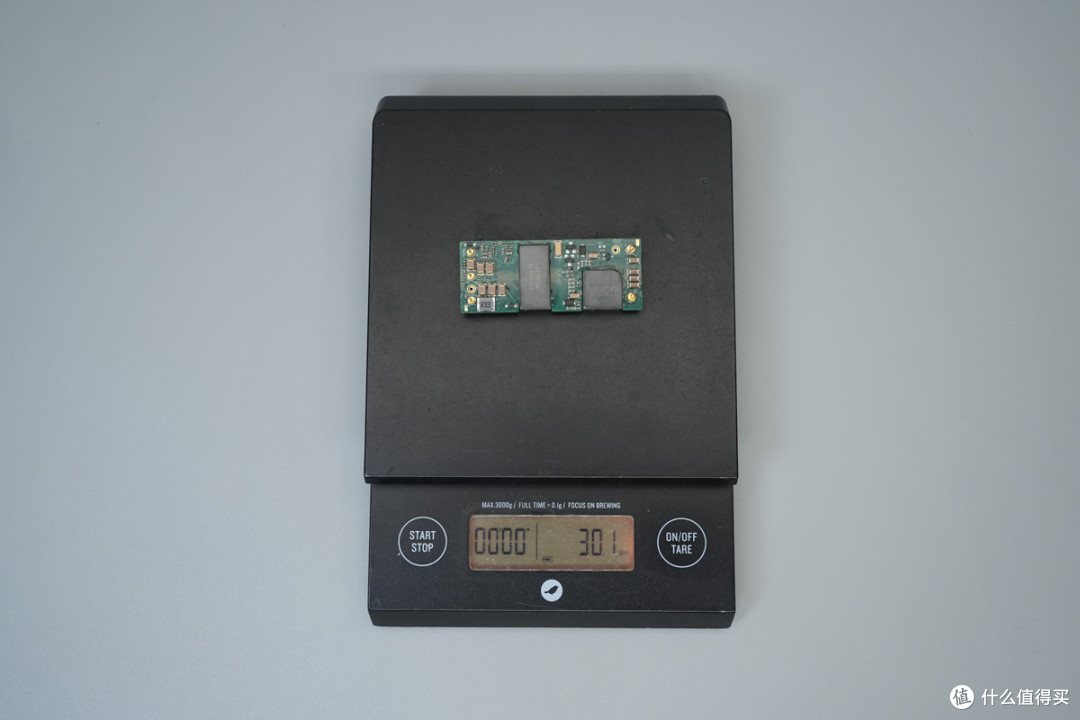

另外测得电源模块重量约为30g。

华为1/8砖电源模块方案解析

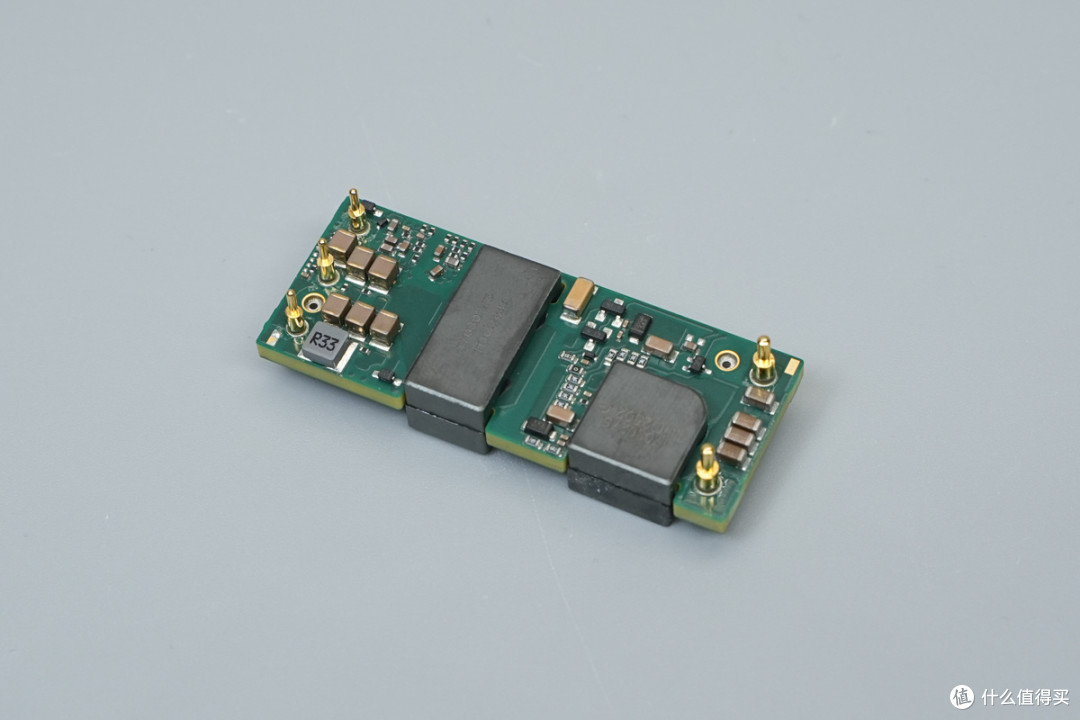

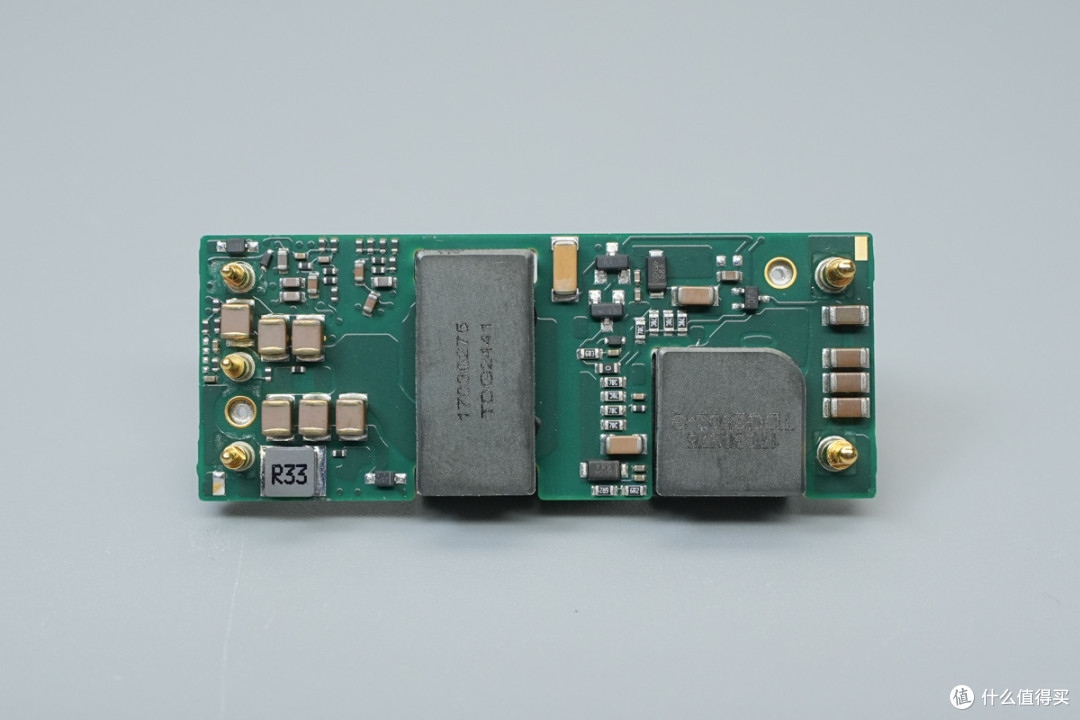

电源模块正面设有输入输出滤波MLCC电容以及滤波电感等器件。

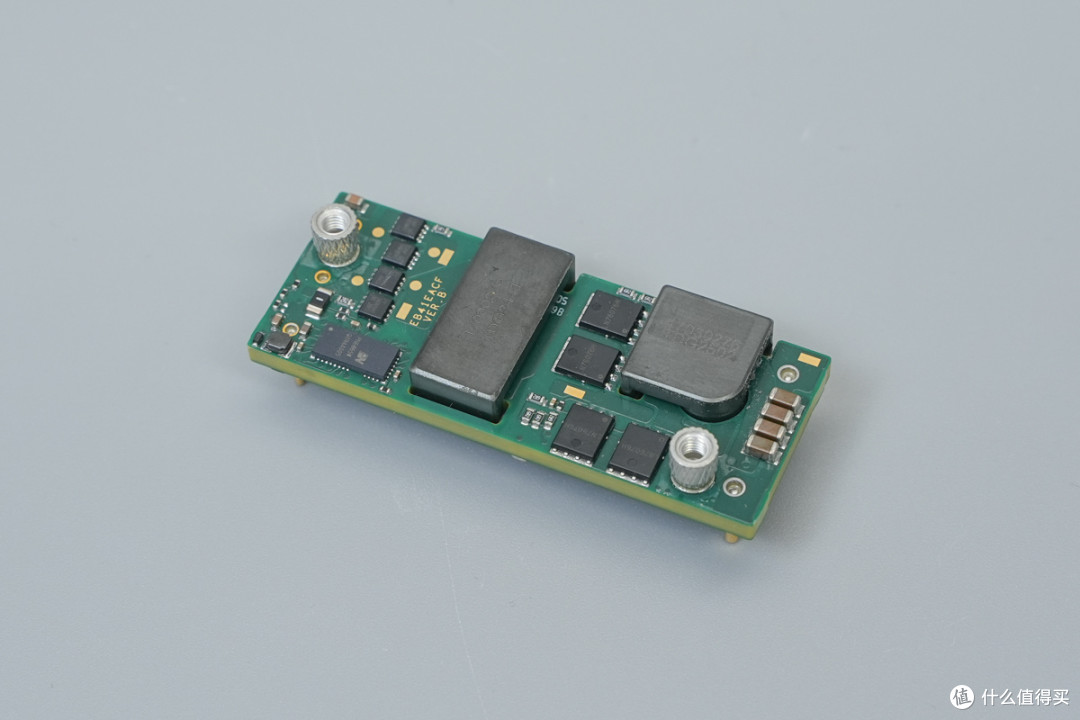

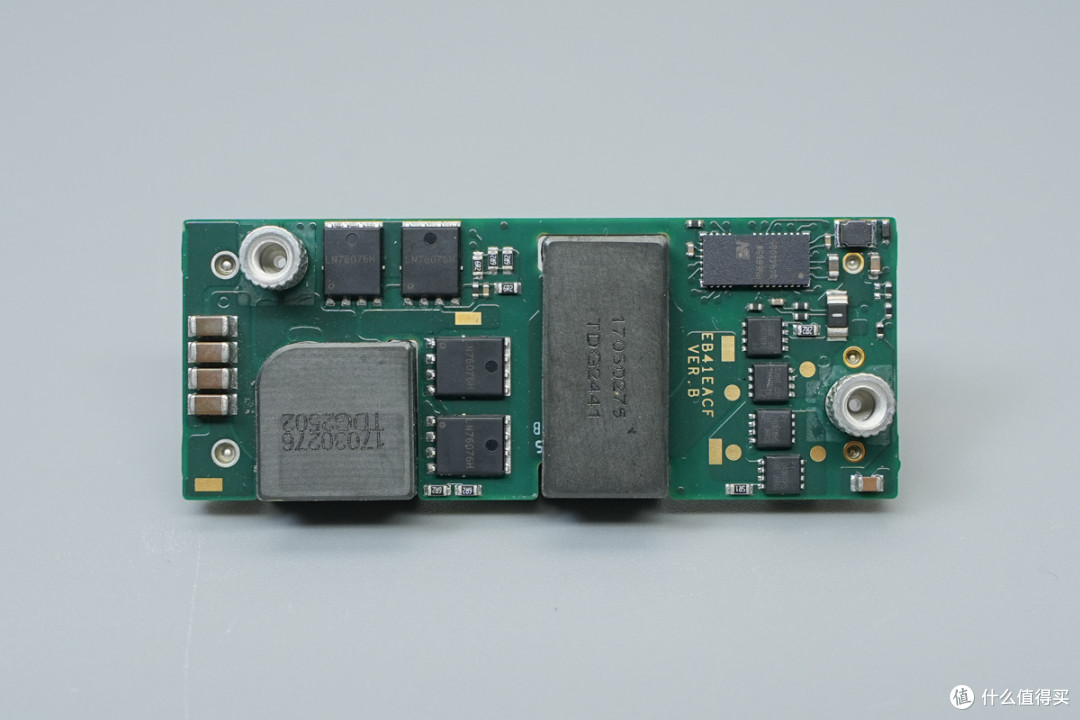

另一面设有电源模块主控芯片、LLC半桥开关管以及同步整流管。

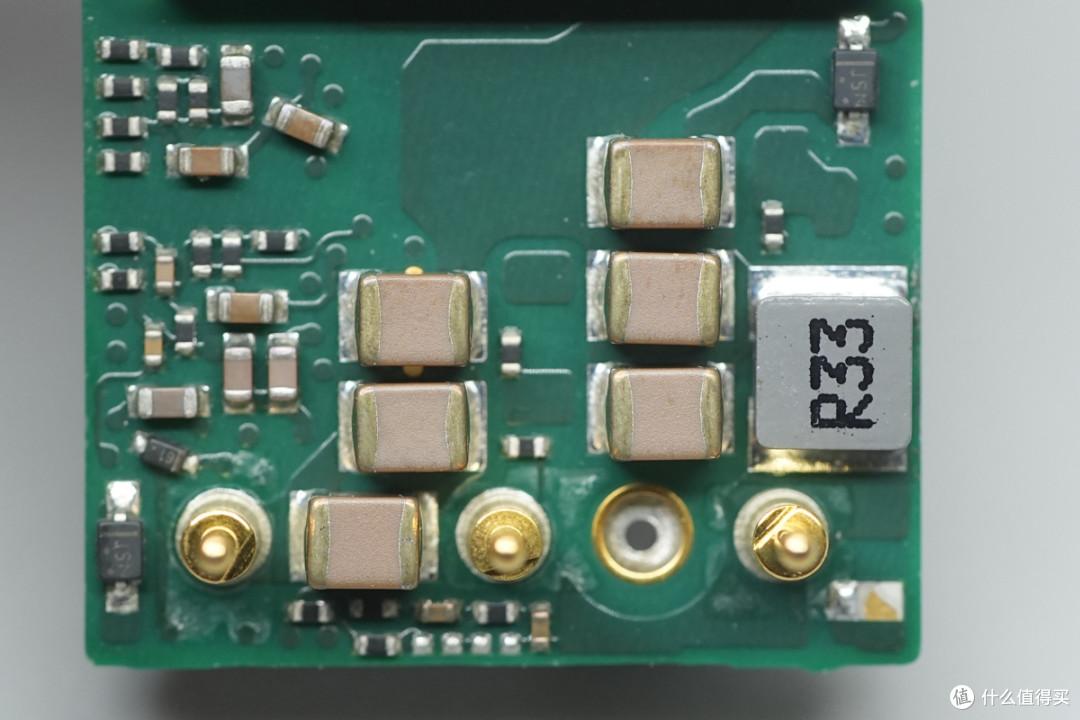

MLCC滤波电容特写，用于输入滤波。

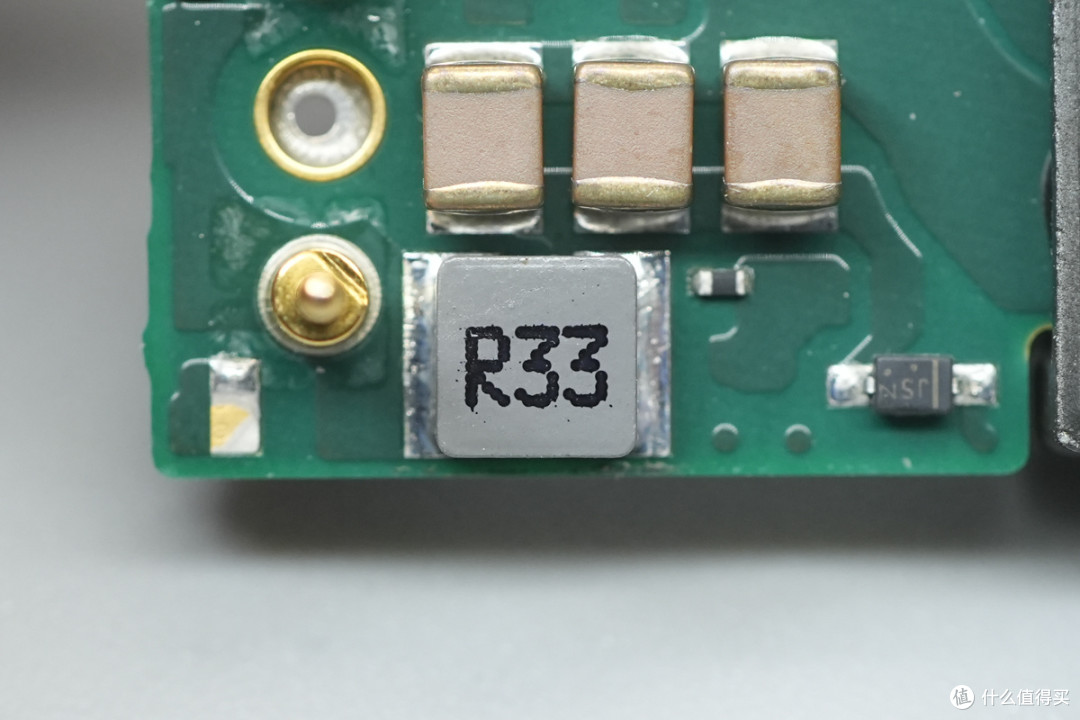

0.33μH滤波电感特写。

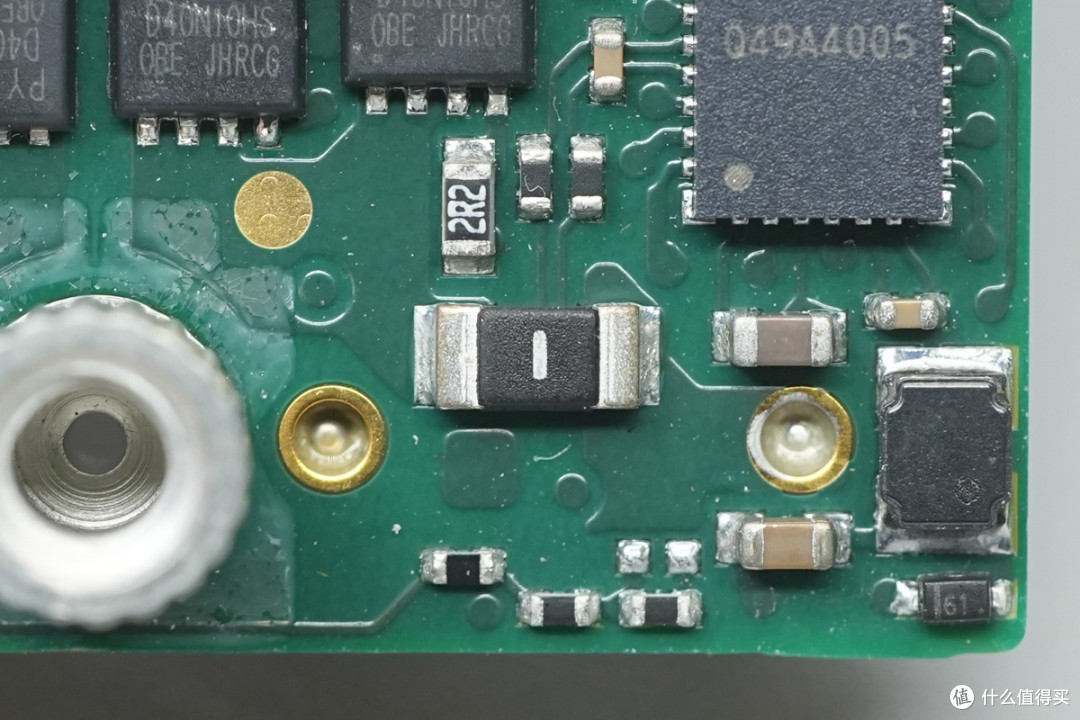

电流取样电阻特写。

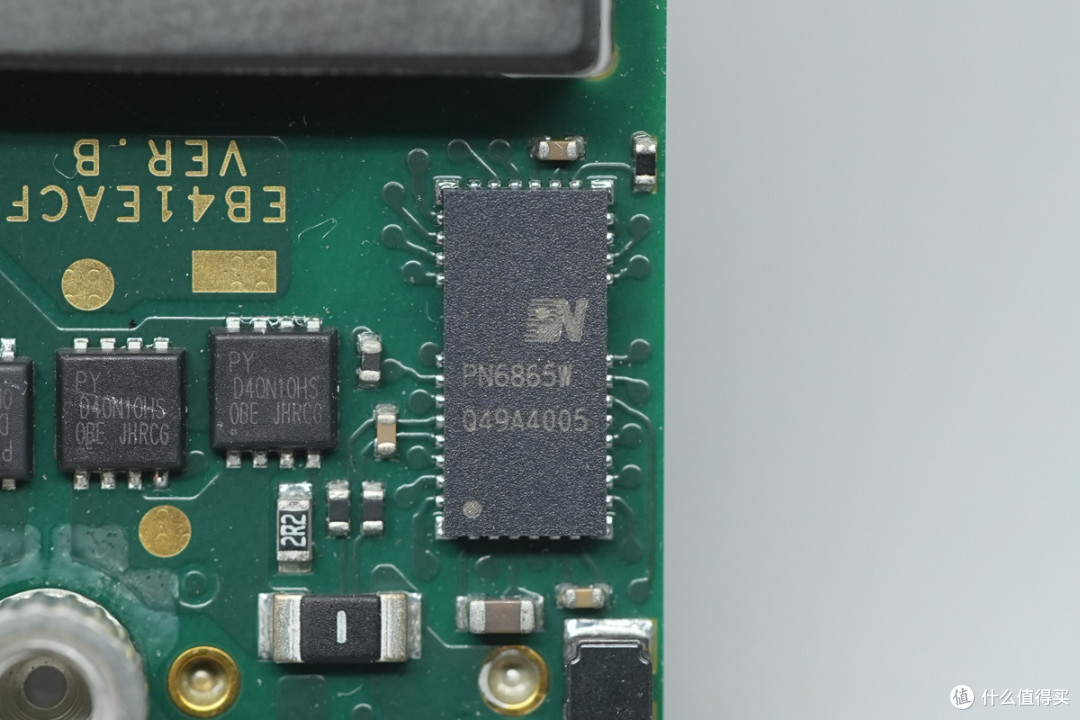

主控芯片来自芯朋微，型号PN6865W，这是一款面向高功率密度隔离DC-DC、数模混合架构的全集成半桥控制器。

PN6865W采用带输入电压前馈的电压模式控制，集成120V高压启动、原边BUCK与副边BOOST两路辅助电源、原边半桥驱动、副边双通道隔离驱动以及1.5kV容性数字隔离通道，支持MTP参数配置，自带全套功率保护，外围电路极简，采用LGAWB4×8.5-36L封装。

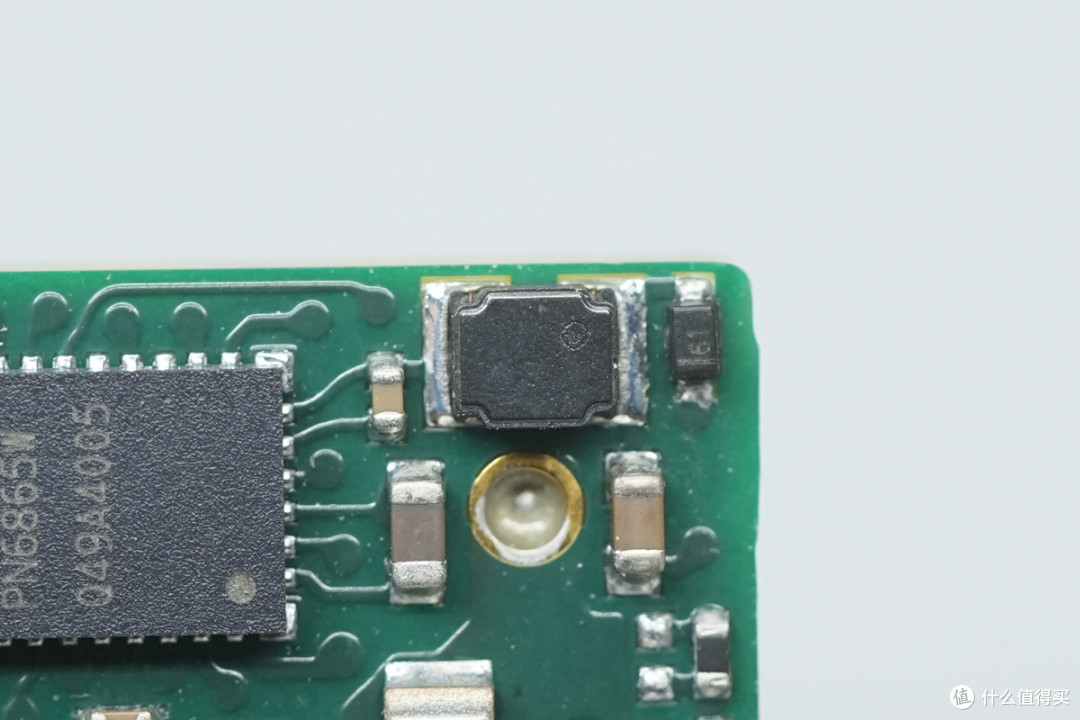

芯片外置的降压电感特写。

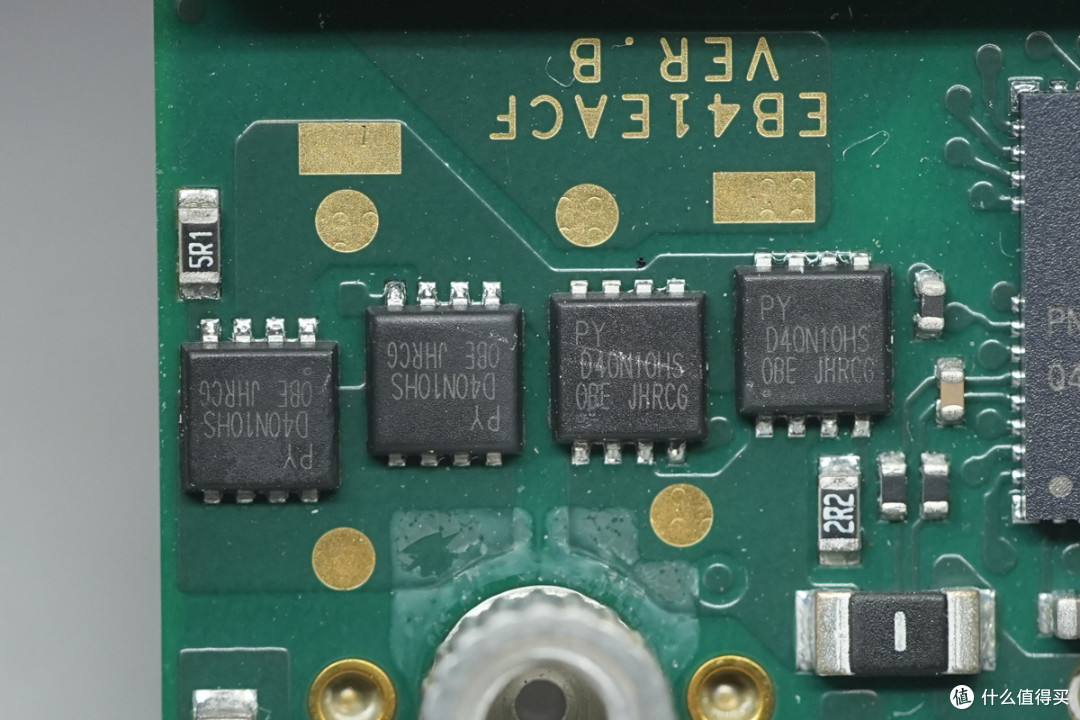

LLC半桥开关管来自平伟，型号D40N10HS，NMOS管，耐压100V，导通电阻10mΩ，采用DFN3*3封装。

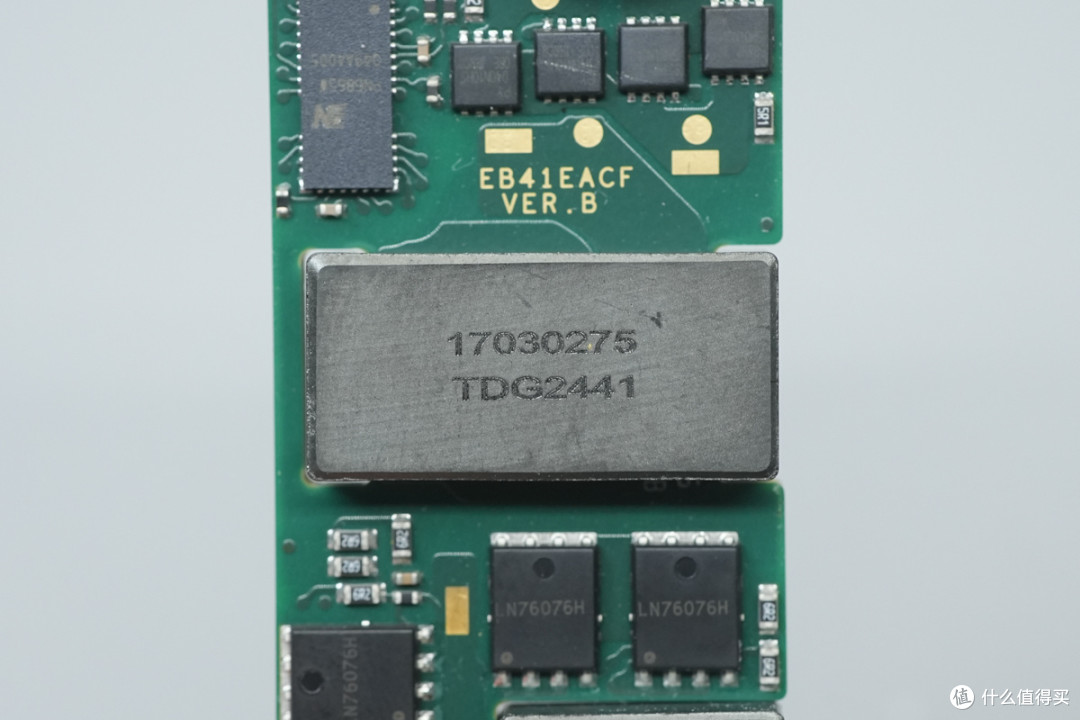

变压器特写。

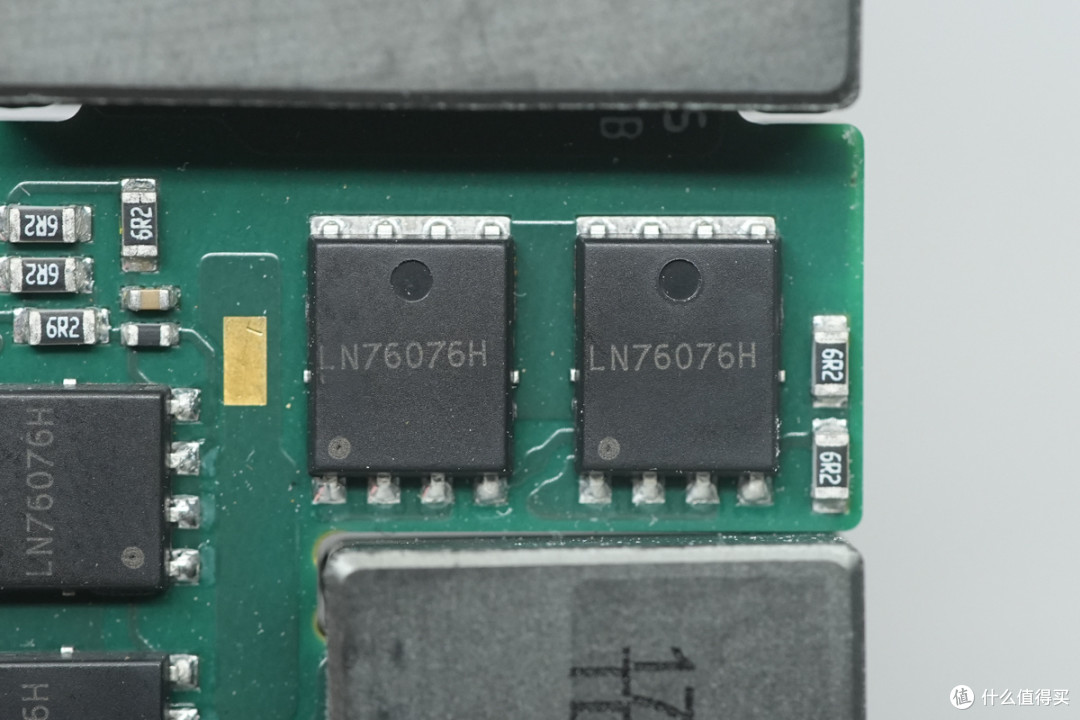

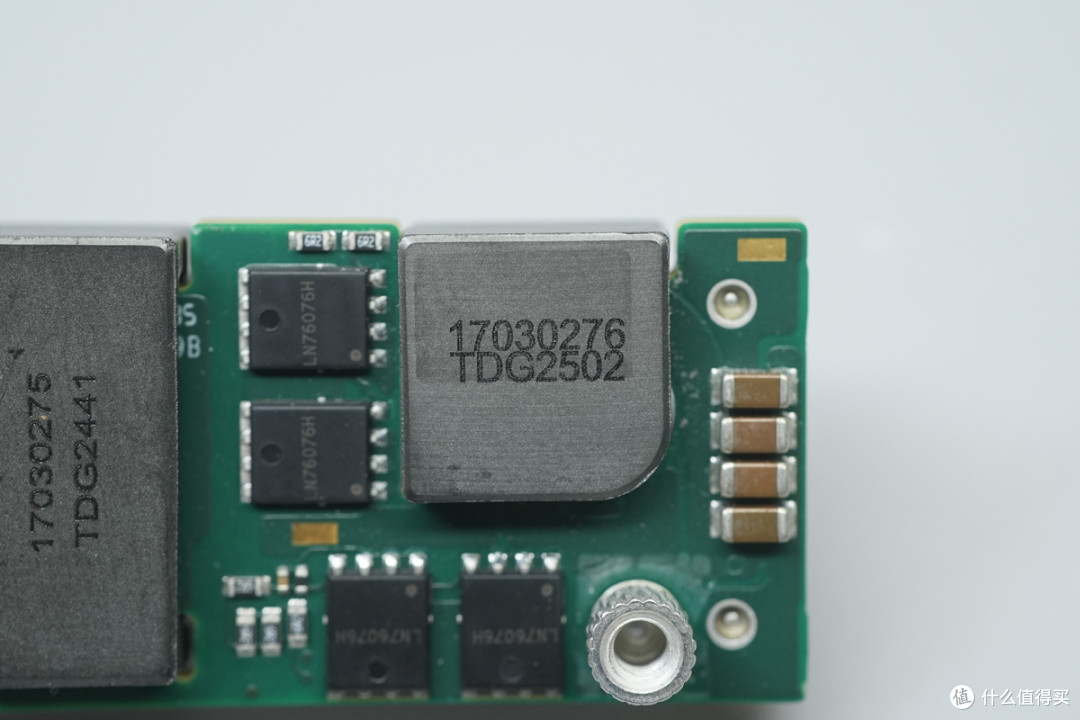

同步整流管来自LRC乐山无线电，型号LN76076HDT1WG，NMOS管，耐压100V，导通电阻7.6mΩ，采用DFN5060-8B封装。

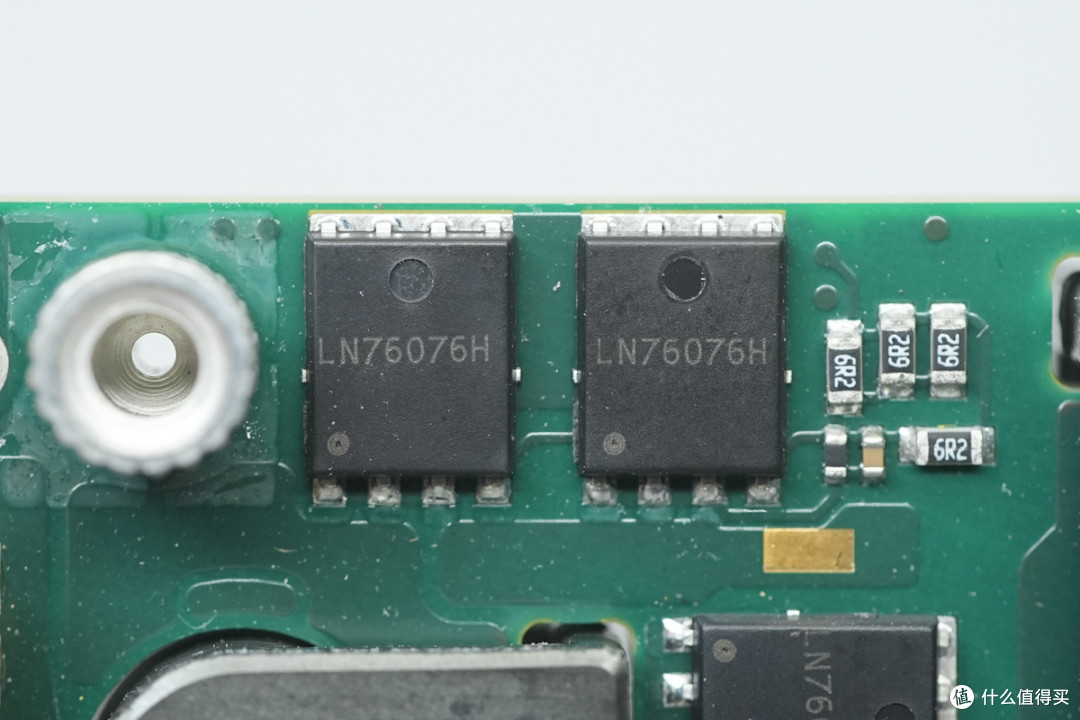

另外两颗特写。

滤波电感特写。

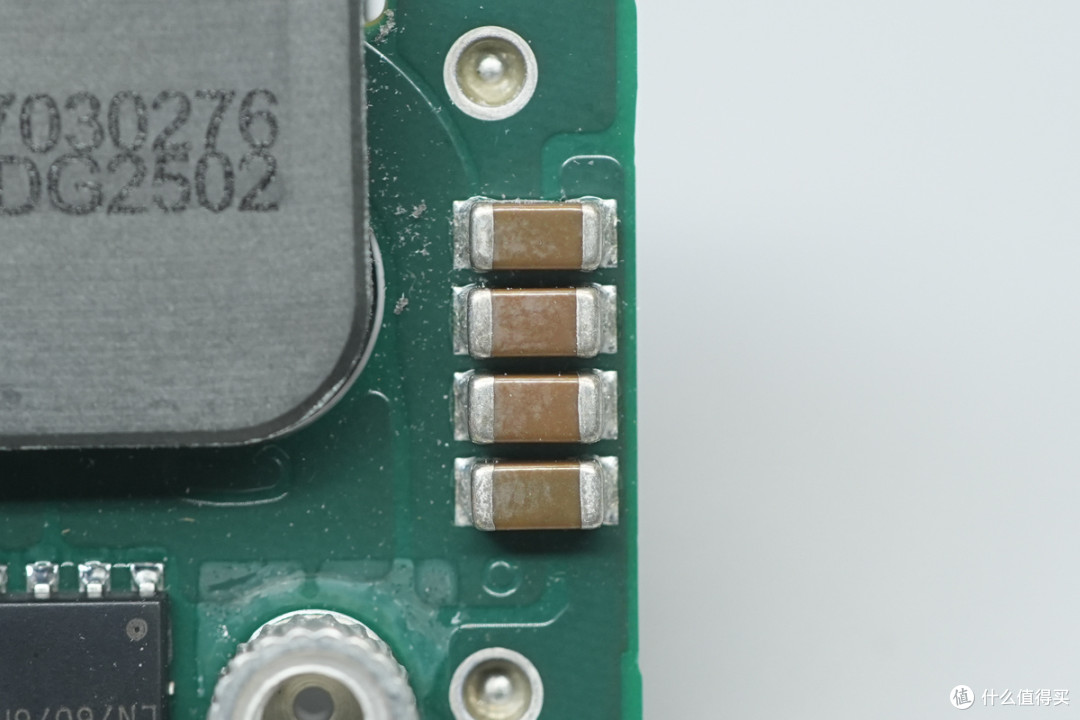

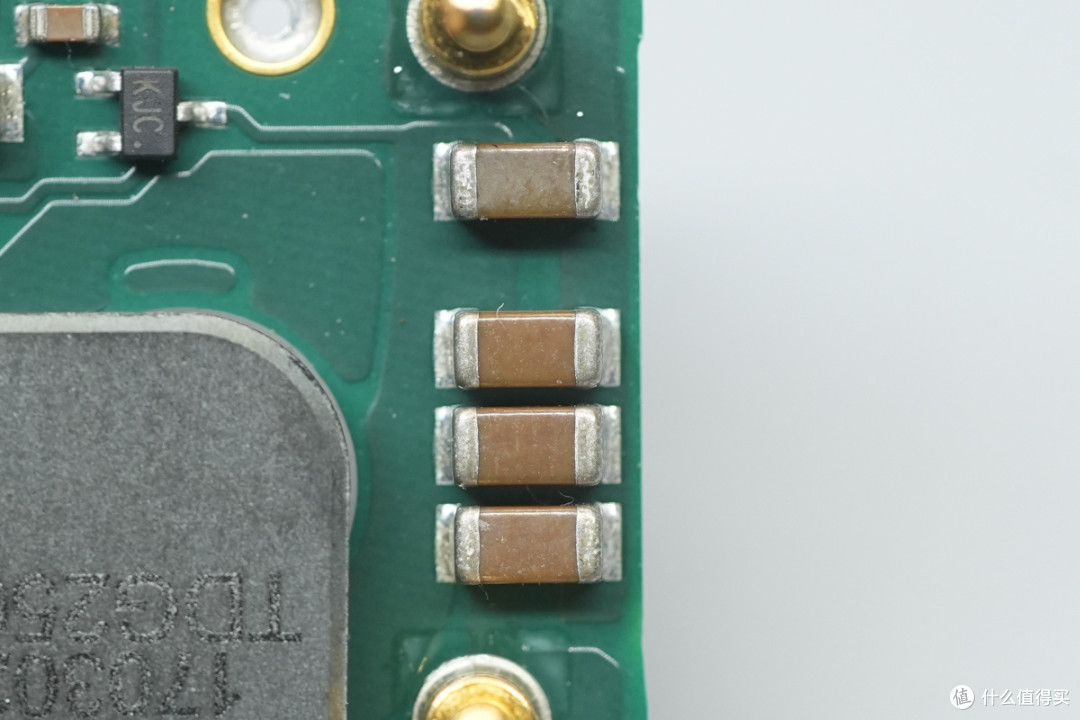

MLCC滤波电容特写，用于输出滤波。

另一面的特写。

服务器电源网总结

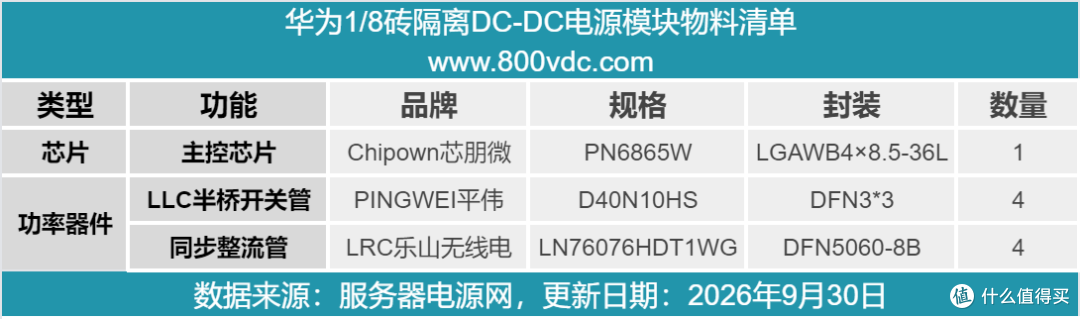

最后附上华为1/8砖电源模块的核心器件清单，方便大家查阅。

华为定制1/8砖隔离DC‑DC电源模块，规格为48V输入转12V输出，在1/8砖占位下实现远超传统1/8砖产品的功率等级。

整机采用LLC谐振变换器架构，主控选用芯朋微PN6865W全集成半桥控制器，单芯片集成高压启动、两路辅助电源、半桥驱动、1.5kV 数字隔离以及同步整流驱动，大幅精简外围器件数量。

原边四颗平伟D40N10HS功率MOS两两并联构成 LLC 半桥，分担谐振回路高频环流；副边四颗乐山无线电LN76076H并联实现大电流同步整流；功率磁件使用两颗独立金属屏蔽平面磁件，TDG2441作为主隔离变压器。

依托高集成电源主控、平面磁元件、多管并联功率设计，产品在标准化砖尺寸占位里持续挖掘功率密度上限。
