一、为什么写这篇文章
一直想折腾一台AIO主机,除了软路由、NAS、DOCKER这些基本功能外,还考虑win10虚拟机可以外接显示器,方案一:基于 Unraid 的 Windows 虚拟机 Intel 核显直通教程:原理及实现的探讨
https://post.smzdm.com/p/aqxovxl2/
这篇文章是win10独占核显,但我还想搞个黑裙利用核显硬解,感觉不太完美……
方案二:Unraid 篇一:Docker核显硬解 + windows虚拟机外接显示器物理输出iGPU YES!
https://post.smzdm.com/p/apv7l397/
就是利用Intel GVT-g插件,在插件中将显卡分配给需要的设备,折腾难度较大,而且最大分辨率只能支持1080P,还需要购买支持displaylink的USB HUB,没把握成功还浪费几百大洋(*^_^*)。
搞个折腾难度小点的,就是核显虚拟化+独显直通给win10,需要重新购置硬件,旧件挂某鱼。
现在的硬件是:
主板:华擎B365M PRO4,支持1151针全系列,有两个PCIE X16插槽,某鱼161包邮;
CPU:I3 9100T四核四线程正式版,支持TPM2.0,直接上win11,某鱼570包邮;
显卡:库存七彩虹GT710 1G冰暴鲨,某鱼90包邮;
直通卡:PCIE 8X接口IBM M5110 阵列卡自己刷成IT直通模式,缓存和电池拆下,某鱼60包邮;
网卡:intel 82575EB;
NAS机箱:这个重点说,需求要支持MATX主板,还要有PCI位插槽,背板支持阵列卡。最开始NBOX(PCIE转接卡太难折腾,支持PCIE X16还需要购买专用配件,不合适退货),也考虑拓普龙,但PCI位是半高卡,需要购买半高挡片,背板是sata接口不知道是不是能接直通卡支持SAS硬盘。最后选中现在这款,基本能符合以上几点。
二、硬件安装展示
开箱,盒子里是装机和硬盘螺丝,空位本来是厂家配送的两条8643转4*SATA的转接线,我没要,自己购买两条8643转8087转接线接直通卡,厂家退了30大洋,点赞一下(*^_^*)

顶盖
正面
挺喜欢这个外观,三围350*295*198mm,带两个USB3.0比较实用。

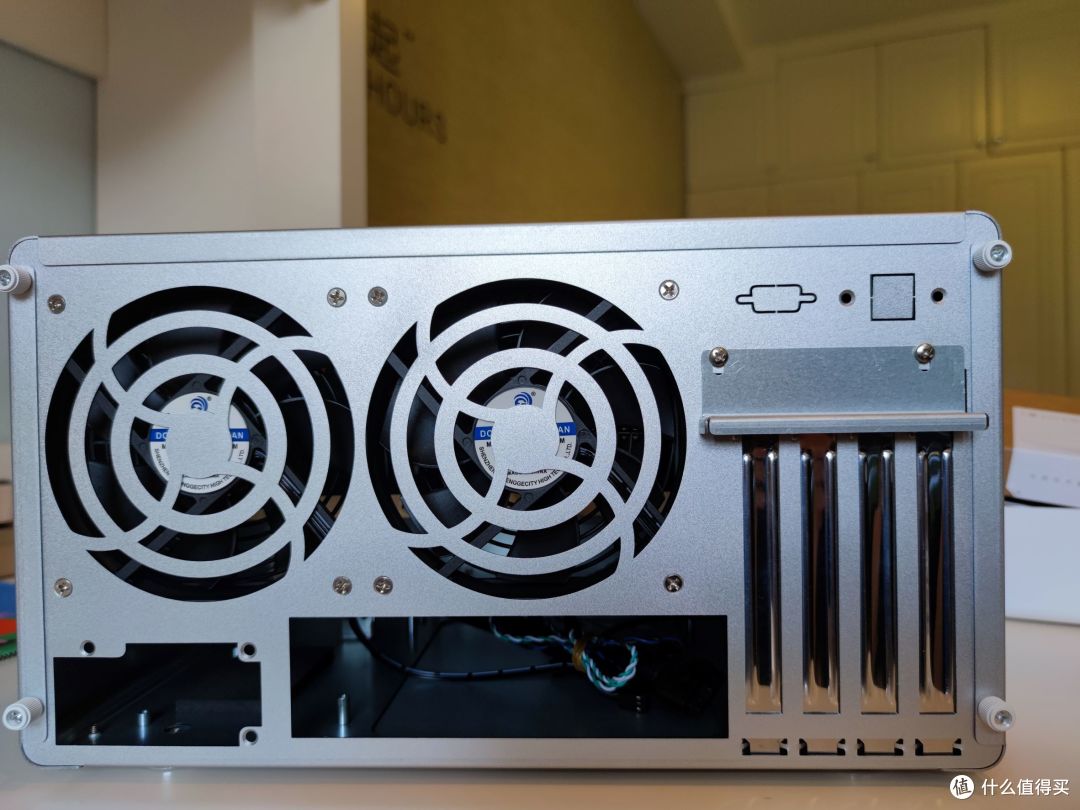

背部
四个全高PCI槽位,标配两个12CM风扇,散热效果不错,声音也能接受。
底部
要把底部蓝色圈的这两个螺丝拿下,再拧掉背部的四颗螺丝,才能把侧板取下来。
背板
四个大4D电源接口,两个8643数据接口,可以接8块SAS/SATA硬盘。

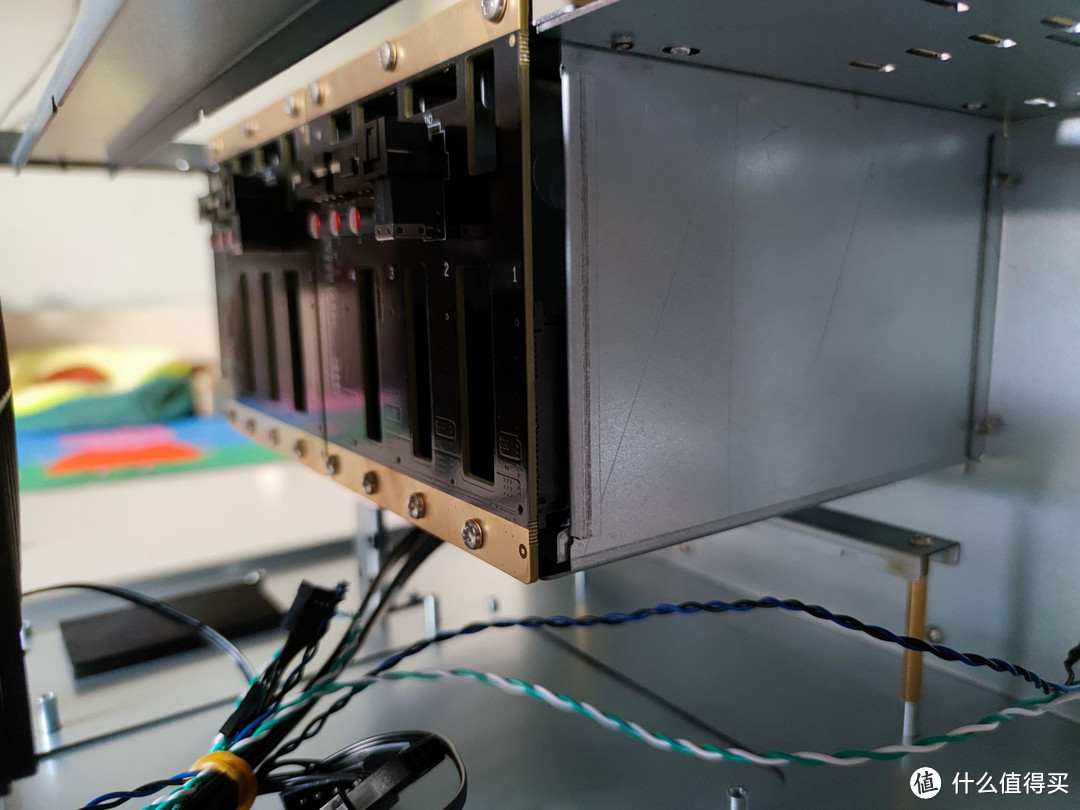

侧面看背板
前面看
接好硬盘数据线
顶部提供的加固杆正好可以绕一下过长的数据线。
电源位
只能安装4*8*15的flex小1U电源,这里有个坑,如果是FLEX全模组电源,因为尾部会长出2CM左右,就会被蓝色圈的这个电源挡片阻挡了,需要把底板背部的四个螺丝拧下来取出底板,把这个挡片拿掉或者换个方向,我自己就踩坑了。

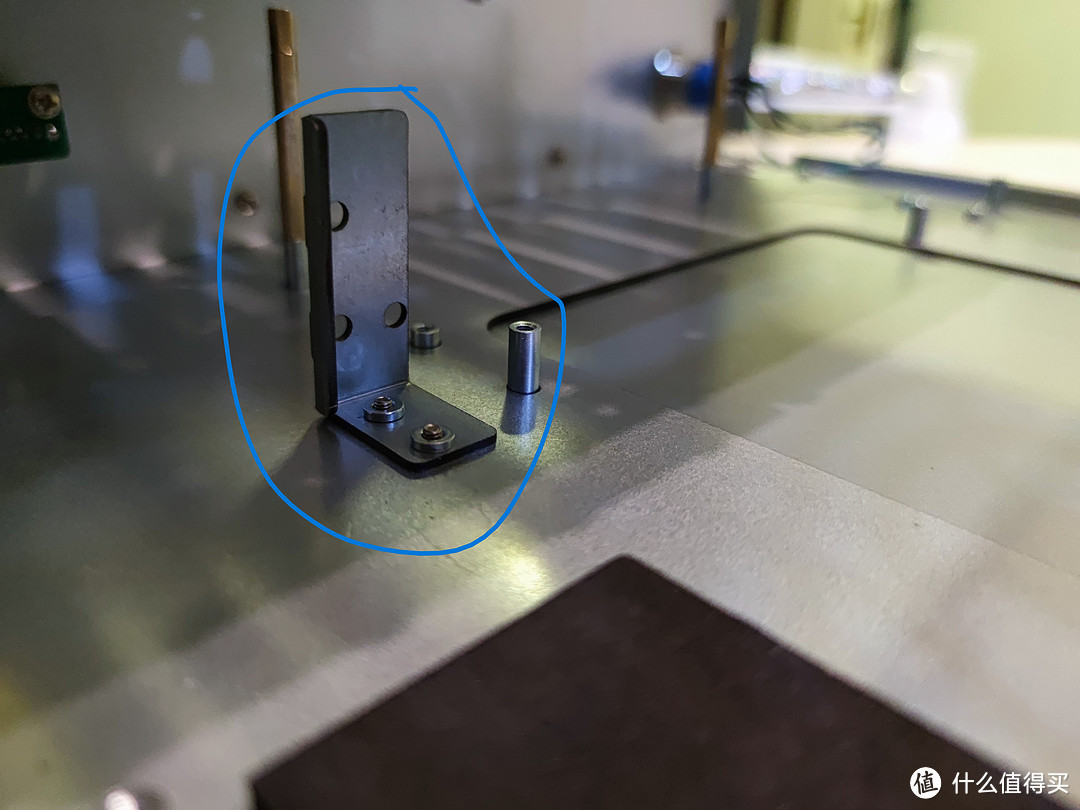

转过来以后
建议大家去掉这个挡片,因为转过来后虽然能安装电源,挡片也能起到固定电源的作用,但挡片底部会让电源稍为有点倾斜,我是保留挡片,也不想再拆开了。
不知道
靠近前面板有这个个东西,不知道具体什么作用,猜测是整理线材的绑带固定用的,小盒子里厂家提供了几条尼龙绑带。
主板安装按正常就可以了 ,如果有nvme硬盘要先装好,不然等主板固定好了空间狭小就不方便了。
三、折腾win11虚拟机直通独显
1.屏蔽独立显卡
6.9以后直接在工具-系统设备里就可以直接勾选屏蔽了,这里有两个,一个是显卡,另一个是显卡自带的声卡控制器。
显卡+声卡
屏蔽后要重启主机。
2.VirtIO驱动下载
Virtio
选择最新的,按默认路径下载就可以了,最底下允许不安全的下载,改为“是”,其他默认,再点应用。
3.win11镜像上传
到微软官方下载win11镜像
win11镜像
下载后将镜像上传到ISOS文件夹下,接下来就是创建win11虚拟机。
4.创建win11虚拟机
添加虚拟机,选择win11,
基本配置
CPU模式默认,逻辑CPU都点上,内存安排8G,机型有I440fx和Q35可选,两种模式我都试过了都能成功。但是i440fx的兼容性似乎差一点,选择显卡和声卡后还需要到xml视图中去修改硬件地址(司波图在B站有视频教大家怎么改),有人说没改也能成功,我是修改后才可以,而且后续设置调整后大概率会提示出错,选择Q35就很顺利就成功了。安装win11, BIOS默认会选择OVMF TPM不用改。Hyper-V是虚拟化,选择是可以套娃。USB控制器可以选择3.0.
磁盘
选择win11安装镜像,硬盘大小根据实际不能太小,其他默认就可以了。如果要直通硬盘,就用手动模式。
显卡和其他硬件
显卡直接选择屏蔽后的独显,声卡也选择配套的,网络默认就可以,USB键鼠勾选上。
独显接上显示器,虚拟机开机,正常就会显示画面了。
5.安装win11

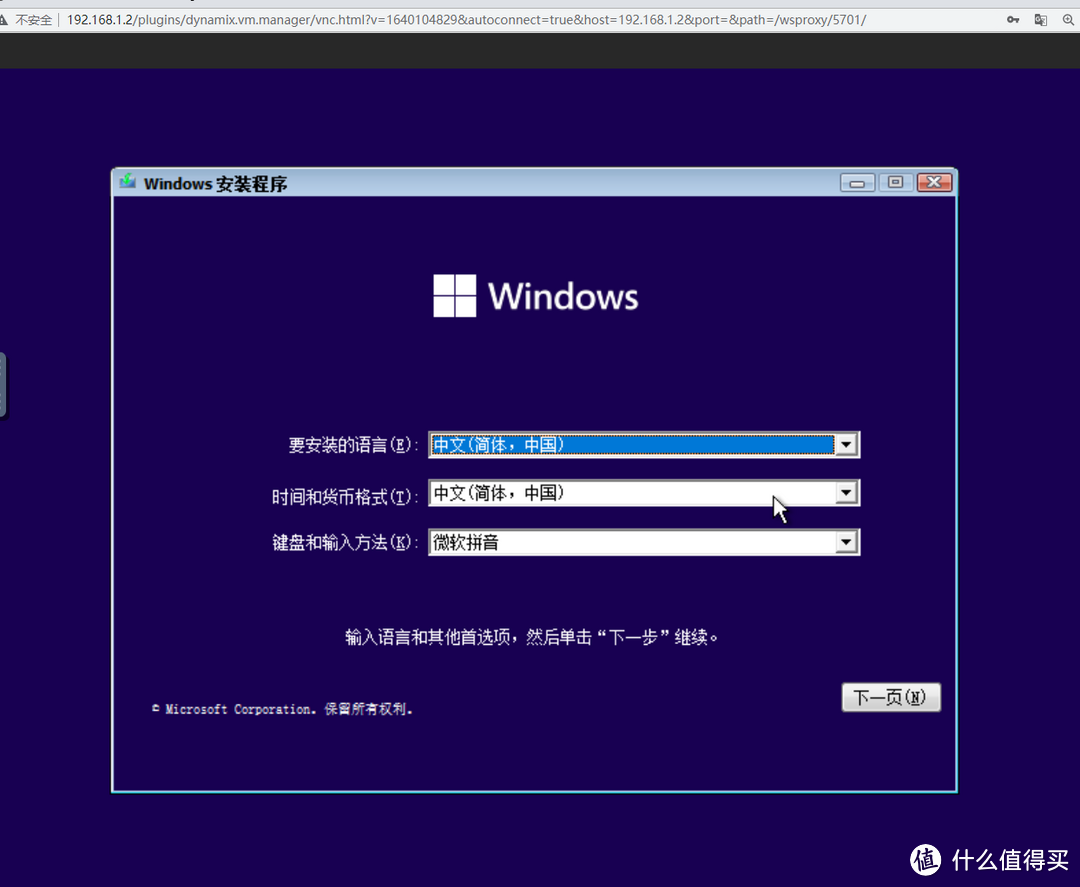

下一页
现在安装
序列号
点“我没有产品密钥”,
选专业版,下一页
自定义
找不到设备
这里是关键,需要加载驱动
浏览
找到E盘
这里几个驱动要安装
虚拟网卡
这里网卡最好装上
虚拟串口
虚拟磁盘
最重要是这个,加载后就能识别磁盘了。
选择空间
如果不想分区,就直接下一步。
接下来的过程就和实体机安装一样的,装好后虚拟驱动光盘最好打开运行一次。
选择64的这个
最后安装独显驱动就可以了,安装驱动时,选择显卡和声卡驱动就可以了,其他工具不要选择,如果驱动安装失败,要选择纯净方式,安装程序会把不兼容的旧驱动删除。
这样整个安装过程就完成了。
四、总结
安装过程还是遇到一些问题,最开始显示器没输出,我unraid版本是6.10.3,群里有人说要 6.9的版本才可以,我没有换回去,改变unraid引导方式为UEFI就可以了,也有的说要传统方式才可以,估计和显卡支持的引导模式有关系,二者要匹配。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
