前言

写这篇文章的目的，是因为装修旺季即将来临，希望让准备装修和即将装修的广大值友，吸取我装修时期的各种经验教训，少走弯路。前几天，有同事打电话准备参观一下我家的新房装修，原因是在装修公司看到我的装修图纸，感觉结构差不多的，预算也应该差不多，因为我也是这家装修公司装修的，所以准备来看看，吸收好的，吸取教训，我才想起春天来临，装修旺季快开始了。和同事一顿交流后发现，4年时间（我是2018年装修的）过去了，装修预算增加了20多万。我25万左右，同事要45万，按130m²计算装修面积，我大概算下来2000一平米，全包定制装修，而对方要3500左右了，装修公司真的太赚钱了。

1、老房子的网络布线缺憾

新房2018年完工，2019年入住。新房装修吸取了老房子网络布线的经验教训——没有在卧室多布置网线，所以准备提早在装修前就规划好全屋的网络布线，我的愿望是网线插口遍地是，WiFi信号到处有，连卫生间都不放过。

家是生活的『容器』 篇一：我家的『非典型』书房一、前言看到这幅图是不是很眼熟，是的，因为我之前的晒单是反复提到我家的书房。Panasonic松下SQ-LE530-W72白色款五段可调光LED台灯开箱Panasonic松下SQ-LE530-W72白色款五段可调光LED台灯开箱......sabayonlinux| 赞95 评论76 收藏736查看详情

老房子装修的时候，是2013年，因为对装修不懂，对网络布线也不是很懂，加上电工师傅也不是很懂网络，无线网络也没现在那么强大，所以当时还是考虑网络布线，现在无线路由器已经支持WiFi6了，也很少有人提网络布线了，其实，这么多年使用下来，我还是认为网络布线最有必要，性价比最高，反正线管先通到各处，到时候光纤也好，万兆网线也罢，细线和扁线随你铺设。

大舅子的万科精装修房子，新房入住那天去喝酒了，去他家看了看，发现光线很不错，空间很大，唯一的缺点，留的网线接口太少，弱电箱在沙发后面，很小个，塞不进一个路由器，路由器只能放外面的沙发底下。其他房间就只有书房一个网口，而且书房在最里间，隔了两个卧室和卫生间，客厅放路由器的话，书房的无线网络信号及质量都很差，其他地方就没有网线接口了。

我的初级阶段互联网家庭简介一、前言说起互联网，大家都耳熟能详的说出互联网是什么，来自哪里，有什么作用等，吧啦吧啦可以说一整天。说到家庭互联网必然涉及家庭网络布线，一般人印象中都觉得挺简单的：现在无线网络这么发达了，你说的网络不就『宽带猫』-『路由器』-PC或其他无线设备吗？现在无线网络确实已经发展的很成熟了，也出现了5GWisabayonlinux| 赞237 评论245 收藏1k查看详情

回头再来说说我家老房子2015年装修时候的网络布线。虽然开发商将弱电箱放书房，因为比较小，所以我另外引出了一根网线接到机柜里的路由器和交换机，用机柜挡住弱电箱，再接了两根网线到客厅的电视，原本计划是一根给IPTV，一根给电视盒子，没想到电信的高清盒子没什么节目，后期还被各种视频网站会员打倒了，比如腾讯会员，优酷会员，而我又选择了资源不是很丰富的优酷会员。电视后来很少看了，孩子上学后除了偶尔看一下《开学第一课》和春节联欢晚会，一年来都没有开了。

老房子机柜

机柜里现在放着小米AX6000路由器，支持WiFi6，其实对于我老家来说真没啥意思。毕竟当时电工给布的网络是百兆5类线，很难上千兆。无线的话，信号还不错，但是在最远端的卧室里，信号是信号，网络质量是质量，信号满的，质量不怎么好！所以，我又在卧室床对面放了一个华为Q2Pro路由器。其实，最佳方案是MESH有线回程，等AX6000特价再说了。

继续说网络布线，当时老房子布线没考虑好，两个卧室里网线插口没有布置在床头柜位置，而是在电视墙上，导致使用率不高，且由于原先为了方便开关电视，开关在床头控制，导致现在放路由器的话，容易导致误按开关将路由器关闭。

2、新房的网络布线

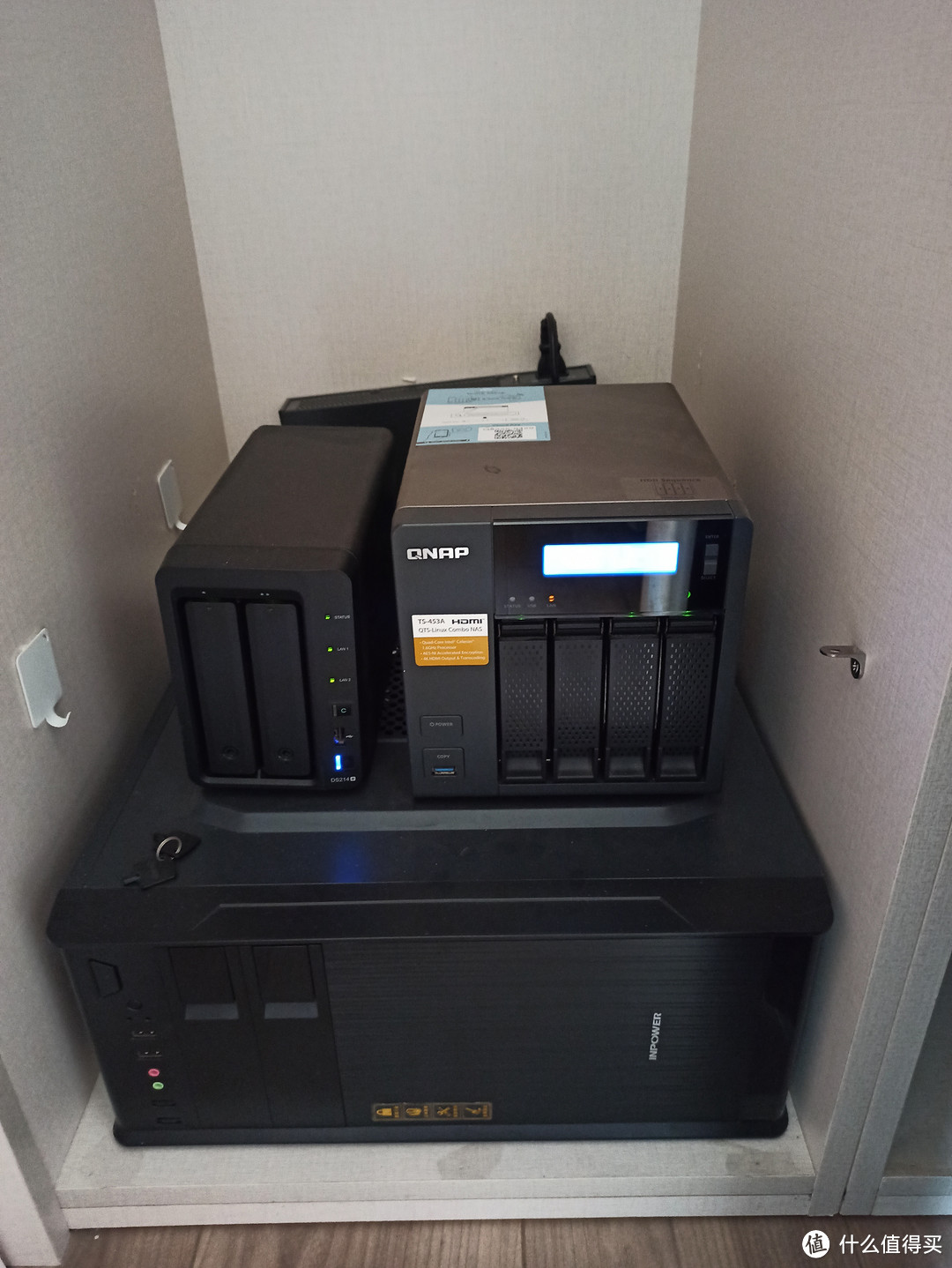

新房机柜

于是，新房吸取老房子的布线教训，所有网络设计我来搞，将所有网线统一集中布置在离弱电箱3米远的衣帽间里，从弱电箱拉了两根网线到衣帽间。安装了联通的大王宽带，手机因为用大王卡，所以就顺便安装的宽带，100M光纤入户。联通对老用户是真的狗啊！之前大王卡免流的，现在限制40G流量了。大王宽带赠送的光猫型号是TEWA-800G，自带路由功能，说真的，这个路由功能是真的垃圾啊，连接无线经常掉线，害得我只能在后面接一个华为Q2子母路由。母路由藏在机箱后头，子路由插在卫生间里头，因为插卧室的话，每次开灯都会导致子路由亮红灯。

新房网络布线

如图，红色的线是我标注出来的表示网线走向，直角转弯是为了画图方便，实际上走线转弯处是弧形的，方便后期抽线。A是进门左侧的弱电箱。如下图所示：弱电箱被我用一幅画挡住了。B是机柜所在，我是将机器放柜子里，所以简称“机柜”，或者称作家庭网络机柜处，和大家所理解的机柜可能不一致。A到B通了两根网线，分别为网线1和2，3和4是电视背景墙这里通了两根网线，5和6是次卧（书房）电脑桌和床头柜处，7是主卧床头柜插座，用了86型网线插座，D是沙发背景墙的网口插座，数字8，虽然叫沙发背景墙，入住四年了，也没配沙发。C是飘窗处，从D处通了两根网线到飘窗，数字9和10，一根网线到顶部的投影。综上所述，新房和老房网络布线，共同点是避开弱电箱，将路由器和交换机等均另寻一处安放，避免弱电箱太小，无法安放的窘态。

3、光纤布线

装修公司当时建议我将光纤拉到其他地方，将弱电箱这里封掉，被我拒绝了，因为太贵了，让电信过来移光纤，装修公司帮忙移，价格都接受不了。从弱电箱拉两根网线的性价比更高一些。 当然，现在光纤发展到家庭也随随便便可以自己买成品跳线接了，方案如下：

山泽(SAMZHE)工程级六类网线无氧铜高速CAT6类非屏蔽网线工程家装网络布线专用箱线50米SZ-6050159元京东去购买

山泽6类网线50米价格159元，相对于3元左右每米。3米左右大约9元。

山泽(SAMZHE)光纤适配器工程电信级SC-SC单工光纤跳线延长对接头耦合器法兰盘GSS-113.9元京东去购买

或者采用光纤适配器进行接续，光纤适配器也叫耦合器法兰盘或者连接器。

山泽(SAMZHE)光纤跳线电信级SC-SC单模单芯低烟无卤环保入户光纤线收发器尾纤3米G0-SCSC039.9元京东去购买

买根成品光纤跳线，用这个法兰连接很方便，连接效果很不错。家庭内部布线，可以使用多模光纤。

三堡测线仪

现在飘窗处两根网线测试没信号，投影上的那根全亮。

沙发背景墙的一根网线也是3处不亮，3和6脚不亮导致无法有线上网。

所以，无论如何，都要买一个测线仪，在网络布线后进行测试，当场整改，别像我，亡羊补牢！虽然对使用来说，影响不大。

进门位置

挂画遮挡了弱电箱，新房弱电箱比老房子大多了。

华为Q2

连畛距阡陌，子母相钩带，辗转100多公里只为测试它：记一次别致的HUAWEI 华为 Q2 子母路由众测体验一、感言每一次收到众测短信，都如同第一次那般激动、兴奋和一种幸福感围绕。这次也不例外，在收到HUAWEI华为Q2子母路由众测短信的时候，恰逢清明节前夕，我堵在高速路上，正打开值得买APP在写原创。作为一个正经的值得买蓝V，每天最一本正经的工作就是分享。车堵在路上，心自由飞翔！放飞自我，已经在思考怎么sabayonlinux| 赞3 评论3 收藏10查看详情

无线路由器是之前众测的2018年众测的华为Q2子母路由器，现在已经出了H6了，更好更顺畅。

华为路由器Q2S（1母1子）无线路由器千兆路由器分布式子母路由/即插即用/超级组网/最大支持一拖15599元京东去购买

华为Q2已经下架了，现在还有Q2S在售，东西差不多的，现在建议购买或更换H6，有单独的TV的电视接口，机器也不大，还带poe供电。华为路由H6首次配置安装组网，请取出母路由，连接电源。用网线连接母路由器的WAN口和外网（如宽带猫、光猫等），将其他房间的预埋网线（连接了网口面板）的水晶头插入到母路由器的LAN口。然后扫描路由器底部的二维码，下载安装智慧生活App，并配置路由器，最后插上子路由。

华为路由H6（1母3子套装）分布式路由专为大户型设计全屋Wi-Fi6+超级无缝漫游即插即用免费安装1999元京东去购买

因为最近想把2009年购买的一台二手液晶显示器三星2243EW出掉，所以经常在咸鱼闲逛，看到附近5km内有卖三堡网线钳的，所以心动了就行动，准备更新一下新房的网络，优化一下网络布局。

联通光猫改桥接

1、网速突然变慢的原因

延迟48ms

延迟155ms

恰巧，遇到亲戚在我家玩游戏，说是这几天游戏经常从48ms跳到155ms，意思是网络突然变慢了，于是，我去找了联通客服申请维修。

联通微厅

因为2018年大王宽带送的TEWA-800G，去年也是进不去管理员界面，开始以为是联通比较狗，远程封住了管理界面，没想到后来经过联通网络工程师上门服务后，发现是光猫有点故障，免费换了中兴的ZXHN F677V2光猫。

TEWA-800G

加速器

上门前电话联系时还咨询了游戏有没有使用游戏加速器，不过我因为之前有用过奇游联机宝3Pro，所以就不需要腾讯的了。

连接光猫WiFi

自助检测

2、上门维修改桥接

测速

我顺便将之前连接光猫自带WiFi容易导致断线的故障告知联通工程师，然后借此让改桥接。开始是让我自己搞，我说了无法进入管理员界面，所以后来上门服务的时候顺便换了光猫，改了桥接了。光猫后面就有网址，不过如果要进入管理员模式，后面加cu.html即可。

首先连接光猫自带的WiFi网络，访问 192.168.1.1/cu.html，如果不行就换浏览器，一般google浏览器可以的，或者edge。

进入管理员后台

接着输入超级管理员密码进入超级管理员后台，密码默认：CUAdmin

基本信息

出现一排的设置，可以查看状态、基本配置、高级配置，还能进行快速配置和设备管理。随便点一个都行，进入下图所示界面：

状态

第一页是状态栏，显示各种信息。最开始一栏是设备信息，可以看到设备型号、硬件版本和软件版本号等信息。

桥接

找到“网络侧信息”一栏，拉到最底下，可以看到模式：Bridge的英文，表示桥接成功了。

网线钳晒单

1、对比经历

看了京东商城和天猫上面的网线钳，发现大同小异，价格也差不多，所以选择了山泽，我一直在这家店里买，比如网线，HDMI线，DVI线，转接头等，反正这么多年了信任它。

2、最终选择理由

两种方式，可以压6P和8P的水晶头，8P是RJ45的网线水晶头，6P是电话线，相信现在没谁家里还有固话吧。

山泽(SAMZHE)网线钳网络电话水晶头压线钳6P/8P两用多功能带省力棘轮剥剪线钳子压接水晶头工具SZ-206839.9元京东去购买

原价39.9元，关注后粉丝价32.9元。

优惠后价格

使用了免邮券和京豆后价格只需15元多一点，比咸鱼二手还便宜。

3、外观展示

包装

外包装没啥好说的了。

全家福

赠送了剪线工具，5个水晶头，和刀片替换装。

产品功能图示

按照网上的视频讲解，做了几个网线头，还是很顺利的，就不班门弄斧了！

总结

家庭组网，WiFi6也离不开网络布线，现在还是传统的布线比较适合每个家庭，从Q2的PLC到H6的AC/AP方式是一种进步，而现在主流MESH也是一种无奈的选择。装修前事先进行布线，将线管通到每个房间，每一面墙壁和顶上，都是一种胜利，即使后期升级到全屋光纤都游刃有余！感谢大家的观看，谢谢！
