蘑菇爱拆解 篇四十：用料和拓展性全方位升级、微星MPG Z790 EDGE WIFI DDR4刀锋主板 拆解评测
2022-10-21 15:08:36
7点赞
5收藏
9评论
一、前言
这两年intel的处理器都有点踩爆牙膏的感觉，性能提升都非常的巨大，而且能看到很多很有创意的东西。什么大小核，什么增大缓存，都切切实实的增强了处理器的性能表现。这对于普通消费者来说非常好的，能用上越来越强的处理器。
除了处理器性能方面有提升之外，处理器的通道数方面，这两年也增加了不少，这让主板上的M2接口、PCIe接口都变多了，而且大多数情况下都没有任何取舍，可以同时使用。这对于普通用户来说，选择一款比较靠谱的主板是非常重要的。
全新的13代intel处理器的插座并没有更换，依然是LGA1700。虽然插座没换，但有些主板依然提升巨大，例如微星的MPG Z790 EDGE WIFI DDR4刀锋主板，就在用料、拓展接口、细节等方面提升明显。
二、微星MPG Z790 EDGE WIFI DDR4刀锋主板 开箱
▼主板的包装采用全白配色，看起来挺漂亮的。
▼包装证明的设计很简单，中间就一行主板的型号，简简单单。
▼包装的背面，左侧是主板的外观，右侧和底部是主板的各种信息，包括供电、接口、拓展、音频等等。
▼主板放在防静电袋中，右侧有一个盒子，里面是WIFI天线，熟悉的微星主板的包装风格。
▼主板包装内，除了主板之外，还有SATA线、WIFI天线、驱动U盘、M2固定螺丝和一些说明文件。
三、微星MPG Z790 EDGE WIFI DDR4刀锋主板 外观
▼主板的外观非常漂亮，微星的刀锋白主板，主板正面依然使用了大量的白色金属件。
▼主板的供电部分覆盖有体积巨大的金属散热片，左侧和上侧都有。金属散热片的表面有非常精致的表面处理和涂装，左侧部分还有一个硕大的微星魔龙LOGO，支持ARGB灯效。

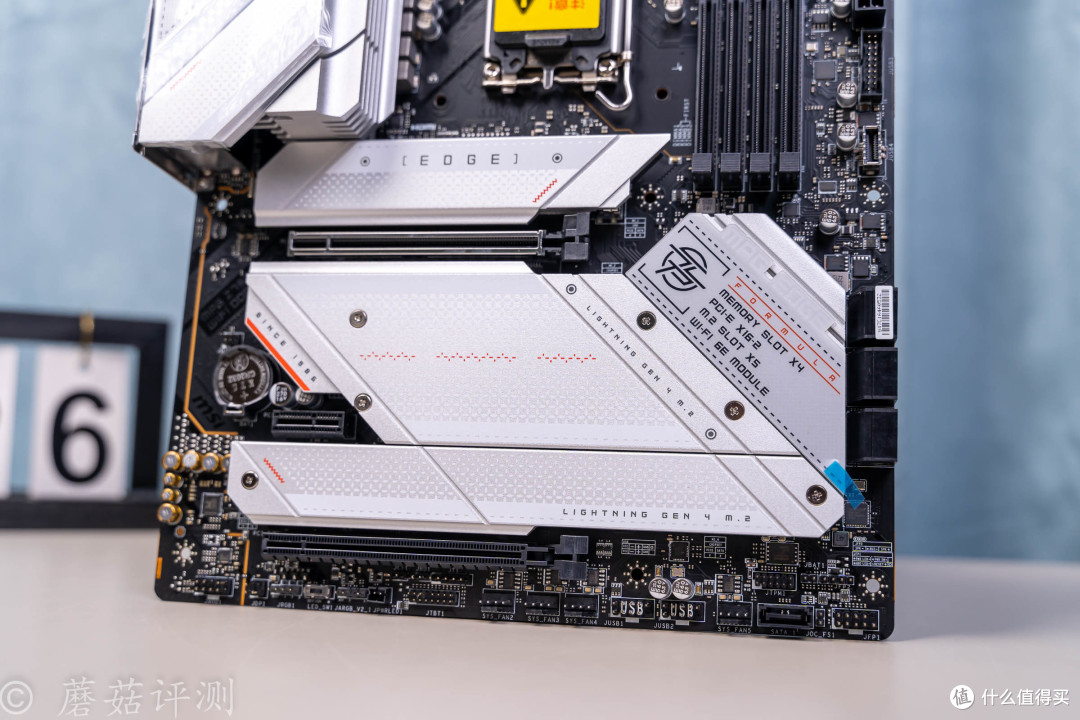

▼主板的下部，覆盖有完整的金属散热件。主板下部配有5个M2接口，全部覆盖有金属散热架，辅助M2固态硬盘稳定运行。
▼CPU的辅助供电接口，采用双8Pin设计。
▼右侧有三个4Pin的风扇供电插座，两个灯效插座，均为5V三针ARGB灯效插座。右下角还有DeBug指示灯，四颗LED，可以有效的帮忙排故。
▼处理器插座还是非常熟悉的，依然是LGA1700。
▼打开插座，下面是熟悉的金属触点，防呆设计也是熟悉的位置。
▼全新的13代intel处理器，依然支持DDR5和DDR4内存，微星的这款刀锋主板，就是支持DDR4内存的版本，另外还有支持DDR5内存的版本。
▼主板的24Pin供电插座在最右侧，下面有一个机箱前置USB3.2插座和Type-C插座。
▼主板最上面的M2接口支持快拆设计，最上面的PCIe插槽有金属件包裹，可以保证强度和寿命，最大支持PCIe5.0 x 16。
▼靠后的位置还有一个4Pin的风扇供电插座，给机箱后部的机箱风扇供电。

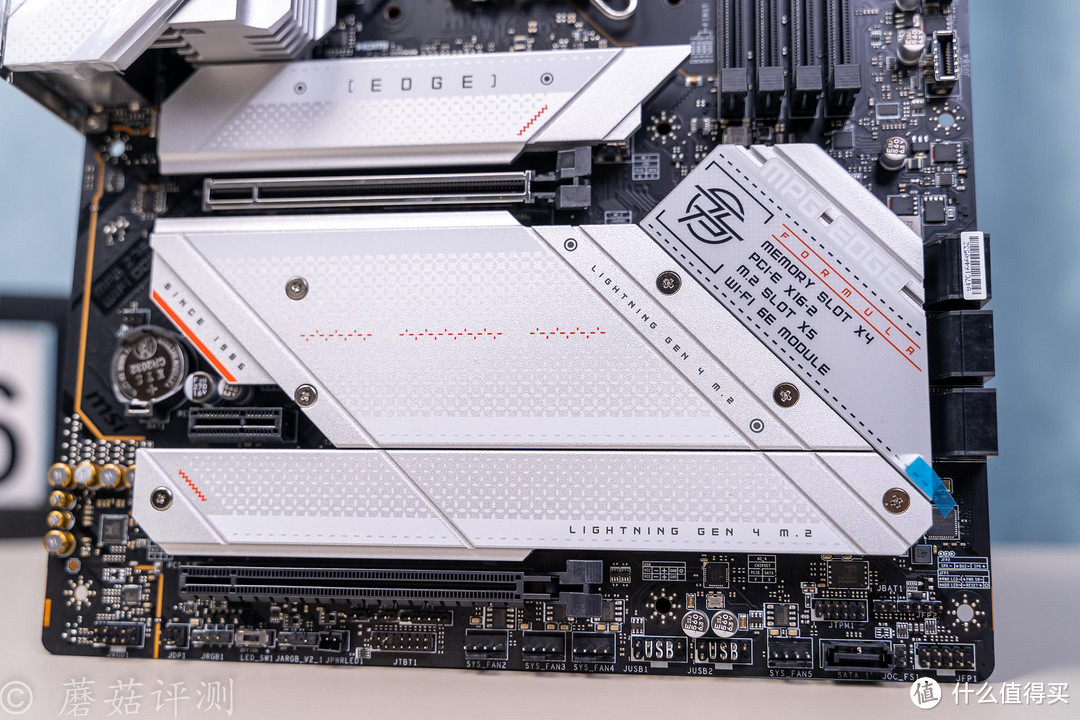

▼主板下面的金属覆盖件非常漂亮，表面有一些涂装和贴纸。右侧的贴纸很有意思，上面将主板的接口、数量都标注出来了。
▼主板的右下角，有六个SATA3.0接口，可以连接硬盘。
▼主板的底部，有一排IO接口，从左到右依次是音频接口、JDP1、12V四针RGB灯效插座、LED灯效开关、5V三针ARGB灯效插座、电源灯、雷电拓展插座、三个4Pin的风扇供电插座。
▼右侧还有很多插座，从左到右依次是USB2.0插座，4Pin风扇插座，SATA3.0接口和机箱跳线插座。
▼主板的IO接口部分，数量和种类还是非常丰富的。视频输出接口两个，一个DP1.4、一个HDMI2.1；物理按键两个，一个清空BIOS、一个刷写BIOS；USB3.2 Type-A 5Gbps接口四个，蓝色的；四个USB3.2 Type-A 10Gbps接口四个，红色的；Type-C接口两个，一个10Gbps的，一个20Gbps的；有线网口是2.5G带宽的；Wifi天线接口两个；音频接口六个，左下角为光纤接口。
▼主板背面，密密麻麻的各种元件的针脚。
▼内存插座支持DDR4，背面可以看到密密麻麻的金属触点。
▼最上面的PCIe插槽支持PCIe5.0 x 16，主板背面没有金属触点。
▼主板右下角的音频部分，和主板的主体有物理分隔，保证信噪比。
四、微星MPG Z790 EDGE WIFI DDR4刀锋主板 拆解
▼主板的拆解还是很有意思的，各家的主板设计师都很有想法，细节部分的设计很多都不一样，很有意思。
▼主板下部有五个M2接口，覆盖有三块金属散热片，辅助M2固态硬盘散热。
▼最上面的M2接口支持PCIe4.0 x 4，采用双面散热设计。

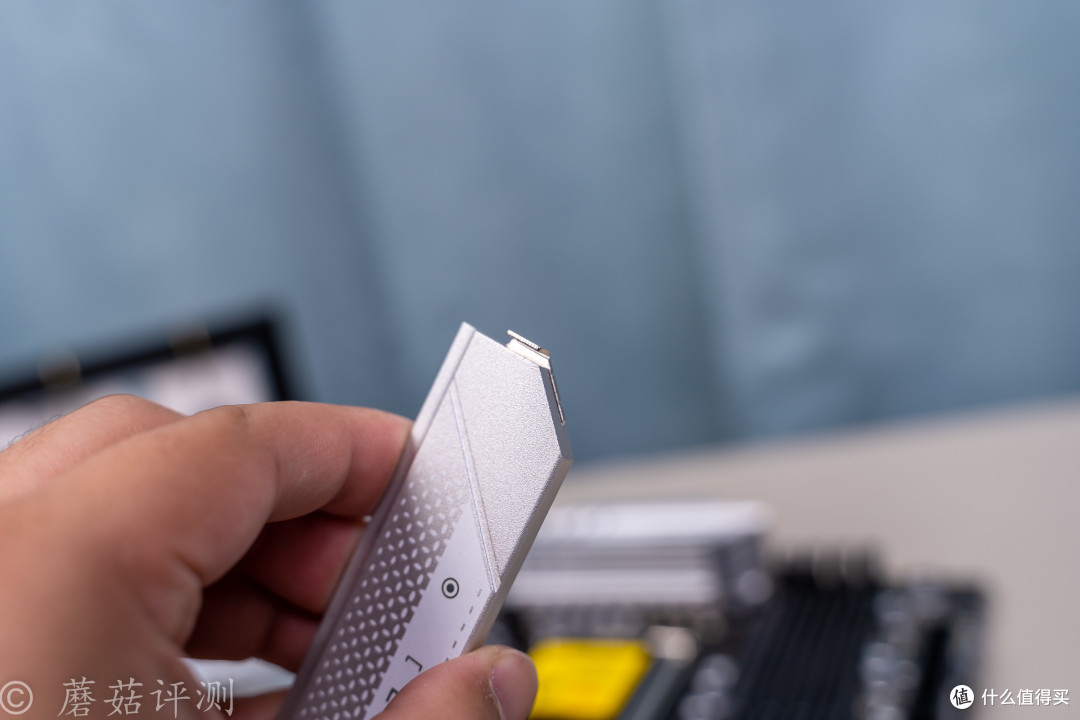

▼金属散热片部分支持快拆设计，顶部有一个金属扣具。
▼想打开的时候轻轻按压这个金属片，就可以轻松打开，扣上之后能听到咔吧一声，就扣紧了。
▼取下主板正面的所有金属散热件，主板正面就能看的非常清晰了。
▼金属覆盖件的体积和重量都很客观，且有明显的散热鳍片设计，增大和空气接触面积，提高散热效率。
▼主板正面密密麻麻的，各种元件很多。
▼主板的供电单路非常豪华，横向9颗电感，竖向9颗电感。
▼主板的辅助供电插座采用双8Pin设计，旁边有稳压滤波的电容和电感。
▼辅助供电插座的下面，是PWM主控芯片，来自瑞萨，丝印RAA229131。这颗主控官网还没有相关的信息，但是根据这块主板的供电接口，最起码支持8+1相双通道控制信号输出。
▼左侧有9颗DrMos，上面8颗丝印ISL99390，这颗DrMos最大可稳定输出90A。
▼最下面有一颗MPS2210，这是一项Converter供电，负责给CPU AUX供电。
▼旁边还有一颗MPSP15，驱动芯片，辅助MPS2210工作。
▼主板上侧，也是9颗DrMos，左侧八颗丝印ISL99390，最大稳定输出90A。
▼最右侧一颗丝印RAA220075，最大稳定输出75A，负责处理器的Vgt供电。
▼翻到主板供电电路的背面，还能看到8颗倍相器。
▼8颗倍相器丝印17AF，横向四颗、竖向四颗，输入一相PWM控制信号，倍相成两相，控制两颗DrMos输出供电。
▼主板的4Pin 风扇供电插座，有独立的驱动IC。
▼因为是DDR4内存，所以内存插座旁边有一相完整的内存供电，上下桥设计，上桥4C029，下桥4C024。
▼下面USB3.2插座的后面，有一颗GL3523，这是一颗USB3.2 Gen1集线器控制器，给旁边的USB3.2机箱前置插座提供支持。
▼下面还有一颗ASM1543，USB3.2 Type-C主控芯片，给旁边的机箱前置Type-C插座提供支持。
▼右下角是主板的南桥芯片，很迷你，右上角有一相供电电路，负责给南桥供电。
▼南桥的右下角，有一颗ASM1061，这是一颗PCIe to SATA主控芯片。

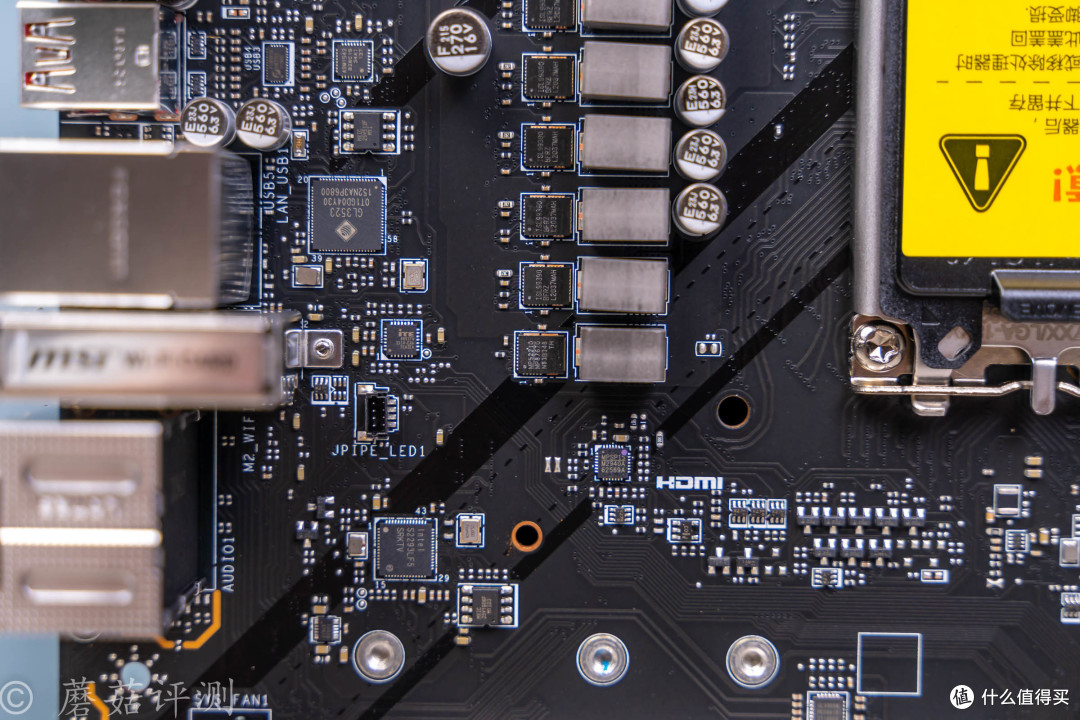

▼主板后部的IO接口后面，各种芯片非常多，最上面是一颗IT66318FN，这是一颗重定时缓冲器，用来给HDMI2.1接口优化信号。
▼主板的背面的相同位置，还有一颗TUSB46，这也是一颗缓冲器，用来给DP1.4接口优化信号，保证视频信号稳定输出。
▼下面有三颗芯片，最上面是ASM1543，USB3.2 Type-C主控芯片；中间最大的，丝印GL3523，USB3.2 Gen1集线器控制器；最下面的，丝印IT8851FN，给主板后部的Type-C接口提供支持。
▼下面有一颗大一些的芯片，丝印intel S2293LF5，负责给主板后部的2.5G的Lan口提供支持。
▼主板的左下角，音频芯片，小螃蟹的ALC4080。下面还有一颗小芯片，丝印712之类的，蘑菇猜测应该是一颗DAC芯片。旁边金色的电容都是尼吉康的音频电容，用料不错。
▼主板中间最大的，丝印NCT6687D，一般用于检测主板的各种参数。
▼最下面还有一颗NUVOTON的NUC1261NE4AE。这是一颗ARM架构的主控芯片，用来给主板的灯效插座提供支持。
▼右侧有一颗GL850G，USB2.0的HUB芯片，给下面两个USB2.0接口提供支持。

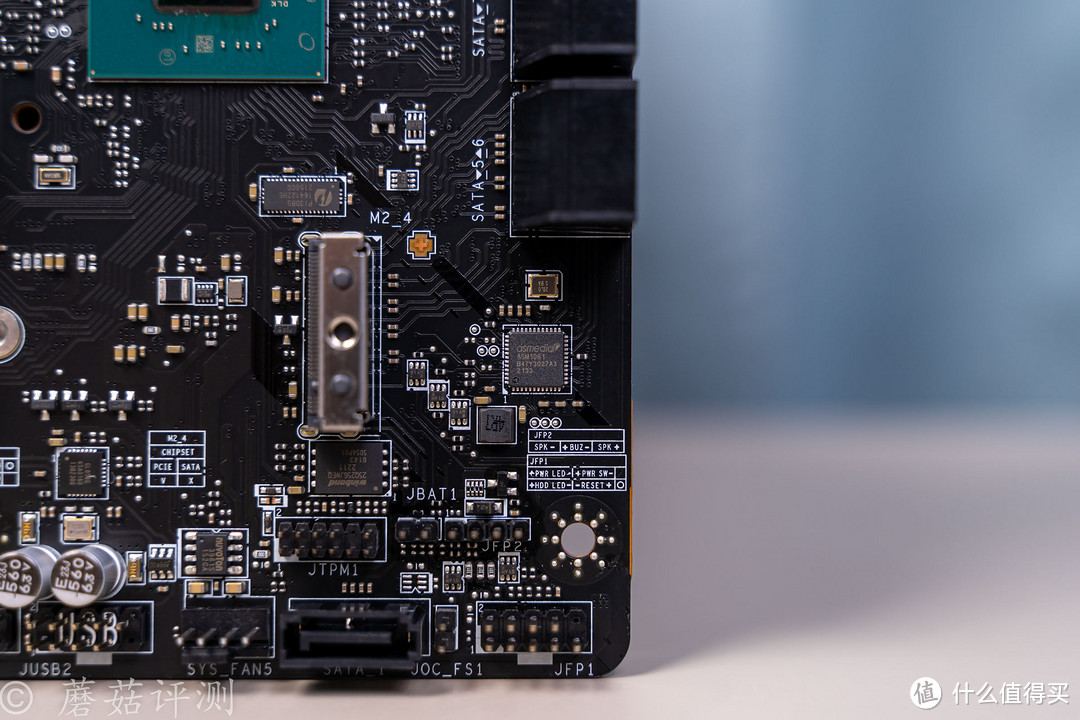

▼最右下角的M2插槽的下面，有一颗主板BIOS存储芯片，32MB容量的。
▼主板的背面，各种接口、元件也很多，看着也密密麻麻的。
▼主板的右下角可以看到，这块板子使用了6层PCB，用料不错。
五、总结
微星的这块MPG Z790 EDGE WIFI DDR4刀锋主板的整体表现还是非常不错的，整体先比较与上代，提升还是蛮大的，供电部分的用料有提升，从75A提升到90A；主板的拓展性方面有提升，SATA3.0接口多一个，M2接口多一个，最上面的PCIe插槽为PCIe5.0设计；细节方面提升同样巨大，最上面的M2接口支持快拆设计，PCIe插槽的塑料扣具有优化，主板的IO接口部分更加丰富等等。
对于普通消费者来说，微星这块白刀锋D4主板还是非常值得入手的。这块板子的用料很棒，颜值很漂亮，拓展性表现非常不错。另外，还支持性价比更高的DDR4内存，这点就深得我心，嘿嘿。
另外，这块板子在这个价位，不能说综合表现稳居首位，基本上也是前列的存在。如果想要选择一块Z790的ATX规格的主板，这块板子肯定要考虑一下。
谢谢大家！
