为什么现场照片经常不适合作业指导书？什么时候应该改用线稿
2026-08-18 10:50:29
0点赞
0收藏
0评论

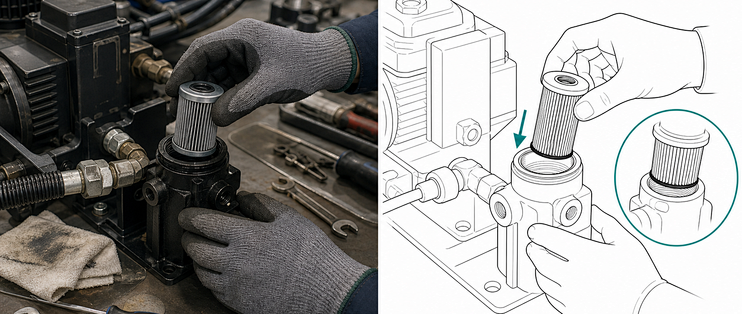

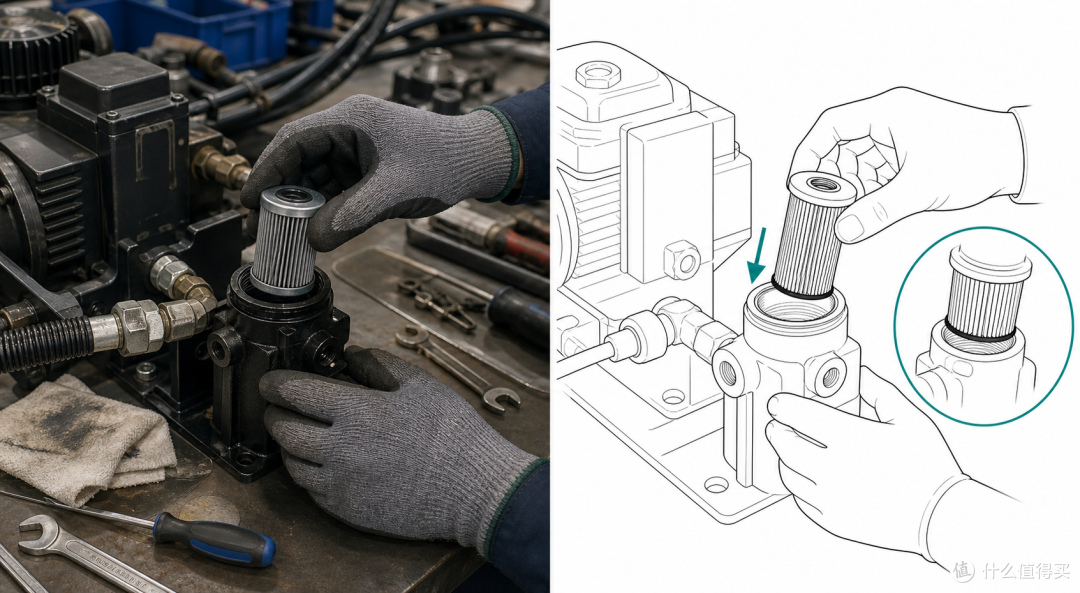

同一滤芯安装动作在杂乱现场照片和清晰线稿中的对比同一滤芯安装动作在杂乱现场照片和清晰线稿中的对比
现场照片很真实，却不一定清楚。正确设备明明在画面里，但操作员手套挡住了安装面，软管横在紧固件上方，深色部件和工作台混在一起，而真正关键的滤芯只占图片很小一部分。
技术线稿可以移除这些噪声，单独突出活动部件，保留必要的周边结构，并把箭头准确放在运动轴线上。不过照片和线稿承担的是不同证据任务，因此最好的作业指导往往会有意识地组合两者。
照片擅长表达什么
当读者必须识别真实外观时，使用照片更合适：
颜色编码的线路、液体、标签和指示灯；
表面损伤、污染、磨损或可接受外观；
真实工位和工具位置；
质感影响判断的作业前后状态；
某一设备版本当前配置的真实记录。
受控照片也有追溯价值。拍摄时应整理背景、固定视角、保证照明，并让作业区域保持无遮挡。
照片为什么会变得难读
照片会同时保留所有无关细节，常见问题包括：
深色部件之间缺少对比；
透视遮挡孔位或连接点；
手和工具盖住真实动作；
一张图里存在多个可能操作目标；
工位改动后，背景很快过时；
每一步的拍摄角度不一致；
在小屏幕或黑白印刷中失去可读性。
给一张混乱照片增加更多箭头，并不一定能解决问题，有时只是多加了一层视觉噪声。

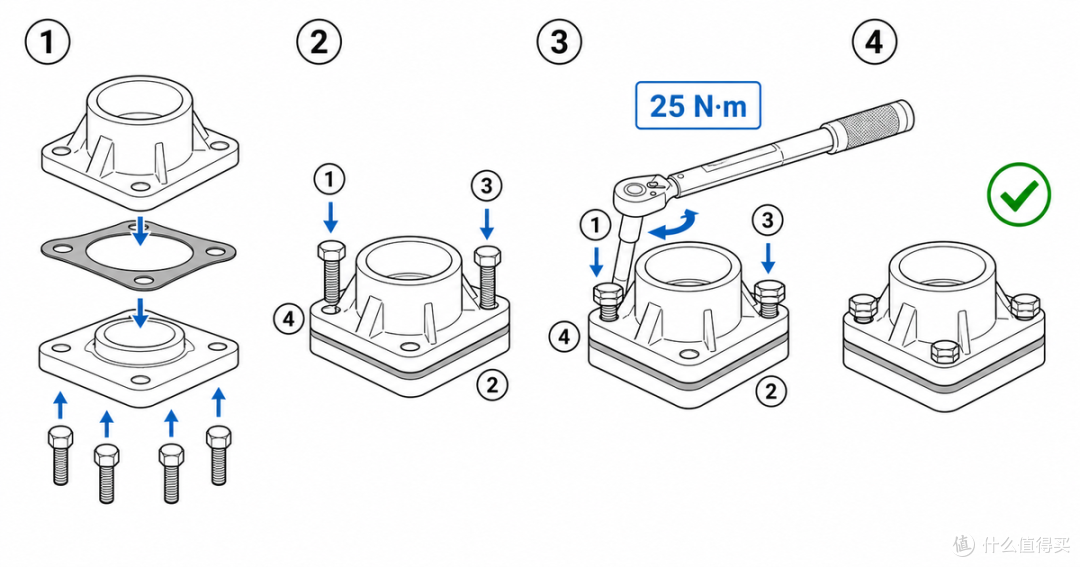

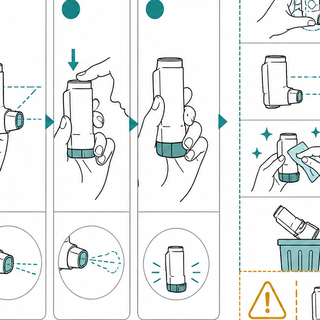

围绕单一动作设计的可视化作业指导面板围绕单一动作设计的可视化作业指导面板
线稿擅长表达什么
线稿能够抑制无关纹理，同时保留执行动作需要的边界，尤其适合：
插入、拆卸、旋转和走线；
紧固件与部件识别；
手部位置和操作间隙；
用局部放大显示隐藏细节；
正确/错误方向；
需要适配多种屏幕与印刷尺寸的重复流程。
它的风险是过度简化。如果图中删除了识别实物所需的特征，或者发明了原照片看不到的结构，就会用准确性换取表面上的清楚。
不要二选一，建立混合流程
一套实用步骤可以这样组织：
用全景照片识别设备和作业位置；
用线稿面板表达准确运动；
当颜色、磨损、表面或指示状态重要时使用近照；
用最终线稿或照片展示合格状态。
两种图像使用相同步骤编号和术语。扭矩、公差、检验标准、防护用品和异常处理等受控数据，应放在作业指导系统中管理，不要固定在生成图片里。
在工位实际设备上审核
图片可能在设计师大屏上非常漂亮，却在工作台上方的平板中完全看不清。应按实际屏幕尺寸、观看距离、现场照明和灰度条件预览，确认活动部件、箭头、工具和合格/不合格提示仍然可见。
