如何让整本产品说明书的插图保持一致
2026-08-21 20:55:21
0点赞
0收藏
0评论

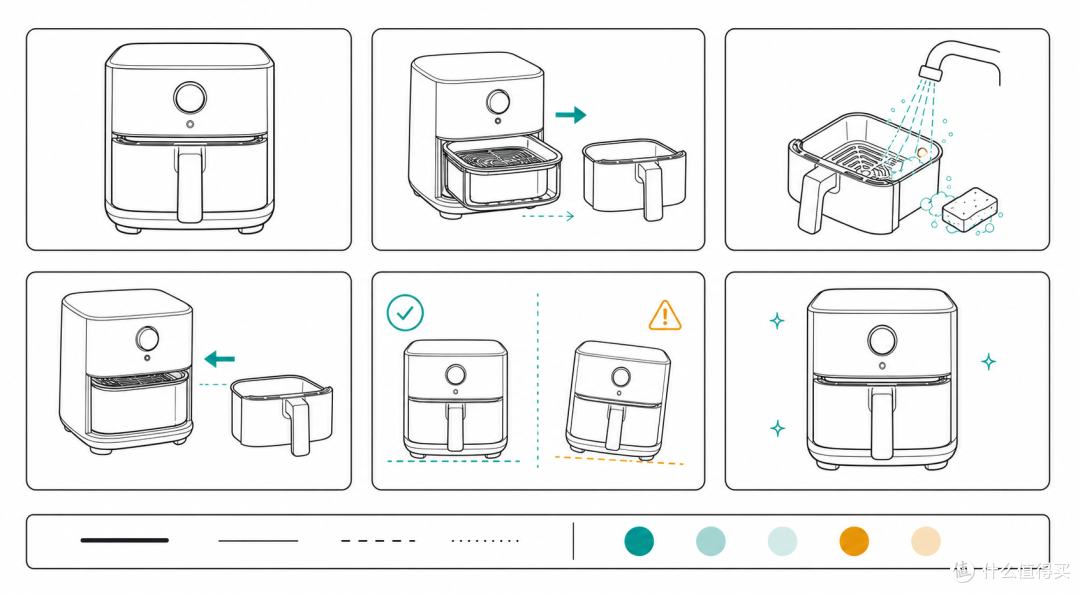

在同一视觉系统中表现相同产品的六个说明面板在同一视觉系统中表现相同产品的六个说明面板
一本说明书里的每张插图都可以单独画得不错，合在一起却仍然显得不可靠。产品在这一格里是圆角，下一格突然变成方角；箭头做到一半换了颜色；部件标注有时用圆，有时又变成方框。读者未必说得出问题，但视觉漂移会迫使他在每一页重新学习阅读规则。
一致性不是装饰，它能减少读者需要记住的视觉规则。
批量生产前先写一份视觉规范
一份简短规范应定义：
已批准产品版本和参考图组；
主视角与辅助视角；
透视或投影方式；
主轮廓、辅助线、细节线的层级；
当前活动部件与既有部件的表现方式；
箭头形状、颜色和用途；
标注、引出线和局部放大圆；
正确/错误及警示方式；
背景、边距和面板比例；
允许使用的文字、符号和强调色；
主文件和交付文件格式。
一页纸通常就够了。目的不是增加流程，而是把决定只做一次，不要在每张图上重新发挥。
先批准一张锚点图
制作一张包含产品、动作箭头、部件标注、小型细节和安装状态的代表图，仔细审核其结构与风格。以后所有图片都与这张锚点图比较。

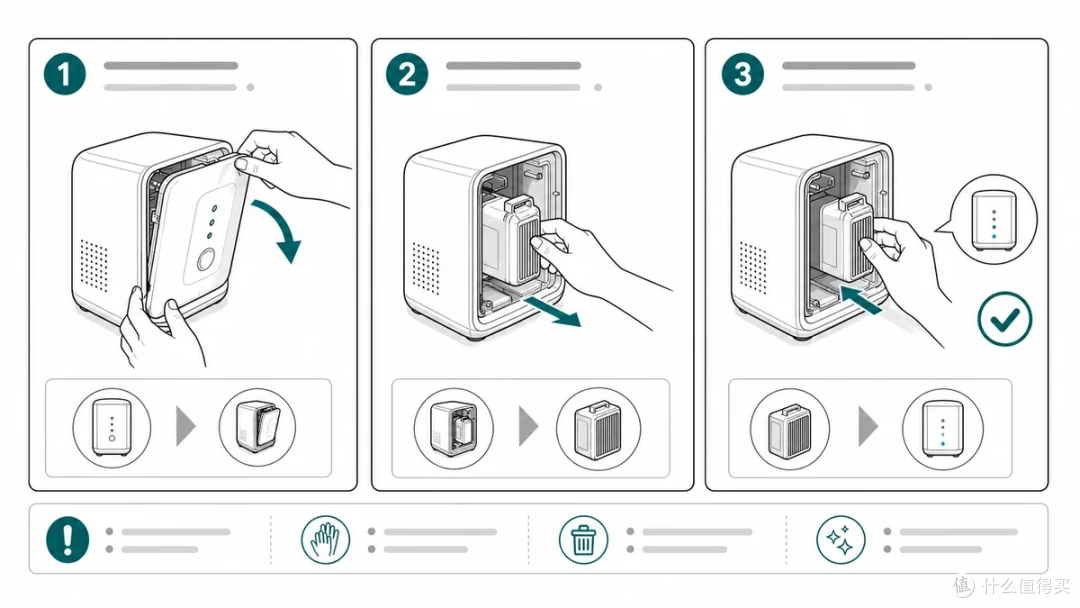

从一个产品参考和一套视觉语法延伸出的一致步骤从一个产品参考和一套视觉语法延伸出的一致步骤
不要从二十条互不相关的提示词开始。应从已批准基础视图制作受控变体。
每次只改变一个变量
新面板需要明确指出变化内容：
只有上盖向上移动；
只有滤芯被拆下；
线缆只穿过一个卡扣；
只突出一个警示区域；
最终状态被显示出来。
其他内容都应保持不变：产品比例、控制位置、视角体系、线条层级、箭头和背景。“只改变动作”是阻止视觉漂移最有效的规则之一。
把产品身份与插图风格分开
维护两套可复用参考：
产品身份参考： 形状、部件、材质、接口和特定版本细节；
视觉风格参考： 线条、箭头、颜色、标注、放大圆和面板构图。
分开以后，就能把同一文档风格应用到新产品，同时避免错误复制旧产品的几何结构。
把整套图放在一起审核
单张审核能找到局部错误，缩略图总览才能找到系统错误。把所有图片放在一页，检查：
产品宽度和高度是否变化；
视角与比例是否漂移；
线宽是否一致；
箭头形状或含义是否改变；
强调色是否变化；
标注尺寸是否忽大忽小；
控制部件是否重复或消失；
某个面板是否比周围复杂很多。
还要按最终发布尺寸检查。只有放大到 200% 才能看出的一致性，对读者没有帮助。
保留版本和来源关系
文件名中加入产品版本、图号和修订号，把锚点图、原始参考、可编辑主文件和交付副本关联起来。产品变更时，应从最新批准版本更新受影响图片，而不是在没有约束的情况下重做整本说明书。
ManualFig AI 支持参考图生成、选中图片继续修改、版本历史和 PNG/SVG 导出，因此团队可以逐步完善一个视觉家族，而不必把每个面板都当成全新的图片请求。
读者应该只学习一次视觉语法，然后把注意力放在下一步动作上。这才是统一插图系统真正的价值。
