电力电子方向的实验室里有个高频场景：仿真波形干净漂亮，电流跟踪教科书般完美，结果程序下到DSP，电流环抖了、动态慢了，和仿真判若两人。多数人第一反应是怀疑硬件，但真正的问题往往出在源头——仿真本身是"仿假"的。
"仿假"是电力电子仿真圈里流传的说法：控制算法跑在连续域、开关是理想的、没有延时也没有幅值限制，波形看起来全对，但结论没法迁移到真实系统。知乎一位长期更新Simulink电力电子仿真专栏的博主说得很直接：网上大量电机控制仿真都是在别人的基础模型上改的，“但基本上修改之后仍没有实现较为合适的离散化，这样的’仿真’其实仍属于’仿假’”。知乎
为什么现在讲这个：9月开学，电气专业的课程设计、毕设开题、研究生新生入组集中开始，也是各类Simulink模型资料包流转最密集的时候。不管你是自己搭，还是拿现成模型改，动手前值得先对一遍下面这份清单——靠谱仿真和"仿假"的差别，就藏在这几处设置里。

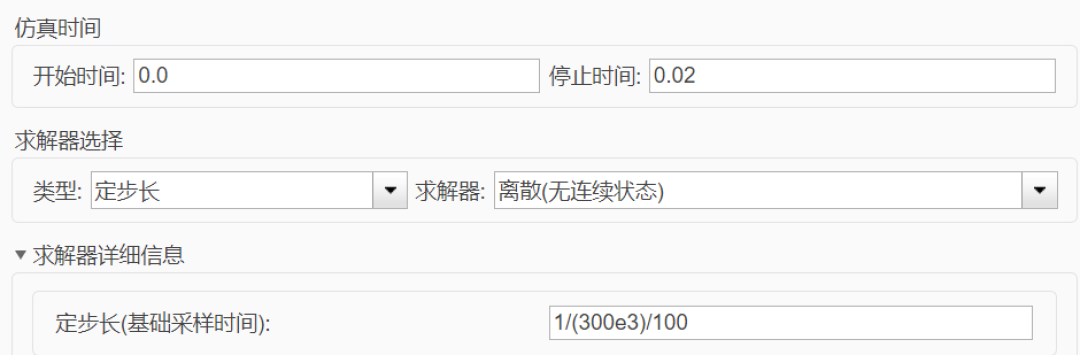

一、求解器：离散、定步长，步长至少是控制周期的百分之一
电力电路部分按高步频跑（相当于连续系统），控制部分按真实控制频率跑，是两套节奏。常见配置：控制周期1e-4s（10kHz，高校实验平台主流），仿真定步长取控制周期的1/200（5e-7s），同时把Powergui的步长设成一致。知乎步长不是越小越好——再小计算负担陡增，1/100到1/200已经够用。
二、控制环必须"降速"：加Rate Transition或零阶保持器

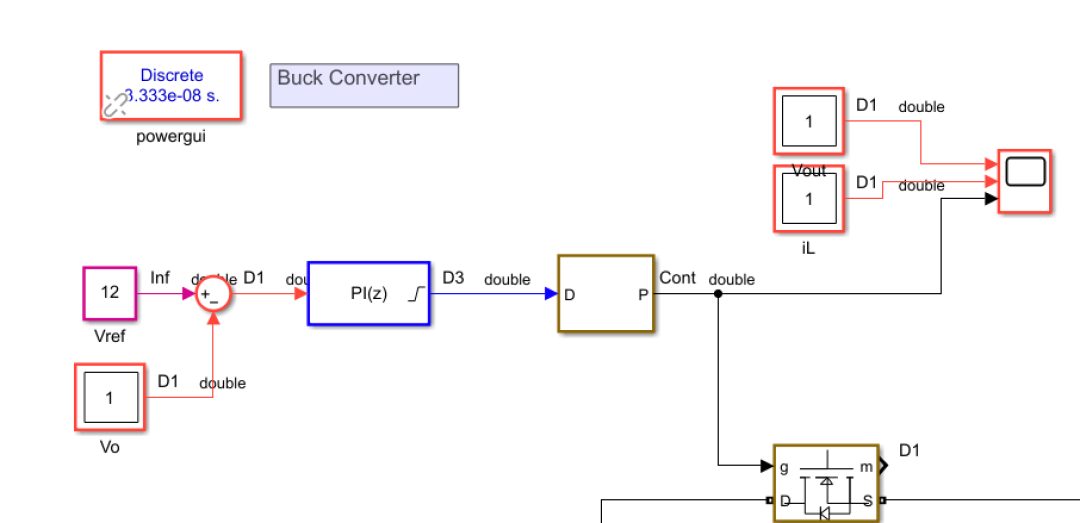

电流、电压反馈信号进控制器之前，要有速率转换环节，把整个控制环的模块都变成控制周期的采样率。可以用Sample Time Legend检查：功率回路显示高步频，控制环显示低步频（比如10kHz），两种节奏分开才对。如果全模型一个颜色、一个步频，等于让控制器以2MHz运行——没有任何DSP做得到，这就是典型的"仿假"特征。
三、一拍延时不能省
真实数字控制是"本周期采样→计算→下个周期更新PWM"，参考电压天然滞后一个控制周期。仿真里要在这条通路上加一个Delay/Unit Delay。少了它，仿真动态响应会明显偏快，带宽"看起来"比实际高，调出来的参数上硬件就会出问题。这一步是很多仿真和实验差距大、却查不出原因的元凶。
四、控制器参数和被控对象参数分开写
把控制器里用的电感、电阻写成Ls1、Rs1，和实际对象的Ls、Rs区分开。真实电路参数会漂移、也难测准，验证算法鲁棒性时只要改对象参数制造"失配"，一目了然。如果混写在一起，想做失配测试都无从下手。
五、限幅和抗积分饱和要加
真实系统的PWM占空比有上下限，DAC输出也有范围。仿真里要在PI输出加Saturation，积分项也要设输出上下限（抗积分饱和）。不加限幅的仿真，启动和突变的波形会比实验"勇敢"得多，超调、恢复时间全都不可信。
六、给器件一点"不完美"

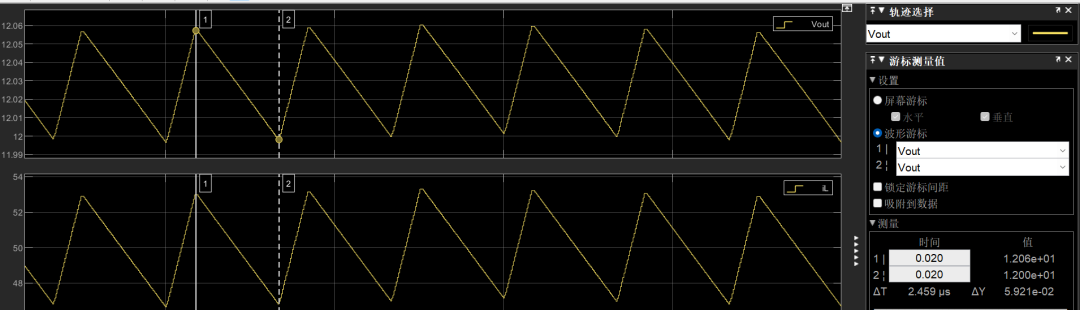

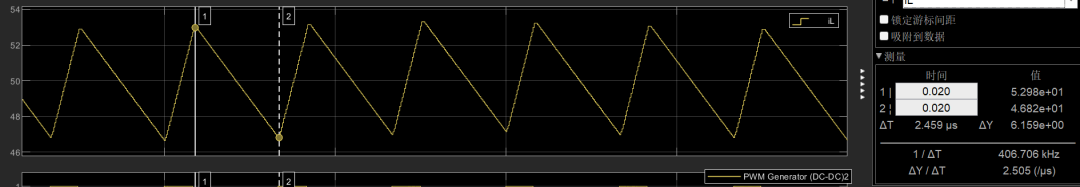

桥式电路加死区；开关管设通态电阻/通态压降（哪怕先给个典型值）；电容补ESR、电感补DCR。有经验的人做Buck对比仿真，会把MOS内阻10mΩ、续流二极管正向压降0.75V、输出电容ESR一个个填进去。微信公众号理想模型看稳态原理没大问题，但你要看纹波、效率、动态细节，理想模型给不了答案。

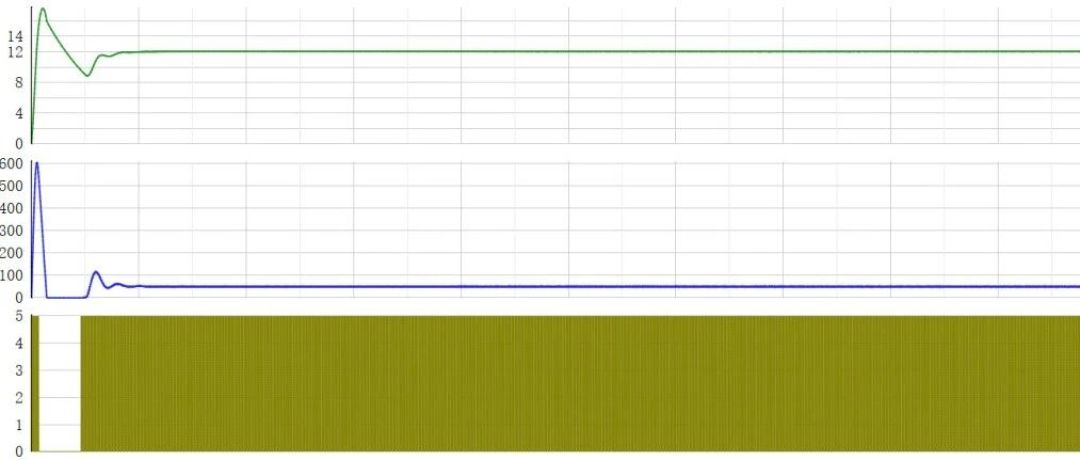

七、验收看动态，别看稳态
稳态波形贴合教材说明不了什么——"仿假"仿真也能把稳态跑得好看。真正的考验是动态场景：启动、参考值突变、负载突变、参数失配。拿到一个模型，先跑一次暂态，再把对象参数改20%重跑一遍，靠不靠谱立刻现形。
两种场景怎么用这份清单
自己搭（课设/毕设/科研）：按顺序逐项过，一般半天之内能把"教材演示级"模型改成"贴近实验级"。这半天值得花——按专栏博主的说法，在搭建充分、贴近实际的仿真上验证算法可行，“基本上就可以确定自己的算法在实验中是可行的”，能避免在实验平台上反复大量调试。哔哩哔哩
拿别人的模型改（资料包、师兄遗留、开源分享）：打开先看三处——求解器是否离散的定步长；控制通路上有没有Delay和速率转换模块；参数是不是变量+初始化脚本管理。三处都没有、波形却异常完美，那就按"仿假"对待，先补再跑。
两个常见误区，先打个预防针
“步长越小越准”——不是。过小的步长只是让仿真变慢，精度收益在1/100控制周期之后就很有限了。
“连续PI跑通了就行”——原理演示可以接受；但只要你的结论要进毕设报告、要指导实验，离散化就绕不开。电机控制圈反复强调这一点，原因很朴素：算法最终跑在控制芯片上，而芯片执行的就是离散过程。知乎
资源和后续信号
想系统跟一遍的，可以在知乎、B站搜"手把手搭建Simulink电力电子控制仿真"系列，从离散化PI电流环讲到无差拍预测电流控制、LESO、准谐振控制器，附免费模型文件，适合研究生入门对着做。知乎MATLAB官网的电力电子仿真文档适合查模块细节。知乎9月要开题、开课设的，建议先把这份清单收藏下来，动手前逐项过一遍——两个小时的检查，换的可能是实验台上少绕两周弯路。
