5张图,学会继电器自锁,并控制接触器,太实用了

中间继电器在电气控制回路中扮演着信号中转与放大的关键角色,常用于控制接触器等大负载设备。实际应用中,若继电器接线错误或选型不当,极易导致设备停摆、元件烧毁甚至引发火灾。掌握继电器的脚位定义、自锁电路原理及接线规范,是确保电气系统稳定运行的基础。
01基础概念与脚位识别
  • 常见规格

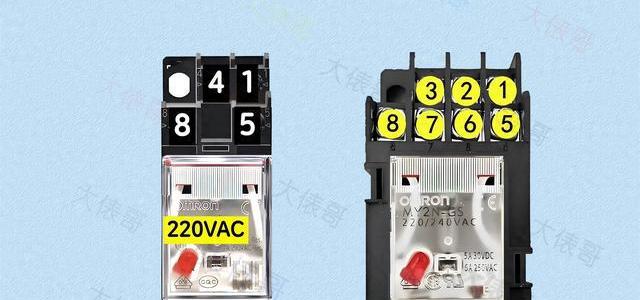

    中间继电器常见8脚与14脚两种规格,14脚应用较为广泛。
  • 线圈电压区分
    直流型号需严格区分正负极,交流型号(如220VAC)无极性要求,接线时需确保线圈电压与电源电压严格匹配,否则会烧毁线圈。
  • 触点定义
    触点即电流通断的开关片。常开触点(NO)在线圈通电时闭合,常闭触点(NC)在线圈通电时断开。
以14脚继电器(220VAC)为例,其脚位布局通常具有特定规律:最下方两个引脚(如13和14)为线圈接线端,用于接入控制电源;上方引脚分布有多组常开与常闭触点,用于连接控制回路。
02自锁原理与接线步骤
  1. 零线接入
    将电源零线连接至继电器线圈的一个端子(如14号脚)。
  2. 停止回路连接
    将停止按钮(常闭触点)的一端连接至上述零线回路,另一端连接至启动按钮的一端。
  3. 启动与自锁并联
    将启动按钮(常开触点)的一端连接停止按钮,另一端连接至继电器线圈的另一端(如13号脚)。关键步骤是将继电器的一组常开辅助触点与启动按钮并联,实现自锁功能。
按下启动按钮时,电流通过线圈使继电器吸合,常开触点闭合。此时即使松开启动按钮,电流仍通过并联的自锁触点持续为线圈供电,维持吸合状态。按下停止按钮切断回路后,线圈失电,触点断开,设备停止运行。部分用户反馈,若停止按钮接反(常开接入),会导致设备无法停机,需特别注意触点状态。
03常见故障与避坑指南
故障/风险类型具体表现解决或预防措施
电压不匹配线圈烧毁、继电器发黑接线前测量并确认线圈电压与电源电压一致
触点容量不足频繁跳闸、触点粘连小电流控制继电器,大负载需配合接触器使用,根据通断频率选择合适触点规格
接线松动接触不良、打火、冒火花所有接线螺丝必须拧紧,避免因虚接引发高温或火灾
停止按钮接反设备无法停机(一直通电)确保停止按钮使用常闭触点接入控制回路
在实际应用中,如水泵控制柜采用24V直流继电器驱动接触器,利用自锁电路可实现对水泵的稳定启停控制,避免因按不住按钮导致的断电问题。规范的选型与接线是电气安全的核心保障。
