最近两周，小红书又被"熔铝"刷屏了：9月8号有人发"用家中废旧易拉罐做个铝锅"。往前一年多，“用300个易拉罐做铝锅"那条视频攒下了1.3万赞、2644收藏。再往前，把铝水灌进蚂蚁窝看铸型的"残忍艺术”，14.5万赞。国庆中秋连休就在眼前，评论区里"在家也能熔一炉"的心思已经藏不住了。小红书小红书
但我把这40多篇帖子从头核到尾，包括两个翻车答疑楼里60多条评论和回复，结论恰恰相反：熔铝这个坑，劝退新手的根本不是炉子温度，而是三笔多数人开火前根本不会算的账。先说一个最反直觉的真事。
一、第一个真相：830℃烧不化铝，不是炉子的锅

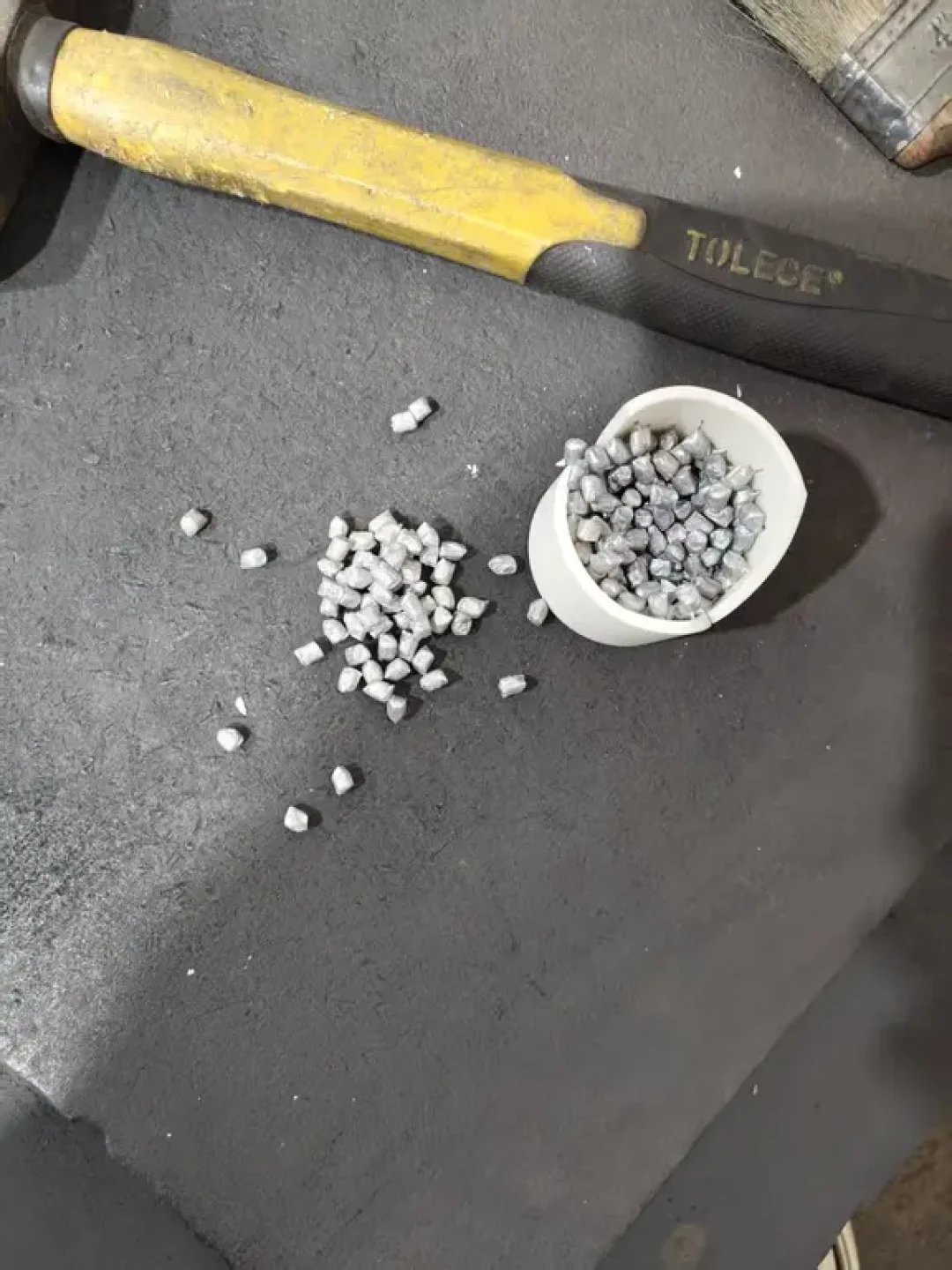

今年3月，一个小红书用户发了条只有17个赞、却炸出58条评论的帖子：纯铝粒，马弗炉加热到830℃，保温一个小时，通着惰性气体——出来还是一粒一粒的。他780℃时放过测温环，炉温没问题。小红书
评论区把原因讲透了，点赞最高的一条（54赞）大意是：铝表面那层氧化膜比你想象的结实得多，熔化之后它像壳一样把铝液包在外面，不借助外力就永远"熔而不合"。另一条7赞的科普更直白：铝的熔点660℃上下，氧化铝的熔点2000℃出头——你烧的从来不是铝，是给铝穿的一件耐火外衣。小红书
这也就是为什么有人"铝和黄金熔一起"的视频里铝会"熔而不滴"、为什么传统倒铝锅师傅要高温熔炼后反复捞渣搅拌。评论区顺手给出了三种低成本破膜思路：加热中途搅拌破壳、用大块料靠自重坠破氧化膜、碱洗（氢氧化钠）或酸洗预处理表面；甚至有人提到食盐里的氯离子也能帮忙破膜。而反对意见也在同一个楼里打了三个来回：有人说"我们720℃铝块很快就熔了"，立刻被追问"用的什么炉、通没通保护气"；有人说管式炉通氩气烧到1000℃照样不行；最后有人点出关键——颗粒越小越熔不动，比表面积越大，氧化膜裹得越死。哔哩哔哩
所以第一个真相是：视频里"炉子一开、铝水横流"的顺滑，背后是破膜、熔炼、除渣一整套你看不见的动作。新手照着"把易拉罐丢进锅里烧"去做，得到的大概率是一坨冒黑烟的焦壳，和一炉永远不会合体的铝粒。
二、第一笔账：材料账——你熔的不是"铝"，是成分不明的合金
评论区里已经有人把账算明白了，一条讲得很硬核："光用易拉罐铝硬度不够，得加废活塞或者类似的合金铝加强度才行。"展开说：
罐身是拉伸用合金铝，不是纯铝。它的设计目标是薄、韧、能印色，不是铸出致密件。直接浇铸，成分不可控，结晶组织松散。小红书
内外两层涂层和印刷油墨必须烧掉。罐内壁那层有机涂层是为了防止饮料腐蚀铝，传统倒铝锅手艺的核心工序就是"高温融化去杂质"——B站实拍农村路边倒铝锅的视频里，师傅要反复扒渣。家庭条件跳过这一步，成品里就是碳黑和杂质。
想省事，正确姿势是买铝锭而不是攒罐子。行业帖里给的真实价格：A380压铸铝锭一吨国内售价约2.56万，折合每公斤二十五六元。零售小批量会更高，但你花几十块买一千克锭料，换来的是成分确定、干净、可以直接进炉。300个罐子攒铝，首先输在时间上。小红书
至于"铝锅会不会老年痴呆"：那是上一条被191人点赞的评论。这事不必自己吓自己——境内外食品安全评估没有证实铝锅与阿尔茨海默病的因果关系，权威的处理方式是设耐受摄入量而不是禁用铝锅具。真正的风险是另一回事：你自铸的这只锅，合金成分未知、涂层焦渣没除净、砂眼气孔藏污纳垢——它不是"铝锅安不安全"的问题，它是"这坨材料算不算食品级"的问题。答案是不算。观赏、做料块、铸摆件都行，进厨房不行。
三、第二笔账：成本账——"做一天翻车"是常态，500块能买15只锅
那条1.3万赞的做锅视频下，点赞第一（461赞）的高赞评论只有八个字：“整整做一天，翻车。”小红书
翻车花销的自述在评论里很具体：“花500块钱做了一个火山”（铝水乱喷的比喻），还有一句最扎心的总结：“可以买15个锅了，主要花了钱还没成功。”小红书
把这笔账翻译一下：炉子、坩埚、砂料或蜡料、氢气或丙烷、失败的每一炉，全是沉没成本；而易拉罐做锅的原材料价值接近于零——这正是"变废为宝"叙事最迷惑人的地方，它让你以为自己在省钱，其实你在用几十倍的燃料和时间，加工一坨本来就不适合铸造的混合料。想做一件能用的金属器物，买对锭料、选对路线，比攒废品体面得多。
四、第三笔账：安全账——这条不是建议，是红线
家庭熔炼的翻车不止于难看，是有真实伤害记录的。我把两串楼里的风险点和工厂师傅的说法核对了一遍：
红线 | 依据（都在评论区/原帖里能找到） |
|---|---|
铝水怕水，哪怕一丁点 | 知乎铸造一线工人的描述原文：“高温铝液遇水可能引发剧烈反应”。湿罐、冻过的罐、雨天地面，进炉前必须烘干 |
马弗炉熔金属有潜在风险 | 830℃帖评论区（3赞）：“马弗炉最好不要用来熔化金属”——密闭电炉+金属蒸气/涂层烟气，不是它的设计工况 |
居家熔金已有成规模的反面教材 | 抖音"居家融金反面教材"：金子没了，桌面烫一个洞、秤烫一个洞，1513赞、531条评论；另一条"就在我眼前炸了" |
操作距离 | 灌蚂蚁窝那条单帖点赞就攒到14.5万，"铝熔灌木缝"的仿拍还在出新——隔着屏幕看解压，和亲手端一瓢700℃的铝水，是两件事 |
场地与围观 | 露天、远离易燃物、干燥沙地；孩子只能看成品，不能看浇注 |
家庭精密铸缸头那位UP做了个极限对照：工作室条件下12小时做出最小壁厚1.6mm、精度0.25mm的铝合金气缸头。评论区的清醒声音比任何劝退文案都直接：“你跟我说这是在家能搞的”，还有一条：“等我把这些设备买到家里车库，JC叔叔基本已经在我家车库等我了。”——家庭熔炼在你所在小区/城市合不合规，开火前先查，这不是段子。哔哩哔哩
五、两张表：入坑路线表 + 翻车对照表
如果你看完上面还愿意入坑，最后一步是选对路线。我把社区里真实在跑的几条路核对成一张表：
表1：家庭金属浇铸的四条路线（按门槛从低到高）
路线 | 适合谁 | 真实成本与条件 | 主要翻车点 |
|---|---|---|---|
锡/铋低熔点合金入门 | 纯新手、亲子 | 熔点一两百到二三百度，电炉甚至热水就能操作，无铝水级风险 | 强度低，只能做摆件；合金配比不当影响成型 |
翻砂（砂型） | 想做实心摆件、工具 | 设备最便宜，传统倒铝锅就是这条路；砂+模具+脱模剂（评论：得上滑石粉/脱模粉） | 表面粗糙、尺寸靠手感，湿砂=炸铝风险最高 |

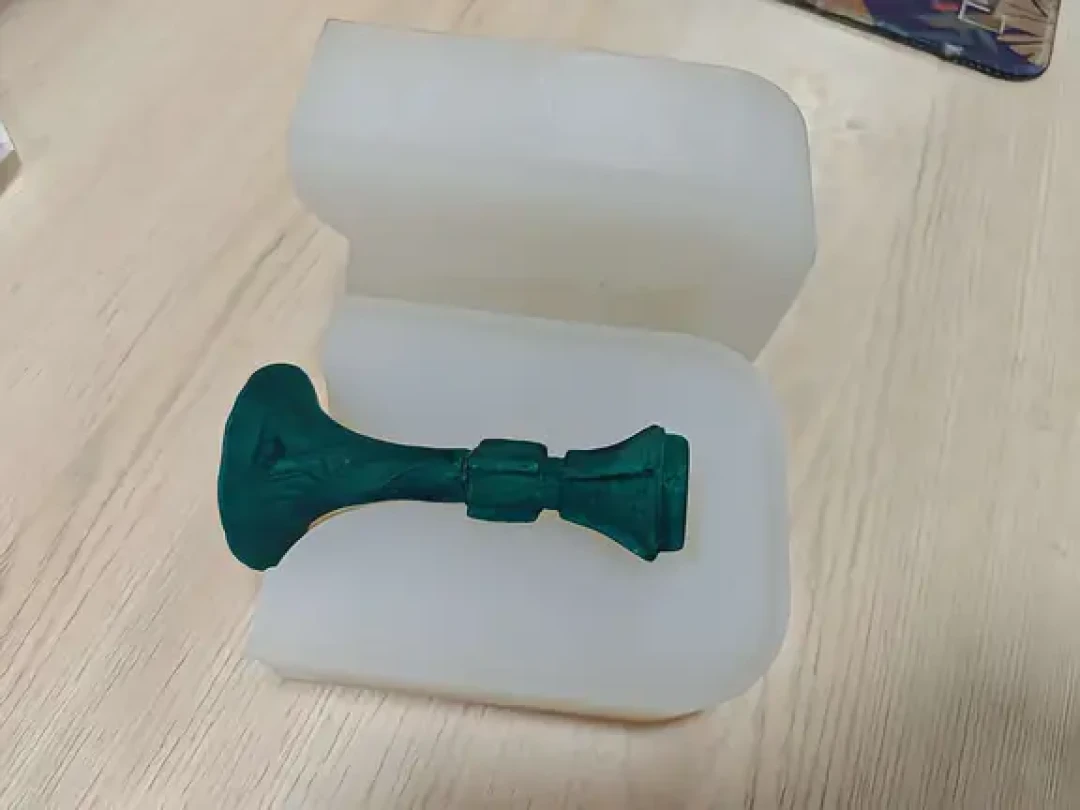

失蜡/硅胶制模 | 想复现带细节的器物 | 蜡模、包埋、焙烧工序长；B站失蜡教程7400+收藏 | 知乎答疑实录：铸铝"容易碎"，收缩断裂，补缩（冒口）设计是门槛 |
3D打印石膏翻模 | 有打印机、要精度 | 上周B站刚有实测搬运：石膏翻模成形精度极高，但要留机加工余量 | 同一条实测的对照组：消失模（PLA直接烧失）排气不畅，缩孔严重，“基本报废”；石膏干燥要花时间 |
表2：高频翻车现象对照（全部来自真实帖子与评论区）
你看到的现象 | 真实原因 | 帖子给过的解法 |
|---|---|---|
烧到830℃铝粒不熔、不合体 | 氧化铝膜（熔点2000℃+）包裹 | 搅拌破膜/大块自重破膜/碱洗酸洗预处理 |
浇出来一坨黑渣、断面灰暗 | 罐体涂层油墨未烧净 | 先熔炼扒渣，或直接买锭料 |
成品一敲就碎 | 铝收缩率高、无补缩 | 加冒口；厚壁件改工艺（“铝很软，雕蜡模的功夫已够直接雕工件”） |
硬度不够、一掐一个印 | 罐身拉伸合金本底软 | 配活塞料等合金铝，或改用A380锭 |
浇口"放炮"、铝水飞溅 | 水/湿气遇铝液剧烈反应 | 一切入炉物和场地彻底干燥 |
这些翻车点为什么长得都像一家的？两条原话给了解释。知乎对"失蜡铸铝容易碎"的回答点破病因是收缩断裂，顺带给出更省事的思路："铝很软的，雕蜡模的工作量已经足够直接做工件了。"B站三种铸铝方案实测的结论同样直白："消失模胜在快速，却因排气不畅导致成品缩孔严重，基本报废。石膏翻模虽干燥耗时，但成形精度极高。"看懂这层逻辑，上面两张表里的成本就都解释得通了。知乎哔哩哔哩
六、谁该冲，谁别冲
最后照例给判断，不做和事佬：
可以冲：有院子、天台或合规工作室，接受"前几炉全是学费"，想通吃制模-熔炼-浇注-打磨全流程的人。这个兴趣的社区纵深真实存在——从清华铸造实验室的金工实习视频出圈，到"你们没有金工实习吗"的评论区代际争论，说明"亲手浇一块金属"这事成全感是真的。小红书
缓一冲：住楼房、只有阳台的，先把第一炉换成锡铋低熔点合金。同样的浇注快感，风险降一个数量级，国庆三天足够出三件小摆件。
别冲：目的是"给家里打只锅""给孩子整个纪念物"的。前者食材安全账不成立，后者不如去店里——博物馆社教都在开"文物铸造"材料包课，20分钟速干的可塑铸造就能出仿真件。青铜浇铸体验课连材料包一起卖，一个下午就能带走成品。没必要在阳台上玩700℃。小红书小红书
一句话收个尾：熔铝视频的爽感，来自别人替你处理掉了氧化膜、水分和渣；你缺的不是炉温，是开火前把材料、成本、安全三笔账算清的冷静。国庆想开第一炉的，先在评论区报一下：你打算熔什么、在哪熔、破膜打算用哪招？
