纪念逝去的迷你主机（忒修斯之主机）

3年前做了这台主机，一直没机会发，最近想起来就写篇文章吧，给大家提供点思路。
外型尺寸如图

首先写下配置，是基于16年末的水平。

CPU (英特尔)Intel(R) Core(TM) i5-3470 CPU @ 3.20GHz(3200 Mhz)

主板 SUPoX COMPUTER CO.,LTD IH61MF-Q3

内存 8.00 GB ( 1333 MHz)

显卡 NVIDIA GeForce GTX 1060 6GB

显示器 惠科 T9000 32位真彩色 60Hz

电源线材的制作

由于对于机箱体积的要求，市场上的常见的成品电源并不能满足我的要求

于是便使用了1U规格的服务器电源。

功率余量100%以上，且是模组电源，可以便捷的连接线材

所以就针对这种设计特别制作了一组线材

一。购买工具和材料

主要是一把压线钳，一堆端子，几个接头


二。各种线
SATA电源线和大Dpin

显卡6pin和CPU4pin

主板24pin

由于定制线材，所以各线材长度均完全符合机箱设计



来个全家福

各部件展示

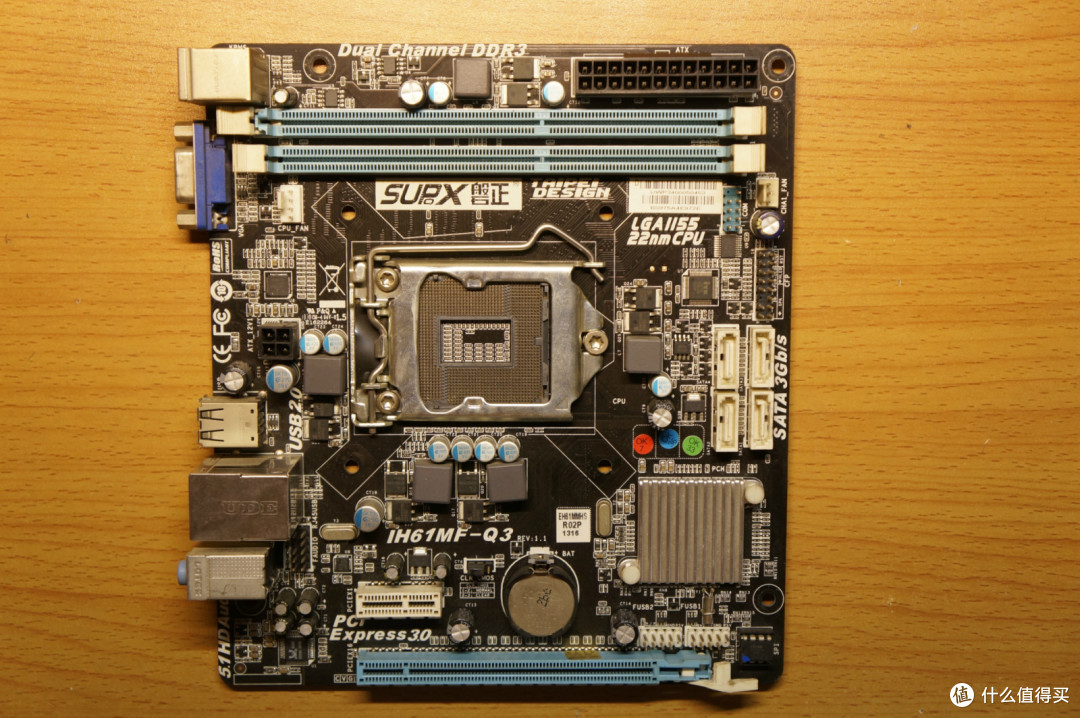

主板

特别选择的超薄散热器

两条4g 1333内存以组成双通道

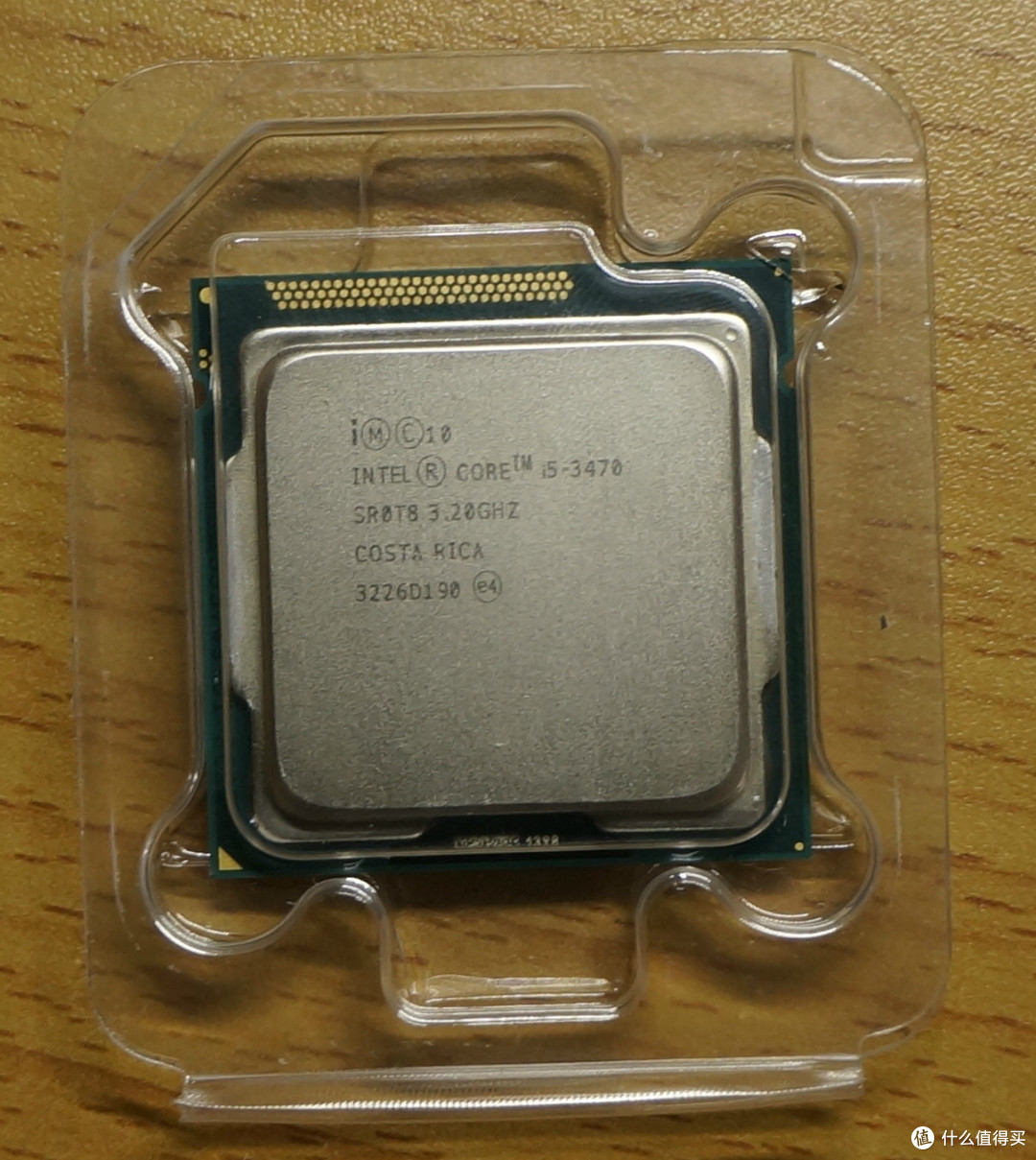

CPU

电源

茶轴机械键盘

因为主板不带USB3.0，所以购买了一块PCIE 转USB3.0的转接卡

1T 7200转的机械硬盘

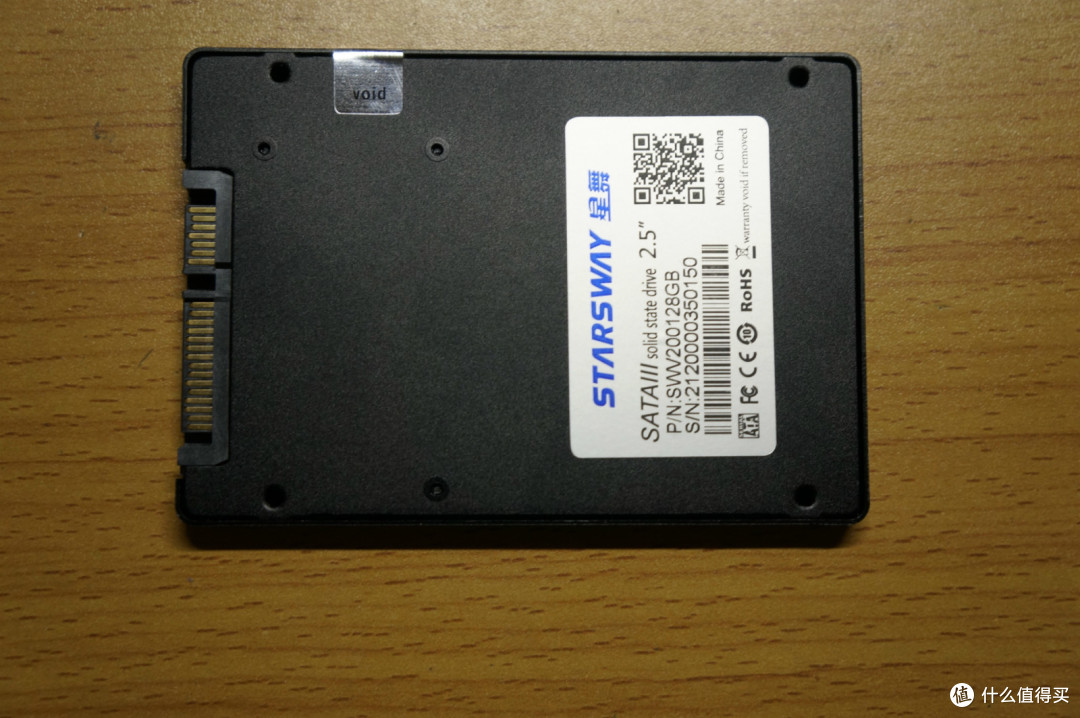

垃圾固态

接下来就是显卡
先上包装

送的来个正版软件激活码

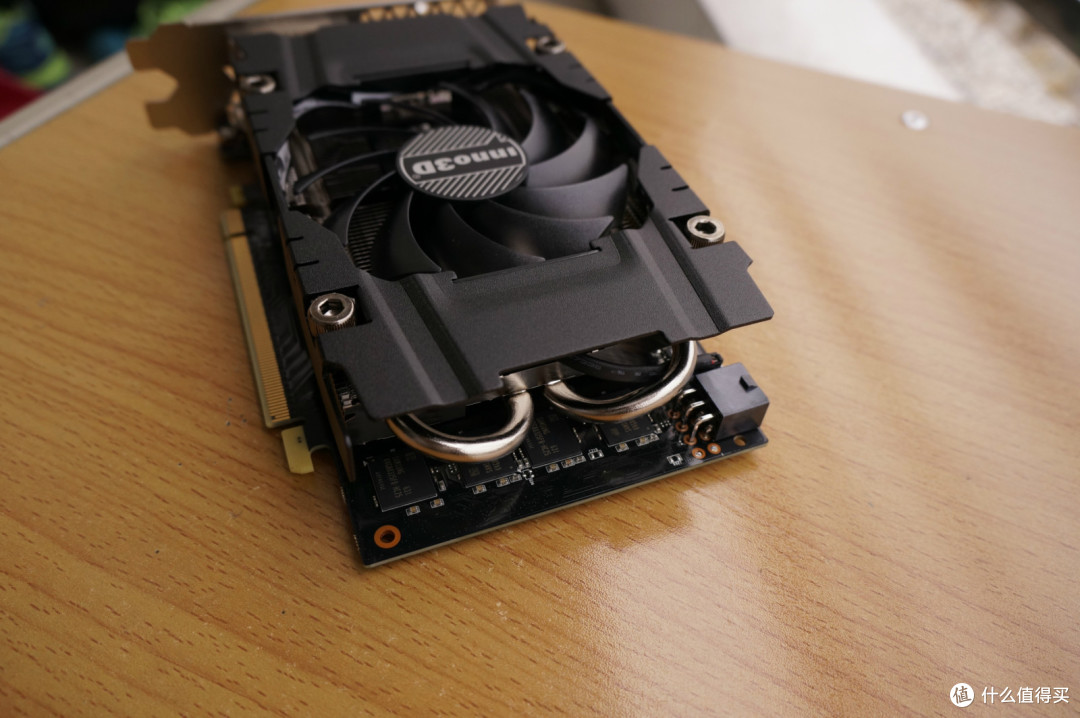

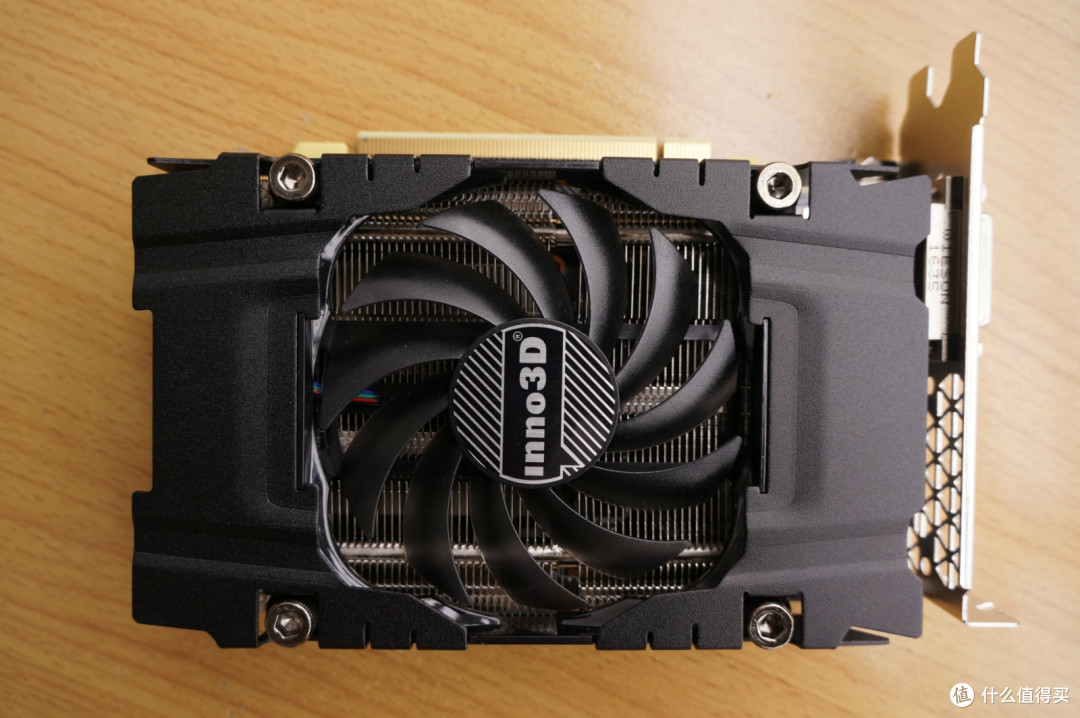

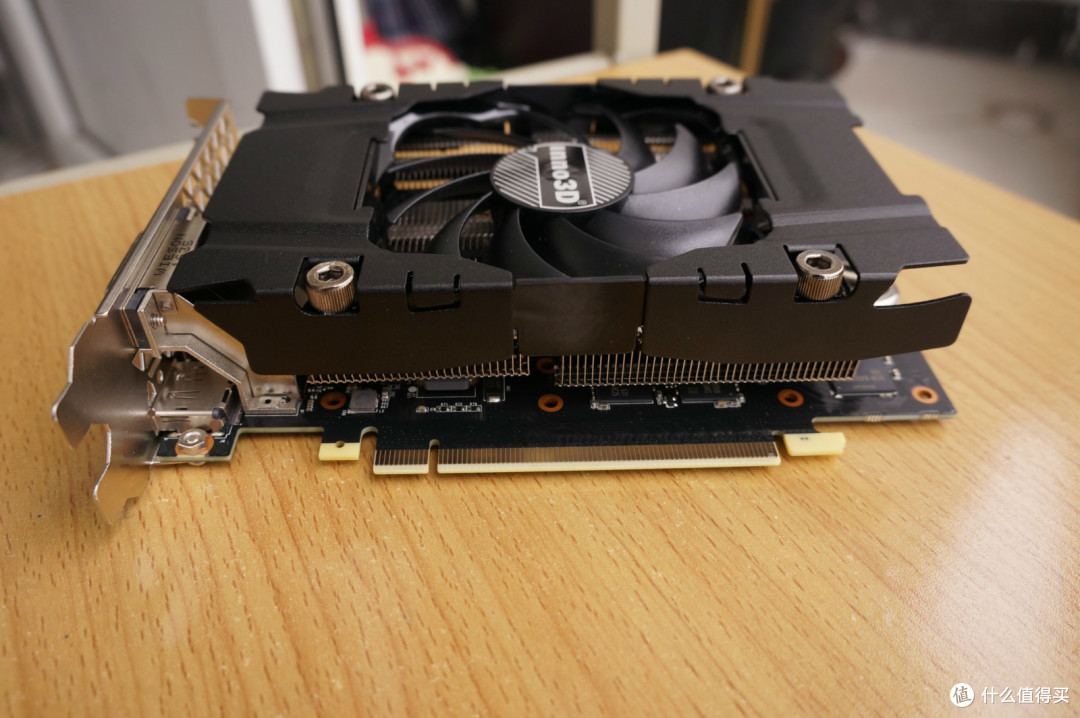

然后是显卡了

和手对比一下

最后上个全家福

装机开始
首先确定一下各部件的完好，以免装机后出现装机错误而追悔莫及。
就先进行裸机平台的测试，后面有跑分
杂乱的桌面。。。。。。

这时候还没装独立显卡，先用的集显亮机
安装WIN10中

特写

安装了独立显卡后。。。。。

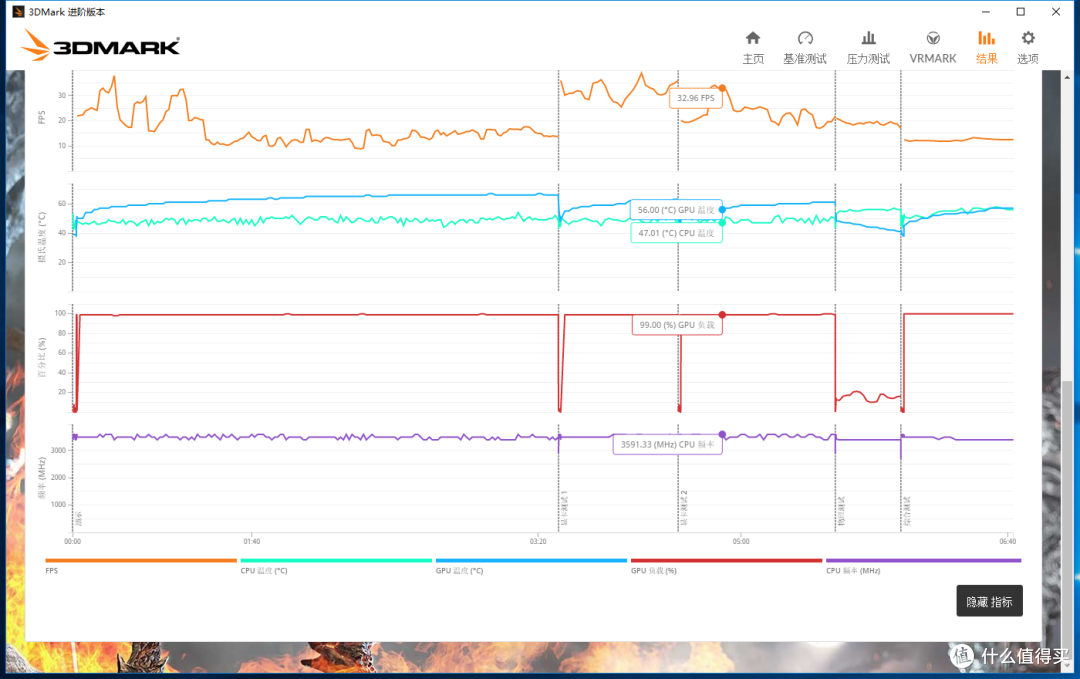

接下来是性能测试，因为是ITX版显卡，分数相对较低

比较让人惊讶的是显卡温度没有超过70度。。。。

经过测试，各部件是没有问题的，那么最重要的部分，也是它的最后的部分——机箱
首先制作CAD图，让淘宝店家雕刻亚克力

接下来就是等快递。。。。。。。。。。。。快递运了5天

雕刻好的亚克力板，这里要吐槽一下店家的雕刻机
切面竟然有些地方不是垂直的。。。。。。
然后就是粘粘粘粘粘
最终的效果

至于它的大小就和冰露对比一下

几个特写
首先是特别设计的NPU的镂空图案，其中NPU的N右侧刚好用做硬盘螺丝的固定槽

硬盘特写，上面是固态硬盘，下面是机械硬盘

侧面特写

背面特写

机箱后部
可以看到上面的4个USB3.0的接口，是通过PCIEX1的转接卡转接的，输出功率大，带宽高
电源右侧的那个小开关就是开机键

正面SATA数据线特写

正面特写

开机连接线特写

CPU供电线特写

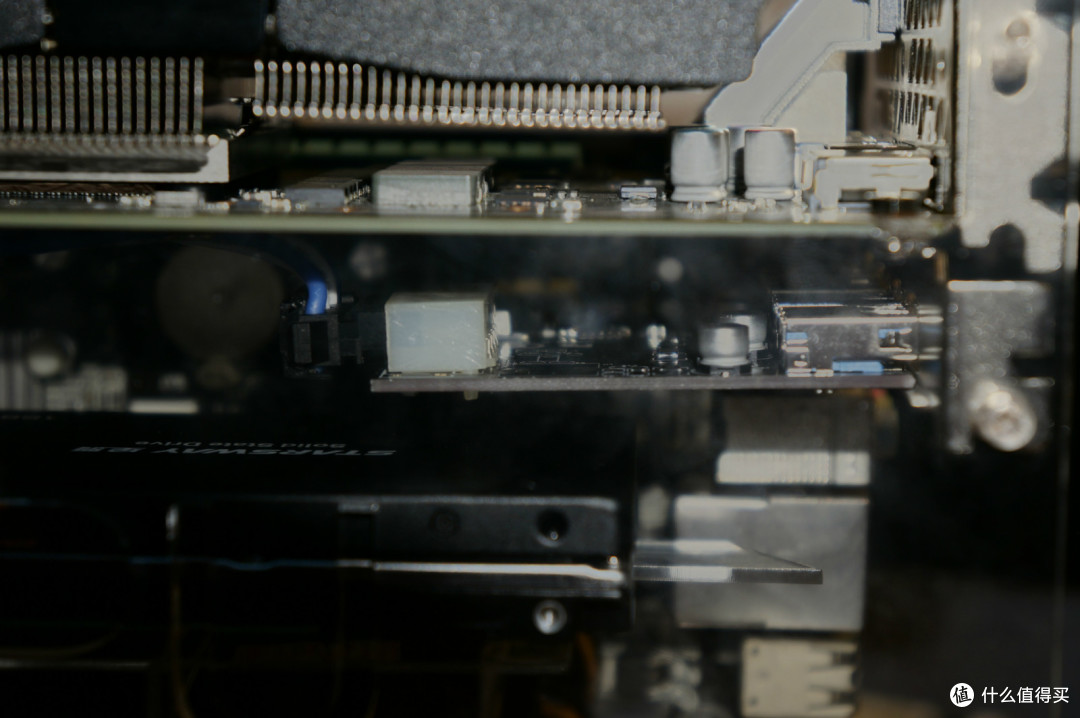

拓展板特写

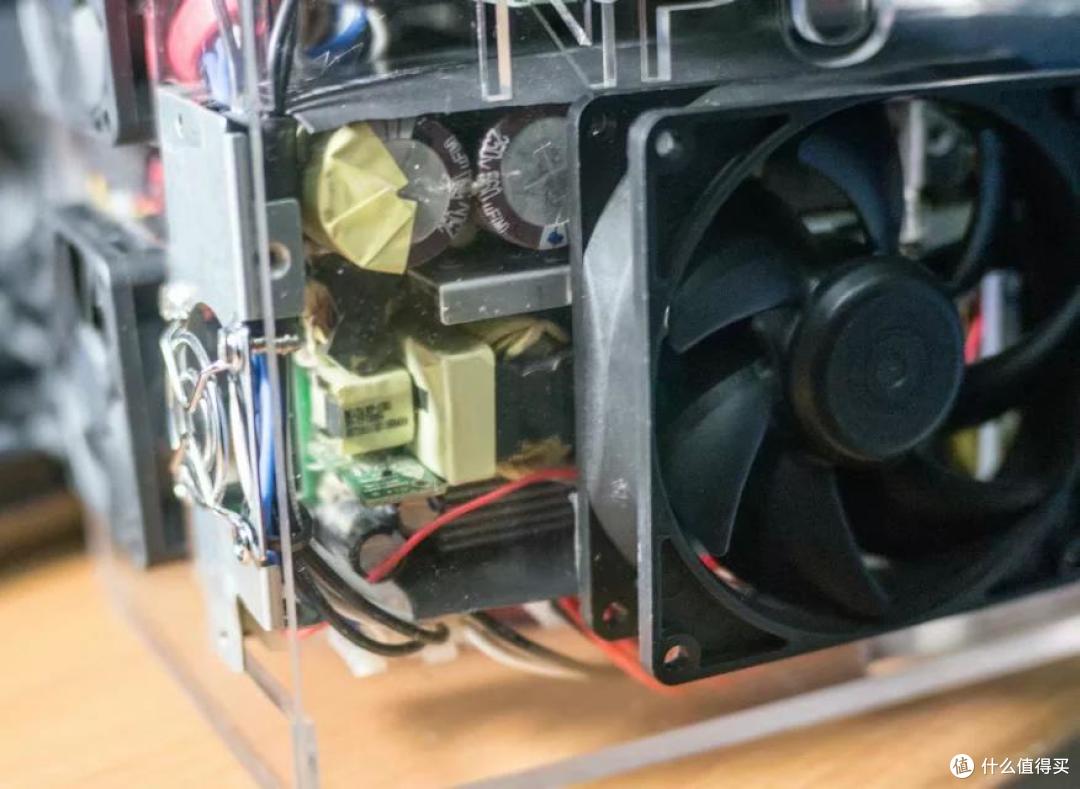

电源进风口特写

桌面效果

在17年末重新定制了正，侧两面板，加购风扇。
主要改进为
1：将显卡上外壳去掉以适应机箱

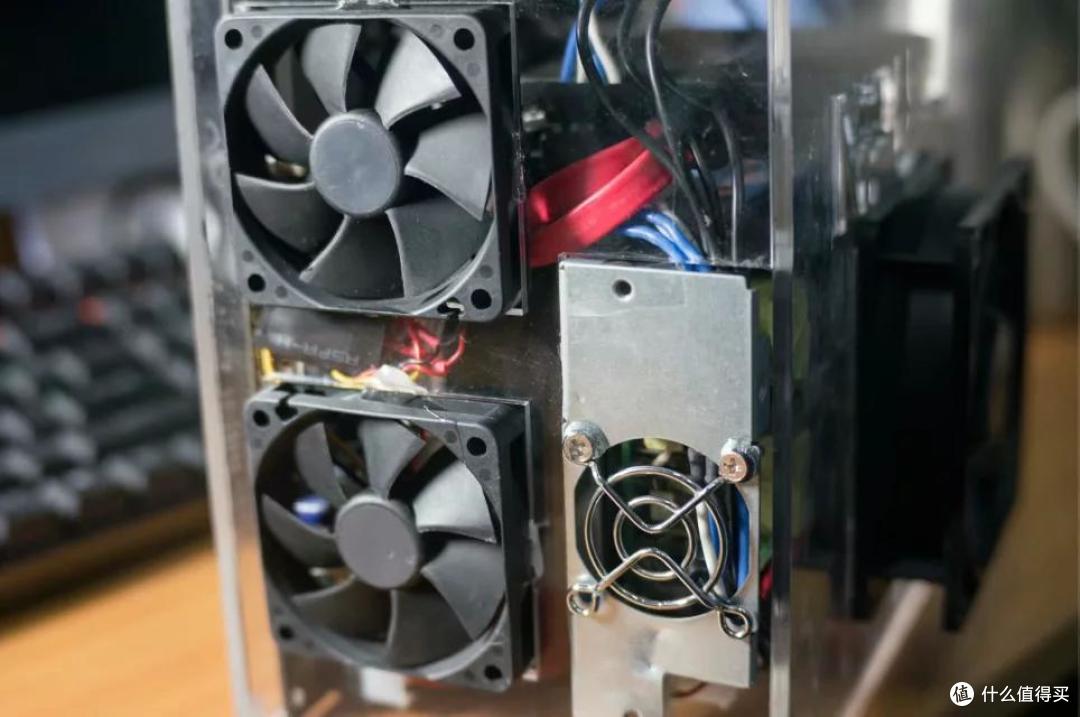

2：在前面板增加两个风扇用于加快机箱内热气排出（使用静音风扇，电流0.05A)
3：将电源出风口倒置，并提高硬盘位置（适应新风道）
4：将电源原4CM暴力扇换为9cm静音风扇，并改变电源风道。
改进后，整机噪音大幅降低，1m外除电源处于低负载时电感所发出滋滋声外，几乎听不到其它声音。CPU满载风扇处于1200转，温度60左右，显卡满载67度（室温20），且由于风扇直吹硬盘，硬盘温度接近室温。

后来由于矿热，显卡卖掉赚了400块，然后经历了1060到750ti到1050ti到1070到RX5700的多次更新，除了机械仍然是当年的机械，剩下的都换过了
